LYJ10LX2 - Vattenautomat Vevor - Gratis bruksanvisning och manual

Produkttyp	Dryckesautomat
Märke	Vevor
Modell	LYJ10LX2
Strömförsörjning	220-240 V~ 50 Hz / 110-130 V~ 60 Hz
Kylkapacitet	270 W
Kall drycktemperatur	7 - 12 °C
Antal skålar	2 skålar (omrörningstyp)
Skålarnas kapacitet	Ej specificerad, men min/max nivålinjer
Skålarnas material	Rostfritt stål (lock och behållare)
Mått (ungefär)	Ungefär 40 x 30 x 50 cm (uppskattning)
Vikt (ungefär)	Ungefär 12 kg
Användning	Endast inomhus
Huvudfunktioner	Kontinuerlig kylning och omrörning av drycker
Underhåll	Daglig rengöring av skålar, rengöring av kondensorn var 6:e månad
Rengöring	Miltt rengöringsmedel och varmt vatten, undvik att sänka ner i vatten
Säkerhet	Jordning obligatorisk, använd inte utomhus
Reservdelar	O-ringar, turbiner, handtag, etc. (se sprängskiss)
Reparerbarhet	Anlita en kvalificerad fackman
Garanti	Teknisk support via www.vevor.com/support
Allmän information	Överensstämmer med FCC del 15, WEEE-direktivet

Vanliga frågor - LYJ10LX2 Vevor

Vilken är spänningen för Vevor LYJ10LX2?

Automaten fungerar med 220-240 V~ 50 Hz eller 110-130 V~ 60 Hz beroende på version. Kontrollera typskylten.

Hur installerar jag behållaren?

Placera behållaren korrekt på maskinen genom att rikta in tapparna. Tryck fast ordentligt för att säkerställa att O-ringen tätar. Häll sedan i drycken utan att överskrida maxnivån.

Vilken temperatur har dryckerna?

Temperaturen för kalla drycker hålls mellan 7 och 12 °C.

Hur rengör jag automaten?

Koppla bort apparaten. Rengör skålarna med ett milt rengöringsmedel och varmt vatten, skölj sedan. Doppa aldrig maskinen i vatten. Kondensorn ska rengöras var sjätte månad med en dammsugare.

Vad gör jag om kompressorn inte startar?

Kontrollera strömförsörjningen och uttaget. Se till att kylomkopplaren är påslagen. Om problemet kvarstår, kontakta teknisk support.

Kan jag använda tjocka juicer eller med fruktkött?

Nej, för tjocka drycker eller drycker med sediment kan täppa till utloppsmunstyckena. Använd filtrerade blandningar.

Hur byter jag en O-ring?

Demontera behållaren, ta bort den gamla O-ringen och installera den nya med korrekt placering. Se sprängskissen i manualen.

Automaten gör onormalt ljud, vad gör jag?

Kontrollera att skruvar och muttrar inte är lösa. Rengör kondensorn och se till att maskinen står plant. Om ljudet kvarstår, kontakta en fackman.

Vilken garanti har apparaten?

Apparaten omfattas av Vevors garanti. För support, besök www.vevor.com/support.

Kan jag använda automaten utomhus?

Nej, apparaten är avsedd för endast inomhusbruk. Undvik exponering för fukt och direkt solljus.

BRUKSANVISNING LYJ10LX2 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

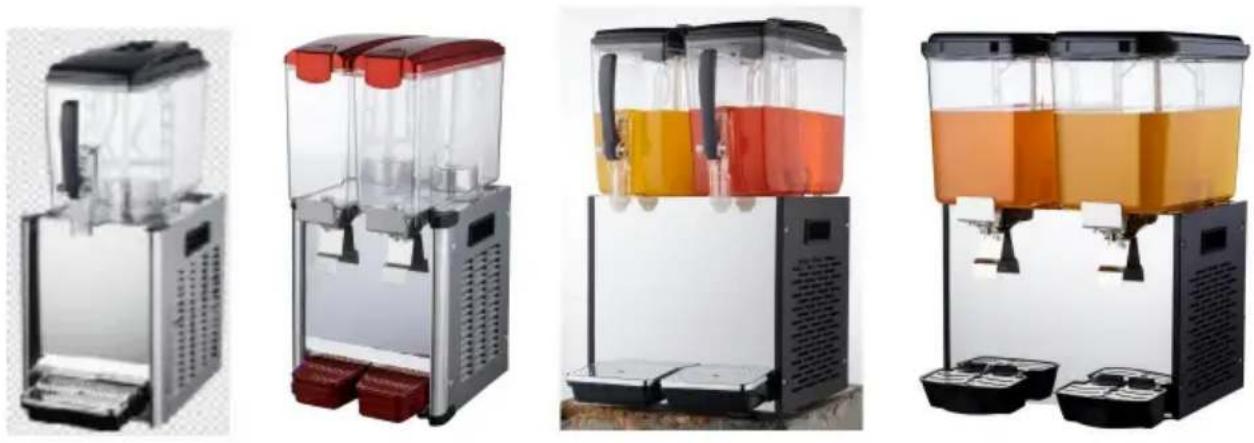

DRYCKDISPENSER

MODELL:LYJ10LX2/LYJ10LX3/LYJ10LX4/LYJ12LX1/LYJ12LX2/LYJ12LX3/LYJ12LX4/LYJ18LX1/LYJ18LX2/LYJ18LX3

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DRYCKDISPENSER

MODELL:LYJ10LX2/LYJ10LX3/LYJ10LX4/LYJ12LX1/LYJ12LX2/LYJ12L

X3/LYJ12LX4/LYJ18LX1/LYJ18LX2/LYJ18LX3

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Huvudsakliga tekniska parametrar

Modell	LYJ18L	LYJ18Lx2	LYJ18Lx3
Strömförsörjning	220V-240V 50Hz 110V-130V 60Hz
Kraft	Kall300w	Kall370W	Kall512W
Kall dryck temperatur	7-12ÿ	7-12ÿ	7-12ÿ

Modell	LYJ12L	LYJ12Lx2	LYJ12Lx3 LYJ12Lx4
Strömförsörjning	220V-240V 50Hz 110V-130V 60Hz
Kraft	Kall246W	Kall286W	Kall370W	Kall510W
Kall dryck temperatur	7-12ÿ	7-12ÿ 7-12ÿ	7-12ÿ

Modell	LYJ10Lx2	LYJ10Lx3	LYJ10Lx4
Strömförsörjning	220V-240V 50Hz 110V-130V 60Hz
Kraft	Kall 270W Kall 440W Kall 430W
Kall dryck emperature	7-12ÿ	7-12ÿ	7-12ÿ

Tips:

Köp en modell som är lämplig för den lokala spänningen

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Endast för inomhusbruk
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta får som sådan inte slängas med vanligt hushållsavfall, men måste tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Viktiga säkerhetsåtgärder

När du använder elektriska apparater bör grundläggande säkerhetsåtgärder vara följt, inklusive följande.

1. LÄS ALLA INSTRUKTIONER.
2. Dra ut kontakten ur uttaget när den inte används, innan du sätter på eller tar av dig delar och före rengöring.
3. Kontrollera att den specificerade matningsspänningen i produkten är överensstämmer med matningsspänningen (endast AC).
4. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist av erfarenhet och kunskap om de har fått handledning eller instruktioner angående användning av apparaten på ett säkert sätt och förstå de inblandade farorna.
5. Barn får inte leka med apparaten. Rengöring och användare underhåll får inte utföras av barn utan tillsyn.
6. För att skydda mot elektriska faror, lägg inte dryckesblandaren i vatten

eller andra vätskor

1. Undvik kontakt med rörliga delar.

2. Använd inte dryckesmixern eller någon annan elektrisk utrustning med en skadad sladd eller kontakt, eller efter att enheten inte fungerar eller tappats eller skadad på något sätt. Lämna tillbaka den till närmaste auktoriserade serviceverkstad för undersökning, reparation eller justering.

3. Använd inte utomhus. ENDAST FÖR HUSHÅLLSBRUK

4. Låt inte sladden hänga över kanten på bordet eller bänken eller röra den heta ytor.

5. Förvara denna bruksanvisning på ett säkert ställe. Kasta inte.

6. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

7. Elektrisk stöt Fara! Icke-professionell personal är förbjuden att reparera produkterna, annars kan det leda till elektriska stötar. När fel inträffar, bör det repareras av ett kvalificerat underhåll personal.

8. WARNING! Det är strängt förbjudet att placera maskinens huvuddel och nätsladden i valfri vätska. Maskinen måste vara helt sval innan rengöring.

9. Placera inte produkten direkt på elden eller nära brandkällan, annars kommer produkten att skadas eller till och med leda till fara. En gång del av produkten brinner, använd inte direkt vatten för att släcka branden. Använda sig av en våt trasa för att täcka brandplatsen.

10. När stickkontakten är ansluten till uttaget måste den vara ansluten till ändan, annars gör det att komponenterna överhettas och brinner p.g.a. dålig kontakt.

11. Lämna inte produkten att fungera utan att någon tittar. Om maskinen är överhettad, vänligen sluta arbeta omedelbart och koppla ur strömmen.

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

Utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen godkänd av parten.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna, dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen

garantera att störningar inte kommer att inträffa i en viss installation. Om det här produkten orsakar skadliga störningar på radio eller TV

mottagning, vilket kan bestämmas genom att stänga av och på produkten användaren uppmuntras att försöka korrigera störningen av en eller flera av de följande åtgärder. • Rikta

om eller flytta mottagningsantennen. • Öka avståndet mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.

- Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Kapitel 1 Säkerhetsföreskrifter

Lägga märke till

Förhindra att vatten och ledande vätska kommer in i maskin;Släng inte pinne och andra saker i maskinen;När maskinen är i rörebör vinkelninte över 45°;Avståndet mellan ventilationsöppningen och väggen bör inte varamindre än 20 cm, för att hålla god ventilation, torr och ren.

Säkerhetvarning

Maskinen ska användas av professionella eller andra har utbildats;För att säkerställa personlig säkerhet, vänligen behåll maskinen korrekt jordad;Se tillatt strömförsörjningen är densamma som märkskylten och att arbetsspänningsförspänningen mellan märkspänningen är ±10%;Om strömkabeln är skadad bör den bytas av proffs för att undvika fara;När du slutar använda, demonterar eller gör lite rengöring, vänligen slå av strömmen;För att undvikaelektriska stötar, håll inte vatten påstickpropp, motor och andra elektriska komponenter.Skummat material brandfarligt, användaren får inte godtyckligt kasseras eller kasseras, bör vara i enlighet med relevanta bestämmelser i staten av den utsedda avdelningen återvinning.

Kapitel två Grundläggande struktur

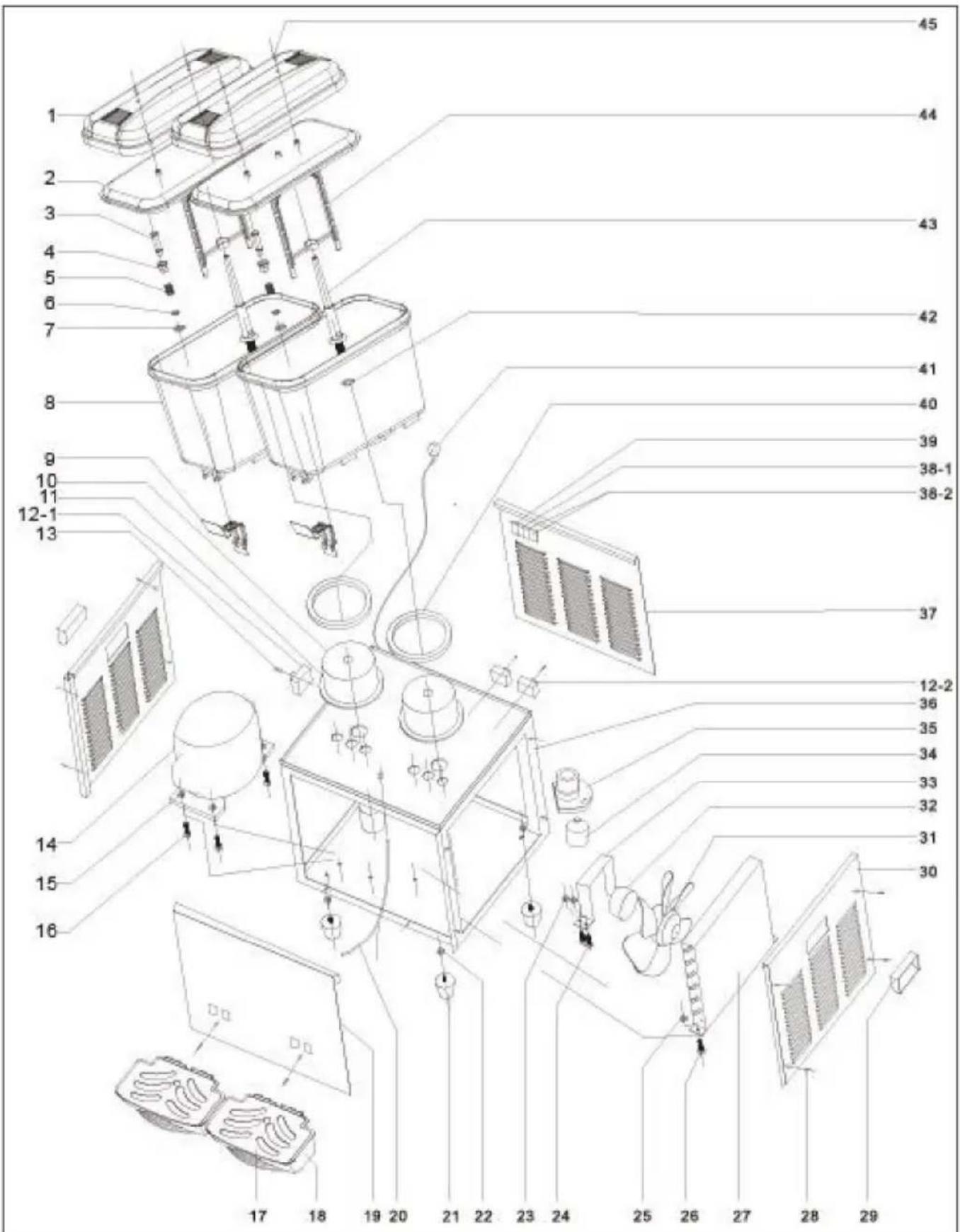

Sprängskiss (två skålar)

Typ av omrörare

Diagram endast för referens, vänligen in natura råda.
Tips: Strukturen på andra cylinderblock liknar denna struktur, men kvantiteten kan variera

1	Tak	24	Stöd fast skruvstång
2	inre tak	25	Yttre sexkantsmutter
3	Pip i rostfritt stål	26	Yttre sexkantskruv
4	fast mutter	27	Kondensor
5	Vår	28	Monteringsskruv för sarg
6	Kåpa i rostfritt stål	29	Vänster/höger handtag
7	C- snäppfjäder	30	Vänster/höger panel
8	Tank	31	Fläkt
9	utloppshandtag	32	Fläktmotor
10	Förångare	33	hållare för fläktmotor
11	förångarens tätningsring	34	Blanda motor
12-1	Kalltemperaturkontroll 35		Blandningsmotorbas
13-12-1	Temperaturkontroll skruva	36	Huvudkroppssram
14	kompressor	37	Bakpanelen
15	Yttre sexkantsmutter	38-1	Blandningsbrytare
16	Yttre sexkantskruv	38-2	Kylningsbrytare
17	tak av vattenbricka	39	Värmebrytare
18	låda med vattenbricka	40	Tätningsring för tank
19	Frontpanel	41	Kraftledning
20	Kapillärdränering	42 liten tätningsring av Mix-stång
21	Maskinfot	43	Blanda pol
22	Yttre sexkantsmutter	44	Blanda blad
23	Stöd fast mutter	45	Tankskruv

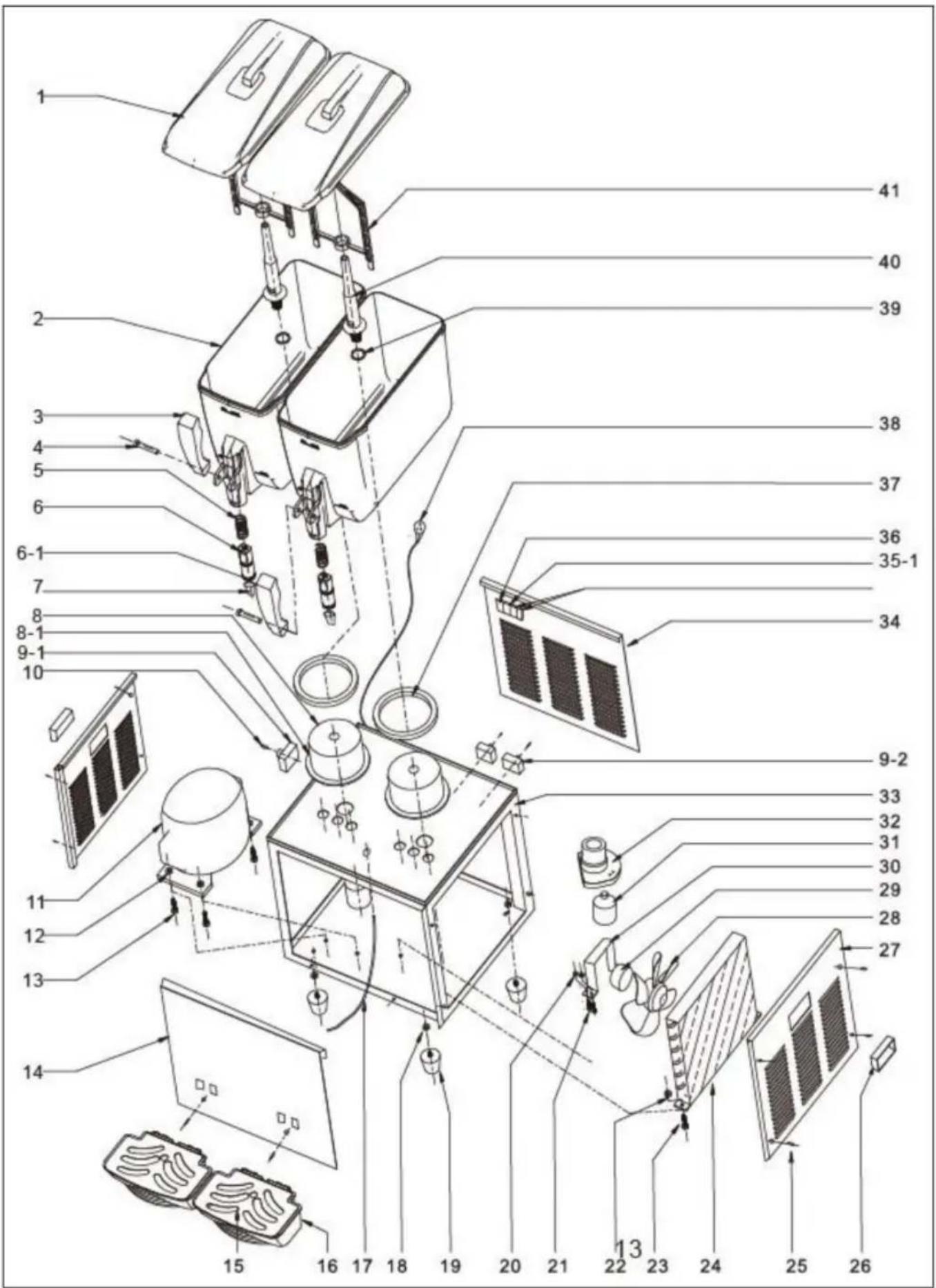

Sprängskiss (två skålar) Typ av omrörare

Diagram endast för referens, vänligen in natura råda.
Tips: Strukturen på andra cylinderblock liknar denna struktur, men kvantiteten kan variera
1	Tak	21	Stöd fast skruvstång
2	Tank	22	Yttre sexkantsmutter
3	hantera	23	Yttre sexkantskruv
4	Stift av handtag	24	Kondensor
5	Vår	25	Monteringsskruv för sarg
6	Kolv	26	Vänster/höger handtag
6-1	liten tätningsring	27	Vänster/höger panel
7	Nippel	28	Fläkt
8	Förångare	29	Fläktmotor
8-1	Liten tätningsring för Förångare	30	hållare av fläkt
9-1	Kall temperaturkontroll	31	hållaren för fläktmotorn
10-9-1	Temperaturkontroll skruva	32	Blandningsmotor
11	Kompressor	33	Huvudkroppsram
12	Yttre sexkantsmutter	34	Bakpanelen
13	Yttre sexkantskruv	35-1	Kylningsbrytare
14	Frontpanel	36	Startbrytare
15	Tak av vattenbricka	37	Tankens tätningsring
16	lådan med vattenbricka	38	Kraftledning
17	Kapillärdränering	39	Tätningsring av Mix-stång
18	Stöd fast mutter	40	Blanda pol
19	Maskinfot	41	Blanda blad
20	Stöd fast mutter

Kapitel tre Installation och drift

A. Installation

1) Ta bort paketet och flytta ut maskinen till en lämplig plats, och kontrollera varorna enligt packlistan, om det

finns skillnader, kontakta distributören.

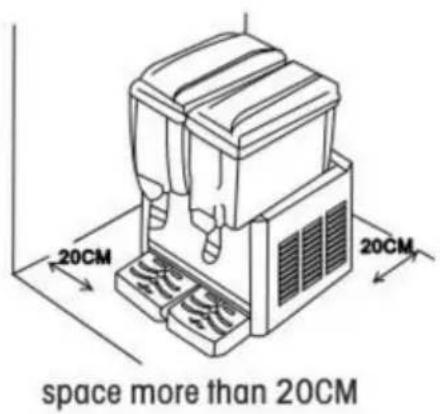

2) Driftsmiljö

a.Omgivningstemperaturområde: 10ÿ\~38ÿ

b.Maskinen bör placeras inomhus i en dragig miljö, för bättre ventilationseffektivitet krävs mer än 20 cm utrymme runt maskinen.

c. Undvik direkt solljus och håll maskinen borta från värmekällor, för att undvika att vatten och annan vätska stänker in i maskinen, placera den inte på en fuktig eller lättstänkt plats.

2) Rengör maskinen a.

Tvätta maskinen i tid för att hålla dig frisk. b. Stäng av all ström. c. Släpp ut den återstående vätskan ur

cylindern, ta sedan bort cylindern < håll bara och flytta långsamt > d. Rengöringscylinder:

Ta bort muttern eller ventilplattan, ta sedan bort packningen och pumphjulet.

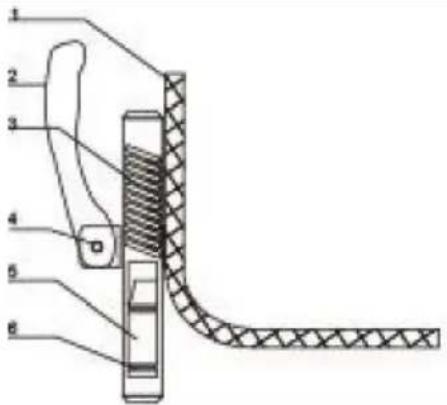

Nej	Del
1	Cylinder
2	Hantera
3	Vår
4	Stift
5	Ut vatten mun
6	Utlopps tätningsring

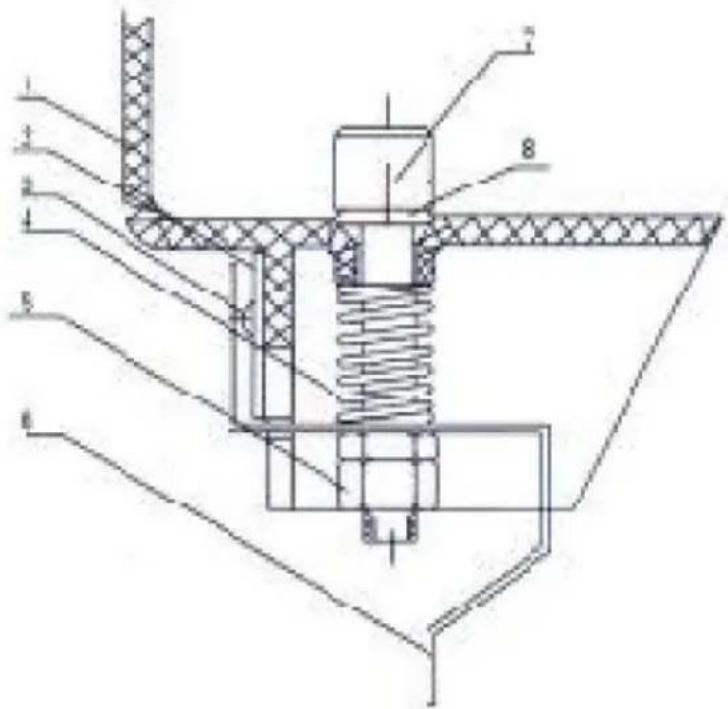

Nej	Del
1	Cylinder
2	Tallrik
3	själgängande skruvar
4	Vår
5	Nöt
6	Ventilplatta
7	Spole
8	Packning

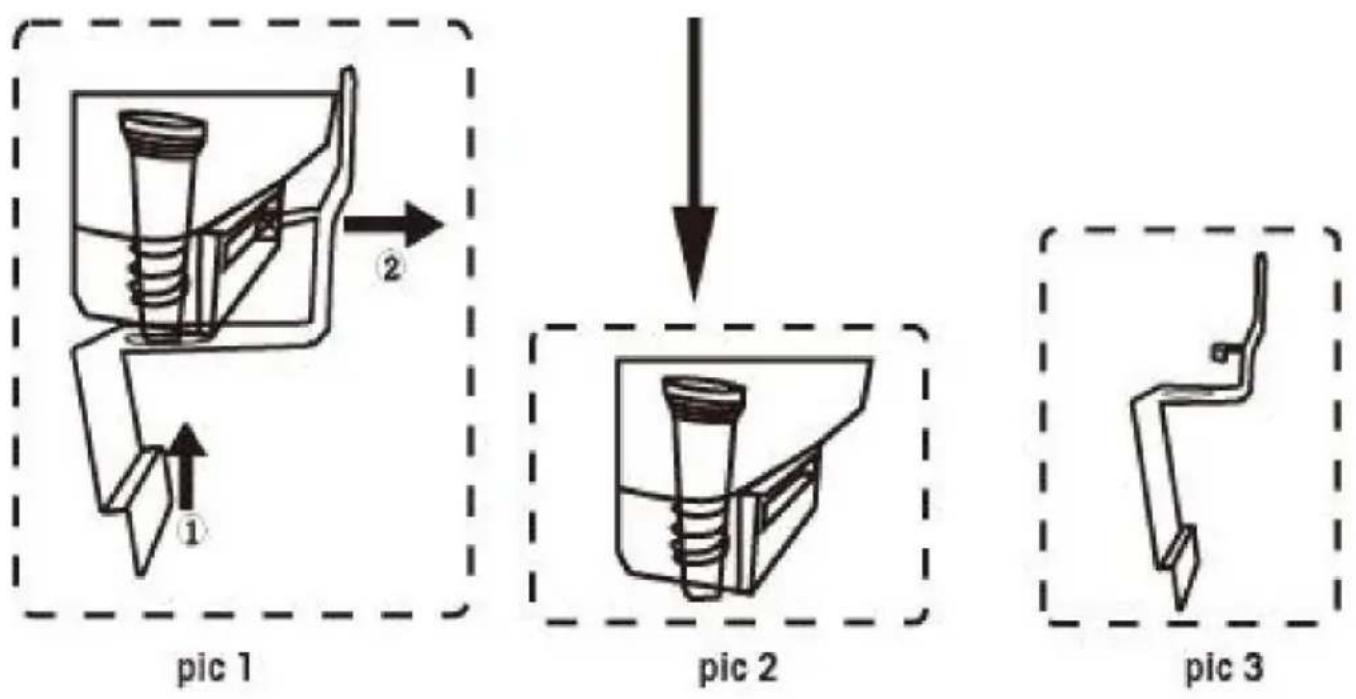

Demonteringsmetod för vattenutlopp

Vattenutloppet är monterat vid tanken

, vi måste lyfta botten (seÿ)

dra sedan ut i fronten (seÿ)

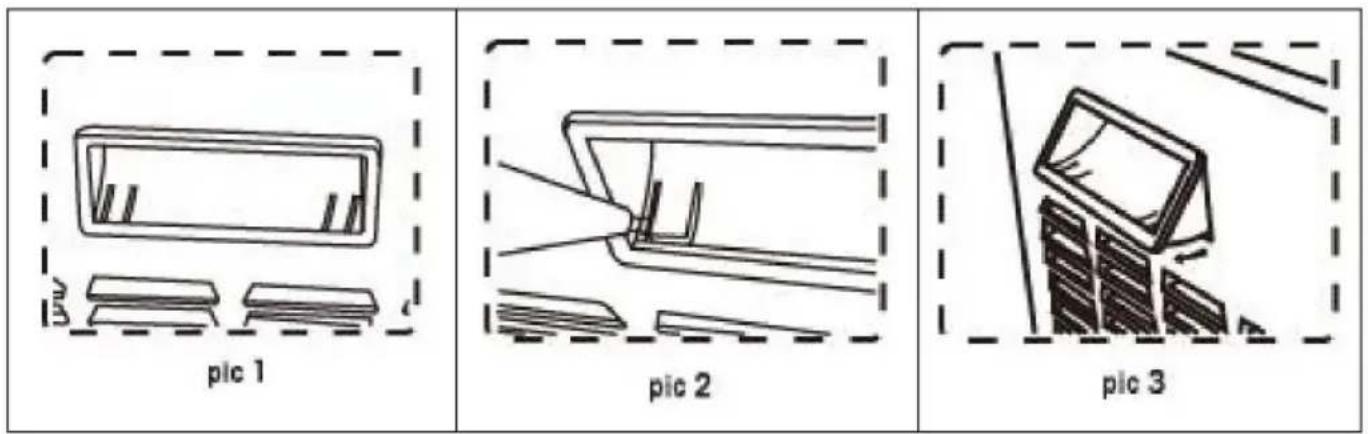

Metod för borttagning av handtag

pic 1	pic 2	pic 3
Dra ut kolvstiftet först	Ta sedan bort hantera	Ta slutligen ut kolven och fjädern

3) Anslut

uttaget och annan apparatur bör överensstämma med användarens lokala elektriska föreskrifter och nationella regler, även spänningen och strömmen ska överensstämma med det nominella värdet enligt märkskylten, (om du använder extern kontakt, ska du använda anslutningskort med rätt ström), och maskinerna ska vara ordentligt jordade.

Om spänningen varierar för mycket (utöver det nominella värdet ±10%), kan det göra att maskinen inte kan starta, eller bryta kretskortskortet eller gå sönder kompressorn. I detta tillstånd är det nödvändigt att lägga till en lämplig spänningsstabilisator.

B. Testning

När tanken är väl installerad, häll först i lite dricksvatten. Kolla upp botten av tanken och utmatningsöppningen, om det finns ett litet läckage på botten av tanken, använd handen diagonalt för att ta tanken och tryck nedåt för att se till att tanken och O-ringen hamnar på rätt plats; om det är läckage på munnen, kontrollera att O-ringen är korrekt plats, eller ändra den om det är nödvändigt. Tillsätt sedan dryck i skålarna och slå på kylningen.

Kapitel fyra Användningsinstruktioner

1) Ingredienser inkluderar: torkad fruktpulver, sirap eller plommonjuice och dricka vatten, blanda fruktjuicen och dricksvattnet enligt vissa proportion (för läckra tillrådligt). Rör blandad sprit helt i en ren behållare och partiklar är inte tillåtna; annars utmatningsmunnen kommer att blockeras.

2) Temperaturen på blandad vätska får inte överstiga 35 y. 3) Kom ihåg att använd inte för tjock juice eller drick med fällning, annars kan det lätt leda till att vattenledningen täpps igen.

Varning: anslut eller använd dricksvatten, formeln material

bör uppfylla kraven i livsmedelshygienlicensen.

B. Driftsmetod

1) Häll drycken i tanken och se till att drycken inte överstiger högsta nivålinjen, inte mindre än miniminivålinjen.
2) Sätt i stickkontakten efter att du hällt upp drycken, sätt på kylen och omrörare för att köra maskinen. När maskinen när uppsättningen temperatur, kommer den att stoppa kylningen, men fortsätter att rotera.
3) Efter att ha stängt av kylströmbrytaren måste den vänta i 3 minuter för slå på strömbrytaren igen, annars kommer det att skada kompressorn.

4) Temperaturrage: för kall dryck: 7 -12 y;

5) Töm drycker i skål när det är lediga öppettider för att förlänga viktiga delar livslängd

Kapitel fem Daglig rengöring och underhåll

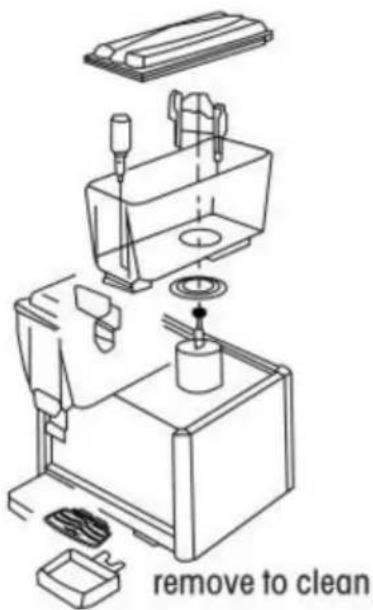

A. Städning

1) Tvätta alla delar av skålen noggrant i milt rengöringsmedel och varmt vatten

2) Skölj i rent rinnande vatten.

3) Sätt tillbaka alla delar av skålen.

4) Häll desinfektionsmedel och vatten i skålen. Slå på vispmotorn och låt desinfektionsmedel att flöda inuti skålen under en viss tid.

5) Töm vätska genom ventilen helt och noggrant under varje steg i rengöringsprocessen (tvätt, skölj, desinficera, skölj).

Observera: 1. Skålarna ska rengöras varje dag.

1. O-ringen bör kontrolleras efter rengöring, och måste bytas ut om de är använda.

2. I händelse av delar värmesprickor, med hög temperatur desinfektion är förbjudet och använd inte mer än 60 y kokt vatten för att rengöra tanken och komponenter.

B.Underhåll

Använd en rengöringsduk eller borste för att rensa bort allt damm och tillbehör på ytan eller insidan av maskinen regelbundet. Spola inte insidan av maskin med vatten direkt. Stäng av strömmen och innan rengöring dra ur kontakten, det är mycket viktigt.

1) Stäng av strömmen först och demontera alla paneler på maskiner, rensa sedan bort damm som fästs på kompressorn, kopparröret och bottenpanelen. Det är förbjudet att använda vatten.
2) Efter att ha använts under en tid kan kondensorn vara tjock med damm, och detta kommer att påverka utstrålande värme och orsaka dålig kylning, så det behöver periodisk rengöring (varje halvår)

Steg 1: Kopplade bort huvudströmbrytaren.

Steg 2: Ta bort bakpanelen och sidopanelerna.

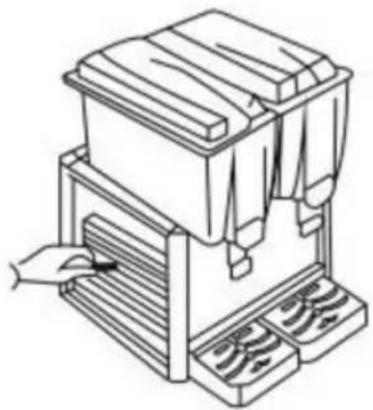

Metod för demontering av panel

För att ta av panelen måste vi först ta av handtaget(se bild 1)

Bänd upp panelsidan med en skruvmejsel (se bild 2)

Bänd upp båda sidor av handtaget, ta sedan av handtaget från panelen

Steg 3: Rengör damm med verktyg som dammsugare, högtrycksluft och hårborste, var försiktig när du rengör för att undvika att skada kondensorns flänsar.

3) Kontrollera alla skruvar och muttrar om de är lösa eller rostiga, och fäst eller byt ut dem för att undvika att orsaka oljud.
4)Slutligen, montera alla paneler, skruva fast alla skruvar och rensa ytan.

Kapitel sex Felsökning

Följande tabelllistor visade möjliga maskinfel och dess orsak och bearbetningsmetod. För allmänna enkla fel, kan följa tabellen bearbetningsmetod och bearbetning, såsom felet fortfarande inte kan uteslutas, liksom mer komplexa fel, vänligen kontakta professionell underhållspersonal omedelbart, aldrig slarvig hantering, för att inte ta dig onödig förlust.

Problem	Orsaker	Reparationsmetoder
Kompressornslutar fungera	1. Strömförsörjningen av eller inte anslutenStrömbrytare skadadKretsproblem0ver ladda ochskyddet trasigt	1.Kontrollera strömförsörjningen och uttagetByt ut strömbrytarenKontrollera och repareraKontrollera och byt ut
Kompressorn går mennejkylning	1.Kapillärstopp2.Kylvätskan läckteden elektriska trasig	1.byt ut kapillär- eller torrfiltretKontrollera systemen och lägg till medicinenByt ut den elektriska maskinen
Vinnande vatten onormalt	1 .skillnader ipump inutiimpeller och hål skadadkrets skadad stortspel mellanpumphjulet ochkrukan	1.ren2.Byt ut impellern ochpumpen3.kontrollera ochreparera 4.justera spelet
Crock läcker	Tätningsring gammaleller dåligt monterad	Byt ut eller installera om
Ventil läcker	Tätningsring gammaleller dåligt monterad	Byt ut eller installera om

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Teknisk support och e-garanticertifikat
