BRUKSANVISNING Ncom B101 R Nolan

9.3. Opplading av systemet

Ordningsmedlemskap* 4 sek

Tack för att du köpte denna N-Com-produkt. N-Com B101 har konstruerats med den allra senaste teknologin och med de bästa materialen. Djupgående tester och en noggrann systemutveckling har gjort att vi har kunnat nå den allra högsta ljudkvalitén. Läs bruksanvisningen noga innan du använder produkten. Besök webbplatsen www.n-com.it för ytterligare information om modell B101, och för att visa videohandledningar och installera den senaste firmwareversionen som finns tillgänglig.

Ordmärket och logotypen Bluetooth® är registrerade varumärken som tillhör Bluetooth SIG, Inc. All användning av dessa varumärken av N-Com sker på licens. Andra varumärken och handelsnamn tillhör sina respektive ägare.ÖVERSIKT

11.2.Uteslutanden och begränsning av garantins täckning .......................................................... 19

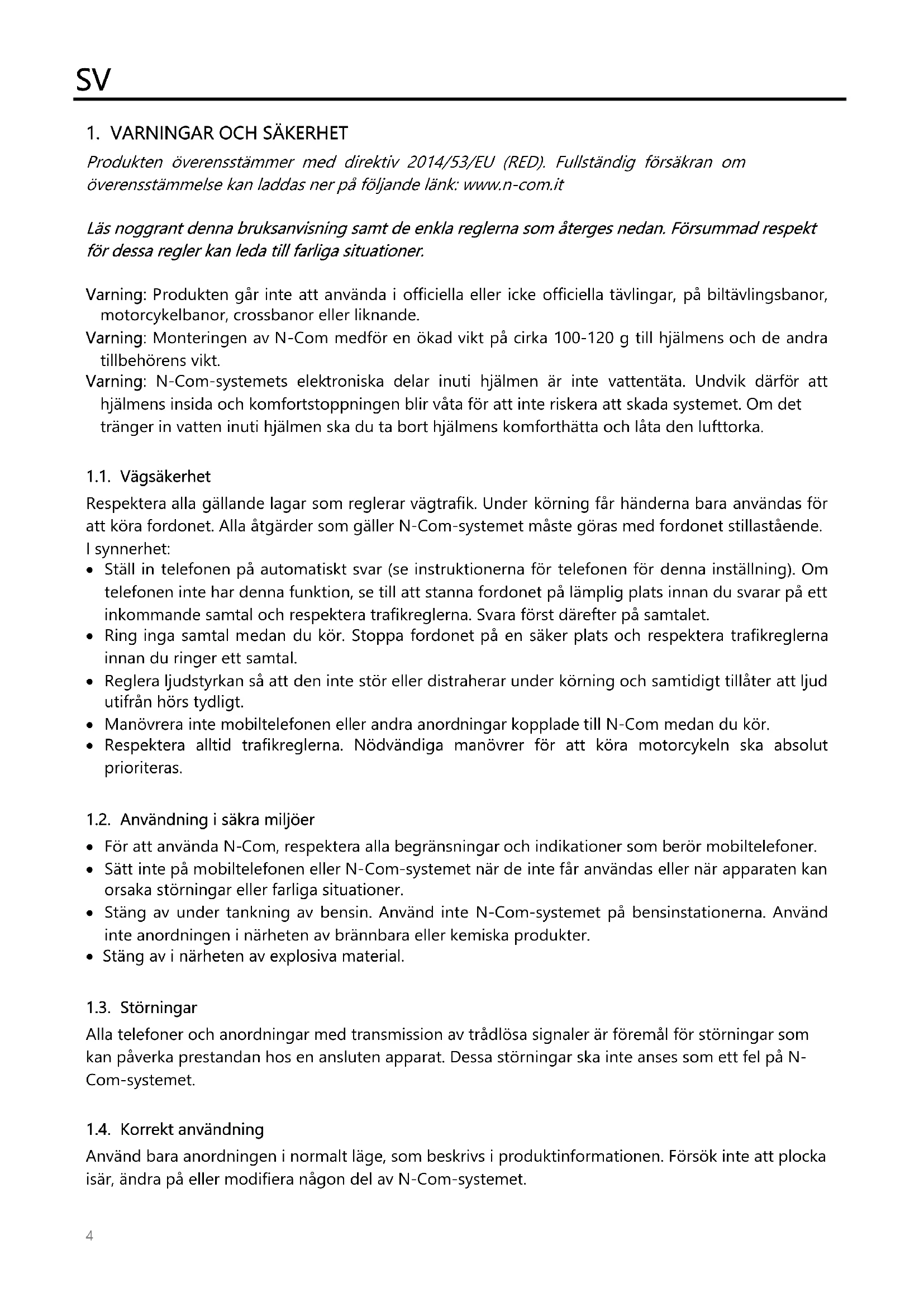

Produkten överensstämmer med direktiv 2014/53/EU (RED). Fullständig försäkran om överensstämmelse kan laddas ner på följande länk: www.n-com.it

Läs noggrant denna bruksanvisning samt de enkla reglerna som återges nedan. Försummad respekt för dessa regler kan leda till farliga situationer.

Varning: Produkten går inte att använda i officiella eller icke officiella tävlingar, på biltävlingsbanor, motorcykelbanor, crossbanor eller liknande. Varning: Monteringen av N-Com medför en ökad vikt på cirka 100-120 g till hjälmens och de andra tillbehörens vikt. Varning: N-Com-systemets elektroniska delar inuti hjälmen är inte vattentäta. Undvik därför att hjälmens insida och komfortstoppningen blir våta för att inte riskera att skada systemet. Om det tränger in vatten inuti hjälmen ska du ta bort hjälmens komforthätta och låta den lufttorka. 1.1. Vägsäkerhet Respektera alla gällande lagar som reglerar vägtrafik. Under körning får händerna bara användas för att köra fordonet. Alla åtgärder som gäller N-Com-systemet måste göras med fordonet stillastående. I synnerhet:

• Ställ in telefonen på automatiskt svar (se instruktionerna för telefonen för denna inställning). Om telefonen inte har denna funktion, se till att stanna fordonet på lämplig plats innan du svarar på ett inkommande samtal och respektera trafikreglerna. Svara först därefter på samtalet.

• Ring inga samtal medan du kör. Stoppa fordonet på en säker plats och respektera trafikreglerna innan du ringer ett samtal.

• Reglera ljudstyrkan så att den inte stör eller distraherar under körning och samtidigt tillåter att ljud utifrån hörs tydligt.

• Manövrera inte mobiltelefonen eller andra anordningar kopplade till N-Com medan du kör.

• Respektera alltid trafikreglerna. Nödvändiga manövrer för att köra motorcykeln ska absolut prioriteras. 1.2. Användning i säkra miljöer

• För att använda N-Com, respektera alla begränsningar och indikationer som berör mobiltelefoner.

• Sätt inte på mobiltelefonen eller N-Com-systemet när de inte får användas eller när apparaten kan orsaka störningar eller farliga situationer.

• Stäng av under tankning av bensin. Använd inte N-Com-systemet på bensinstationerna. Använd inte anordningen i närheten av brännbara eller kemiska produkter.

• Stäng av i närheten av explosiva material. 1.3. Störningar Alla telefoner och anordningar med transmission av trådlösa signaler är föremål för störningar som kan påverka prestandan hos en ansluten apparat. Dessa störningar ska inte anses som ett fel på N- Com-systemet. 1.4. Korrekt användning Använd bara anordningen i normalt läge, som beskrivs i produktinformationen. Försök inte att plocka isär, ändra på eller modifiera någon del av N-Com-systemet.5 Varning: Reglera ljudstyrkan på N-Com och anslutna ljudkällor innan du använder systemet i trafiken. Varning: För hög ljudstyrka kan skada hörseln. Varning: En felaktig installation av systemet i hjälmen kan modifiera hjälmens aerodynamiska egenskaper och säkerhet och skapa farliga situationer. Installera N-Com enligt beskrivningen i produktinformationen. Kontakta vid tvekan din återförsäljare av N-Com-produkter. Varning: Lyssnande på andra apparater får inte påverka körningen av fordonet, vilket ska ha största prioritet. Utför alla manövrer på de elektroniska apparaterna och på N-Com med fordonet stillastående i enlighet med trafikreglerna. 1.5. Kvalificerad personal Bara kvalificerad personal får utföra service på denna produkt. Vid felfunktion, vänd dig alltid till din återförsäljare. Hjälmen är en säkerhetsprodukt. Åverkan på denna och/eller det elektroniska systemet på insidan kan vara farligt, förutom att det leder till att garantin förfaller. 1.6. Tillbehör och batterier

• Använd bara typer av batteri, batteriladdare och tillbehör som godkänts av Nolangroup för just denna anordningsmodell.

• Användning av andra typer än de som anges kan vara farligt och leder till att all garanti förfaller.

• För information om de godkända tillbehörens tillgänglighet, kontakta din återförsäljare.

• När du ska koppla ur sladden ur ett tillbehör eller batteriladdaren, håll i kontakten och inte i sladden när du drar.

• Använd inte batterierna för andra ändamål än de som föreskrivs.

• Använd aldrig batteriladdare eller batterier som är skadade.

• Kortslut inte batteriet.

• Förvara batteriet i temperatur mellan 0° / +45°C (Laddar): -10° / +55°C (I drift).

• Fara för brand eller explosion: kasta inte batterierna på eld och utsätt inte för hög värme!

• Kasta inte batterierna i vanligt hushållsavfall. Bortskaffa batterierna enligt lokala lagbestämmelser.

• Ha inte på dig hjälmen under batteriladdningen.

• Hjälmen får aldrig lämnas inom räckhåll för barn utan tillsyn. Detta för att förhindra att en eventuell åtkomst till batterierna inte skadar deras hälsa allvarligt. 1.7. Kassering Läs denna bruksanvisning och den för andra delar av systemet N-Com om hur systemet tas ur hjälmen. Då systemet en gång tagits loss, kassera det enligt följande indikationer:

• Bilden av ett förkryssat sopkärl innebär att produkten inom EU ska behandlas som särskilt avfall då den inte längre ska användas.

• Kassera inte dessa produkter bland osorterat hushållsavfall.

• Korrekt kassering av apparater som inte längre används bidrar till att förebygga möjliga negativa effekter på miljö och personhälsa.

• Inom EU tar återförsäljaren gratis emot den förbrukade produkten i samband med leveransen av den nya produkten, på villkor att den är likvärdig och i förhållandet en mot en.

• För mer detaljerad information om bortskaffande av apparater som inte längre används, kontakta kommunen, renhållningsverket eller den affär där produkten inköpts.SV

I förpackningen N-Com B101 finns följande delar:

e-box B101 Högtalare + Trådanslutet tangentbord (kablage vänster)

Viktigt: innan ni installerar N-Com-systemet råder vi er till att skriva av identifikationskoden för produkten som sitter på själva produkten (se kap. 11.4). Installationsvideon kan visas på webbplatsen www.n-com.it / sektion Support. 3.1. Batterianslutning

• Öppna e-boxen (fig. 1).

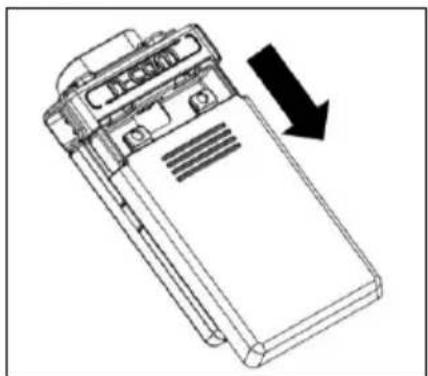

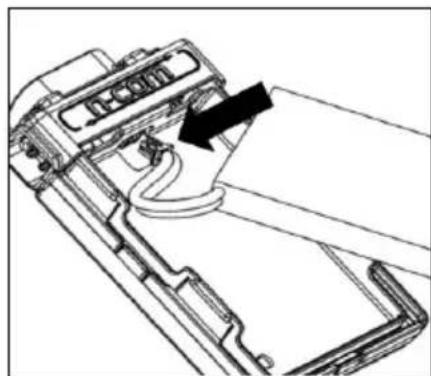

• Anslut batteriets kontaktdon till motsvarande del (fig. 2) och var noga med att sätta in den åt rätt håll. Vid behov, kan du använda verktyget med platt huvud (som medföljer) för att helt sätta in batterikontaktdonet i motsvarande del.

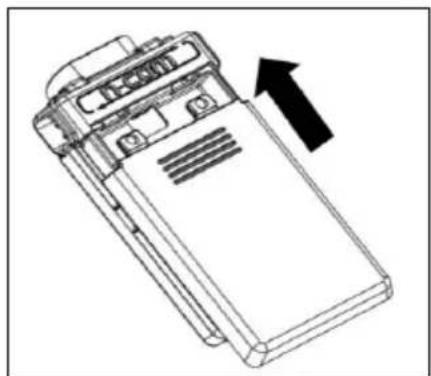

• Stäng e-boxen (fig. 3).

3.2. Inledande åtgärder

• Innan du installerar systemet B101 i hjälmen, ska du kontrollera att systemet sätts på korrekt. Tryck på knappen “n” och håll den intryckt i cirka 2 sekunder tills den blå lysdioden på knappsatsen tänds och en signal hörs i hörluren. Fortsätt med installationen.

• Ta bort kindstyckena (se hjälmens instruktioner).

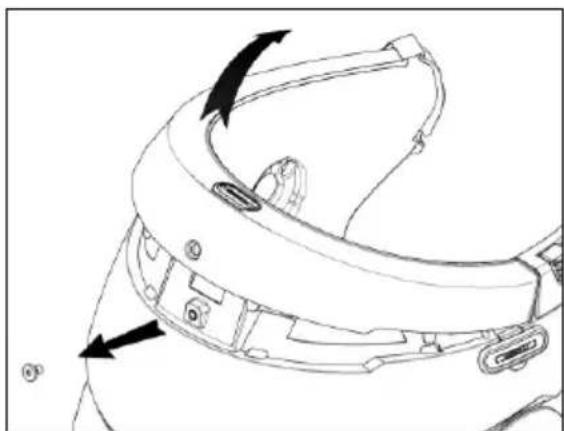

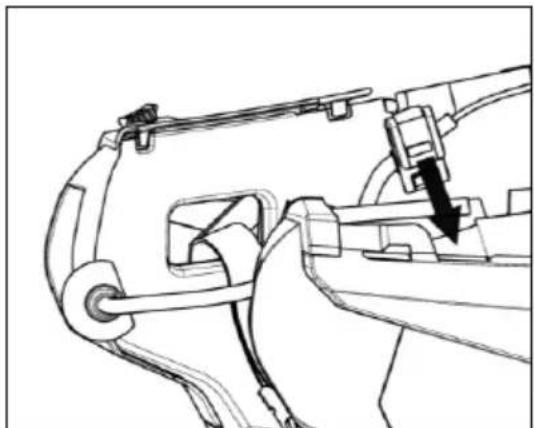

• Ta bort skruven från hjälmkantens tätning genom att använda den speciella nyckeln (Fig. 4).

• Ta helt bort kanttätningen så som visas i Fig. 4 och avlägsna även den skyddande fyllningen.

• Ta bort propparna “N-Com” som sitter på tätningen längs kanten i det bakre området och på hjälmens vänstra sida.

• Före installation av N-Com systemet, demontera fyllnadsmaterial / pluggar av plast (se bruksanvisning för din specifika hjälmmodell).

Obs: spara hjälmens fyllnadsmaterial om du vill använda hjälmen utan installerat N-Com-system. 3.3. Installation av B101-systemet i hjälmen

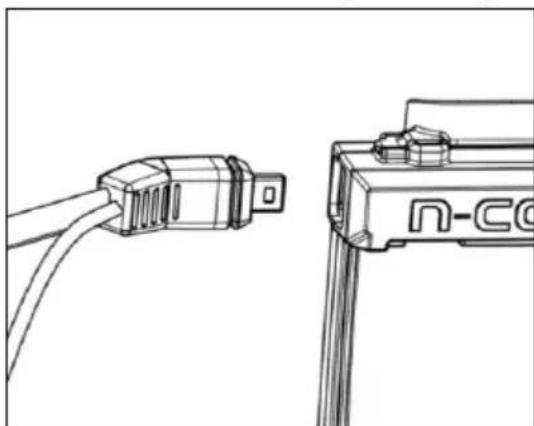

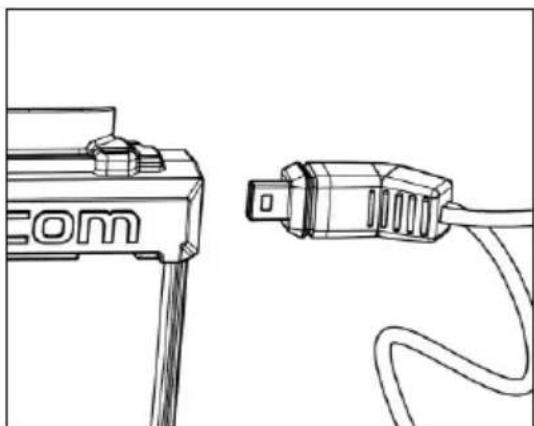

• Anslut det vänstra kablaget till motsvarande del, så som visas på bilden (fig. 5). Observera: det vänstra kablaget består av en högtalare och ett tangentbord.

• Anslut höger kablage till motsvarande del, så som visas på bilden (fig. 6). Observera: det högra kablaget består av en högtalare och en mikrofon.9

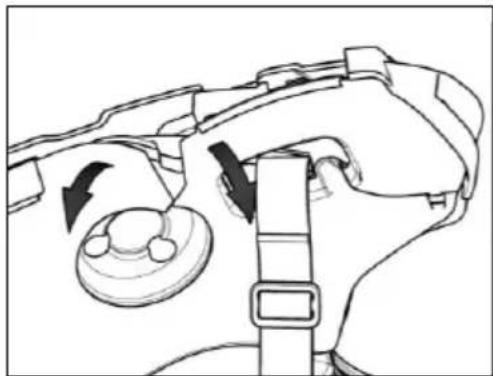

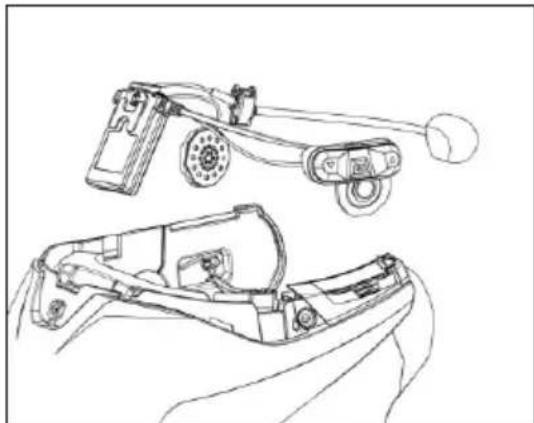

• Sätt i systemet i det särskilda sätet bak på hjälmen och tryck ner till räfflingens botten (Fig. 7).

Fig. 8 OBS: inför placeringen av kablar och mikrofon i hjälmen N100-5 ska man följa instruktionerna i den särskilt avsedda rutan.

• Placera kabeln inuti hjälmen och låt den högra fästklämman klicka i sätet (Fig. 8).

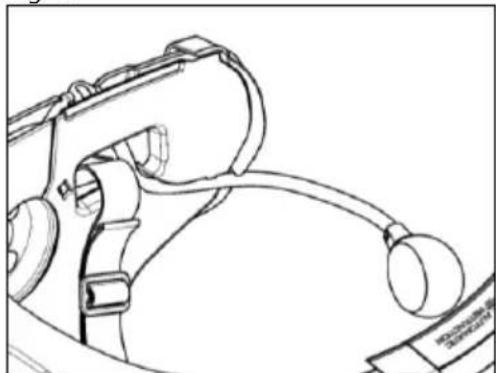

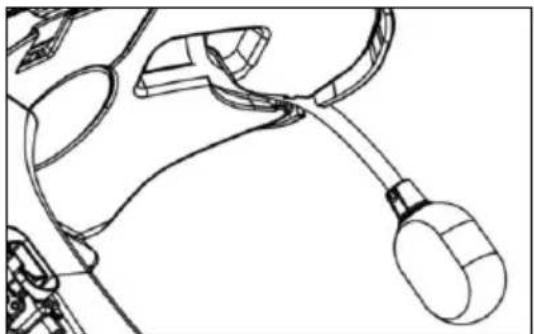

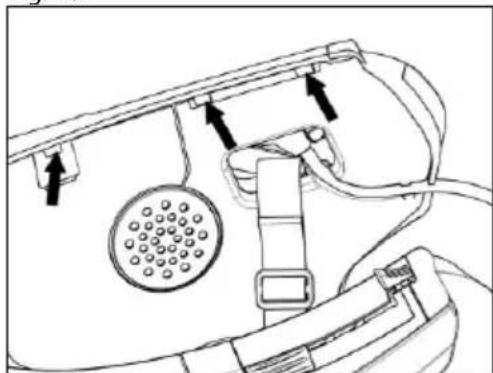

• Placera mikrofonen i sätet på hjälmens högra sida genom att sätta in metallenheten i kanalen som finns på hakdelens fäststruktur (Fig. 9). Obs: kontrollera att sidan med mikrofonstödet som bär texten “n” är vänd inåt hjälmen.

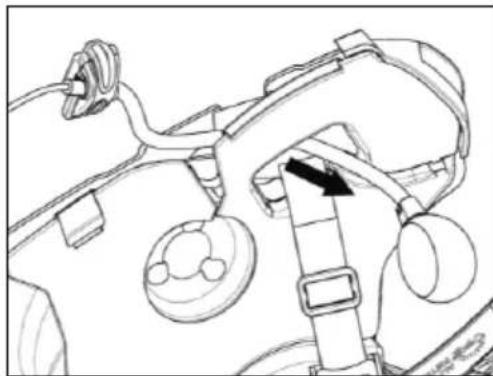

Fig. 10 OBS: inför placeringen av knappsatser i hjälmarna N87, N80-8 och N100-5 ska man följa instruktionerna i den särskilt avsedda rutan.

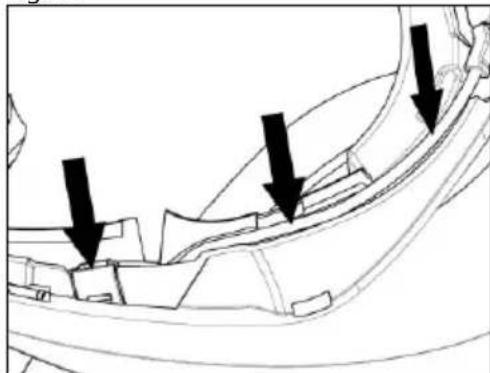

• Placera kabeln inuti hjälmen.

• Återmontera tätningen genom att fästa den med den särskilda skruven.SV

GÄLLER ENDAST FÖR HJÄLM N100-5 – placering av kablar och mikrofon Placering av den högra kabeln och av mikrofonen:

• Lyft upp kuddens beklädnad i plast (Fig. 11).

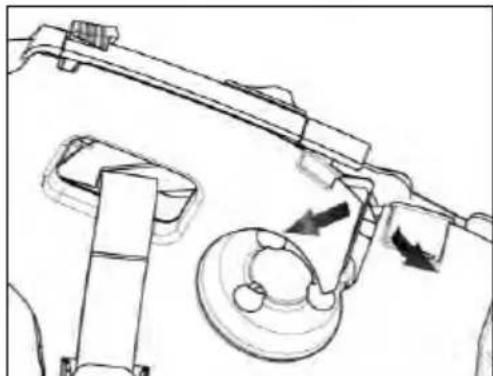

• Trä in mikrofonen inuti öglan (Fig. 12) och placera den på dess plats, sätt därefter in metallarmen i skåran på hakskyddets fäststomme (Fig. 13). Obs: kontrollera att sidan med mikrofonstödet som bär texten “n” är vänd inåt hjälmen.

• Sätt kabeln inuti hjälmen och placera höger fästclip på dess avsedda plats (Fig. 14).

• Sätt tillbaka kuddens beklädnad i plast bakom de två låshakarna (Fig. 15).

Fig. 1511 GÄLLER ENDAST FÖR HJÄLM N100-5 – placering av kablar och mikrofon Placering av den vänstra kabeln:

• Lyft upp kuddens plastfyllning (Fig. 16).

• Sätt kabeln inuti hjälmen.

• Sätt tillbaka kuddens plastfyllning bakom de två låshakarna (Fig. 17).

ENDAST FÖR HJÄLM N87, N80-8, N100-5 – placering av knappsatsen Viktigt: för installationen av knappsatsar på hjälmarna N87, N80-8, N100-5 krävs tillbehöret “ADAPTER KNAPPSATS” som ingår i förpackningen.

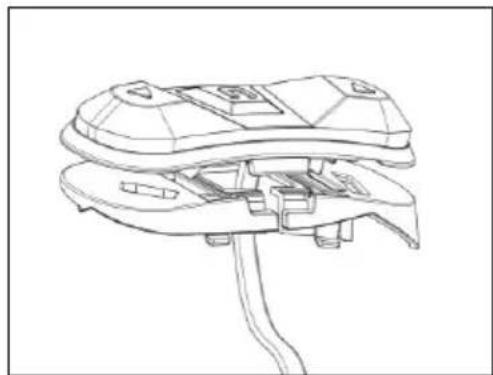

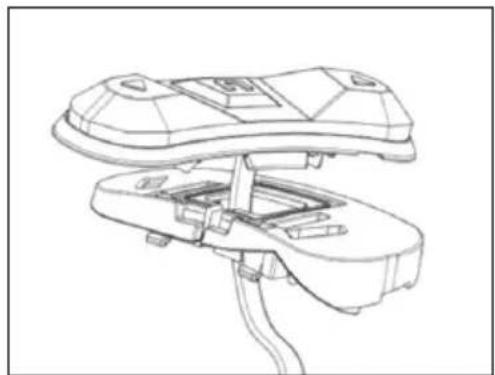

• För in knappsatsens kabel i det särskilda stödet för hjälmen (Fig. 18).

• Vrid stödet till knappsatsen så att det sitter som i Fig. 19 och haka fast det vid knappsatsen (Fig. 20).

• Placera kabeln inuti hjälmen.

• Öppna B101-systemets gummiskydd.

• Återmontera tätningen genom att fästa den med den särskilda skruven.

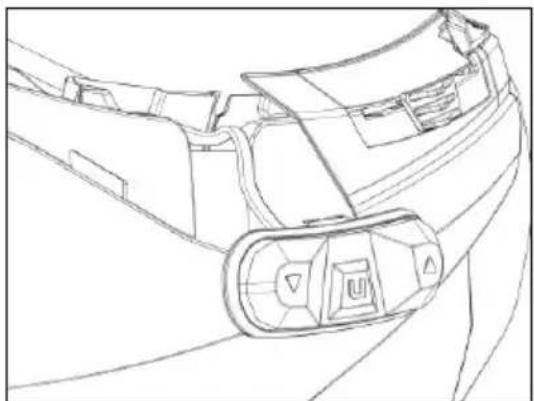

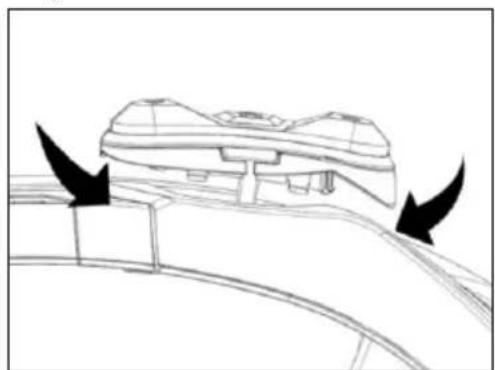

• Fäst knappsatsen vid hjälmen genom att klicka på de särskilda krokarna (Fig. 21).

• Korrekt placering av knappsatsen visas i Fig. 22.

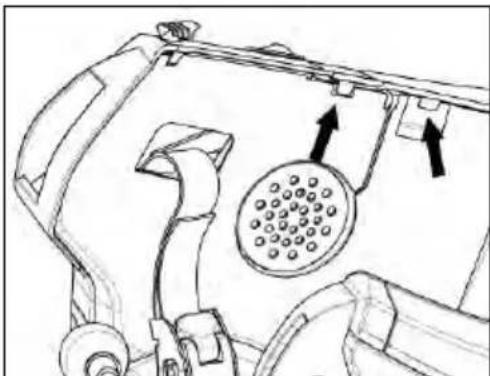

• Placera höger och vänster högtalare i sätena som skapats i kindstyckena av frigolit. Vid behov, rotera högtalarna något i sätet.

• Återmontera kuddens plastfyllning. 3.4. Justering av mikrofonen Med systemet B101 går det att justera mikrofonens position för att underlätta dess placering i olika hjälmmodeller. Gör följande:

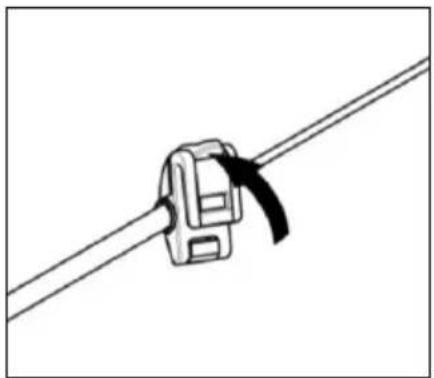

• Öppna klämman på mikrofonstången genom att bända upp den som i Fig. 23.

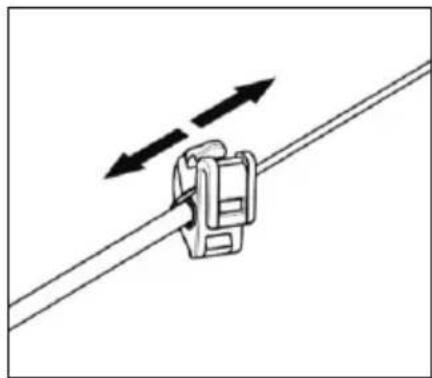

• Justera mikrofonen (Fig. 24).

• Stäng klämman (Fig. 25).

För att garantera en god kvalitet för röstöverföringen rekommenderas det att placera mikrofonhöljet av skumplast precis vid mungipan. 3.5. Ta bort system B101 från hjälmen För att ta bort systemet B101 från hjälmen, gör så här:

• Ta bort de skyddande kindstyckena och tätningen längs hjälmkanten.

• Avlägsna knappsatsen från hjälmen. ENDAST FÖR HJÄLM N87, N80-8, N100-5 – avlägsna knappsatsen

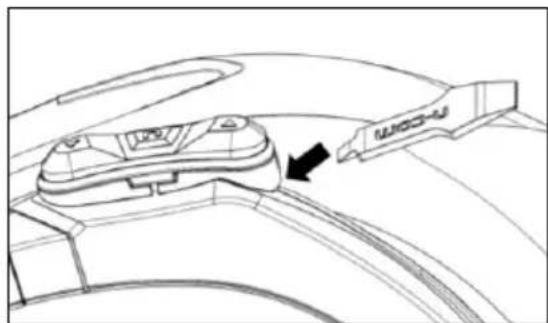

• Ta av knappsatsen från hjälmen enligt vad som visas i Fig. 26.

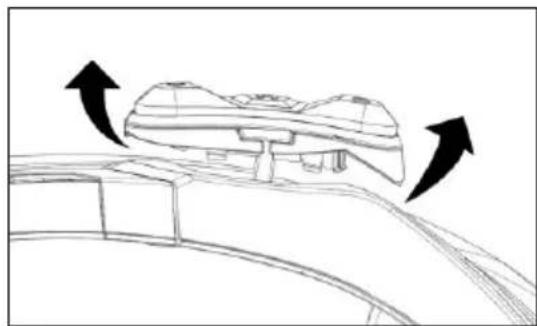

• Vrid knappsatsen moturs (Fig. 27).

• Ta bort de skyddande kindstyckena och tätningen längs hjälmkanten.

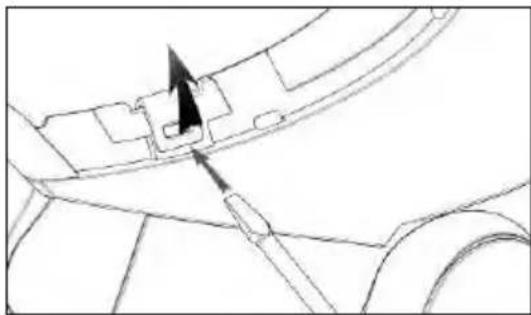

• Lossa höger klämma från hättan, genom att trycka uppåt med en skruvmejsel med platt blad (eller liknande föremål) så som visas i Fig. 28.

• Plocka bort B101-systemet helt från hjälmen med hjälp av en skruvmejsel med platt huvud (eller liknande) och sätt tillbaka kuddarna och kanttätningen.

Obs! Innan N-Com används för första gången ska batteriet laddas helt, i minst 10 timmar. För att uppnå bästa prestanda från batteriet bör man de första gångerna ladda om dem fullständigt. Därefter kan du ladda batteriet även under en kort tid. Om möjligt ska du utföra en fullständig laddningscykel. Påsättning Tryck och håll nere knappen “n” i cirka 2 sekunder tills lysdioden tänds. Avstängning Tryck och håll nere knappen “n” i cirka 4 sekunder tills lysdioden slocknar.

4.1. Reglering av volymen När man trycker på knappen “” eller på knappen “” kan man enkelt reglera volymen. När volymen når maximi- eller minimivärdet avges en ljudsignal. Obs: Volymnivån som används under åkturen sparas inte då systemet stängs av. Varje gång som N- Com-systemet sätts på återställs volymnivån till den förinställda. 4.2. Funktionen Auto Off Funktionen Auto Off möjliggör den automatiska avstängningen av N-Com-systemet efter 5 minuter utan aktiva Bluetooth-anslutningar (telefon, GPS, motorcykelns ljudsystem osv.).15

5. SAMMANKOPPLING AV BLUETOOTH-ANORDNINGAR

För att B101 ska kunna anslutas till en annan Bluetooth-anordning, är det nödvändigt att den första är sammankopplad med N-Com-systemet. Sammankopplingsproceduren är densamma för alla typer av Bluetooth-anordningar: mobiltelefoner, MP3-spelare Bluetooth, satellitnavigatorer osv.

• Kontrollera om B101 är avstängd.

• Ta systemet till läget “Parkoppling”: tryck nu på knappen “n” och håll den intryckt under 4 sekunder, tills LED-indikatorn börjar blinka snabbbt och en hög signal hörs från högtalaren.

• Aktivera sökningen efter Bluetooth-anordningar på Bluetooth-anordningen.

• Välj N-Com-anordning. Om ett lösenord behövs, ange koden 0000 (fyra nollor).

• Efter några sekunder aktiveras anslutningen mellan de två enheterna. Obs! Anpassningen sparas av hjälmen och telefonen och förloras inte när de stängs av. Denna procedur ska alltså utföras en enda gång. Observera: Om flera enheter kopplas till N-Com-systemet kommer anslutningarna att sparas i minnet av systemet. När man sätter på systemet, ansluter N-Com-systemet automatiskt till den senast anslutna Bluetooth-enheten. Automatisk anslutning Då Bluetooth-anordningen har sammankopplats, sker anslutningen automatiskt vid systemets påsättning. Manuell anslutning Om anslutningen inte sker automatiskt kan man ansluta sig manuellt från Bluetooth-enheten eller tryck och håll nere knappen “n” i cirka 2 sekunder.

För att affiliera en mobiltelefon till systemet B101 ska man följa rutinen som tas upp i Kap. 5. Svar på telefonsamtalet Tryck Kort på vilken knapp som helst när du hör en ljudsignal. Röststyrd uppringning Tryck på knappen “n” och håll den intryckt under cirka 2 sekunder. Lägg på/avvisa telefonsamtal Tryck och håll nere knappen “n” i cirka 2 sekunder. Ring upp det senaste numret Tryck samtidigt på knapparna “” och “”. Samtalsöverföring pågår Under samtalet, ska du trycka samtidigt på knapparna “” och “” i 4 sekunder. Samtalet överförs då från hjälmen till telefonen. Manuell anslutning av telefon Tryck och håll nere knappen “n” i cirka 2 sekunder. Manuell frånkoppling av telefon Tryck samtidigt på knapparna “” och “” i 4 sekunder.SV

För att affiliera en smartphone eller en Mp3-läsare till systemet B101 ska man följa anvisningen som tas upp i Kap. 5. Starta musikuppspelningen (Play) Tryck snabbt på knappen “n”. Pausfunktion (Pause) Tryck snabbt på knappen “n”. Nästa spår (Skip) När spelaren spelar musik, Tryck och håll inne knappen “” i ca 2 sekunder. Föregående spår (Rew) När spelaren spelar musik, Tryck och håll inne knappen “” i ca 2 sekunder.

B101 är kompatibel med de vanligaste satellitnavigatorerna för motorcyklar – För att se förteckningen över kompatibla modeller och ytterligare information, gå in på sidan www.n-com.it För att affiliera en satellitnavigatorerna till systemet B101 ska man följa anvisningen som tas upp i Kap. 5.17

9. BATTERI OCH LADDNING

9.1. Signal om urladdat batteri När systemet är igång signalerar det med en ljudsignal till användaren när batteriet är nästan urladdat. Efter den första signaleringen har systemet ungefär 1 timmes batteritid kvar. Meddelandet upprepas var 10:e minut. 9.2. Kontroll av batterinivå När systemet aktiveras, blinkar den blå LED lampan snabbt och indikerar batterinivån. 4 blinkningar = Hög nivå, 75 ~ 100% 3 blinkningar = Medelhög nivå, 50 ~ 75% 2 blinkningar = Låg nivå, 1 ~ 50% 9.3. Laddning av systemet

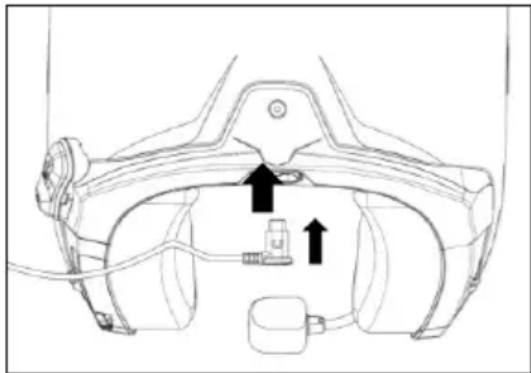

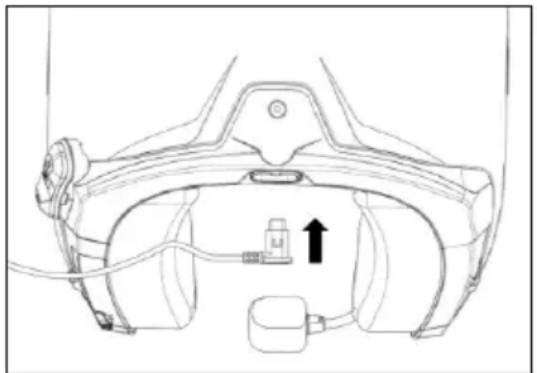

Fig. 30 För laddning, anslut systemet till en laddare eller ett strömförsörjt USB-uttag med den medföljande USB/USB-C-kabeln.

Laddningen fungerar på följande vis: B101- systemet av När B101-systemet ansluts till batteriladdaren börjar den mörkblå lysdioden blinka snabbt. När batteriet är fulladdat lyser den mörkblå lysdioden stadigt. B101- systemet på När B101-systemet ansluts till batteriladdaren börjar den mörkblå lysdioden blinka snabbt. När batteriet är fulladdat återgår den mörkblå lysdioden till sin standard- blinkning.

N.B.: Om du ej ska använda N-Com systemet inom en längre period, behöver du ladda batteriet till full kapacitet innan förvaring. N.B.: Om systemet ej ska användas inom en längre period, gör en full laddning av systemet åtminstone var 6:e månad för att undvika slitage eller skada på batteriet. N.B.: Om N-Com systemet lämnas mer än 6 månader utan att laddas, kan i vissa fall systemet ej startas; i detta fall, ladda N-Com systemet i minst 24 timmar (även om den blå LED lampan inte blinkar), försök sedan starta systemet igen.SV

Grundfunktioner Påsättning 2 sek

Återställning av parkopplingar **

Lägga på/Avvisa samtal 2 sek

Ring upp det senaste numret

Samtalsöverföring pågår

Manuell frånkoppling av enheten

Föregående spår (REW)

*Med avstängt system **Under parkopplingsläget. ***Tryck på vilken knapp som helst på N-Com-tangentbordet.19

Med detta GARANTIBEVIS garanterar Nolangroup köparen att produkten i samband med köpet är fri från material- och tillverkningsfel. Vi ber dig att:

• Läsa varningsföreskrifterna om säker och korrekt användning.

• Kontrollera garantivillkoren.

• Spara det ursprungliga inköpskvittot. Det måste visas upp vid reparationer under garantitiden. I dessa fall ska produkten lämnas in till återförsäljaren som du köpte den av. 11.1. Garantins täckning och giltighet Om något fel som täcks av detta garanticertifikat upptäcks inom den period som anges i listan på webbplatsen (Support / Instruktionsmanualer) beroende på i vilket land den köptes (inköpsdatumet som anges på kvittot kommer att gälla), Nolangroup kommer genom sitt distributionsnät och efter kontroll av defekten att reparera eller byta ut den defekta produkten. Nolangroup står för allt material och arbete som kan tänkas vara nödvändigt för att åtgärda det anmälda felet, med undantag för om skadan har orsakats av ett av de alternativ som anges i följande avsnitt ”Uteslutanden och begränsning av garantins täckning”. 11.2. Uteslutanden och begränsning av garantins täckning Denna garanti täcker bara material- och tillverkningsfel. Nolangroup kan inte anses vara ansvarigt för fel på produkten som helt eller delvis kan tillskrivas någon annan orsak, inklusive, men inte begränsat till följande:

• Fel eller skador som uppstår p.g.a. att produkten används vid andra förhållanden än de vanliga.

• Skador som orsakas av felaktig användning eller som inte överensstämmer med normal funktion enligt vad som anges i instruktionerna från Nolangroup för användning och skötsel av produkten.

• Vanvård och normalt slitage på invändiga och utvändiga delar.

• Varje skada som uppstår p.g.a. en olycka.

• Varje ändring eller modifiering som gjorts av användaren eller tredjepersoner på hjälmen eller N- Com-systemet.

• Användning av icke kompatibla tillbehör som inte är godkända av Nolangroup för den inköpta modellen av N-Com-anordningen.

• Förbrukningsdelar som kan anses vara utsatta för slitage eller påfrestning som till exempel det laddningsbara batteriet och anslutningskablarna mellan N-Com-system och andra anordningar.

• När produkten används tillsammans med tillbehör eller anordningar avseende vilka Nolangroup inte har kontrollerat kompatibiliteten, kan inte korrekt funktion för kombinationen produkt/periferienhet garanteras.

• Samtliga specifika och upplevda situationer som kan uppstå vid dynamisk användning av hjälmen, som till exempel problem med komforten under körningen eller aerodynamiska brus eller vinanden. Nolangroup kan inte i något fall anses vara ansvarigt för oförutsedda eller indirekta skador (inklusive personskador utan någon som helst begränsning) som orsakas av åsidosättande av skyldigheterna enligt denna garanti om produkterna från Nolangroup.SV
