BRUKSANVISNING FW55EZ20L SONY

• Innehållsförteckning VIKTIGT MEDDELANDE p. 2
• Säkerhetsinformation p. 2

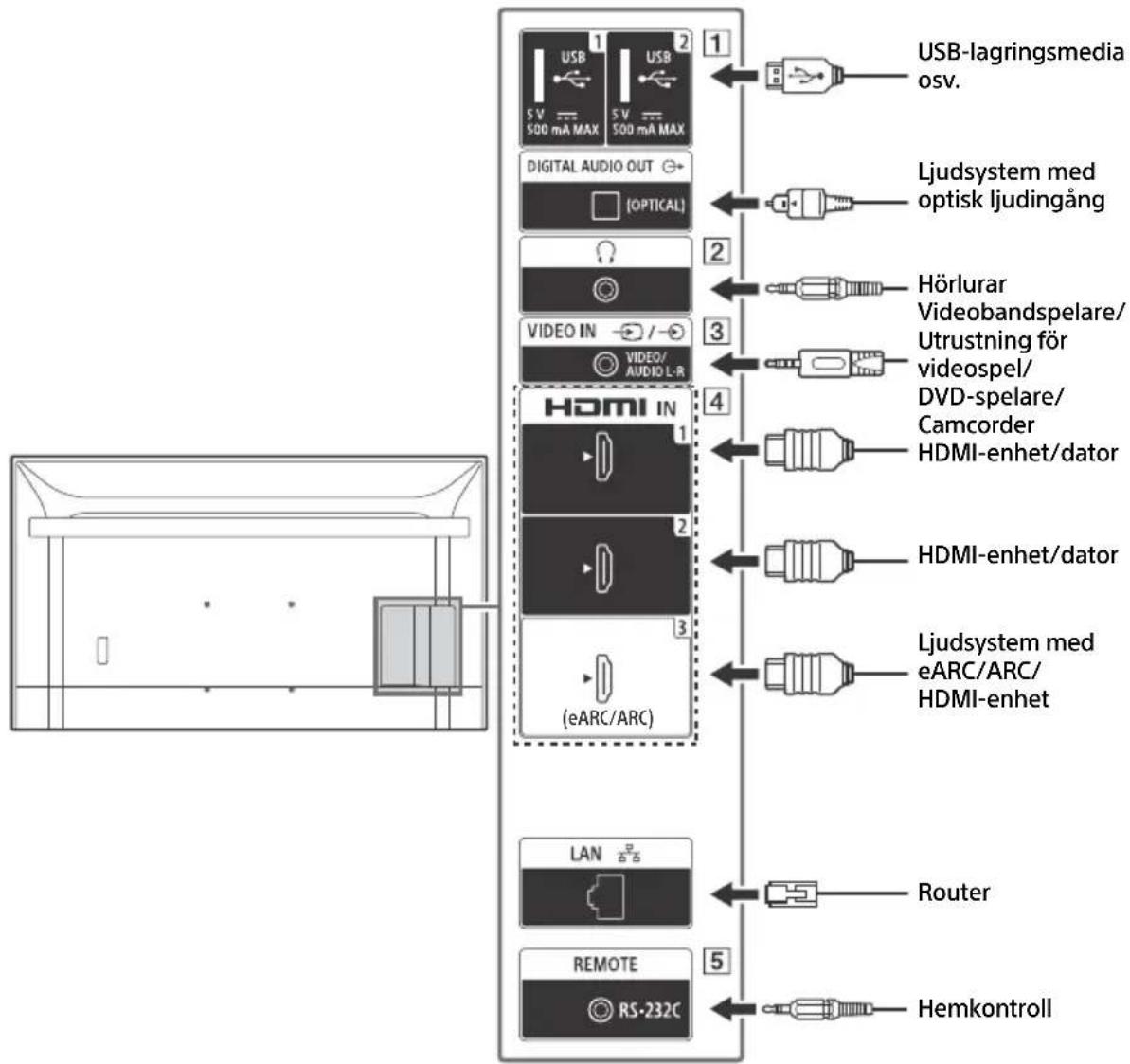

• Kopplingsschema p. 4
• Fjärrkontroll och LCD-bildskärm p. 6
• Pro-inställningar p. 7
• BRAVIA Signage Free p. 8
• Kontrollfunktioner p. 10
• RS-232C p. 10
• IP-kontroll p. 11
• Montera LCD-bildskärmen på väggen p. 12
• Felsökning p. 13
• Specifikationer Inställningsmenyer kan ändras utan förvarning. Obs! p. 14

• Innan du använder LCD-bildskärmen ska du läsa “Säkerhetsinformation”.• Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig i utseendet ifrån den faktiska produkten. Identifieringsetikettens placering Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på LCD-bildskärmens eller förpackningens baksida. Meddelande för radioutrustning Härmed försäkrar Sony Corporation att denna typ av radioutrustning FW-75EZ20L, FW-65EZ20L, FW-55EZ20L, FW-50EZ20L, FW-43EZ20L överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.euFör denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :5150 - 5350 MHz-bandet är begränsat till inomhusanvändning endast. Installation Installera och använd LCD-bildskärmen enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom. Installation

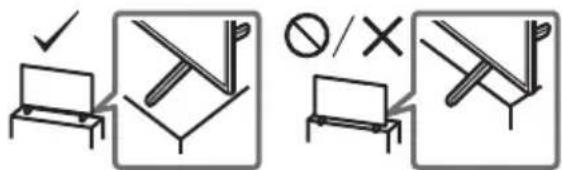

• LCD-bildskärmen bör placeras nära ett lätt åtkomligt eluttag.• Placera LCD-bildskärmen på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.• Placera LCD-bildskärmen på en plats där den inte kan dras, tryckas eller vältas omkull.• Montera LCD-bildskärmen så att LCD-bildskärmens bordsstativ inte skjuter ut från bänken (medföljer ej). Om bordsstativet skjuter ut från bänken, kan det hända att LCD-bildskärmen välter, faller i golvet och orsakar personskada eller skada på LCD-bildskärmen. (Endast modeller med bordsstativ) Om manualer Följande manualer medföljer denna LCD-bildskärm. Spara manualerna för framtida referensbehov. Startguide

• Installation och inställning av LCD-bildskärm. Referensmaterial (denna manual) / Säkerhetsinformation

• Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m. Hjälp Hitta mer felsökning och annan användbar information direkt från din LCD-bildskärm. Tryck på HELP på fjärrkontrollen för att visa en lista över ämnen. VIKTIGT- Läs licensavtalet för slutanvändare av programvara, innan Sony-produkten används. Genom att använda produkten godkänner du licensavtalet för slutanvändare av programvara. Licensavtalet för programvaran mellan dig och Sony finns tillgängligt på Sonys webbplats (https://www.sony.net/tv-software-licenses/) eller på produktens skärm. Gå till [Inställningar] t [System] t [Om] t [Juridisk information] t [Meddelanden och licenser]. VIKTIGT MEDDELANDE SäkerhetsinformationE:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_08SE.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

• Lossa alla kablar från LCD-bildskärmen innan du transporterar den.
• Det krävs två eller fler personer för att bära en stor LCD-bildskärm.• När LCD-bildskärmen ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.• När du lyfter eller flyttar LCD-bildskärmen ska du hålla den ordentligt i undersidan.• Vid hantering eller montering av LCD-bildskärmen, lägg inte ner LCD-bildskärmen (för tillämplig LCD-bildskärmsmodell endast).• Se till att LCD-bildskärmen inte utsätts för stötar eller kraftiga vibrationer när den transporteras.• Du bör använda originalkartongen och dess emballage när du sänder in LCD-bildskärmen för reparation eller om du flyttar. Förebyggande av vältning (endast modeller med bordsstativ) FW-65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L

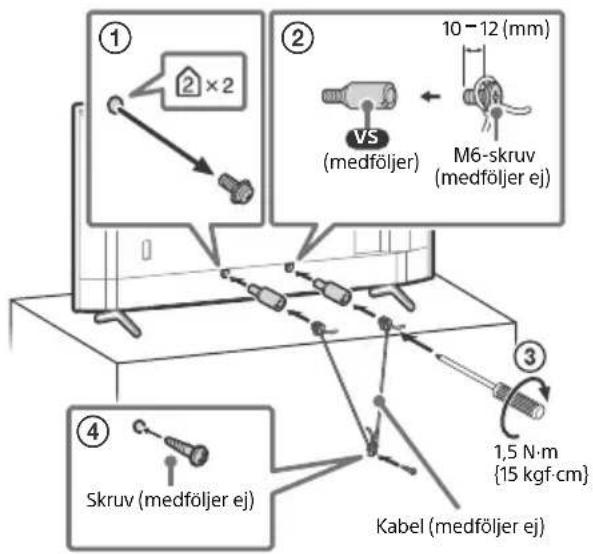

1,5 N·m{15 kgf·cm}M6-skruv (medföljer ej)Kabel (medföljer ej)Skruv (medföljer ej)

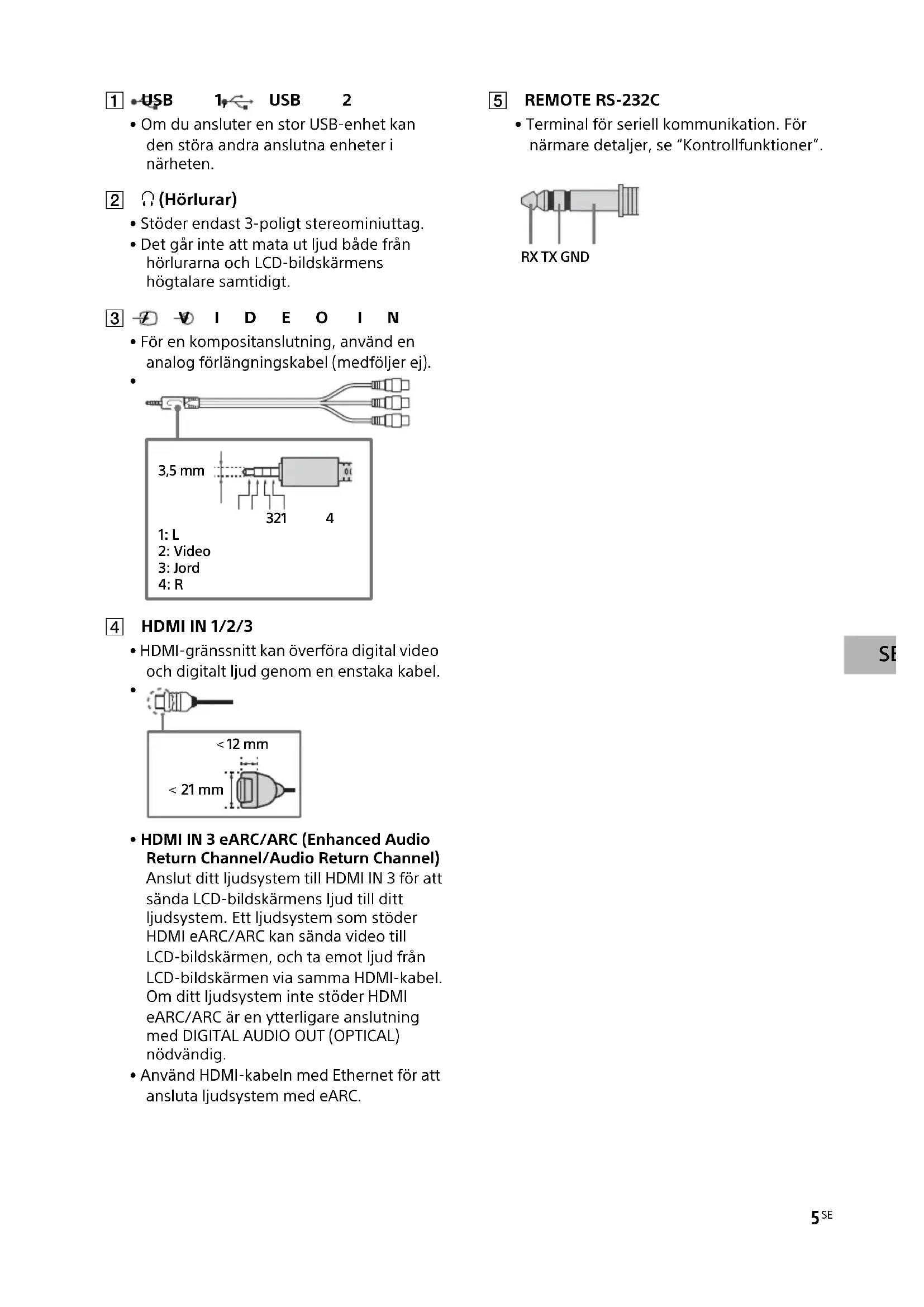

• Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten. (Hörlurar)

• Stöder endast 3-poligt stereominiuttag.

• Det går inte att mata ut ljud både från hörlurarna och LCD-bildskärmens högtalare samtidigt. / VIDEO IN

• För en kompositanslutning, använd en analog förlängningskabel (medföljer ej).

• HDMI-gränssnitt kan överföra digital video och digitalt ljud genom en enstaka kabel.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Anslut ditt ljudsystem till HDMI IN 3 för att sända LCD-bildskärmens ljud till ditt ljudsystem. Ett ljudsystem som stöder HDMI eARC/ARC kan sända video till LCD-bildskärmen, och ta emot ljud från LCD-bildskärmen via samma HDMI-kabel. Om ditt ljudsystem inte stöder HDMI eARC/ARC är en ytterligare anslutning med DIGITAL AUDIO OUT (OPTICAL) nödvändig.

• Använd HDMI-kabeln med Ethernet för att ansluta ljudsystem med eARC.

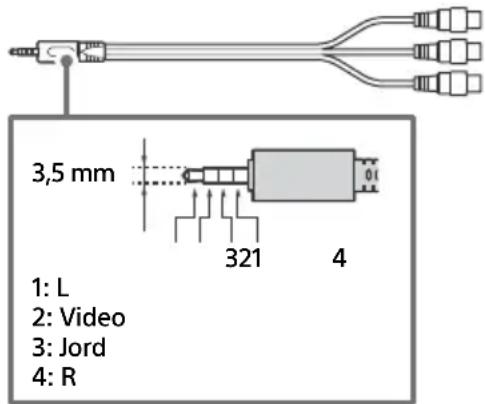

• Terminal för seriell kommunikation. För närmare detaljer, se “Kontrollfunktioner”. 32143,5 mm 1: L 2: Video3: Jord 4: R

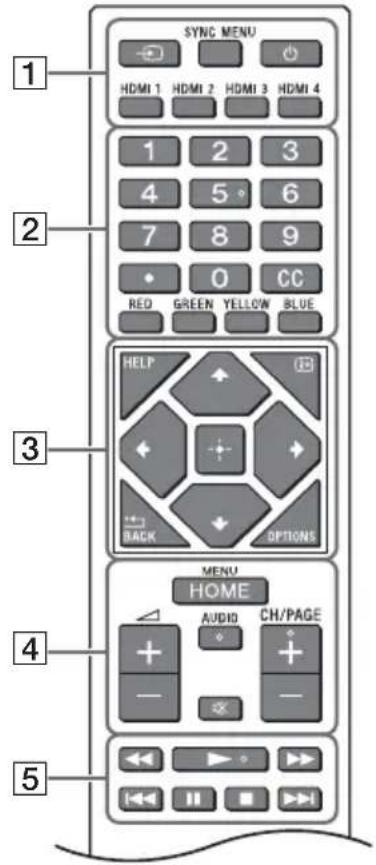

Fjärrkontroll och LCD-bildskärm Fjärrkontrollens form, layout, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/LCD-bildskärmsmodell/LCD-bildskärmsinställningar. (Ingångsväljare): Visa och välj ingångskällan, osv. SYNC MENU: Visa BRAVIA Sync-menyn. (Ström) HDMI 1/2/3/4 Sifferknappar (punkt)

Färgknappar HELP: Visa Hjälpmenyn. (Skärm): Visa information. /BACK OPTIONS: Visar en lista över funktioner som kan användas vid den tiden. //// (Navigerings-D-Pad): Menynavigering och -val på skärmen. HOME/MENU +/– (Volym) AUDIO*: Välj ljud för flerspråkig källa eller dubbelt ljud (beroende på programkälla). (Ljudlöst) CH/PAGE +/–

• Genom att hålla AUDIO intryckt nås en åtkomlighetsgenväg.

GBSE Pro-inställningar I [Pro-inställningar] kan du använda olika praktiska funktioner för professionell användning. Hur du använder Pro-inställningar 1 Tryck på knappen HOME/MENU på fjärrkontrollen. 2 Gå till [Inställningar] t [Pro-inställningar], och välj sedan de önskade inställningarna. För varje inställning, se följande. Initiera Pro-inställningar Alla ändringar kommer att tas bort och standardinställningar kommer att återställas. Installera APK Installera APK-filen för Android-TV-appen till displayen med en USB-lagringsmedia. 1 Välj [Pro-inställningar] t [Installera APK]. 2 Välj en APK. Obs!

• Denna meny visas endast när .apk-filen finns på USB-lagringsmedia. PC-ingång optimering Visa det typiska datorformatet i helskärm genom att behålla bildförhållandet. 1 Välj [Pro-inställningar] t [PC-ingång optimering]. 2 Ändra inställningarna. Standardinställningen är Av. Väckning vid signal a) Sätt automatiskt på LCD-bildskärmen och växla ingång när HDMI-ingång är ansluten. b) Stäng automatiskt av LCD-bildskärmen när HDMI-ingång kopplas ur. 1 Välj [Pro-inställningar] t [Väckning vid signal]. 2 Välj alternativet. [Avaktivera] (Standard): Funktionen är inaktiverad. [Alltid aktiverad]: Både funktion a) och b) är aktiverade. [Mata endast in förändring]: Endast funktion a) är aktiverad. [Angivna timmar]: Du kan specificera start-/ sluttiden för funktionens aktivering. Inställningar för lås Du kan skydda inställningarna för [Pro-inställningar] genom att använda en PIN. 1 Välj [Pro-inställningar] t [Inställningar för lås]. 2 Ställ in PIN genom att följa instruktionen på skärmen. Ursprunglig ingångskälla Ställ in den ingång som visas när LCD-bildskärmen sätts på. 1 Välj [Pro-inställningar] t [Ursprunglig ingångskälla]. 2 Välj en primär ingångskälla. Strömschema Ställ in tiderna för LCD-bildskärmens automatiska start och avstängning, inklusive ett schema att köra regelbundet (dagligen eller veckovis). 1 Välj [Pro-inställningar] t [Strömschema]. 2 Välj tiden / veckodagen för start och avstängning. Periodisk omstart Starta om LCD-bildskärmen vid en inställd tid. Detta kan schemalägga regelbundna omstarter (dagligen eller veckovis). Du kan välja om en omstart ska utföras eller inte när displayen är på. Vi rekommenderar att du schemalägger en periodisk omstart av LCD-bildskärmen för att bibehålla systemsäkerhet. 1 Välj [Pro-inställningar] t [Periodisk omstart]. 2 Sätt på funktionen [Periodisk omstart]. 3 Ställ in tiden, veckodagen för omstart av LCD-bildskärmen. 4 Välj om en omstart ska utföras eller inte när LCD-bildskärmen är på. Skärm/Fjärrkontroller Aktivera eller inaktivera knapparna på LCD-bildskärmen eller fjärrkontrollen. 1 Välj [Pro-inställningar] t [Skärm/ Fjärrkontroller]. 2 Välj ett alternativ. [Skärmkontroll]: Aktivera eller inaktivera knapparna på displayen. [IR fjärrkontroll]: Aktivera eller inaktivera knapparna på IR-fjärrkontrollen.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_08SE.fm master page: Left FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

Externa ingångar Definiera vilka ingångskällor som är tillgängliga. 1 Välj [Pro-inställningar] t [Externa ingångar]. 2 Välj en ingång. 3 Välj ett alternativ. [Användning med etiketter]: Ingångsinfoetiketten visas på skärmen. [Användning utan etiketter]: Ingångsinfoetiketten visas inte på skärmen. [Använd inte]: Ingången är inaktiverad i Pro-läge. BRAVIA Signage Free Gör att du kan spela upp filmer och stillbilder som finns lagrade på USB-lagringsmedia genom att sätta i USB-enheten i en USB-port på LCD-bildskärmen. Filer och format som stöds Videoformat*

MP4 AVC, MP4 AVC/HEVC (.mp4) MPEG TS AVC/MPEG2 (.m2ts) *1 Maximal upplösning som stöds är 3840 × 2160 för en 4K-modell och 1920 × 1080 för en 2K-modell.*2 Bilder per sekund är 30 fps. Fotoformat JPEG*

(.gif) *1 Maximal upplösning som stöds är 3840 × 2160 för en 4K-modell.*2 Maximal upplösning som stöds är 1920 × 1080 för en 2K-modell. Ljudformat MP3 (.mp3) (44,1 kHz, 48 kHz) (2 kanaler) AAC (.m4a) (44,1 kHz, 48 kHz) (2 kanaler) Vad som behöver förberedas Formatera USB-lagringsmediets filsystem med alternativet NTFS eller FAT32. Starta BRAVIA Signage Free Välj [BRAVIA Signage Free] på [Home]-skärmen på LCD-bildskärmen. Första gången du öppnar [BRAVIA Signage Free] visas skärmen [Grundläggande inställningar]. Nästa gång visas det registrerade innehållet. Du kan visa skärmen [Grundläggande inställningar] när du håller knappen 1 intryckt på fjärrkontrollen i mer än 3 sekunder. Om du aktiverar [Inställningar för lås] behöver du för att visa [BRAVIA Signage Free] ange PIN-koden. Grundläggande inställningar-skärminställningar [Liggande/Stående], [Övergångseffekt] och [Text]. Om du aktiverar [Presentations-läge] kan du manuellt välja föregående eller nästa innehåll med vänster/höger knapp på fjärrkontrollen. Bildspel-uppspelning Bildspel-uppspelning kommer att spela upp innehåll som finns lagrad på USB-lagringsmediet i alfabetisk ordning. 1 Skapa en ”media”-mapp i rotmappen på USB-lagringsmediet och kopiera innehållet. 2 Sätt i USB-lagringsmediet i en USB-port på LCD-bildskärmen. 3 Gå till [Home] t [BRAVIA Signage Free] för att visa skärmen [Grundläggande inställningar]. För att visa skärmen [Grundläggande inställningar] håller du knappen 1 intryckt på fjärrkontrollen i mer än 3 sekunder. 4 Ställ in [Uppspelningsläge] till [Bildspel]. 5 Välj [Starta]. Skapa spellista och spela upp En spellista kan skapas som specificerar uppspelningsordningen för innehållet som finns lagrat på USB-lagringsmediet. 1 Skapa en ”media”-mapp i rotmappen på USB-lagringsmediet och kopiera innehållet. 2 Sätt i USB-lagringsmediet i en USB-port på LCD-bildskärmen. 3 Gå till [Home] t [BRAVIA Signage Free] för att visa skärmen [Grundläggande inställningar]. För att visa skärmen [Grundläggande inställningar] håller du knappen 1 intryckt på fjärrkontrollen i mer än 3 sekunder. 4 Tryck på knappen RED på fjärrkontrollen för att skapa spellistan och visa skärmen [Inställningar för spellista]. Du kan kontrollera färgknappsfunktionen längst ner på skärmen. 5 Ange spellistenamnet via tangentbordet på skärmen. 6 Välj innehållet. Du kan lägga till innehållet genom att välja [+].E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_08SE.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

GBSE 7 Välj [OK]. Spellistan sparas och skärmen [Grundläggande inställningar] visas. 8 På skärmen [Grundläggande inställningar] ställer du in [Uppspelningsläge] till [Spellista] och väljer spellistenamnet för uppspelning, och sedan väljer du [Starta]. Schemalagd uppspelning av spellista Du kan ställa in uppspelningsschemat för spellistan. 1 Gå till [Home] t [BRAVIA Signage Free] för att visa skärmen [Grundläggande inställningar]. För att visa skärmen [Grundläggande inställningar] håller du knappen 1 intryckt på fjärrkontrollen i mer än 3 sekunder. 2 På skärmen [Grundläggande inställningar] trycker du på knappen GREEN på fjärrkontrollen. Skärmen [Inställningar för Schema] visas. 3 I [Inställningar för Schema] trycker du på knappen RED på fjärrkontrollen och skapar det nya schemat. 4 Välj [OK]. Schemat sparas och skärmen [Grundläggande inställningar] visas. 5 På skärmen [Grundläggande inställningar] ställer du in [Uppspelningsläge] till [Schemalagt], och sedan väljer du [Starta]. Obs!

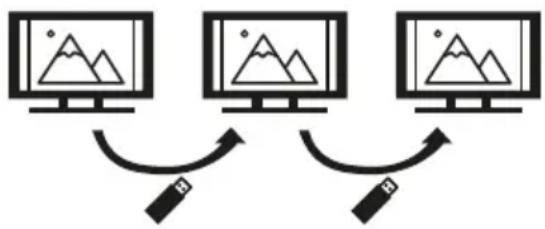

• Tid-/datuminställningarna för LCD-bildskärmen måste vara korrekta. Kopiera innehållet till LCD-bildskärmens Internlagring Du kan kopiera innehållet från USB-lagringsmediet till LCD-bildskärmens Internlagring. Du kan spela upp innehållet från LCD-bildskärmens Internlagring genom att ändra [Lagring]-inställningen till [Internlagring] på skärmen [Grundläggande inställningar]. 1 På skärmen [Grundläggande inställningar] trycker du på knappen YELLOW på fjärrkontrollen. Skärmen [Innehållshantering] visas. 2 Tryck på knappen GREEN på fjärrkontrollen för att importera innehåll. Tryck på knappen RED på fjärrkontrollen för att radera innehåll. Tryck på knappen YELLOW på fjärrkontrollen för flera val. Massimport / Massexport Du kan kopiera inställningarna och innehållet från en LCD-bildskärm till en annan med programvaran [BRAVIA Signage Free]. 1 Anslut USB-lagringsmediet till LCD-bildskärmen. 2 Gå till skärmen [Grundläggande inställningar], välj [Massimport] eller [Massexport]. [Massimport]: Importera inställningarna och innehållet från USB-lagringsmediet [Massexport]: Exportera inställningarna och innehållet till USB-lagringsmediet 3 Välj [OK] för att utföra Massimport / Massexport. Starta uppspelning automatiskt 1 Kopiera filen ”autorun.txt” till mappen ”sony” och innehållet till mappen ”media” i USB-lagringsmediet. 2 Anslut USB-lagringsmediet till LCD-bildskärmen efter att den satts på. 3 Skyltningsuppspelning startar när nätkabeln kopplas i igen.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_08SE.fm master page: Left FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

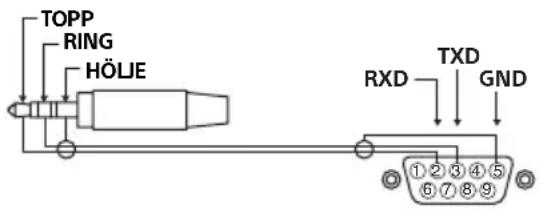

Kontrollfunktioner Du kan styra LCD-bildskärm från en extern tjänst via RS-232C. RS-232C-anslutningen förklaras kortfattat på denna sida. Upprätta RS-232C-anslutningen till LCD-bildskärm med hjälp av en 3,5 mm stereo-minikontakt. 3,5 mm stereo mini-kontakt När du etablerar RS-232C-anslutningen, genomför anslutningsinställningarna enligt nedan. Vi presenterar dataformatet för RS-232C-kommunikation nedan. (a) Begäranden från kontrollen till LCD-bildskärmen RS-232C Gränssnitt Anslutningsinställningar Baudhastighet 9600 bps Data 8 bit Paritet Ingen Start bit 1 bit Stopp bit 1 bit Flödeskontroll Ingen Data format Nej. Föremål Värde 1Rubrik 0x8C: Kontroll 2 Kategori 0x00 (bestämd) 3Funktion 0xXX 4 Längd 0xXX (=Data X+1 bit) 5Data 1 0xXX :: 0xXX :: 0xXX X+4 Data X 0xXX X+5 Kontrollera summa 0xXX

GBSE (b) Svar från LCD-bildskärmen till kontrollen Exempel på RS-232C kommunikationskommando beskrivs nedan. För mer information om RS-232C, vänligen kontakta din försäljningsrepresentant. Du kan styra LCD-bildskärmen via IP från en HTML5/Android-applikation på den externa enheten. Du kan hantera och övervaka information om ingång/ström, och styra LCD-bildskärmen som genom att t.ex. styra ingångskälla och volym. När du använder [IP-kontroll] ställer du in LCD-bildskärmen först enligt följande. Gå till [Inställningar] t [Nätverk och internet] t [IP-kontroll]. För enkel IP-kontroll,

• Aktivera [Enkel IP-kontroll]. För mer information om [IP-kontroll], vänligen kontakta din försäljningsrepresentant. Nej. Föremål Värde 1Rubrik 0x70 Svar 2 Svar 0x00 Avslutad (Normalt slut) 0x01 : Begränsa över (Abnormalt slut-överstiger max.värde) 0x02 : Begränsa över (Abnormalt slut-överstiger min.värde) 0x03 : Kommando avbrutet (abnormalt slut) 0x04 : Parse-fel (dataformatfel) 3 Kontrollera summa 0xXX Kommando exempel Kontroll Rubrik Kategori Funktion Längd Data 1 Data X Kontroll- summa Ström på/

Montera LCD-bildskärmen på väggen Använda Väggfästet (tillval) (SU-WL850 eller SU-WL450)* (medföljer ej) Till kunden: Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera LCD-bildskärmen, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv. Till Sony-återförsäljare och installatörer: Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt. Installationsinformation för väggfäste För instruktioner om installation av Väggfäste, se installationsinformationen (Väggfäste) på produktsidan för din LCD-bildskärmsmodell. https://www.sony.eu/support

• Följ instruktionsguiden som levereras med Väggfästet för din modell. Tillräcklig expertis krävs för att installera denna LCD-bildskärm, speciellt för att fastställa väggens styrka när det gäller att hålla upp LCD-bildskärmens vikt.

• Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.

• Endast en behörig servicetekniker bör utföra vägginstallationer.

• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive: Väggfäste SU-WL850 Väggfäste SU-WL450

• Använd de skruvar som levererades med Väggfästet när Väggfästet monteras på LCD-bildskärmen. De medföljande skruvarna är utformade enligt bilden mätt från Väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på Väggfästets modell. Användning av andra skruvar kan skada LCD-bildskärmen internt eller medföra att den faller ned.

• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du är redo att montera bordsstativet (endast modeller med bordsstativ). Förvara skruvarna oåtkomligt för små barn.
• Endast för begränsad region/land/modell. Använda Väggfästet (tillval) (förutom SU-WL850 eller SU-WL450) (medföljer ej) I bruksanvisningen för denna LCD-bildskärm ges endast stegen för att förbereda LCD-bildskärmen för vägginstallation innan den installeras på väggen. Din LCD-bildskärm kan monteras på en vägg med ett passande väggfäste (medföljer ej). Om bordsstativet är fastsatt på LCD-bildskärmen kan bordsstativet behöva tas loss från LCD-bildskärmen (endast modeller med bordsstativ). Förbered LCD-bildskärmen för väggfästet innan kablarna ansluts. Sony rekommenderar av säkerhetsskäl och för att skydda produkten, att installationen av din LCD-bildskärm på väggen utförs av kunniga personer. Försök inte installera den själv.

• Följ instruktionsguiden som levereras med Väggfästet för din modell. Tillräcklig expertis krävs för att installera denna LCD-bildskärm, speciellt för att fastställa väggens styrka när det gäller att hålla upp LCD-bildskärmens vikt.

• Skruvarna för installationen av väggfästet på LCD-bildskärmen medföljer ej.

• Längden på skruven för väggfästet varierar beroende på väggfästets tjocklek. Se bilden nedan. Felsökning För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, LCD-bildskärmen reagerar inte, eller nätverket är tappat, utför du följande steg. 1 Starta om din LCD-bildskärm genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder och välj [Starta om]. LCD-bildskärmen startar om. Om LCD-bildskärmen inte återställs, försök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på LCD-bildskärmen och släpp den sedan. Vänta i två minuter och anslut sedan strömsladden. Eller tryck på strömbrytarknappen på LCD-bildskärmen i ungefär 40 sekunder tills LCD-bildskärmen stängs av. 2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen. 3 Anslut din LCD-bildskärm till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din LCD-bildskärm uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar. När du ansluter LCD-bildskärmen till elnätet är det kanske inte möjligt att slå på LCD-bildskärmen under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller LCD-bildskärmen. Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen. Fjärrkontrollen fungerar inte.

Specifikationer System Skärmsystem LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning Ljudutgång (W) 10 + 10 Trådlös teknik Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® version 5.0 Frekvensområde (MHz) (Utgångseffekt (dBm)) Trådlöst LAN (LCD-bildskärm) 2400-2483,5 (<20,0), 5150-5250 (<23,0), 5250-5350 (<20,0), 5470-5725 (<20,0), 5725-5850 (<13,9) Bluetooth® (LCD-bildskärm) 2400-2483,5 (<10,0) Uttag för ingångar/utgångar / VIDEO IN Video/Ljudingång (Mini Jack) HDMI IN 1/2/3 (HDCP 2.3-kompatibel) Video: 4096 × 2160p (50, 60 Hz)*

I eARC-läge 7,1-kanals linjär PCM: 32/44,1/48 kHz 16-bitars, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos I ARC-läge Tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, Dolby Atmos DIGITAL AUDIO OUT (OPTICAL) Digitalt optiskt kontakt (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio) (Stereominiuttag) Hörlurar 1, 2 USB-port 1 och 2 har stöd för High Speed USB (USB 2.0) LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet garanteras inte.) REMOTE RS-232C, miniuttag Detta uttag är till för att ta emot den externa kontrollsignalen. Ström, informationsblad och annat Strömförsörjning 220 V – 240 V växelström (AC), 50 Hz Skärmstorlek (diagonalt uppmätt) (Ca.) (cm/tum) FW-75EZ20L: 189,3 / 75 FW-65EZ20L: 163,9 / 65 FW-55EZ20L: 138,8 / 55 FW-50EZ20L: 125,7 / 50 FW-43EZ20L: 108,0 / 43 Energiförbrukning i standbyläge*

GBSE Övrigt Valfritt tillbehör Väggfäste: SU-WL850 (förutom FW-50EZ20L / 43EZ20L), SU-WL450 Bordsstativ: FWA-ST1L (endast FW-43EZ20L), FWA-ST2L (endast FW-50EZ20L), FWA-ST3L (endast FW-65EZ20L / 55EZ20L) Användningstemperatur: 0 ºC – 40 ºC Luftfuktighet vid användning: 10 % – 80 % relativ luftfuktighet (icke-kondenserande) *1 Se menyn på skärmen för att ställa in [HDMI-signalformat]. *2 Anslut ditt ljudsystem till HDMI IN 3 för att sända LCD-bildskärmens ljud till ditt ljudsystem. *3 Specificerad standby-effekt uppnås när LCD-bildskärmen har avslutat nödvändiga interna processer. *4 Effektförbrukningen i standbyläge ökar när din LCD-bildskärm är ansluten till nätverket. Obs!

• Tillgången till valfria tillbehör beror på land/region/ LCD-bildskärmsmodell/lager.

• Design och specifikationer kan ändras utan förvarning.

• En del av instruktionerna på skärmen kanske inte gäller för din LCD-bildskärmsmodell.

• Informationsbladet i denna manual är för KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webbplats för information om (EU) 2019/2013. Information om varumärken

• Termerna HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress och HDMI-logotyperna är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc.

• Tillverkad på licens från Dolby Laboratories. Dolby, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories Licensing Corporation.

• Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.

• Google, YouTube och Android TV är varumärken som tillhör Google LLC.

• Wi-Fi®, Wi-Fi Alliance® och Wi-Fi Direct® är registrerade varumärken som tillhör Wi-Fi Alliance.

• Wi-Fi CERTIFIED™- och Wi-Fi CERTIFIED 6™-logotyperna är certifikationsmärken som tillhör Wi-Fi Alliance.

• Bluetooth®-ordmärket och -logotyperna är registrerade varumärken som ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Group Corporation och dess dotterbolag sker under licens.

• Apple, Apple Home, AirPlay och HomeKit är varumärken som tillhör Apple Inc., registrerade i USA och andra länder och regioner. För att använda AirPlay och Apple HomeKit med denna TV rekommenderas den senaste versionen av iOS, iPadOS, eller macOS.

• Omfattas av ett eller fler av de HEVC-patentkrav som finns förtecknade på patentlist.accessadvance.com.
