MANUAL DE UTILIZADOR FW55EZ20L SONY

Si activa [Bloquear ajustes], para ver [BRAVIA

Informações de segurança ..... 2

Diagrama de Ligações....4

Telecomando e Monitor LCD.....6

Definições Pro ....7

BRAVIA Signage Free .....8

Funções de controlo .....10

RS-232C....10

Controlo de IP 11

Instalar o Monitor LCD na parede...12

Resolução de problemas....13

Características técnicas .....14

Sobre os manuais

Este Monitor LCD vem com os seguintes manuais. Guarde os manuais para futuras consultas.

Guia de configuração

- Instalação e configuração do Monitor LCD.

Guia de referência (este manual) / Informações de segurança

- Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc.

Ajuda

Encontre mais resoluções de problemas e outras informações úteis diretamente no seu Monitor LCD. Carregue em HELP no telecomando para apresentar uma lista de tópicos.

Os menus de definições estão sujeitos a alteração sem aviso prévio.

IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizar o seu produto Sony. Utilizar o produto indica sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licença de software entre o utilizador e a Sony está disponível online no website da Sony (https://www.sony.net/tv-software-licenses/) ou no ecrã do seu produto. Vá a [Parâmetros] → [Sistema] → [Acerca de] → [Informações legais] → [Avisos e licenças].

Nota

• Antes de utilizar o Monitor LCD, por favor leia "Informações de segurança".
• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do Monitor LCD ou na embalagem.

AVISO IMPORTANTE

Aviso para Equipamento de Rádio

A Sony Corporation declara que os tipos de equipamento de rádio FW-75EZ20L, FW-65EZ20L, FW-55EZ20L, FW-50EZ20L, FW-43EZ20L estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: https://compliance.sony.eu

No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou dos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :

a banda 5150 - 5350 MHz está restringida apenas a operações no interior.

Informações de segurança

Instalação/Programação

Instale e utilize o Monitor LCD conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas.

Instalação

• O Monitor LCD deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque o Monitor LCD numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
• Instale o Monitor LCD num local onde não possa ser puxado, empurrado ou derrubado.

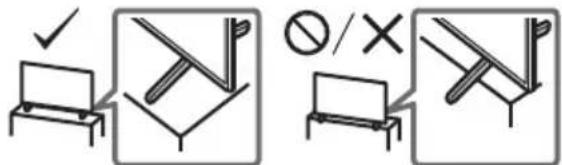

• Instale o Monitor LCD de forma a que o Suporte de mesa do Monitor LCD não fique de fora do suporte do Monitor LCD (não fornecido). Se o Suporte de mesa ficar de fora do suporte do Monitor LCD, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no Monitor LCD. (Apenas modelos com Suporte de Mesa)

• Antes de transportar o Monitor LCD, desligue todos os cabos.
• São necessárias duas ou mais pessoas para transportar um Monitor LCD de tamanho grande.
• Ao transportar manualmente o Monitor LCD, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.
• Quando levantar ou mover o Monitor LCD, segure-o firmemente pela parte de baixo.
• Quando manuseia ou monta o conjunto do Monitor LCD, não deite o Monitor LCD (apenas para o modelo do Monitor LCD aplicável).

• Não exponha o Monitor LCD a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o Monitor LCD ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

① ② 10 - 12 (mm) VS (fornecido) Parafuso M6 (não fornecido) ③ 1,5 N·m {15 kgf·cm} Cabo (não fornecido) ④ Parafuso (não fornecido)

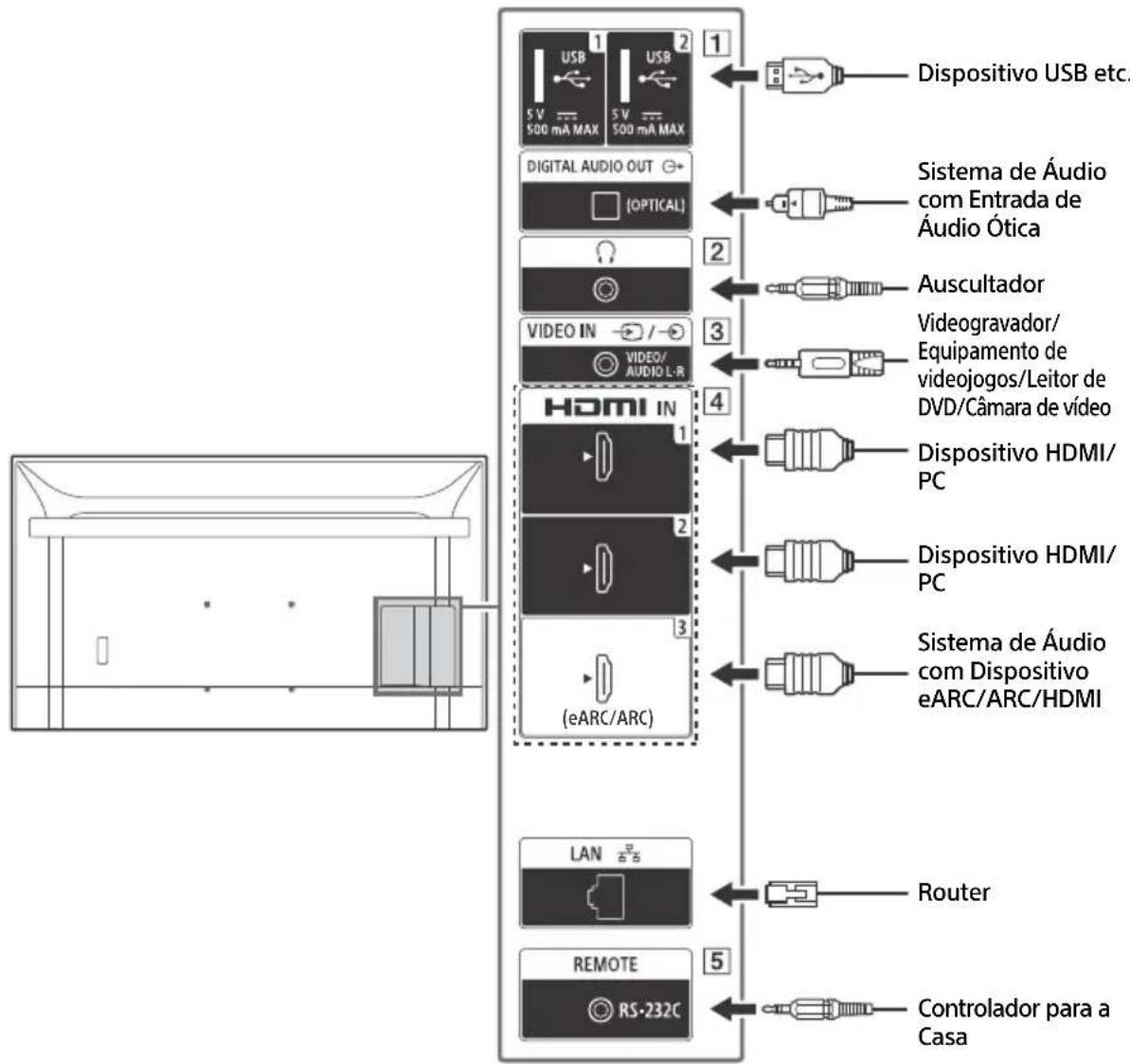

Diagrama de Ligações

Nota

- Os terminais e etiquetas podem variar dependendo da região/país/modelo do Monitor LCD.


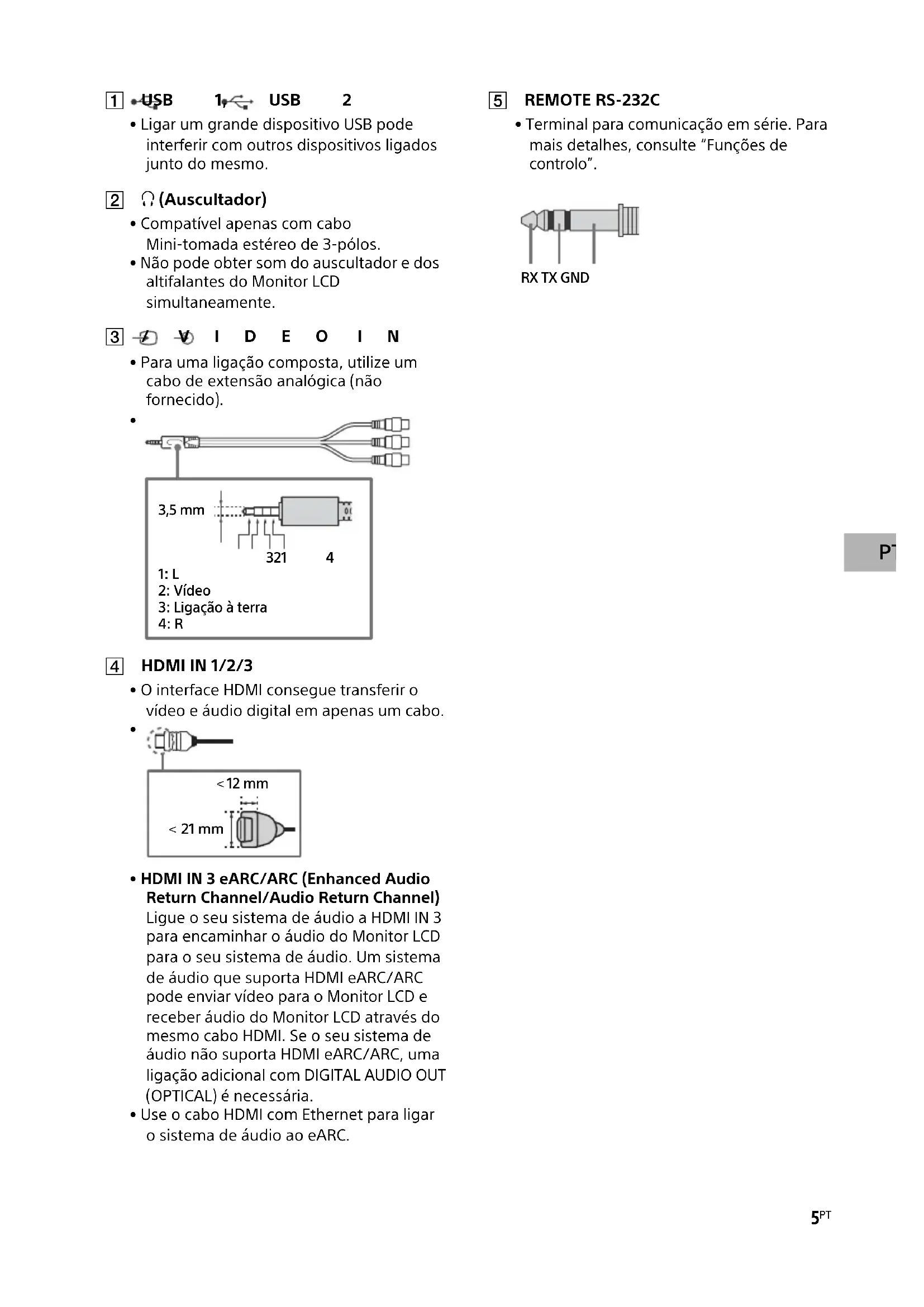

1 USB

1 USB 2

- Ligar um grande dispositivo USB pode interferir com outros dispositivos ligados junto do mesmo.

2 (Auscultador)

• Compatível apenas com cabo Mini-tomada estéreo de 3-pólos.
• Não pode obter som do auscultador e dos altifalantes do Monitor LCD simultaneamente.

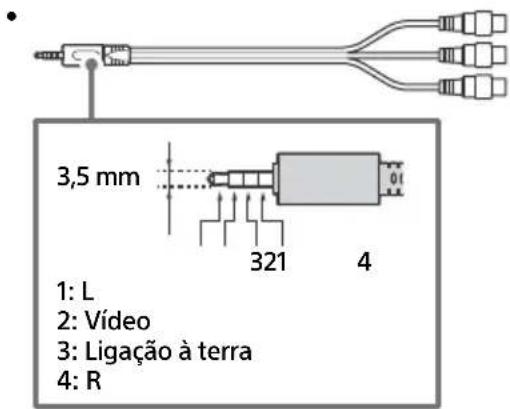

3 - √ I D E O I N

- Para uma ligação composta, utilize um cabo de extensão analógica (não fornecido).

3,5 mm 1: L 2: Vídeo 3: Ligação à terra 4: R

4 HDMI IN 1/2/3

- O interface HDMI consegue transferir o vídeo e áudio digital em apenas um cabo.

- HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do Monitor LCD para o seu sistema de áudio. Um sistema de áudio que suporta HDMI eARC/ARC pode enviar vídeo para o Monitor LCD e receber áudio do Monitor LCD através do mesmo cabo HDMI. Se o seu sistema de áudio não suporta HDMI eARC/ARC, uma ligação adicional com DIGITAL AUDIO OUT (OPTICAL) é necessária.

- Use o cabo HDMI com Ethernet para ligar o sistema de áudio ao eARC.

5 REMOTE RS-232C

- Terminal para comunicação em série. Para mais detalhes, consulte "Funções de controlo".

RX TX GND

Telecomando e Monitor LCD

A forma, disposição, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo do Monitor LCD/definições do Monitor LCD.

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 (Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc.

SYNC MENU: Apresentar o menu BRAVIA Sync.

(Desligar/ligar)

HDMI 1/2/3/4

2 Botões numéricos

(ponto)

cc

Botões coloridos

3 HELP: Apresentar menu de Ajuda.

(i+ (Ecrã de visualização): Apresentar informações.

/BACK

OPTIONS: Mostra uma lista de funções que pode ser usada nesse momento.

↑/↓/←/→/☐ (Navegação D-Pad): Menu de navegação e seleção no ecrã.

4 HOME/MENU

△ +/- (Volume)

AUDIO*: Seleccione o som da fonte multilíngue ou som duplo (dependendo da fonte do programa).

※ (Sem som)

CH/PAGE +/-

5

6 ⏻ (Desligar/ligar)

7 Sensor do telecomando / LED

* O atalho de acessibilidade fica disponível ao manter premido AUDIO.

Definições Pro

No [Definições Pro], pode usar várias funções convenientes para uso profissional.

Como utilizar as definições Pro

1 Prima o botão HOME/MENU no telecomando.
2 Vá a [Parâmetros] → [Definições Pro], depois selecione as definições desejadas.

Para cada definição, consulte o seguinte.

Iniciar as definições Pro

Todas as mudanças serão descartadas e as definições padrão serão restauradas.

Instalar APK

Instale o ficheiro APK para a app Android TV no ecrã utilizando um dispositivo USB.

1 Seleccionar [Definições Pro] → [Instalar APK].

2 Selezione um APK.

Nota

- Este menu apenas aparece quando o ficheiro .apk existe no dispositivo USB.

Otimização da entrada de PC

Mostra o típico formato de PC em ecrã completo mantendo o rácio de aspeto.

1 Selecionar [Definições Pro] → [Otimização da entrada de PC].

2 Mudar as definições. A definição padrão está Desligada.

Ativar ao sinal

a) Ligar automaticamente o Monitor LCD e mudar entrada quando a entrada HDMI está ligada.
b) Desligar automaticamente o Monitor LCD quando a entrada HDMI está desligada.

1 Selecionar [Definições Pro] → [Ativar ao sinal].

2 Selecionar a opção. [Desativar] (Padrão): A função está desativada. [Sempre ativado]: Ambas as funções a) e b) estão ativadas. [Apenas mudança de entrada]: Apenas a função a) está ativada. [Horas específicas]: Você pode especificar o tempo de início/fim durante o qual a função está ativada.

Bloquear definições

Pode proteger as definições do [Definições Pro] através de um PIN.

1 Selecionar [Definições Pro] → [Bloquear definições].
2 Defina o PIN seguindo a instrução no ecrã.

Defina a entrada que é apresentada quando o Monitor LCD está ligado.

1 Selecionar [Definições Pro] → [Fonte de entrada inicial].
2 Seleccione uma fonte de entrada primária.

Programar Ligar/Desligar

Defina as horas para o Monitor LCD ligar e desligar automaticamente, incluindo um calendário para funcionar periodicamente (diariamente ou semanalmente).

1 Selecionar [Definições Pro] → [Programar Ligar/Desligar].
2 Seleccione a hora / dia da semana para ligar e desligar.

Reinício periódico

Reiniciar o Monitor LCD numa hora definida. Isto pode agendar reinícios periódicos (diariamente ou semanalmente). Você pode selecionar se um reinício deve ser executado ou não enquanto o ecrã está ligado. Recomendamos agendar um reinício periódico do Monitor LCD para manter a estabilidade do sistema.

1 Selecionar [Definições Pro] → [Reinício periódico].
2 Ligar a função [Reinício periódico].
3 Definir a hora, o dia da semana para reiniciar o Monitor LCD.
4 Selecionar se um reinício deve ser executado ou não enquanto o Monitor LCD está ligado.

Monitor/Telecomandos

Ativa ou desativa os botões no Monitor LCD ou no telecomando.

1 Selecionar [Definições Pro] → [Monitor/Telecomandos].
2 Selecionar uma opção. [Controlo do monitor]: Ativa ou desativa os botões no ecrã. [Telecomando de IV]: Ativa ou desativa os botões no telecomando de IV.

Entradas Externas

Definir quais as fontes de entrada disponíveis.

1 Selecionar [Definições Pro] → [Entradas externas].
2 Selecionar uma entrada.
3 Selecionar uma opção. [Utilizar com etiquetas]: A etiqueta de informação da entrada aparece no ecrã. [Utilizar sem etiquetas]: A etiqueta de informação da entrada não aparece no ecrã. [Não usar]: A entrada está desativada no modo Pro.

BRAVIA Signage Free

Permite-lhe reproduzir filmes e imagens fixas que estão guardadas num dispositivo USB, insira o dispositivo USB numa porta USB no Monitor LCD.

*1 A resolução máxima suportada é 3840 × 2160 para um modelo 4K e 1920 × 1080 para um modelo 2K.
*2 A taxa de fotograma é de 30 fps.

Formato de fotografia JPEG*1 (.jpg, .jpeg) BMP*2 (.bmp) PNG*2 (.png) GIF*2 (.gif)

*1 A resolução máxima suportada é 3840 × 2160 para um modelo 4K.
*2 A resolução máxima suportada é 1920 × 1080 para um modelo 2K.

Formato áudio MP3 (.mp3) (44,1 kHz, 48 kHz) (2 canais) AAC (.m4a) (44,1 kHz, 48 kHz) (2 canais)

O que preparar

Formatar o sistema de ficheiro do dispositivo USB utilizando a opção NTFS ou FAT32.

Iniciar BRAVIA Signage Free

Seleccionar [BRAVIA Signage Free] no ecrã [Home] do Monitor LCD. A primeira vez que abrir [BRAVIA Signage Free], é mostrado o ecrã [Definições básicas]. Da próxima vez são apresentados conteúdos registados.

Você pode apresentar o ecrã [Definições básicas] quando mantem premido o botão 1 no telecomando durante mais de 3 segundos. Se ativar [Bloquear definições], para ver [BRAVIA Signage Free], coloque o código PIN.

Definições do ecrã Definições básicas

[Horizontal/vertical], [Efeito de transição] e [Texto].

Se você ativar o [Modo de apresentação], pode selecionar manualmente o conteúdo anterior ou o seguinte com o botão esquerda/direita no telecomando.

Reprodução da apresentação

A reprodução da apresentação irá reproduzir conteúdo alfabeticamente que está guardado no dispositivo USB.

1 Crie uma pasta "media" na pasta raiz do dispositivo USB e copie os conteúdos.
2 Insira o dispositivo USB numa porta USB no Monitor LCD.
3 Vá para [Home] → [BRAVIA Signage Free], para apresentar o ecrã [Definições básicas]. Para mostrar o ecrã [Definições básicas] mantenha premido o botão 1 no telecomando durante mais de 3 segundos.
4 Defina o [Modo de reprodução] para [Apresentação].
5 Seleccionar [Iniciar].

Crie uma lista de reprodução e reproduza

Uma lista de reprodução pode ser criada que especifique a ordem de reprodução dos conteúdos guardados no dispositivo USB.

1 Crie uma pasta "media" na pasta raiz do dispositivo USB e copie os conteúdos.
2 Insira o dispositivo USB numa porta USB no Monitor LCD.
3 Vá para [Home] → [BRAVIA Signage Free], para apresentar o ecrã [Definições básicas]. Para mostrar o ecrã [Definições básicas] mantenha premido o botão 1 no telecomando durante mais de 3 segundos.
4 Prima o botão RED no telecomando para criar a lista de reprodução e apresentar o ecrã [Definições da lista de reprodução]. Você pode verificar a função botão colorido na parte inferior do ecrã.
5 Coloque o nome da lista de reprodução com o teclado apresentado no ecrã.

6 Seleccione o conteúdo. Você pode adicionar o conteúdo escolhendo [+].
7 Selecionar [OK]. A Lista de reprodução está guardada e o ecrã [Definições básicas] é apresentado.
8 No ecrã [Definições básicas], defina o [Modo de reprodução] para [Lista de reprodução] e selecione o nome da lista de reprodução para reproduzir, depois selecione [Iniciar].

Reprodução da lista de reprodução agendada

Você pode definir o agendamento da reprodução para a lista de reprodução.

1 Vá para [Home] → [BRAVIA Signage Free], para apresentar o ecrã [Definições básicas]. Para mostrar o ecrã [Definições básicas] mantenha premido o botão 1 no telecomando durante mais de 3 segundos.
2 No ecrã [Definições básicas], prima o botão GREEN no telecomando. É apresentado o ecrã [Agendar definições].
3 Em [Agendar definições], prima o botão RED no telecomando, e crie o novo agendamento.
4 Selecionar [OK]. O Agendamento está guardado e o ecrã [Definições básicas] é apresentado.
5 No ecrã [Definições básicas], defina o [Modo de reprodução] para [Agendado], depois selecione [Iniciar].

Nota

- As definições da hora/data do Monitor LCD têm de estar corretas.

Copie os conteúdos para o armazenamento interno do Monitor LCD

Você pode copiar os conteúdos do dispositivo USB para o armazenamento interno do Monitor LCD.

Você pode reproduzir os conteúdos do armazenamento interno do Monitor LCD mudando a definição [Armazenamento] para [Armazenamento interno] no ecrã [Definições básicas].

1 No ecrã [Definições básicas], prima o botão YELLOW no telecomando. É apresentado o ecrã [Gestão de conteúdos].
2 Prima o botão GREEN no telecomando para importar conteúdo. Prima o botão RED no telecomando para eliminar conteúdo. Prima o botão YELLOW no telecomando para múltiplas seleções.

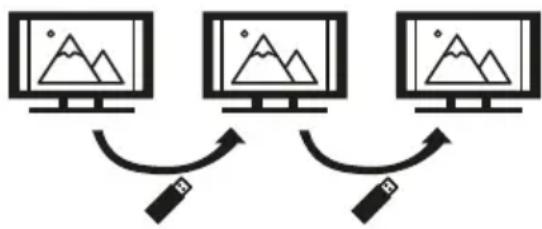

Importação em lote / Exportação em lote

Pode copiar as definições e conteúdo de um Monitor LCD para outro utilizando o software [BRAVIA Signage Free].

1 Ligue o dispositivo USB ao Monitor LCD.
2 Vá ao ecrã [Definições básicas], selecione [Importação em lote] ou [Exportação em lote].
[Importação em lote]: Importa as definições e conteúdo do dispositivo USB [Exportação em lote]: Exporta as definições e conteúdo para o dispositivo USB
3 Seleccione [OK] para executar Importação em lote / Exportação em lote.

Iniciar reprodução automaticamente

1 Copiar o ficheiro "autorun.txt" para a pasta "sony" e conteúdos para a pasta "media" do dispositivo USB.
2 Ligue o dispositivo USB ao Monitor LCD depois de o ligar.
3 Inicia a reprodução Signage quando o cabo de alimentação está ligado outra vez.

Funções de controlo

RS-232C

Pode controlar o Monitor LCD a partir de um serviço externo através de RS-232C. A ligação RS-232C é explicada de forma breve nesta página.

Interface

Estabeleça a ligação RS-232C ao Monitor LCD através de uma ligação mini-tomada estéreo de 3,5 mm.

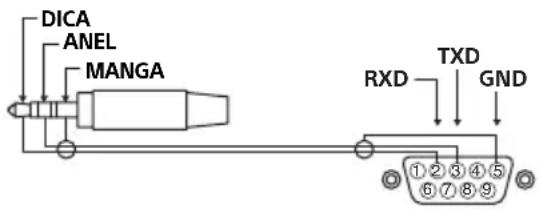

Ligação mini-tomada estéreo de 3,5 mm

DICA ANEL MANGA RXD TXD GND ①②③④⑤ ⑥⑦⑧⑨

DICA: Monitor LCD → Controlador ANEL: Controlador → Monitor LCD

Definições de ligação

Quando estabelecer a ligação RS-232C, use as definições abaixo.

Taxa de Baud 9600 bps

Dados 8 bit

Paridade Nenhuma

Bit inicial 1 bit

Bit de paragem 1 bit

Controlo de fluxo Nenhuma

Formato dos dados

Apresentamos o formado de dados para a ligação RS-232C abaixo.

(a) Pedidos do controlador ao Monitor LCD

N.° Item Valor
1	C	o	n	e	c	t	o
2	Categoria		0x00	(fixo)
3	Função		0xXX
4	Comprimento		0xXX	(=Dados X+1 byte)
5	Dados 1		0xXX
:	:		0xXX
:	:		0xXX
X+4	Dados X		0xXX
X+5	Verificação		0xXX

(b) Respostas do Monitor LCD para o controlador

N.° Item Valor
1 Conector 0x70 Resposta
2 Resposta 0x00 Completo (Término Normal)
	0x01 : Fim de Limite(Valor máximo Anómalo de Término-Excedido)
	0x02 : Fim de Limite(Valor mínimo Anómalo de Término-Excedido)
	0x03 : Comando Cancelado (Término Anómalo)
	0x04 : Erro na análise (Erro no Formato dos Dados)
3 Verificação 0xXX

Exemplo de comando

Exemplos do comando de comunicação RS-232C são explicados abaixo.

Controlo Início	Categoria	Função	Comprimento	Dados 1	Dados X	Verificação
Ligar/desligar	0x8C	0x00	0x00	0x02	0x00(desligar)	-0x8E
					0x01 (ligar)	-0x8F
Seleção de entrada HDMI	0x8C	0x00	0x02	0x03	0x04(HDMI)	0x01 (#1)0x96
						0x02 (#2)0x97
						0x03 (#3)0x98
						0x04 (#4)0x99

Para mais informações sobre o RS-232C, contacte o seu representante de vendas.

Controlo de IP

Pode controlar o Monitor LCD através de IP a partir de uma aplicação HTML5/Android no dispositivo externo. Pode gerir e monitorizar informação de entrada/energia, controlar o Monitor LCD bem como a fonte de entrada e o volume.

Nome do protocolo	Camada	Formato	Autenticação	Explicação
Controle de IP Simples	TCP	Byte stream	Não disponível	Só são suportadas funções típicas.

Definições de Monitor LCD

Quando usa o [Controlo de IP], defina primeiro o Monitor LCD como se segue.

Vá a [Parâmetros] → [Rede e Internet] → [Controlo de IP].

Para Controle de IP Simples,

- Permitir [Controle de IP Simples].

Para mais informações sobre o [Controlo de IP], contacte o seu representante de vendas.

Instalar o Monitor LCD na parede

Utilizar o Suporte de Parede opcional (SU-WL850 ou SU-WL450)\* (não fornecido)

Para os clientes:

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu Monitor LCD seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

Informações de instalação do Suporte de parede

Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na página do produto para o modelo do seu Monitor LCD. https://www.sony.eu/support

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este Monitor LCD, especialmente para determinar a resistência da parede para suportar o peso do Monitor LCD.
• A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.
• Só técnicos de assistência qualificados devem realizar as instalações de Suporte de parede.
• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir:
  —Suporte de parede SU-WL850
  —Suporte de parede SU-WL450
• Certifique-se de que utiliza os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no Monitor LCD. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do Suporte de parede.

O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte de parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no Monitor LCD ou fazer com que caia, etc.

10 - 12 (mm) Parafuso (M6) Suporte de parede VS

• Certifique-se de que armazena os parafusos não utilizados e o Suporte de Mesa num local seguro até estar pronto para prender o Suporte de Mesa (apenas modelos com Suporte de Mesa). Mantenha os parafusos fora do alcance de crianças pequenas.

* Apenas para determinadas regiões/países/modelos.

Utilizar o Suporte de Parede opcional (exceto para SU-WL850 ou SU-WL450) (não fornecido)

Este manual de instruções do Monitor LCD fornece apenas os passos para preparar o Monitor LCD para a instalação na parede antes deste ser instalado na parede.

O Monitor LCD pode ser montado numa parede utilizando um Suporte de parede (não fornecido). Se o Suporte de Mesa estiver encaixado no Monitor LCD, o Monitor LCD pode ter de ser desencaixado do Suporte de Mesa (apenas modelos com Suporte de Mesa). Prepare o Monitor LCD para o Suporte de parede antes de efetuar as ligações com o cabo.

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do Monitor LCD na parede seja realizada por profissionais qualificados. Não tente instalá-lo por si próprio.

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este Monitor LCD, especialmente para determinar a resistência da parede para suportar o peso do Monitor LCD.
• Os parafusos para instalar o Suporte de Parede no Monitor LCD não são fornecidos.

- O comprimento do parafuso do Suporte de Parede difere dependendo da espessura do Suporte de Parede. Consulte a figura abaixo.

10 - 12 (mm) Parafuso (M6) Suporte de parede VS

Resolução de problemas

Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o Monitor LCD não responde ou se perdeu a rede, realize os passos seguintes.

1 Reinicie o seu Monitor LCD premindo o botão de alimentação no telecomando durante cerca de cinco segundos e selecione [Reiniciar]. O Monitor LCD irá reiniciar. Se o Monitor LCD não recuperar, tente desligar o cabo de alimentação e, em seguida, prima o botão de alimentação no Monitor LCD e solte-o. Espere dois minutos e ligue o cabo de alimentação. Em alternativa, prima o botão de alimentação no Monitor LCD durante cerca de 40 segundos até o Monitor LCD se desligar.
2 Consulte o menu Ajuda carregando em HELP no telecomando.
3 Ligue o Monitor LCD à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu Monitor LCD atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho.

Quando liga o Monitor LCD, o Monitor LCD pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no Monitor LCD.

Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.

O telecomando não funciona.

- Substitua as pilhas.

Ecrã LCD (Visor de cristais líquidos),

Retroiluminação LED

Saída de som (W)

10 + 10

Tecnologia sem fios

Protocolo IEEE 802.11a/b/g/n/ac

Bluetooth® Versão 5.0

Gama de frequência (MHz) (Potência de saída (dBm))

LAN Sem fios (Monitor LCD)

2400-2483,5 (<20,0), 5150-5250 (<23,0),

5250-5350 (<20,0), 5470-5725 (<20,0),

5725-5850 (<13,9)

Bluetooth ^® (Monitor LCD)

2400-2483,5 (<10,0)

Entrada de vídeo/áudio (mini-tomada)

HDMI IN 1/2/3 (compatível com HDCP 2.3)

Vídeo:

4096 × 2160p (50, 60 Hz)^*1 , 4096 × 2160p

(24 Hz), 3840 × 2160p (50, 60 Hz)* ^1 , 3840 ×

Tomada digital ótica (PCM linear de dois

canais: 48 kHz 16 bits, Dolby Audio)

Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.)

REMOTE

RS-232C, mini-tomada

Esta tomada é para receber o sinal exteriorde controlo.

Alimentação, Ficha de Produto e outros

Dimensões do ecrã (medido diagonalmente)

(Aprox.) (cm/polegadas)

FW-75EZ20L: 189,3 / 75

FW-65EZ20L: 163,9 / 65

FW-55EZ20L: 138,8 / 55

FW-50EZ20L: 125,7 / 50

Resolução do ecrã (horizontal × vertical) (pixéis)

3840 × 2160

Potência nominal

500 mA (para USB 1/2)

Dimensões (Aprox.) (larg. × alt. × prof.) (cm)

Acessórios opcionais

Suporte de parede: SU-WL850 (exceto para FW-50EZ20L / 43EZ20L), SU-WL450

Suporte de Mesa: FWA-ST1L (apenas nos modelos FW-43EZ20L), FWA-ST2L (apenas nos modelos FW-50EZ20L), FWA-ST3L (apenas nos modelos FW-65EZ20L / 55EZ20L)

Temperatura de operação: 0 °C – 40 °C

Humidade operacional: 10 % – 80 % HR (não condensada)

*1 Consulte o menu no ecrã para definir [Formato de sinal HDMI].

*2 Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do Monitor LCD para o seu sistema de áudio.

*3 A energia em modo de espera (standby) especificada é atingida depois do Monitor LCD concluir os processos internos necessários.

*4 O consumo de energia em modo de espera (standby) irá aumentar quando o Monitor LCD estiver ligado à rede.

Nota

• A disponibilidade dos acessórios opcionais depende dos países/região/modelo de Monitor LCD/stock.
• O design e as características técnicas estão sujeitas a alteração sem aviso prévio.
• Algumas das instruções apresentadas no ecrã poderão não ser aplicadas ao seu modelo de Monitor LCD.
• A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicional.

Informação da marca registada

• Os termos HDMI, HDMI High-Definition Multimedia Interface (interface multimédia de alta-definição), a apresentação comercial HDMI e os Logótipos HDMI são marcas comerciais ou marcas registadas da HDMI Licensing Administrator, Inc.
• Fabricado sob licença da Dolby Laboratories. Dolby, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories Licensing Corporation.
• Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.
• Google, YouTube e Android TV são marcas registada da Google LLC.
• Wi-Fi®, Wi-Fi Alliance® e Wi-Fi Direct® são marcas comerciais registadas da Wi-Fi Alliance.

• Os logos Wi-Fi CERTIFIED™ e Wi-Fi CERTIFIED 6™ são marcas de certificação da Wi-Fi Alliance.

• O símbolo da palavra e os logótipos Bluetooth® são marcas comerciais registadas da Bluetooth SIG, Inc. e qualquer utilização desses símbolos por parte da Sony Group Corporation e respetivas filiais está sob licença.

• Apple, Apple Home, AirPlay e HomeKit são marcas comerciais da Apple Inc., registadas nos E.UA. e noutros países e regiões. Para utilizar o AirPlay e o Apple HomeKit com esta TV, recomenda-se a versão mais recente do iOS, iPadOS ou macOS.
• Abrangido por uma ou mais reivindicações das patentes HEVC enumeradas em patentlist.accessadvance.com.
• Todas as outras marcas registadas são propriedade dos seus respetivos proprietários.

Número de Registro do Produto (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

FW-75EZ20L (1589637), FW-65EZ20L (1589636), FW-55EZ20L (1589635), FW-50EZ20L (1589634), FW-43EZ20L (1589633).

Indice

NOTA IMPORTANTE....2
