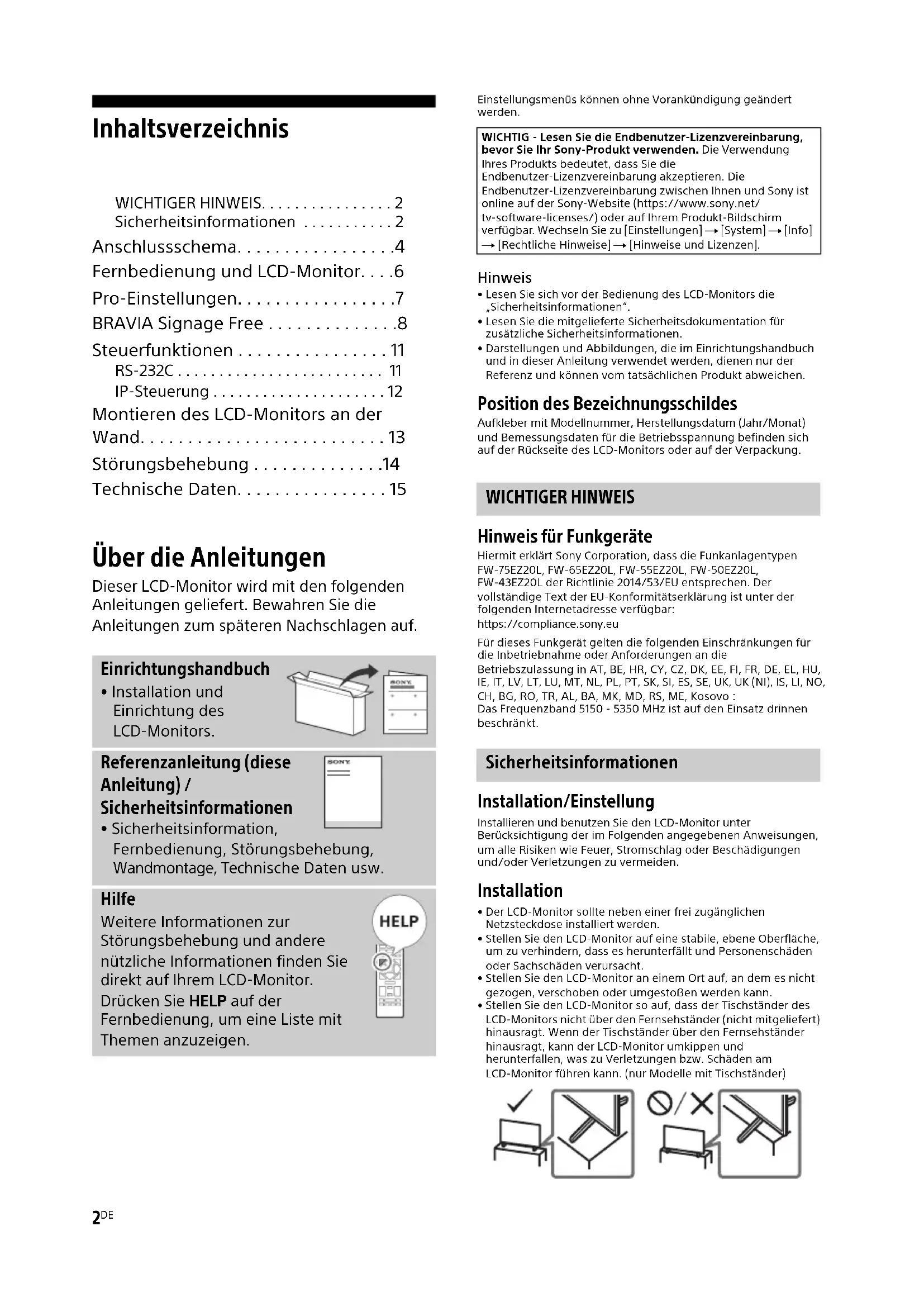

• Inhaltsverzeichnis WICHTIGER HINWEIS p. 2
• Sicherheitsinformationen p. 2
• Anschlussschema p. 4
• Fernbedienung und LCD-Monitor p. 6
• Pro-Einstellungen p. 7
• BRAVIA Signage Free p. 8
• Steuerfunktionen p. 11
• RS-232C p. 11
• IP-Steuerung p. 12
• Montieren des LCD-Monitors an der Wand p. 13
• Störungsbehebung p. 14
• Technische Daten Einstellungsmenüs können ohne Vorankündigung geändert werden. Hinweis p. 15

• Lesen Sie sich vor der Bedienung des LCD-Monitors die „Sicherheitsinformationen“.• Lesen Sie die mitgelieferte Sicherheitsdokumentation für zusätzliche Sicherheitsinformationen.• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen. Position des Bezeichnungsschildes Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat) und Bemessungsdaten für die Betriebsspannung befinden sich auf der Rückseite des LCD-Monitors oder auf der Verpackung. Hinweis für Funkgeräte Hiermit erklärt Sony Corporation, dass die Funkanlagentypen FW-75EZ20L, FW-65EZ20L, FW-55EZ20L, FW-50EZ20L, FW-43EZ20L der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://compliance.sony.euFür dieses Funkgerät gelten die folgenden Einschränkungen für die Inbetriebnahme oder Anforderungen an die Betriebszulassung in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :Das Frequenzband 5150 - 5350 MHz ist auf den Einsatz drinnen beschränkt. Installation/Einstellung Installieren und benutzen Sie den LCD-Monitor unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden. Installation

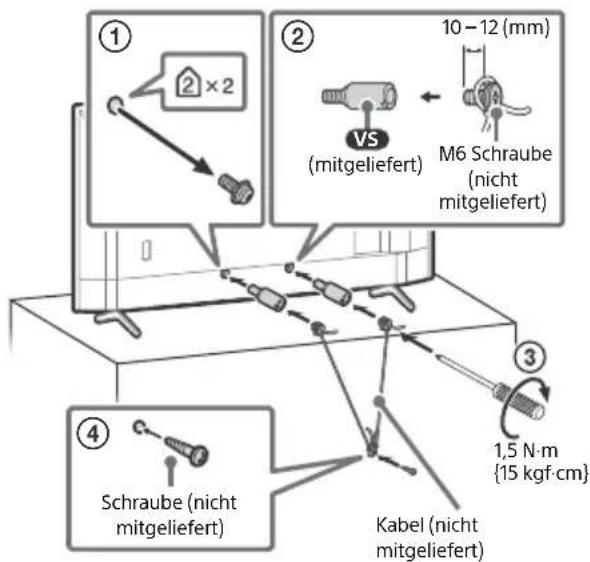

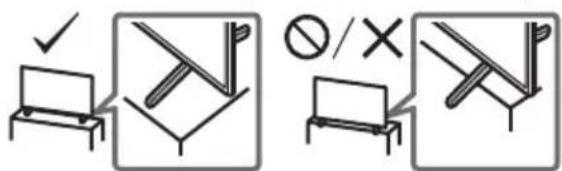

• Der LCD-Monitor sollte neben einer frei zugänglichen Netzsteckdose installiert werden.• Stellen Sie den LCD-Monitor auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Sachschäden verursacht.• Stellen Sie den LCD-Monitor an einem Ort auf, an dem es nicht gezogen, verschoben oder umgestoßen werden kann.• Stellen Sie den LCD-Monitor so auf, dass der Tischständer des LCD-Monitors nicht über den Fernsehständer (nicht mitgeliefert) hinausragt. Wenn der Tischständer über den Fernsehständer hinausragt, kann der LCD-Monitor umkippen und herunterfallen, was zu Verletzungen bzw. Schäden am LCD-Monitor führen kann. (nur Modelle mit Tischständer) Über die Anleitungen Dieser LCD-Monitor wird mit den folgenden Anleitungen geliefert. Bewahren Sie die Anleitungen zum späteren Nachschlagen auf. Einrichtungshandbuch

• Installation und Einrichtung des LCD-Monitors. Referenzanleitung (diese Anleitung) / Sicherheitsinformationen

• Sicherheitsinformation, Fernbedienung, Störungsbehebung, Wandmontage, Technische Daten usw. Hilfe Weitere Informationen zur Störungsbehebung und andere nützliche Informationen finden Sie direkt auf Ihrem LCD-Monitor. Drücken Sie HELP auf der Fernbedienung, um eine Liste mit Themen anzuzeigen. WICHTIG - Lesen Sie die Endbenutzer-Lizenzvereinbarung, bevor Sie Ihr Sony-Produkt verwenden. Die Verwendung Ihres Produkts bedeutet, dass Sie die Endbenutzer-Lizenzvereinbarung akzeptieren. Die Endbenutzer-Lizenzvereinbarung zwischen Ihnen und Sony ist online auf der Sony-Website (https://www.sony.net/tv-software-licenses/) oder auf Ihrem Produkt-Bildschirm verfügbar. Wechseln Sie zu [Einstellungen] t [System] t [Info] t [Rechtliche Hinweise] t [Hinweise und Lizenzen]. WICHTIGER HINWEIS SicherheitsinformationenE:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_05DE.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

• Vor dem Transport des LCD-Monitors ziehen Sie bitte alle Kabel aus dem Gerät.• Zum Transport eines großen LCD-Monitors sind zwei oder mehr Personen nötig.• Wenn Sie den LCD-Monitor ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.• Halten Sie den LCD-Monitor sicher an der Unterseite fest, wenn Sie es anheben oder transportieren.• Legen Sie den LCD-Monitor nicht hin, wenn Sie ihn aufstellen oder montieren (nur bei entsprechenden LCD-Monitor-Modellen).• Setzen Sie den LCD-Monitor beim Transport weder Stössen noch starken Erschütterungen aus.• Wenn Sie den LCD-Monitor für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton. Verhinderung des Umkippens (nur Modelle mit Tischständer) FW-65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L

1,5 N·m{15 kgf·cm}M6 Schraube (nicht mitgeliefert)Kabel (nicht mitgeliefert)Schraube (nicht mitgeliefert)

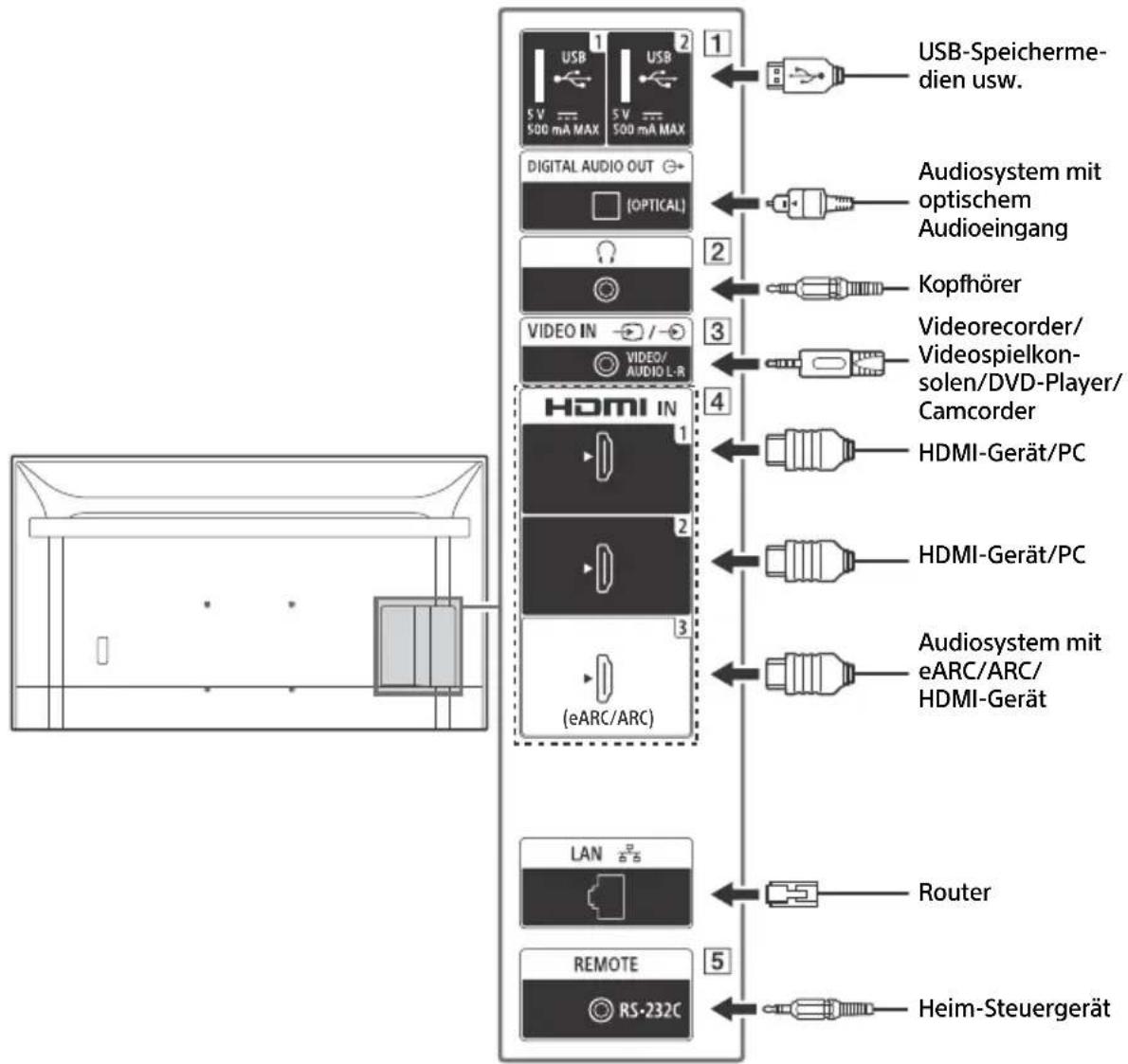

Anschlussschema Hinweis

• Anschlüsse und Bezeichnungen können je nach Region, Land und Modell des LCD-Monitors variieren. (eARC/ARC) USB-Speicherme- dien usw. Videorecorder/ Videospielkon- solen/DVD-Player/ Camcorder Kopfhörer HDMI-Gerät/PC Audiosystem mit eARC/ARC/ HDMI-Gerät Router Heim-Steuergerät HDMI-Gerät/PC Audiosystem mit optischem AudioeingangE:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_05DE.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

• Wenn Sie hier ein großes USB-Gerät anschließen, kann das die daneben angeschlossenen Geräte behindern. (Kopfhörer)

• Unterstützt nur 3-polige Stereo-Minibuchse.

• Sie können den Ton nicht gleichzeitig über die Kopfhörer und die Lautsprecher des LCD-Monitors ausgeben. / VIDEO IN

• Bei einer Composite-Verbindung verwenden Sie ein Verlängerungskabel für analoge Eingänge (nicht mitgeliefert).

• Per HDMI-Schnittstelle können digitale Video- und Audiodaten mit einem einzigen Kabel übertragen werden.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Schließen Sie Ihr Audiosystem an HDMI IN 3 an, um den Ton des LCD-Monitors an Ihr Audiosystem weiterzuleiten. Ein Audiosystem, das HDMI eARC/ARC unterstützt, kann Videosignale an den LCD-Monitor senden und über dasselbe HDMI-Kabel Audiosignale vom LCD-Monitor empfangen. Wenn Ihr Audiosystem HDMI eARC/ARC nicht unterstützt, ist eine zusätzliche Verbindung mit DIGITAL AUDIO OUT (OPTICAL) erforderlich.

• Verwenden Sie das HDMI-Kabel mit Ethernet zur Verbindung des Audiosystems mit eARC.

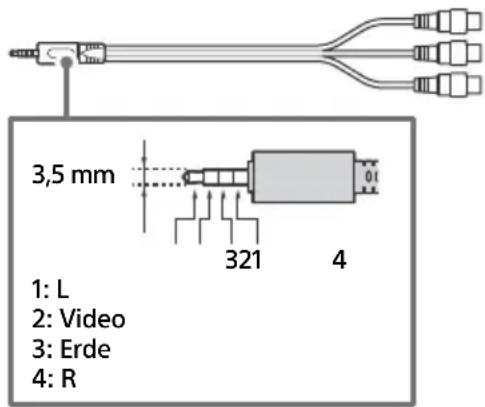

• Anschluss für die serielle Kommunikation. Einzelheiten dazu finden Sie unter „Steuerfunktionen“. 32143,5 mm 1: L 2: Video3: Erde 4: R

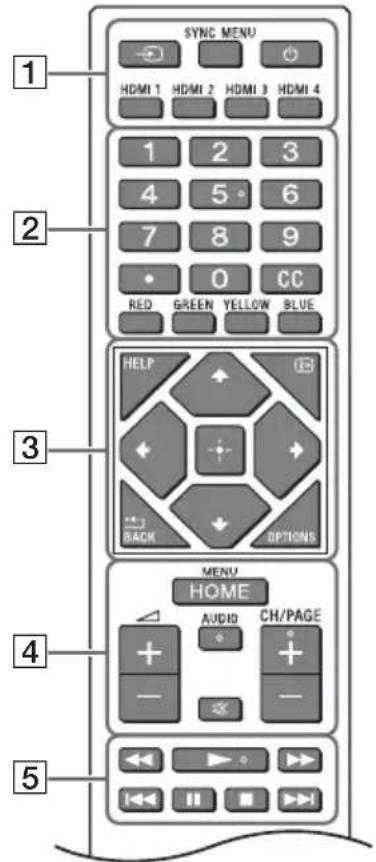

Fernbedienung und LCD-Monitor Die Form der Fernbedienung sowie Layout, Verfügbarkeit und Funktion der Fernbedienungstasten können abhängig von der Region/vom Land/vom LCD-Monitormodell/von den LCD-Monitoreinstellungen variieren. (Eingangswahl): Eingangsquelle usw. anzeigen lassen und auswählen. SYNC MENU: Rufen Sie das BRAVIA Sync-Menü auf. (Power) HDMI 1/2/3/4 Zifferntasten (Punkt)

Farbtasten HELP: Zeigen Sie das Hilfe-Menü an. (Bildschirmdarstellung): Zeigt Informationen an. /BACK OPTIONS: Zeigt eine Liste der Funktionen an, die zu diesem Zeitpunkt verwendet werden können. //// (Steuerkreuz zur Navigation): Navigation und Auswahl auf dem Bildschirmmenü. HOME/MENU +/– (Lautstärke) AUDIO*: Auswahl von mehrsprachigem Ton oder Zweikanalton (abhängig von der Programmquelle). (Stummschalten) CH/PAGE +/–

(Power) Sensor der Fernbedienung / LED

• Tastenkombinationen für Eingabehilfen stehen zur Verfügung, indem AUDIO gedrückt gehalten wird.

GBDE Pro-Einstellungen Im [Pro-Einstellungen] stehen Ihnen verschiedene komfortable Funktionen für den professionellen Einsatz zur Verfügung. So verwenden Sie die Pro-Einstellungen 1 Drücken Sie die Taste HOME/MENU auf der Fernbedienung. 2 Wechseln Sie zu [Einstellungen] t [Pro-Einstellungen] und wählen Sie die gewünschten Einstellungen. Weitere Informationen zu den einzelnen Einstellungen sind den folgenden Punkten zu entnehmen. Pro-Einstellungen initialisieren Alle Änderungen werden verworfen, und die Standardeinstellungen werden wieder hergestellt. APK installieren Installieren Sie die APK-Datei für die Android TV-App über ein USB-Speichermedium auf dem Display. 1 Wählen Sie [Pro-Einstellungen] t [APK installieren]. 2 Wählen Sie eine APK. Hinweis

• Dieses Menü wird nur angezeigt, wenn sich auf dem USB-Speichermedium eine .apk-Datei befindet. PC-Eingang Optimierung Zeigt das typische PC-Format im Vollbild an, indem das Seitenverhältnis beibehalten wird. 1 Wählen Sie [Pro-Einstellungen] t [PC-Eingang Optimierung]. 2 Ändern Sie die Einstellungen. Die Standardeinstellung ist Aus. Bei Signal aufwecken a) Schaltet den LCD-Monitor automatisch ein und schaltet den Eingang um, wenn der HDMI-Eingang angeschlossen wird. b) Schaltet den LCD-Monitor automatisch aus, wenn der HDMI-Eingang getrennt wird. 1 Wählen Sie [Pro-Einstellungen] t [Bei Signal aufwecken]. 2 Wählen Sie die Option. [Deaktivieren] (Standardeinstellung): Die Funktion ist deaktiviert. [Immer aktiviert]: Beide Funktionen a) und b) sind aktiviert. [Nur Eingangsänderung]: Nur Funktion a) ist aktiviert. [Angegebene Stunden]: Sie können die Start-/Endzeit angeben, während der die Funktion aktiviert ist. Einstellungen sperren Sie können die Einstellungen des [Pro-Einstellungen] mit einer PIN schützen. 1 Wählen Sie [Pro-Einstellungen] t [Einstellungen sperren]. 2 Legen Sie die PIN fest, indem Sie den Anweisungen auf dem Bildschirm folgen. Anfangseingangsquelle Legen Sie den Eingang fest, der beim Einschalten des LCD-Monitors angezeigt werden soll. 1 Wählen Sie [Pro-Einstellungen] t [Anfangseingangsquelle]. 2 Wählen Sie eine primäre Eingangsquelle. Energiesparfunktionen Legen Sie die Zeiten fest, zu denen sich der LCD-Monitor automatisch ein- und ausschalten soll, einschließlich eines Zeitplans für die regelmäßige Ausführung (täglich oder wöchentlich). 1 Wählen Sie [Pro-Einstellungen] t [Energiesparfunktionen]. 2 Wählen Sie die Zeit / den Wochentag zum Ein- und Ausschalten. Regelmäßiger Neustart Starten Sie den LCD-Monitor zu einer festgelegten Zeit neu. Damit können Sie regelmäßige Neustarts planen (täglich oder wöchentlich). Sie können auswählen, ob ein Neustart durchgeführt werden soll oder nicht, während das Display eingeschaltet ist. Es wird empfohlen, einen regelmäßigen Neustart des LCD-Monitors festzulegen, um die Systemstabilität zu erhalten.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_05DE.fm master page: Left FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

1 Wählen Sie [Pro-Einstellungen] t [Regelmäßiger Neustart]. 2 Schalten Sie die Funktion [Regelmäßiger Neustart] ein. 3 Legen Sie die Uhrzeit und den Wochentag für den Neustart des LCD-Monitors fest. 4 Wählen Sie, ob ein Neustart durchgeführt werden soll oder nicht, während der LCD-Monitor eingeschaltet ist. Display/Fernbedienung Aktivieren oder Deaktivieren der Tasten auf dem LCD-Monitor oder der Fernbedienung. 1 Wählen Sie [Pro-Einstellungen] t [Display/ Fernbedienung]. 2 Wählen Sie eine Option. [Displaysteuerung]: Aktivieren oder Deaktivieren der Tasten auf dem Display. [IR-Fernbedienung]: Aktivieren oder Deaktivieren der Tasten auf der IR-Fernbedienung. Externe Eingänge Definiert, welche Eingangsquellen zur Verfügung stehen. 1 Wählen Sie [Pro-Einstellungen] t [Externe Eingänge]. 2 Wählen Sie einen Eingang. 3 Wählen Sie eine Option. [Mit Zeichen verwenden]: Das Eingangsinfo-Label wird auf dem Bildschirm angezeigt. [Ohne Zeichen verwenden]: Das Eingangsinfo-Label wird nicht auf dem Bildschirm angezeigt. [Nicht verwenden]: Der Eingang ist im Pro-Modus deaktiviert. BRAVIA Signage Free Ermöglicht Ihnen die Wiedergabe von Filmen und Standbildern, die auf einem USB-Speichermedium gespeichert sind. Stecken Sie das USB-Gerät in einen USB-Anschluss am LCD-Monitor ein. Unterstützte Dateien und Formate Videoformat*

MP4 AVC, MP4 AVC/HEVC (.mp4) MPEG TS AVC/MPEG2 (.m2ts) *1 Die maximale unterstützte Auflösung beträgt 3840 × 2160 beim 4K-Modell und 1920 × 1080 beim 2K-Modell.*2 Die Bildrate ist 30 fps. Fotoformat JPEG*

(.gif) *1 Die maximal unterstützte Auflösung für ein 4K-Modell ist 3840 × 2160.*2 Die maximal unterstützte Auflösung für ein 2K-Modell ist 1920 × 1080. Audioformat MP3 (.mp3) (44,1 kHz, 48 kHz) (2 Kanäle) AAC (.m4a) (44,1 kHz, 48 kHz) (2 Kanäle) Vorbereitung Formatieren Sie das USB-Speichermediendateisystem mit der Option NTFS oder FAT32. BRAVIA Signage Free starten Wählen Sie [BRAVIA Signage Free] auf dem Bildschirm [Home] des LCD-Monitors aus. Beim ersten Öffnen von [BRAVIA Signage Free] wird der Bildschirm [Grundeinstellungen] angezeigt. Bei nächsten Mal werden die registrierten Inhalte angezeigt. Sie können den Bildschirm [Grundeinstellungen] anzeigen, indem Sie die Taste 1 auf der Fernbedienung länger als 3 Sekunden gedrückt halten. Wenn Sie [Einstellungen sperren] aktivieren, müssen Sie zum Anzeigen von [BRAVIA Signage Free] den PIN-Code eingeben. Einstellungen des Bildschirms Grundeinstellungen [Quer-/Hochformat], [Übergangseffekt] und [Text]. Wenn Sie den [Präsentationsmodus] aktivieren, können Sie den vorherigen oder nächsten Inhalt mit der Links-/Rechts-Taste auf der Fernbedienung auswählen. Diashow-Wiedergabe Die Diashow-Wiedergabe gibt auf den USB-Speichermedien gespeicherte Inhalte alphabetisch wieder. 1 Erstellen Sie einen Ordner „media“ im Stammordner des USB-Speichermediums und kopieren Sie den Inhalt. 2 Schließen Sie das USB-Speichermedien an eine USB-Buchse am LCD-Monitor an.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_05DE.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

GBDE 3 Gehen Sie zu [Home] t [BRAVIA Signage Free], um den Bildschirm [Grundeinstellungen] anzuzeigen. Um den Bildschirm [Grundeinstellungen] anzuzeigen, halten Sie die Taste 1 auf der Fernbedienung länger als 3 Sekunden gedrückt. 4 Stellen Sie den [Wiedergabemodus] auf [Diashow] ein. 5 Wählen Sie [Start]. Eine Wiedergabeliste erstellen und abspielen lassen Es kann eine Wiedergabeliste erstellt werden, die die Wiedergabereihenfolge für den auf den USB-Speichermedien gespeicherten Inhalt festlegt. 1 Erstellen Sie einen Ordner „media“ im Stammordner des USB-Speichermediums und kopieren Sie den Inhalt. 2 Schließen Sie das USB-Speichermedien an eine USB-Buchse am LCD-Monitor an. 3 Gehen Sie zu [Home] t [BRAVIA Signage Free], um den Bildschirm [Grundeinstellungen] anzuzeigen. Um den Bildschirm [Grundeinstellungen] anzuzeigen, halten Sie die Taste 1 auf der Fernbedienung länger als 3 Sekunden gedrückt. 4 Drücken Sie die RED Taste auf der Fernbedienung, um die Wiedergabeliste zu erstellen und zeigen Sie den Bildschirm [Wiedergabeliste-Einstellungen] an. Sie können die Funktion der Farbtaste unten auf dem Bildschirm einsehen. 5 Geben Sie den Namen der Wiedergabeliste über die Bildschirmtastatur ein. 6 Wählen Sie den Inhalt aus. Sie können den Inhalt durch Auswahl von [+] hinzufügen. 7 Wählen Sie [OK]. Die Wiedergabeliste wird gespeichert und der Bildschirm [Grundeinstellungen] wird angezeigt. 8 Setzen Sie auf dem Bildschirm [Grundeinstellungen] den [Wiedergabemodus] auf [Wiedergabeliste] und wählen Sie den Namen der Wiedergabeliste aus, die abgespielt werden soll. Wählen Sie anschließend [Start]. Zeitplan für das Abspielen von Wiedergabelisten Sie können einen Zeitplan für das Abspielen der Wiedergabeliste festlegen. 1 Gehen Sie zu [Home] t [BRAVIA Signage Free], um den Bildschirm [Grundeinstellungen] anzuzeigen. Um den Bildschirm [Grundeinstellungen] anzuzeigen, halten Sie die Taste 1 auf der Fernbedienung länger als 3 Sekunden gedrückt. 2 Drücken Sie auf dem Bildschirm [Grundeinstellungen] die GREEN Taste der Fernbedienung. Der Bildschirm [Zeitplaneinstellungen] wird angezeigt. 3 Drücken Sie unter [Zeitplaneinstellungen] die RED Taste auf der Fernbedienung und erstellen Sie den neuen Zeitplan. 4 Wählen Sie [OK]. Der Zeitplan wird gespeichert und der Bildschirm [Grundeinstellungen] wird angezeigt. 5 Setzen Sie auf dem Bildschirm [Grundeinstellungen] den [Wiedergabemodus] auf [Geplant] und wählen Sie anschließend [Start]. Hinweis

• Die Uhrzeit-/Datumseinstellungen des LCD-Monitors müssen korrekt sein. Kopieren Sie den Inhalt auf den internen Speicher des LCD-Monitors Sie können den Inhalts des USB-Speichermediums auf den internen Speicher des LCD-Monitors kopieren. Sie können den Inhalt im internen Speicher des LCD-Monitors wiedergeben, indem Sie die Einstellung [Speicher] auf dem Bildschirm [Grundeinstellungen] zu [Interner Speicher] ändern. 1 Drücken Sie auf dem Bildschirm [Grundeinstellungen] die YELLOW Taste der Fernbedienung. Der Bildschirm [Inhaltsverwaltung] wird angezeigt. 2 Drücken Sie die GREEN Taste auf der Fernbedienung, um Inhalte zu importieren. Drücken Sie die RED Taste auf der Fernbedienung, um Inhalte zu löschen. Drücken Sie die YELLOW Taste auf der Fernbedienung für eine Mehrfachauswahl.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_05DE.fm master page: Left FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

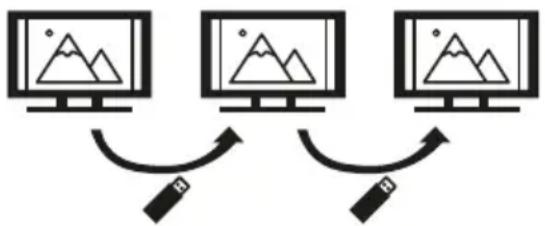

Massenimport / Massenexport Sie können die Einstellungen und Inhalte von einem LCD-Monitor auf einen anderen kopieren. Verwenden Sie hierzu die [BRAVIA Signage Free] Software. 1 Schließen Sie das USB-Speichermedium an den LCD-Monitor an. 2 Gehen Sie zum Bildschirm [Grundeinstellungen] und wählen Sie [Massenimport] oder [Massenexport]. [Massenimport]: Einstellungen und Inhalte vom USB-Speichermedium importieren [Massenexport]: Einstellungen und Inhalte auf das USB-Speichermedium exportieren 3 Wählen Sie [OK], um einen Massenimport / Massenexport durchzuführen. Wiedergabe automatisch starten 1 Kopieren Sie die Datei „autorun.txt“ in den Ordner „sony“ und den Inhalt in den Ordner „media“ des USB-Speichermediums. 2 Schließen Sie das USB-Speichermedium nach dem Einschalten an den LCD-Monitor an. 3 Die Signage-Wiedergabe beginnt, wenn das Netzkabel wieder eingesteckt ist.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_05DE.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

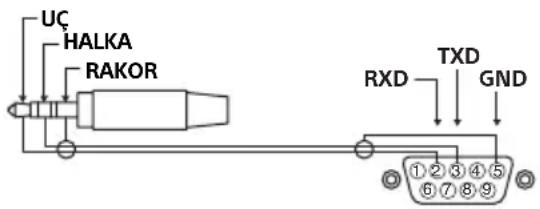

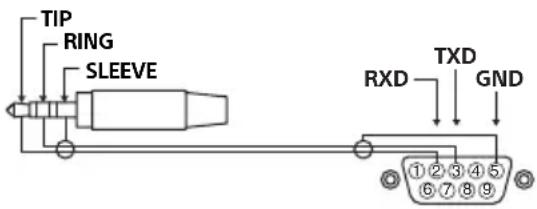

GBDE Steuerfunktionen Sie können den LCD-Monitor über einen externen Dienst per RS-232C steuern. Die RS-232C-Verbindung wird auf dieser Seite kurz erläutert. Stellen Sie die RS-232C-Verbindung zum LCD-Monitor mithilfe eines 3,5-mm-Stereo-Ministeckers her. 3,5-mm-Stereo-Ministecker Wenn Sie die RS-232C-Verbindung herstellen, nehmen Sie die folgenden Verbindungseinstellungen vor. Nachfolgend stellen wir Ihnen das Datenformat für die RS-232C-Kommunikation vor. (a) Anfragen vom Steuergerät an den LCD-Monitor RS-232C Schnittstelle Verbindungseinstellungen Baudrate 9600 bps Daten 8Bit Parität Keine Startbit 1 Bit Stoppbit 1 Bit Ablaufsteuerung Keine Datenformat Nr. Option Wert 1 Kopfzeile 0x8C : Steuerung 2 Kategorie 0x00 (fest) 3Funktion 0xXX 4 Länge 0xXX (= Daten von X+1 Byte) 5Daten1 0xXX :: 0xXX :: 0xXX X+4 Daten X 0xXX X+5 Prüfsumme 0xXX

Steuergerät RING: Steuergerät

(b) Antworten des LCD-Monitors an das Steuergerät Beispiele für RS-232C-Kommunikationsbefehle werden im Folgenden erläutert. Für weitere Informationen bezüglich RS-232C wenden Sie sich bitte an Ihren zuständigen Vertriebsmitarbeiter. Sie können den LCD-Monitor per IP von einer HTML5/Android-Anwendung auf dem externen Gerät aus steuern. Sie können Informationen über den Eingang und den Stromverbrauch verwalten und überwachen, sowie den LCD-Monitor steuern, z. B. Eingangsquelle und Lautstärke. Wenn Sie die [IP-Steuerung] verwenden, stellen Sie zuerst den LCD-Monitor wie folgt ein. Wechseln Sie zu [Einstellungen] t [Netzwerk & Internet] t [IP-Steuerung]. Für die einfache IP-Steuerung:

• Aktivieren Sie [Einfache IP-Steuerung]. Für weitere Informationen zur [IP-Steuerung] wenden Sie sich bitte an Ihren zuständigen Vertriebsmitarbeiter. Nr. Option Wert 1 Kopfzeile 0x70 Antwort 2 Antwort 0x00 Abgeschlossen (normales Ende) 0x01 : Limitüberschreitung (Abnormales Ende – Überschreitung des Maximalwertes) 0x02 : Limitüberschreitung (Abnormales Ende – Überschreitung des Mindestwertes) 0x03 : Befehl abgebrochen (Abnormales Ende) 0x04 : Analysierfehler (Datenformatfehler) 3Prüfsumme0xXX Befehlsbeispiel Steuerung Kopf Kategorie Funktion Länge Daten 1 Daten X Prüf- summe Ein-/ Ausschalten 0x8C 0x00 0x00 0x02 0x00 (aus) - 0x8E 0x01 (ein) - 0x8F Auswahl des HDMI -Eingangs 0x8C 0x00 0x02 0x03 0x04 (HDMI) 0x01 (#1) 0x96 0x02 (#2) 0x97 0x03 (#3) 0x98 0x04 (#4) 0x99 IP-Steuerung Unterstütztes IP-Protokoll Protokollname Schicht Format Authentifizierung Erläuterung Einfache IP-Steuerung TCP Byte stream nicht zutreffend Es werden nur typische Funktionen unterstützt. Einstellungen des LCD-MonitorsE:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_05DE.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

GBDE Montieren des LCD-Monitors an der Wand Verwenden der optionalen Wandhalterung (SU-WL850 oder SU-WL450)* (nicht mitgeliefert) An die Kunden: Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage des LCD-Monitors von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren. An Sony-Händler und -Fachleute: Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieses Produkts Ihre volle Aufmerksamkeit der Sicherheit. Installationsinformationen Wandhalterung Anleitungen zur Montage der Wandhalterung finden Sie in den Installationshinweisen (Wandhalterung) auf der Produktseite Ihres LCD-Monitormodells. https://www.sony.eu/support

• Befolgen Sie die Gebrauchsanweisung im Lieferumfang der Wandhalterung für Ihr Modell. Für die Montage dieses LCD-Monitors ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des LCD-Monitors standhalten kann.

• Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.

• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung SU-WL850 Wandhalterung SU-WL450

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am LCD-Monitor befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt konzipiert. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandhalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann der LCD-Monitor beschädigt werden oder herunterfallen.

• Lagern Sie die nicht verwendeten Schrauben sowie den Tischständer an einem sicheren Ort, bis Sie den Tischständer anbringen möchten (nur Modelle mit Tischständer). Halten Sie die Schrauben von kleinen Kindern fern.
• Nur für bestimmte Regionen/Länder/Modelle. Verwenden der optionalen Wandhalterung (außer Modell SU-WL850 oder SU-WL450) (nicht mitgeliefert) Die Anleitung dieses LCD-Monitors enthält nur die Schritte, um den LCD-Monitor für die Wandmontage vorzubereiten, bevor es an der Wand angebracht wird. Ihr LCD-Monitor kann mit einer geeigneten Wandhalterung (nicht mitgeliefert) an der Wand montiert werden. Wenn der Tischständer am LCD-Monitor angebracht ist, muss dieser möglicherweise abgenommen werden (nur Modelle mit Tischständer). Bereiten Sie den LCD-Monitor für die Wandhalterung vor, bevor Sie die Kabelanschlüsse herstellen.

Zum Schutz des Produktes und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des LCD-Monitors an der Wand von einem qualifizierten Techniker durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren.

• Befolgen Sie die Gebrauchsanweisung im Lieferumfang der Wandhalterung für Ihr Modell. Für die Montage dieses LCD-Monitors ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des LCD-Monitors standhalten kann.

• Die Schrauben für die Installation der Wandhalterung am LCD-Monitor werden nicht mitgeliefert.

• Die Länge der Schraube für die Wandhalterung variiert je nach Dicke der Wandhalterung. Bitte beachten Sie die folgende Abbildung. Störungsbehebung Zur allgemeinen Störungsbehebung bei Fehlern wie Schwarzbild, kein Ton, eingefrorenes Bild, LCD-Monitor reagiert nicht oder Netzwerk verloren führen Sie die folgenden Schritte aus. 1 Starten Sie Ihren LCD-Monitor neu, indem Sie die Netztaste auf der Fernbedienung etwa fünf Sekunden lang drücken und [Neu starten] wählen. Der LCD-Monitor wird neu gestartet. Wenn der LCD-Monitor nicht wiederhergestellt werden kann, ziehen Sie das Netzkabel ab, und drücken Sie dann die Netztaste am LCD-Monitor und lassen Sie sie los. Warten Sie zwei Minuten und schließen Sie das Netzkabel an. Alternativ drücken Sie etwa 40 Sekunden lang die Netztaste am LCD-Monitor, bis sich der LCD-Monitor ausschaltet. 2 Schlagen Sie im Hilfe-Menü nach, indem Sie auf der Fernbedienung die Taste HELP drücken. 3 Verbinden Sie Ihren LCD-Monitor mit dem Internet, und führen Sie ein Softwareupdate durch. Sony empfiehlt, die Software des LCD-Monitors zu aktualisieren. Softwareupdates verbessern die Leistung oder fügen neue Funktionen hinzu. Wenn Sie den LCD-Monitor anschließen, lässt er sich unter Umständen nicht sofort wieder durch Drücken der Ein-/Ausschalttaste auf der Fernbedienung oder am LCD-Monitor einschalten. Es dauert eine Weile, das System zu initialisieren. Warten Sie ungefähr eine Minute und versuchen Sie es dann erneut. Die Fernbedienung funktioniert nicht.

• Tauschen Sie die Batterien aus.

GBDE Technische Daten System Bildschirmsystem LCD-Bildschirm (Flüssigkristallbildschirm), LED-Hintergrundbeleuchtung Tonausgänge (W) 10 + 10 Wireless-Technologie Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® Version 5.0 Frequenzbereich (MHz) (Ausgangsleistung (dBm)) WLAN (LCD-Monitor) 2400-2483,5 (<20,0), 5150-5250 (<23,0), 5250-5350 (<20,0), 5470-5725 (<20,0), 5725-5850 (<13,9) Bluetooth® (LCD-Monitor) 2400-2483,5 (<10,0) Eingangs-/Ausgangsbuchsen / VIDEO IN Video/Audio-Eingang (Miniklinke) HDMI IN 1/2/3 (HDCP 2.3-kompatibel) Video: 4096 × 2160p (50, 60 Hz)*

Im eARC-Modus 7,1-Kanal linear PCM: 32/44,1/48 kHz 16 Bit, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos Im ARC-Modus Zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio, Dolby Atmos DIGITAL AUDIO OUT (OPTICAL) Optische Digitalbuchse (zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio) (Stereo-Minibuchse) Kopfhörer 1, 2 USB-Anschluss 1 und 2 unterstützen High-Speed-USB (USB 2.0) LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. Kommunikationsrate und Kommunikationsqualität können nicht garantiert werden.) REMOTE RS-232C, Minibuchse Diese Buchse empfängt das externe Kontrollsignal. Stromversorgung, Produktdatenblatt und anderes Stromversorgung 220 V bis 240 V Wechselspannung, 50 Hz Bildschirmgröße (Diagonale) (Ca.) (cm/Zoll) FW-75EZ20L: 189,3 / 75 FW-65EZ20L: 163,9 / 65 FW-55EZ20L: 138,8 / 55 FW-50EZ20L: 125,7 / 50 FW-43EZ20L: 108,0 / 43 Stromverbrauch im Standby-Betrieb*

Sonstiges Sonderzubehör Wandhalterung: SU-WL850 (außer Modell FW-50EZ20L / 43EZ20L), SU-WL450 Tischständer: FWA-ST1L (nur FW-43EZ20L), FWA-ST2L (nur FW-50EZ20L), FWA-ST3L (nur FW-65EZ20L / 55EZ20L) Betriebstemperatur: 0 ºC – 40 ºC Betriebsluftfeuchtigkeit: 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) *1 Siehe Bildschirmmenü zur Einstellung von [HDMI-Signalformat]. *2 Schließen Sie Ihr Audiosystem an HDMI IN 3 an, um den Ton des LCD-Monitors an Ihr Audiosystem weiterzuleiten. *3 Der Stromverbrauch im Standby-Betrieb wird erreicht, nachdem der LCD-Monitor die notwendigen internen Prozesse abgeschlossen hat. *4 Die Standby-Leistung steigt, wenn der LCD-Monitor mit dem Netzwerk verbunden ist. Hinweis

• Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem LCD-Monitormodell/der Lagerhaltung ab.

• Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

• Einige der Anweisungen auf dem Bildschirm gelten möglicherweise nicht für Ihr LCD-Monitormodell.

• Das Produktdatenblatt in dieser Anleitung bezieht sich auf die DELEGIERTE VERORDNUNG (EU) 1062/ 2010 DER KOMMISSION. Informationen zu (EU) 2019/ 2013 finden Sie auf der Website der Verordnung. Information zu Warenzeichen

• Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Aufmachung (HDMI Trade Dress) und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.

• In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories Licensing Corporation.

• Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.

• Google, YouTube und Android TV sind Marken von Google LLC.

• Wi-Fi®, Wi-Fi Alliance® und Wi-Fi Direct® sind eingetragene Marken der Wi-Fi Alliance.

• Die Logos Wi-Fi CERTIFIED™ und Wi-Fi CERTIFIED 6™ sind Gütezeichen der Wi-Fi Alliance.

• Die Bluetooth® Wortmarke und -Logos sind eingetragene Marken, die Eigentum der Bluetooth SIG, Inc. sind und von der Sony Group Corporation und ihren Tochtergesellschaften unter Lizenz verwendet werden.

• Apple, Apple Home, AirPlay und HomeKit sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern und Regionen. Um AirPlay und Apple HomeKit mit diesem Fernsehgerät zu verwenden, wird die neueste Version von iOS, iPadOS oder macOS empfohlen.

• Geschützt durch einen oder mehrere Ansprüche aus den HEVC-Patenten, die auf patentlist.accessadvance.com aufgeführt sind.

• Alle anderen Marken befinden sich im Besitz ihrer jeweiligen Eigentümer. Produktregistrierungsnummer

(DELEGIERTE VERORDNUNG (EU) 2019/
