MANUAL DE USUARIO FW55EZ20L SONY

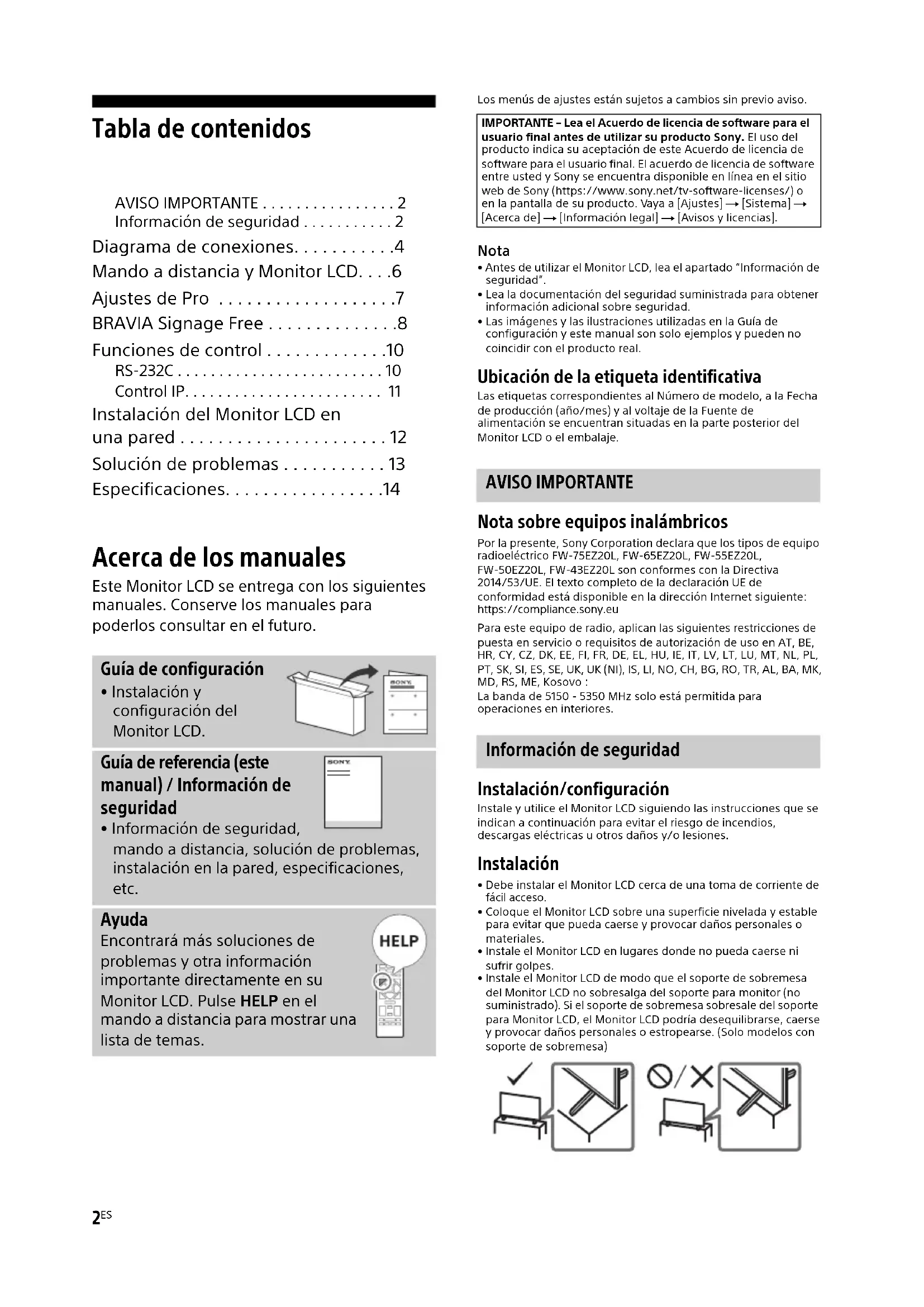

• Tabla de contenidos AVISO IMPORTANTE p. 2
• Información de seguridad p. 2
• Diagrama de conexiones p. 4
• Mando a distancia y Monitor LCD p. 6
• Ajustes de Pro p. 7
• BRAVIA Signage Free p. 8
• Funciones de control p. 10
• RS-232C p. 10
• Control IP p. 11
• Instalación del Monitor LCD en una pared p. 12
• Solución de problemas p. 13
• Especificaciones Los menús de ajustes están sujetos a cambios sin previo aviso. Nota p. 14

• Antes de utilizar el Monitor LCD, lea el apartado “Información de seguridad”.• Lea la documentación del seguridad suministrada para obtener información adicional sobre seguridad.• Las imágenes y las ilustraciones utilizadas en la Guía de configuración y este manual son solo ejemplos y pueden no coincidir con el producto real. Ubicación de la etiqueta identificativa Las etiquetas correspondientes al Número de modelo, a la Fecha de producción (año/mes) y al voltaje de la Fuente de alimentación se encuentran situadas en la parte posterior del Monitor LCD o el embalaje. Nota sobre equipos inalámbricos Por la presente, Sony Corporation declara que los tipos de equipo radioeléctrico FW-75EZ20L, FW-65EZ20L, FW-55EZ20L, FW-50EZ20L, FW-43EZ20L son conformes con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: https://compliance.sony.euPara este equipo de radio, aplican las siguientes restricciones de puesta en servicio o requisitos de autorización de uso en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :La banda de 5150 - 5350 MHz solo está permitida para operaciones en interiores. Instalación/configuración Instale y utilice el Monitor LCD siguiendo las instrucciones que se indican a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones. Instalación

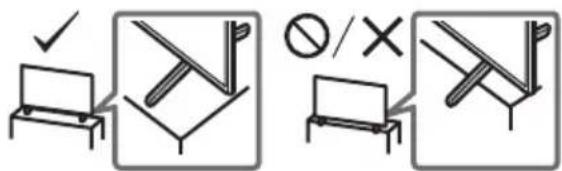

• Debe instalar el Monitor LCD cerca de una toma de corriente de fácil acceso.• Coloque el Monitor LCD sobre una superficie nivelada y estable para evitar que pueda caerse y provocar daños personales o materiales.• Instale el Monitor LCD en lugares donde no pueda caerse ni sufrir golpes.• Instale el Monitor LCD de modo que el soporte de sobremesa del Monitor LCD no sobresalga del soporte para monitor (no suministrado). Si el soporte de sobremesa sobresale del soporte para Monitor LCD, el Monitor LCD podría desequilibrarse, caerse y provocar daños personales o estropearse. (Solo modelos con soporte de sobremesa) Acerca de los manuales Este Monitor LCD se entrega con los siguientes manuales. Conserve los manuales para poderlos consultar en el futuro. Guía de configuración

• Instalación y configuración del Monitor LCD. Guía de referencia (este manual) / Información de seguridad

• Información de seguridad, mando a distancia, solución de problemas, instalación en la pared, especificaciones, etc. Ayuda Encontrará más soluciones de problemas y otra información importante directamente en su Monitor LCD. Pulse HELP en el mando a distancia para mostrar una lista de temas. IMPORTANTE – Lea el Acuerdo de licencia de software para el usuario final antes de utilizar su producto Sony. El uso del producto indica su aceptación de este Acuerdo de licencia de software para el usuario final. El acuerdo de licencia de software entre usted y Sony se encuentra disponible en línea en el sitio web de Sony (https://www.sony.net/tv-software-licenses/) o en la pantalla de su producto. Vaya a [Ajustes] t [Sistema] t [Acerca de] t [Información legal] t [Avisos y licencias]. AVISO IMPORTANTE Información de seguridadE:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_03ES.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

• Desconecte todos los cables antes de transportar el Monitor LCD.
• Se necesitan dos o más personas para transportar un Monitor LCD grande.• Al transportar el Monitor LCD manualmente, sujételo de la forma descrita a continuación. No ejerza presión sobre la pantalla LCD ni el marco que la rodea.• Al levantar o mover el Monitor LCD, sujételo con firmeza por su parte inferior.• Cuando manipule o monte el Monitor LCD, no lo tumbe boca abajo (solamente para los modelos de Monitor LCD aplicables).• Durante el transporte, no someta el Monitor LCD a sacudidas o vibraciones excesivas.• Cuando transporte el Monitor LCD para repararlo o cuando lo cambie de sitio, embálelo con la caja y el material de embalaje originales. Prevención de volcado (solo modelos con soporte de sobremesa) FW-65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L

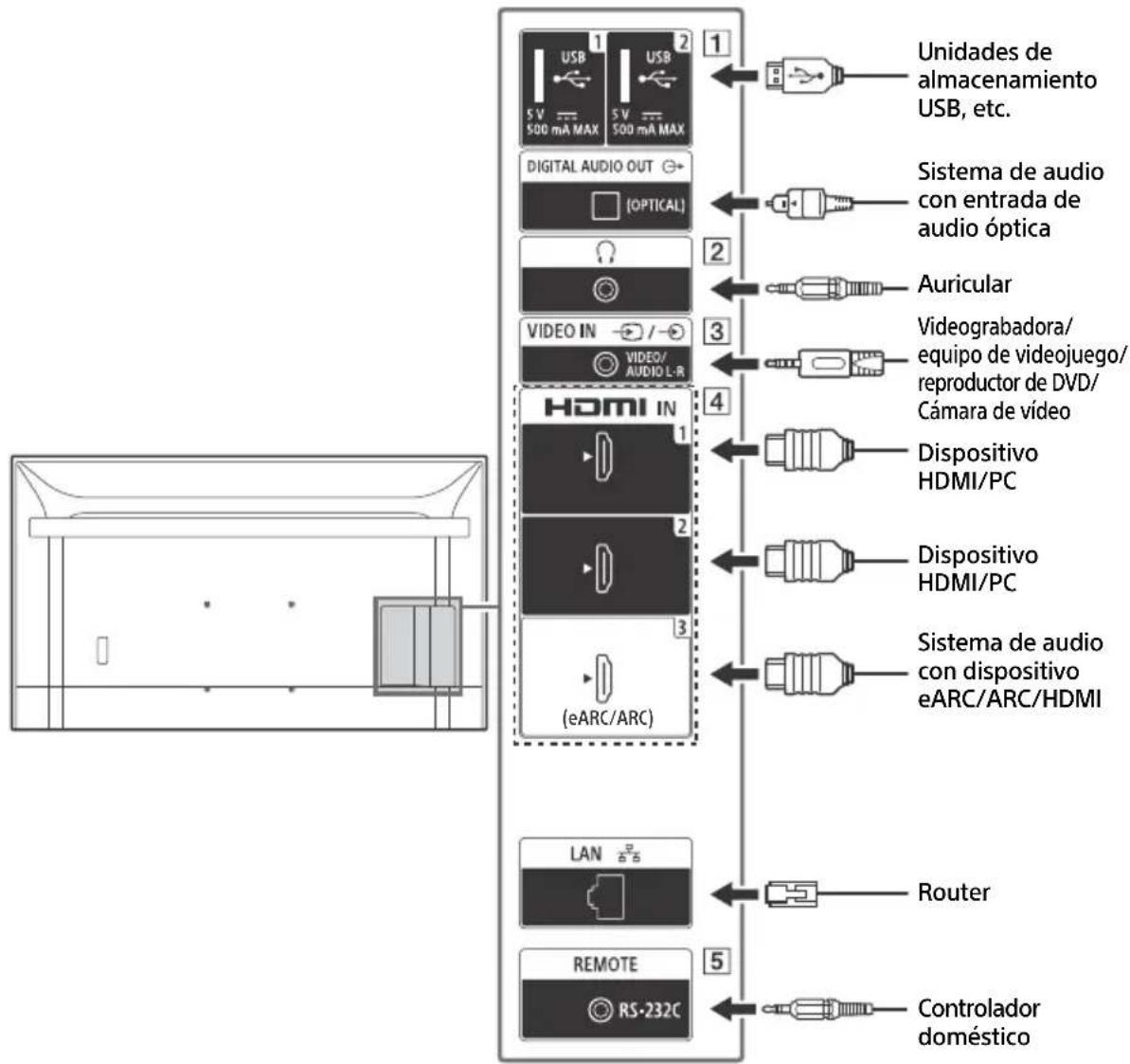

Diagrama de conexiones Nota

• Las terminales y las etiquetas pueden variar en función de la región, el país o el modelo del Monitor LCD. (eARC/ARC) Unidades de almacenamiento USB, etc. Videograbadora/ equipo de videojuego/ reproductor de DVD/ Cámara de vídeo Auricular Dispositivo HDMI/PC Sistema de audio con dispositivo eARC/ARC/HDMI Router Controlador doméstico Dispositivo HDMI/PC Sistema de audio con entrada de audio ópticaE:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_03ES.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

• La conexión de un dispositivo USB grande puede interferir con otros dispositivos conectados que tenga al lado. (Auricular)

• Soporta solo minitoma estéreo de 3 polos.

• No es posible emitir sonido desde el auricular y los altavoces del Monitor LCD al mismo tiempo. / VIDEO IN

• Para una conexión compuesta, use un cable de extensión analógico (no suministrado).

• La interfaz HDMI es capaz de transmitir el vídeo y el audio digital por un solo cable.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Conecte su sistema de audio a la HDMI IN 3 para enviar el audio del Monitor LCD a su sistema de audio. Un sistema de audio compatible con HDMI eARC/ARC puede enviar video al Monitor LCD y recibir audio del Monitor LCD a través del mismo cable HDMI. Si su sistema de audio no admite HDMI eARC/ARC, necesitará una conexión adicional con DIGITAL AUDIO OUT (OPTICAL).

• Use el cable HDMI con Ethernet para conectar el sistema de audio con eARC.

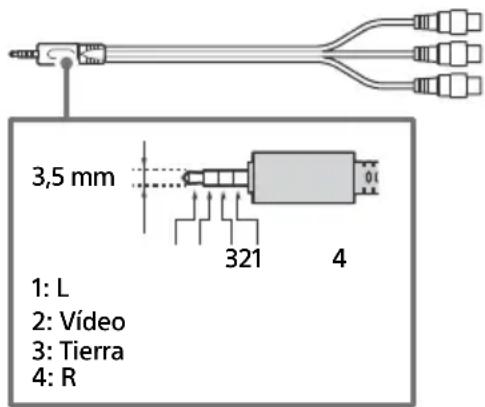

• Terminal para comunicación serie. Para obtener más detalles, consulte las “Funciones de control”. 32143,5 mm 1: L 2: Vídeo3: Tierra 4: R

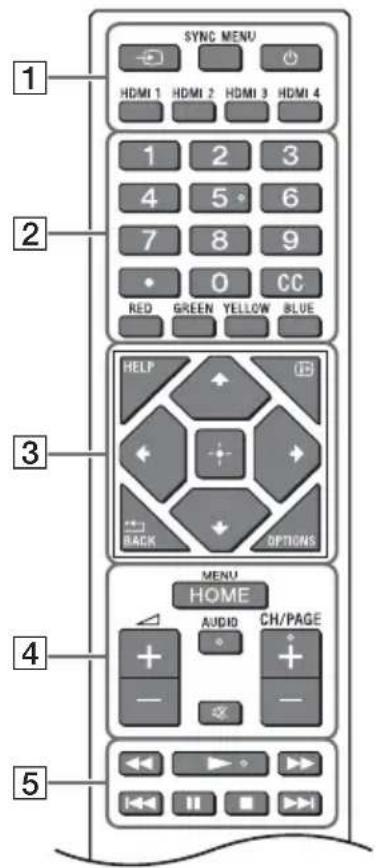

Mando a distancia y Monitor LCD La forma del mando a distancia, el diseño, la disponibilidad y la función de los botones del mando a distancia pueden variar en función de su región/país/modelo de Monitor LCD/configuración del Monitor LCD. (Selección de la entrada): Permite ver y seleccionar la fuente de entrada u otras. SYNC MENU: Permite acceder al menú de BRAVIA Sync. (Apagado) HDMI 1/2/3/4 Botones numéricos (punto)

Botones de colores HELP: Permite acceder al menú de ayuda. (Visualización en pantalla): Permite acceder a información. /BACK OPTIONS: Muestra una lista de funciones que se pueden utilizar en cualquier momento. //// (D-Pad direccional): Navegación y selección de menús en pantalla. HOME/MENU +/– (Volumen) AUDIO*: Seleccione el sonido de la fuente multilingüe o el sonido dual (según la fuente del programa). (Silenciamiento) CH/PAGE +/–

(Apagado) Sensor del mando a distancia / LED

• El atajo de accesibilidad estará disponible pulsando y manteniendo pulsado AUDIO.

GBES Ajustes de Pro En el [Ajustes de Pro], puede usar diversas funciones prácticas para uso profesional. Cómo utilizar los Ajustes de Pro 1 Pulse el botón HOME/MENU en el mando a distancia. 2 Vaya a [Ajustes] t [Ajustes de Pro] y seleccione los ajustes deseados. Para cada ajuste, consulte lo siguiente. Iniciar ajustes de Pro Se descartarán todos los cambios y se restaurarán los ajustes predeterminados. Instalar APK Instalar el archivo APK para la aplicación Android TV en la pantalla utilizando una unidad de almacenamiento USB. 1 Seleccione [Ajustes de Pro] t [Instalar APK]. 2 Seleccionar un APK. Nota

• Este menú solo se muestra cuando el archivo .apk existe en una unidad de almacenamiento USB. Optimización de la entrada de PC Muestra el formato de PC típico a pantalla completa manteniendo la relación de aspecto. 1 Seleccione [Ajustes de Pro] t [Optimización de la entrada de PC]. 2 Cambiar los ajustes. El ajuste predeterminado es apagado. Señal de activación a) Encendido automático del Monitor LCD y cambio de entrada si la entrada HDMI está conectada. b) Apagado automático del Monitor LCD si la entrada HDMI está desconectada. 1 Seleccione [Ajustes de Pro] t [Señal de activación]. 2 Seleccione la opción. [Desactivar] (Predeterminado): La función se ha desactivado. [Siempre activada]: Tanto la función a) como la b) están habilitadas. [Solo cambiar entrada]: Solo se ha habilitado la función a). [Horas determinadas]: Puede especificar la hora de inicio/final durante la cual la función está habilitada. Bloquear ajustes Puede proteger los ajustes del [Ajustes de Pro] con un PIN. 1 Seleccione [Ajustes de Pro] t [Bloquear ajustes]. 2 Ajuste el PIN siguiendo las instrucciones en la pantalla. Fuente de entrada inicial Ajustar la entrada que se muestra si el Monitor LCD está encendido. 1 Seleccione [Ajustes de Pro] t [Fuente de entrada inicial]. 2 Seleccionar una fuente de entrada principal. Programación de encendido o apagado Establezca las horas para que el Monitor LCD se encienda y apague automáticamente, incluyendo una programación para ejecutarse periódicamente (diario o semanalmente). 1 Seleccione [Ajustes de Pro] t [Programación de encendido o apagado]. 2 Seleccione la hora/el día de la semana para encender y apagar. Reinicio periódico Reinicie el Monitor LCD a la hora establecida. Permite programar reinicios periódicos (diarios o semanales). Puede seleccionar si un reinicio debería ejecutarse o no mientras la pantalla está encendida. Se recomienda programar un reinicio periódico del Monitor LCD para mantener la estabilidad del sistema. 1 Seleccione [Ajustes de Pro] t [Reinicio periódico]. 2 Habilite la función [Reinicio periódico]. 3 Establezca la hora y el día de la semana para reiniciar el Monitor LCD. 4 Seleccione si un reinicio debería ejecutarse o no mientras el Monitor LCD está encendido. Mandos a distancia/monitor Habilite o deshabilite los botones en el Monitor LCD o el mando a distancia. 1 Seleccione [Ajustes de Pro] t [Mandos a distancia/monitor]. 2 Seleccione una opción. [Control de monitor]: Habilite o deshabilite los botones en la pantalla. [Mandos a distancia IR]: Habilite o deshabilite los botones en el mando a distancia IR.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_03ES.fm master page: Left FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

Entradas externas Defina qué fuentes de entrada están disponibles. 1 Seleccione [Ajustes de Pro] t [Entradas externas]. 2 Seleccione una entrada. 3 Seleccione una opción. [Usar con etiquetas]: La etiqueta de información de la entrada aparece en la pantalla. [Usar sin etiquetas]: La etiqueta de información de la entrada no aparece en la pantalla. [No usar]: La entrada está deshabilitada en el modo Pro. BRAVIA Signage Free Le permite reproducir películas e imágenes fijas almacenadas en una unidad de almacenamiento USB; inserte el dispositivo USB en un puerto USB del Monitor LCD. Archivos y formatos admitidos Formato de vídeo*

MP4 AVC, MP4 AVC/HEVC (.mp4) MPEG TS AVC/MPEG2 (.m2ts) *1 La resolución máxima admitida es de 3840 × 2160 para un modelo 4K y de 1920 × 1080 para un modelo 2K. *2 La frecuencia de fotogramas es de 30 fps. Formato de fotografía JPEG*

(.gif) *1 La resolución máxima admitida es de 3840 × 2160 para un modelo 4K.*2 La resolución máxima admitida es de 1920 × 1080 para un modelo 2K. Formato de audio MP3 (.mp3) (44,1 kHz, 48 kHz) (2 canales) AAC (.m4a) (44,1 kHz, 48 kHz) (2 canales) Preparación Formatee el sistema de archivos de la unidad de almacenamiento USB utilizando la opción NTFS o FAT32. Inicie BRAVIA Signage Free Seleccione [BRAVIA Signage Free] en la pantalla [Inicio] del Monitor LCD. La primera vez que abre [BRAVIA Signage Free], se muestra la pantalla [Ajustes básicos]. La siguiente vez, se muestran los contenidos registrados. Puede ver la pantalla [Ajustes básicos] si mantiene pulsado el botón 1 en el mando a distancia durante más de 3 segundos. Si activa [Bloquear ajustes], para ver [BRAVIA Signage Free], introduzca el código PIN. Ajustes de la pantalla Ajustes básicos [Paisaje/Retrato], [Efecto de transición] y [Texto]. Si activa el [Modo de presentación], puede seleccionar manualmente el contenido anterior o siguiente con el botón izquierdo/derecho del mando a distancia. Reproducción Presentación de diapositivas La reproducción Presentación de diapositivas reproducirá alfabéticamente el contenido almacenado en la unidad de almacenamiento USB. 1 Cree una carpeta “media” en la carpeta raíz de la unidad de almacenamiento USB y copie el contenido. 2 Inserte la unidad de almacenamiento USB en un puerto USB del Monitor LCD. 3 Vaya a [Inicio] t [BRAVIA Signage Free] para mostrar la pantalla [Ajustes básicos]. Para mostrar la pantalla [Ajustes básicos], mantenga pulsado el botón 1 del mando a distancia durante más de 3 segundos. 4 Ajuste el [Modo de reproducción] a [Presentación de diapositivas]. 5 Seleccione [Inicio]. Crear lista de reproducción y reproducirla Se puede crear una lista de reproducción que especifique el orden de reproducción de los contenidos almacenados en la unidad de almacenamiento USB. 1 Cree una carpeta “media” en la carpeta raíz de la unidad de almacenamiento USB y copie el contenido. 2 Inserte la unidad de almacenamiento USB en un puerto USB del Monitor LCD. 3 Vaya a [Inicio] t [BRAVIA Signage Free] para mostrar la pantalla [Ajustes básicos]. Para mostrar la pantalla [Ajustes básicos], mantenga pulsado el botón 1 del mando a distancia durante más de 3 segundos.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_03ES.fm master page: Right FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

GBES 4 Pulse el botón RED del mando a distancia para crear la lista de reproducción y mostrar la pantalla [Ajustes de lista de reproducción]. Puede comprobar la función del botón de color en la parte inferior de la pantalla. 5 Introduzca el nombre de la lista de reproducción mediante el teclado en pantalla. 6 Seleccione el contenido. Puede añadir el contenido seleccionando [+]. 7 Seleccione [Aceptar]. La lista de reproducción se guarda y aparece la pantalla [Ajustes básicos]. 8 En la pantalla [Ajustes básicos], ajuste el [Modo de reproducción] a [Lista de reproducción] y seleccione el nombre de la lista de reproducción que desea reproducir y, a continuación, seleccione [Inicio]. Reproducción programada de listas de reproducción Puede establecer el programa de reproducción de la lista de reproducción. 1 Vaya a [Inicio] t [BRAVIA Signage Free] para mostrar la pantalla [Ajustes básicos]. Para mostrar la pantalla [Ajustes básicos], mantenga pulsado el botón 1 del mando a distancia durante más de 3 segundos. 2 En la pantalla [Ajustes básicos], pulse el botón GREEN del mando a distancia. Aparecerá la pantalla [Ajustes de programación]. 3 En [Ajustes de programación], pulse el botón RED del mando a distancia y cree la nueva programación. 4 Seleccione [Aceptar]. La programación se guarda y aparece la pantalla [Ajustes básicos]. 5 En la pantalla [Ajustes básicos], ajuste el [Modo de reproducción] a [Programados] y, a continuación, seleccione [Inicio]. Nota

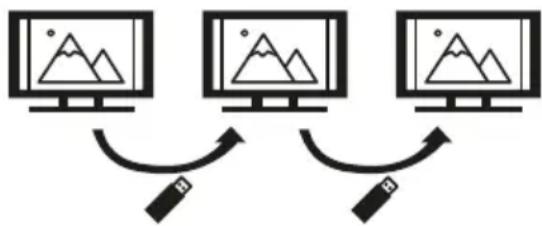

• Los ajustes de hora/fecha del Monitor LCD deben ser correctos. Copiar el contenido al almacenamiento interno del Monitor LCD Puede copiar el contenido de la unidad de almacenamiento USB al almacenamiento interno del Monitor LCD. Puede reproducir el contenido del almacenamiento interno del Monitor LCD cambiando el ajuste [Almacenamiento] a [Almacenamiento interno] en la pantalla [Ajustes básicos]. 1 En la pantalla [Ajustes básicos], pulse el botón YELLOW del mando a distancia. Aparece la pantalla [Administración de contenido]. 2 Pulse el botón GREEN del mando a distancia para importar contenido. Pulse el botón RED del mando a distancia para borrar contenido. Pulse el botón YELLOW del mando a distancia para realizar selecciones múltiples. Importar en bloque / Exportar en bloque Puede copiar los ajustes y el contenido de un Monitor LCD a otro utilizando el software [BRAVIA Signage Free]. 1 Conecte la unidad de almacenamiento USB al Monitor LCD. 2 Vaya a la pantalla [Ajustes básicos], seleccione [Importar en bloque] o [Exportar en bloque]. [Importar en bloque]: Importa los ajustes y el contenido desde la unidad de almacenamiento USB [Exportar en bloque]: Exporta los ajustes y el contenido a la unidad de almacenamiento USB 3 Seleccione [Aceptar] para Importar en bloque / Exportar en bloque. Iniciar reproducción automáticamente 1 Copie el archivo “autorun.txt” en la carpeta “sony” y su contenido en la carpeta “media” de la unidad de almacenamiento USB. 2 Conecte la unidad de almacenamiento USB al Monitor LCD después de encenderlo. 3 La reproducción de señalización se inicia al volver a enchufar el cable de alimentación.E:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_03ES.fm master page: Left FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

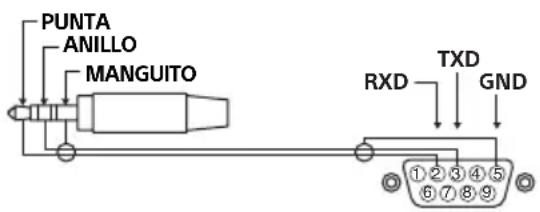

Funciones de control Puede controlar el Monitor LCD desde un servicio externo a través de RS-232C. La conexión RS-232C se explica brevemente en esta página. Establezca la conexión RS-232C al Monitor LCD mediante un minijack estéreo de 3,5 mm. Minijack estéreo de 3,5 mm Al establecer la conexión RS-232C, realice los ajustes de conexión como se indica a continuación. A continuación se indica el formato de datos para la comunicación RS-232C. (a) Solicitudes del controlador al Monitor LCD RS-232C Interfaz Ajustes de conexión Velocidad en baudios 9600 bps Datos 8 bits Paridad Ninguno Bit de inicio 1 bit Bit de parada 1 bit Control de flujo Ninguno Formato de datos N.º Elemento Valor 1 Encabezado 0x8C : Control 2Categoría 0x00 (fijo) 3 Función 0xXX 4 Longitud 0xXX (=Data X+1 byte) 5Data 1 0xXX :: 0xXX :: 0xXX X+4 Data X 0xXX X+5 Suma de comprobación 0xXX

GBES (b) Respuestas del Monitor LCD al controlador A continuación se exponen algunos ejemplos de comando de comunicación RS-232C. Para obtener más detalles sobre RS-232C, contacte con su representante comercial. Puede controlar el Monitor LCD mediante IP desde una aplicación HTML5/Android en el dispositivo externo. Puede administrar y monitorizar información de entrada/alimentación y controlar el Monitor LCD, por ejemplo, la fuente de entrada y el volumen. Cuando utilice el [Control IP], ajuste en primer lugar el Monitor LCD como se indica. Vaya a [Ajustes] t [Redes e Internet] t [Control IP]. Para Control IP simple:

• Habilite [Control IP simple]. Para obtener más detalles sobre el [Control IP], contacte con su representante comercial. N.º Elemento Valor 1 Encabezado 0x70 Respuesta 2 Respuesta 0x00 Completado (finalización normal) 0x01 : Límite superado (Finalización anormal: valor máximo superado) 0x02 : Límite superado (Finalización anormal: valor mínimo superado) 0x03 : Comando cancelado (fin anormal) 0x04 : Error de análisis (error de formato de datos) 3Suma de comprobación 0xXX Ejemplo de comando Control Encabe- zado Categoría Función Longitud Data 1 Data X Suma de comproba- ción Alimenta- ción encen- dida/ apagada 0x8C 0x00 0x00 0x02 0x00 (apagada) -0x8E 0x01 (encendida) -0x8F Selección de entrada HDMI 0x8C 0x00 0x02 0x03 0x04 (HDMI) 0x01 (#1) 0x96 0x02 (#2) 0x97 0x03 (#3) 0x98 0x04 (#4) 0x99 Control IP Protocolo IP admitido Nombre de protocolo Capa Formato Autenticación Explicación Control IP simple TCP Byte stream N/A Solo se admiten las funciones típicas. Ajustes del Monitor LCDE:\SONY TV\SY23_APRB_EU_RG_121\5054415121\5054415121_03ES.fm master page: Left FW-75EZ20L / 65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L 5-054-415-12(1)

Instalación del Monitor LCD en una pared Utilización del Soporte de pared opcional (SU-WL850 o SU-WL450)* (no suministrado) Para los clientes: Por motivos de protección del producto y de seguridad, Sony recomienda dejar la instalación del Monitor LCD en manos de distribuidores Sony o proveedores autorizados. Nunca intente realizar la instalación sin ayuda. Para distribuidores y contratistas de Sony: Preste especial atención a la seguridad durante la instalación, el mantenimiento periódico y las revisiones de este producto. Información para la instalación del Soporte de pared Para obtener instrucciones acerca de la instalación del Soporte de pared, consulte la información de instalación (Soporte de pared) en la página del producto de su modelo de Monitor LCD. https://www.sony.eu/support

• Siga la guía de instrucciones suministrada con el Soporte de pared correspondiente a su modelo. La instalación de este Monitor LCD requiere disponer de suficiente experiencia, especialmente para determinar la solidez de la pared para soportar el peso del Monitor LCD.

• Sony no se hace responsable de daños o lesiones provocados por una manipulación o una instalación incorrectas.

• La instalación en pared solo puede ser realizada por personal cualificado.

• Por razones de seguridad, se recomienda utilizar accesorios Sony como: Soporte de pared SU-WL850 Soporte de pared SU-WL450

• Asegúrese de utilizar los tornillos suministrados con el Soporte de pared al fijar el Soporte de pared al Monitor LCD. Los tornillos suministrados han sido diseñados tal y como indica la ilustración si se miden desde la superficie de colocación del Soporte de pared. El diámetro y longitud de los tornillos varía en función del modelo de Soporte de pared. Si utiliza tornillos distintos de los suministrados, puede provocar un daño interno en el Monitor LCD o éste puede caerse, etc.

• Guarde los tornillos que no utilice y el soporte de sobremesa en un lugar seguro hasta que esté a punto para montar el soporte de sobremesa (solo modelos con soporte de sobremesa). Mantenga los tornillos lejos del alcance de los niños.
• Solo para algunas regiones/países/modelos. Utilización del Soporte de pared opcional (excepto el modelo SU-WL850 o SU-WL450) (no suministrado) El manual de instrucciones de este Monitor LCD solo proporciona los pasos para preparar el Monitor LCD para su instalación en la pared antes de su montaje en la pared. El Monitor LCD puede montarse a un Soporte de pared adecuado (no suministrado). Si se montó el Monitor LCD sobre el soporte de sobremesa, es posible que deba desmontar el soporte de sobremesa (solo modelos con soporte de sobremesa). Prepare el Monitor LCD para el Soporte de pared antes de conectar los cables. Por motivos de protección del producto y de seguridad, Sony recomienda dejar la instalación del Monitor LCD en la pared en manos de profesionales cualificados. Nunca intente realizar la instalación sin ayuda.

• Siga la guía de instrucciones suministrada con el Soporte de pared correspondiente a su modelo. La instalación de este Monitor LCD requiere disponer de suficiente experiencia, especialmente para determinar la solidez de la pared para soportar el peso del Monitor LCD.

• Los tornillos para la instalación del Soporte de pared del Monitor LCD no se suministran.

• La longitud de los tornillos para el Soporte de pared varía según el grosor de este. Consulte la siguiente ilustración. Solución de problemas Para la solución de problemas generales en situaciones como, por ejemplo, pantalla negra, no hay sonido, imagen congelada, el Monitor LCD no responde o la conexión de red se ha perdido, realice los pasos siguientes. 1 Reinicie el Monitor LCD pulsando el botón de encendido en el mando a distancia durante aproximadamente cinco segundos y seleccione [Reiniciar]. El Monitor LCD se reiniciará. Si el Monitor LCD no recupera su estado, pruebe a desenchufarlo de la corriente y, a continuación, presione y suelte el botón de encendido del Monitor LCD. Espere durante dos minutos y conecte el cable de alimentación. También puede intentar pulsar el botón de encendido en el Monitor LCD durante unos 40 segundos hasta que este se apague. 2 Para consultar el menú Ayuda, pulse HELP en el mando a distancia. 3 Conecte el Monitor LCD a Internet y realice una actualización de software. Sony recomienda actualizar siempre el software del Monitor LCD. Las actualizaciones de software mejoran el rendimiento del Monitor LCD y añaden nuevas funciones. Al conectar el Monitor LCD, es posible que no se encienda aunque pulse el botón de encendido del mando a distancia o del Monitor LCD. El sistema tarda un tiempo en inicializarse. Espere aproximadamente un minuto y vuelva a intentarlo. El mando a distancia no funciona.

En el modo eARC PCM lineal de 7,1 canales: 32/44,1/48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos En el modo ARC PCM lineal de dos canales: 48 kHz 16 bits, Dolby Audio, Dolby Atmos DIGITAL AUDIO OUT (OPTICAL) Toma digital óptica (PCM lineal de dos canales: 48 kHz 16 bits, Dolby Audio) (minitoma estéreo) Auricular 1, 2 Los puertos USB 1 y 2 son compatibles con USB de alta velocidad (USB 2.0) LAN Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo de la red. No se garantizan la frecuencia y la calidad de comunicación.) REMOTE Miniconector estéreo RS-232C Este conector es para recibir señal de control externa. Alimentación, ficha de producto y otros Requisitos de alimentación 220 V – 240 V CA, 50 Hz Tamaño de la pantalla (medida diagonalmente) (Aprox.) (cm/pulgadas) FW-75EZ20L: 189,3 / 75 FW-65EZ20L: 163,9 / 65 FW-55EZ20L: 138,8 / 55 FW-50EZ20L: 125,7 / 50 FW-43EZ20L: 108,0 / 43 Consumo de energía en modo de espera*

GBES Otros Accesorios opcionales Soporte de pared: SU-WL850 (excepto el modelo FW-50EZ20L / 43EZ20L), SU-WL450 Soporte de sobremesa: FWA-ST1L (solo FW-43EZ20L), FWA-ST2L (solo FW-50EZ20L), FWA-ST3L (solo FW-65EZ20L / 55EZ20L) Temperatura de funcionamiento: De 0 ºC a 40 ºC Humedad de funcionamiento: 10 % – 80 % RH (sin condensación) *1 Consulte el menú en pantalla para configurar [Formato de señal HDMI]. *2 Conecte su sistema de audio a la HDMI IN 3 para enviar el audio del Monitor LCD a su sistema de audio. *3 El consumo de energía en modo de espera especificado se alcanza cuando el Monitor LCD termina los procesos internos necesarios. *4 El consumo de energía en modo de espera aumenta si el Monitor LCD está conectado a la red. Nota

• La disponibilidad de los accesorios opcionales depende del país, la región, el modelo de Monitor LCD y las existencias.

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Es posible que algunas de las instrucciones en pantalla no se apliquen a su modelo de Monitor LCD.

• La ficha de producto en este manual es para el REGLAMENTO DELEGADO (UE) DE LA COMISIÓN 1062/ 2010. Consulte su sitio web para obtener información sobre (UE) 2019/2013. Información sobre las marcas comerciales

• Los términos HDMI, HDMI High-Definition Multimedia Interface (Interfaz multimedia de alta definición), HDMI Trade Dress (diseño e imagen comercial HDMI) y los logotipos HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc.

• Fabricado con la licencia de Dolby Laboratories. Dolby, Dolby Audio y el símbolo de la doble D son marcas comerciales de Dolby Laboratories Licensing Corporation.

• Los logotipos Wi-Fi CERTIFIED™ y Wi-Fi CERTIFIED 6™ son marcas de certificación de Wi-Fi Alliance.

• Los logotipos y el nombre de la marca Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc. y el uso de dichas marcas por parte de Sony Group Corporation y sus filiales es siempre con la licencia correspondiente.

• Apple, Apple Home, AirPlay y HomeKit son marcas comerciales de Apple Inc., registradas en Estados Unidos y otros países y regiones. Para utilizar AirPlay y Apple HomeKit con este televisor, se recomienda la última versión de iOS, iPadOS o macOS.

• Cubierto por una o más de las reivindicaciones de las patentes de HEVC enumeradas en patentlist.accessadvance.com.

• Todas las demás marcas comerciales son propiedad de sus respectivos propietarios. Número de registro de producto
