BRUKSANVISNING BEG010 BLACK & DECKER

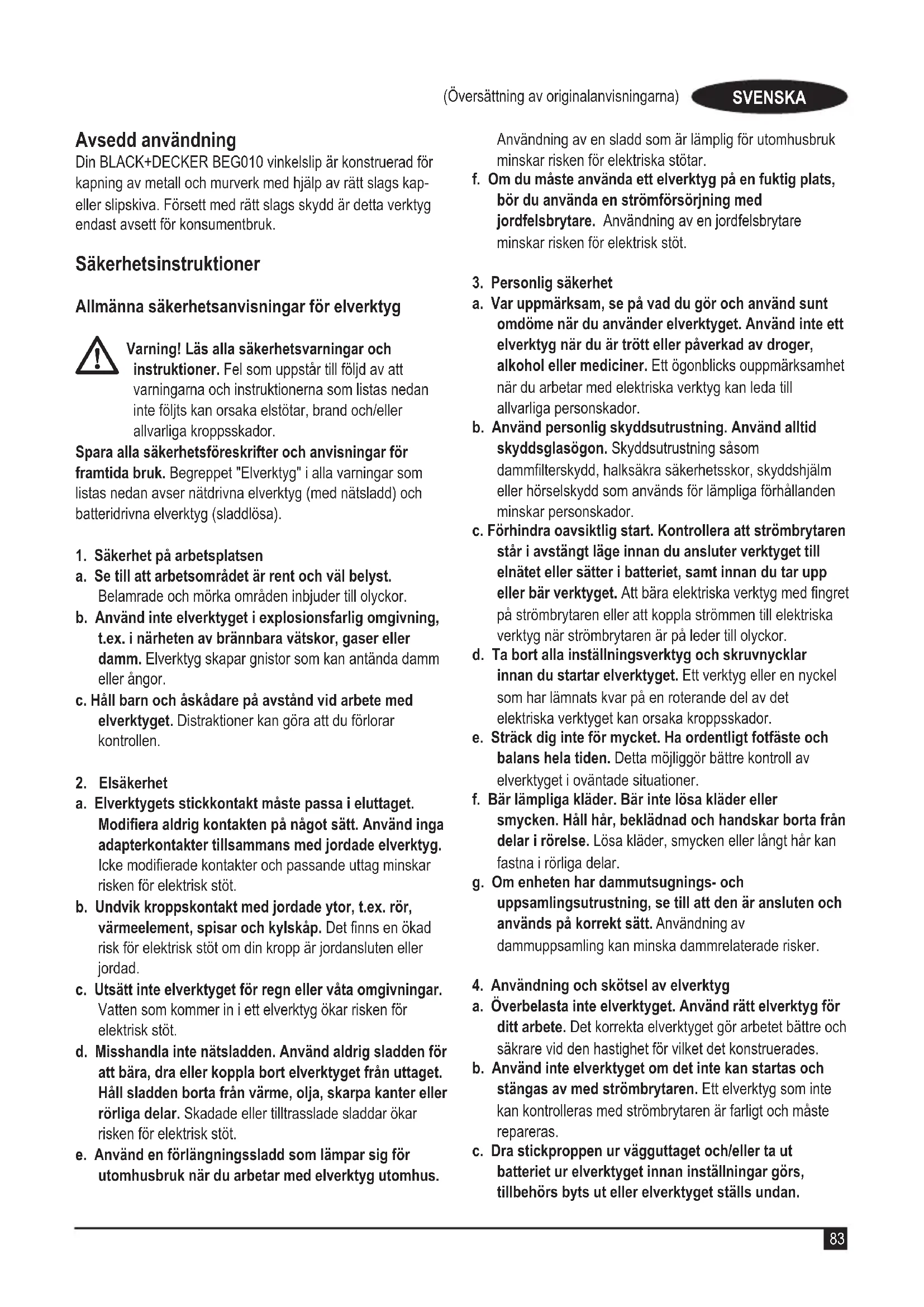

Din BLACK+DECKER BEG010 vinkelslip konstruerad for kapning av metall och murverk med hjalp av ratt slags kapeller slipskiva. Forsett med ratt slags skydd ar detta verktyg endast avsett for konsumentbruk.

Sakerhetsinstruktioner

Allmanna sakerhetsanvisningar for elverktyg

Varning! Läs alla sakerhetsvarninger och instruktioner. Fel som uppSTAR till följd av att varningarna och instruktionerna som listedan inte följt's kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla sakerhetsforeskrifter och anvisningar for framtida bruk. Begreppet "Elverktyg" i alla varninger som listas nedan avser nätdrvna elverktyg (med natsladd) och batteridrivna elverktyg (sladdlosa).

1. Sakerhet pa arbetsplatsen
   a. Se till att arbetsområdet ar rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor.
   b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i narheten av brännbara vätskor, gaser aller damm. Elverktyg skapar gnistor som kan antanda damm eller angor.
   c. Häll barn och öskådare på avständ vid arbete med elverktyget. Distractioner kan göra att du förlorar kontrollen.

2. Elsakerhet

a. Elverktygets stickkontakt maste passa i eluttaget. Modificera aldrig kontakten pa nagot satt. Anvand inga adapterkontakter tillsammans med jordade elverktyg. Icke modifierade kontakter och passande uttag minskar risken for elektrisk stot.
b. Undvik kroppskontakt med jordade ytor, t.ex. ror, varmeelement, spisar och kylskap. Det finns en okad risk for elektrisk stot om din kropp ar jordansluten aller jordad.
c. Utsatt inte elverktyget for regn erler vata omgivninger. Vatten somkommen in i ett elverktyg okar risken for elektrisk stot.
d. Misshandla inte natsladden. Använd aldrig sladden for attbara, dra aller koppla bort elverktyget fran uttaget. Hall sladden borta fran varme, olja, skarpa kanter ellr rroliga delar. Skadade aller tilltrasslade sladdar okar risken for elektrisk stöt.
e. Använd en förlängningssladd som lämpar sig für utomhusbruk när du arbetar med elverktyg utomhus.

Användning av en sladd som ar lamplig for utomhusbruk minskar risken for elektriska stötar.

f. Om du maste anvanda ett elverktyg pa en fuktig plats, bcr du anvanda en stromforsrjning med jordfelsbrytare. Anvanding av en jordfelsbrytare minskar risken for elektrisk stot.

1. Personlig sakerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme;nàr du använder elverktyget.Använd inte ett elverktyg;nàr du ár tröttEller paverkad av droger, alcohol eller mediciner. Ett ögonblicks ouppmärksamhet.nár du arbetar med elektriska verktyg kan leda till allvarliga personskador.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning sāsom dammfiltersydd, halksäkra sakerhetsskor, skyddshjälm eller hörskyydd som används För lämpiga forhällanden minskar personskador.
c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren stared i avständt lage innan du ansluter verktyget till elnätet aller sätter i batteriet, samt innan du tar upp ell er bär verktyget. Att bara elektriska verktyg med fingret på strömbrytaren aller att koppla strömmen till elektriska verktyg;när strömbrytaren ar på leder till olyckor.
d. Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg aller en nyckel som har lammats kvar pa en roterande del av det elektriska verktyget kan orsaka kroppsskador.
e. Sträck dig inte für mycket. Ha ordentigt fotfäste och balans hela tiden. Detta möjiggör bättre kontroll av elverktyget i ovändade situationer.
f. Bär lämpiga kläder. Bär inte lösakläderEller smycken. Håll här, beklädnad och handskar borta frandelar i rörelse. Lösa kläder, smycken eller langt här kan fastna i rörliga delar.
g. Om,enheten har dammutsugnings- och uppsamlingsutrustning,se till att den ar ansluten och anvandsp korrekt satt.Anvandning av dammupssamling kan minska dammlaterade risker.
4. Användning och skötsel av elverktyg
a. Überbelasta inte elverktyget. Använd ratt elverktyg für ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastigkeit für vilket det konstruerades.
b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren ar farligt och mäste repareras.
c. Dra stickproppen ur vagguttaget och/eller ta ut batteriet ur elverktyget innan inställninger gös, tillbehörs byts ut erer elverktyget stalls undan.

Sàdana forebyggande sakerhetsatgärder minskar risken att oavsiktigt starta elverktyget.

d. Förvara elverktyg utom räckhäll for barn och låt inte personer som ar ovana vid elverktyget aller som inte LAST denna bruksanvisning använda det. Elverktyg ar farliga i händerna på ovana användare.
e. Underhalla elverktyg.

Kontrolera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte gätt sönder ell er skadats och inget annat foreligger som kan paverka elverktygets Funktion. Om det ar skadat, se till att elverktyget blir reparerat fore användning. Många olyckor orsakas av dāligt underhällna elektriska verktyg.

f. Hall skarande verktyg vassa och rena. Korrekt underhalla kapverktyg med vassa skär ar mindre troliga att de fastnar och ar lättare att kontrollera.
g. Använd elverktyg, tillbehör, bits m.m. enigt dessa anvisningar, samtidigt som arbetsforhällandena och det arbete som sca utforas beaktas. Användning av elverktyget for andra uppgifter an vad som avsetskan resultera i farliga situationer.

1. Service
   a. Låt en kvalificerad reparator som bara anvander identiska reservdilar utföra service på elverktyget. Detta sakerställer att elverktygets sakerhet bibehålles.

Ytterligare sakerhetsanvisningar for elverktyg

Varning! Ytterligare sakerhetsvarningar for vinkelslipning, slipning, tradborstning aller slipanden kapningsarben:

Det har elverktyget ar avsett att anvandas som vinkelslip, slipmaskin, trådborstning, polering eller kapning. Läs alla sakerhetsvarninger, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlætenhet att lasa alla instruktioner som lista HAR nedan kan Resultera i elektrisk stöt, eldsvåda och/eller allvarlig persorskada.
Arbetsmoment for vilka elverktyget inte ar konstruerat kan eventuellt ge upphov till fara och orsaka personskada.
Använd inte tillbehör som inte ar speifickt konstruerade for och rekommenderade av verktygstillverkaren. Bara for att tillbehöret kan monteras på ditt elverktyg, garantarar inte att det ar sakert att använda.
Tillbehorets markhastighemaste vara minst lika med den maximala hastighem som finns angiven pa elverktyget. Tillbehor som gár snabbare an sitt nominella varvthal kan brytas sönder och splittras.

Tillbehorets ytterdiameter och tjocklek maste ligga inom elverktygets kapacitetsmarkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleras korrekt.
Tillbehörens gangfaste maste motsvara slipmaskinens spindelganga. For tillbehör monterade med flänsar maste spindelhålet på tillbehöret passa fixeringsdiametern på flänsen. Tillbehör med som inte matchar elverktygets monterade händvarakommen att gø obalanserat, vibrera for mycket och kan orsaka att man tappar kontrollen.
Använd inte ett skadat tillbehör. Fore varje användning, inspektera tillbehör sāsom siliptrissor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nitning eller for stort slitage, stälborste med avseende på lösα aller spruckna tradar. Om elverktyg aller tillbehör tappas, kontrollera att det inte ar skadat eller installerera ett felfritt tillbehör. När du har kontrollerat och monterat ett tillbehör skä du körä elverktyget med maximal hastighetutan belastning i en minut. Skadade tillbehör kommt i vanliga fall att gå sönder videnna testkörning.
Bär personlig skyddsutrustning. Beroende på tillampning, använd ansiktsskydd, skyddsglasogon aller sakerhetsglasogon. Efter vad som ar lampligt, bearer dammfiltersydd, horselskydd, handskar och verkestadsforklade som klarar av att stoppa sma slipande delar eller bitar av arbetsstyetcket.

Ögonskyddet måste klara av att stoppa flygande skräp som skapas av diverse arbetsmoment. Damm- ell er andningsskyddet måste kunna filtrera partiklar fran det du arbetar med. Att utsättas for buller under en lang tid kan orsaka hörskaskador.

Håll askadare på säkert avständ frän arbetsområdet. Alla somkommen in i arbetsområdet maste ha personlig skyddsutrustning. Bitar av arbetsstyetcket aller avettrasigt tillbehör kan slungas ivag och orsaka personskada bortom det omedelbara arbetsområdet.
Häll verktyget i de isolerade greppytorna vid arbete dar sagtilbehöret riskerar att komma i kontakt med dolda elledninger erer med sin egen natsladd. Skärande tillbehör somkommen i kontakt med en strömforande ledning kan gora oskyddade metalldilar p elverktyget stromforande och ge användaren en elastöt.
Använd klämmor eller nagot annat praktiskt satt att stödja arbetsstycket mot ett stabilt underlag. Att hälla arbetsstycket for hand eller mot kroppen ar instabilt och kan göra att du fölorar kontrollen.
Placera sladden sa att den intekommen ikontakt med det roterande tillbehoret. Om du tapping kontrollen kan sladden bli kapad eller fastna, och din hand ell er arm kan dras in i det roterande tillbehoret.
Lagg aldrig ned elverktyget forran tillbehoret har slutat rotera helt.

Det roterande tillbehoret kan hugga tag i ytan och dra ivag verktyget sa att du tappar kontrollen over det.

Kor inte elverktyget medan du bar det vid din sida. Oavsiktlig kontakt med det roterande tillbehoret skulle kunna ta tag i dina klader och dra in tillbehoret i din kropp.
Rengör ventilationsöppningarna på elverktyget regelbundet. Motorns fläktkommen att dra in dammet i kapan, och for stor ansamling av metallipulverform kan utgora elektriska risker.
Använd inte elverktyget i narheten av brandfarliga material. Gnistor skulle kunna antanda dessa material.
Anvand inte tillbehör som kraver vatskekylning. Användning av vatten aller andra flytande kylmedel kan leda till livsfarlig elstöt aller stöt.

Notera: Ovanstaende varning gäller inte für elverktyg som har konstruerats speziellt for användning med att vätskesystem.

Kast och tillhörande varninger

Rekyl ar en plotslig reaktion nar en roterande skiva, stodrondell, borste eller nagot annat tillbehör körs eller klams fast. Det roterande tillbehöret bromsas dà hastigt vilket i sin tur gör att det okontrollerade elverktyget vingas i motsatt riktning mot tillbehörets rotation vid den punkt där stoppet uppSTAR.

Om till exemplen en slipskiva fastnar aller klams fast av arbetsstycket, kan skivans kant vid klampunkten grava sig in i materialet och faskivan att hoppa ut uller rekylera. Skivan kan antingen kastas mot anvandaren uller bort fran donne, beroende pa skivans rorelseriktning och den punkt darr den fastnar. Slipskivor kan dessutom brytas sonder under dessa forhallanden.

Rekyler uppstar till foljd av felaktig anvandning och/eller hantering av elverktyget. De kan undvikas med de skyddsagdager som beskrivs nedan.

Häll ett fast grepp om elverktyget och placera kroppen och armarna på att satt som gör att du kanSTA emot eventuella rekylkrafter. Använd alltid ett extrahandtag, om sadant finns, for maximal kontroll over kast och momentrörelser vid start. Användaren kan kontrollera vridmomentreaktion aller rekylkrafter, om korrekta försiktighetsatgärder vidtas.
Placera aldrig din hand nara ett roterande tillbehör. Tillbehöret kan rekylera over din hand.
Placerainte din kropp i ett omrade dit elverktyget kommer att forflytas om en rekyl intraffar. Rekylen kommer att kasta verktyget i motsatt riktning mot skivans rorelse vid klampunkten.
Var särskilt fösiktig när du arbetar med horn, skarpa kanter, osv. Undvik att lata tillbehöret studsa eller hakas fast.

Horn, vassa kanter aller studsande har en tendens att hugga tag i det roterande tillbehoret och orsaka kontrollforlust aller rekyl.

Montera inte ettTRSnidningsblad ererett tandat sagblad. Sadana klingor ger ofta upphov till rekyl och forlust av kontroll.

Sakerhetsanvisningar som ar specifica for slipning och kapning

Använd bara skivor av den typ som rekommenderas for ditt elverktyg och det speciella skydd som ar konstruerat for den aktuella skivan. Skivor som elverktyget inte ar konstruerat for kan inte skyddas ordentlich och ar inte sakra.
Slipytan pa skivor med forsankt nav maste monteras nedanfor skyddsflansens plan. Felaktigt monterad skiva som skyddas av nivan av skyddsklacken kan inte var tillrackligt skyddande.
Skyddet mäste fästas ordentigt på elverktyget och placeras for maximal sakerhet sa att sa lite som möjlgit av skivan ar exponerad mot användaren. Skyddet hjälper till att skydda operatoren fran trasiga skivfragment, oavsiktlig kontakt med skivan och gnistor som kan anteanda kläder.
Skivor fár bara användas i tillampningar de rekommenderas for. Exempelvis: Slipa inte med sidan av en kapskiva. Slipande kapskivor ar avsedda for slipning med ytterkanten och om dessa skivor utsats for sidokrafter kan de splittas.
Använd alltid oskadade skivflänsar med rätt storlek och form for den skiva du tänker använda. Ratt skivflänsar stödjer skivan och minskar på sä sätt risiken att skivan skaa splittras. Flänsar for kapskivor kan vara annorlunda an flänsar for slipskivor.
Använd inte nedslitna skivor fran större elverktyg. Skivor som ar avsedda for större elverktyg lampar sig inte for den högre hastigheten hos mindre verktyg och kan brytas sönder.

Latinte kapskivan fastna och tryck inte for hart. Forsok inte skara for djupt. Att belasta skivan for mycket okar risken och sannolikheten for att skivan ske vridas eller karva i snittet och mölligheten for rekyl eller att skivan gar sönder.
Stäinte i linje med och bakom den roterande skivan. När skivan, på arbetspunkten rör sig bort ifrån din kropp, kan en eventuell rekyl slunga den roterande skivan och elverktyget rakt mot dig.
När skivan kärvar fast eller när du avbryter ett snitt av naggon orsak, stäng av elverktyget och häll elverktyget stilla tills skivan har stannat helt och hallet.

Försök aldrig ta bort skivan ur skärspåret medan skivan snurrar aftersom detta kan leda till kast.

Undersök varfor skivan har fastnat och avlagsna orsaken till detta.

Ateruppta inte kapingen av arbetsstycket med skivan i skärspåret. Låt skivan nå full hastighet och Återgå forsiktigt till kapingen. Skivan kan fastna, vandra upp eller rekylera om verktyget startas om i arbetsstycket.
Stöd stora arbetsstycken for att minimera risken for att skivan kläms fast eller kastas upp. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nara kaplinjen och nara kanten på arbetsstycket på báda sider av skivan.
Var extra forsiktig vid "instickskapning" i beintigua vaggar erler andra dolda omraden. Den utstickende skivan kan skara in i vattenr, elledninger erler objekt som kan orsaka en rekyl.

Sakerhetsanvisningar som ar spefika for sandpapperslipining

Använd inte sandpapper som ar alldeles für stora. Folj tillverkarens rekommendationer nár du valjer sandpapper. Större sliprondeller som nár utanfor stödrondellen utgör en risk for rvsår, kan orsaka fastkorning och sönderslitting av skivan eller rekyl.

Sakerhetsanvisningar som ar specifika for stalborstning

Tänk på att stålborst kan lossna frän borsten även under normal användning. Slit inte for hart på tradarna genom att applicera for stor belastning på borsten. Trådstrøna kan lätt tränga igenom lätt beklädnad och/eller huden.
Om ett skydd rekommenderas for stalborstning farr ingen del av tradskivan ell borsten komma i kontakt med skyddet. Tradskivan ell borsten kan expandera i diameter pa ground av arbetsbelastningen och centrifugalkrafterna.

Sakerhet for andra

Denna apparat ar inte avsedd att anvandas av personer (inklusive barn) med reducerad fysisk, sensorisk ell er mental formaga aller med begransad erfarenhet ell kunskap sàvida inte de ar under uppsikt ullfritt instruktioner om användning av apparaten av en person som ar ansvarig for deras sakerhet.
Barn ská hállas under uppsikt sà att de inte leker med verktyget.

Aterstaende risker

Ytterligare risker som inte finns med i de bifogade sakerhetsanvisingarna kan uppsta nar verktyget anvands.

Dessa risker kan uppsta vid felaktig aller langvarig anvandning, etc.

Aven om alla relevanta sakerhetsanvisningar foljs och sakerhetsanordninger anvands kan vissa ytterligare risker inte undvikas. Dessa omfattar:

Skador orsakade av att roterande/roliga delar vidrors.
Skador som uppstar vid byte av delar, klinga ellter tillbehor.
Skador som orsakas av en langvarig använding av ett verktyg. Se till att regelbundet ta vilopauserRARY du anvanderett verktyg under en langre period.
Horselnedsattning.
Halsorisker orsakade av inandning av damm nar redskapet anvands (exempel: arbete med tra, särskilt ek, bok och MDF.)

Vibrationer

De vibrationsvarden som anges i avsnitten Tekniska data och deklarationen om overensstammelse har uppmatts i enlight med en standardtestmetod foreskriven i EN 60745 och kan anecdotes for jamforelse med andra verktyg. Det angivna vibrationsvardet kan även anecdas for en preliminar bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig frän det uppgivna värdet beroende på hur verktyget används. Vibrationsniv'an kan overstiga den uppgivna nivan.

Vid upskattninger av exponering for vibrationer i syfte att bedöma vilka sakerhetsatgärder som ar nödvändiga enligt 2002/44/EG for att skydda personer som regelbundet använder elverktyg i arbetet sca man utgå frän de faktiska omstandigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen sca även ta hänsyn till alla moment i arbetscykeln, t.ex. nar verktyget ar avständt och;nar det gär på tomgang saväl som;nar det faktiskt används.

Etiketter på verktyget

Följande symboler tillsammans med datumkoden visas på verktyget:

Varning! Läs braksanvisingen före användning for att minska risken for persorskador.

Bär alltid skydds-ller korgglasogon när du anvander verktyget.

Använd alltid hörskydd när du använder verktyget

Elsakerhet

Detta verktyg ar dubbelisolerat; därfor kravs ingen jordledning. Kontrollera alltid att strömförsörningen motsvarar spansninger pa typskylten.

Om natsladden ar skadad sa maste den bytas ut av tillverkaren ell ertt auktoriserat BLACK+DECKER servicecenter for att undvika risker.

Spanningsfall

Inkopplingsströmmar orsakar korta spanningsfall. Annan utrustning kan paverkas under ogynnsamma strömforhällanden.

Om spanningskällans systemimpedans ar lagre an 0.107 Ω kommt sannolikt inga störningar att inträffa.

Funktioner

Detta verktyg har nagra aller samtliga av foljande Funktioner.

1. Strömbrytare
2. Spindellås
3. Skydd
4. Sidohandtag

Montering

Varning! Se till att verktyget ar avstangt och att det inte ar anslutet innan monteringen börjar.

Montera och ta bort skyddet (bild A1, A2)

Verktyget ar utrustat med att skydd som bara ar avsett for slipning (typ 27). Om verktyget ska anvandas for kapning maste ett skydd som ar specielt avsett for detta (typ 41) monteras. Ett lampligt skydd, articelnummer N642463 (for 115mm kapskivor) kar erhallas fran BLACK+DECKER servicecenter.

Placera verktyget på att bord med spindeln (5) riktad uppat.
Rikta in klackarna (7) mot sparen (8).
Tryckned skyddet och rotera det moturs till onskat lage.
Dra at skruven (6) for att fasta skyddet.

Borttagning

Lossa skruven (6).
Rotera skyddet medurs for att rikta in klackarna (7) mot sparen (8).
Ta bort skyddet fran verktyget.

Varning! Använd aldrig verktyget utan skyddet.

Montering av sidohandtaget

Skruva in sidohandtaget (4) i ett av monteringshalen paverktyget.

Varning! Använd alltid sidohandtaget.

Montera och ta bort slip- och kapskivor (bild B - D)

Använd alltid rätt typ av skiva für det aktuella arbetet. Använd alltid skivor med rätt diameter och halstorlek (se tekiska data).

Fastsätting

Montera skyddet enligt beskrivningen oven.
Placera den inre flansen (10) på spindeln (5) som figuren visar (bild B). Se till att flansen ar korrekt placerad på de platta sidorna av spindeln.
Placera skivan (11) på spindeln (5) som figuren visar (bild B). Om skivan har att upphøjt centrum (12), se till att den ar riktad mot den inre fländsen.
Se till att skivan sitter ratt pa den inre flansen.
Placera den yttre flansen (13) på spindeln. När du monterar en slipskiva måste det upphöjda centrumet på den yttre flansen vara riktad mot skivan (A i bild C). När du monterar en kapskiva måste den upphöjda mittdelen på den yttre flansen vara riktad bort frän skivan (B i bild C).
Håll spindellåset (2) intryckt och dra at den yttre fländsen med tvastiftsnyckeln (14) (bild D).

Borttagning

Håll spindellåset (2) intryckt och lossa den yttre flänsen (13) med tvåstiftsnyckeln (14) (bild D).
Ta bort den yttre flänsen (13) och skivan (11).

Ytslipning med slipskivor

Låt verktyget nå full hastighet innan verktygetkommen i kontakt med arbetsytan.
Använd minimalt med tryck på arbetsytan, lát verktyget arbeta med hög hastighet. Sliphastigheten ar böst nar verktyget arbetar med hög hastighet.
Upprathall en vinkel pa 20^ till 30^ mellan verktyget och arbetsytan sasom visas i bild F.
Förflytta hela tiden verktyget fram och tillbaka for att undvika ojämmheter på arbetsytan.
Ta bort verktyget fran arbetsytan innan verktyget stangs av. Lat verktyget sluta rotera innan det laggs ned.

Kantslipning med slipskivor

Skivor som används für kapning och kantslipning kan gä sönder eller orsaka kast om de böjs aller vrids om verktyget används vid kapning eller djupslipning. Kantslipning/kapning med typ 27 skivor måste begrānsas till grund skärning och falsning, mindre øn 13 mm djupt nr skivan ør ny. Minska djupet på kapningen/falsningen like mycket som skivans radi slits ned. Se "Slipnings- och kaptillbehörstabellen" i slutet avenna manual forytterligare information. Kantslipning/kapning med en typ 41 skiva kraver användning av ett typ 41 skydd.

Låt verktyget nå full hastighet innan verktygetkommen i kontakt med arbetsytan.

Använd minimalt med tryck på arbetsytan, lately verktyget arbeta med hög hastighet. Sliphastigheten ar;bast nar verktyget arbetar med hög hastighet.
Placera dig sà att den öppna undersidan av skivan ar riktad bort frän dig.
När kapingen börjar och en skåra skapats i arbetsstycket andra inte vinkel på kapingen. Åndring av vinkelkommen att göra att skivan bojs och kan gå sönder. Kantslipningsskivor ar inte designade for att stæ emot sidotryck som orsakas av böjningar.
Ta bort verktyget fran arbetsytan innan verktyget stangs av. Lat verktyget sluta rotera innan det laggs ned.

Varning! Använd inte kantslipnings-/kapskivor für ytslipning om skivans etikett forbjuder södan användning aftersom dessa skivor inte ar designade for sidotryck som uppstár vid ytslipning. Sonderbrutna skivor och allvarliga skadar kan uppsta.

Montera och ta bort sliprondeller (bild D och E)

For sandsliping kravs en stodrondell. Stodrondellen finns tillganglig som tillbehör hos din BLACK+DECKER Återförsäljare.

Fastsätting

Placera den inre flansen (10) pa spindeln (5) som figuren visar (bild E). Se till att flansen ar korrekt placerad pa de platta sidorna av spindeln.
Placera stodrondellen (15) paspindeln.
Placera sandpappersskivan (16) pa stodrondellen.
Placera den yttre flansen (13) på spindeln med den upphojda mittdelen vänd bort frän skivan.
Hall spindellaset (2) intryckt och dra at den yttre flansen med tvastiftsnyckeln (14) (bild D). Se till att den yttre flansen ar korrekt placerad och att rondellen ar ordentligt fastspand.

Borttagning

Håll spindellåset (2) intryckt och lossa den yttre flänsen (13) med tvåstiftsnyckeln (14) (bild D).
Ta bort den yttre flänsen (13), sandpappersskivan (16) och stödrondellen (15).

Ytslipning med slippappersrondeller

Lat verktyget nà full hastighet innan verktygetkommen i kontakt med arbetsytan.
Använd minimalt med tryck på arbetsytan, lát verktyget arbeta med hög hastighet. Sliphastigheten ar böst nar verktyget arbetar med hög hastighet.
Upprathall en vinkel pa 5^ till 10^ mellan verktyget och arbetsytan sasom visas i bild G.
Förflytta hela tiden verktyget fram och tillbaka for att undvika ojämmheter på arbetsytan.

Ta bort verktyget fran arbetsytan innan verktyget stangs av. Lat verktyget sluta rotera innan det laggs ned.

Anvanda stödrondeller für slipning

Välj alltid korrekt slipkornsstorlek for flexibla slipskivorna for användningsområdet. Slipskivorna finns tillganglia med olika slipkornsstorlekar. Grova korn tar bort material snabbare och ger engrovre finish. Finare korn tar bort material langsammare och ger en slätare finish.

Borja med skivor med grovre kom for snabb grov borttagning av material. Byt till ett mediumpapper och avsluta med ett fint korn for optimal finish.

Grovt = 16 - 30 i kornstorlek.
Medium = 36 - 80 kornstorlek.
Fint = 100 - 120 kornstorlek.
Extra fint = 150 - 180 i kornstorlek.
Låt verktyget nå full hastighet innan verktygetkommen i kontakt med arbetsytan.

Använd minimalt med tryck på arbetsytan, lát verktyget arbeta med hög hastighet. Sliphastigheten ar böst nar verktyget arbetar med hög hastighet.
Uppratthall en vinkel på 5^ till 10^ mellan verktyget och arbetsytan sasom visas i bild H. Slipskivan skall ha en kontakt på ungefär 25mm på arbetsytan.
- Flytta verktyget konstant i en rak linje for att forhindra bränning och virvlar pa arbetsytan. Om verktyget fär vila pa arbetsytan utan rörelse eller flytt av verktyget i en cirkelrörelse skapar brannmärken och virvelmöken pa arbetsytan.
Ta bort verktyget fran arbetsytan innan verktyget stangs av. Låt verktyget sluta rotera innan det laggs ned.

Slipning av blybaserad farg REKOMMENDERAS INTE pa.
ground av svårigheterna att kontrollera det fororenade
dammet. Den största faran for blyforgiftning ar for barn
och gravida kvinnor.
Eftersom det ar svart att identiera om farg innehaller erler inte innehaller blyutan en kemisk analys rekommenderar vi att foljande forsiktighetsatgarden vidtas vid slipning av all farg:
Inga barn eller gravida kvinnor fär komma in i arbetsomradet där farg slips as innan en fullständig rengöring gjorts.
En andningsmask aller gasmask borbáras av alla personer som kommt in i arbetsomradyet. Filtret borb ytas dagligen ellr anvandaren har svargiheter att andas.

Notera: Endast de dammasker som ar lamplig for arbete med blyfargdamm och rok bor anvandas. Vanlig malarmasker ger inte detta skydd. Besok din lokala jarnhandel for att kopa ett godkand andningsskydd.

AT INTE, DRICK ELLER RÖK inom arbetsområdet for att Förhindra intag av Förorenade fãrgpartiklar. Arbetare bör tvätta och städa INNAN de äter, dricker erler röker. Livsmedel, dryck erller röktillbehör bör inte lämnas kvar i arbetsområdet eftersom damm kan fastna på dem.
Farg borbortpaaett sadtattmangden dammsom genereras minimeras.
Områden där fängborttagning sker bör forseglas med plastskynken som ar 4 millimeter tjocka.
Slipning bör utforas pà ett sádent satt att spár av fargdamm reduceras utanfor arbetsområdet.
Alla ytor inom arbetsomradset bor dammsugas och noga rengoras dagligen sa lange som slipningsprojektet pagar. Dammsugarfilterpasar bor bytas regelbundet.
Skyddsplast bør samlas ihop och kastas tillsammans med övriga dammspån och annat lõst skräp. De bör placeras i en forseglad avfallsbehällare och via den vanliga sophanteringen. Under rengöringen skall barn och gravida kvinnor hälla sig undan frän det direkta arbetsområdet.
Alla leksaker, tvattbara mobler och redskap som anvands av barn tvattas noga innan de anvandsigen.

Montering och användning av tradborstar och tradskivor

Tradkoppborstar och tradskivor skruvas direkt på vinkelslipens spindel utan användning flänsar. b. Ett typ 27 skydd kravs nar tradborstar och -skivor används. Använd skyddshandskar nar tradborstar och skivor hanteras. De kan vara vassa. Skivor eller borstar fär inte vidröra skyddet vid montering eller användning. Oupptäckta skador kan uppsta på tillbehören och góra att tradarna fragmenteras是从 tillbehörsskivor eller kopp.

Ganga paskivan paspindelnforhand.
Tryck pa spindellasknappen och använd en skiftnyckel pa navet pa tradskivan eller borsten for att dra at skivan.
For att ta bort skyddet folj ovanstaende procedur i motsatt ordning.

Varning! Om inte skivnavet sitter korrekt på innan verktyget slas på kan det resultera i skador på verktyget aller på skivan. Trådskivor och borstar kan användas for att ta bort rost, flagor och fãrg och for utjämming av oregelbundna ytor.

Notera: Samma forsiktighetsatgärder ske vidtas vid borstning av farg som vid slipning av farg med sandpapper.

Lat verktyget na full hastigkeit innan verktygetkommen i kontakt med arbetsytan.
Använd minimalt med tryck på arbetsytan, lát verktyget arbeta med hög hastighet. Borttagning v material gár snabbast nar verktyget arbetar med hög hastighet.
Upprathall en vinkel på 5^ till 10^ mellan verktyget och arbetsytan for borstkoppar sasom visas i bild l.
Häll kontakt mellan kanten på skivan och arbetsytan med tradskivan.

Förflytta hela tiden verktyget fram och tillbaka for att undvika ojämmheter på arbetsytan.

Om verktyget fár vila på arbetsytan utan rörelse eller flytt av verktyget i en cirkelrörelse skapar brannmärken och virvelmärken på arbetsytan.

Ta bort verktyget fran arbetsytan innan verktyget stangs av. Låt verktyget sluta rotera innan det laggs ned.

Varning! Var extra uppmärksam vid arbete over en kant dä plötsiga tvāra rörelser av vinkelslipen kan ske.

Montering av kapskivor (typ 41)

Kapskivor inkluderar diamantskivor och slipande skivor. Slipande kapskivor for metall och betong finns tillganglia. Diamantblad for belongkapning kan ocks anvandas.

NOTERA: Ett stängt tvåsidigt typ 41 kapskiveskydd krävs nar kapskivor används, saljs separat. Om inte korrekt fländs och skydd används kan det resultera i skador frän skivor som gånder och kontakt med skivan. Matchande diameter for fästfländsen och gangade bygelmuttern (medfoljer verktyget) maste användas for kapskivor.

Montering stängt (typ 41) skydd (bild J, K,)

Passa in de tre klackarna på skyddet mot de tre skårorna på navet. Dettakommen att rikta in flikarna mot oppningarna i væxellådans holje sasom visas i bild J.
Skjut ned skyddet tills skyddsflikarna aktiveras och roteran fritt i sparet pa vaxelladans nav.
Vrid skyddet moturs for att lasa fast det papi plats. Skyddsholjet bocrpleras mellan spindeln och operatoren for att ge maximalt skydd.
Dra at skyddshaken for att fasta skyddet pa vaxelladans holje. Du skull inte kunna vrida skyddet for hand. Anvand inte vinkelslipen med ett lost skydd.
For att ta bort skyddet, lossa skyddets lashakeskruv. Vrid sedan skyddet sa att de tre klackarna pa skyddet ar i linje med de tre skarorna pa navet och dra upp pa skyddet.

Montera kapskivor

Placera den ogangade fästflänsen på spindeln med det upphöjda centrumet (pilot) riktat uppat. Det upphöjda centrumet (pilot) på fästflänsenkommen att vara mot skivan narr skivan installeras.
Placera skivan pafastflansen, centrera skivan pdet upphjda centrumet (pilot).
Installera den gangade bygelmuttern med det upphojda centrumet (pilot) bort fran skivan.
Tryck ned spindellåsknappen och dra Åt bygelmuttern med den medfoljande skruvnyckeln.
For att ta bort skivan,tryck pa spindellasknappen och lossa den gangade bygelmuttern med den medfoljande skruvnyckeln.

Varning! Använd inte kantslipnings-/kapskivor für ytslipning eftersom dessa skivor inte ar designade for sidotryck som uppstär vid ytslipning. Sonderbrutna skivor och allvarliga skadar kan uppsta.

Lat verktyget na full hastigkeit innan verktygetkommen i kontakt med arbetsytan.
Använd minimalt med tryck på arbetsytan,Latch verktyget arbeta med hog hastighet. Kaphastigheten ar bast nar verktyget arbetar med hog hastighet.
När kapingen börjar och en skåra skapats i arbetsstycket andra inte vinkeln på kapingen. Åndring av vinkelnkommen att göra att skivan bojs och kan gå sönder.
Ta bort verktyget fran arbetsytan innan verktyget stangs av. Lat verktyget sluta rotera innan det laggs ned.

Användning

Varning! Lat verktyget arbeta i sin egen takt. Overbelasta inte.

Håll undan kabeln ordentlich, sa att du inte råkar klippa av den.
Var beredd på en ström av gnistor Near slip-ller kapskivan kommer i kontakt med arbetsstycket.
Placera alltid verktyget sa att skyddet for slip-ller kapskivan blir optimalt.

Slá pá och stänga av

Starta verktyget genom att trycka in strombrytaren (1).
Stang av verktyget genom att släppa strömbrytaren (1).

Varning! Starta inte och stäng inte av verktyget nar det ar belastat.

Tips for optimal användning

Häll verktyget stadigt med en hand runt sidohandtaget och den andra handen runt huvudhandtaget.
När du slipar ská du alltid ha skivan vinklad cirka 15^ mot ytan på arbetsstycket.

Underhäll

Din kabelanslutna/sladdlosa BLACK+DECKER-apparat/ verktyg ar konstruerad for att fungera en lang tid med minsta möjiga underhäll. Kontinuerlig tillfredsstallande drift ar beroende av ordentlig verktygsvard och regelbunden rengöring.

Varning! Innan nagot unterhäll utförs på sladdanslutna/ sladdlösa elverktyg:

Stang av apparaten/verktyget och dra ur natakontakten.
Du kan ocksa ta ut batteriet ur redskapet om redskapet har ett separat batteri.
Om batteriet ar inbyggt later du det laddas ur helt innan avstängningen.
Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhäll an regelbunden rengöring.

Rengör regelbundet redskapets/verktygets/laddarens luftintag med en mjuk borste eller torr trasa.
Rengör motorkápan regelbundet med en fuktig trasa. Använd aldrig námot slipande eller Lossningsmedelsbaserat rengöringsmedel.
Oppna chucken (där sādan finns) med jämna mellanrum och knacka på den für att avlågsna damm som sitter på insidan.

Byte av elkontakten (endast Storbritannien och Irland)

Gör dig av med den gamla kontakten på lämpligt satt.
Anslut den bruna ledningen till den stromforande anslutningen i den nya kontakten.
Anslut den blå ledningen till den iced stromforande anslutningen.

Varning! Ingenting bör koplas till jordanslutningen.

Följ de monteringsanvisningar som följer med kontakter av god kvalitet. Rekommenderad sakring: 13 A.

Felsökning

Problem möglich
EnhedenNSTartar inte.	Sladden inteinkopplad.Sladd eller brytare skadad.	Koppla in verktyget iett fungerande uttag.Byt ut sladden ellerströmbrytaren hosett BLACK+DECKER servicecentereller auktoriseratservicecenter.

Tabell over slip- och kaptillbehör

Slipskivor
Skydd typ 27 Skydd typ 27	Typ 27
Ogängad fästfläns	Typ 27 navskiva
Typ 27-skiva med försänkt centrum
Gängad spännmutter
Slipvingskivor
Skydd typ 27 Skydd typ 27	Typ 27
Navslipvingskivor	Ogängad fästfläns
	icede-navslipvingskivor
	Gängad spännmutter

Typ 41 kapskivor
Skydd typ 41 Skydd typ 41
Stödläns Stödläns
Slipkapskivor Diamant
Klämmutter Klämmutter
Tråskivor
Skydd typ 27 Skydd typ 27
3 tum trådkoppborste 4 tum trådkoppborste
Sandpapperskiva
Gummistödrondell
Sandpapperskiva
Gängad spännmutter

Skydda miljon

Separat insamling. Produktor och batterier som ar markerade medenna symbolfarinte kastasi de vanliga hushalssoporna.

Produkter och batterier innehaller material som kan ateranvandas aller atervinnas for att minska behovet av rmaterial.

Återvinn elektriskaprodukter och batterier enligt lokala foreskrifter. Mer information finns tillganglig paa www.2helpU.com

Tekniska data

		BEG010 Typ 1
Inspannning V	AC	230
Ineffekt W 710
Märkhestighet min	-1	12000
Skivhäl mm 22

Maximal skivtjocklek
Slipskivor mm 6
Kapskivor mm 3,5
Spindelstorlek M14
Vikt Kg 1.7

Ljudtrycksnivå enligt EN 60745:

Lj,tryck (LpA) 89 dB(A), osäkerhet (K) 3 dB(A)

Ijudtryck (LwA) 100 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvarden (vektorsumman av tre axlar) enlicht EN 60745:

Ytlsipining (a_G)5,1m / s^2 , osakerhet (K) 1,5m / s^2

Kapning (a_b,co) 4,8 m/s2, osakerhet (K) 1,5 m/s2

Skivslipning (a_h,DS) 6,6 m/s, osakerhet (K) 1,5 m/s

EG-forsakran om overensstammelse

MASKINDIREKTVET

BEG010 vinkelslip

Black & Decker fösakrar att dessaprodukter, beskrivna under

"tekniska data" uppyller:

2006/42/EG, EN 60745-1:2009 + A11:2010;

EN 60745-2-3:2011 + A2:2013 + A11:2014

+A12:2014+A13:2015

Dessaprodukter overensstämmer även med direktiven

2014/30/EU och 2011/65/EU.

Kontakta Black & Decker für ytterligare information på följande adress, eller se handbokens baksida.

Undertechnad ar ansvarig for sammanställningen av teknska data och görenna forsakran for Black & Decker.

Pacick Dcpndch

Patrick Diepenbach

Black & Decker ar saker på kvaliteten hosenna produit och erbjuder kunder 24 manaders garanti fran datumet inkopsdatum. Garantin galler utover konsumentens rattigheter enligt lag och paverkar inte dessa. Garantin ar giltig i de territorier som tillhör medlemsstaterni i Europeiska unionen och det europeiska frihandelsområdet.

För yrkande under garantin måste yrkandet vara in enlighemed Black & Deckers villkor och dukommen att behöva skickain bevis på kopet till forsäljaren eller en auktoriserad reparator. Villkoren for Black & Deckers tvåriga garanti och var du hittardin närmaste auktoriserade reparator kan erhällas på Internetpà www.2helpU.com,ller genom att kontakta ditt lokal Black& Decker kontor på adressen som angetts iennabruksanvisning.

Besök var webbsida www.blackanddecker.co.uk for att registrarra dinnya Black & Decker-produkt samt for att fa information omnyaprodukter och specialerbjudanden.

Tiltenkt bruk

BLACK+DECKER BEG010 vinkelsliper er designet for sliping og kapping av metall og murverk ved hjelp av passende slipseller kappeskiver. Ved pamontert passende beskyttelse er dette apparatet kun ment for privat bruk.

Sikkerhetsinstruktjoner

Kantsliping med slipeskiver

Advarsel! Ikke sla verktjyet av mens det er belastet.

Kantslibning med slibeskiver
