MANUALE UTENTE BEG010 BLACK & DECKER

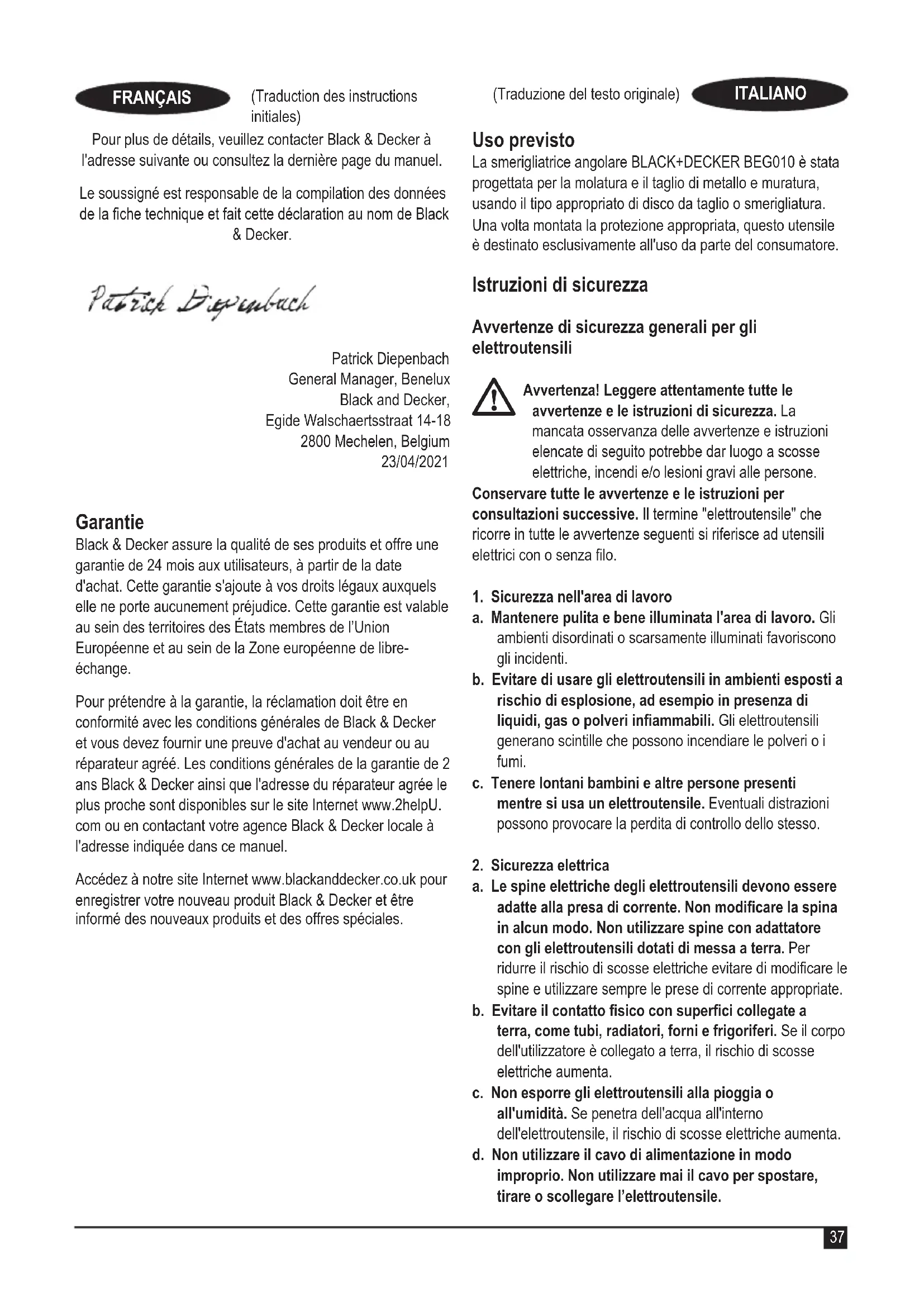

Avvertenza! Leggere attentamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scosse elettriche, incendi e/o lesioni gravi alle persone. Conservare tutte le avvertenze e le istruzioni per consultazioni successive. Il termine "elettroutensile" che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici con o senza lo.

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi. c. Tenere lontani bambini e altre persone presenti mentre si usa un elettroutensile. Eventuali distrazioni possono provocare la perdita di controllo dello stesso.

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa di corrente. Non modicare la spina in alcun modo. Non utilizzare spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modicare le spine e utilizzare sempre le prese di corrente appropriate. b. Evitare il contatto sico con superci collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scosse elettriche aumenta. c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se penetra dell'acqua all'interno dell'elettroutensile, il rischio di scosse elettriche aumenta. d. Non utilizzare il cavo di alimentazione in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l’elettroutensile.38 (Traduzione del testo originale) ITALIANO Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scosse elettriche aumenta. e. Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto ad ambienti esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di lavorare in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale (RCD). L'uso di un interruttore differenziale riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali. b. Usare dispositivi di protezione individuale. Indossare dispositivi di protezione per gli occhi. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesioni personali. c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione/spegnimento sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore di accensione e non collegarlo a una fonte di alimentazione elettrica con l'interruttore acceso. d. Prima di accendere un elettroutensile, rimuovere gli eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave inseriti su una parte rotante dell'elettroutensile può provocare lesioni alle persone. e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile controllare meglio l'elettroutensile nelle situazioni impreviste. f. Vestirsi in maniera opportuna. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi ultimi siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta della polvere può ridurre i pericoli legati a queste ultime.

4. Uso e cura dell'elettroutensile

a. Non sovraccaricare l'elettroutensile. Utilizzare l'elettroutensile adatto per il lavoro da eseguire. L'elettroutensile corretto funziona meglio e in modo più sicuro se viene utilizzato alla velocità per cui è stato progettato. b. Non utilizzare l'elettroutensile se l'interruttore di accensione/spegnimento è difettoso. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni d'uso. Gli elettroutensili sono pericolosi in mano a persone inesperte. e. Sottoporre gli elettroutensili a regolare manutenzione. Vericare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se danneggiato, far riparare l'elettroutensile prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a corretta manutenzione. f. Mantenere aflati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi aflati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo.

a. Fare riparare l'elettroutensile esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali. In questo modo sarà possibile mantenere la sicurezza dell'elettroutensile. Ulteriori avvertenze di sicurezza riguardanti l’elettroutensile

Avvertenza! Avvertenze di sicurezza comuni aggiuntive per operazioni di smerigliatura, carteggiatura, spazzolatura metallica o taglio abrasivo:39 (Traduzione del testo originale) ITALIANO u Questo elettroutensile è stato progettato per funzionare come smerigliatrice, levigatrice, spazzola in acciaio, lucidatrice o utensile da taglio. Leggere attentamente tutte le avvertenze, istruzioni, illustrazioni e speciche fornite con l’elettroutensile. La mancata osservanza delle istruzioni seguenti può dar luogo a scosse elettriche, incendi e/o lesioni gravi. u L’esecuzione di lavorazioni per le quali l’elettroutensile non è stato progettato comporta dei rischi e può causare lesioni personali. u Non usare accessori che non sono stati progettati e consigliati in modo specico dal fabbricante dell’elettroutensile. Anche se un accessorio può essere collegato all’elettroutensile, questo fatto non ne garantisce la sicurezza di utilizzo. u La velocità nominale dell’accessorio deve essere almeno pari a quella massima riportata sull’elettroutensile. Gli accessori fatti funzionare a una velocità superiore rispetto a quella nominale possono rompersi e disintegrarsi. u Il diametro esterno e lo spessore dell’accessorio devono rientrare nel valore della capacità nominale dell'elettroutensile. Gli accessori di misura sbagliata non possono essere protetti o controllati in modo adeguato. u L'attacco lettato degli accessori deve corrispondere alla lettatura dell'alberino della smerigliatrice. Per gli accessori montati tramite ange, il foro dell'albero dell'accessorio deve corrispondere al diametro di posizionamento della angia. Gli accessori che non corrispondono alla struttura di montaggio dell’elettroutensile non mantengono l'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo. u Non usare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori afnché sui dischi abrasivi non vi siano scheggiature e lesioni, non siano presenti crepe o segni eccessivi di usura sul platorello, e le spazzole metalliche non abbiano lamenti metallici staccati o spezzati. Se l’elettroutensile o l’accessorio è caduto, vericare eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, far funzionare l’elettroutensile alla velocità massima a vuoto per un minuto. Gli accessori danneggiati normalmente si rompono durante questa fase di verica. u Indossare dispositivi di protezione individuali. A seconda delle lavorazioni, utilizzare una maschera o occhiali di protezione. Se opportuno, indossare una mascherina antipolvere, protezioni acustiche, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. La protezione oculare deve impedire a detriti volanti generati dalle varie lavorazioni di raggiungere gli occhi. La mascherina antipolvere o il respiratore devono essere in grado di ltrare le particelle generate dall’operazione eseguita. L’esposizione prolungata a rumori di alta intensità può causare la perdita dell’udito. u Mantenere le altre persone presenti a distanza di sicurezza dall'area di lavoro. Chiunque acceda alla zona di lavoro deve indossare abbigliamento di protezione adeguato. Frammenti del pezzo da lavorare o di un accessorio rotto possono volare via e causare lesioni al di là dell’immediata area di lavoro. u Tenere l’elettroutensile afferrando le superci di presa isolate, se si sta eseguendo un’operazione dove esiste la possibilità che l’accessorio di taglio possa venire a contatto di cavi nascosti o del lo di alimentazione. Se un accessorio di taglio dovesse vengono a contatto con un cavo sotto tensione, trasmetterebbe la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile, con il pericolo di provocare la folgorazione dell’utilizzatore. u Usare morse o altri metodi pratici per ssare e bloccare il pezzo da lavorare ad una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo. u Posizionare il lo di alimentazione lontano dall’accessorio rotante. In caso di perdita di controllo, il cavo può essere tagliato o impigliato e potrebbe avere una forza tale da trascinare la mano o il braccio dell’operatore verso l’accessorio rotante. u Non appoggiare mai un elettroutensile prima che si sia totalmente fermato. L’accessorio rotante potrebbe fare presa sulla supercie e trascinare l’elettroutensile facendone perdere il controllo. u Non azionare l’elettroutensile mentre lo si trasporta tenendolo lungo il anco. Un contatto accidentale con l’accessorio rotante può farlo impigliare ai vestiti e trascinarlo verso il corpo dell’operatore. u Pulire regolarmente gli sati dell’aria dell’elettroutensile. La ventola del motore può attirare la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di metallo polverizzato può causare pericoli elettrici. u Non utilizzare l’elettroutensile in prossimità di materiali inammabili. Le scintille potrebbero incendiare i materiali. u Non utilizzare accessori che richiedono liquidi refrigeranti. L’utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche. Nota: Il suddetto avviso non è inteso per gli elettroutensili progettati in modo specico per essere usati con un impianto a base di liquido.40 (Traduzione del testo originale) ITALIANO Contraccolpi e avvisi in merito Il rimbalzo è una reazione improvvisa provocata dal disco, dal platorello, dalla spazzola o da qualsiasi altro accessorio in rotazione che si inceppi o rimanga impigliato. L’inceppamento o l’impigliamento causano il bloccaggio rapido dell’accessorio che ruota, il quale, a sua volta, spinge l’elettroutensile, non più controllato, in direzione opposta a quella di rotazione dell'accessorio nel punto in cui era rimasto inceppato. Ad esempio, se un disco abrasivo è impigliato o pinzato dal pezzo da lavorare, il bordo del disco penetrato nel punto pinzato può scavare nel materiale e causare lo scavalcamento o il rimbalzo del disco. Il disco potrebbe saltare verso l’operatore, o dalla parte opposta, a seconda della direzione del movimento del disco nel punto di inceppamento. In queste condizioni è possibile che i dischi abrasivi si rompano. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto adottando le misure di sicurezza idonee come descritto di seguito. u Mantenere una presa salda sull’elettroutensile e posizionare il corpo e il braccio in un modo tale da poter resistere alle forze del contraccolpo. Usare sempre l’impugnatura ausiliaria, se presente, per avere il massimo controllo in caso di contraccolpi o di reazione di coppia all’avviamento. L’operatore è in grado di resistere alla forza esercitata da eventuali reazioni di coppia o contraccolpi se adotta le misure del caso. u Non appoggiare mai la mano vicino all’accessorio rotante. L’accessorio potrebbe rimbalzare sulle mani dell’operatore. u Non posizionare il corpo nella zona verso la quale l’elettroutensile potrebbe spostarsi in caso di contraccolpo. Il contraccolpo potrebbe lanciare l’elettroutensile nella direzione opposta a quella di rotazione del disco nel momento in cui si incastra. u Prestare particolare quando si lavora negli angoli, su bordi aguzzi e così via, evitando di far saltellare e di incastrare l'accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l’accessorio rotante e a causare la perdita di controllo o il rimbalzo dell’elettroutensile. u Non montare una catena da sega, una lama da intaglio o una lama di sega dentata. Queste lame creano rimbalzi e perdita di controllo frequenti. Avvisi di sicurezza specici per le operazioni di smerigliatura e di taglio con abrasivo u Usare solo dischi di tipo consigliato per l’elettroutensile in oggetto e protezioni anch’esse progettate in modo specico per il disco selezionato. I dischi non omologati per quell’elettroutensile non possono essere protetti adeguatamente e non sono sicuri. u La supercie di smerigliatura dei dischi con centro concavo deve essere montata al di sotto del piano del labbro della protezione. Non è possibile fornire una protezione adeguata a un disco non montato correttamente che sporge attraverso il piano della linguetta di protezione. u La protezione deve essere ssata saldamente sull’elettroutensile e deve essere posizionata in modo tale da garantire la massima sicurezza, con una quantità minima di disco esposto verso l’utilizzatore. La protezione serve per proteggere l’utilizzatore da frammenti di dischi spezzati, da un contatto accidentale con il disco e dalle scintille che potrebbero incendiare gli indumenti. u I dischi devono essere usati solo per le applicazioni consigliate. Per esempio: non molare con il anco di un disco da taglio. I dischi da taglio abrasivi sono progettati per la smerigliatura periferica. Forze laterali applicate a questi dischi potrebbero causarne la frantumazione. u Usare sempre ange di dischi non danneggiate, di misura e forma corrette per il disco selezionato. Se le ange sono appropriate, supportano il disco e ne riducono la possibilità di rottura. Le ange per dischi da taglio possono differire dalle ange per dischi abrasivi. u Non usare dischi usurati che erano appartenuti a elettroutensili di maggiori dimensioni. I dischi progettati per utensili più potenti non sono adatti alle maggiori velocità degli apparecchi più piccoli e si possono spaccare. Avvertenze di sicurezza aggiuntive speciche per le operazioni di taglio con disco abrasivo u Non fare inceppare il disco da taglio e non esercitare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Una sollecitazione eccessiva del disco aumenta il carico e la suscettibilità del disco stesso a piegarsi o a incepparsi nel taglio con la possibilità di contraccolpi o di rottura del disco. u Non posizionare il corpo in linea con il disco mentre gira e neppure dietro di esso. Quando il disco si muove nella direzione di allontanamento dal corpo, il possibile rimbalzo potrebbe spingere il disco in rotazione e l’utensile proprio verso l’utilizzatore. u Se il disco si inceppa, oppure quando, per una qualsiasi ragione, si interrompe l’operazione di taglio, spegnere l’elettroutensile e tenerlo fermo nel pezzo in lavorazione, no a quando il disco si arresta completamente. Non tentare mai di rimuovere il disco da taglio mentre è in movimento, altrimenti può rimbalzare.41 (Traduzione del testo originale) ITALIANO Esaminare e prendere azioni correttive per eliminare le cause che inceppano il disco. u Non riprendere l’operazione di taglio con il disco nel pezzo. Far raggiungere la massima velocità al disco e poi rientrare con attenzione nel taglio. Il disco potrebbe incepparsi, scavalcare o rimbalzare se l'elettroutensile viene riavviato quando si trova ancora nel pezzo in lavorazione. u Sorreggere i pannelli o i pezzi di grandi dimensioni per contenere al massimo il rischio che il disco si inceppi e causi un contraccolpo. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da entrambi i lati, vicino la linea di taglio e alle estremità del pannello, da entrambi i lati del disco. u Prestare una maggiore attenzione quando si pratica un "taglio di cavità" in pareti esistenti o in altre zone con scarsa visibilità. La parte sporgente del disco può tagliare tubi del gas o dell’acqua, cavi elettrici o anche oggetti che possono provocare il rimbalzo. Avvertenze di sicurezza speciche per le operazioni di levigatura u Non usare carta abrasiva sovradimensionata rispetto ai dischi per levigatura. Seguire i consigli del fabbricante quando si sceglie la carta vetrata. Una carta vetrata che sporga oltre il platorello di sabbiatura presenta il rischio di lacerazioni e può restare impigliata, strappare il disco o rimbalzare. Avvisi di sicurezza specici per le operazioni con la spazzola in acciaio u Essere consapevoli del fatto che la spazzola potrebbe far volare via i li in acciaio perno durante il funzionamento normale. Non sforzare le setole con un eccessivo carico sulle spazzola. Le setole metalliche penetrano facilmente gli abiti leggeri e/o la pelle. u Se è consigliato l’uso di una protezione per la spazzolatura con spazzola in acciaio, non lasciare che la spazzola o il disco in acciaio vengano a contatto della protezione. Il diametro del disco o della spazzola in acciaio potrebbe aumentare a causa del carico di lavoro e delle forze centrifughe. Sicurezza altrui u Questo elettroutensile non è destinato all'uso da parte di persone (compresi i bambini) con capacità siche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, salvo che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'elettroutensile da parte di una persona responsabile della loro sicurezza. u Controllare che i bambini non giochino con l'elettroutensile. Rischi residui L'utilizzo dell'apparecchio può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi: u lesioni causate o subite a seguito del contatto con parti rotanti/in movimento; u lesioni causate o subite durante la sostituzione di parti, lame o accessori; u lesioni causate dall’impiego prolungato di un elettroutensile (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause); u menomazioni uditive; u rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio, quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF). Vibrazioni I valori dichiarati delle emissioni di vibrazioni al capitolo "Dati tecnici" e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell'esposizione. Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato. Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato. Etichette sull'elettroutensile Sull’elettroutensile compaiono i seguenti pittogrammi:42 (Traduzione del testo originale) ITALIANO Avvertenza! Per ridurre il rischio di lesioni alle persone, l'utilizzatore deve leggere il manuale d’istruzioni. Indossare occhiali di sicurezza quando si usa l'elettroutensile. Indossare otoprotezioni quando si usa l'elettroutensile. Sicurezza elettrica Questo strumento è a doppio isolamento; pertanto non è necessario alcun lo di terra. Vericare sempre che l'alimentazione corrisponda alla tensione riportata sulla targhetta. u In caso di danneggiamento del cavo di alimentazione, farlo sostituire dal produttore o presso un Centro di assistenza BLACK+DECKER autorizzato, in modo da evitare pericoli. Caduta di tensione Le correnti di punta causano brevi cadute di tensione. Se le condizioni in cui l’alimentazione elettrica è erogata sono sfavorevoli, ciò potrebbe inuire su altre attrezzature. Se l’impedenza massima dell’alimentazione di rete è inferiore a 0,107 Ω, è improbabile che si verichino dei disturbi. Caratteristiche Questo utensile presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione/spegnimento

Assemblaggio Avvertenza! Prima di assemblare l'elettroutensile, assicurarsi che sia spento e scollegato dalla presa di corrente. Montaggio e rimozione della batteria (Figg. A1 e A2) L’elettroutensile è dotato di protezione adatta solo alle operazioni di smerigliatura (tipo 27). Se deve invece essere usato per il taglio, è necessario montare una protezione specica, idonea a tale operazione (tipo 41). È possibile acquistare una protezione idonea con codice pezzo N642463 (per un disco da taglio di 115 mm) presso un qualsiasi centro di assistenza BLACK+DECKER. u Appoggiare l’elettroutensile su di un tavolo, con l’alberino (5) rivolto verso l’alto. u Allineare le linguette (7) alle tacche (8). u Premere la protezione verso il basso e ruotarla in senso antiorario fino alla posizione richiesta. u Serrare la vite (6) per fissare la protezione. Rimozione u Allentare la vite (6). u Ruotare la protezione in senso orario per allineare le linguette (7) alle tacche (8). u Rimuovere la protezione dall’elettroutensile. Avvertenza! Non usare mai l’elettroutensile senza la protezione. Montaggio dell’impugnatura laterale u Avvitare l’impugnatura laterale (4) in uno dei fori di ssaggio nell’elettroutensile. Avvertenza! Usare sempre l’impugnatura laterale. Montaggio e rimozione dei dischi di smerigliatura (Figg. B - D) Usare sempre il corretto tipo di disco per l’applicazione. Usare sempre dischi con diametro e alesaggio di misura corretta (vedere i Dati tecnici). Montaggio u Montare la protezione come descritto qui sopra. u Appoggiare la angia interna (10) sull’alberino (5) come illustrato (Fig. B). Vericare che la angia sia correttamente situata sui lati piatti dell’alberino. u Appoggiare il disco (11) sull’alberino (5) come illustrato (Fig. B). Se il disco ha un centro convesso (12), accertarsi che sia rivolto verso la angia interna. u Vericare che il disco si centri correttamente sulla angia interna. u Appoggiare la angia esterna (13) sull’alberino. Quando si monta un disco di smerigliatura, il centro sollevato sulla angia esterna deve essere rivolto verso il disco (A nella Fig. C). Quando si monta un disco di taglio, il centro sollevato sulla angia esterna deve essere rivolto dalla parte opposta al disco (B nella Fig. C). u Tenere premuto il blocco dell’alberino (2) e serrare la angia esterna usando la chiave a due perni (14) (Fig. D). Rimozione u Tenere premuto il blocco dell’alberino (2) e allentare la angia esterna (13) usando la chiave a due perni (14) (Fig. D). u Rimuovere la angia esterna (13) e il disco (11). Smerigliatura superciale con i dischi per smerigliatura u Far raggiungere la massima velocità all’elettroutensile prima di toccare la supercie da lavorare. u Applicare una minima pressione sulla supercie di lavoro, lasciando funzionare l'elettroutensile ad alta velocità. La velocità di smerigliatura è al massimo quando l'elettroutensile funziona ad alta velocità.43 (Traduzione del testo originale) ITALIANO u Mantenere un angolo di 20˚ - 30˚ tra l'elettroutensile e la supercie di lavoro, come mostrato nella Figura F. u Spostare continuamente l'elettroutensile avanti e indietro per evitare la formazione di irregolarità nella supercie di lavoro. u Rimuovere l’elettroutensile dalla supercie del pezzo in lavorazione prima di spegnerlo. Attendere che la rotazione dell’elettroutensile si arresti prima di appoggiarlo. Smerigliatura dei bordi con dischi per smerigliatura I dischi usati per il taglio e la smerigliatura dei bordi potrebbero rompersi o dare dei contraccolpi se si piegano o ruotano durante il taglio o la smerigliatura in profondità. La smerigliatura/taglio dei bordi con un disco di Tipo 27 devono essere limitati a un taglio superciale e intaglio, a meno di 13 mm di profondità quando il disco è nuovo. Ridurre la profondità del taglio/intaglio pari alla riduzione del raggio del disco via via che aumenta l'usura. Consultare la "Tabella degli accessori di smerigliatura e taglio” al termine di questo manuale per ulteriori informazioni. La smerigliatura/Il taglio dei bordi con un disco di Tipo 41 richiede l'utilizzo di una protezione di Tipo 41. u Far raggiungere la massima velocità all’elettroutensile prima di toccare la supercie da lavorare. u Applicare una minima pressione sulla supercie di lavoro, lasciando funzionare l'elettroutensile ad alta velocità. La velocità di smerigliatura è al massimo quando l'elettroutensile funziona ad alta velocità. u Posizionarsi in modo che il lato inferiore scoperto del disco non sia rivolto verso di sé. u Una volta che si è iniziato un taglio e creato un intaglio nel pezzo, non cambiare l'angolazione del taglio. Un cambio dell'angolazione di taglio potrebbe far piegare il disco causandone la rottura. I dischi per la smerigliatura dei bordi non sono progettati per resistere alle pressioni laterali causate dalla piegatura. u Rimuovere l’elettroutensile dalla supercie in lavorazione prima di spegnerlo. Attendere che la rotazione dell’elettroutensile si arresti prima di appoggiarlo. Avvertenza! Non usare i dischi per la smerigliatura dei bordi/ dischi da taglio per le applicazioni di smerigliatura superciale, se sull'etichetta di tali dischi è indicato che tali applicazioni sono vietati, in quanto essi non sono progettati per le pressioni laterali riscontrate con la smerigliatura in supercie. Potrebbero vericarsi la rottura del disco e gravi lesioni personali. Montaggio e rimozione dei dischi di levigatura (Figg. D ed E) Per la levigatura, è necessario usare un tampone di rinforzo. Tale tampone di rinforzo è reperibile quale accessorio presso il rivenditore BLACK+DECKER di zona. Montaggio u Appoggiare la angia interna (10) sull’alberino (5) come illustrato (Fig. E). Vericare che la angia sia correttamente situata sui lati piatti dell’alberino. u Inlare il tampone di rinforzo (15) sull’alberino. u Posizionare il disco di levigatura (16) sul tampone di rinforzo. u Appoggiare la angia esterna (13) sull’alberino con il centro sollevato rivolto dalla parte opposta al disco. u Tenere premuto il blocco dell’alberino (2) e serrare la angia esterna usando la chiave a due perni (14) (Fig. D). Vericare che la angia esterna sia montata correttamente e che il disco sia serrato saldamente. Rimozione u Tenere premuto il blocco dell’alberino (2) e allentare la angia esterna (13) usando la chiave a due perni (14) (Fig. D). u Smontare la angia esterna (13), il disco di levigatura (16) e il tampone di rinforzo (15). Finitura delle supercie con dischi per levigatura u Far raggiungere la massima velocità all’elettroutensile prima di toccare la supercie da lavorare. u Applicare una minima pressione sulla supercie in lavorazione, lasciando funzionare l'elettroutensile ad alta velocità. La velocità di levigatura è al massimo quando l'elettroutensile funziona ad alta velocità. u Mantenere un angolo di 5˚ - 10˚ tra l'elettroutensile e la supercie di lavoro, come mostrato nella Figura G. u Spostare continuamente l'elettroutensile avanti e indietro per evitare la formazione di irregolarità nella supercie di lavoro. u Rimuovere l’elettroutensile dalla supercie del pezzo in lavorazione prima di spegnerlo. Attendere che la rotazione dell’elettroutensile si arresti prima di appoggiarlo. Impiego dei tamponi di rinforzo per la levigatura Scegliere sempre dischi di levigatura con una grana adatta alla propria applicazione. I platorelli sono disponibili in varie grane. Le grane più grosse hanno una velocità di rimozione del materiale superiore e una nitura più grezza. Le grane più ni hanno una velocità di rimozione del materiale inferiore e una nitura più uniforme. Iniziare con i dischi a grana grossa per una rimozione grezza rapida del materiale. Passare a un disco per carteggiatura a grana media e nire con uno a grana ne per una nitura ottimale. u Grana grossa = 16 - 30. u Grana media = 36 - 80. u Grana per nitura ne = 100 - 120. u Grana per nitura molto ne = 150 - 180.44 (Traduzione del testo originale) ITALIANO u Far raggiungere la massima velocità all’elettroutensile prima di toccare la supercie in lavorazione. u Applicare una minima pressione sulla supercie in lavorazione, lasciando funzionare l'elettroutensile ad alta velocità. La velocità di levigatura è al massimo quando l'elettroutensile funziona ad alta velocità. u Mantenere un angolo di 5˚ - 10˚ tra l'elettroutensile e la supercie di lavoro, come mostrato in gura H. Il disco di sabbiatura deve entrare in contatto con circa 25 mm della supercie di lavoro. u Spostare l'elettroutensile costantemente in linea retta per impedire lasciare segni di bruciatura e impronte circolari sulla supercie di lavoro. Se l'elettroutensile viene lasciato appoggiato sulla supercie di lavoro senza spostarlo, o se esso viene spostato compiendo un movimento circolare, è possibile che vengano lasciati segni di bruciatura e impronte circolari sulla supercie di lavoro. u Rimuovere l’elettroutensile dalla supercie del pezzo in lavorazione prima di spegnerlo. Attendere che la rotazione dell’elettroutensile si arresti prima di appoggiarlo. Precauzioni da prendere durante la carteggiatura di superci verniciate u La carteggiatura di vernici a base di piombo NON è CONSIGLIATA per via delle difcoltà che presenta il controllo delle polveri contaminate. I bambini e le donne in stato interessante sono i soggetti più a rischio di avvelenamento da piombo. u Siccome è difcile determinare se una vernice contiene piombo senza un'analisi chimica, consigliamo di attenersi alle seguenti precauzioni per la levigatura di superci verniciate: u Laddove vengano effettuate operazioni di levigatura di vernici, non consentire l’accesso all’area di lavoro a bambini e donne in stato interessante nché tutte le operazioni di pulizia non saranno completate. u Tutte le persone che entrano nell’area di lavoro devono indossare una maschera anti-polvere o un respiratore. Il ltro deve essere sostituito ogni giorno o ogniqualvolta il soggetto presenti difcoltà respiratorie. Nota: è necessario utilizzare esclusivamente maschere anti-polvere adatte per la lavorazione con le polveri e i fumi delle vernici a base di piombo. Le normali maschere per vernici non offrono questa protezione. Consultare il proprio rivenditore locale per una protezione delle vie respiratorie adeguata. u NON MANGIARE, BERE o FUMARE nell'area di lavoro per impedire l'ingestione di particelle di vernice contaminata. Gli operai devono lavarsi e cambiarsi PRIMA di mangiare, bere o fumare. Non lasciare residui di cibi, bevande o fumo nell'area di lavoro, dove è possibile che si accumuli la polvere. u La vernice deve essere rimossa in modo tale da ridurre al minimo la quantità di polvere generata. u Le aree dove vengono effettuate operazioni di asportazione della vernice devono essere sigillate con rivestimenti in plastica dello spessore di 4 mm. u La carteggiatura deve essere eseguita in modo tale da ridurre le tracce di polvere di vernice al di fuori dell'area di lavoro. u È necessario aspirare e pulire accuratamente ogni giorno tutte le superci nell'area di lavoro per tutta la durata del progetto di levigatura. I sacchetti del ltro dell'aspirapolvere devono essere cambiati regolarmente. u Gli stracci utilizzati durante la lavorazione devono essere raccolti e smaltiti insieme ai residui della polvere o a qualsiasi altro detrito prodotto dall'asportazione. Tali residui devono essere riposti in contenitori di scarto sigillati e smaltiti tramite le regolari procedure di raccolta dei riuti. Durante le operazioni di pulizia, è necessario tenere i bambini e le donne in stato interessante lontano dall'area di lavoro. u Tutti i giocattoli, i mobili lavabili e gli utensili utilizzati dai bambini devono essere lavati accuratamente prima di essere riutilizzati. Montaggio e utilizzo di spazzole e dischi a spazzola metallici Le spazzole a tazza o i dischi a spazzola metallici si avvitano direttamente sull'alberino della smerigliatrice senza l'utilizzo di ange. b. Una protezione di Tipo 27 è necessaria quando si utilizzano spazzole e dischi a spazzola metallici. Indossare guanti di protezione quando si maneggiano spazzole e dischi a spazzola metallici. Possono essere aflate. Il disco o la spazzola non deve toccare la protezione una volta montata o durante l'uso. Ne potrebbero conseguire danni non visibili all'accessorio, causando la frattura delle parti metalliche dal disco o dalla tazza. u Filettare il disco sull'alberino manualmente. u Premere il tasto di blocco dell'alberino e utilizzare una chiave sul mozzo del disco o della spazzola metallici per serrare il disco. u Per rimuovere il disco, invertire la procedura descritta sopra. Avvertenza! Il mancato posizionamento corretto del mozzo del disco prima dell'accensione dell'elettroutensile può provocare danni allo stesso o al disco. I dischi a spazzola e le spazzole vengono utilizzate per la rimozione di ruggine, incrostazioni e vernice, e per levigare le superci irregolari. Nota: durante la sverniciatura con spazzola in acciaio, adottare le medesime precauzioni osservate per la levigatura della vernice. u Far raggiungere la massima velocità all’elettroutensile prima di toccare la supercie da lavorare.45 (Traduzione del testo originale) ITALIANO u Applicare una minima pressione sulla supercie in lavorazione, lasciando funzionare l'elettroutensile ad alta velocità. La velocità di rimozione del materiale è al massimo quando l'elettroutensile funziona ad alta velocità. u Quando si usano le spazzole a tazza in acciaio, mantenere un angolo di 5˚ - 10˚ tra l'elettroutensile e la supercie di lavoro, come mostrato nella Figura I. u Mantenere il contatto tra il bordo del disco e la supercie in lavorazione con i dischi a spazzola. u Spostare continuamente l'elettroutensile avanti e indietro per evitare la formazione di irregolarità nella supercie di lavoro. Se l'elettroutensile viene lasciato appoggiato sulla supercie di lavoro senza spostarlo, o se esso viene spostato compiendo un movimento circolare, è possibile che vengano lasciati segni di bruciatura e impronte circolari sulla supercie di lavoro. u Rimuovere l’elettroutensile dalla supercie in lavorazione prima di spegnerlo. Attendere che la rotazione dell’elettroutensile si arresti prima di appoggiarlo. Avvertenza! Prestare particolare attenzione durante la lavorazione su un bordo, siccome è possibile che si verichi un movimento brusco improvviso della smerigliatrice. Montaggio e uso dei dischi da taglio (Tipo 41) I dischi da taglio comprendono dischi diamantati e dischi abrasivi. Sono disponibili dischi da taglio abrasivi per l'uso su metallo e calcestruzzo. È possibile utilizzare anche lame diamantate per il taglio del calcestruzzo. NOTA: durante l'utilizzo dei dischi da taglio è necessario installare una protezione del disco chiusa e bilaterale di Tipo 41, venduta separatamente. Il mancato utilizzo della angia e della protezione corrette può provocare lesioni risultanti dalla rottura e dal contatto con il disco. Per i dischi da taglio è necessario utilizzare una angia di sostegno e un dado di serraggio lettato di diametro corrispondente (in dotazione con l'elettroutensile). Montaggio della protezione chiusa (Tipo 41) (Figg. J, K) u Allineare le linguette sulla protezione alle tre scanalature sul mozzo. Così facendo, le alette saranno allineate alle fessure sul coperchio della scatola del cambio, come mostrato in gura J. u Premere la protezione verso il basso nché l'aletta della protezione non si innesta e ruota liberamente nella scanalatura sul mozzo della scatola del cambio. u Ruotare la protezione in senso antiorario per bloccarla in posizione. Il corpo della protezione deve essere posizionato tra l'alberino e l'operatore per fornire la massima protezione dell'operatore. u Serrare la vite del dispositivo di chiusura della protezione per ssare la protezione sul coperchio dell’alloggiamento ingranaggio. Dovrebbe risultare impossibile ruotare la protezione manualmente. Non azionare la smerigliatrice con una protezione allentata. u Per rimuovere la protezione, allentare la vite del dispositivo di chiusura della protezione. Quindi ruotare la protezione in modo tale che le tre linguette sulla protezione siano allineate alle tre scanalature sul mozzo e tirare in su sulla protezione. Montaggio dei dischi da taglio u Posizionare la angia di sostegno non lettata sull'alberino con la sezione convessa (pilota) rivolta verso l'alto. La sezione sollevata (pilota) sulla angia di sostegno sarà appoggiata contro il disco quando quest'ultima viene inserita. u Posizionare il disco sulla angia di sostegno, centrandolo sulla sezione convessa (pilota). u Inserire il dado di serraggio lettato con la sezione convessa (pilota) rivolta dalla parte opposta al disco. u Premere il tasto di blocco dell'alberino e serrare il dado di serraggio con la chiave in dotazione. u Per rimuovere il disco, premere il tasto di blocco dell'alberino e allentare il dado di serraggio lettato con la chiave in dotazione. Avvertenza! Non usare i dischi per la smerigliatura dei bordi/ da taglio per le applicazioni di smerigliatura in supercie poiché essi non sono progettati per le pressioni laterali riscontrate con la smerigliatura in supercie. Potrebbero vericarsi la rottura del disco e lesioni a persone. u Far raggiungere la massima velocità all’elettroutensile prima di toccare la supercie in lavorazione. u Applicare una minima pressione sulla supercie in lavorazione, lasciando funzionare l'elettroutensile ad alta velocità. La velocità di taglio è al massimo quando l'elettroutensile funziona ad alta velocità. u Una volta che si è iniziato un taglio e creato un intaglio nel pezzo, non cambiare l'angolazione del taglio. Un cambio dell'angolazione di taglio potrebbe far piegare il disco causandone la rottura. u Rimuovere l’elettroutensile dalla supercie del pezzo in lavorazione prima di spegnerlo. Attendere che la rotazione dell’elettroutensile si arresti prima di appoggiarlo. Utilizzo Avvertenza! Lasciare che l'elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo. u Stendere con attenzione il cavo per evitare di tagliarlo accidentalmente. u Aspettarsi tutta una serie di scintille quando il disco di smerigliatura o di taglio tocca il pezzo.46 (Traduzione del testo originale) ITALIANO u Posizionare sempre l’elettroutensile in modo che la protezione possa proteggere in modo ottimale dal disco di smerigliatura o di taglio. Accensione e spegnimento u Per accendere l’elettroutensile, premere l’interruttore di accensione/spegnimento (1). u Per spegnere l'elettroutensile, rilasciare l'interruttore di accensione (1). Avvertenza! Non spegnere l’elettroutensile quando è sotto carico. Consigli per un utilizzo ottimale u Tenere saldamente l’elettroutensile con una mano sull’impugnatura laterale e l’altra su quella principale. u Durante la smerigliatura, mantenere sempre un angolo di 15° circa tra il disco e la supercie del pezzo. Manutenzione Questo elettrodomestico/elettroutensile BLACK+DECKER, con o senza lo, è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Avvertenza! Prima di eseguire interventi di manutenzione su elettroutensili con o senza lo procedere come descritto di seguito. u Spegnere e scollegare l'apparecchio/elettroutensile dalla presa di corrente. u Oppure spegnere ed estrarre la batteria, se l'apparecchio/ elettroutensile è dotato una batteria separata. u Oppure scaricare completamente la batteria se è di tipo integrale e quindi spegnerlo. u Scollegare il caricabatterie dalla spina prima di pulirlo. Il caricabatterie non richiede alcuna manutenzione, ad eccezione di una regolare pulizia. u Pulire regolarmente le prese di ventilazione dell'apparecchio/elettroutensile/alimentatore con un pennello o con un panno morbido e asciutto. u Pulire regolarmente il vano del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. u Aprire regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall’interno (se montato). Sostituzione della spina (solo Regno Unito e Irlanda) Se dovesse essere necessario installare una nuova spina: u smaltire in sicurezza quella vecchia; u collegare il lo marrone al morsetto sotto tensione della nuova spina. u collegare il lo blu al morsetto neutro. Avvertenza! Non deve essere effettuato alcun collegamento al terminale di messa a terra. Seguire le istruzioni di montaggio fornite con le spine di buona qualità. Fusibile raccomandato: 13 A. Ricerca guasti Problema Possibile causa Possibile soluzione L'unità non si avvia. Il cavo non è inserito. Il cavo o l'interruttore è danneggiato. Collegare l'elettrou- tensile a una presa funzionante. Far sostituire il cavo di alimentazione o l'interruttore presso un centro di assistenza BLACK+DECKER autorizzato. Tabella degli accessori di smerigliatura e taglio Mole abrasive Protezione Tipo 27 Protezione Tipo 27 Flangia di sostegno non lettata Mola con mozzo Tipo 27Mola con centro concavo Tipo 27 Dado di serraggio lettato Dischi lamellari per carteggiatura47 (Traduzione del testo originale) ITALIANO Protezione Tipo 27 Protezione Tipo 27 Disco lamellare per carteg- giatura con mozzo Flangia di sostegno non lettata Disco lamellare per carteg- giatura senza mozzo Dado di serraggio lettato Mole da taglio Tipo 41 Protezione Tipo 41 Protezione Tipo 41 Flangia di rinforzo Flangia di rinforzo Mola da taglio abrasiva Mola da taglio diamantata Dado di serraggio Dado di serraggio Spazzole in acciaio Protezione Tipo 27 Protezione Tipo 27 Spazzola a tazza metallica da 3 pollici Spazzola a tazza metallica da 4 pollici Dischi per carteggiatura Tampone di rinforzo in gomma Dischi per carteggiatura Dado di serraggio lettato Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i riuti domestici normali. Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com Dati tecnici BEG010 Tipo 1 Tensione in ingresso

Potenza assorbita W 710 Velocità nominale min

Alesaggio disco mm 22 Spessore max. disco48 (Traduzione del testo originale) ITALIANO (Vertaling van de originele instructies) NEDERLANDS Dischi abrasivi mm 6Dischi da taglio mm 3,5Dimensioni alberino M14Peso Kg 1,7Livello di pressione sonora misurato in base a EN 60745:Pressione sonora (LpA) 89 dB(A), incertezza K 3 dB(A)Potenza acustica (L ) 100 dB(A), incertezza (K) 3 dB(A)Valori di emissione totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN 60745:Smerigliatura superciale (a ) 5,1 m/s , incertezza (K) 1,5 m/s Taglio (a h CO ) 4.8 m/s , incertezza (K) 1.5 m/s Levigatura disco (a h,DS ) 6,6 m/s , incertezza (K) 1,5 m/s

Dichiarazione di conformità CE DIRETTIVA MACCHINE Smerigliatrice angolare BEG010Black&Decker dichiara che i prodotti descritti al paragrafo "Dati tecnici" sono conformi alle seguenti normative:2006/42/CE, EN 60745-1:2009 + A11:2010; EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015Questi prodotti sono conformi alle Direttive 2014/30/UE e 2011/65/UE.Per ulteriori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.Il sottoscritto è responsabile della redazione del presente documento tecnico ed effettua questa dichiarazione per conto di Black & Decker.Patrick DiepenbachGeneral Manager, BeneluxBlack and Decker,Egide Walschaertsstraat 14-182800 Mechelen, Belgium23/04/2021 Garanzia Black & Decker è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla datadi acquisto. Il presente certicato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida sui territori degli stati membri dell'Unione Europeae dell'EFTA (Associazione europea di libero scambio).Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black & Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com oppure è possibile contattare l'ufcio Black & Decker di zona all'indirizzo indicato in questo manuale.Visitare il nostro sito www.blackanddecker.co.uk per registrareil nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali.(Vertaling van de originele instructies) NEDERLANDS Bedoeld gebruik De BLACK+DECKER haakse slijper van het type BEG010 is ontworpen voor het slijpen en zagen van metaal en met-selwerk met het juiste type zaag- of slijpschijf. Met de juiste beschermkap erop gemonteerd is dit gereedschap uitsluitend bedoeld voor consumentengebruik. Veiligheidsinstructies Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
