BEDIENUNGSANLEITUNG BEG010 BLACK & DECKER

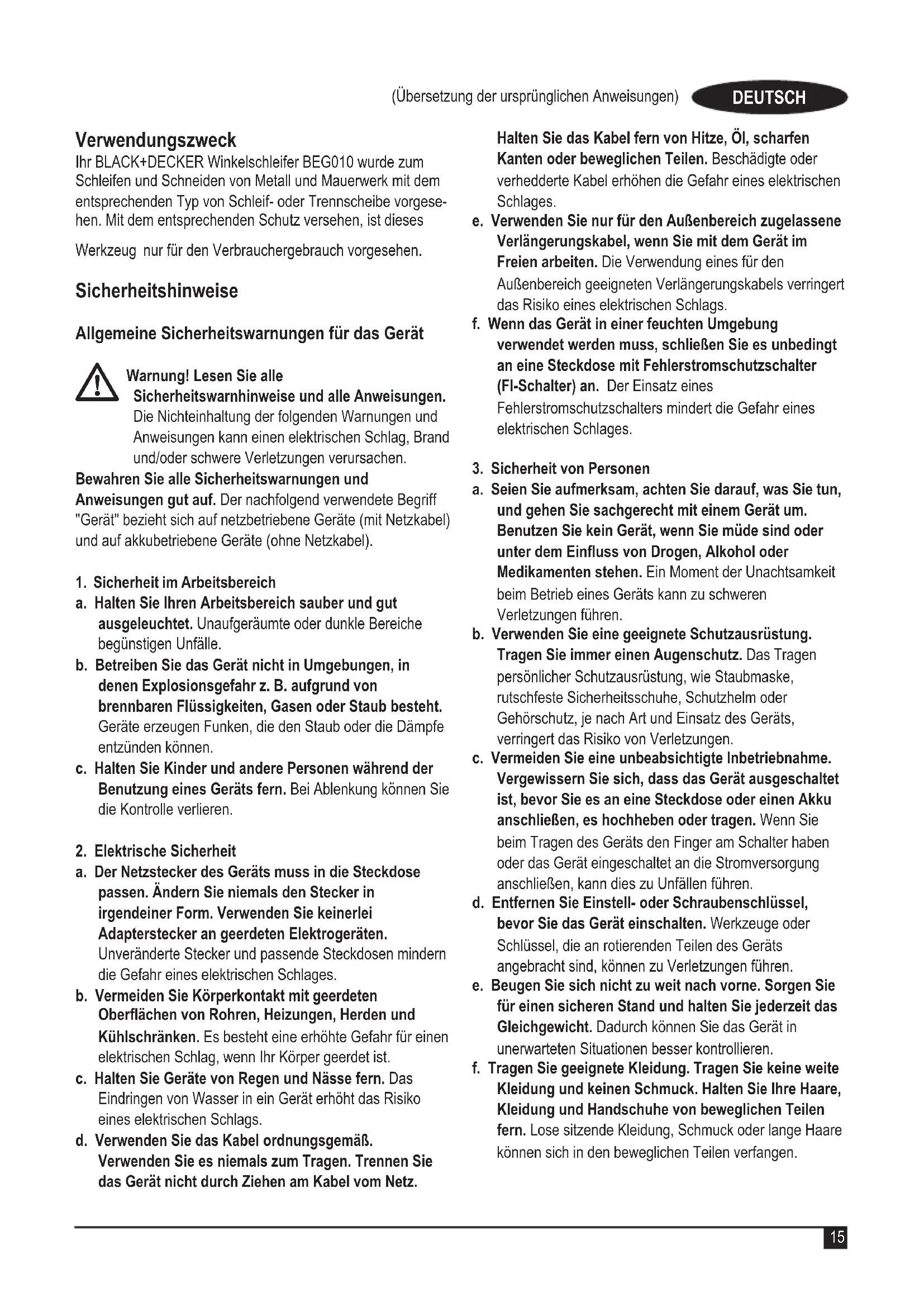

Ihr BLACK+DECKER Winkelschleifer BEG010 wurde zum Schleifen und Schneiden von Metall und Mauerwerk mit dem entsprechenden Typ von Schleif- oder Trennscheibe vorgesehen. Mit dem entsprechenden Schutz versehen, ist diese

Werkzeug nur für den Verbrauchergebrauch vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnings für das Gerät

• Warning! Lesen Sie alle Sicherheitswahn Hinweise und alle Anweisungen. Die Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brande und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswannungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich
   a. Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
   b. Betreiben Sie das Gerät nicht in Umgebungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
   c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.
2. Elektrische Sicherheit
   a. Der Netzstecker des Geräts muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
   b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
   c. Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.
   d. Verwenden Sie das Kabel ordnungsgemäß.
   Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz.

Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (Fl-Schalter) an. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

1. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie sachgerecht mit einem Gerät um. Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Geräts kann zu schweren Verletzungen führen.
b. Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen personlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Gerats, verringt das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschelt ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheiten oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Geräts angebracht sind, können zu Verletzungen führen.
e. Beugen Sie sich nicht zuweit nach vorne. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare konnen sich in den beweglichen Teilen verfangen.

g. Falls Vorrichtungen zum Absauen oder Aufgangen von Staub vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden einer Staubauffangvorrichtung verringert Gefährdungen durch Staub.
4. Gebrauch und Pflege von Geräten
a. Überlasten Sie das Gerät nicht. Verwenden Sie das für ihre Arbeit passende Gerät. Das richtige Gerät wird die Aufgabe better und saferer erledigen, wenn es bestimmungsgemäß verwendet wird.
b. Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht Funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten{lsst, ist gefährlich und muss repariert werden.
c. Ziehen Sie den Stecker aus der Steckdose, oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorbeugemaßnahmen minern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind in den Händen nicht geschulter Personen gefährlich.
e. Halten Sie das Gerät in einem einwandfrei Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen halten Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Geräte.
f. Halten Sie Schneidgeräte scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw. entsprechend diesen Anweisungen und berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen.
5. Service
a. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarningsen für das Gerät

Warning! Zusätzliche Sicherheitshinweise für Schleif-, Schmirgel-, Drahtbürst- oder Trennschleifarbeiten:

Dieses Gerät kann als Schleif-, Drahtbürst-, Polier-oder Trenngerät verwendet werden. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursachen.
Verwenden Sie ausschließlich Zubehör, das speziell für das Gerät angefertigt wurde und vom Geräthersteller empfohlen wird. Nur weil Sie das Zubehör an Ihr Elektrowerkzeug befestigen konnen, garantiert dies keine sichere Verwendung.
Die Geschwindigkeit, für die das Zubehor ausgelegt ist, muss mindestens der Höchstgeschwindigkeit entsprechen, die auf dem Gerät angegeben ist. Zubehor, das sich Schneller als zulässig dreht, kann zerbrechen und umherfliegen.
Der Außendurchmesser und die Stärke des Zubehörns müssen innerhalb der Gerätekapazität liegen. Zubehör mit falschen Maßen kann nicht ausreichend kontrolliert werden.
Das Gewinde von Zubehör muss mit dem Spindelgewinde des Schleifers zusammenpassen. Bei Zubehör mit Flanschbefestigung muss das Aufnahmeloch des Zubehörs mit dem Flanschdurchmesser übereinstimmen.

Zubehor, das nicht genau auf die Schleifspindel des Elektrowerkzeugs passt, dreht sich ungleichmäßig, vibriert sehr stark und kann zum Verlust der Kontrolle führen.

Verwenden Sie kein beschädigtes Zubehor. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drahte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug heruntergefallen ist, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn nach der Überprüfung das Zubehor montiert wird, muss das Gerät eine Minute lang bei maximaler Leerlaufrehzahl betrieben werden. Beschädigte Einsatzwerkzeuge brechen mein in dieser Testzeit.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedene Anwendungen entstehen. Die Staub- oder Atemmaske muss die Partikel filtern können, die durch den Einsatz entstehen. Wenn Sie lange lauterm Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.
Halten Sie andere Personen vom Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
Halten Sie das Gerät ausschließlich an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Werkzeug ein verdecktes Kabel oder das Gerätekabel berühren konnte. Der Kontakt mit einer spannungsfährenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.
Achten Sie darauf, dass das Kabel nicht von sich drehendem Zubehör erfasst werden kann. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
Warten Sie stets, bis das Zubehör vollständig zum Stillstand gekommen ist, bevor Sie das Gerät ablegen. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.
Reinigen Sie regelmäßige Lüftungsöffnungen des Geräts. Das Motorgebäse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
Betreiben Sie das Gerät nicht in der Umgebung von brennbaren Materialien. Funken können diese Materialien entzünden.

Verwenden Sie kein Zubehör, für das flüssiges Kühlmittel erforderlich ist. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Hinweis: Dieser Sicherheitshinweis gilt nicht für Geräte, die speziell für die Verwendung mit flüssigen Kühlmitteln entwickelt wurden.

Rückschlag und damit verbundene Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Durch das daraus folgende unmittelbare Stoppen des Zubehörns wird das Gerät in die Richtung bewegt, die der Drehrichtung des Zubehörns entgegengesetzt ist.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Abhängig von der Drehrichtigung kann die Scheibe entweder zum Bediener hin- oder von ihm weg Springen. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung des Geräts und/oder falscher Betriebsbedingungen. Er kann durch die entsprechenden unter angegebenen Vorsichtsmaßnahmen vermieden werden.

Halten Sie das Gerät stets fest im Griff, undnehmen Sie eine Körper- und Armhaltung ein, in der Sie Rückschläge auffangen konnen. Verwenden Sie stets den Zusatzgriff, sofernvorhanden, sodassie optimal auf eventuelle Rückschlage oder Drehmome tete während des Startens reagieren konnen.
Rückschlagkräfte oder Drehmome te konnen vom Bediener mittels entsprechender Vorsichtsmaßnahmen unter Kontrolle gehalten werden.
Halten Sie ihre Hande von sich drehendem Zubehor fern. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
Positionieren Sie ihren Körper so, dass das Gerät im Falle eines Rückschlags nicht in ihre Richtung gedrück wird. Durch einen Rückschlag wird das Gerät in die Richtung gedrück, die der Drehrichtung des Zubehörns zum Zeitpunkt des Verkantens entgegengesetzt ist.
Beim Bearbeiten von Ecken, scharfen Kanten usw. ist besondere Aufmerksamkeit erfolderlich. Verhindern Sie ein Springen und Verkanten des Geräts. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt,azo, sich zu verklemen. Dies verursacht einen Kontrollverlust oder Ruckschlag.

Bringen Sie keine Sägeketten, Holzmesser oder gezahnte Sagen an. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Spezielle Sicherheitshinweise für Schleif- und Trennarbeiten

Verwenden Sie ausschließlich Scheiben, die zur Verwendung mit ihrer Gerät empfohlen werden, sowie die für die verwendete Scheibe passende Schutzvorrichtung. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
Die Schleifoberfläche von gekröpften Scheiben muss unterhalb der Schutzippe befestigt werden. Ein falsch montiertes Rad, das durch die Fläche der Schutzippe hervorsteht, wird nicht angemessen geschützt.
Die Schutzvorrichtung muss sorgfältig am Gerät angebracht und für optimalen Schutz ausgerichtet werden, sodass möglichst viel Scheibenfläche von der Schutzvorrichtung abgeschirmt wird. Die Schutzvorrichtung soll die Bedienperson vor Bruchstücke und zufälligem Kontakt mit dem Schleifkörper sowie vor Funken schützen, durch die die Kleidung entzündet werden können.
Die Scheiben dürfen nur gemäß ihren Verwendungsbestimmungen eingesetzt werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
Verwenden Sie für die ausgewählte Scheibe ausschließlich unbeschädigte Scheibenflansche von entsprechender Höhe und Form.

Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben konnen sich von den Flanschen für andere Schleifscheiben unterscheiden.

Verwenden Sie keine abgenutzten Scheiben von größeren Geräten. Schleifscheiben für weitere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Zusätzliche Sicherheitschinweise für Trennarbeiten

Rammen Sie die Scheibe nicht in das Werkstück, und üben Sie keinen übermögen Druck aus. Führn Sie keine übermöbig tiefen Schnitte aus. Bei Überlastung der Scheibe erhöht sich das Risiko eines Verdrehens oder Verkantens im Schnitt und somit auch das Risiko eines Rückschlags oder Scheibenbruchs.

Positionieren Sie ihren Körpern niemals in einer Linie mit und hinter der sich drehenden Scheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
Wenn die Scheibe verkantet oder Sie die Arbeit unterbrechen möchten, schalten Sie das Gerät aus, und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand kommt. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
Starten Sie den Arbeitsvorgang nicht im Werkstück. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
Stützen Sie Platten oder sehr große Werkstücke ab, um ein mögliches Verklemmen oder Rückschlagen der Scheibe zu vermeiden. Großwerkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und darüber sowohl in der Höhe des Trennschnitts als auch an der Kante.
Gehen Sie beim Eintauchschmitt in Wände oder sonstige unübersichtliche Bereiche besonderss vorsichtig vor. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Spezielle Sicherheitshinweise für Schleifarbeiten

Verwenden Sie kein Schleifpapier, das die erforderliche Groß zu sehr übersteigt. Befolgen Sie bei der Auswahl von Schleifpapier die Herstellerempfehlungen. Schleifblätter, die über den Schleifteller hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.

Spezielle Sicherheitshinweise für Abbürstarbeiten

Beachen Sie, dass sich auch während des normalen Betriebs Drahtborsten losen und umhergeschleudert werden. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke konnen sehr leicht durch dünne Kleidung und/oder die Haut dringen.
Wenn für Bürstarheiten die Verwendung einer Schutzvorrichtung empfohlen wird, darüber weder Scheibe noch Bürste in Kontakt mit der Schutzvorrichtung kommt.

Der Durchmesser von Scheibe oder Bürste kann sich durch Arbeitsbelastung und Zentrifugalkräfte erhöhen.

Sicherheit anderer Personen

Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.
Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Restrisiken

Beim Gebrauch these Geräts verbleiben zusätzliche
Restrisiken, die möglicherweise nicht in den
Sicherheitswannungen genannt werden.
These Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.
Auch bei der Einhaltung der entsprechenden
Sicherheitsvorschriften und der Verwendung aller
Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken.
These sind:

Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursicht werden.
Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehor verursacht werden.
Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehörs.
Gesundheitsrisiken durch das Einatmen von Staub beim Verwenden des Geräts (beispisseweise bei Holzarbeiten, insbesondere Eiche, Buche und MDF.)

Vibration

Die in den Abschnitten "Technische Daten" und "EG-Konformitätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außen dem kann mit Hilfe diesen Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschiedt werden.

Warning! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.

Etiketten am Werkzeug

Folgende Piktogramme sowie der Datumcode befinden sich auf dem Werkzeug:

Warning! Lesen Sie vor Gebrauch die Anleitung.
Andernfalls besteht Verletzungsgefahr.

Tragen Sie eine Schutzbrille, wenn Sie mit dem Gerät arbeiten.

Tragen Sie einen Gehorschutz, wenn Sie mit dem Gerät arbeiten.

Elektrische Sicherheit

Dieses Werkzeug ist doppelt isoliert; Daher ist kein Erdungskabel erforderlich. Überprüfen Sie immer, ob das Netzteil der Spannung auf dem Typenschild entspricht..

Bei einer Beschädigung des Netzkabels muss theses durch den Hersteller oder eine BLACK+DECKER-Vertragswerkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.

Spannungsabfälle

Der Einschaltstrom kann einen kurzfristigen Spannungsabfall verursuchen. Dies kann ggf. die Stromversorgung anderer Geräte beeinflussen.

Bei einer Systemimpedanz der Stromversorgung von unter 0,107 Ω sind Störungen unwahrscheinlich.

Merkmale

Dieses Gerät verfügbar über eine oder alle der folgenden Merkmale:

1. Ein/Aus-Schalter
2. Spindelverriegelung
3. Schutzhaube
4. Zusatzhandgriff

Montage

Warning! Vergewissem Sie sich vor der Montage, dass das Gerät ausgeschaltet ist und der Netzstecker gezogen wurde.

Anbringen und Entfernen der Schutzvorrichtung (Abb. A1, A2)

Das Gerät ist mit einer Schutzvorrichtung ausgestattet, die nur für Schleifarbeiten (Typ 27) vorgesehen ist. Wenn mit dem Gerät Trennarbeiten durchgeführt werden sollen, muss eine entsprechende Schutzvorrichtung (Typ 41) angebracht werden. In der BLACK+DECKER-Vertragswerkstatt erhalten Sie die passende Schutzvorrichtung N642463 (für 115-mm-Schleifscheiben)

Legen Sie das Gerät mit der Spindel (5) nach oben auf einen Tisch
Richten Sie die Haltevorrichtungen (7) an den Kerben (8) aus.
Drücken Sie die Schutzvorrichtung nach unten und drehen Sie sie im Uhrzeigersinn in die gewünschte Position.
Ziehen Sie zum Befestigen der Schutzvorrichtung die Schraube (6).

Abnehmen

Losen Sie die Schraube (6).
Drehen Sie die Schutzvorrichtung gegen den Uhrzeigersinn, bis die Haltevorrichtungen (7) an den Kerben (8) ausgerichtet sind.
Nehmen Sie die Schutzvorrichtung vom Gerät ab.

Warning! Verwenden Sie das Gerät nie ohne

Schutzvorrichtung.

AnbringendesseitlichenHaltegriffs

Schrauben Sie den beiden Haltegriff (4) in eine der Montageöffnungen des Geräts.

Warning! Verwenden Sie stets den seitlichen Haltegriff.

Anbringen und Entfernen einer Schleifscheibe (Abb. B bis D)

Verwenden Sie stets die für ihre Arbeit passende Scheibe. Verwenden Sie stets Scheiben mit korrektem Durchmesser und entsprechender Bohrung (s. technische Daten).

Anbringen

Bringen Sie die Schutzvorrichtung wie oben beschrieben an.
- Setzen Sie den inneren Flansch (10) auf die Spindel (5) auf (Abb. B). Vergewissern Sie sich, dass der Flansch ordnungsgemäß auf den flichen Seiten der Spindel sitzt.
Setzen Sie die Scheibe (11) auf die Spindel (5) auf (Abb. B). Wenn die Scheibe über eine Erhöhung in der Mitte (12) verfügt, muss diese Erhöhung zum inneren Flansch weisen.
Vergewissern Sie sich, dass die Scheibe ordnungsgemäß auf dem inneren Flansch sitzt.
Setzen Sie den äußeren Flansch (13) auf die Spindel auf. Bei Schleifscheiben muss die Erhöhung in der Mitte am äußerten Flansch zur Scheibe weisen (A in Abb. C).

Bei Trennscheiben muss die Erhöhung in der Mitte am außeren Flansch von der Scheibe weg weisen (B in Abb. C).

Halten Sie die Spindelarretierung (2) gedrückt undziehen Sie den außeren Flansch mithilfe des Stirnlochschlusses (14) fest (Abb. D).

Abnehmen

Halten Sie die Spindelarretierung (2) gedrückt, und losen Sie den äußeren Flansch (13) mithilfe des Stirnlochschlüssels (14) (Abb. D).
Nehmen Sie den äußeren Flansch (13) und die Scheibe (11) ab.

Schleifen von Oberflächen mit Schleifscheiben

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie wie in Abbildung F gezeigt einen Winkel von 20^ bis 30^ zwischen Gerät und Werkstück ein.
Bewegen Sie das Gerät in einer stetigen Vor- und Rückwärtsbewegung, um Unebenheiten am Werkstück zu vermeiden.
Hebien Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstandkommen, bevor Sie es ablegen.

Schleifen von Kanten mit Schleifscheiben

Die Verwendung von Scheiben zum Trenn- und Kantenschleifen kann zu Rissen oder Rückschlägen führen, wenn sich diese bei Trenn- bzw. Tiefschleifarbeiten verbiegen oder verdrehen. Trenn- und Kantenschleifen mit einer Scheibe vom Typ 27 muss auf flaches Schneiden und Kerben von maximal 13mm Tiefe begrenzt werden, wenn die Scheibe neu ist. Verringern Sie die Tiefe des Schneidens/Kerbens entsprechend der Reduzierung des Scheibenradius, die durch Abnutzung entstehen.

Weitere Informationen finden Sie in der Tabelle für Schleifund Trennzubehör am Ende des Handbuches. Kantenschleifen/-schneiden mit einer Scheibe vom Typ 41 erfordert die Verwendung einer Schutzvorrichtung vom Typ 41.

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevors die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Stellen Sie sich so, dass die offene Unterseite der Scheibe von Ihnen weg zeigt.

Wenn Sie einmal mit einem Schnitt begonnen haben und eine Kerbe im Werkstück gebildet worden ist, ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels bewirkt, dass sich die Scheibe verbiegt und zerbrechen kann.

Kantenschleifscheiben sind nicht dazu geschaffen, Teilendrücken zu widerstehen, die durch Verbiegen entstehen können.
Heben Sie das Gerät von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommt, bevor Sie es ablegen.

Warning! Verwenden Sie keine Kantenschleif/-

Schneidscheiben für Flächenschleifanwendungen, wenn das Etikett dieser Scheiben dies nicht erlaubt, da diese Scheiben nicht für Seitenrücke geschaffen sind, die bei Flächenschleifen auftreten. Die Scheiben können zerbrechen und schwere Verletzungen erzeugen.

Anbringen und Entfernen der Schleifscheiben (Abb. D und E)

Für Schleifarbeiten ist Trägerpapier erforderlich. Sie erhalten diese Trägerpapier als Zubehör im BLACK+DECKER Fachhandel.

Anbringen

• Setzen Sie den inneren Flansch (10) auf die Spindel (5) auf (Abb. E). Vergewissern Sie sich, dass der Flansch ordnungsgemäß auf den flichen Seiten der Spindel sitzt.
• Setzen Sie das Trägerpapier (15) auf der Spindel auf.
  Positionieren Sie die Schleifscheibe (16) über dem Trägerpapier.
  Setzen Sie den äußeren Flansch (13) auf der Spindel auf. Dabei muss der erhöhte Mittelteil von der Scheibe weg weisen.
  Halten Sie die Spindelarretierung (2) gedrückt undziehen Sie den außeren Flansch mithilfe des Stirnlochschlussels (14) fest (Abb. D). Vergewissem Si esich, dass der auBere Flansch ordnungsgemäß sitzt und die Scheibe sorgfaltig befestigt ist.

Abnehmen

Halten Sie die Spindelarretierung (2) gedrückt, und lösen Sie den äußeren Flansch (13) mithilfe des Stirnlochschlüssels (14) (Abb. D).
Nehmen Sie den äußeren Flansch (13), die Schleifscheibe (16) und das Trägerpapier (15) ab.

Oberflächenschliff mit Schleifscheiben

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann.

Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.

Halten Sie wie in Abbildung G gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück ein.
Bewegen Sie das Gerät in einer stetigen Vor- und Rückwärtsbewegung, um Unebenheiten am Werkstück zu vermeiden.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommt, bevor Sie es ablegen.

Verwenden von Trägerpapier

Wahlen Sie für ihre Anwendung immer die richtigen Sandschleifscheiben. Es gibt Schleifscheiben mit verschiedene Körnungen. Grobe Körnungen haben Schnellere Materialenternungsgeschwindigkeiten und eine rauere Oberfläche. Feinere Körnungen haben langsamere Materialenternungsgeschwindigkeiten und eine glatter Oberfläche.

Beginnen Sie mit grobkörnigen Scheiben zur Schnellen, groben Materialentfernung. Gehen Sie zu mittlerem Schmrigelpapier über, und schreiben Sie mit einer feinkörnigen Scheibe zur optimalen

Oberflächenbeschaffenheit ab.

Grob = Kornung 16-30.
Mittel = Kornung 36 - 80.
Feinbearbeitung = Körnung 100-120.
Feinstbearbeitung = Kornung 150-180.
Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevors die Arbeitsfläche berührt.

Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.

Halten Sie wie in Abbildung H gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück ein. Die Schleifscheibe solle etwa 25mm der Arbeitsfläche berühren.
Bewegen Sie das Werkzeug ständig geradlinig, um ein Brennen und Wirbeln der Arbeitsfläche zu vermeiden. Wenn Sie das Werkzeug auf der Arbeitsfläche unbeweglich ruhen setzen oder es kreisformig bewegen, werden Brand- und Wirbelmarkierungen auf der Arbeitsfläche erzeugt.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommt, bevor Sie es ablegen.

Vorsichtsmaßnahmen beim Schleifen von Farbe

Das Abschleifen von Farben auf Bleibasis wird NICTEMPFOHLEN, da der entstehende kontaminierte Staubkaum kontrollierbar ist. Die große Gefahr einerBleivergiftung besteht für Kinder und Schwangere.

Da es ohne chemische Analyse nur schwer feststellbar ist, ob eine Farbe Blei enthalt, empfehlen wir beim Abschleifen aller Farben folgende Vorsichtsmaßnahmen:
Kinder und Schwangere dürfen den Arbeitsplatz erst wieder betreten, wenn das Abschleifen der Farbe beendet wurde und der gesamte Arbeitsbereich gesaubert wurde.
Alle Personen, die den Arbeitsplatz betreten, müssen eine spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen tragen. Der Filter muss tätig ausgetauscht werden, oder sobald der Träger Atemproblem bemerkt.

Hinweis: Es sollenn nur solche Staubmasken benutzt werden, die fur Arbeiten mit Bleifarbestaub und -dampfe geeignet sind. Gewohnliche Farbmaskenieten这群 Schutz nicht. Besorgen Sie sich von Ihrem ortlichen Handler eine zugelassene Staubmaske.

Im Arbeitsbereich sind ESSEN, TRINKEN und RAUCHEN verboten, um die Aufnahme kontaminierter Farbteilchen zu vermeiden. Personen müssen sich waschen und saubern, BEVOR sie essen, trinken oder rauchen. Lebensmittel, Getränke und Zigaretten etc.)dürfen nicht an Stellen im Arbeitsbereich aufbewahr werden, wo sich Staub auf ihren ablagern konnte.
Farbe muss so entfernt werden, dass darauf möglichst weniger Staub erzeugt wird.
Bereiche, in denen Farbe entfernt wird, müssen mit Plastikplanen von 4 mils (0,1 mm) Dicke abgetrennt werden.
Das Schleifen muss so erfolgen, dass möglichst weniger Farbstaub außerhalb des Arbeitsbereichs gelangt.
Alle Oberflächen im Arbeitsbereich,müssen tätig abgesaugt und gründlich gesaubert werden, solange Schleifarbeiten durchgefuhrt werden. Die Staubsaugerfilter,müssen hαufig gewechselt werden.
Plastikplanen zum Auffangen von Staub, Spanen und anderen Rückständen müssen aufgenommen und entsorgt werden. Die Planen müssen in dichen Abfallbehältern aufbewahrt und zusammen mit der regelmäßigen Abfallentsorgung abgeholt werden. Kinder und Schwangere sind während der Reinigungserbeiten aus dem unmittelbaren Arbeitsbereich fernzuhalten.
Alle Spielsachen, waschbare Möbel und andere Gegenstände, die von Kindern benutzt werden, müssen vor der Wiederverwendung gründlich gereinigt werden.

Anbringen und Anwendung von Drahtbürsten oder Drahtrundbürsten

Drahtbürsten oder Drahtrundbürsten werden ohne Flanschedirect auf die Schleiferspindel geschraubt. b.

Eine Schutzvorrichtung vom Typ 27 ist erforderlich, wenn Drahtbürsten oder Drahtrundbürsten benutzt werden. Tragen Sie Arbeitshandschuhe, wenn Sie mit Drahtbürsten oder Drahtrundbürsten umgeben. Sie können scharf werden. Rundbürsten oder Bürsten dürfen die Schutzvorrichtung während der Montage oder des Betriebs nicht berühren. Am Zubehor kann ein nicht sightbarer Schaden auftreten, durch den Drahte von der Scheibe oder vom Topf abbrechen konnen.

Schrauben Sie die Scheibe mit der Hand auf die Spindel.
Drücken Sie den Spindelarretierungsknopf und schrauben Sie die Scheibe mit einem Schraubenschlussel an der Nabe der Drahtrundbürste oder der Drahtbürste fest.
Führer Sie zum Entfern der Scheibe die obigen Anweisungen in umgekehrter Reihenfolge aus.

Warning! Wenn die Scheibennabe nicht richtig sitzt, bevordas Werkzeug angeschaltet wird, kann es zu einerBeschädigung von Werkzeug oder Scheibe kommt.
Drahrtrundbürsten und Topfdrahtbürsten konnen zumEntfernen von Rost, Kesselstein und Farbe und zum Glättenunregelmaβiger Flächen benutzt werden.

Hinweis: Beim Bürsten von Farben sollen den gleichen Vorsichtsmaßnahmen wie beim Schleifen von Farben getroffen werden.

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevors die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Materialentfernungsgeschwindigkeit ist am * 格 den, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie beim Gebrauch von Drahtbürsten wie in Abbildung I gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück.
Halten Sie bei Drahrundbürsten Kontakt zwischen dem Rand der Scheibe und der Arbeitsfläche bei.
Bewegen Sie das Gerät in einer stetigen Vor- und Rückwärtsbewegung, um Unebenheiten am Werkstück zu vermeiden. Wenn Sie das Werkzeug auf der Arbeitsfläche unbeweglich ruhen setzen oder es kreisformig bewegen, werden Brand- und Wirbelmarkierungen auf der Arbeitsfläche erzeugt.
Hebien Sie das Gerät von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand betrömen, bevor Sie es ablegen.

Warning! Seien Sie besonderss vorsichtig, wenn Sie über einer Kante arbeiten, da mit einer plottlichen scharfen Bewegung der Schleifmaschine zu rechnen ist.

Anbringen und Anwendung von Trennscheiben (Typ 41)

Schneidscheiben bestehen aus Diamantscheiben und Schleifscheiben. Es gibt Schneidscheiben für Metall und Beton. Es können auch Diamantklingen für das Schneiden von Beton benutzt werden.

HINWEIS: Es ist eine geschlossene, zweiseitige

Schneidscheibenschutzvorrichtung vom Typ 41 erforderlich (separat erhältlich), wenn Schneidscheiben benutzt werden. Wenn nicht der richtige Flansch oder die richtige Schutzvorrichtung benutzt wird, kann es durch den Bruch oder die Berührung der Scheibe zu Verletzungen kommt. Für Schneidscheiben müssen ein Aufnahmeflansch und eine Spannmutter mit Gewinde und passendem Durchmesser (dem Werkzeug beigefegt) benutzt werden.

Anbringen der geschlossenen (Typ 41) Schutzvorrichtung (Abb. J, K)

Richten Sie die drei Ölen der Schutzvorrichtung an den drei Schlitzen an der Nabe aus. Dadurch kommt die Ölen wie in Abbildung J gezeigt mit den Schlitzen am Getriebegehause in Deckung.
Drücken Sie die Schutzvorrichtung nach unten, bis die Osen der Schutzvorrichtung in der Nut an der Nabe des Getriebegehauses eingreifen.
Drehen Sie die Schutzvorrichtung im Uhrzeigersinn, um sie zu verriegeln. Der Körper der Schutzvorrichtung sollte zwischen der Spindel und dem Bediener positioniert werden, damit der Bediener maximal geschützt ist.
Ziehen Sie die Arretierung der Schutzvorrichtung fest, um die Schutzvorrichtung am Getriebegehause zu sichern. Sie sollen den Schutzvorrichtung nicht mehr von Hand drehen konnen. Betreiben Sie den Schleifer nicht mit einer lockeren Schutzvorrichtung.
Um die Schutzvorrichtung zu entfernen, losen Sie die Schraube der Schutzvorrichtung. Dann drehen Sie die Schutzvorrichtung so, dass die drei Ölen auf der Schutzvorrichtung an den drei Schlitzen auf der Nabe ausgerichtet sind, und ziehen die Schutzvorrichtung nach oben.

Anbringen von Trennscheiben

Legen Sie den Aufnahmeflansch ohne Gewinde auf die Spindel, wobei der angehobene Abschnitt (Führung) nach oben zeigt. Der angehobene Abschnitt (Führung) am Aufnahmeflansch liegt auf der Scheibe, wenn die Scheibe angebracht ist.
Legen Sie die Scheibe auf den Aufnahmeflansch und zentrieren die Scheibe auf dem angehobenen Abschnitt (Führung).

Bringen Sie die Gewindespannmutter an, wobei der angehobene Abschnitt (Führung) von der Scheibe weg zeigt.
Drücken Sie den Spindelarretierungsknopf undziehen die Spannmutter mit dem mitgelieferten Schraubenschlussel fest.
Um die Scheibe zu entfernen, drücken Sie den Spindelarretierungsknopf und losen die Gewindespannmutter mit dem mitgelieferten Schraubenschlussel.

Warning! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, weil diese Scheiben nicht für Seitenrücke geschaffen sind, die bei Flächenschleifen auftreten. Die Scheibe kann zerbrechen und schwere Verletzungen erzeugen.

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Wenn Sie einmal mit einem Schnitt begonnen haben und eine Kerbe im Werkstück gebildet worden ist, ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels bewirkt, dass sich die Scheibe verbiegt und zerbrechen kann.
Hebien Sie das Werkzeug von der Oberfläche ab, bevorsie es ausschalten. Lassen Sie das Gerät zum Stillstandbekommen, bevorsie es ablegen.

Verwendung

Warning! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung.

Achten Sie auf sorgfällige Kabelführung, um unbeabsichtigte Kabelschäden zu vermeiden.
Rechnen Sie mit Funkenflug, wenn die Schleif- oder Trenscheibe das Werkstück berührt.
Richten Sie das Gerät stets so aus, dass die Schutzvorrichtung optimalen Schutz vor der Schleif- oder Trennscheibe bietet.

Ein- und Ausschalten

Drücken Sie zum Einsatz des Geräts den Ein-/Ausschalter (1).
Lassen Sie zum Ausschalten des Geräts den Ein-/Ausschalter (1) los.

Warning! Schalten Sie das Gerät nicht unter Last aus.

Hinweise für optimale Arbeitsergebnisse

Halten Sie das Gerät mit einer Hand am seitlichen Haltegriff und mit der anderen Hand am Hauptgriff sorgfällig fest.

• Achten Sie beim Schleifen stets auf einen Winkel von rund 15^ zwischen der Scheibe und der Oberfläche des Werkstücks.

Wartung

Ihr BLACK+DECKER Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

Warning! Vor dem Ausführren jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

Schalten Sie das Gerät aus, undziehen Sie den Netzstecker.
- Wenn das Gerät über einen separates Batteriepack oder Akku verfügbar, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät.
Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig.
Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen. Das Ladegerät bestehtigt keine Wartung, es sollte jedoch regelmäßig gereinigt werden.
Reinigen Sie regelmäßig die Luftungsschlitze des Gerats und des Ladegerats mit einer weichen Bürste oder einem trockenen Tuch.
Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.
Offnen Sie regelmäßig das Spannfutter, und entfernen Sie durch Klopfen ggf. Staub aus dem Inneren des Gerats.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Wenn ein neuer Netzstecker angebracht werden muss:

Entsorgen Sie den alten Stecker auf sachgerechte Weise.
Verbinden Sie die braune Leitung mit dem spannungsfuhrenden Anschluss des Steckers.
Verbinden Sie die blaue Leitung mit dem neutralen Anschluss.

Warning! Stellen Sie keine Verbindung mit dem Erdungsanschluss her.

Befolgen Sie die Montageanweisungen, die mit hochwertigen Steckern mitgeliefert werden. Empfohlene Sicherung: 13 A.

Fehlerbehebung

Problem möglich	Ursache|Mögliche Lösung
Gerät startet nicht.	Kabel nicht eingesteckt.Kabel oder Schalter beschädigt.	Werkzeugkabel in eine Steckdose stecken.Lassen Sie das Kabel bzw. den Schalter in einem BLACK+DECKER Servicecenter oder von einer autorisierten Werkstatt austauschen.

Tabelle fur Schleif- und Trennzubehör

Schleifscheiben
Typ 27 Schutzvorrichtung Typ 27	Schutzvorrichtung
Aufnahmeflansch ohne Gewinde	Typ 27 abgesetzte Scheibe
Typ 27 gekröpfte Scheibe
Gewindespannmutter
Lamellenschleifscheiben
Typ 27 Schutzvorrichtung Typ 27	Schutzvorrichtung
Abgesetzte Lamellenschleifscheibe	Aufnahmeflansch ohne Gewinde
	Nicht-abgesetzte Lamellenschleif-scheibe
	Gewindespannmutter
Typ 41 Schneidscheiben
Typ 41 Schutzvorrichtung Typ 41	Schutzvorrichtung
Trägerflansch Trägerflansch
Schleifscheibe Diamant-Trennscheibe
Spannmutter Spannmutter
Drahtscheiben
Typ 27 Schutzvorrichtung Typ 27	Schutzvorrichtung
3-Zoll-Drahtbürste 4-Zoll-Drahtbürste	Schleifscheiben
Gummi-Schleifeller
Schleifscheibe
Gewindespannmutter

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit thisem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die niederverwertet werden konnen, um den Bedarf an Rohstoffen zu verringn.itte recyclen Sie elektrische Produkte und Akkus gemäß denortlichen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

		BEG010 Typ 1
Eingangsspannung	AC	230
Leistungsauf-nahme	W 710
Nenndrehzahl min	-1	12000
Scheibenbohrung mm	22

Max. Scheibenstände
Schleifscheiben mm	6
Trennscheiben mm 3,5
Spindelgroße M14
Gewicht kg 1,7

Schaldruckpegel gemäß EN 60745:

Schaldruck (LpA) 89 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schalleistung (Lw) 100 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Oberflächenschleifen (aAG) 5,1 m/s2, Unsicherheitsfaktor (K) 1,5 m/s2Schneiden (aH,CO) 4,8 m/s2, Unsicherheitsfaktor (K) 1,5 m/s2Scheibenschleifen (aH,OS) 6,6 m/s2, Unsicherheitsfaktor (K) 1,5 m/s2

EU-Konformitätserklarung MASCHINENRICHTLINIE

BEG010 Winkelschleifer

Black & Decker erklart, dass die in den technischen Daten beschreibenben Geräte übereinstimmen mit: 2006/42/EC, EN 60745-1:2009 + A11:2010; EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015

These Produkte entsprechen außer dem den Richtlinien 2014/30/EU und 2011/65/EU.

Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichne ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Pabick Dippelbach

Patrick Diepenbach

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

These Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäuter bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 2-jährige Garantie von Black & Decker und den Standort ihrer nachstgelegen den Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Ihr neues Black & Decker-Produkt konnen Sie auf unserer Website unter www.blackanddecker.de registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

FRANCAIS

Dieses Werkzeug ist doppelt isoliert; Daher ist kein Erdungskabel erforderlich. Überprüfen Sie immer, ob das Netzeil der Spannung auf dem Typenschild entspricht.

1. Elektrische verilgheit

Elektrische verilgheit

1. Afbryderkontakt
2. Spindellas
3. Skaerm
4. Sidehandtag

Samling
