BEG010 - Ponceuse BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ponceuse orbitale, puissance de 240 W, diamètre de disque de 125 mm, vitesse à vide de 14 000 tr/min.
Utilisation	Idéale pour le ponçage de surfaces en bois, métal et plastique, adaptée pour les travaux de finition.
Maintenance et réparation	Nettoyer régulièrement le filtre à poussière, vérifier l'état du disque de ponçage, remplacer les pièces usées si nécessaire.
Sécurité	Utiliser des lunettes de protection, un masque anti-poussière, et s'assurer que l'appareil est débranché lors du changement de disque.
Informations générales	Poids léger pour une manipulation aisée, design ergonomique pour un confort d'utilisation prolongé.

FOIRE AUX QUESTIONS - BEG010 BLACK & DECKER

Comment changer le papier abrasif sur la ponceuse BLACK & DECKER BEG010 ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier abrasif usagé en le tirant doucement. Placez le nouveau papier en alignant les trous avec les griffes de la ponceuse, puis appuyez fermement pour le fixer.

Pourquoi ma ponceuse ne fonctionne-t-elle pas ?

Vérifiez si la ponceuse est correctement branchée à une source d'alimentation. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, il pourrait y avoir un problème électrique interne.

Comment nettoyer ma ponceuse BLACK & DECKER BEG010 ?

Pour nettoyer votre ponceuse, débranchez-la et utilisez un chiffon sec pour enlever la poussière. Pour les résidus tenaces, un chiffon légèrement humide peut être utilisé, mais évitez d'utiliser des produits chimiques agressifs.

Quel type de papier abrasif puis-je utiliser avec la BLACK & DECKER BEG010 ?

Vous pouvez utiliser des papiers abrasifs de grain 80 à 240. Assurez-vous qu'ils sont compatibles avec la taille de la ponceuse et qu'ils possèdent des trous pour l'évacuation de la poussière.

Quel est le niveau de bruit de la ponceuse BLACK & DECKER BEG010 ?

Le niveau de bruit de la ponceuse est d'environ 85 dB. Il est recommandé de porter des protections auditives lors de son utilisation prolongée.

Comment éviter la surchauffe de la ponceuse ?

Pour éviter la surchauffe, ne laissez pas la ponceuse fonctionner trop longtemps sans pause. Assurez-vous également que l'air circule librement autour de l'appareil et nettoyez régulièrement le filtre à poussière.

La ponceuse vibre-t-elle trop pendant son utilisation ?

Une certaine vibration est normale, mais si elle est excessive, vérifiez que le papier abrasif est correctement installé et que la ponceuse est utilisée sur une surface plane. Un déséquilibre dans la ponceuse peut également causer des vibrations.

Quelle est la garantie de la BLACK & DECKER BEG010 ?

La ponceuse BLACK & DECKER BEG010 est généralement couverte par une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

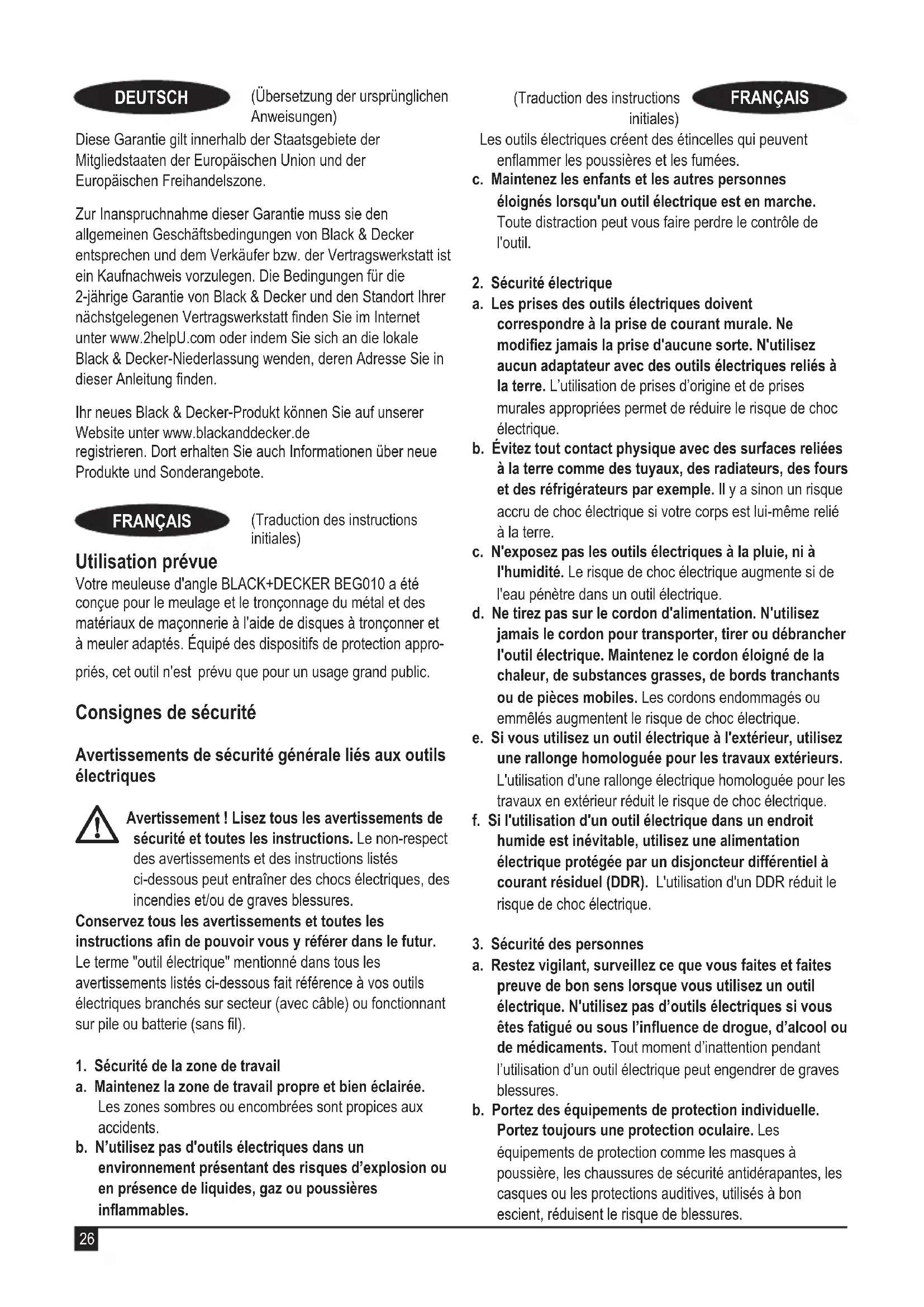

MODE D'EMPLOI BEG010 BLACK & DECKER

(Traduction des instructions initiales)

Utilisation prévue

Votre meuleuse d'angle BLACK+DECKER BEG010 a etecoune pour le meulage et le tronconnage du métal et des matériaux de maconnerie à l'aide de disques à tronconnner et à meuler adaptés. Equipé des dispositifs de protection appropriés, cet outil n'est prévu que pour un usage grand public.

Consignes de sécurité

Avertissements de sécurité générale liés aux outils électriques

Avertissement! Lisez tous les averisations de sécurité et toutes les instructions. Le non-respect des averisations et des instructions listed ci-dessous peut entrainer des chocs électriques, des incendies et/ou de graves blessures.

Conservez tous les avertissements et toutes les instructions afin de pouvoir vous y reférer dans le futuro. Le terme "outil électrique" mentionné dans tous les avertissements listed ci-dessous fait-reference à vos outils électriques branchés sur secteur (avec cable) ou fonctionnant sur pile ou batterie (sans fil).

1. Sécurité de la zone de travail
   a. Maintenez la zone de travail propre et bien éclairée. Les zones seront ou enconnées sont propices aux accidents.
   b. N'utilise pas d'outils electriques dans un environmentnement représentant des risques d'explosion ou en presence de liquides, gaz ou poussières inflammables.

(Traduction des instructions initiales)

FRANÇAIS

Les outils electriques créé des étincelles qui peuvent enflammer les poussières et les fumées.

c. Maintenez les enfants et les autres personnes éloignés lorsqu'un outil électrique est en marche. Toute distraction peut vous faire perdre le contrôle de l'outil.

1. Sécurité électrique

a. Les prises des outils électriques doivent correspondre à la prise de courant murale. Ne modifies jamais la prise d'aucune sorte. N'utilise chaque adaptateur avec des outils électriques reliés à la terre. L'utilisation de prises d'origine et de prises murales appropriées permet de réduire le risque de chocolélectrique.
b. Evitez tout contact physique avec des surfaces reliées à la terre comme des tuyaux, des radiateurs, des jours et des réfrigerateurs par exemple. Il y a sinon un risque accru de chocolélectrique si votre corps est lui-même relié à la terre.
c. N'exposez pas les outils électriques à la pluie, ni à l'humidité. Le risque de chocoléctrique augmente si de l'eau penètre dans un outil électrique.
d. Ne tirez pas sur le cordon d'alimentation. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon éloigné de la chaleur, de substances grasses, de bords tranchants ou de pieces mobiles. Les cordons endommages ou emmèlés augmentent le risque de chic électrique.
e. Si vous utilisez un outil electrique a l'extérieur, utilisez une rallonge homologue pour les travaux extérieurs. L'utilisation d'une rallonge electrique homologue pour les travaux en extérieur réduit le risque de chic electrique.
f. Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation électrique protégée par un disjoncteur différentiel à courant résiduel (DDR). L'utilisation d'un DDR réduit le risque de chic电量.

1. Sécurité des personnes

a. Restez vigilant, surveilleze ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil electrique. N'utilisez pas d'outils electriques si vous etes fatigue ou sous I'influence de drogue, d'alcool ou de medicaments. Tout moment d'inattention pendant l'utilisation d'un outil electrique peut engenderre de graves blessures.
b. Portez des équipements de protection individuelle. Portez toujours une protection oculaire. Les équipements de protection comme les masques à poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives, utilisés à bon escient, réduisent le risque de blessures.

c. Empêchez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position Arrêt avant de raccarder l'outil à l'alimentation électrique et/ou au bloc-batterie ou avant de ramasser ou de transporter l'outil. Le fait de transporter les outils ELECTriques le doigt sur l'interrupteur ou d'alimenter les outils ELECTriques dont l'interrupteur est déjà en position de marche augmente le risque d'accidents.
d. Retirez toutes les clés ou pince de réglage avant demettre l'outil en marche. Une clé ou une pince restéefixée sur une piece rotative de l'outil électrique peutengendrer des blessures.
e. Ne vous penchez pas. Gardez les pieds bien ancrés au sol et conservez votre équilibre en permanence. Cela permet de很好地 maitriser l'outil électrique en cas des situations imprévues.
f. Portez des vêtements appropriés. Ne portez aucun vêtement ample ou bijou. Gardez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
g. Si des dispositifs pour le raccordement d'un extracteur de poussières ou des installations pour la récapération sont présents, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de dispositifs récaproduéurs de poussières réduit les risques liés aux poussières.
4. Utilisation et entretien des outils électriques
a. Respectez la capacité de l'outil. Utilisez l'outil approprié en fonction du travail à réaliser. Un outil adaptable fonctionne比较好, de façon plus sure et à la cadence pour laquelle il a été consu.
b. N'utilise pas l'outil electrique si son interrupteur ne permet pas de l'allumer ou de I'eteindre. Tout outil electrique qui ne peut plus etre commande par son interrupteur est dangereux et doit etre réparé.
c. Débranche la prise du secteur et/ou retirez le bloc-batterie de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d. Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne ne connaissant pas ces outils ou leurs instructions d'utilisation les faire fonctionner. Les outils électriques peuvent être dangereux entre des mains inexplémentées.
e. Entretenez vos outils electriques.
Vérifiez que les pieces mobiles sont alignées correctement et qu'elles ne sont pas coincées.

Vérifiez qu'aucune piece n'est cassée et contrôle l'absence de toute autre condition qui pourrait nuire au bon fonctionnement de l'outil. En cas de dommage, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont provoqués par des outils electrométriques mal entretenus.

f. Maintenez les organes de coupe affutés et propres. Des organes de coupe bien entretenus et affutés sont moins susceptibles de rester coincés et sont plus facies à contrôler.
g. Utilisez l'outil électric, les accessoires et les embouts d'outils conformément à ces instructions, en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation d'un outil électric à des fins autres que celles pour lesquelles il a été prévu engendre des situations dangereuses.

1. Révision/Réparation

a. Faites réparer vous outil électrique par une personne qualifiée, n'utilisant que des pieces de rechange d'origine. Cela permet de garantir la sureté de l'outil électrique.

Avertissements de sécurité supplémentaires liés aux outils electriques

Avertissement! Avertissements de sécurité supplémentaires commons pour les opérations de meulage, ponçage, brossage métallique ou tronçonnage abrasif:

Cet outil electrique peut etre utilise comme meuleuse, ponceuse, Brosse metallique, polisseuse ou outil de tronconnage. Veuillez dire tous les avertissements de sécurité,toutes les instructions,les illustrations et les specifications fournies avec cet outil electrique.
Le non-respect des instructions listées ci-dessous peut conduire à des chocs électriques, des incendies et/ou de graves blessures.
Les opérations pour lesquelles l'outil électrique n'a pas été créé peuvent engendrer des risques et conduire à des blessures.
N'utilise que les accessoires spécifique conçus et recommends par le fabricant de l'outil. Le fait que l'accessoire puisse être fixé à votre outil électrique ne peut pasforcément dire que son utilisation est sans risque.
La vitesse nominale de l'accessoire doit etre au moins égale à la vitesse maximale indiquée sur l'outil. Les accessoires qui fonctionnent plus vite que leur vitesse nominale peuvent rompre et voter en éclats.
Le diamètre extérieur et l'épaissur de votre accessoire doivent correspond à la capacité nominale de votre outil électrique.

Des accessoires mal dimensionnés ne peuvent pas etre correctement protégés et contrôlés.

Le filetage d'installation des accessoires doit correspondre à celui de l'axe de la meuleuse. Pour les accessoires montés avec des brides, l'alésage de l'accessoire doit correspondre au diamètre de positionnement de la bride. Les accessoires qui ne correspondent pas aux éléments de fixation de l'outil électrique tournent de façon déséquilibrée, ils vibrent de façon excessive et peuvent provoquer la perte de contrôle de l'outil.
N'utilisez pas d'accessoires endommagés. Avant toute utilisation, contrôle sur tous les accessoires comme les disques abrasifs par exemple, l'absence d'ébréchures ou de fissures, l'absence de fissures ou d'usure excessive sur les patins-supports ou l'absence de fibres détachées ou cassées sur les brosses métalliques. Si l'outil électrique ou l'accessoire chutent, vérifie l'absence de dommages ou installez un accessoire en bon état. ÀpRES avoir inspecté et installé un accessoire, faites fonctionner l'outil à sa vitesse à vide maximale pendant une minute. Les disques endommagés se brisent généralement au cours de cette durée de test.
Portez des équipements de protection individuelle. En fonction de l'intervention, utilisez un écran facial ou des lunettes de sécurité. Le cas échéant, portez un masque anti-poussière, des protections auditives, des gants et un tablier d'atelier capables de stopper tout fragment d'abrasif ou provenant de l'ouvrage. La protection oculaire doit être capable d'arreter les débris générés par les diverse opérations. Le masque anti-poussière ou le masque filtrant doit pouvoir filtrer les particules produites au cours de l'opération. Les expositions prolongées à un niveau de bruit élevé peuvent provoquer une perte de l'acuity auditive.
Maintenez tous les spectateurs à une distance sure de la zone d'intervention. Toute personne qui pénétre dans la zone de travail doit porter des équipements de protection individuelle. Des débris provenant de l'ouvrage ou d'un accessoire brisé peuvent être ejectés et provoquer des blessures au-delà de la zone de travail immédiate.
Ne tenez l'outil que par ses surfaces de préhension isolées lorsque vous réalisez une opération pendant laquelle l'accessoire de coupe peut entrer en contact avec des cables cachés ou son propre cordon électrique. Tout accessoire de coupe touchant un fil sous tension met les parties métalliques exposées de l'outil sous tension et electrolycute l'utilisateur.
Utilisez des pince ou tout autre moyen pratique pour fixer et soutenir l'ouvrage sur une plateforme stable.

Tenir l'ouvrage à la main ou contre votre corps le rend instable et peut conduire à une perte de contrôle.

• Éloignez le cordon de l'accessoire en rotation. En cas de perte de contrôle, le cordon peut être sectionné ou abimé, et vos bras ou mains peuvent entraient en contact avec l'accessoire en rotation.
  Ne posez pas l'outil avant l'arrêt complet de l'accessoire. L'accessoire en rotation pourrait sinon accrocher la surface et vous faire perdre le contrôle de l'outil.
  Ne faites pas fonctionner l'outil electrique en le tenant contre votre flan. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements, et attirer l'accessoire vers votre corps.
  Nettoyez régulierement les orifices d'aération de l'outil. Le ventilateur du moteur attire la poussière à l'intérieur du boitier et une accumulation excessive de poussières metalliques peut conduire à un risque électrique.
  Ne faites pas fonctionner l'outil pres de matieres inflammables. Des etincelles pourraient enflammer ces matieres.
• N'utilise pas d'accessoires nécessitant des liquides de refroidissement. L'utilisation d'eau ou de tout autre fluide de refroidissement peut provoquer une électrocution ou un choc électrique.

Remarque: L'advertissement ci-dessus ne s'applique pas aux outils électriques spécialément concus pour être utilisés avec un système liquide.

Rebond et averissements liés

Les rebonds sont la conséquence du pincement ou du grippage d'un disque, d'un porte-patin, d'une brosse ou de tout autre accessoire en rotation. Le pincement ou le grippage provoque le blocage rapide de l'accessoire en rotation entraînant alors l'outil électrique non contrôle dans la direction opposée au sens de rotation de l'accessoire au niveau du point de grippage.

Par exemple, si un disque abrasif reste grippé ou pince dans l'ouvrage, le bord du disque engagé au point de grippage peut creuser la surface du matériel et provoquer le soulevvement ou le rebond du disque. Le disque peut être projeté vers l'utilisateur ou à l'opposé, selon le sens du mouvement du disque au point de pincement. Dans ces conditions, il peut aussi arriver que les disques abrasifs se brisent.

Les rebonds proviennent d'une utilisation inappropriée de l'outil électrique et/ou de conditions ou de procédures d'exécution incorrectes et ils peuvent être évités ennant les précautions ajustées énoncées ci-dessous.

Maintenez fermement l'outil electrique en plaçant votre corps et votre bras de manière à pouvoir résister à la force d'un rebond. Utilisez toujours la poignée auxiliaire, si elle existe, pour un contrôle maximal de l'outil en cas de rebond ou de retard de couple au démarrage. L'utilisateur peut contrôler les retours de couple ou la force des rebonds si des précautions adéquates sont prises.
Ne placez jamais votre main a cote de l'accessoire en rotation. L'accessoire pourrait rebondir sur vos mains.
Ne placez pas votre corps dans la zone où l'outil pourrait se déplacer en cas de rebond. Un rebond propulse l'outil dans la direction opposée au mouvement du disque au niveau du point de grippage.
Prenez les précautions nécessaires dans les coins, sur les arêtes, etc. Évitez de faire tressauter ou de faire accrocher l'accessoire. Les coins, bords acérés ou les rebondissements ont tendance à retenir l'accessoire en rotation et à provoquer la perte de contrôle de l'outil ou des rebonds.
N'installez pas de lame à sculpter le bois ou de lame dentée. Ces lames provoquent de frequently rebonds ou perte de contrôle.

Consignes de sécurité pour les opérations de ponçage et de coupe abrasive

N'utilisez que les types de disque recommendés pour votre outil et la protection spécifique construe pour le disque selectionné. Les disques non concus pour l'outil électrique ne peuvent pas etre correctement protégés et ils sont dangereux.
La surface de meulage des disques enfoncés au centre doit être fixée sous le plan de la lèvre de protection. Un disque mal monté qui dépasse du plat de la lèvre de protection ne peut pas être correctement protégé.
Le carter de protection doit être soignement fixé à l'outil électrique et place de façon à optimiser la sécurité et que l'utilisateur soit le moins possible exposé au disque. Le carter de protection doit protégger l'utilisateur contre les fragments de disque cassés, le contact accidentel et des étincelles qui pourrait enflammer les vêtements.
Les disques ne doivent etre utilisés que pour les applications recommandées. Ne meulez par exemple pas avec le cote d'un disque à tronconner. Les disques à tronconner abrasifs sont prevus pour le meulage periphrérique, toute force laterale appliquee sur ces disques peut les faire voler en eclats.
Utilisez toujours des brides de disque en bon etat, ayant la dimension et la forme appropriees au disque choisi. Les brides de disque seront de support aux disques, réduisant ainsi les possibilités de rupture.

Les brides de disques à tronçonnier peuvent différer des brides de disques à meuler.

• N'utilise pas les disques usés provenant de plus gros outils. Les disques conçus pour des outils électriques plus gros ne sont pas adaptés pour les vitesses plus rapides des outils plus petits et ils peuvent voler en éclats.

Avertissements de sécurité supplémentaires spécifiques aux opérations de tronçonnage abrasif

Ne bloquez pas les disques à tronconner et n'exercez pas une trop force pression dessus. Ne tentez pas de réaliser des découvertes de trop grandes profondeurs. Une pression excessive sur le disque augmente la charge imposée à l'outil et les possibilités de torsion ou de grippage du disque dans la coupe et par conséquent les risques de rebonds ou de ruptures.
Ne placez pas votre corps dans l'alignement ou derriere le disque en rotation. Lorsque le disque, au point d'execution, s'éloigne de votre corps, le rebond possible peut le propulser avec l'outil électrique directement vers vous.
En cas de grippage du disque ou si une coupe est interrompue pour une qualconque raison, eteignez l'outil electrique et maintainez-le immobile jusqu'à l'arrêt complet du disque. Ne tentez jamais de retarder un disque à tronconner de la coupe s'il est encore en mouvement, un rebond pourrait sinon se produit. Cherchez la cause du grippage du disque et appliquez les actions correctives afin de la supprimer.
Ne reliancez pas la coupe dans l'ouvrage. Laissez le disque tourner à plein régime puis ré-entrez le prudemment dans la coupe. Le disque pourrait sinon se gripper, sorting de la coupe ou rebondir si l'outil électrique était remis en marche à l'intérieur de la pièce à tronçonne.
Soutenez les panneaux ou les grandes pieces afin de réduire le risque de coingement ou de grippage du disque. Les pieces de grande taille ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous la piece à tronçonneur, pres de la ligne de découverte et sur les bords, des deux côtes du disque.
Soyez particulièrement vigilant lorsque vous effectuez des "découpes de cavités" dans des murs existants ou que vous procédez à des découpes à l'aveugle. La saillie du disque peut sectionner des canalisations de gaz ou d'eau, des fils électriques ou des objets pouvant provoquer des rebonds.

Consignes de sécurité spécifiques aux opérations de ponçage

N'utilisez pas des disques de papier de ponçage de trop grandes dimensions.

Suivez les recommendations des fabricants pour selectionner le papier abrasif. Les feuilles de papier abrasif de grande taille, depassant du patin de ponçage, posent des risques de laceration et elles peuvent provoquer le grippage, le déchirement ou la casse du disque ou des rebonds.

Consignes de sécurité spécifiques aux opérations de brossage métallique

Gardez à l'esprit que des fibres métalliques sont éjectées par la Brosse même pendant les opérations ordinaires. Ne contraignez pas trop les fils métalliques en appliquant une pression excessive sur la Brosse. Les fibres métalliques peuvent facilement pénétrer les vêtements légers et/ou la peau.
Si l'utilisation d'un carter de protection est recommandée pour le brossage métallique, protégez le disque-brosse ou la brosse métallique de toute interférence avec le carter de protection. Le diamètre du disque-brosse ou de la brosse métallique peut augmenter en fonction de la sollicitation de l'outil et de la force centrifuge.

Sécurité des personnes

Cet apparéil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou sans experience ni connaissances, à moins qu'elles ne soient surveillées ou qu'elles aient été formées sur la façon sure d'utiliser l' apparéil, par une personne responsable de leur sécurité.
Ne laïsez jamais les enfants sans surveillance afin d'eviter qu'ils ne jouent avec l'appareil.

Risques résiduels

Certains risques résiduels autres que ceux mentionnés dans les averissements sur la sécurité peuvent survenir en utilisant l'outil.

Ces risques peuvent être provoqués par une utilisation incorrecte, prolongée, etc.

Malgré l'application des normes de sécurité pertinentes et la mise en œuvre de dispositifs de sécurité, certains risques résiduels ne peuvent pas etre évités. Ils comprend :

Les blessures provoquées par le contact avec des pièces rotatives/mobiles.
Les blessures provoquées pendant le remplacement de pieces, de lames ou d'accessoires.
Les blessures dues à l'utilisation prolongée d'un outil. Lorsque vous utilisez un outil qu'il soit pendant de longues périodes, assurez-vous de faire des pauses régulières.
La diminution de I'acuity auditive.

Les risques pour la santé provoqués par l'inhalation des poussières générées pendant l'utilisation de votre outil (exemple : travail avec du bois, surtout le chene, le hêtre et les panneaux en MDF)

Vibrations

La valeur des émissions de vibrations déclarée dans les caractéristiques techniques et la déclaration de conformité a été mesurée conformément à la méthode de test standard de la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. La valeur des émissions de vibrations déclarée peut aussi être utilisée pour une évaluation préliminaire à l'exposition.

Avertissement! En fonction de la manière dont l'outil est utilisé, la valeur des émissions de vibrations réelles pendant l'utilisation de l'outil peut différer de la valeur déclarée. Le niveau des vibrations peut dépasser le niveau déclaré.

Quand l'exposition aux vibrations est évaluée afin de déterminer les mesures de sécurité requises par la norme 2002/44/CE pour protéger les personnes utilisant régulièrement des outils ELECTriques, cette estimation doit tenir compte des conditions réelles d'utilisation et de la façon dont l'outil est utilisé. Il faut également tenir compte de toutes les composantes du cycle de fonctionnement comme la durée pendant laquelle l'outil est arrêté et quand il fonctionne au ralentti, ainsi que la durée du déclenchement.

Étiquettes appoées sur l'outil

Les pictogrammes suivants ainsi que le code date sont apposés sur l'outil :

Avertissement! Afin de réduire le risque de blessures, l'utilisteur doit dire le manuel d'utilisation.

Portez des lunettes de sécurité lorsque vous utilisez cet outil.

Portez des protections auditives lorsque vous utilisez cet outil

Sécurité électrique

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant ou par un centre de réparation/agree BLACK+DECKER afin d'éviter tout accident.

Chutes de tension

Les appeals de courant provoquent des micro chutes de tension. Dans des conditions d'alimentation électrique défavorables, d'autres équipements peuvent en être affectés. Si l'impédance du système de l'alimentation électrique est inférieure à 0,107 Ω, les perturbations sont peu probables.

\section*{Caracteristiques}

Cet outil dispose de tout ou partie des éléments suivants.

1. Interrupteur Marche/Arrêt
2. Dispositif de verrouillage de I'axe
3. Carter de protection
4. Poignée latérale

Assemblage

Avertissement! Avant l'assemblage, assurez-vous que l'outil est eteint et debranché.

Installer et retiree le carter de protection (Fig. A1? A2)

L'outil est livré avec un carter de protection destiné uniquement aux opérations de meulage (type 27). Si l'outil doit être utilisé pour effectuer des opérations de tronçonnage, un carter de protection spécifique à ces opérations (type 41) doit être installé. Un carter adapté (numéro de piece N642463) pour les disques de tronçonnage de 115mm est disponible dans les centres d'assistance BLACK+DECKER.

Placez l'outil sur une table, en orientant I'axe (5) vers le haut.
Alignez les ergots (7) sur les encoches (8).
Abaissez le carter de protection et tournez-le dans le sens des aiguilles d'une montre jusqu'à la position requise.
Serez la vis (6) pour fixer le carter de protection.

Retrait

Desserrez la vis (6).
Tournez le carter de protection dans le sens inverse des aiguilles d'une montre pour aligner les ergots (7) avec les encoches (8).
Retirez le carter de protection de l'outil.

Avertissement! N'utilisez jamais l'outil sans son carter de protection.

Installer la poignée laterale

Vissez la poignée latérale (4) dans l'un des trous de fixation sur l'outil.

Avertissement!Utilisez tous la poignee laterale.

Installation et retrait des disques de meulage (Fig B - D)

Utilisez toujours le bon type de disque en fonction du travail à effectuer.

Utilisez toujours des disques du bon diamètre et dont l'alésage est de la bonne taille (voir caractéristiques techniques).

Installation

Installez le carter de protection comme décrit ci-dessus.
Placez la bride interieure (10) sur l'axe (5) comme illustré (Fig. B). Assurez-vous que la bride est correctement positionnée sur les cotsés plats de l'axe.
Placez le disque (11) sur l'axe (5) comme illustré (Fig. B). Si le disque est bombé au centre (12), assurez-vous que la partie bombée pointe vers la bride interieure.
Assurez-vous que le disque est correctement placé sur la bride interieure.
Placez la bride extérieure (13) sur l'axe. Lorsque vous installez un disque de meulage, le centre bombé sur la bride extérieure doit pointer vers le disque (A sur la Fig. C). Lorsque vous installez un disque de tronçonnage, le centre bombé sur la bride extérieure doit pointer à l'opposé du disque (B sur la Fig. C).
Maintenez le système de verrouillage de l'axe (2) enforcé et serrez la bride extérieure à l'aide de la clé à double ergot (14) (Fig. D).

Retrait

Maintenez le système de verrouillage de l'axe (2) enforcé et desserrez la bride extérieure (13) à l'aide de la clé à double ergot (14) (Fig. D).
Retirez la bride extérieure (13) et le disque (11).

Meuler une surface avec des disques de meulage

Laissez l'outil atteindre son plein régime avant de lemettre en contact avec l'ouvrage.
Appuyez un minimum sur l'ouvrage et laissez l'outil fonctionner à pleine vitesse. La cadence de meulage est supérieure lorsque l'outil fonctionne à peu régime.
Maintenez un angle de 20^ à 30^ entre l'outil et la surface à meuler comme illustré par la figure F.
Déplacez continuèlement l'outil vers l'avant et l'arrière pour éviter de creer des inégalités dans la surface de l'ouvrage.
Soulevez l'outil de la surface avant de I'eteindre. Laissez l'outil s'arrête complètement de tourner avant de le poser.

Meuler des chants avec des disques de meulage

Les disques utilisés pour le tronçonnage et le meulage de chants peuvent se briser ou rebondir s'ils se courbent ou se tordent pendant le tronçonnage ou le meulage en profondeur. Le meulage de chant/le tronçonnage avec un disque de type 27 doit être limite aux découvertes et au rainurage peu profonds - moins de 13mm de profondeur lorsque le disque est neuf.

Réduisez la profondeur de la découpe/du rainurage proportionnellement à la réduction du rayon du disque, suivant son usure. Consultez le tableau des accessoires de meulage et de tronçonnage à la fin de ce manuel pour obtenir plus d'informations. Le meulage de chant/le tronçonnage avec un disque de type 41 nécessite l'utilisation d'un carter de protection de type 41.

Laissez l'outil atteindre son plein régime avant de lemettre en contact avec l'ouvrage.
Appuyez un minimum sur l'ouvrage et laissez l'outil fonctionner à pleine vitesse. La cadence de meulage est supérieure lorsque l'outil fonctionne à plein régime.
Placez-vous de sorte que le cote inférieur à nu du disque pointe loin de vous.
Lorsqu'une coupe estCOMMENCE et qu'une entaille est pratique dans l'ouvrage,ne modifiez plus I'angle de coupe.La modification de I'angle entraine la courbure du disque qui peut alors se briser.

Les disques pour le meulage de chants ne sont pas conçus pour supporter les pressions laterales en cas de courbure.
Retirez l'outil de l'ouvrage avant de I'eteindre. Laissez l'outil s'arreter complètement de tourner avant de le poser.

Avertissement! N'utilisez pas de disques de meulage de chants/à tronconner pour meuler les surfaces si l'étiquette sur ces disques l'interdit car ils ne sont pas conçus pour les pressions laterales subies lors du meulage de surfaces. Une rupture du disque et de graves blessures pourrait en résultat.

Installer et prisoner des disques de ponçage (Fig. D et E)

Un portepatin est nécessaire pour le ponçage. Le patinsupport est un accessoire disponible auprès de voitré revendeur BLACK+DECKER.

Installation

Placez la bride interieure (10) sur l'axe (5) comme illustré (Fig. E). Assurez-vous que la bride est correctement positionnée sur les cotsés plats de l'axe.
Placez le porte-patin (15) sur l'axe.
Placez le disque de ponçage (16) sur le portepatin.
Installez la bride extérieure (13) sur l'axe en orientant le centre bombé à l'opposé du disque.
Maintenez le système de verrouillage de l'axe (2) enforcé et serrez la bride extérieure à l'aide de la clé à double ergot (14) (Fig. D). Assurez-vous que la bride extérieure est correctement installée et que le disque est fermement fixé.

Retrait

Maintenez le système de verrouillage de l'axe (2) enforcé et desserrez la bride extérieure (13) à l'aide de la clé à double ergot (14) (Fig. D).
Retirez la bride extérieure (13), le disque de ponçage (16) et le porte-patin (15).

Finition de surface avec des disques de ponçage

Laissez l'outil atteindre son plein régime avant de lemettre en contact avec l'ouvrage.
Appuyez un minimum sur l'ouvrage et laisserze l'outil fonctionner à pleine vitesse. La cadence de ponçage est touteonne lorsque l'outil fonctionne à plein régime.
Maintenez un angle de 5^ à 10^ entre l'outil et l'ouvrage comme illustré par la figure G.
Déplacez continuèlement l'outil vers l'avant et l'arrière pour éviter de creer des inégalités dans la surface de l'ouvrage.
Soulevez l'outil de la surface avant de I'eteindre. Laissez l'outil s'arreter complètement de tourner avant de le poser.

Utilisation de porte-patins de ponçage

Choisissez toujours des disques de ponçage avec un grain approprié à votre application. Les disques de ponçage sont disponibles en différents grains. Les grains plus grossiers permettent un retrait de matière plus rapide et une finition plus brute. Les grains plus fins permettent un retrait de matière plus lent et une finition plus lisse.

Commencez avec les disques à grain grossier pour un retrait plus rapide et brut de matière. Passez ensuite à un grain moyen et terminez avec un disque à grain fin pour une finition optimale.

Ponçage grossier = Grain 16-30.
Ponçage moyen = Grain 36-80.
Finition fine = Grain 100-120.
Finition ultra-fine : Grain 150 - 180.
Laissez l'outil atteindre son plein régime avant de lemettre en contact avec l'ouvrage.

Appuyez un minimum sur l'ouvrage et laissez l'outil fonctionner à pleine vitesse. La cadence de ponçage estILAmeille lorsque I'outil fonctionne a plein regime.
Maintenez un angle de 5^ à 10^ entre l'outil et l'ouvrage comme illustré par la figure H. Le disque de ponçage doit toucher environ 25mm de la surface de l'ouvrage.
Déplacez l'outil en permanence en ligne droite afin d'éviter les brûlures et les rayures sur la surface de l'ouvrage. Si l'outil est laissé sur la surface ou s'il est déplaced en mouvements circulaires, des brûlures et des rayures peuvent marquer la surface de l'ouvrage.
Soulevez l'outil de la surface avant de I'eteindre. Laissez l'outil s'arreter complètement de tourner avant de le poser.

Précautions à prendre pour poncer de la peinture

Le ponçage de peinture à base de plomb N'EST PAS RECOMMANDÉ en raison de la difficulté à contrôler la poussière contaminée. Les enfants et les femmes enceintes courent le plus grand risque d'empoisonnement par le plomb.
- Étant donnée la difficulté à pouvoir déterminer si une peinture contient ou non du plomb sans analyse chimique, nous recommendons les précautions suivantes lors du ponçage de toutes les peintures :
Les enfants et les femmes enceintes ne doivent pas pénétre dans la zone de travail lors du ponçage de peintures et tant que le nettoyage n'est pas terminé.
Toutes les personnes pénétrant dans la zone de travail doivent porter un masque anti-poussière ou un apparéil respiratoire. Le contrôle doit être remplace tous les jours ouès que l'utilisateur a du mal à respirer.

Remarque: Seuls les masques appropriés pour le travail avec de la poussière et des fumées de peinture au plomb doivent être utilisés. Les masques pour peinture ordinaires n'offrent pas une telle protection. Prenez conseil auprès de votre quincaillerie concernant les masques à poussières homologues.

NE MANGEZ, NE BUVEZ et NE FUMEZ PAS dans la zone de travail afin d'eviter d'ingérer des particules de peinture contaminées. Les utilisateurs doivent se laver et procéder au nettoyage AVANT de manger, de boire ou de fumer. Les alimentés et les cigarettes ne doivent pas être liassés dans la zone de travail si la poussière peut s'y déposer.
La peinture doit être retiree de manière à réduire au minimum la quantite de poussière généree.
Les zones où le retrait de peinture a lieu doit etre scellées avec des baches en plastique d'une epaiseur de 4 millimétres.
Le ponçage doit être effectué de manière à réduire l'entrainment de poussière de peinture hors de la zone de travail.
Toutes les surfaces de la zone de travail doivent etre aspirées et nettoyées à fond, chaque jour et pendant toute la durée du travail de ponçage. Les sacs filtrants des aspirateurs doivent etre replacés fréquemment.
Les baches de protection en plastique doivent etre rassemblées et jetées avec les poussières, copeaux et autres débris. Elles doivent etre placees dans des recipients étanches et jetées selon les procédures habituelles de collecte des déchets. Pendant le nettoyage, les enfants et les femmes enceintes doivent etre tenus éloignés de la zone de travail.
Tous les jouets, meubles lavables et ustensiles utilisés par les enfants doivent être lavés à fond avant de pouvoir être réutilisés.

Monter et utiliser des brosses métalliques et des disques brosses

Les brosses boisaux métalliques et les disques brosses se vissant directement sur l'axe de la meuleuse sans utiliser de brides. b. Un carter de protection de type 27 est nécessaire pour utiliser des brosses métalliques et des disques. Portez des gants de travail lors de la manipulation des brosses métalliques et des disques. Ilts peuvent etre tranchants. Le disque ou la Brosse ne doit pas toucher le carter de protection au moment de son installation ou pendant l'utilisation. Des dommages indetectables peuvent se produit sur I'accessoire, entrainant la fragmentation des brins du disque ou de la Brosse boisseau.

Vissez le disque sur l'axe à la main.
Enoncez le bouton de blocage de l'arbre et utilisez une clé sur le moyeu de la Brosse métallique ou Brosse métallique à mèches pour la serrer.
Pour-retirer le disque, suivez la procEDURE ci-dessus dans l'ordre inverse.

Avertissement! Si le moyeu du disque n'est pas correctement positionné avant de mettre l'outil en marche, l'outil ou le disque peuvent etre endommages. Les disques brosses et les brosses metalliques peuvent etre utilisés pour eliminer la rouille, le calcaire et la peinture et pour lisser les surfaces irrégulieres.

Remarque: Les précautions à prendre pour éliminer de la peinture avec une Brosse métallique sont identiques à celles applicables pour le ponçage de la peinture.

Laissez l'outil atteindre son plein régime avant de lemettre en contact avec l'ouvrage.
Appuyez un minimum sur l'ouvrage et laissez l'outil fonctionner à pleine vitesse. La cadence de retrait de matière estILAmeure lorsque I'outil fonctionne a plein regime.
Conservez un angle de 5^ à 10^ entre l'outil et la surface à brosser avec des brosses boisquaux métalliques, comme illustré par la figure I.
Maintenez le contact entre le bord du disque et la surface à brosser avec les disques-brosses.
Déplacez continuèlement l'outil vers l'avant et l'arrière pour éviter de creer des inégalités dans la surface de l'ouvrage.

Si I'otil est laissé sur la surface ou s'il est déplaced en mouvements circulaires, des brûlures et des rayures peuvent marquer la surface de l'ouvrage.

Retirez l'outil de l'ouvrage avant de I'eteindre. Laissez l'outil s'arreter complètement de tourner avant de le poser.

Avertissement! Faites particulièrement attention quand vous intervenez sur les bords, car la meuleuse peut se déplacer de façon soudaine.

Installer et utiliser des disques à tronçonneur (type 41)

Les disques à tronconner incluent les disques diamant et les disques abrasifs. Des disques à tronconner abrasifs existent pour le métal et le béton. Des lames diamant peuvent aussi être utilisées pour tronconner le béton.

REMARQUE: Un carter de protection fermé bilatéral de type 41 est vendu séparément et il est nécessaire pour utiliser des disques à tronçonnner. Ne pas utiliser de bride et de carter de protection adaptés peut entraîner des blessures si le disque casse ou en cas de contact avec le disque. Des brides-supports et des écrous de serrage filétés du bon diamètre (fournis avec l'outil) doivent être utilisés avec les disques à tronçonnner.

Installer un carter de protection fermé (type 41) (Fig. J, K)

Alignez les trois ergots du carter de protection avec les trois fentes du moyeu. Cela permet d'aligner les ergots avec les fentes sur le capot du carter d'engrenage, comme illustré par la figure J.
Enforcez le carter de protection jusqu'à ce que la patte s'engage dans la rainure du moyeu du carter d'engrenage.
Pivotez le carter de protection dans le sens des aiguilles d'une montre pour le verrouiller en place. Le corps du carter de protection doit se couver entre l'axe et l'utilisateur pour offrir une protection maximale.
Serrez la vis de fixation du carter de protection pour le fixer sur le capot du carter d'engrenage. Vous ne devez pas pouvoir faire pivoter le carter de protection à la main. N'utilise pas la meuleuse si le carter de protection n'est pas fermement fixé.
Pour-retirer le carter de protection, desserrez la vis de fixation du carter de protection. Tournez ensuite le carter de protection de façon que les trois ergots sur le carter soient alignées avec les trois fentes sur le moyeu et souvevez le carter de protection.

Installation des disques à tronçonneur

Placez la bride-support non filtée sur l'axe, section bombée (pilote) vers le haut. La section bombée (pilote) sur la bride-support se trouve contre le disque lorsque le disque est installé.
Placez le disque sur la bride-support en le centrant sur la section bombée (pilote).
Installez l'écrou de blocage filété, section bombée (pilote) à l'opposé du disque.
Enfoncez le bouton de verrouillage de l'axe et serrez l'écrou de blocage à l'aide de la clé fournie.
Pour-retirer le disque, enonceze le bouton de verrouillage de l'axe et desserrez I'ecrou de blocage filte à l'aide de la clé fournie.

Avertissement! N'utilisez pas de disques de meulage de chants/à tronconner pour meuler les surfaces car ces disques ne sont pas conçus pour les pressions laterales subies lors du meulage de surfaces. Une rupture du disque et des blessures peuvent se produit.

Laisser l'outil tourner à plein régime avant de lemettre en contact avec la surface de l'ouvrage.
Appuyez un minimum sur l'ouvrage et laissez l'outil fonctionner à pleine vitesse. La cadence de tronconnage estILAmeure lorsque I'outil fonctionne a plein regime.
Lorsqu'une coupe est commencée et qu'une entaille est pratiquée dans l'ouvrage, ne modifiez plus l'angle de coupe. La modification de l'angle entraine la courbure du disque qui peut alors se briser.
Soulevez l'outil de la surface avant de I'eteindre. Laissez l'outil s'arreter complètement de tourner avant de le poser.

Utilisation

Avertissement! Laissez l'util fonctionner à son propre rythme. Ne le poussez pas au-delà de sa capacité.

Prenez les précautions nécessaires pour guider le cable et évider de le sectionner.
Gardez à l'esprit que des étincelles peuvent se produit lorsque le disque de meulage ou le disque à tronconner touchent l'ouvrage.
Positionnez toujours l'outil de manière à ce que le carter de protection vous protège au maximum du disque de meulage ou de tronçonnage.

Mise en marche et extinction

PourmettreI'outil en marche,appuyez sur I'interrupteur Marche/Arret (1).
Pour eteindre I'outil, relachez l'interrupteur Marche/Arret (1).

Avertissement! N'eteignez pas l'outil avant qu'il ne tourne à vide.

Conseils pour une utilisation optimale

Maintenez fermement l'outil en plaçant une main autour de la poignée latérale et l'autre main autour de la poignée principale.
- Pendant le meulage, maintenez toujours un angle d'environ 15^ entre le disque et la surface de l'ouvrage.

Maintenance

Votre apparéil/outil sans fil/avec fil BLACK+DECKER a été concu pour fonctionner pendant longtemps avec un minimum d'entretien. Le fonctionnement continu et satisfaisant de l'appareil dépend de son bon entretien et de son nettoyage régulier.

Avertissement! Avant toute intervention de maintenance sur des outils electriques avec ou sans fil :

Éteignez l'appareil/outil, puis débranchez-le.

Ou, éteignez l'appareil et retirez la batterie de l'appareil/ outil si celui-ci est muni d'un bloc-batterie sépare.
Ou déchargez complètement la batterie si elle est intégrée, puis éteignez l'appareil (position Arêt).
Débranchez le chargeur de le nettoyer. Vote chargeur ne nécessite aucun entretien particulier, à l'exception d'un nettoyage régulier.
Nettoyez régulierément les orifices de ventilation de votre apparéil/outil/chargeur à l'aide d'une Brosseouple ou d'un chiffon sec.
Nettoyez régulierement le bloc-moteur à l'aide d'un chiffon humide. N'utilise pas de détergents abrasifs ou à base des solvants.
Ouvrez régulierement le mandrin et retirez la poussière à l'intérieur en le tapant (si installé).

Remplacement de la prise secteur (RU et Irlande uniquement)

Si une nouvelle prise secteur doit être installée :

Jetez l'ancienne prise de façon appropriée.
Raccordez le fil marron à la borne de phase de la nouvelle prise.
Raccordez le fil bleu à la borne du neutre.

Avertissement! Aucun branchement ne doit etre fait a la borne de terre.

Suivez les instructions d'installation fournies avec les prises de bonne qualite. Fusible recommendé : 13 A.

Dépannage

Problème Cause	use possible Solution	possible
L'appareil ne démarre pas.	Le cordon n'est pas branché. Le cordon ou l'interrupteur sont endommages.	Branchez l'outil dans une prise de courant qui fonctionne. Faites replacer le cordon ou l'interrupteur dans un centre d'assistance BLACK+DECKER ou un centre agréé.

Tableau des accessoires de meulage et de tronçonnage

Disque de meulage
Carter de protection type 27	Carter de protection type 27
Bride-support non filétée	Disque à moyeu type 27
Disque à centre creux type 27
Écrou de blocage filété
Disques de ponçage à lamelles
Carter de protection type 27	Carter de protection type 27
Disque de ponçage à lamelles avec moyeu	Bride-support non filétée
	Disque de ponçage à lamelles sans moyeu
	Écrou de blocage filété

Disques à tronconner type 41
Carter de protection type 41

Carter de protection type 41

Disque à tronconner abrasif

Disque à tronconner diamant

Écrou de blocage Écrou

Disques brosses
Carter de protection type 27

Carter de protection type 27

Brosse boisseau métallique 3 pouces

Brosse boisseau métallique 4 pouces

Disques de ponçage
Portepatin en caoutchouc

Disque de ponçage

Écrou de blocage filtré

Protection de l'environnement

Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas été jetés avec les déchets menagers.

Les produits et batteries contiennent des matières qui peuvent être recupérées et recyclées afin de réduire la demande en matières premières.

Veillez à recycler les produits électriques et les piles et batteries conformément aux prescriptions locales en vigueur. Plus d'informations sont disponibles sur le site www.2helpU.com

\section*{Caracteristiques techniques}

		BEG010 Type 1
Tension d'entrée V	CA	230
Puisanceabsorbiee	W 710
Vitesse nominale min	-1	12000
Orifice du disque mm	22

Epaisseur max. du disque

Disques de meulage	mm	6
Disques à tronçonneur	mm 3,5
Taille de l'axe M14
Poids Kg 1,7

Niveau de pression sonore selon la norme EN 60745:

Pr essio n sonore (LpA) 89 dB(A), incertitude (K) 3 dB(A)

Puisance sonore (_WA) 100 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 60745 :

Meulage de surface (a_AC) 5,1m / s^2 , incertitude (K) 1,5 m/s2

Ponçage avec disque (a, 6, 6 m/s², incertitude (K) 1,5 m/s²

Déclaration de conformité CE

DIRECTIVES MACHINES

Meuleuse d'angle BEG010

Black & Decker déclare que les produits décrits dans les

"Caracteristiques techniques" sont conformes aux normes :

2006/42/CE, EN 60745-1:2009 + A11:2010;

EN 60745-2-3:2011 + A2:2013 + A11:2014

+A12:2014+A13:2015

Ces produits sont également conformes aux Directives

2014/30/UE et 2011/65/UE.

FRANÇAIS

Traduction des instructions initiales)

Pour plus de détails, veuillez contacter Black & Decker à l'adresse suivante ou consultez la dernière page du manuel.

Le soussigné est responsable de la compilation des données de la fiche technique et fait cette déclaration au nom de Black & Decker.

Pabich Dapnch

Patrick Diepenbach

Black & Decker assure la qualité de ses produits et offre une garantie de 24 mois aux utilisateurs, à partir de la date d'achat. Cette garantie s'ajoute à vos droits légaux auxquels elle ne porte aucunement préjudice. Cette garantie est valable au sein des territoires des États membres de l'Union Européenne et au sein de la Zone Européenne de libre échange.

Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de Black & Decker et vous doivent fournir une preuve d'achat au vendeur ou au réparateur agrée. Les conditions générales de la garantie de 2 ans Black & Decker ainsi que l'adresse du réparateur agrée le plus proche sont disponibles sur le site Internet www.2helpU. com ou en contactant votre agence Black & Decker locale à l'adresse indiquée dans ce manuel.

Accédez à notre site Internet www.blackanddecker.co.uk pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales.
