Varumärke	Gorenje
Modell	BHP623E11W
Produkttyp	Köksfläkt
Användningsversion	Utomhusavluftning eller recirkulation med kolfilter
Antal motorhastigheter	3 (hastighet 1, 2, 3)
Belysning	LED (lång livslängd, energibesparing)
Fettfilter	Metall, tvättbart (för hand eller diskmaskin, varje månad)
Aktivt kolfilter	Valfritt för recirkulationsversion, byt ut var 4:e månad
Minsta säkerhetsavstånd	50 cm (elspis), 65 cm (gasspis eller kombinerad spis)
Elanslutning	220-240 V ~ 50 Hz (kontrollera märkskylten)
Strömkabel	Speciell kabel, ersätt med originaldel om skadad
Kontrolltyp	Knappar (motor på/av, hastighetsökning, belysning)
Material	Rostfritt stål / glas (uppskattning baserad på typisk design)
Installation	Två personer krävs, tung vikt
Underhåll	Rengör regelbundet med fuktig trasa och neutralt rengöringsmedel, ingen alkohol
Standarder	Säkerhet: EN/CEI 60335-1, EN/CEI 60335-2-31 ; Prestanda: EN/CEI 61591 ; EMC: EN 55014
Återvinning	Enligt WEEE 2012/19/EU, kasta inte i hushållsavfallet

Vanliga frågor - BHP623E11W GORENJE

Vilket är det minsta avståndet mellan fläkten och hällen?

För en elspis är minimiavståndet 50 cm. För en gasspis eller kombinerad spis måste det vara minst 65 cm. Om spisens instruktioner anger ett större avstånd, följ dessa.

Hur rengör man fettfiltret?

Metallfettfiltret måste rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskinen vid låg temperatur med ett snabbprogram. Missfärgning kan förekomma men påverkar inte filtreringen.

Hur ofta behöver kolfiltret bytas?

Aktivt kolfilter (endast i recirkulationsversion) måste bytas ut högst var 4:e månad. Det kan inte rengöras eller regenereras.

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är installerad i utomhusavluftningsversion behövs inget kolfilter och det bör till och med tas bort. Det är endast användbart i recirkulationsläge (luft som återförs till rummet).

Hur installerar man fläkten i avluftnings- eller recirkulationsläge?

I avluftningsläge anslut fläkten till en utomhuskanal (medföljer ej) med samma diameter som flänsen. I recirkulationsläge, installera ett kolfilter (finns hos din återförsäljare); luften avfettas och avluktas innan den återförs genom det övre gallret.

Vad göra om fläkten inte startar?

Kontrollera först att fläkten är ansluten och att säkringen inte har gått. Se till att kontakten är åtkomlig. Om problemet kvarstår, kontakta teknisk support.

Går LED-lamporna att byta?

Ja, men byte måste utföras av en fackman. Kontakta teknisk support för att få originaldelar.

Varför låter fläkten mycket?

Bullret kan öka om avluftningskanalen har mindre diameter än flänsen eller om filtret är smutsigt. Se till att använda en slät kanal med rätt dimensioner och rengör filtren regelbundet.

Kan jag använda fläkten med flammor under kastruller?

Nej, det är strängt förbjudet att flambera mat under fläkten. Öppna lågor kan skada filtren och orsaka brand.

Hur minskar man miljöpåverkan vid användning av fläkten?

Använd lägsta hastigheten under tillagningen och låt fläkten gå några minuter efteråt. Använd höga hastigheter endast vid kraftig ångutveckling. Byt kolfiltret regelbundet för att bibehålla god lukteffektivitet.

BRUKSANVISNING BHP623E11W GORENJE

KOLFILTER (endast vid luftrecirkulation)

Avloppsrörets diameter måste motsvara diametern på anslutningsringen.

KOLFILTER (endast vid luftrecirkulation)

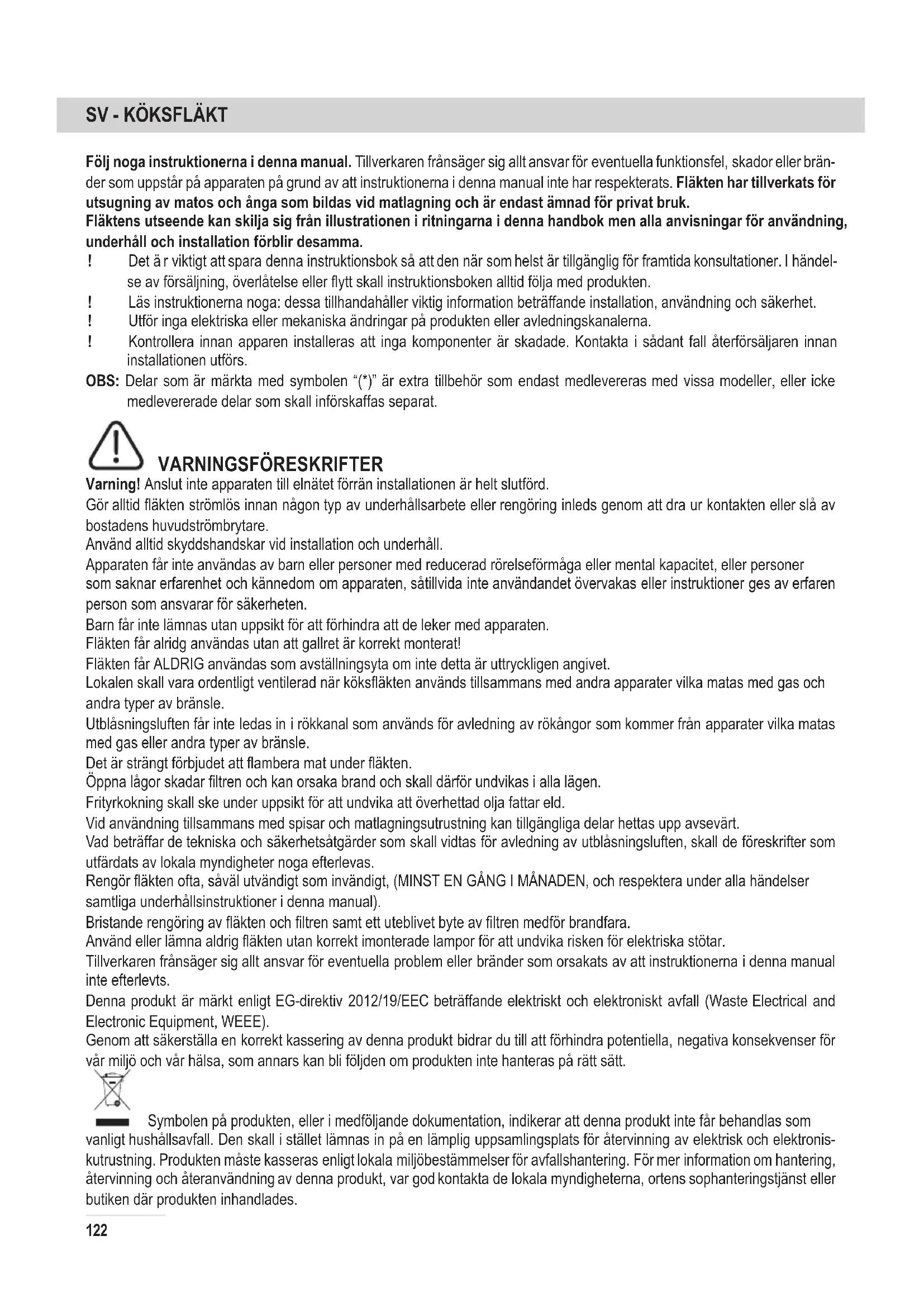

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.

Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten.

Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna. Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen (^*) är extra tillbehör som endast medlevereras med vissa modeller, eller icke levererade delar som skall införskaffas separat.

VARNINGSFÖRESKRIFTER

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater som matas med gas eller andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser som kommer från apparater som matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Fritering skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla omständigheter underhållsinstruktionerna i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2012/19/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Råd för en korrekt användning för att minska miljöpåverkan: Sätt på fläkten på minsta hastigheten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret (kolfiltren) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

ANVÄNDNING

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

UTSUGNINGSVERSION

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

Varning! Avledningsröret medlevereras inte och skall införskaffas separat.

Röret skall, även när det är horisontellt draget, alltid luta lätt (cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

Använd en kortare skorsten om möjligt.

Röret ska vara så rakt som möjligt (högsta tillåtna vinkel på böjar är 90°). Undvik stora skillnader i rörets tvärsnittsarea. Använd rör vars insida är så slät som möjligt. Röret ska vara tillverkat av för ändamålet godkända material.

FILTERVERSION

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

INSTALLATION

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd ska detta respekteras.

ELEKTRISK ANSLUTNING

Nätspänningen ska motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt ska denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, ska en godkänd tvåpolig strömbrytare installeras som garanterar fullkomlig frånkoppling från nätet i samband med överspänningskategori III, i enlighet med installationsbestämmelserna.

Varning! Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vår tekniska serviceavdelning om kabeln skadats.

MONTERING

Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen. Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se även den härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten ska användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inuti fläkten (av transportskäl), avlägsna eventuellt och spara.
• Om det är möjligt skall möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syfte att öka åtkomligheten till taket/väggen där fläkten skall installeras. I annat fall skall möbler och delar i området intill
• installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast utsugningsversionen). Utför alla nödvändiga väggarbeten (t.ex. installationen av ett eluttag och/eller en öppning för avledningsrörets passage).

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

FUNKTION

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

1. Strömbrytare för OFF/Hastighet 1
2. Val av hastighet 2, 3
3. ON/OFF-strömbrytare för belysning.

UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

RENGÖRING

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och uteblivna filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren fransäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dess instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

FETTFILTER

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

I diskmaskinen kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

KOLFILTER (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla förhållanden nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

BYTE AV LAMPOR

Koppla ur apparaten från elnätet.

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.
