Marca	Gorenje
Modelo	BHP623E11W
Tipo de produto	Coifa de cozinha
Versão de uso	Evacuação externa ou recirculação com filtro de carvão
Número de velocidades do motor	3 (velocidade 1, 2, 3)
Iluminação	LED (longa duração, economia de energia)
Filtro antigordura	Metálico, lavável (à mão ou na máquina de lavar loiça, todos os meses)
Filtro de carvão ativado	Opcional para versão de recirculação, substituir a cada 4 meses
Distância mínima de segurança	50 cm (fogão elétrico), 65 cm (fogão a gás ou misto)
Alimentação elétrica	220-240 V ~ 50 Hz (verificar placa de características)
Cabo de alimentação	Cabo especial, substituir por peça original se danificado
Tipo de comandos	Teclas (ligar/desligar motor, aceleração velocidade, iluminação)
Material	Aço inoxidável / vidro (estimativa com base no design típico)
Instalação	Duas pessoas necessárias, peso pesado
Manutenção	Limpar regularmente com um pano húmido e detergente neutro, sem álcool
Normas	Segurança: EN/IEC 60335-1, EN/IEC 60335-2-31; Desempenho: EN/IEC 61591; EMC: EN 55014
Reciclagem	Em conformidade com a REEE 2012/19/CE, não descartar no lixo doméstico

Perguntas frequentes - BHP623E11W GORENJE

Qual é a distância mínima entre o exaustor e a placa de cozedura?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, deve ser de pelo menos 65 cm. Se as instruções do fogão especificarem uma distância maior, siga essas.

Como limpar o filtro antigordura?

O filtro antigordura metálico deve ser limpo uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar loiça a baixa temperatura com um ciclo rápido. Pode ocorrer descoloração, mas não afeta a filtragem.

Com que frequência deve substituir o filtro de carvão?

O filtro de carvão ativado (apenas na versão de recirculação) deve ser substituído no máximo a cada 4 meses. Não pode ser limpo nem regenerado.

Posso usar o exaustor sem filtro de carvão?

Sim, se o exaustor estiver instalado na versão de evacuação externa, o filtro de carvão não é necessário e deve até ser removido. Só é útil no modo de recirculação (ar devolvido à divisão).

Como instalar o exaustor no modo de evacuação ou recirculação?

No modo de evacuação, ligue o exaustor a um duto externo (não fornecido) com diâmetro igual ao da flange. No modo de recirculação, instale um filtro de carvão (disponível no seu revendedor); o ar será desengordurado e desodorizado antes de ser expelido pela grelha superior.

O que fazer se o exaustor não ligar?

Verifique primeiro se o exaustor está ligado e se o disjuntor não disparou. Certifique-se de que a tomada está acessível. Se o problema persistir, contacte o serviço de assistência técnica.

As lâmpadas LED são substituíveis?

Sim, mas a substituição deve ser efetuada por um profissional. Contacte o serviço de assistência técnica para obter peças originais.

Por que o exaustor faz barulho?

O ruído pode aumentar se o duto de evacuação tiver um diâmetro inferior ao da flange ou se o filtro estiver sujo. Certifique-se de usar um duto liso e de dimensões adequadas, e limpe regularmente os filtros.

Posso usar o exaustor com chamas sob as panelas?

Não, é formalmente proibido flambar alimentos debaixo do exaustor. As chamas livres podem danificar os filtros e provocar um incêndio.

Como reduzir o impacto ambiental do uso do exaustor?

Utilize a velocidade mínima durante a cozedura e deixe o exaustor funcionar alguns minutos depois. Só use as velocidades altas em caso de forte produção de vapor. Substitua o filtro de carvão regularmente para manter uma boa eficiência na eliminação de odores.

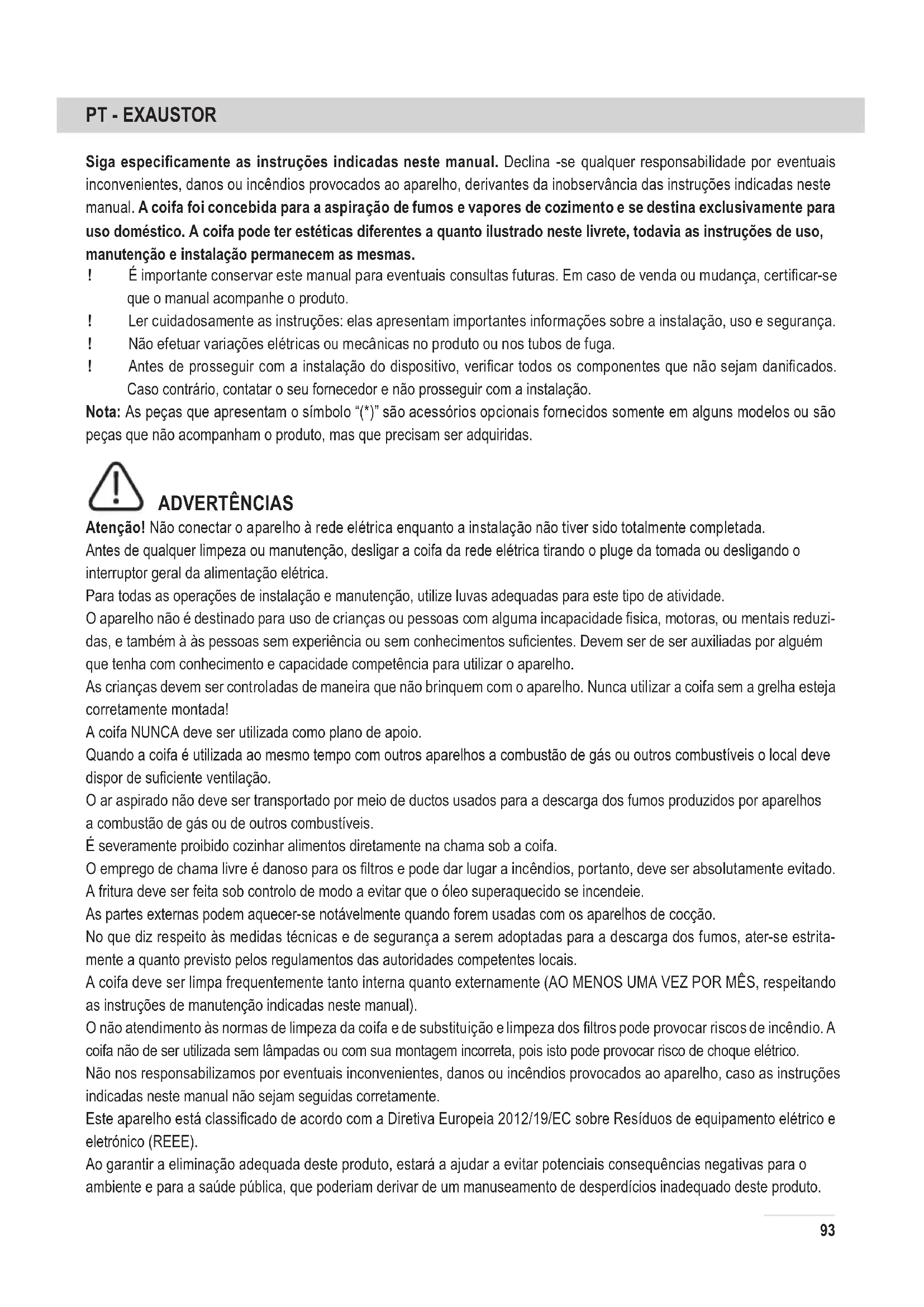

MANUAL DE UTILIZADOR BHP623E11W GORENJE

LIGAÇÃO ELÉTRICA

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. A coifa foi concebida para a aspiração de fumos e vapores de cozimento e se destina exclusivamente para uso doméstico. A coifa pode ter estética diferente daquela ilustrada, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se de que o manual acompanhe o produto. Ler cuidadosamente as instruções: elas contêm importantes informações sobre a instalação, uso e segurança. Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. Antes de prosseguir com a instalação do dispositivo, verificar se todos os componentes não estão danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em outros modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

ADVERTÊNCIAS

Atenção! Não conectar o aparelho à rede elétrica quando a instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motora ou mental reduzida, e também às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser auxiliadas por alguém que tenha conhecimento e capacidade competente para utilizar o aparelho.

As crianças devem ser supervisionadas para que não brinquem com o aparelho. Nunca utilize a coifa sem a grelha corretamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio.

Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis, o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de dutos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na chama sob a coifa.

O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controle, de modo a evitar que o óleo superaquecido se incendeie.

As partes externas podem aquecer-se notavelmente quando forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a serem adotadas para a descarga dos fumos, ater-se estritamente ao previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente, tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio. A coifa não deve ser utilizada sem lâmpadas ou com sua montagem incorreta, o que pode provocar risco de choque elétrico.

Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento inadequado deste produto.

O símbolo

no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode ser tratado como um resíduo doméstico.

Pelo contrário, deve ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deve ser efectuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE a coifa na velocidade mínima quando começar a cozinhar e mantenha-a em funcionamento por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência do filtro de gordura. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ATENÇÃO! A não instalação dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscos elétricos.

USO

A coifa é fabricada para ser utilizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

VERSÃO ASPIRANTE

Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Na parte horizontal, o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a poder transportar o ar para fora mais facilmente. Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Conectar a coifa aos tubos e orifícios de descarga de parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

Utilizar um tubo condutor com o comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas do diâmetro do tubo. Usar um tubo condutor com interior mais liso possível. O material do tubo condutor deve ser aprovado e estar em conformidade com a lei.

VERSÃO FILTRANTE

Deve ser utilizado um filtro de carvão ativo, disponível junto ao seu revendedor. O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior.

INSTALAÇÃO

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação. Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

MONTAGEM

Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos duas ou mais pessoas.

Antes de iniciar a instalação:

Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação. - Tirar o(s) filtro(s) de carvão ativado ( ) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar a coifa na versão filtrante. - Verificar que dentro da coifa não haja (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias (*) etc.), eventualmente tirar e conservar. Se possível, desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo a acessar mais facilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e protetiva sobre a bancada e o plano de cozimento para protegê-los contra danos ou entulho. Selecionar uma superfície plana para montar a unidade. Cobrir tal superfície com uma cobertura de proteção e colocar em seu interior todas as partes da coifa e as ferramentas. Além disso, verificar que nas proximidades da área de instalação da coifa (em área acessível também com a coifa montada) uma tomada elétrica se encontre à disposição e será possível conectar-se a um dispositivo de descarga de fumos para o exterior (somente versão aspirante). - Executar todos os trabalhos de alvenaria necessários (por ex: instalação de uma tomada elétrica e/ou tubo para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tetos. No entanto, é necessário que um profissional técnico qualificado faça a sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.

FUNCIONAMENTO

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

1. ON/OFF do motor.

Empurrando a tecla durante o funcionamento do capô, passa-se para encontrar ao OFF.

1. 2.3 Aumento de velocidade.

Empurrando a tecla (o capô no estado de ON) aumenta-se a velocidade do motor, da velocidade 1 até à velocidade mais intensa.

Velocidade 1: 1

Velocidade 2: 2

Velocidade 3: 3

1. ON/OFF de luzes.

MANUTENÇÃO

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

LIMPEZA

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros antigorduras).

Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das instruções de segurança citadas neste manual.

FILTRO ANTIGORDURA

Capta as partículas de gordura derivantes do cozimento. O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram. Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

FILTRO DE CARVÃO ATIVO (somente para a versão filtrante)

Retém os odores desagradáveis produzidos durante a preparação de alimentos. A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses. Não pode ser lavado ou regenerado.

SUBSTITUIÇÃO DAS LÂMPADAS

A coifa é dotada de um sistema de iluminação baseada na tecnologia LED. Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição, contatar o Serviço de Assistência Técnica.
