Marka	Gorenje
Model	BHP623E11W
Rodzaj produktu	Okap kuchenny
Wersja użytkowania	Odprowadzanie na zewnątrz lub recyrkulacja z filtrem węglowym
Liczba prędkości silnika	3 (prędkość 1, 2, 3)
Oświetlenie	LED (długa żywotność, oszczędność energii)
Filtr przeciwtłuszczowy	Metalowy, zmywalny (ręcznie lub w zmywarce, co miesiąc)
Filtr węglowy	Opcjonalny do wersji recyrkulacyjnej, wymieniać co 4 miesiące
Minimalna odległość bezpieczeństwa	50 cm (kuchenka elektryczna), 65 cm (kuchenka gazowa lub mieszana)
Zasilanie elektryczne	220-240 V ~ 50 Hz (sprawdzić tabliczkę znamionową)
Przewód zasilający	Specjalny przewód, wymieniać na oryginalną część w przypadku uszkodzenia
Rodzaj sterowania	Przyciski (wł./wył. silnika, przyspieszenie prędkości, oświetlenie)
Materiał	Stal nierdzewna / szkło (szacunek na podstawie typowego designu)
Instalacja	Wymagane dwie osoby, duży ciężar
Konserwacja	Regularnie czyścić wilgotną szmatką i neutralnym detergentem, bez alkoholu
Normy	Bezpieczeństwo: EN/CEI 60335-1, EN/CEI 60335-2-31; Wydajność: EN/CEI 61591; EMC: EN 55014
Recykling	Zgodny z WEEE 2012/19/UE, nie wyrzucać do odpadów domowych

Często zadawane pytania - BHP623E11W GORENJE

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Dla kuchenki elektrycznej minimalna odległość wynosi 50 cm. Dla kuchenki gazowej lub mieszanej musi wynosić co najmniej 65 cm. Jeśli instrukcja kuchenki określa większą odległość, postępuj zgodnie z nią.

Jak czyścić filtr przeciwtłuszczowy?

Metalowy filtr przeciwtłuszczowy należy czyścić raz w miesiącu. Można go myć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze w szybkim cyklu. Może wystąpić odbarwienie, ale nie wpływa to na filtrację.

Jak często należy wymieniać filtr węglowy?

Filtr węglowy (tylko w wersji recyrkulacyjnej) należy wymieniać maksymalnie co 4 miesiące. Nie można go czyścić ani regenerować.

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest zainstalowany w wersji z odprowadzaniem na zewnątrz, filtr węglowy nie jest potrzebny i należy go usunąć. Jest on przydatny tylko w trybie recyrkulacji (powietrze zawracane do pomieszczenia).

Jak zainstalować okap w trybie odprowadzania lub recyrkulacji?

W trybie odprowadzania podłącz okap do zewnętrznego przewodu (nie w zestawie) o średnicy równej kołnierzowi. W trybie recyrkulacji zainstaluj filtr węglowy (dostępny u sprzedawcy); powietrze zostanie odtłuszczone i odświeżone przed wypuszczeniem przez górną kratkę.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy okap jest podłączony i czy wyłącznik automatyczny nie zadziałał. Upewnij się, że gniazdko jest dostępne. Jeśli problem nadal występuje, skontaktuj się z serwisem technicznym.

Czy żarówki LED są wymienne?

Tak, ale wymiana musi być przeprowadzona przez profesjonalistę. Skontaktuj się z serwisem technicznym, aby uzyskać oryginalne części.

Dlaczego okap hałasuje?

Hałas może wzrosnąć, jeśli przewód odprowadzający ma mniejszą średnicę niż kołnierz lub jeśli filtr jest zatkany. Upewnij się, że używasz gładkiego przewodu o odpowiednich wymiarach, i regularnie czyść filtry.

Czy mogę używać okapu z otwartym ogniem pod garnkami?

Nie, surowo zabrania się flambirowania potraw pod okapem. Otwarty płomień może uszkodzić filtry i spowodować pożar.

Jak zmniejszyć wpływ środowiskowy używania okapu?

Używaj minimalnej prędkości podczas gotowania i pozwól okapowi pracować przez kilka minut po zakończeniu. Używaj wysokich prędkości tylko w przypadku dużej produkcji pary. Regularnie wymieniaj filtr węglowy, aby utrzymać dobrą skuteczność usuwania zapachów.

INSTRUKCJA OBSŁUGI BHP623E11W GORENJE

UWAGA! Nieprzestrzeganie instrukcji dotyczących śrub i elementów łączących może stwarzać ryzyko porażenia prądem.

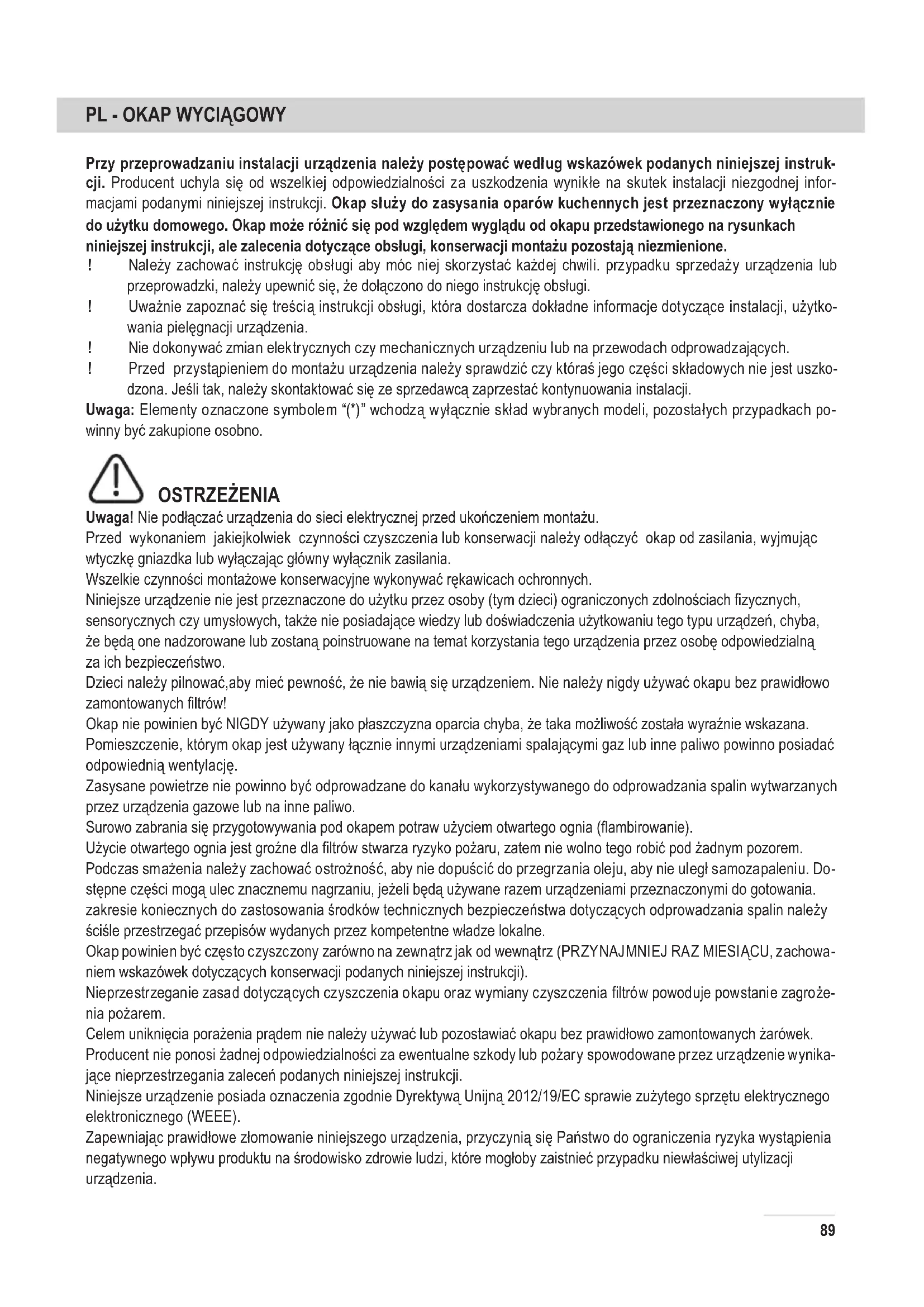

UŻYTKOWANIE

Podczas instalacji urządzenia należy postępować zgodnie ze wskazówkami podanymi w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia powstałe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki należy upewnić się, że dołączono do niego instrukcję obsługi. ! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładnych informacji dotyczących instalacji, użytkowania i pielęgnacji urządzenia. Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających. ! Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

Uwaga: Elementy oznaczone symbolem (*) wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

OSTRZEŻENIA

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed zakończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem. Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna oparcia, chyba że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany wraz z innymi urządzeniami zasilanymi gazem lub innym paliwem, powinno posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).

Używanie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, są też używane razem z urządzeniami przeznaczonymi do gotowania.

W zakresie koniecznych do zastosowania środków technicznych bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz, jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU), z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji.

Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.

Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol

na urządzeniu lub opakowaniu oznacza, że produktu nie można traktować jak innych odpadów. Należy oddać go do właściwego punktu zbiórki recyklingu sprzętów elektrycznych i elektronicznych. Właściwa utylizacja pomaga eliminować niekorzystny wpływ złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnymi zakładami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania, zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymieniać filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów.

W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

UWAGA! Niedokręcenie śrub lub urządzeń mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia natury elektrycznej.

OBSŁUGA

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) lub jako pochłaniacz (odprowadzanie oparów z powrotem do pomieszczenia).

OKAP PRACUJĄCY JAKO WYCIĄG

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączącego. Średnica rury odprowadzającej musi być równa średnicy kołnierza łączącego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem, należy ją zakupić.

W części poziomej rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu okapu (kołnierz łączący).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent zatem nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.

Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu. Używać przewodu o jak najgładszej powierzchni wewnętrznej. Materiał przewodu musi być zgodny z obowiązującymi normami.

Aby używać okapu tej wersji, należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratkę górnej osłony komina.

INSTALACJA OKAPU

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej wewnątrz okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami, umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach przepięciowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania należy zawsze sprawdzić poprawność działania i upewnić się, że przewód zasilający jest prawidłowo zamontowany.

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu należy go zamówić w biurze obsługi serwisowej.

INSTALACJA OKAPU

Urządzenie jest ciężkie. Przenoszenie i instalacja okapu powinny być wykonywane przez co najmniej dwie osoby. Przed przystąpieniem do instalacji:

Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca montażu. Zdemontować filtr węglowy (*), jeśli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej. Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału dostarczonego wraz z urządzeniem (na przykład woreczków z wkrętami (*), karty gwarancyjnej (*) itp.), ewentualnie wyjąć je i zachować. Jeśli to możliwe, należy odłączyć i usunąć meble znajdujące się w obszarze instalacji okapu, aby uzyskać łatwy dostęp do sufitu/ściany, na której ma być zamontowany okap. W przeciwnym wypadku należy jak najlepiej zabezpieczyć meble oraz wszystkie części przed przypadkowym uszkodzeniem. Wybrać płaską powierzchnię, na której będzie oparty okap, i przykryć ją folią ochronną. Ponadto należy sprawdzić, czy w pobliżu strefy montażu okapu (w miejscu dostępnym również po zamontowaniu okapu) jest dostępne gniazdko wtykowe do podłączenia okapu oraz urządzenie odprowadzające na zewnątrz opary (tylko w wersji filtrującej). Wykonać wszystkie niezbędne prace murarskie (np. montaż gniazdka wtykowego i/lub otworu do przyjęcia przewodu odprowadzającego opary).

Okap jest zaopatrzony w kolki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

DZIAŁANIE OKAPU

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez kilka minut po zakończeniu gotowania.

1. Wybór prędkości 1 / Wyłącznik silnika
2. Wybór prędkości 2, 3
3. Wyłącznik światła

KONSERWACJA

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

CZYSZCZENIE OKAPU

Okap należy często czyścić, tak wewnątrz, jak i na zewnątrz (przynajmniej z taką samą częstotliwością, z jaką wykonuje się czyszczenie filtrów tłuszczowych), przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wspomnianych wyżej instrukcji.

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, co jednak nie pogarsza parametrów jego pracy.

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

FILTR WĘGLOWY (tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania, w zależności od rodzaju kuchni i regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Filtr węglowy powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy. NIE wolno myć lub regenerować filtra.

WYMIANA OŚWIETLENIA

Okap zaopatrzony jest w system oświetlenia, który opiera się na technologii LED.

Diody LED gwarantują optymalne oświetlenie, trwałość 10 razy większą niż w przypadku lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

W celu wymiany należy zwrócić się do serwisu obsługi technicznej.
