BRUKSANVISNING 522HDR75X HUSQVARNA

Symboler på produktet

Stop.

Sikkerhedsanordninger på produktet

Sådan kontrolleres gasreguleringsläsen

1. Kontrollér, at gasreguleringen er låst i tomgangsstilling, när gasreguleringsläsen slippes.

Dette produkt har en totaktsmotor.

Sådan startes produktet med en kold motor

Sådan startes produktet med en varm motor

Sådan standses produktet

- Flyt stopkontakten til positionen stop for at standse motoren.

Symboler på produktet

Stopp.

Händbeskyttelsen forhindrer skade forårsaket av knivene.

Dette produktet har en totaktsmotor.

Slik starter du produktet när motoren er varm

RISE SMP Svensk Maskinprovning AB, har utført frivillig typekontroll på vegne av Husqvarna AB. Sertifikatnummer: SEC/18/2518.

RISE SMP Svensk Maskinprovning AB, har bekreftet overensstemmelse med rådets direktiv av 8. mai 2000 «angående utslipp av støy til omgivelsene» 2000/14/EF. Sertifikatnumre: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X.

Transport, förvaring och kassering.... 354

Tekniska data.... 354

Försäkran om överensstämmelse.... 356

Introduktion

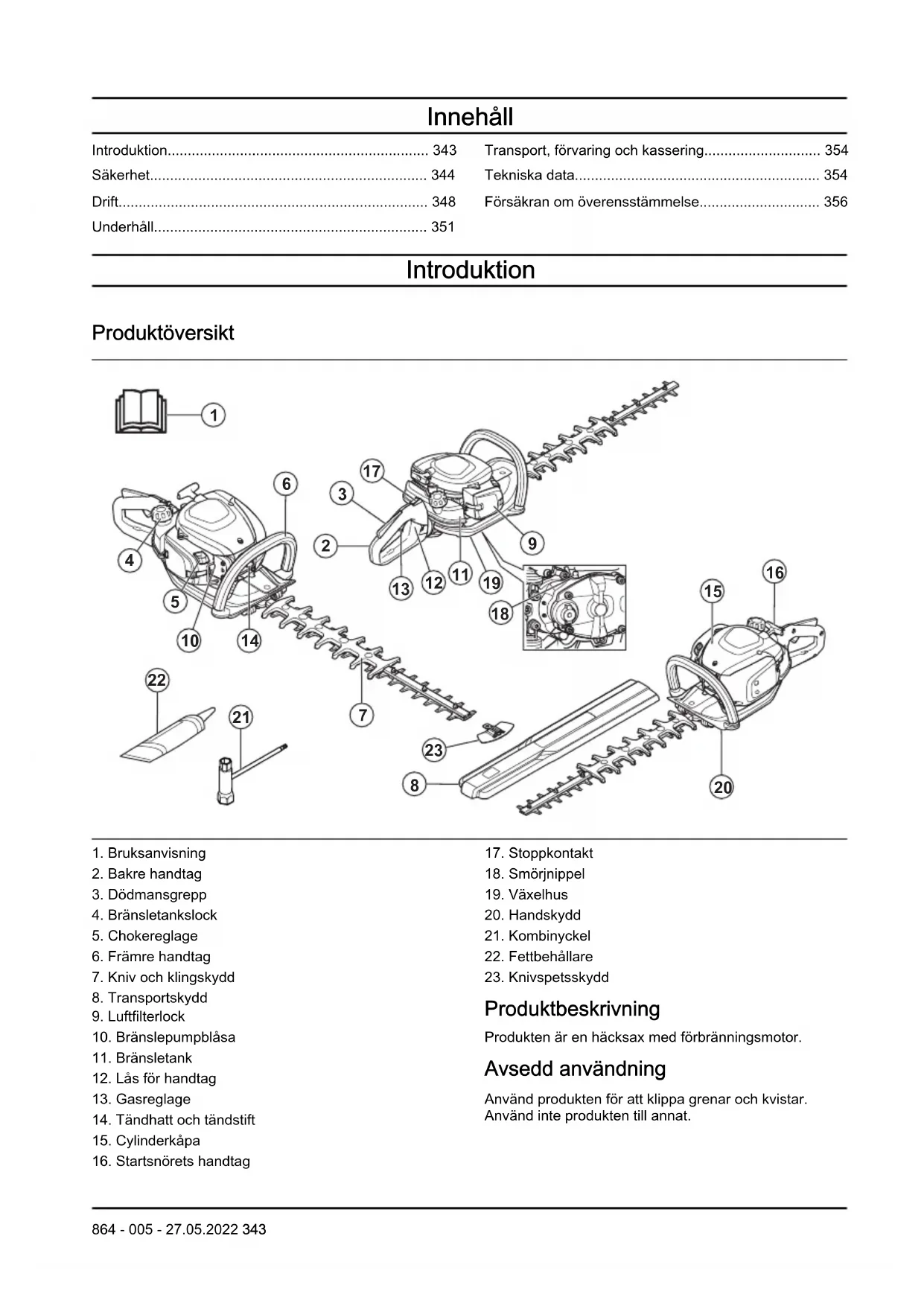

Produktöversikt

1. Bruksanvisning
2. Bakre handtag
3. Dödmansgrepp
4. Bränsletankslock
5. Chokereglage
6. Främre handtag
7. Kniv och klingskydd
8. Transportskydd
9. Luftfilterlock
10. Bränslepumpblåsa
11. Bränsletank
12. Lås för handtag
13. Gasreglage
14. Tändhatt och tändstift
15. Cylinderkåpa

16. Startsnörets handtag

17. Stoppkontakt

18. Smörjnippel
19. Växelhus
20. Handskydd
21. Kombinyckel
22. Fettbehållare
23. Knivspetsskydd

Produktbeskrivning

Produkten är en häcksax med förbränningsmotor.

Avsedd användning

Använd produkten för att klippa grenar och kvistar. Använd inte produkten till annat.

Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Använd godkända hörselskydd och godkända ögonskydd.

Använd godkända skyddshandskar.

Använd kraftiga halksäkra kängor.

Justerskruv för tomgång.

Högvarvsnål.

Lågvarvsnål.

Emission av buller i miljön enligt EU-direktiv 2000/14/EC och New South Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Information om bulleremission finns på maskinens etikett och i avsnittet Tekniska data.

Produkten överensstämmer med gällande EG-direktiv.

Produkten överensstämmer med gällande brittiska direktiv.

yyyywwxxxx Typskylten visar serienumret. yyyy är produktionsåret och ww är produktionsveckan.

Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader.

Euro V-utsläpp

WARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Om du använder produkten på ett felaktigt eller slarvigt sätt kan den bli till ett farligt redskap som kan orsaka allvarliga eller livshotande skador. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa

omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, "kittlingar", "stickningar", smärta, avsaknad eller reducing av normal styrka, förändringar i hudens färg eller dess tillstånd. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder. Riskerna kan öka vid låga temperaturer.
• När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.
• Tänk på att användaren ansvarar för olyckor eller faror för andra människor eller deras egendom.
• Låt aldrig någon annan använda produkten utan att först säkerställa att denne har förstått innehållet i bruksanvisningen.
• Tillåt aldrig barn att använda eller vara i närheten av produkten. Eftersom produkten är utrustad med ett återfjädrande START/STOP-reglage och kan startas med låg hastighet och kraft på starthandtaget kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta produkten. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när produkten inte är under uppsikt.
• Förvara produkten oåtkomlig för barn.
• Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.
• Använd aldrig en produkt som är defekt. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningarna under rubriken Underhåll.
• Använd aldrig en produkt som modifierats så att den ej längre överensstämmer med originalutförandet.

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Använd aldrig produkten vid extrema klimatförhållanden såsom sträng kyla eller mycket varmt och/eller fuktigt klimat.

• Felaktiga knivar kan öka risken för olyckor.
• Se till att ingen kommer närmare arbetsplatsen än 15 meter.
• laktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med skärutrustning.
• Inspektera arbetsområdet. Avlägsna föremål som kan slungas iväg.
• Se alltid till att du har en säker och stadig arbetsposition.
• Lämna aldrig produkten utan uppsikt med motorn igång.
• Se till att händer och fötter inte kommer i närheten av klippaggregatet när motorn är i gång.
• Om någonting fastnar i knivarna under arbetets gång ska du stänga av motorn och vänta tills den har stannat helt innan du rengör knivarna. Ta bort tändkabeln från tändstiftet. Se Inspektera knivarna på sida 353.
• När motorn stängts av ska du hålla händer och fötter borta från klippaggregatet tills det har stannat helt.
• Se upp för grenbitar som kan slungas iväg när du klipper.
• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av motorn.
• Arbeta aldrig från en stege eller pall eller annan upphöjd position som inte är väl förankrad.
• Håll alltid produkten med båda händerna. Håll produkten framför kroppen.
• Om du träffar ett främmande föremål eller det uppstår vibrationer ska du omedelbart stanna produkten. Ta bort tändkabeln från tändstiftet. Kontrollera att produkten inte är skadad. Reparera eventuella skador.
• Se till att tändhatten och tändkabeln är oskadade för att undvika risk för elektriska stötar.
• Kontrollera att alla muttrar och skruvar är åtdragna.

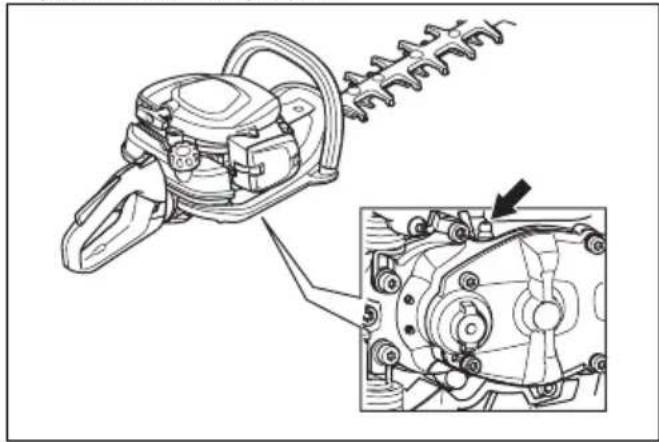

• Se till att växelhuset är ordentligt smort. Se Att rengöra växelhuset på sida 353.
• Efter arbete med produkten blir växelhuset varmt. Ta ej på växeln för att undvika brännskador.
• Samtliga käpor och skydd måste vara monterade före start.
• Transportskyddet ska alltid sättas på klippaggregatet när produkten inte används.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd godkända hörselskydd med tillräcklig dämpeffekt. Långvarig exponering för buller kan ge bestäende hörselskador.
• Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA eller SS-EN 166 i EU-länder.

- Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

- Använd halkfria och stadiga stövlar eller skor.

- Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna.

- Ha första förband nära till hands.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad.

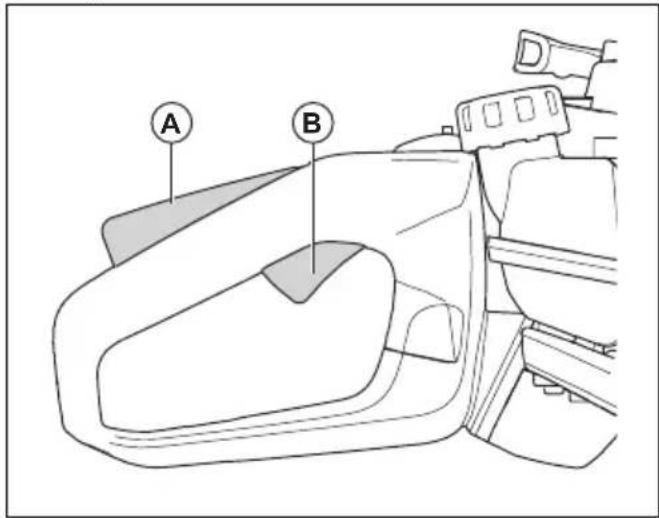

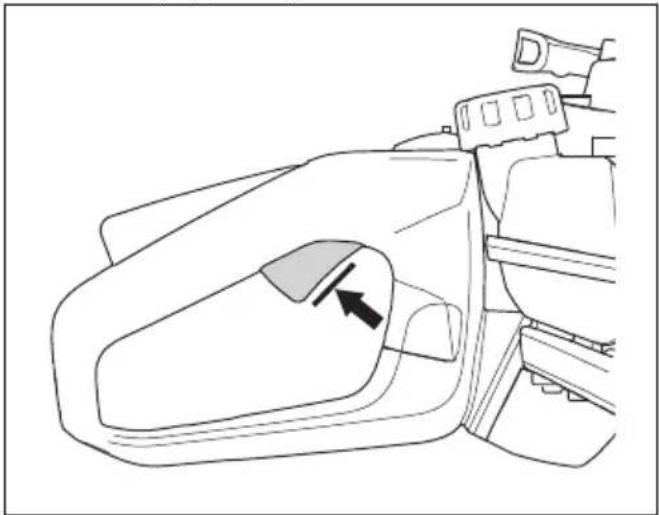

Kontrollera dödmansgreppet

1. Kontrollera att dödmansgreppet (A) och gasreglaget (B) går lätt samt att deras returfjädersystem fungerar.

A B D

1. Tryck ner dödmansgreppet och se till att det går tillbaka till sitt ursprungliga läge när du släpper det.

1. Se till att gasreglaget är låst i tomgångsläge när dödmansgreppet släpps.

1. Starta produkten och ge fullgas.

2. Släpp gasreglaget och se till att knivarna stannar och förblir stilla.

WARNING: Om knivarna rör sig med gasreglaget i tomgångsläge ska förgasarens tomgång justeras. Se Så justerar du tomgångsvarvtalet på sida 352.

Kontrollera stoppkontakten

1. Starta motorn.
2. För stoppkontakten till stoppläget och se till att motorn stannar.

WARNING: Stoppkontakten återgår automatiskt till startläget. Förhindra att motorn startar oavsiktligt genom att ta bort tändhatten från tändstiftet när du monterar eller utför underhåll på produkten.

Kontrollera handskyddet

Handskyddet förhindrar skador från knivarna.

1. Stoppa motorn.
2. Se till att handskyddet är monterat på rätt sätt.
3. Inspektera om handskyddet är skadat.

Kontrollera avvibreringssystemet

Avvibreringssystemet minskar vibrationerna i handtagen. Avvibreringselement fungerar som en separation mellan själva produkten och handtagsenheten.

1. Kontrollera visuellt om det finns skador eller någon deformering.

2. Kontrollera att avvibreringselementen är korrekt monterade.

WARNING: Använd inte produkten utan ljuddämpare eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken. Använd inte produkten utan eller med trasigt gnistskydd. Vid eventuella skador på gnistskyddet ska detta bytas.

WARNING: Ljuddämparna blir mycket heta under och efter drift, samt vid tomgångsvarvtal.

OBSERVERA: Om gnistskyddet ofta är igensatt kan det vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din serviceverkstad om ljuddämparen är i behov av en översyn. Ett igensatt gnistskydd orsakar överhettning och leder till skador på cylinder och kolv.

WARNING: Ljuddämparens insida innehåller kemikalier som kan orsaka cancer. Var försiktig så att du inte vidrör dessa element om ljuddämparen är skadad.

Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från föraren. En ljuddämpare med katalysator minskar skadliga avgaser.

1. Stoppa motorn.
2. Kontrollera visuellt om det finns skador eller någon deformering.

3. Se till att ljuddämparen sitter fast ordentligt på produkten.

4. Rengör gnistskyddet med en stålborste.

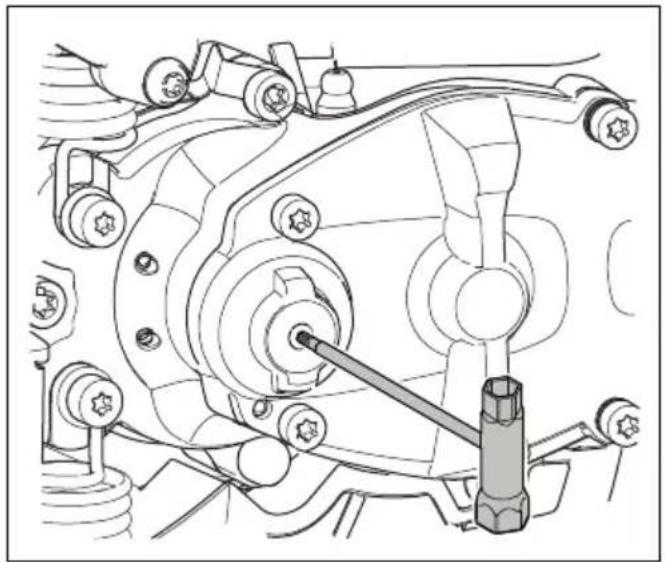

Kontrollera knivarna och klingskyddet

Knivarnas yttre kanter fungerar som klingskydd. Klingskyddet förhindrar skärskador.

1. Stäng av motorn och se till att knivarna stannar.
2. Avlägsna tändhatten från tändstiftet.
3. Ta på skyddshandskar.
4. Se till att klingan och klingskyddet inte är skadade eller böjda. Byt alltid ut en skadad eller böjd klinga, eller ett skadat klingskydd.
5. Se till att skruvarna till knivarna och klingskyddet är åtdragna.

Bränslesäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka.
• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.
• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen ska du använda tvål och vatten för att ta bort bränslet.
• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.
• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.
• Fyll inte på bränsle när motorn är på.
• Se till att motorn har svalnat innan du fyller på bränsle.
• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.
• Fyll inte på bränsle i motorn inomhus. Otilräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.
• Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.
• Flytta produkten minst 3 m från den plats där du fyllde på tanken innan du startar den.
• Fyll inte upp tanken helt. Värme gör att bränslet expanderar. Lämna lite plats längst upp på tanken.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Stoppa motorn och se till att skärutrustningen stannar. Låt produkten svalna innan du utför underhåll.
• Koppla ifrån tändhatten innan du utför underhåll.
• Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas som kan orsaka dödsfall. Kör inte produkten inomhus eller i slutna utrymmen.
• Motoravgaserna är heta och kan medföra gnistor. Kör inte produkten inomhus eller nära brandfarligt material.
• Tillbehör och ändringar av produkten som inte godkänts av tillverkaren kan orsaka allvarliga skador eller dödsfall. Modifiera inte produkten. Använd alltid originaltillbehör.
• Om underhåll inte utförs korrekt och regelbundet ökar risken för personskador och skador på produkten.
• Utför endast det underhåll som anges i den här bruksanvisningen. Låt en godkänd Husqvarna-serviceverkstad utföra all annan service.
• Låt en godkänd Husqvarna-serviceverkstad utföra service på produkten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Drift

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du använder produkten.

Bränsle

Denna produkt har en tvåtaktsmotor.

OBSERVERA: Motorn kan skadas om du fyller på med fel typ av bränsle. Använd en blandning av bensin och tvåtaktsolja.

Förblandat bränsle

- Använd förblandat alkylatbränsle från Husqvarna för bästa prestanda och förlängning av motorns livslängd. Det här bränslet innehåller mindre skadliga kemikalier jämfört med vanligt bränsle, vilket minskar de skadliga avgaserna. Mängden rester som finns kvar efter förbränning är lägre med detta bränsle, vilket håller komponenterna i motorn renare.

Blanda bränsle

Bensin

- Använd blyfri bensin av bra kvalitet med högst 10 % etanolhalt.

OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON/87 AKI. Ett lägre oktantal kan orsaka motorknackning, vilket leder till motorskador.

Tvåtaktsolja

- För bästa resultat och funktion ska du använda tvåtaktsolja från Husqvarna.

- Om tvåtaktsolja från Husqvarna inte finns tillgänglig kan du använda en annan tvåtaktsolja av hög kvalitet för luftkylda motorer. Tala med en serviceverkstad för att välja rätt olja.

OBSERVERA: Använd inte tvåtaktsolja för vattenkylda utombordsmotorer, s.k. outboardoil. Använd inte olja avsedd för fyrtaktsmotorer.

Blanda bensin och tvåtaktsolja

Bensin, liter	Tvåtaktsolja, li-ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OBSERVERA: Små fel kan påverka blandningsförhållandet drastiskt när du blandar små mängder bränsle. Mät noga

mängden olja för att se till att du får rätt blandning.

1. Fyll halva mängden bensin i en ren behållare för bränsle.
2. Tillsätt all olja.
3. Skaka bränsleblandningen.
4. Fyll i återstående mängd bensin i behållaren.
5. Skaka omsorgsfullt bränsleblandningen.

OBSERVERA: Blanda inte bränsle för mer än en månad i taget.

Fylla på bränsletanken

WARNING: Följ nedanstående procedur för din säkerhet.

1. Stanna motorn och vänta tills den har svalnat.
2. Torka rent runt bränsletanklocket.

1. Skaka behållaren och kontrollera att bränslet är helt blandat.
2. Ta bort tanklocket långsamt för att släppa på trycket.
3. Fyll bränsletanken.

OBSERVERA: Kontrollera att det inte finns för mycket bränsle i bränsletanken. Bränslet expanderar när det blir varmt.

1. Dra åt bränsletanklocket ordentligt.

2. Torka upp bränslespill på och runt produkten.

3. Flytta produkten minst tre meter bort från tankningsplatsen och bränsledepån innan du startar motorn.

Notera: Information om var bränsletanken sitter på produkten finner du i Produktöversikt på sida 343.

Montera klingspetsskyddet

1. Ta bort muttern och bulten på klingspetsen.
2. Montera klingspetsskyddet på klingspetsen.
3. Montera bulten och dra åt den med 7 Nm.
4. Montera muttern och dra åt den med 5 Nm.

Justera handtaget

Det bakre handtaget kan justeras i tre positioner.

- Frigör handtagets läs och vrid handtaget.

1. Dra chokereglaget till chokeläget.

1. Tryck på bränslepumpblåsan ungefär sex gånger eller tills blåsan börjar fyllas med bränsle. Det är inte nödvändigt att fylla bränslepumpblåsan helt.

2. Håll motorkroppen på marken med vänster hand. Kliv inte på produkten.

3. Dra långsamt i startsnörets handtag med höger hand tills du känner motstånd, och dra sedan snabbt och kraftigt i startsnörets handtag.

WARNING: Vira inte startsnöret runt handen.

OBSERVERA: Dra inte ut startsnöret helt och släpp inte heller startsnörets handtag.

1. Fortsätt att dra i startsnörets handtag tills motorn tänder och tryck sedan chokereglaget till ursprungsläget.

WARNING: Knivarna rör sig när motorn startar.

1. Fortsätt att dra i startsnörets handtag tills motorn startar.
2. Tryck in och släpp gasreglaget för att ställa in motorn på tomgång.
3. Skjut gasreglaget gradvis för att öka motorns varvtal.
4. Kontrollera att motorn går jämnt.

Starta produkten med varm motor

1. Håll motorkroppen på marken med vänster hand. Kliv inte på produkten.
2. Dra långsamt i startsnörets handtag med höger hand tills du känner motständ, och dra sedan snabbt och kraftigt i startsnörets handtag. Fortsätt tills motorn startar.

Notera: Mer information om hur du startar produkten finns i Starta produkten med kall motor på sida 350.

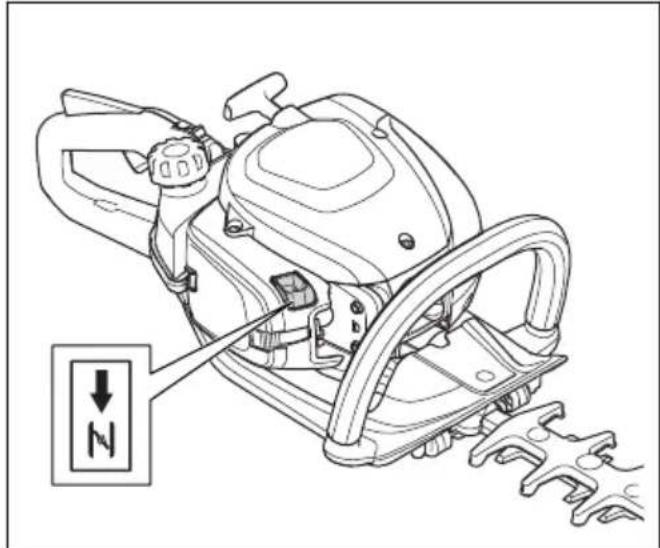

Stänga av produkten

- Flytta stoppkontakten till stoppläge för att stanna motorn.

OBSERVERA: Stoppkontakten återgår automatiskt till driftläget.

Använda produkten

1. Börja nära marken och flytta produkten upp längs häcken när du klipper sidorna. Se till att produktens chassi inte vidrör häcken.

WARNING: Se till att skärutrustningens spets inte vidrör marken.

1. Justera hastigheten för att passa arbetsbelastningen.
2. Håll produkten nära kroppen för en stabil arbetsställning.
3. Var försiktig och använd produkten långsamt.

Underhåll

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du utför underhåll på produkten.

Underhållsschema

underhåll Före an-	vändning	Efter 40 tim	Efter 100 tim
Rengör utsidan. Efter varje användning.
Rengör ljuddämparen, avgasröret och motorn för att få bort löv, smuts och oönskade smörjmedel.	Efter varje användning.
Se till att skärutrustningen inte rör sig vid tomgångsvarvtal. X
Kontrollera stoppkontakten. X
Undersök om skärutrustningen och skärutrustningsskyddet har skador eller sprickor. Byt ut vid skada.	X
Undersök om handskyddet är skadat eller har sprickor. Byt ut vid skada. X
Kontrollera gasreglagespärren och gasreglaget. X
Undersök om motorn, bränsletanken och bränsleledningarna läcker. X
Dra åt muttrar och skruvar. X
Undersök om bränslefiltret är förorenat och om bränsleslangen har sprickor eller andra defekter. Byt ut vid behov.	X
Undersök om startmotorn och startsnöret är skadade. X
Rengör luftfiltret. Byt ut vid behov. X
Undersök om avvibreringselementen har skador eller sprickor. X
Undersök tändstiftet, se Så undersöker du tändstiftet på sida 352.Rengör kylsystemet. X		X
Rengör förgasarens utsida och området runt denna. X
Rengör eller byt ut gnistfångarnätet. X
Rengör bränsletanken invändigt. X
Undersök tändstiftet. X
Se till att växelhuset är fyllt med fett. X

Så justerar du tomgångsvarvtalet

1. Rengör luftfiltret och montera luftfilterkåpan.
2. Starta produkten, se Starta produkten med kall motor på sida 350.
3. Vrid tomgångsjusterskruven medurs tills skärutrustningen börjar röra sig.

1. Vrid tomgångsjusterskruven moturs tills skärutrustningen stannar.

WARNING: Om skärutrustningen

inte stannar när du justerar tomgångsvarvtalet ska du kontakta närmaste serviceverkstad. Använd inte produkten förrän den är korrekt inställd eller reparerad.

Notera: Tomgångsvarvtalet är korrekt när motorn arbetar jämnt i alla positioner. Se Tekniska data på sida 354för rekommenderat tomgångsvarvtal.

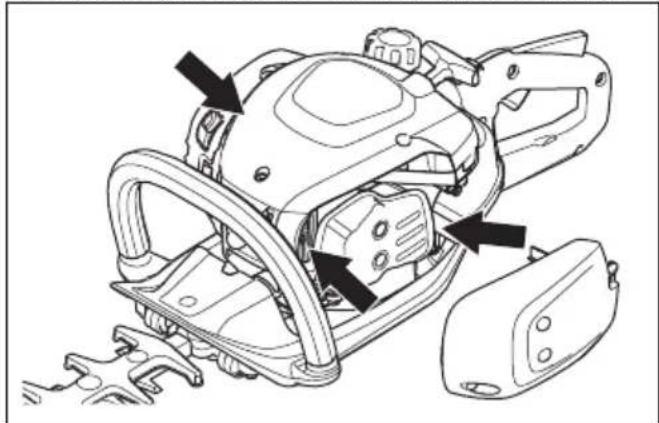

Så rengör du kylsystemet

Kylsystemet håller motortemperaturen nere. Kylsystemet innefattar kylflänsarna på cylindern och startapparathuset.

OBSERVERA: Luftintaget mellan bränsletanken och vevhuset blockeras lätt av löv. Rengör luftintaget helt.

1. Rengör kylsystemet med en borste varje vecka eller oftare vid behov.
2. Se till att kylsystemet inte är smutsigt eller igensatt.

OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.
• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder:
  a) Se till att tomgångsvarvtalet är korrekt justerat.
  b) Se till att bränsleblandningen är korrekt.
  c) Se till att luftfiltret är rent.

- Om tändstiftet är smutsigt rengör du det och ser till att elektrodavständet är korrekt, se Tekniska data på sida 354.

- Byt ut tändstiftet vid behov.

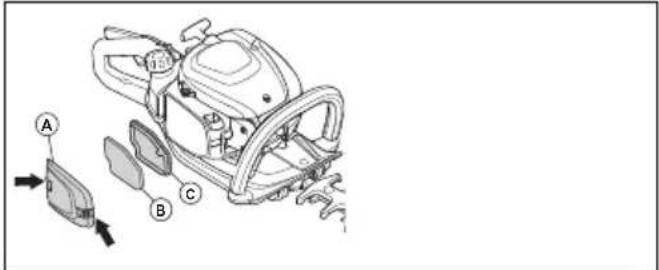

Rengöra luftfiltret

Rengör luftfiltret från smuts och damm. Detta förhindrar förgasarstörningar, startproblem, dålig motoreffekt, slitage på motorns delar och mer bränsleförbrukning än vanligt.

1. Ta bort luftfilterkåpan (A).
2. Ta ur skumfiltret (B) och filtfiltret (C) från filterramen.

1. Byt ut filtfiltret (C).
2. Rengör skumfiltret (B) med varmt tvålvatten.

Notera: Ett länge använt luftfilter kan aldrig bli fullständigt rent. Byt ut luftfiltret regelbundet och byt alltid ut ett defekt luftfilter.

1. Se till att skumfiltret (B) är rent.
2. Applicera luftfilterolja på skumfiltret (B). Se Applicera olja på luftfiltret på sida 353
3. Rengör insidan av luftfilterkåpan (A). Använd tryckluft eller en borste.

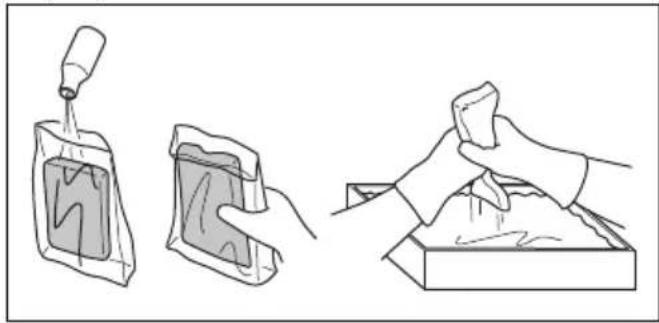

Applicera olja på luftfiltret

OBSERVERA: Använd alltid speciell luftfilterolja från Husqvarna. Använd inga andra typer av olja.

WARNING: Ta på skyddshandskar. Luftfilteroljan kan orsaka hudirritation.

1. Lägg luftfiltret i en plastpåse.
2. Tillsätt oljan i plastpåsen.

3. Gnid på plastpåsen för att fördela oljan jämnt på luftfiltret.

4. Tryck ut oönskad olja ur luftfiltret medan det är i plastpåsen.

Att rengöra växelhuset

• Använd specialfett från Husqvarna. Prata med en serviceverkstad för mer information om rekommenderat fett.
• Fyll på fett via smörjnippeln.

OBSERVERA: Fyll inte växelhuset helt.

Rengöra och smörja knivarna

1. Ta bort oönskat material från knivarna innan och efter du använder produkten.
2. Smörj knivarna före längre tids förvaring.

Notera: Prata med en serviceverkstad för mer information om rekommenderade rengöringsmedel och smörjmedel.

Inspektera knivarna

1. Ta bort locket på växelhuset.

2. Se till att knivarna kan röra sig fritt. Placera kombinyckeln i växelhuset och vrid medurs och moturs.

1. Undersök om knivarnas eggar har skador och deformeringar.
2. Använd en fil för att ta bort grader på knivarna.

Transport, förvaring och kassering

Transport och förvaring

• Låt alltid produkten svalna innan förvaring.
• Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.
• Använd alltid godkända behållare för transport och förvaring av bränsle.

• Töm ut bränslet före transport och före långtidsförvaring. Kassera bränslet på lämplig anvisad plats.

• Sätt fast transportskyddet under transport och förvaring.

• Avlägsna tändhatten från tändstiftet.
• Sätt fast produkten under transport. Se till att den inte kan förfytta sig.
• Rengör och utför service på produkten innan långvarig förvaring.

Tekniska data

Tekniska data

	522HD60X 522HDR60	X 522HDR75X
Motor
Cylindervolym, cm3	21,7 21,7 21,7
Tomgångsvarvtal, varv/min 3 000 3 000 3 000
Rekommenderat högsta varvtal, varv/min 9 200	0 9 200 9 200
Max. motoreffekt enligt ISO 8893, kW/hk vid varv/min	0,6/0,8 vid 7 800 0,6/0	8 vid 7 800 0,6/0,8 vid 7	800
Katalysatorljuddämpare Ja Ja Ja
Tändsystem
Tändstift NGK CMR6A NGK CMR6A NGK CM	R6A
	522HD60X 522HDR60X 522HDR75X
Elektrodgap, mm 0,5 0,5 0,5
Bränsle
Bränsletankvolym, l/cm3	0,45/450 0,45/450 0,45/450
Vikt
Utan bränsle, kg 4,9 5,0 5,2
Bulleremissioner 70
Ljudeffektnivå, uppmätt dB (A) 101 101 101
Ljudeffektnivå, garanterad LWA dB (A) 102 102 102	102
Ljudnivåer 71
Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 10517, dB(A)	93 93 93
Vibrationsnivåer 72
Vibrationsnivåer (ahv,ekv) i handtag, uppmätt enligt SS-EN ISO 10517, m/s2:
Främre/bakre, mm/s2	2,7/1,2 2,8/1,3 2,1/2.2
Knivar
Typ Dubbelsidig Dubbelsidig Dubbelsidig
Klipplängd, mm 600 600 750
Skärhastighet, klipp/min 4 400 3 200 3 200

Försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Häcksax
Varumärke Husqvarna
Typ/Modell 522HD60X, 522HDR60X, 522HDR75X
Identifiering Serienummer daterade 2022 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Lagstiftning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektromagnetisk kompatibilitet"
2000/14/EG "angående emission av buller till omgivningen"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att följande standarder och/eller tekniska

specifikationer tillämpas: EN ISO 12100:2021, CISPR

12: 2009, EN ISO 10517:2009/A1:2013, EN IEC

63000:2018.

RISE SMP Svensk Maskinprovning AB, har utfört

en frivillig typkontroll på uppdrag av Husqvarna AB.

RISE SMP Svensk Maskinprovning AB, har intygat

överensstämmelse med rådets direktiv av den 8 maj

2000 "angående emission av buller till omgivningen"

2000/14/EG. Certifikatnummer: 01/094/026-522HD60X,

01/094/027-522HDR60X, 522HDR75X.

För information om bulleremissioner, se Tekniska data

på sida 354.

Huskvarna, 2022-05-09

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Ansvarig för teknisk dokumentation

İçindekiler

Giriş.... 357

Güvenlik....358

Çalışma....363

Bakım....365
