MANUAL DE UTILIZARE 522HDR75X HUSQVARNA

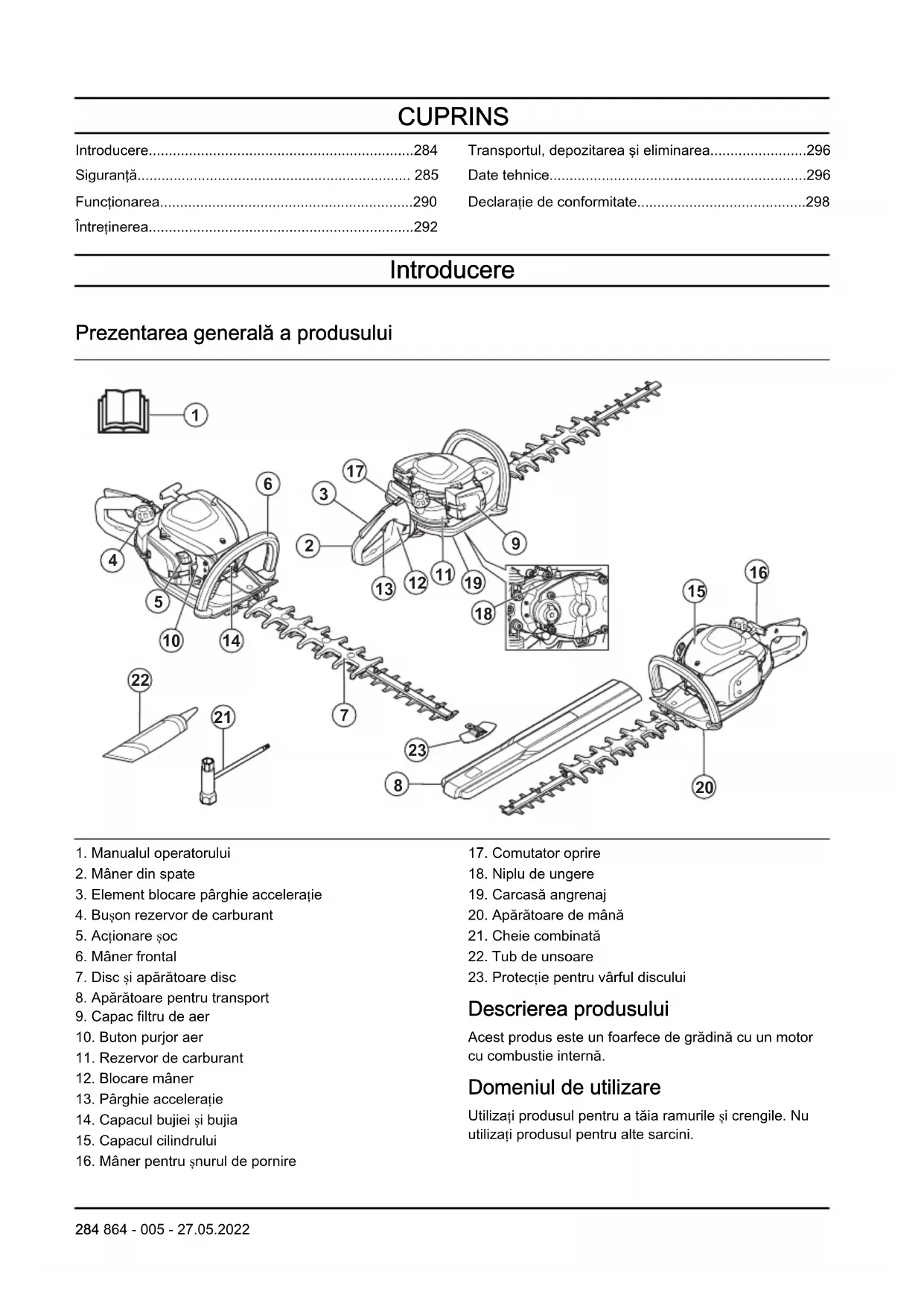

1. Manualul operatorului

3. Element blocare pârghie accelerație

7. Disc și apărătoare disc

8. Apărătoare pentru transport

13. Pârghie accelerație

14. Capacul bujiei și bujia

15. Capacul cilindrului

16. Mâner pentru șnurul de pornire

19. Carcasă angrenaj

20. Apărătoare de mână

23. Protecție pentru vârful discului

Descrierea produsului Acest produs este un foarfece de grădină cu un motor cu combustie internă. Domeniul de utilizare Utilizați produsul pentru a tăia ramurile și crengile. Nu utilizați produsul pentru alte sarcini. 284 864 - 005 - 27.05.2022Simbolurile de pe produs Oprire. Acționați cu grijă și utilizați corect produsul. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. Utilizați protecția de auz și ochelarii de protecție aprobați. Utilizați mănuși de protecție omologate. Utilizați ghete pentru regim greu de lucru, rezistente la alunecare. Șurub de reglare a mersului în gol. Ac pentru turație ridicată. Ac pentru turație redusă. Emisiile de zgomot în mediu, conform Directivei Europene 2000/14/CE și a Regulamentului New South Wales din 2017 privind operațiunile de protecție a mediului (controlul zgomotului). Datele privind emisiile de zgomot pot fi găsite pe eticheta utilajului și la capitolul Date tehnice. Produsul este în conformitate cu directivele CE aplicabile. Acest produs este în conformitate cu reglementările aplicabile din Regatul Unit. aaaassxxxx Plăcuța de identificare indică seria. aaaa este anul fabricației și ss este săptămâna fabricației. Nota: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele piețe. Emisiile de Euro V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizarea incorectă sau neatentă a produsului îl poate transforma într-o unealtă periculoasă, care poate cauza vătămări corporale grave sau chiar mortale. Este foarte important să citiți și să înțelegeți conținutul acestui manual al operatorului.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp

864 - 005 - 27.05.2022 285poate interfera cu implanturile medicale active sau

pasive. Pentru a scădea riscul de afecțiuni care pot conduce la vătămare sau la deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza produsul.

• Expunerea prelungită la vibrații poate conduce la afecțiuni circulatorii sau la deteriorări ale nervilor la persoane care au o circulație defectuoasă. Contactați-vă medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau starea pielii. Aceste simptome apar în mod normal la degete, mâini sau încheieturi. Riscul crește la temperaturi scăzute.

• Dacă întâlniți o situație în care nu știți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service. Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.

• Rețineți că operatorul este responsabil pentru accidentele sau pericolele produse altor oameni sau proprietăților acestora.

• Nu permiteți nimănui să folosească produsul înainte de a vă asigura că a înțeles conținutul manualului operatorului.

• Nu permiteți copiilor să folosească produsul sau să stea în apropierea acestuia. Deoarece produsul este echipat cu un comutator de oprire acționat de arc și poate fi pornit prin acționarea mânerului de pornire cu viteză și forță scăzute, în anumite împrejurări chiar și copiii mici pot produce forța necesară pentru pornirea produsului. Există riscul unor vătămări corporale grave. Prin urmare, îndepărtați capacul bujiei dacă produsul nu se află sub supraveghere atentă.

• Nu depozitați produsul la îndemâna copiilor.

• Nu utilizați niciodată produsul dacă sunteți obosit, dacă ați consumat alcool sau dacă luați medicamente care v-ar putea afecta vederea, judecata sau coordonarea.

• Nu utilizați niciodată un produs care este defect. Efectuați verificările, operațiile de întreținere și de service descrise în acest manual. Anumite operații de întreținere și de service trebuie efectuate de specialiști instruiți și calificați. Consultați instrucțiunile din subcapitolul Întreținerea.

• Nu utilizați niciodată un produs care a fost modificat în orice mod față de specificația sa inițială. Instrucțiuni de siguranță pentru utilizare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați niciodată produsul în condiții meteorologice extreme, precum climate cu temperaturi extrem de scăzute, foarte ridicate și/sau climate umede.

• Discurile defecte pot crește pericolul de accidente.

• Asigurați-vă că nu se apropie nimeni la mai mult de 15 m / 50 ft. în timp ce lucrați.

• Respectați mediul înconjurător și asigurați-vă că nu există riscul ca alte persoane sau animale să vină în contact cu echipamentul de tăiere.

• Inspectați zona de lucru. Îndepărtați orice obiecte care ar putea fi proiectate.

• Asigurați-vă întotdeauna că aveți o poziție de lucru sigură și stabilă.

• Nu lăsați niciodată produsul nesupravegheat cu motorul în funcțiune.

• Asigurați-vă că mâinile și picioarele nu se apropie de dispozitivul de tăiere atunci când motorul este pornit.

• În cazul în care discurile sunt blocate în timpul lucrului, deconectați motorul și așteptați oprirea completă a acestuia înainte de a curăța discurile. Deconectați conductorul de înaltă tensiune de pe bujie. Consultați Pentru a examina discurile la pagina 295

• Când motorul este oprit, țineți mâinile și picioarele la distanță de dispozitivul de tăiere până când acesta s-a oprit complet.

• Atenție la cioturile de ramuri care pot fi aruncate în timpul tăierii.

• Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați echipamentul pentru protecția auzului imediat ce se oprește motorul.

• Nu lucrați niciodată de pe o scară, un taburet sau din orice altă poziție ridicată care nu este complet fixată.

• Utilizați întotdeauna ambele mâini pentru a ține produsul. Țineți produsul în fața corpului dvs.

• Dacă loviți un obiect sau dacă observați vibrații, opriți imediat produsul. Deconectați conductorul de înaltă tensiune de pe bujie. Asigurați-vă că produsul nu este deteriorat. Remediați orice defecțiuni.

• Asigurați-vă că pipa bujiei și cablul de aprindere nu sunt deteriorate, pentru a preveni riscul de șoc electric.

• Verificați ca toate șuruburile și piulițele să fie bine strânse.

• Asigurați-vă că carcasa angrenajului este unsă corect. Consultați Pentru a unge carcasa angrenajului la pagina 295

• Carcasa angrenajului devine fierbinte după utilizarea produsului. Pentru a evita să vă ardeți nu atingeți carcasa angrenajului.

• Înainte de pornire trebuie montate toate capacele și apărătorile.

• Apărătoarea pentru transport trebuie montată întotdeauna pe dispozitivul de tăiere când produsul nu este în uz.

864 - 005 - 27.05.2022Echipament de protecție personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul. Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Purtați echipament de protecție pentru urechi aprobat pentru utilizare, care asigură reducerea adecvată a zgomotului. Expunerea pe termen lung la zgomot poate avea ca rezultat o afecțiune ireversibilă a auzului.

• Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE.

• Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

• Utilizați ghete sau pantofi solizi, cu talpă antiderapantă.

• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strânge ți-vă părul în siguranță, deasupra nivelului umărului.

• Păstrați la îndemână echipament de prim ajutor. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.

• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna. Pentru a verifica opritorul pârghiei de accelerație

1. Asigurați-vă că elementul de blocare al pârghiei de

accelerație (A) și pârghia de accelerație (B) se mișcă liber și că arcul de rapel funcționează corect. A B

864 - 005 - 27.05.2022 2872. Apăsați mecanismul de blocare al pârghiei de

accelerație și asigurați-vă că revine la poziția inițială atunci când îl eliberați.

3. Asigurați-vă că pârghia de accelerație este blocată

la poziția de mers în gol atunci când este eliberat mecanismul de blocare al pârghiei de accelerație.

4. Porniți produsul și aplicați accelerația maximă.

5. Eliberați pârghia de accelerație și asigurați-vă că

discurile se opresc și rămân staționare. AVERTISMENT: Dacă discurile se mișcă atunci când pârghia de accelerație este în poziția de ralanti, atunci turația de mers în gol a carburatorului trebuie să fie reglată. Consultați Pentru a regla tura

ia de mers în gol la pagina 293

Pentru a verifica comutatorul de oprire

2. Deplasați comutatorul de oprire în poziția de oprire și

asigurați-vă că motorul se oprește. AVERTISMENT: Comutatorul de oprire revine automat la poziția de pornire. Pentru a preveni pornirea accidentală, demontați pipa bujiei de pe bujie când asamblați sau realizați întreținerea produsului. Verificarea apărătoarei de mână Apărătoarea de mână previne vătămările corporale cauzate de discuri.

2. Asigurați-vă că apărătoarea de mână este orientată

3. Verificați dacă apărătoarea de mână este

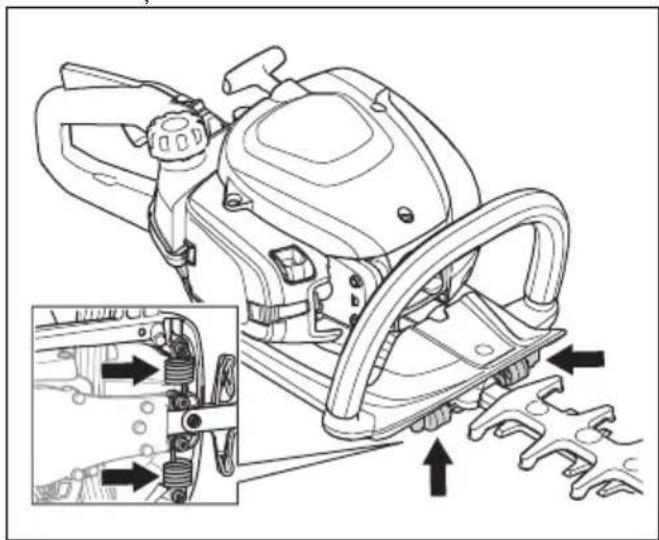

deteriorată. Pentru a verifica sistemul de amortizare a vibrațiilor Sistemul de amortizare a vibrațiilor reduce vibrațiile din mânere. Unitățile de amortizare a vibrațiilor funcționează ca separare dintre corpul produsului și mâner.

1. Verificați vizual dacă există deformare și deteriorare.

2. Asigurați-vă că unitățile de amortizare a vibrațiilor

sunt atașate corect. Pentru a verifica amortizorul de zgomot AVERTISMENT: Nu acționați niciodată produsul fără amortizor de zgomot sau cu un amortizor de zgomot defect. Un amortizor de zgomot defect poate crește nivelul de zgomot și pericolul de incendiu. Nu utilizați produsul fără o sită parascântei sau cu o sită parascântei stricată. Sita parascântei trebuie înlocuită dacă este deteriorată. AVERTISMENT: Amortizoarele de zgomot devin foarte fierbinți în timpul utilizării și după utilizare, de asemenea, la turație de mers în gol. 288 864 - 005 - 27.05.2022ATENŢIE: Dacă sita parascântei se înfundă frecvent, acesta poate fi un semn că performanța convertorului catalitic este afectată. Contactați atelierul de service pentru a examina amortizorul de zgomot. O sită parascântei înfundată va duce la supraîncălzire și la deteriorarea cilindrului și a pistonului. AVERTISMENT: Suprafețele interioare ale amortizorului de zgomot conțin substanțe chimice cancerigene. Aveți grijă să nu atingeți aceste elemente dacă amortizorul de zgomot este deteriorat. Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și pentru a dirija gazele de eșapament departe de utilizator. Un amortizor de zgomot cu un convertor catalitic reduce gazele de eșapament dăunătoare.

2. Verificați vizual deteriorările și deformările.

3. Asigurați-vă că amortizorul de zgomot este corect

4. Curățați sita parascântei cu o perie din sârmă.

Pentru a verifica discurile frezei și apărătoarea discului Partea exterioară a discurilor are funcția de apărătoare de disc. Apărătoarea discului previne rănile provocate de tăiere.

1. Opriți motorul și asigurați-vă că discurile se opresc.

2. Scoateți pipa bujiei din bujie.

3. Purtați mănuși de protecție.

4. Asigurați-vă că discul și apărătoarea de disc nu sunt

deteriorate sau îndoite. Înlocuiți întotdeauna un disc deteriorat sau îndoit sau o apărătoare deteriorată a discului.

5. Asigurați-vă că șuruburile discurilor și ale apărătorii

discului sunt strânse. Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.

• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.

• Nu fumați în apropierea carburantului sau a motorului.

• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugați carburant atunci când motorul este pornit.

• Asigurați-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.

• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.

• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ați umplut rezervorul.

• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Opriți motorul și asigurați-vă că dispozitivul de tăiere se oprește. Lăsați produsul să se răcească înainte de a efectua operațiile de întreținere.

864 - 005 - 27.05.2022

289• Deconectați pipa bujiei înainte de a efectua operații de întreținere.

• Gazele de eșapament ale motorului conțin monoxid de carbon, un gaz inodor, toxic și deosebit de periculos, care poate cauza decesul. Nu porniți produsul în interior sau în spații închise.

• Gazele de eșapament de la motor sunt fierbinți și pot conține scântei. Nu utilizați produsul în interior sau în apropierea unor materiale inflamabile.

• Accesoriile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna accesorii originale.

• Dacă întreținerea nu se efectuează corect și periodic, există un pericol sporit de vătămări corporale și de deteriorare a produsului.

• Efectuați întreținerea numai conform recomandărilor din prezentul manual al operatorului. Permiteți unui agent de service Husqvarna autorizat să efectueze toate celelalte operații de service.

• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.

• Înlocuiți piesele deteriorate, uzate sau defecte. Funcţionarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Carburant Acest produs dispune de motor în doi timpi. ATENŢIE: Tipul incorect de carburant poate deteriora motorul. Utilizați un amestec de benzină și de ulei pentru motoare în doi timpi. Carburant preamestecat

• Utilizați carburantul alchilat preamestecat Husqvarna pentru cele mai bune performanțe și prelungirea duratei de viață a motorului. Acest carburant conține substanțe chimice mai puțin nocive în comparație cu carburantul obișnuit, ceea ce reduce nivelul gazelor de eșapament nocive. Cantitatea de resturi după ardere este mai mică în cazul acestui carburant, care păstrează componentele motorului mai curate. Pentru amestecarea carburantului Benzină

• Utilizați benzină fără plumb de calitate cu un conținut maxim de 10% etanol. ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON/87 AKI. Utilizarea unui carburant cu o cifră octanică inferioară poate provoca bătăi la motor, ceea ce duce la defectarea motorului. Ulei pentru motoare în doi timpi

• Pentru cele mai bune rezultate și performanțe, utilizați uleiul pentru motoare în doi timpi Husqvarna.

• Dacă uleiul Husqvarna pentru motoare în doi timpi nu este disponibil, utilizați un ulei pentru motoare în doi timpi de bună calitate pentru motoare răcite cu aer. Adresați-vă reprezentantului dvs. de service pentru a alege uleiul corect. ATENŢIE: Nu utilizați ulei pentru motoare în doi timpi răcit pentru motoarele externe răcite cu apă, numit și ulei pentru motoare externe. Nu folosiți ulei pentru motoare în patru timpi. Amestecarea benzinei cu ulei pentru motoare în doi timpi Benzină, litru Ulei pentru motoare în doi timpi, litru 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 ATENŢIE: Micile erori pot să influențeze drastic raportul amestecului atunci când amestecați cantități mici de carburant. Măsurați cu grijă cantitatea de ulei și asigurați-vă că obțineți amestecul corect. 290 864 - 005 - 27.05.20221. Umpleți jumătate din cantitatea de benzină într-un recipient curat pentru combustibil.

2. Adăugați cantitatea completă de ulei.

3. Agitați amestecul.

4. Adăugați în recipient cantitatea de benzină rămasă.

5. Agitați cu grijă amestecul.

ATENŢIE: Nu amestecați carburantul pentru mai mult de 1 lună la un moment dat. Umplerea rezervorului de carburant AVERTISMENT: Respectați procedura următoare pentru propria siguranță.

1. Opriți motorul și lăsați motorul să se răcească.

2. Curățați suprafața din jurul capacului rezervorului de

3. Agitați recipientul și asigurați-vă că amestecarea

carburantului s-a efectuat corespunzător.

4. Scoateți încet capacul rezervorului de carburant,

pentru a elibera presiunea.

5. Umpleți rezervorul de carburant.

ATENŢIE: Verificați să nu existe prea mult carburant în rezervorul de carburant. Carburantul se dilată atunci când se încălzește.

6. Strângeți cu atenție capacul rezervorului de

7. Curățați excesul de carburant de pe produs și din

ți produsul la cel puțin 3 m/10 ft de zona de realimentare și de sursa de carburant înainte de a porni motorul. Nota: Pentru a vedea unde se află rezervorul de carburant pe produsul dvs., consultați Prezentarea generală a produsului la pagina 284

Pentru a instala protecția vârfului discului

1. Îndepărtați piulița și bolțul de pe vârful discului.

2. Montați protecția vârfului discului pe vârful discului.

3. Montați bolțul și strângeți-l la 7 Nm.

4. Montați piulița și strângeți-o la 5 Nm.

Pentru a regla mânerul Mânerul spate poate fi reglat în 3 poziții.

• Eliberați blocarea mânerului și rotiți mânerul. Pentru a porni produsul cu motorul rece

1. Trageți maneta de acționare a șocului astfel încât să

fie în poziția clapetei de șoc.

864 - 005 - 27.05.2022

2912. Apăsați butonul purjorului de aproximativ 6 ori până când butonul începe să se umple cu carburant. Nu este necesar să umpleți complet butonul purjorului.

3. Țineți corpul produsului pe sol, cu mâna stângă. Nu

4. Trageți lent mânerul firului demarorului cu mâna

dreaptă până când simțiți o oarecare rezistență, apoi trageți-l repede cu forță. AVERTISMENT: Nu răsuciți cablul demarorului în jurul mâinii. ATENŢIE: Nu trageți șnurul de pornire până când se întinde complet și nu dați drumul mânerului pentru șnurul de pornire.

5. Continuați să trageți de mânerul firului demarorului

până când motorul pornește, apoi împingeți maneta de acționare a șocului în poziția sa inițială. AVERTISMENT: Discurile se mișcă atunci când motorul pornește.

6. Continuați să trageți de mânerul firului demarorului

până la pornirea motorului.

7. Apăsați și eliberați pârghia de accelerație pentru a

seta motorul la turația de mers în gol.

8. Împingeți pârghia de accelerație treptat pentru a mări

9. Asigurați-vă că motorul funcționează uniform.

Pentru a porni produsul cu motorul cald

1. Țineți corpul produsului pe sol, cu mâna stângă. Nu

2. Trageți lent mânerul firului demarorului cu mâna

dreaptă până când simțiți o oarecare rezistență, apoi trageți-l repede cu forță. Continuați procedeul până la pornirea motorului. Nota: Pentru mai multe informații despre modul de pornire a produsului, consultați Pentru a porni produsul cu motorul rece la pagina 291

• Deplasați comutatorul de oprire în poziția de oprire pentru a opri motorul. ATENŢIE: Comutatorul de oprire revine automat la poziția de funcționare. Utilizarea produsului

1. Începeți aproape de sol și deplasați produsul în sus

de-a lungul gardului viu atunci când tăiați marginile. Asigurați-vă că nu atingeți gardul viu cu corpul produsului. AVERTISMENT: Asigurați-vă că partea frontală a echipamentului de tăiere nu atinge solul.

2. Regla viteza pentru a se alinia cu sarcina de lucru.

3. Țineți produsul aproape de corp pentru o poziție de

4. Acționați cu grijă și utilizați produsul corect.

Întreținerea Introducere AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a efectua operații de întreținere asupra produsului. Program de întreținere Întreținerea Înainte de opera-

După 100 h Curățați suprafața exterioară. După fiecare utilizare. 292 864 - 005 - 27.05.2022Întreținerea Înainte de opera-

După 100 h Curățați amortizorul de zgomot, țeava de eșapament și motorul de frunze, mur- dărie și lubrifiant nedorit. După fiecare utilizare. Asigurați-vă că accesoriul de tăiere nu se mișcă la turația de mers în gol. X Verificați comutatorul de oprire. X Examinați accesoriul de tăiere și apărătoarea accesoriului de tăiere pentru a vedea dacă nu prezintă deteriorări și fisuri. Înlocuiți dacă este deteriorat.

Examinați apărătoarea de mână pentru a identifica eventuale deteriorări și fisuri. Înlocuiți dacă este deteriorat.

Verificați opritorul pârghiei de accelerație și pârghia de accelerație. X Verificați etanșeitatea motorului, a rezervorului de carburant și a conductelor de carburant.

Strângeți șuruburile și piulițele. X Verificați filtrul de carburant din punctul de vedere al contaminării și furtunul de carburant pentru a vedea dacă prezintă crăpături și alte defecte. Înlocuiți, dacă este necesar.

Verificați demarorul și firul acestuia, pentru a vedea dacă nu prezintă deteriorări. X Curățați filtrul de aer. Înlocuiți dacă este necesar. X Examinați unitățile de amortizare a vibrațiilor, pentru a identifica eventuale dete- riorări și fisuri.

Verificați bujia, consultați Pentru a verifica bujia la pagina 294 . X Curățați sistemul de răcire. X Curățați suprafața exterioară a carburatorului și zona din jurul acesteia. X Curățați sau înlocuiți sita parascântei. X Curățați suprafața interioară a rezervorului de carburant. X Verificați bujia. X Asigurați-vă că carcasa angrenajului este umplută cu unsoare. X Pentru a regla turația de mers în gol

1. Curățați filtrul de aer și atașați capacul filtrului de aer.

2. Porniți produsul, consultați

Pentru a porni produsul cu motorul rece la pagina 291

864 - 005 - 27.05.2022 2933. Rotiți șurubul T de reglare a turației de mers în gol în

sensul acelor de ceasornic, până când accesoriul de tăiere începe să se miște.

4. Rotiți șurubul de reglare a turației de mers în gol

în sens contrar acelor de ceasornic până când accesoriul de tăiere se oprește. AVERTISMENT: Dacă accesoriul de tăiere nu se oprește când reglați turația de mers în gol, contactați reprezentantul de service cel mai apropiat. Nu utilizați produsul până când acesta nu a fost reglat sau reparat corect. Nota: Turația de mers în gol este corectă când motorul funcționează uniform în toate pozițiile. Consultați Date tehnice la pagina 296 pentru turația de mers în gol recomandată. Pentru a curăța sistemul de răcire Sistemul de răcire menține temperatura motorului la un nivel scăzut. Sistemul de răcire include lamelele de răcire de pe cilindru și de pe carcasa demarorului. ATENŢIE: Priza de aer dintre rezervorul de carburant și carter este ușor blocată de frunze. Curățați complet priza de aer.

1. Curățați sistemul de răcire cu o perie o dată pe

săptămână sau mai des, dacă este necesar.

ți-vă că sistemul de răcire nu este murdar sau blocat. Pentru a verifica bujia ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 296

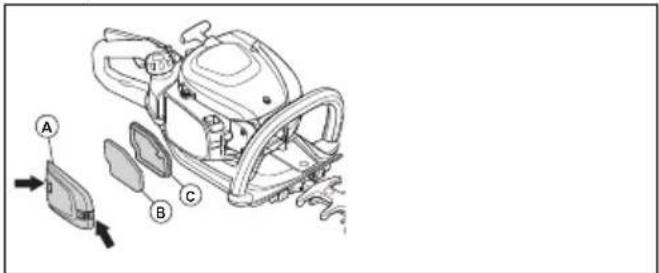

• Înlocuiți bujia atunci când este necesar. Curățarea filtrului de aer Curățați periodic filtrul de aer de murdărie și praf. Acest lucru previne funcționarea defectuoasă a carburatorului, problemele la pornire, pierderea puterii motorului, uzura componentelor motorului și un consum de carburant mai mare decât în mod normal.

1. Îndepărtați capacul filtrului de aer (A).

864 - 005 - 27.05.20222. Demontați filtrul de spumă (B) și filtrul din pâslă (C)

de pe cadrul filtrului.

3. Înlocuiți filtrul din pâslă (C).

4. Curățați filtrul de spumă (B), folosind apă caldă cu

săpun. Nota: Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Schimbați periodic filtrul de aer și înlocuiți întotdeauna un filtru de aer defect.

5. Asigurați-vă că filtrul de spumă (B) este uscat.

6. Aplicați ulei pentru filtre de aer la filtrul de spumă

(B). Consultați Pentru a aplica ulei la filtrul de aer la pagina 295

7. Curățați suprafața interioară a capacului filtrului de

aer (A). Utilizați aer comprimat sau o perie. Pentru a aplica ulei la filtrul de aer ATENŢIE: Folosiți întotdeauna ulei special pentru filtrul de aer Husqvarna. Nu utilizați alte tipuri de ulei. AVERTISMENT: Purtați mănuși de protecție. Uleiul filtrului de aer poate provoca iritații ale pielii.

1. Introduceți filtrul de aer într-un recipient din plastic.

2. Introduceți uleiul în recipientul din plastic.

3. Frecați recipientul din plastic pentru a distribui egal

ulei pe filtrul de aer.

4. Împingeți uleiul nedorit din filtrul de aer în timp ce se

află în recipientul din plastic. Pentru a unge carcasa angrenajului

• Folosiți unsoare specială Husqvarna. Adresați- vă reprezentantului de service pentru informații suplimentare privind unsoarea recomandată.

• Adăuga ți unsoare prin niplul de ungere. ATENŢIE: Nu umpleți complet carcasa angrenajului. Pentru a curăța și unge discurile

1. Curățați discurile de materiale nedorite înainte și

după ce utilizați produsul.

2. Lubrifiați discurile înainte de a le depozita pentru

perioade lungi. Nota: Adresați-vă reprezentantului de service pentru informații suplimentare privind agenții de curățare și lubrifianții recomandați. Pentru a examina discurile

1. Scoateți capacul de pe carcasa de angrenaj.

2. Asigurați-vă că discurile se mișcă liber. Puneți cheia

combinată în carcasa angrenajului și rotiți în sensul acelor de ceasornic și în sens invers.

3. Examinați eventualele deteriorări și deformări de pe

marginile discurilor.

4. Folosiți o pilă pentru a îndepărta bavurile de pe

295Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Lăsați întotdeauna produsul să se răcească înainte de a-l depozita.

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goliți combustibilul înainte de transportare și înainte de a-l depozita pe termen lung. Eliminați combustibilul într-o locație de eliminare autorizată.

• Montați apărătoarea pentru transport pe durata transportului și a depozitării.

• Scoateți pipa bujiei din bujie.

• Fixați produsul în timpul transportului. Asigurați-vă că acesta nu se poate mișca.

• Curățați produsul și efectuați operațiile de service la acesta înainte de depozitarea pe termen lung. Date tehnice Date tehnice

21,7 21,7 21,7 Turație de mers în gol, rot/min 3000 3000 3000 Turația max. recomandată, rot/min 9200 9200 9200 Puterea maximă a motorului, conform ISO 8893, kW/CP la rot/min 0,6/0,8 la 7800 0,6/0,8 la 7800 0,6/0,8 la 7800 Amortizor de zgomot al convertorului catalitic Da Da Da Sistem de aprindere Bujia NGK CMR6A NGK CMR6A NGK CMR6A Distanță între electrozi, mm 0,5 0,5 0,5 Carburant Capacitatea rezervorului de carburant, l/cm

Nivel de putere acustică măsurat dB(A) 101 101 101 Nivel de putere acustică garantat L

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE. Nivelul de putere a zgomotului raportat pentru produs a fost măsurat cu accesoriul original de tăiere care emite cel mai ridicat nivel. Diferența dintre puterea garantată a zgomotului și cea măsurată este aceea că puterea garantată a zgomotului include, de asemenea, dispersia în rezultatul de măsurare și variațiile dintre diferitele produse ale aceluiași model conform Directivei 2000/14/CE. 296 864 - 005 - 27.05.2022522HD60X 522HDR60X 522HDR75X Niveluri de zgomot

Nivel de presiune a zgomotului echivalent pentru urechile operatorului măsurat conform EN ISO 10517, dB(A)

Niveluri de vibrații

Nivelele echivalente de vibrații (a hv,eq ) la mânere, măsurate în conformitate cu EN ISO 10517, m/s

2,7/1,2 2,8/1,3 2,1/2,2 Lame Tip Cu două fețe Cu două fețe Cu două fețe Lungime de tăiere, mm 600 600 750 Turație de tăiere, cursă/min 4400 3200 3200

Datele raportate pentru presiunea nivelului de zgomot prezintă o distribuție statistică tipică (abatere standard) de 1 dB(A).

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 1 m/s

864 - 005 - 27.05.2022 297Declarație de conformitate

Declarație de conformitate UE Noi, Husqvarna AB, SE-561 82 Husqvarna, Suedia, tel.: +46-36-146500, declarăm pe propria răspundere, că produsul: Descriere Trimmer de gard viu Marcă Husqvarna Tip/Model 522HD60X, 522HDR60X, 522HDR75X Identificare Numere de serie începând cu 2022 și ulterior respectă în totalitate următoarele directive și reglementări UE: Reglementare Descriere 2006/42/CE „privind utilajele” 2014/30/UE „aferentă compatibilității electromagnetice” 2000/14/CE „privind emisiile de zgomot în mediul înconjurător” 2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice” și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN ISO 12100:2021, CISPR

12: 2009, EN ISO 10517:2009/A1:2013, EN IEC

63000:2018. RISE SMP Svensk Maskinprovning AB, a efectuat examinarea voluntară de tip în numele Husqvarna AB. Număr certificat: SEC/18/2518. RISE SMP Svensk Maskinprovning AB, a verificat conformitatea cu Directiva Consiliului din 8 mai 2000 „referitoare la emisiile de zgomot în mediu” 2000/14/CE. Numere certificat: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X. Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 296

Huskvarna, 2022-05-09 Stefan Holmberg, Director de cercetare și dezvoltare, Departamentul de gestionare a tehnologiei, Husqvarna
