BRUKSANVISNING KS 9765 SEVERIN

Det faktiske forbrug afhænger af forbrugsmønstret og placeringen af apparatet. Total brugskapacitet, (liter) 215 Køleskabets rumfang (liter) 170 Fryserens rumfang (liter) 45 Klimaklassificering N Omgivende temperaturområde, °C 16 – 32 Sikker opbevaring i tilfælde af fejlfunktion, timer 12 Indfrysningskapacitet, kg/24 timer 3 Frysertemperatur, °C -18 Dimensioner (i mm) 1445 x 550 x 570 Vægt, kg 51 Elektriske specifikationer Se typeskilt Isoleringsskum Cyclopenthan Støjniveau 40 dB(A) 82Kylskåp/Frys Bästa kund! Innan du använder apparaten bör du läsa bruksanvisningen noga. Anslutning till vägguttaget Apparaten bör endast anslutas till ett felfritt jordat uttag installerat enligt gällande bestämmelser. Se till att nätspänningen i vägguttaget motsvarar den som är märkt på apparatens skylt. Denna produkt uppfyller de krav som är gällande för CE-märkning. Använd inte denna enhet med hjälp av en transformator eller tillsammans med andra elapparater ● genom att använda en förlängningssladd. För att undvika ljudvibrationer bör du se till att elsladden inte vidrör några delar på apparatens ● baksida (t.ex. värmeväxlaren). Allmän information Denna apparat är ett kompressorkylskåp med två separata kylavdelningar. Den är konstruerad för kortvarig förvaring av livsmedel i kylskåpet och långtidsförvaring i frysen. Enheten är klassificerad som klimatklass 'N' (Normal) och ämnad för hushållsbruk. Den uppfyller alla gällande normer för kylapparater i hushåll. Viktiga säkerhetsföreskrifter För att undvika risken för personlig skada eller skador på apparaten, bör den endast transporteras ● i dess originalemballage. För uppackning och installation krävs 2 personer. Apparatens kylkrets innehåller köldmediet isobutan (R600a), en naturgas ● som har liten miljöpåverkan, men som dock är lättantändlig. Se därför till att ingen av komponenterna i kylkretsen skadas vid transporten eller installationen av apparaten. Om det uppstår en skada i kylkretsen bör du inte koppla på apparaten eller ansluta den till elnätet, utan släck öppen eld och hindra andra antändningskällor från att komma i närheten av köldmediet; vädra därefter noga rummet där frysen är placerad. Varning: ● Skada inte kylkretsen. Kylmedel som läckt ut skadar ögonen; det förekommer också risk för att gasen antänds. Varning: ● Håll ventilationsöppningarna i apparatens hölje eller i den inbyggda strukturen fria från hinder. Se alltid till att vädra tillräckligt. Varning: ● Använd inte externa apparater (t.ex. värmare eller värmefläktar) för att påskynda avfrostningen; följ endast de åtgärder som rekommenderas i denna bruksanvisning. Isen som du avlägsnar ur enheten vid avfrostningen lämpar sig inte för mänsklig konsumtion. ● Varning: ● Använd inga elapparater (t.ex. ismaskiner) i frysens matförvaringsfack än de som är specificerade i denna bruksanvisning. Innan den kopplas till elnätet bör enheten och elsladden noga kontrolleras så att inga ● transportskador uppstått. Kontrollera regelbundet att elsladden inte blivit skadad. Om sladden har skadats får apparaten ● inte längre användas. På grund av brandrisken bör du inte placera termoelektriska apparater ovanpå apparaten. Placera ● inte behållare innehållande vätska ovanpå enheten. Härigenom undviker du eventuellt läckage eller att läckande vätska skadar den elektriska isoleringen.

83Endast mat som normalt används i enskilda hushåll bör förvaras i frysen. ● Ämnen som innehåller alkohol bör bevaras i väl tillslutna behållare och placeras i upprätt ● position. Undvik risken för matförgiftning genom att inte äta mat som förvarats för länge. Upptinad mat ● får inte frysas på nytt. Luta dig inte mot eller lägg oskälig vikt på hyllorna, förvaringsbackarna, dörren etc. ● Skydda alltid enhetens insida från öppen eld och andra antändningskällor. ● Förvara inte glasflaskor innehållande kolsyrade eller andra frysbara vätskor i frysen: sådana ● flaskor kan spricka under frysprocessen. Dra alltid stickproppen ur vägguttaget ● om apparaten skulle uppvisa fel och, - före avfrostning, samt - före rengöring. - Denna apparat bör inte användas av personer (inklusive barn) som har minskad fysisk ● rörelseförmåga, reducerat sinnes- eller mentaltillstånd, eller som saknar erfarenhet och kunskap att använda dylika apparater. Dessa personer bör antingen endast använda apparaten under tillsyn av en person som är ansvarig för deras säkerhet eller också få tillräckliga instruktioner beträffande apparatens användning. Se till att barn inte leker med apparaten. ● Följ säkerhetsföreskrifterna och undvik risker genom att låta behörig servicepersonal utföra ● reparationer eller ändringar beträffande denna apparat, inklusive byte av elsladd. Vi förbehåller oss rätten att introducera tekniska modifikationer. ● Om inte enheten används under en lång tid rekommenderar vi att dörren hålls öppen. ● Om enheten är såld, överlåten till tredje part eller lämnad till en lämplig återvinningsstation bör ● man observera att apparaten innehåller blåsmedlet 'Cyclopentan' samt köldmediet R600a. Beskrivning Enheten består av två delar: frys och kylskåp.

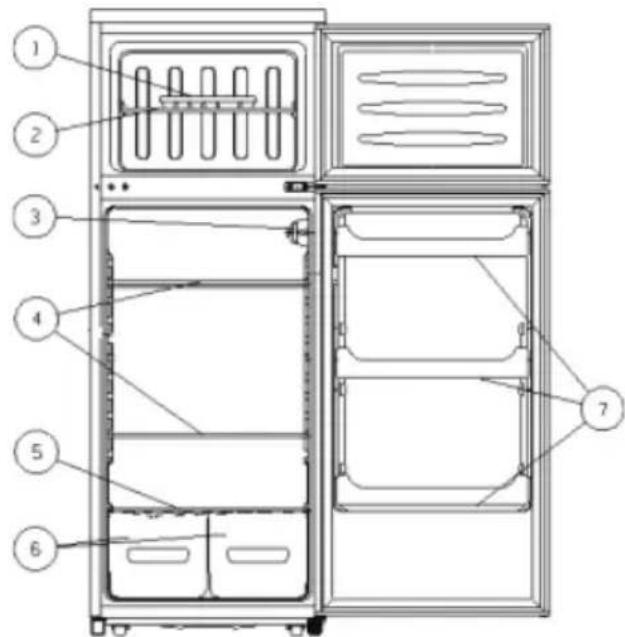

2. Förvaringsställning

3. Temperaturkontroll och invändig lampa

4. Förvaringshyllor (justerbar höjd)

7. Dörrens förvaringsfack

Innan första användningen Tag bort allt ut- och invändigt förpackningsmaterial, inklusive tejp. – Varning: – Håll barn på avstånd från apparatens förpackningsmaterial eftersom fara eventuellt kan uppstå. Det finns t.ex. risk för kvävning. För att få apparaten på sin plats rekommenderar vi att du lutar enheten något bakåt. På detta sätt – kan du använda transporthjulen för att flytta den till den avsedda platsen. Se till att bortskaffningen av förpackningsmaterialet sker enligt gällande sorteringsguide. – Innan du ansluter apparaten till elnätet bör du noga kontrollera att den inte fått några ● 84transportskador; detta inkluderar elsladden. Rengör apparaten enligt instruktionerna i avsnittet – Avfrostning och rengöring nedan. Installation Apparaten bör placeras i ett välventilerat, torrt rum. Den bör användas i en omgivningstemperatur som ligger mellan 16 och 32°C och en relativ fuktighet på max. 70 %. Enheten bör inte utsättas för direkt solljus och den får inte placeras i närheten av heta källor (värmeelement, spisar etc.). Från väggen till baksidan och sidorna bör det finnas ett tomrum på minst 10 cm. – Enheten bör inte installeras inuti ett skåp eller direkt nedanför ett hängande väggskåp, hylla eller liknande föremål. Se till att du kan öppna dörren i en 160° vinkel. Om golvet är ojämnt kan du ställa in de justerbara fötterna för att uppnå bästa möjliga stabilitet. Enheten bör installeras i en lätt vinkel så att den lutar mot baksidan: på detta sätt ser du till att dörren stängs automatiskt och inte öppnas i misstag. Se dock till att framkantens båda fötter ställs in på samma höjd. Venti lation Den uppvärmda luften runt baksidan av frysen måste kunna cirkulera fritt. Därför bör du se till att luftcirkulationen bakom enheten inte hindras. Omhängbar dörr Dörren är konstruerad så att den öppnas åt höger men du kan ändra öppningsriktningen genom att flytta gångjärnen till vänster sida. Innan du påbörjar omhängningen av dörren bör du placera enheten på baksidan. Se till att den ligger på en mjuk, jämn yta för att förhindra att kapillärrören skadas. Varning: Innan du påbörjar omhängningen av dörren bör du stänga av enheten och dra stickproppen ur vägguttaget.

1. Tag bort skuvlocken.

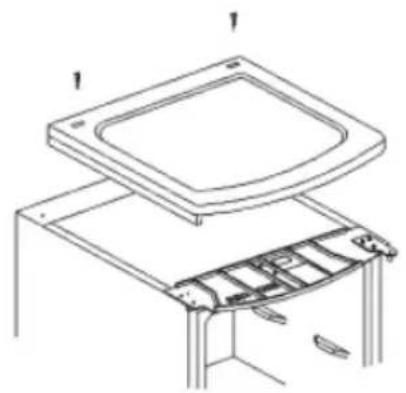

852. Avlägsna skruvarna och hela övre höljet.

3. Tag bort det övre gångjärnet genom att lossa de tre skruvarna. Tag bort den övre dörren och

placera den på en mjuk yta för att skydda den från repor.

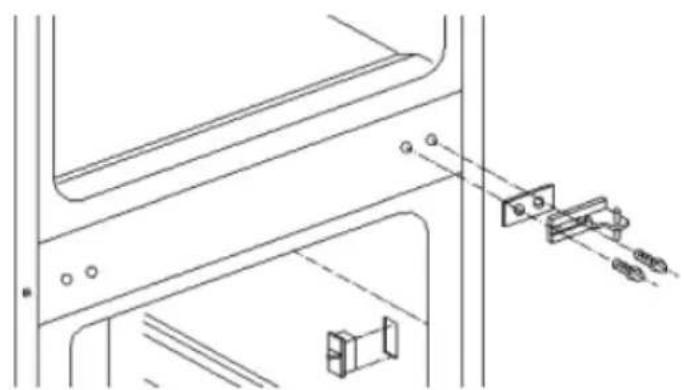

4. Dra ut de två bultarna som håller det mittersta gångjärnet på plats. Tag bort den nedre dörren

och placera också den på en mjuk yta för att skydda den från repor.

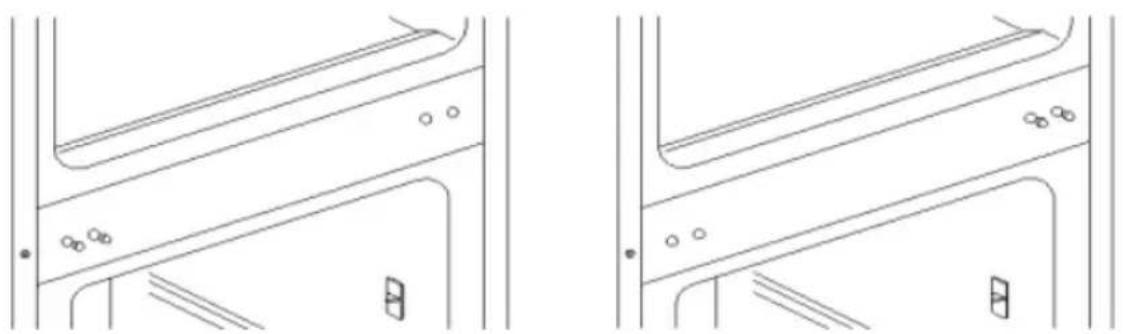

5. Avlägsna täckbitarna för den vänstra gångjärnsmonteringens hål och placera dem på

motsvarande plats på högra sidan.

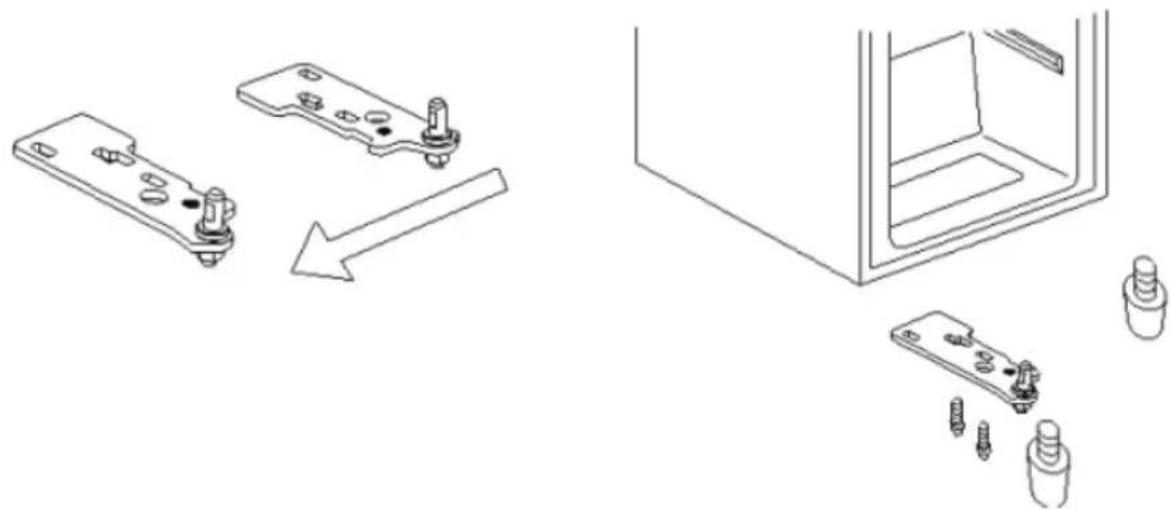

866. Tag loss de båda justerbara fötterna och skruvarna som fäster det lägre gångjärnet.

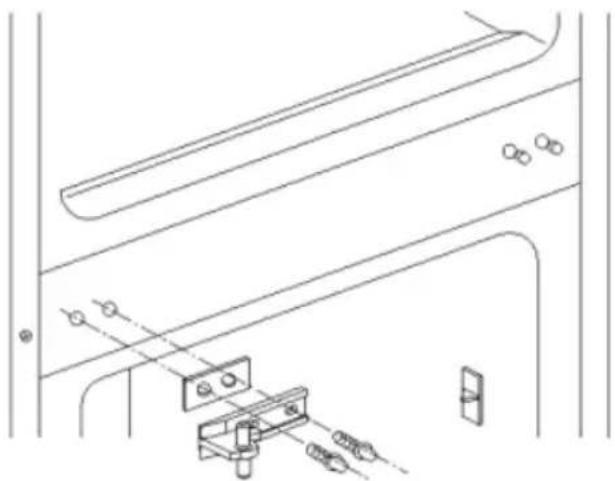

7. Avlägsna det lägre gångjärnet och vänd det 180°. Skruva upp gångjärnstappen och montera den

på gångjärnets motsatta sida. Montera nu det lägre gångjärnet på vänster sida. Sätt de justerbara fötterna på plats. Placera frysens dörr på den lägre gångjärnstappen.

8. Vänd det mittersta gångjärnet 180°. Placera gångjärnstappen i motsvarande öppning i frysens

dörr och fäst den genom att montera det mittersta gångjärnet på sin plats. Montera kylskåpsdörren på enhetens mittersta gångjärn.

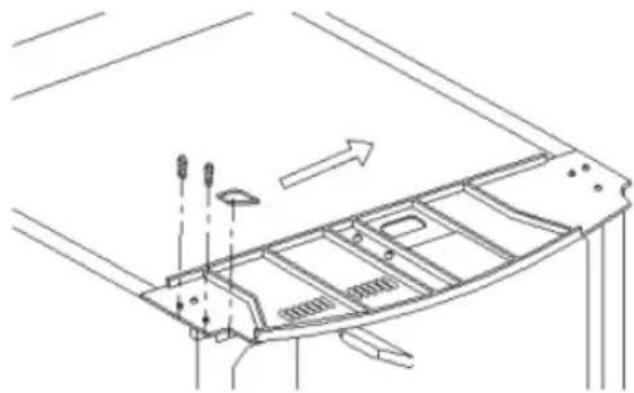

879. Tag loss skruvarna från den översta vänstra delen och sätt dem på enhetens motsatta sida (dvs.

höger). Tag bort den vänstra hörnbiten och placera den på höger sida.

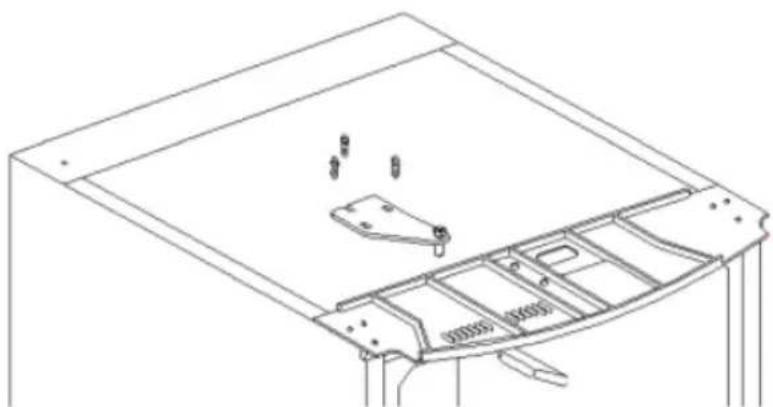

10. Vänd det övre gångjärnet 180°. Tag bort tappen och montera den på motsatta sidan av

11. Placera gångjärnstappen i motsvarande hål i dörren och fäst den genom att montera det högra

gångjärnet på enheten.

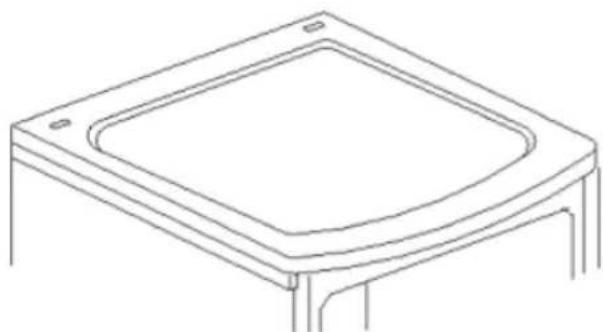

12. Sätt tillbaka det övre höljet och fäst skruvarna. Sätt slutligen de två skruvlocken på plats.

88Varning När enheten har placerats tillbaka i dess vertikala position får det inte anslutas till eluttaget förrän tidigast om två timmar. Kontrollinstrument och invändig belysning Enheten aktiveras då du ansluter den till elnätet. För att helt stänga av enheten måste du dra stickproppen ur vägguttaget. I läge ’0’ är kylfunktionen avslagen trots att enheten ännu är ansluten till elnätet. Temperaturen i kylskåpet kan justeras med hjälp av temperaturkontrollvredet. Temperaturen i kylskåpet kan justeras med hjälp av temperaturkontrollen. Vi rekommenderar att du till att börja med ställer in temperaturkontrollen på position 3. Efter en tid bör du kontrollera temperaturen med en termometer och ställa om temperaturen vid behov. Om du vrider temperaturkontrollen medsols kommer temperaturen att sjunka, medan den ökar om du vrider kontrollen motsols. Byte av den invändiga lampan Stäng av enheten genom att dra stickproppen ur vägguttaget. – Använd en lämplig skruvmejsel för att ta bort lampskärmens skruv. – För skärmen litet bakåt och tag loss den. – Byt ut den söndriga lampan mot en ny (max. 15 W, sockel typ E 14). – För tillbaka skärmen på sin plats och fäst skruven. – Anslut enheten till vägguttaget igen. – Infrysning och förvaring av mat Vid en temperatur på -18°C och under kan frysen användas till att förvara djupfryst eller – industrifryst mat i flera månader, att göra istärningar och att frysa in färsk mat. Färsk (dvs. icke fryst) eller varm mat bör inte komma i kontakt med redan fryst mat; på detta sätt – förhindrar du att fryst mat blir delvis upptinad. Innan frysning bör färsk mat (t.ex. kött, fisk, köttfärs) delas i mindre portioner lämpliga för – användning efter upptining. Vid förvaring av tidigare fryst mat bör du noga uppmärksamma tillverkarens information på – förpackningen. Om ingen sådan information finns, bör emellertid en förvaringsperiod på 3 månader från inköpsdatumet inte överskridas. Vid inköp av fryst mat bör du försäkra dig om att maten är ordentligt fryst och att förpackningen – inte är skadad. För att upprätthålla kvaliteten av djupfryst mat bör den endast transporteras i lämpliga behållare – och placeras i frysen utan dröjsmål. Kontrollera förpackningen noggrant vid inköp av fryst mat: om förpackningen visar tecken på – fukt, har blivit bucklig eller uppsvälld, kan maten ha förvarats felaktigt och blivit förstörd. Förvaringstiden för fryst mat beror mycket på omgivningens temperatur, temperaturinställningen, – typen av mat och tiden mellan butik och frys, men huvudsakligen också på hur ofta frysdörren öppnas och hur länge den förblir öppen. Följ alltid instruktionerna givna på matens förpackning och överskrid inte sista förbrukningsdag. Lämpliga förpackningsmaterial för fryst mat är genomskinlig (dvs. icke färgad) plastfilm, – fryspåsar av plast samt aluminiumfolie. Du bör lufta förvaringsmaterialen före användning och kontrollera deras lufttäthet innan maten fryses. Vi rekommenderar att du märker varje produkt i frysen med all relevant information, såsom typ av mat, frysdatum och bäst före datum. Lägg inte mat i frysen utan att först ha packat den ordentligt. Du kan förkorta infrysningstiden genom att dela maten i mindre portioner. – Frys inte in kolsyrade drycker, varm mat eller vätskor i flaska. – 89Fryst mat kan tinas i kylskåpet. På detta sätt tinas maten långsammare och förlorar inte sin smak. – Dessutom medverkar den frysta maten till att kylskåpets temperatur hålls på önskad nivå. Bäst före datum för frysta matprodukter finns specificerade (i månader) i tabellen nedan. Överskrid inte dessa förvaringstider. Observera alltid informationen som ges av respektive produkts tillverkare. Förvaringstiden förkortas om den interna temperaturen minskar, t.ex. på grund av – funktionsstörning. Kylskåp Kylskåpets temperatur beror främst på omgivningens temperatur, temperaturkontrollens – inställning samt mängden livsmedel som förvaras i enheten. Börja med att vrida temperaturkontrollen till läge – 4. Om avkylningseffekten är för stark kan kontrollvredet justeras till läge 1-3; om läge 4 inte är tillräckligt kallt kan det höjas till läge 4-8. Om du märker att frost har bildats på bakre väggen är den mest förmodliga orsaken att dörren har hållits öppen under alltför lång tid, att varm mat har placerats i kylskåpet eller att temperaturkontrollen är inställd på för högt läge. Vätska, starkt luktande livsmedel samt livsmedel som lätt drar åt sig lukter (t.ex. ost, fisk och – smör) bör förvaras avskilt eller i tätt förslutna kärl. Förvara inte bananer i kylskåpet eftersom de är köldkänsliga. Varm mat bör stå och svalna i rumstemperatur innan den placeras i kylskåpet. – På grund av det sätt luften cirkulerar påverkas de olika avdelningarna i kylskåpet på olika sätt. – Det kallaste området är i närheten av den bakre väggen samt i den nedersta delen av kylavdelningen och lämpar sig bäst för förvaring av känsliga livsmedel såsom fisk, tillrett eller färskt kött och kallskuret kött/pålägg. Det varmare området finns i närheten av dörren samt i den övre delen av avdelningen och lämpar sig väl för förvaring av t.ex. ost och smör. Osten håller härmed sin smak och smöret är lätt att breda ut. Se alltid till att dörren är ordentligt stängd och att tätningen inte hindras av livsmedel som – förvaras i avdelningen eller i dörrfacken. Så gör du istärningar En särskild istärningsbricka för tillverkning av istärningar medföljer apparaten. Fyll brickan till 3/4 med dricksvatten och placera den inuti frysfacket. Istärningarna lossnar lättare från brickan om den lämnas i rumstemperatur i 5 minuter. Avfrostning och rengöring Varning: Dra alltid stickproppen ur vägguttaget innan du påbörjar rengöring av enheten. – 90Håll alltid de invändiga ytorna och plastdelarna rena från feta eller sura ämnen, såser etc. Om de – invändiga delarna skulle råka bli smutsiga bör de genast rengöras med varmt vatten med diskmedel eller ett milt rengöringsmedel. Torka alla delar torra efteråt. Dörrpackningarna bör rengöras ofta. – Enhetens kondensator bör rengöras minst en gång per år med en mjuk borste, elektrostatiska – dukar eller en dammsugare. Dammet som samlas kan i annat fall öka energikonsumtionen. Alla tillbehör kan rengöras med varmt diskvatten. Diska dem – inte i diskmaskin. Anmärkning: – Använd inte repande rengöringsmaterial eller syra-, alkohol- eller spritbaserade medel. Vi rekommenderar inte användning av grova dukar eller svampar. Använd inte elapparater såsom ångtvättare för avfrostning eller rengöring. Kylskåpet Kylskåpet avfrostas automatiskt under användningen. Is som bildats på kylskåpets bakre vägg smälter under perioder då kompressorn inte är aktiv. Smältvattnet rinner genom dräneringskanalen och samlas upp på avdustningsfatet från vilket det absorberas i luften. För att smältvattnet skall kunna rinna bort bör du se till att dräneringskanalen och kylskåpets ● smältvattenöppning inte är blockerade. Kanalen bör rengöras ofta. För att undvika en otrevlig lukt bör skåpet och hyllorna rengöras minst en gång per månad med ● varmt vatten och vid behov ett milt rengöringsmedel. Dra alltid stickproppen ur vägguttaget innan du påbörjar rengöringen. När du rengör skåpet invändigt bör du se till att du inte avlägsnar eller skadar märkskylten. Frysen För att förhindra att is byggs upp till en tjocklek som överstiger 5 mm bör frysen avfrostas minst två gånger per år. Avfrosta skåpet enligt följande: dra stickproppen ur vägguttaget så att enheten inte är ansluten till elnätet. – tag all mat ur frysen, placera den i en plastbehållare tillsammans med frysta frysförpackningar – och täck behållaren för att hålla temperaturen nere. lämna frysens dörr öppen. – Varning: använd inga externa apparater eller andra sätt (t.ex. värmare eller värmefläktar) för att accelerera avfrostningen. Efter avfrostningen bör frysen rengöras noga med varmt vatten och vid behov med ett milt diskmedel. Torka noggrant torrt och lufta frysen innan du kopplar på den igen. Problemlösning Ett typiskt ljud kan höras när apparaten är påkopplad. Detta ljud är: orsakat av elmotorn i kompressorutrustningen; när kompressorn – startas upp är ljudnivån något högre under en kort tid. orsakat av köldmediet som cirkulerar i systemet. – I följande tabell finns möjliga funktionsstörningar, deras troliga orsaker och lösningar. Om det skulle uppstå användningsproblem bör du först kontrollera om en lösning finns i denna tabell. Om problemet kvarstår bör du dra stickproppen ur vägguttaget och kontakta vår kundserviceavdelning. 91Problem Möjlig orsak och lösning Apparaten är ansluten till elnätet men fungerar inte. Det finns ingen el i uttaget, eller också har det uppstått kontaktproblem. Kontrollera vägguttaget and stickproppen. Ett ovanligt ljud hörs när apparaten är påkopplad. Antingen har frysen placerats inkorrekt (t.ex. på ett ojämnt golv) eller också har kylsystemet på baksidan kommit i kontakt med elsladden, väggen eller något annat föremål eller någon annan yta. Kontrollera att alla installationsanvisningar i denna bruksanvisning har följts. Vatten samlas på enhetens botten. Smältvattnets dräneringssystem är blockerat. Avlägsna blockeringen och rengör systemet. Transport av apparaten Enheten bör endast transporteras i dess vertikala position. Luta inte enheten mer än 45°. Vid transport bör du se till att enheten är ordentligt fastsatt och den är skyddad mot stötar, vibrationer och krängningar. Bortskaffning Denna apparat har tillverkats av återvinningsbart material. Efter att du har dragit stickproppen ur vägguttaget bör frysen göras obrukbar genom att du klipper av elsladden innan du lämnar apparaten vid den lokala återvinningsstationen. Köldmediet och det kemiska ämnet i isoleringsskummet bör tas om hand vid en återvinningsstation som kan hantera kasserade kylmöbler. Var särskilt noggrann med att inte skada kylsystemet innan apparaten lämnas för återvinning. Garanti i Sverige och Finland För material- och tillverkningsfel gäller 2 års garanti räknat från inköpsdagen mot uppvisande av specificerat inköpskvitto i överensstämmelse med de allmänna garantivillkoren. Denna garanti inverkar inte på dina lagstadgade rättigheter eller dina lagenliga rättigheter enligt den nationella konsumentskyddslagstiftningen. Ifall apparaten används felaktigt, eller vårdslöst, ansvarar den som använder apparaten för eventuella material- och personskador. Tillverkas för: Severin Elektrogeräte GmbH, Tyskland. Information som krävs vid kontakt med kundservice Om reparation skulle bli nödvändig ber vi dig ta kontakt med vår kundservice. Beskriv felet detaljerat och uppge produktnummer KS ... på apparatens märkskylt (se bilden). Denna information gör det lättare för oss att betjäna dig effektivt. Vänligen kontakta vår kundtjänstavdelning vid eventuella driftstörningar eller andra problem. Adressen finns i bilagan till denna bruksanvisning. 92Teknisk specifikation Produktnr. KS 9765 Typ av apparat Kylskåp/Frys Energieffektivitetsklass enligt direktivet 94/2 EC A+ Energiförbrukning: kWh/24 h kWh/år
