MANUALE UTENTE KS 9765 SEVERIN

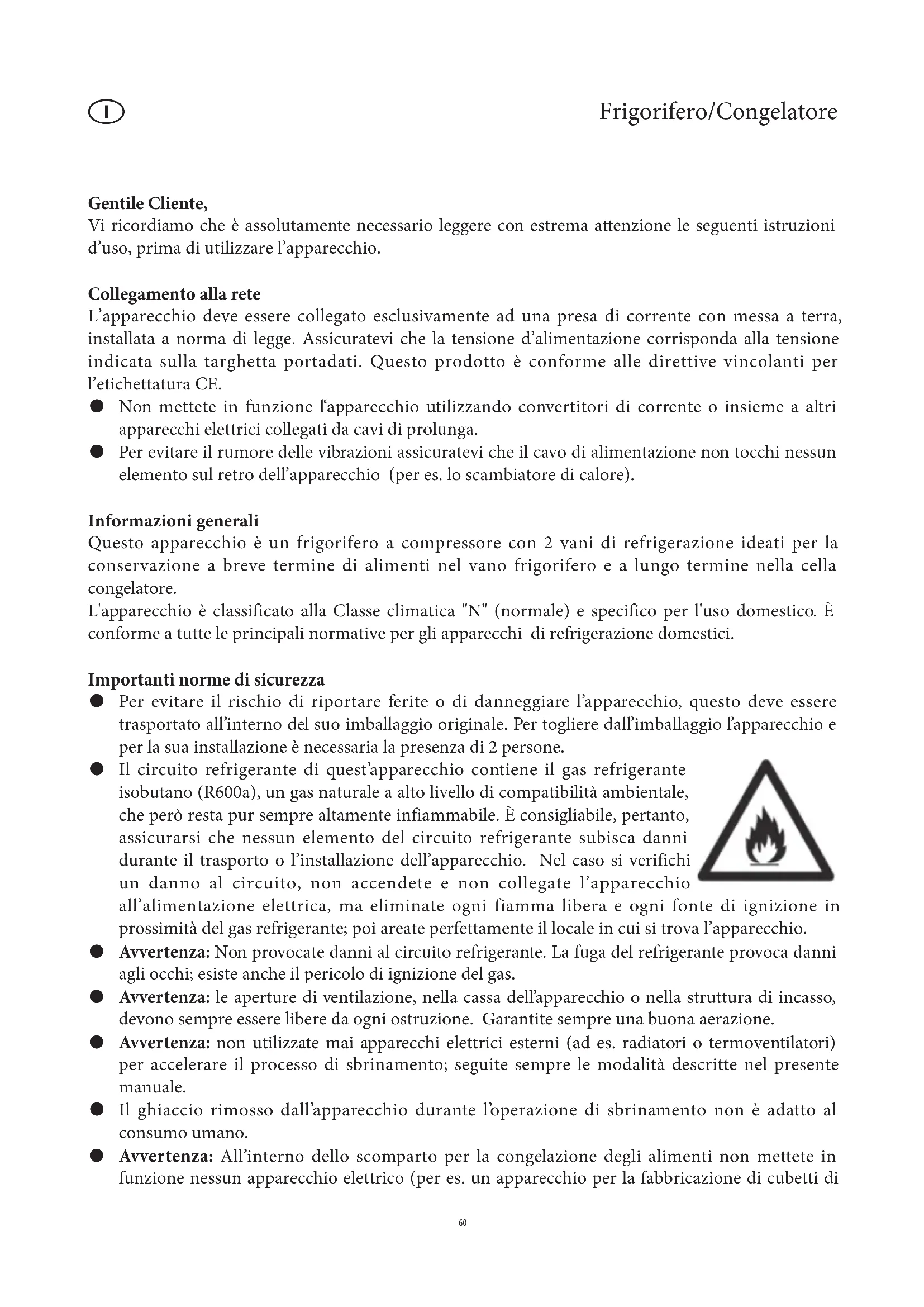

Capacidad de congelación, kg/24h 3 Temperatura de congelación, °C -18 Dimensiones (en mm) 1445 x 550 x 570 Peso, kg 51 Especificaciones eléctricas Ver placa de características Espuma aislante Ciclopentano Emisión de ruido 40 dB(A) 59Frigorifero/Congelatore Gentile Cliente, Vi ricordiamo che è assolutamente necessario leggere con estrema attenzione le seguenti istruzioni d’uso, prima di utilizzare l’apparecchio. Collegamento alla rete L’apparecchio deve essere collegato esclusivamente ad una presa di corrente con messa a terra, installata a norma di legge. Assicuratevi che la tensione d’alimentazione corrisponda alla tensione indicata sulla targhetta portadati. Questo prodotto è conforme alle direttive vincolanti per l’etichettatura CE. Non mettete in funzione l‘apparecchio utilizzando convertitori di corrente o insieme a altri ● apparecchi elettrici collegati da cavi di prolunga. Per evitare il rumore delle vibrazioni assicuratevi che il cavo di alimentazione non tocchi nessun ● elemento sul retro dell’apparecchio (per es. lo scambiatore di calore). Informazioni generali Questo apparecchio è un frigorifero a compressore con 2 vani di refrigerazione ideati per la conservazione a breve termine di alimenti nel vano frigorifero e a lungo termine nella cella congelatore. L'apparecchio è classificato alla Classe climatica "N" (normale) e specifico per l'uso domestico. È conforme a tutte le principali normative per gli apparecchi di refrigerazione domestici. Importanti norme di sicurezza Per evitare il rischio di riportare ferite o di danneggiare l’apparecchio, questo deve essere ● trasportato all’interno del suo imballaggio originale. Per togliere dall’imballaggio l’apparecchio e per la sua installazione è necessaria la presenza di 2 persone. Il circuito refrigerante di quest’apparecchio contiene il gas refrigerante ● isobutano (R600a), un gas naturale a alto livello di compatibilità ambientale, che però resta pur sempre altamente infiammabile. È consigliabile, pertanto, assicurarsi che nessun elemento del circuito refrigerante subisca danni durante il trasporto o l’installazione dell’apparecchio. Nel caso si verifichi un danno al circuito, non accendete e non collegate l’apparecchio all’alimentazione elettrica, ma eliminate ogni fiamma libera e ogni fonte di ignizione in prossimità del gas refrigerante; poi areate perfettamente il locale in cui si trova l’apparecchio. Avvertenza: ● Non provocate danni al circuito refrigerante. La fuga del refrigerante provoca danni agli occhi; esiste anche il pericolo di ignizione del gas. Avvertenza: ● le aperture di ventilazione, nella cassa dell’apparecchio o nella struttura di incasso, devono sempre essere libere da ogni ostruzione. Garantite sempre una buona aerazione. Avvertenza: ● non utilizzate mai apparecchi elettrici esterni (ad es. radiatori o termoventilatori) per accelerare il processo di sbrinamento; seguite sempre le modalità descritte nel presente manuale. Il ghiaccio rimosso dall’apparecchio durante l’operazione di sbrinamento non è adatto al ● consumo umano. Avvertenza: ● All’interno dello scomparto per la congelazione degli alimenti non mettete in funzione nessun apparecchio elettrico (per es. un apparecchio per la fabbricazione di cubetti di

60ghiaccio) che non sia esplicitamente previsto in questo libretto di istruzioni. Prima di collegare alla rete elettrica, controllate che l’apparecchio e il cavo di alimentazione non ● abbiano subito danni durante il trasporto. Controllate con regolarità che sul cavo di alimentazione non ci siano tracce di deterioramento. ● Nell’eventualità che tali tracce siano rinvenute, l’apparecchio non va più usato. Per evitare il rischio di incendi, non poggiate nessun apparecchio termoelettrico sul frigorifero. ● Non poggiate nessun contenitore di liquidi sopra l’apparecchio: eviterete che eventuali perdite o versamenti del liquido possano danneggiare l’isolamento termico dell’apparecchio. Nel congelatore vanno conservati solo gli alimenti normalmente utilizzati per la cucina ● domestica. Le sostanze alcoliche possono essere conservate solo se chiuse in contenitori ermetici e in ● posizione verticale. Per evitare il rischio di intossicazioni alimentari, non consumate cibi dopo la data massima di ● scadenza riportata sulla confezione. Cibi già scongelati non vanno congelati una seconda volta. Non poggiate o sistemate pesi eccessivi sui ripiani, nei comparti, sullo sportello ecc. ● Proteggete sempre l’interno dell’apparecchio da fiamme libere o da altre fonti di ignizione. ● Non conservate nell’apparecchio bottiglie di vetro che contengano liquidi gassati o comunque ● congelabili: potrebbero scoppiare durante il congelamento. Disinserite sempre la spina dalla presa di corrente ● in caso di cattivo funzionamento, - prima di sbrinare, - durante la pulizia. - Questo apparecchio non è previsto per l’utilizzo da parte di persone (bambini compresi) con ● ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza o conoscenza, a meno che non siano adeguatamente sorvegliate o istruite sull’uso dell’apparecchio dalla persona responsabile della loro sicurezza. È necessario sorvegliare che i bambini non giochino con l’apparecchio. ● In conformità con le norme di sicurezza e per evitare rischi, ogni riparazione o modifica al ● presente apparecchio, compresa la sostituzione del cavo di alimentazione, deve essere effettuata solo dal personale di assistenza tecnica autorizzato. Ci riserviamo il diritto di effettuare modifiche tecniche sull’apparecchio. ● Se l’apparecchio non sarà utilizzato per un lungo periodo di tempo, consigliamo di lasciare ● aperto lo sportello. In caso di vendita dell’apparecchio, o comunque di passaggio a terzi o di smaltimento presso un ● servizio di riciclaggio autorizzato, prestate molta attenzione alla presenza dell’agente isolante “Ciclopentano” e anche del refrigerante R 600 A. 61Descrizione dell’apparecchio L’apparecchio è composto da due parti, il vano frigorifero e la cella congelatore.

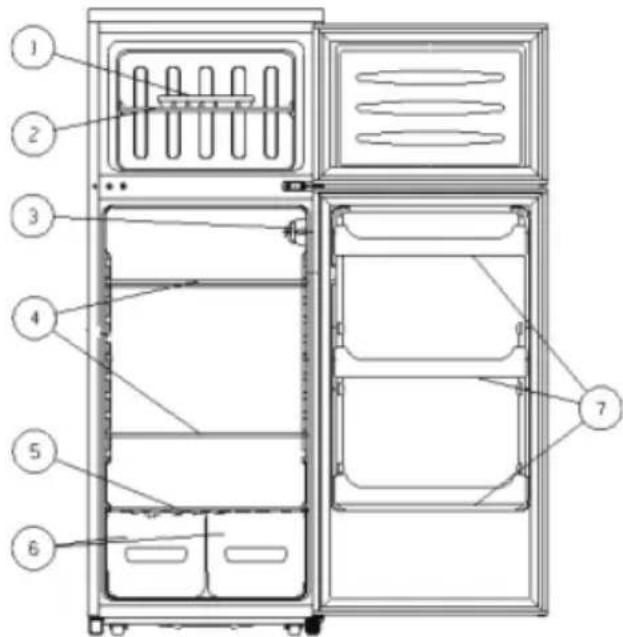

1. Cubetti di ghiaccio

2. Ripiano a griglia

3. Manopola di regolazione della temperature e

illuminazione interna

4. Ripiani di appoggio (regolabili in altezza)

5. Ripiano di appoggio

6. Scomparti per la conservazione di frutta e

7. Spazi di conservazione sulla controporta

Al primo utilizzo Eliminate completamente tutto il materiale di imballaggio interno e esterno, comprese le strisce – adesive. Avvertenza: – Tutto il materiale di imballaggio deve essere tenuto fuori della portata dei bambini a causa del rischio potenziale, per esempio di soffocamento, esistente. Per la giusta collocazione, vi consigliamo di inclinare leggermente l’apparecchio verso dietro. In – questo modo, potrete utilizzare le rotelle per il trasporto per muovere l’apparecchio sino al posto designato per la sua installazione. Assicuratevi di smaltire in modo appropriato tutto il materiale di imballaggio. – Prima di procedere al collegamento elettrico controllate attentamente che l’apparecchio e il cavo ● di alimentazione non abbiano subito danni durante il trasporto. Pulite l’apparecchio seguendo le istruzioni riportate nella sezione – Sbrinamento e pulizia più sotto. Installazione L’apparecchio deve essere sistemato in un locale asciutto ben aerato. Per il buon funzionamento deve trovarsi a una temperatura ambientale compresa tra i 16 e i 32 °C e a un livello di umidità di massimo 70%. Non esponete l’apparecchio alla luce diretta del sole e non mettetelo vicino a fonti di calore (come radiatori, cucine, ecc.) Sul retro e sui lati deve essere rispettata una distanza minima di 10 cm dalla parete. – Questo apparecchio non è adatto per l’installazione ad incasso dentro un mobile, né direttamente sotto uno stipo pensile, sotto una mensola o oggetti simili. Assicuratevi che lo sportello possa aprirsi sino a un angolo di 160°. In caso di pavimento non perfettamente a livello, potete compensare la diversità di altezza grazie ai piedini regolabili, in modo da ottenere la stabilità migliore dell’apparecchio. L’apparecchio dovrebbe essere installato con una leggera inclinazione rivolta verso la parte posteriore: in questo modo vi assicurerete che lo sportello si chiuda automaticamente e non possa rimanere aperto per errore. In ogni caso, però, assicuratevi che i due piedini anteriori si trovino alla stessa altezza. Ventilazione L’aria che si riscalda sulla parte posteriore del congelatore deve avere la possibilità di circolare liberamente. A questo scopo, assicuratevi che la circolazione dell’aria dietro l’apparecchio non sia ostruita. 62Reversibiltà dello sportello Questo modello prevede la possibilità di invertire il verso di apertura dello sportello, spostare cioè le cerniere da sinistra (installazione di configurazione) a destra. Prima di invertire lo sportello, poggiate l’apparecchio sul suo retro. Assicuratevi, però, che poggi su una superficie morbida e liscia per evitare di arrecare danni ai tubi capillari. Attenzione: Prima di procedere all’inversione dello sportello, spegnete l’apparecchio e disinseritelo dall’alimentazione elettrica.

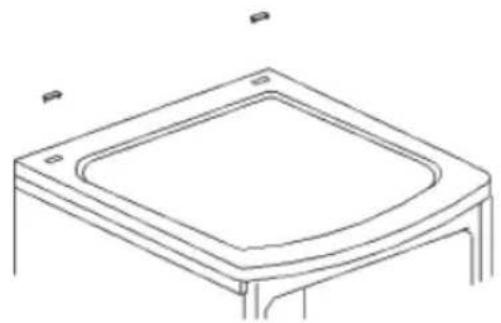

1. Rimuovete i coperchietti delle viti.

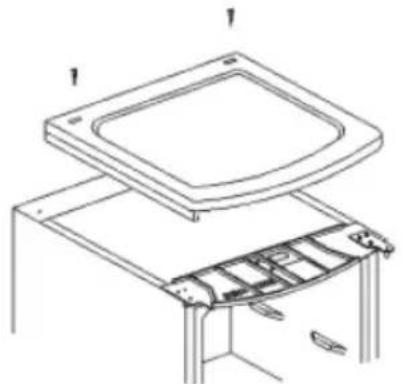

2. Togliete le viti e rimuovete il pannello di copertura.

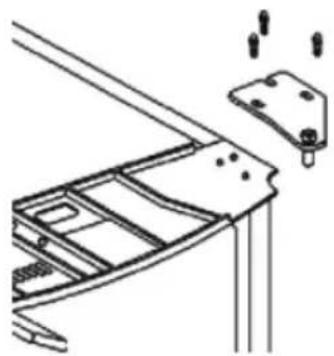

3. Togliete la cerniera superiore rimuovendo le 3 viti. Togliete lo sportello superiore e poggiatelo su

una superficie morbida proteggendolo da eventuali graffi.

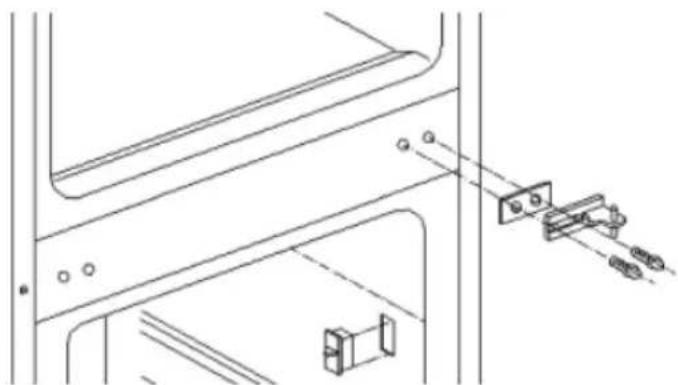

634. Tirate via i due bulloni che tengono ferma in posizione la cerniera centrale. Togliete lo sportello

inferiore e poggiate anche questo su una superficie morbida proteggendolo da graffi.

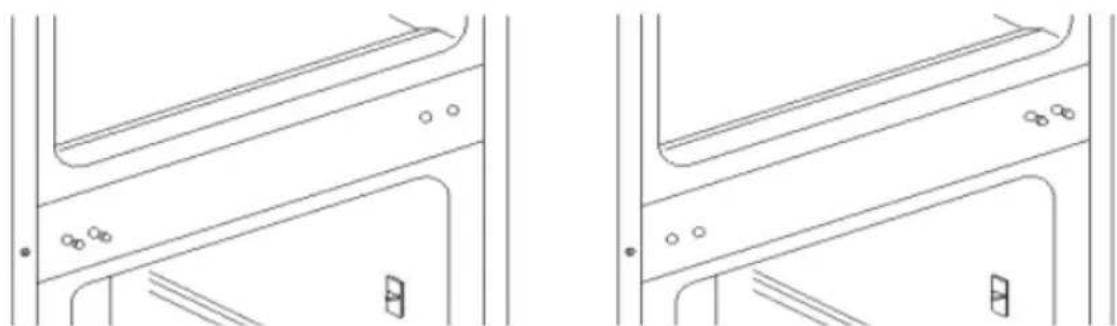

5. Rimuovete entrambi i coperchietti di protezione dei fori di montaggio della cerniera sulla sinistra

e risistemateli nei posti corrispondenti sulla destra.

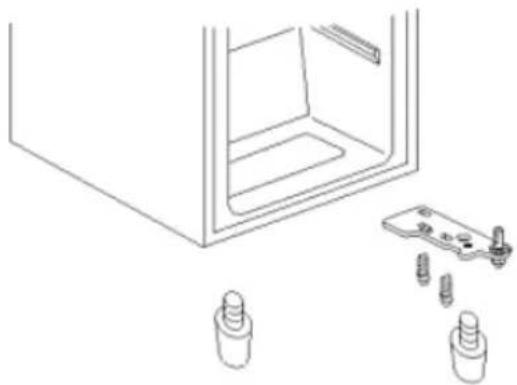

6. Rimuovete i due piedini regolabili e le viti di bloccaggio della cerniera inferiore.

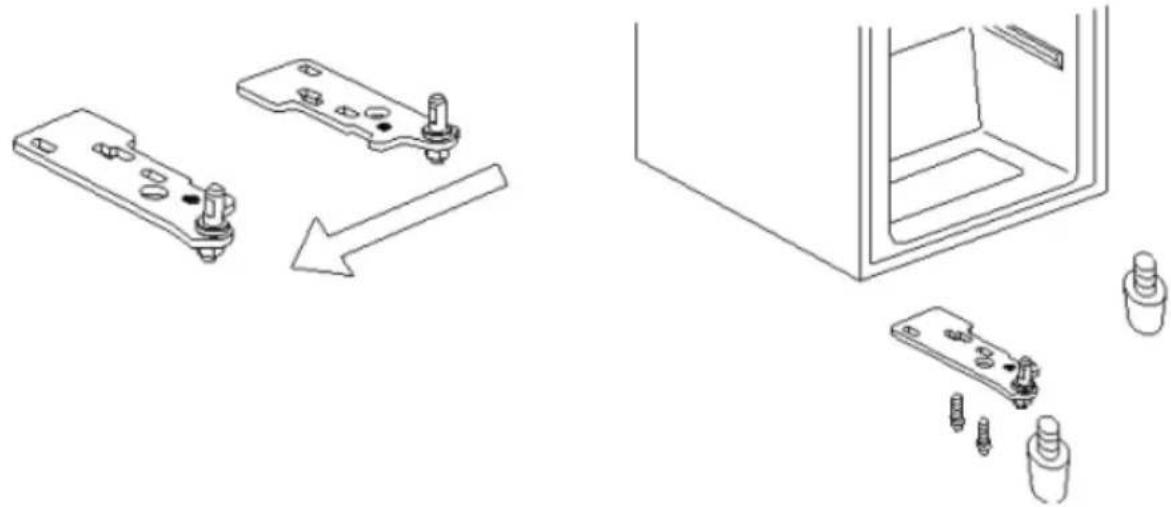

647. Rimuovete la cerniera inferiore e ruotatela di 180°. Svitate il perno della cerniera e montatelo sul

lato opposto della cerniera. Ora inserite la cerniera inferiore sul lato sinistro. Risistemate i piedini regolabili. Inserite lo sportello della cella congelatore sul perno della cerniera inferiore.

8. Ruotate la cerniera centrale di 180°. Sistemate il perno della cerniera nella corrispondente

apertura nello sportello della cella congelatore e bloccatelo inserendolo nella cerniera centrale dell’apparecchio. Montate lo sportello del vano frigorifero sulla cerniera centrale sull’apparecchio.

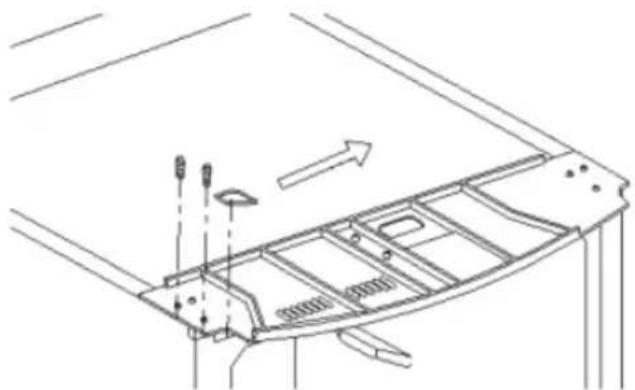

9. Rimuovere le viti dalla sezione sulla sinistra superiore e risistematele sul lato opposto (cioè sulla

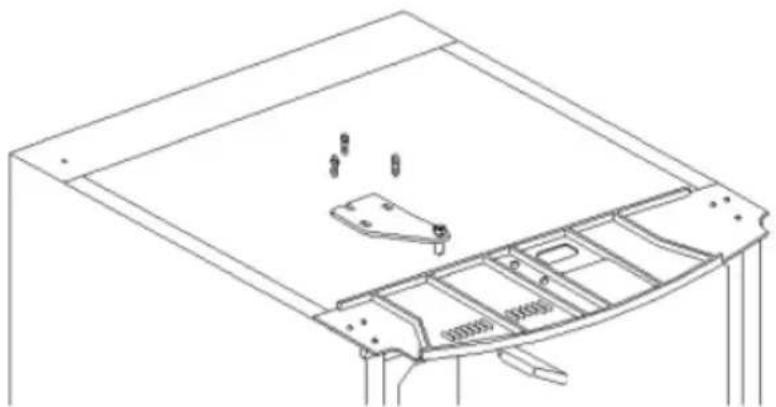

destra) dell’apparecchio. Togliete il pezzo di plastica ad angolo dalla sinistra e sistematelo sulla destra. 6510. Ruotate la cerniera superiore di 180°. Rimuovete il perno e risistematelo sul lato opposto della cerniera.

11. Mettete il perno della cerniera nell’apertura corrispondente sullo sportello e bloccatelo inserendo

la cerniera superiore sull’apparecchio.

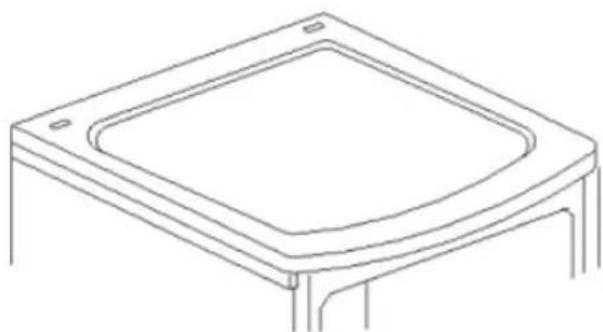

12. Risistemate il pannello superiore e inserite e avvitate le viti. Infine, sistemate i due copriviti.

Avvertenza Dopo aver rimesso in posizione verticale l’apparecchio, aspettate almeno due ore prima di collegarlo all’alimentazione elettrica. Interruttori e illuminazione interna L’apparecchio si accende collegando la spina all’alimentazione elettrica. Si spegne completamente solo disinserendo la spina dalla presa di corrente a muro. Con la manopola in posizione ‘0’, la funzione di refrigerazione è disattivata, ma l’apparecchio è ancora collegato all’alimentazione elettrica. La temperatura nel vano frigorifero può essere regolata tramite l’apposita manopola di regolazione della temperatura. Consigliamo di impostare inizialmente la manopola della temperatura sulla posizione 3. Dopo un certo lasso di tempo, dovreste controllare la temperatura con un termometro e effettuare le regolazioni del caso. Ruotando la manopola di regolazione della temperatura in senso 66orario si diminuirà la temperatura, invece la rotazione in senso antiorario porterà all’aumento della temperatura. Sostituzione della lampadina interna Spegnete completamente l’apparecchio scollegandolo dall’alimentazione elettrica. – Con un giravite adatto rimuovete la vite dal coperchio della lampadina. – Fate scivolare il coperchio un po’ verso dietro e toglietelo. – Sostituite la lampadina fulminata con una nuova (max. 15 W, tipo a spina E 14). – Fate scivolare il coperchio di nuovo in sede e stingete la vite. – Ricollegate l’apparecchio all’alimentazione elettrica. – Congelamento e conservazione degli alimenti Con una temperatura di esercizio di –18°C o inferiore, gli scomparti di refrigerazione possono – essere utilizzati per conservare alimenti congelati o pre-congelati per diversi mesi, per ottenere cubetti di ghiaccio e per congelare alimenti freschi. Gli alimenti freschi (cioè non congelati) o caldi non devono venire a contatto con gli alimenti già – congelati per evitare che questi ultimi si scongelino parzialmente. Prima di congelare alimenti freschi (p. es. carne, pesce, tritato) è preferibile suddividerli in – piccole porzioni più funzionali all’uso dopo lo scongelamento). Per conservare alimenti surgelati, rispettate rigorosamente le indicazioni fornite dal produttore – riportate sulla confezione. Se non dovessero essere riportate informazioni specifiche, si consiglia di non superare il periodo di 3 mesi di conservazione dalla data di acquisto. Quando acquistate surgelati, controllate che gli alimenti siano ben congelati e che la confezione – non presenti segni di deterioramento. Allo scopo di mantenere la qualità degli alimenti surgelati, questi devono essere trasportati solo – in contenitori adatti e poi immediatamente conservati nel congelatore. Controllate con attenzione la confezione quando acquistate alimenti surgelati: se questa mostra – segni di umidità, se sembra che trabocchi o sia rigonfia, significa che gli alimenti non sono stati conservati nel modo dovuto e sono deperiti. I tempi di conservazione degli alimenti congelati dipendono largamente dalla temperatura – ambientale, dall’impostazione del regolatore di temperatura, dal tipo di alimento e dal tempo intercorso dal momento dell’acquisto sino alla conservazione nel congelatore, ma spesso possono dipendere anche da quanto spesso si apre lo sportello del congelatore e da quanto tempo lo si tiene aperto. Seguite sempre le istruzioni riportate sulla confezione degli alimenti e non superate i termini indicati per la durata di stoccaggio. I materiali di imballaggio più adatti per gli alimenti congelati sono pellicole o sacchetti di plastica – trasparenti (cioè non colorati) o fogli di alluminio. I materiali di imballaggio devono essere ben arieggiati prima dell’uso e poi controllati per la tenuta ermetica prima di congelare gli alimenti. Vi consigliamo vivamente di apporre delle etichette sui sacchetti conservati nel congelatore su cui riportare le informazioni più importanti come per esempio il tipo di alimento, la data di congelamento e la data limite per il consumo. Non inserite nessun alimento negli scomparti del congelatore se non sono stati impacchettati in modo appropriato. È possibile ridurre i tempi di congelamento dividendo gli alimenti in porzioni più piccole. – Non cercate di congelare bibite gasate, cibi caldi o bottiglie di liquidi di qualsiasi tipo. – Gli alimenti congelati possono essere messi a scongelare nel vano refrigerazione. In questo modo, – gli alimenti si scongelano lentamente, mantenendo inalterati tutti i loro sapori. Inoltre, gli alimenti congelati contribuiscono a mantenere la temperatura all’interno del frigorifero al livello prefissato. 67Le date limite per il consumo degli alimenti congelati sono specificate (in mesi) nella tabella qui di seguito. Non superate questi tempi di conservazione. Rispettate sempre le indicazioni fornite dal produttore del prodotto in questione. Il tempo di conservazione diminuisce se la temperatura interna aumenta, per esempio in seguito – a un’anomalia nel funzionamento. Vano refrigerazione La temperatura interna all’apparecchio di refrigerazione dipende principalmente dalla – temperatura ambientale, dall’impostazione del regolatore di temperatura e dalla quantità di alimenti conservata. Inizialmente, impostate la manopola di regolazione della temperatura sulla posizione – 4. Se il livello di refrigerazione risulta essere eccessivo, abbassate l’impostazione alla posizione 1-3. Se invece risulta insufficiente, alzate l’impostazione a 4-8. La formazione di brina sulla parete posteriore, probabilmente è dovuta al fatto di aver tenuto aperto lo sportello troppo a lungo o di aver inserito alimenti ancora caldi all’interno del frigorifero o dall’aver impostato un livello troppo alto di refrigerazione. Alimenti liquidi o con forti odori, o alimenti soggetti ad assorbire odori (per es. formaggi, pesce, – burro) devono essere conservati separatamente o chiusi in contenitori ermetici. Non conservate banane in frigorifero, perché sono molto sensibili al freddo. Alimenti caldi devono raffreddarsi sino alla temperatura ambiente prima di essere conservati – nel frigorifero. Per le modalità di circolazione dell’aria, le varie zone interne al frigorifero sono influenzate in – modi diversi. La zona più fredda è vicino la parete posteriore e nella parte bassa dell’apparecchio, ed è ideale per la conservazione di alimenti delicati come pesce, carne fresca o cotta o arrosti freddi. La zona più calda è vicino allo sportello e nella parte alta del vano, ideale quindi per la conservazione per esempio di formaggio e burro. In questo modo, il formaggio manterrà il suo sapore e il burro sarà sempre morbido da spalmare. Accertatevi sempre che lo sportello si chiuda bene e che la guarnizione non sia ostruita dagli – alimenti conservati nel vano frigorifero o nella controporta. Produzione di cubetti di ghiaccio L’apparecchio è dotato di un vassoio specifico per la produzione di cubetti di ghiaccio. Riempite di acqua potabile i 3/4 della capacità del vassoio e sistematelo nel vano congelatore. Sarà molto facile rimuovere i cubetti di ghiaccio dal vassoio se lasciato stemperare a temperatura ambiente per 5 minuti. 68Sbrinatura e pulitura Attenzione: disinserite sempre la spina dalla presa di corrente a muro prima di procedere – alla pulitura o alla sbrinatura dell’apparecchio. Mantenete sempre le superfici interne e le parti in plastica libere da sostanze grasse o acide, da – salse, ecc. Ad ogni modo, se una delle parti dette dovesse sporcarsi inavvertitamente, deve essere immediatamente pulita con acqua calda e un detergente delicato e asciugata accuratamente. Pulite frequentemente la guarnizione dello sportello. – Il condensatore dell’apparecchio deve essere pulito almeno una volta all’anno con una spazzola – soffice, con panni elettrostatici o con un aspirapolvere. L’accumulo di polvere altrimenti potrebbe causare un aumento nel consumo di energia. Tutti gli elementi accessori possono essere lavati con acqua calda e sapone. – Non possono essere lavati in lavastoviglie. Nota: – Non usate materiali pulenti granulosi o agenti a base acida, alcolica o con spirito. Sconsigliamo anche l’uso di panni ruvidi o spugne abrasive. Non usate nessun tipo di apparecchio elettrico, come per esempio pulitori a vapore, per pulire o sbrinare l’apparecchio. Vano di refrigerazione Il refrigeratore si sbrina automaticamente durante il funzionamento. Gli accumuli di ghiaccio sul retro del vano si scioglieranno nei periodi in cui il compressore non è attivato. L’acqua proveniente dallo scioglimento della brina, scola attraverso il canaletto specifico ed è raccolta nel vassoietto di evaporazione da cui poi evapora nell’aria. Per consentire il drenaggio libero dell’acqua dello scioglimento della brina, assicuratevi sempre ● che il canaletto di drenaggio e l’apertura di scarico nel vano siano liberi da ogni ostruzione. Il canaletto di drenaggio deve essere pulito con una certa frequenza. Per prevenire la formazione di cattivi odori, il vano e i ripiani devono essere puliti almeno una ● volta al mese utilizzando acqua calda e, se necessario, un detergente delicato. Scollegate sempre l’apparecchio dall’alimentazione elettrica prima di procedere alla pulitura. Durante le operazioni di pulizia, attenzione a non rimuovere o danneggiare la targhetta portadati all’interno del vano. Cella congelatore Per evitare che la formazione di ghiaccio superi lo spessore di 5 mm, dovrete procedure alla sbrinatura del congelatore almeno due volte all’anno. Procedete in questo modo: disinserite la spina dalla presa di corrente a muro per scollegare l’apparecchio – dall’alimentazione elettrica. togliete tutti gli alimenti dal congelatore, sistemateli in un contenitore di plastica, aggiungete – delle mattonelle di ghiaccio sintetico e coprite il contenitore per mantenere bassa la temperatura all’interno. lasciate aperto lo sportello del congelatore. – Avvertenza: non utilizzate dispositivi esterni o altri metodi (per es. radiatori o termoventilatori) per accelerare il processo di sbrinamento. Dopo lo sbrinamento, pulite accuratamente il congelatore con acqua calda e, se necessario, utilizzate un detersivo delicato. Asciugate perfettamente e fate arieggiare l’apparecchio prima di rimetterlo in funzione. Eventuali problemi È possibile sentire dei rumori caratteristici quando accendete l’apparecchio. Questi rumori sono: 69determinati dal motorino elettrico interno al gruppo compressore; – durante l’avvio del compressore, il livello di rumorosità sarà leggermente più alto per un limitato periodo di tempo. determinati dall’agente refrigerante che fluisce nel circuito. – La tabella che segue riporta i possibili problemi, l‘eventuale causa e i modi per risolverli. In caso di problemi di funzionalità, controllate prima se sia possibile risolverli con l‘ausilio di questa tabella. Se il problema persiste, scollegate l‘apparecchio dall‘alimentazione elettrica e rivolgetevi al Centro Assistenza Clienti. Problema Eventuale causa e sua risoluzione L’apparecchio è collegato alla rete elettrica ma non funziona. La presa di corrente a muro non ha energia o ci sono problemi di contatto elettrico. Controllate la presa di corrente a muro e la spina elettrica. Durante il funzionamento si sente un rumore eccessivo. Probabilmente l’apparecchio non è stato installato correttamente (per esempio su una superficie non a livello) o si viene a creare un contratto tra il circuito refrigerante montato sul retro, la parete o qualche altro oggetto o superficie. Verificate che tutte le istruzioni di installazione riportate in questo manuale siano state rispettate puntualmente. Si raccoglie dell’acqua sul fondo dell’apparecchio. Il sistema di scarico della brina sciolta è bloccato. Rimuovete l’ostruzione e pulite il sistema. Trasporto dell’apparecchio L’apparecchio deve essere mantenuto in posizione verticale durante il trasporto. Non sottoponetelo a inclinazioni superiori a 45°. Durante il trasporto, accertatevi di aver fissato bene e protetto l’apparecchio da eventuali colpi, vibrazioni o spostamenti. Smaltimento Questo apparecchio è stato realizzato con materiali riciclabili. Dopo aver disinserito la spina dalla presa di corrente a muro, l’apparecchio deve essere reso inutilizzabile tagliando il cavo di alimentazione prima di smaltire l’apparecchio presso i punti di raccolta dei rifiuti in conformità con le disposizioni locali. L’agente refrigerante e quello chimico della schiuma isolante devono essere smaltiti presso i centri autorizzati. Prestate particolare attenzione a non danneggiare il circuito refrigerante prima di consegnare l’apparecchio ai centri di smaltimento autorizzati. Dichiarazione di garanzia La garanzia sui nostri prodotti ha validità di 2 anni dalla data di vendita (certificata da scontrino fiscale) e comprende gli eventuali difetti del materiale o di particolari di costruzione. I danni derivanti da un uso improprio, rotture da caduta o similari non vengono riconosciuti. La presente garanzia non pregiudica i vostri diritti legali, né i diritti acquisiti in quanto consumatore e riconosciuti dalla legislazione nazionale vigente che disciplina l'acquisto di beni. La garanzia decade nel momento in cui gli apparecchi vengono aperti o manomessi da Centri non da noi autorizzati. 70Dati da comunicare al Centro Assistenza Clienti Nel caso in cui l’apparecchio richieda una riparazione, vi preghiamo di mettervi in contatto con il nostro Centro Assistenza Clienti fornendo una descrizione dettagliata del problema occorso e citando il numero di articolo KS ... riportato sulla targhetta portadati dell’apparecchio (ved. figura). Tali informazioni ci aiuteranno a gestire efficacemente la vostra richiesta. In caso di cattivo funzionamento o di altri problemi, vi raccomandiamo di mettervi in contatto con il nostro Centro Assistenza Clienti il cui indirizzo si trova in appendice al presente manuale. Dati tecnici N° di Art. KS 9765 Tipo di apparecchio Frigorifero/Congelatore Classe di efficienza energetica minima, in conformità con la direttiva 94/2 EC

Consumo energetico: kWh/24 h kWh/anno
