MANUAL DE USUARIO KS 9765 SEVERIN

Instrucciones de uso

De eigenlijke consumptie hangt af van het gebruikspatroon en de locatie van het apparaat. Totaal gros volume, (liters) 215 Bruikbare koelkast capaciteit (liters) 170 Bruikbare vriezer capaciteit (liters) 45 Klimaat classificatie N Omgevende temperatuur bereik, °C 16 – 32 Veilige opbergtijd in geval van een defect, uren 12 Vries capaciteit, kg/24h 3 Vries temperatuur, °C -18 Afmetingen (in mm) 1445 x 550 x 570 Gewicht, kg 51 Elektrische specificaties Zie waarderingsplaat Isolatie schuim Cyclopenthane Geluids emissie 40 dB(A) 48Frigorífico/Congelador Estimado Cliente, Antes de utilizar el aparato, el usuario debe leer detenidamente las siguientes instrucciones Conexión a la red eléctrica Debe conectar este aparato solamente a una toma de tierra instalada según las normas en vigor. Asegúrese de que la tensión de la red coincide con la tensión indicada en la placa de características. Este producto cumple con las directivas obligatorias que acompañan el etiquetado de la CEE. No utilice el aparato con un transformador o, junto con otros aparatos eléctricos, mediante un ● cable alargador. Para evitar el sonido de vibraciones, compruebe que el cable eléctrico no toca ninguna pieza de la ● parte posterior del congelador (por ejemplo el cambiador de calor). Información Este aparato es un frigorífico compresor con 2 prestaciones refrigerantes separadas, diseñado para la conservación a corto plazo de alimentos en el frigorífico y a largo plazo en el congelador. El aparato está clasificado como Clase de Clima 'N' (Normal) y está diseñado para el uso doméstico. Cumple todas las normas relevantes para aparatos frigoríficos domésticos. Instrucciones importantes de seguridad Para evitar el riesgo de accidentes personales o de averías en el aparato, este solo debe ser ● transportado con el embalaje original. Para desembalar e instalar el aparato, son necesarias 2 personas. El circuito de refrigeración del aparato contiene el refrigerante isobutano ● (R600a), un gas natural de alta compatibilidad medioambiental, que sin embargo es un gas combustible. Por ello, deberá asegurarse de que ninguno de los componentes del circuito de refrigeración resulta dañado durante el transporte y la instalación del aparato. Si el circuito de refrigeración resulta dañado, no encienda ni conecte el aparato a la red eléctrica, y aleje cualquier fuente de llamas o de ignición del entorno del gas refrigerante; después ventile sobradamente la habitación donde está el aparato. Advertencia: ● No dañe el circuito de refrigeración. Cualquier fuga de refrigerante podría dañar los ojos; también existe peligro de que se produzca la combustión del gas. Advertencia: ● mantenga los orificios de ventilación, del interior del aparato o de la estructura incorporada, libres de obstrucciones. Debe asegurarse suficiente ventilación en todo momento. Advertencia: ● no utilice ningún aparato externo (por ejemplo radiadores o radiadores de aire) para acelerar el proceso de descongelación; siga únicamente los métodos recomendados en este manual. El hielo obtenido del aparato durante la descongelación no es adecuado para el consumo ● humano. Advertencia: ● No utilice ningún aparato eléctrico (por ejemplo fabricadores de cubitos de hielo) en el interior del compartimento de conservación de alimentos del congelador, cuya utilización no esté permitida en estas instrucciones. Antes de conectar el aparato a la red eléctrica, este debe ser examinado con detalle para detectar ● cualquier desperfecto durante el transporte, incluido el cable eléctrico.

49El cable eléctrico debería examinarse con regularidad para detectar si ha resultado dañado. Si ● descubriera que está dañado, no debe utilizar el aparato. Para evitar el riesgo de incendio, no coloque ningún aparato termoeléctrico sobre el frigorífico. ● No colocar recipientes con líquido sobre el aparato: es importante evitar derramar o verter cualquier líquido que podría dañar el aislamiento eléctrico. En el congelador solo deberá conservar alimentos comúnmente utilizados para el consumo ● doméstico. Las sustancias alcohólicas se pueden conservar solo cuando están correctamente envasadas en ● recipientes cerrados y en posición vertical. Para evitar el riesgo de intoxicación, no consuma alimentos después de la fecha de caducidad ● indicada. Los alimentos descongelados no se pueden congelar por segunda vez. No se apoye ni coloque excesivo peso sobre las estanterías, los compartimentos, la puerta, etc. ● Proteja siempre el interior del congelador de cualquier llama o fuente de ignición. ● No almacene ninguna botella de cristal con bebidas carbonatadas u otro líquido congelable en el ● aparato: estas botellas pueden explotar durante el proceso de congelación. Desenchufe el cable eléctrico de la toma de pared ● en caso de funcionamiento defectuoso, - antes de descongelar el aparato, - durante su limpieza. - Este aparato no debe ser utilizado por ninguna persona (incluidos niños) con reducidas ● facultades físicas, sensoriales o mentales y tampoco por personas sin experiencia ni conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable y por su propia seguridad. Los niños deben estar bajo supervisión para garantizar que no juegan con el aparato. ● Para cumplir con las normas de seguridad y evitar peligros, cualquier reparación o modificación ● del aparato debe ser realizada por personal del servicio técnico autorizado, incluida la sustitución del cable eléctrico. Nos reservamos el derecho de incorporar modificaciones técnicas. ● Si el aparato no se utiliza durante un largo periodo de tiempo, recomendamos mantener la puerta ● abierta. Si el aparato se vende, se entrega a un tercero o se desecha en un punto de reciclaje apropiado, ● debe advertirse de la presencia de la sustancia aislante ‘ciclopentano’ y del refrigerante R 600 a. Descripción El aparato se compone de dos partes, el compartimento congelador y el compartimento frigorífico.

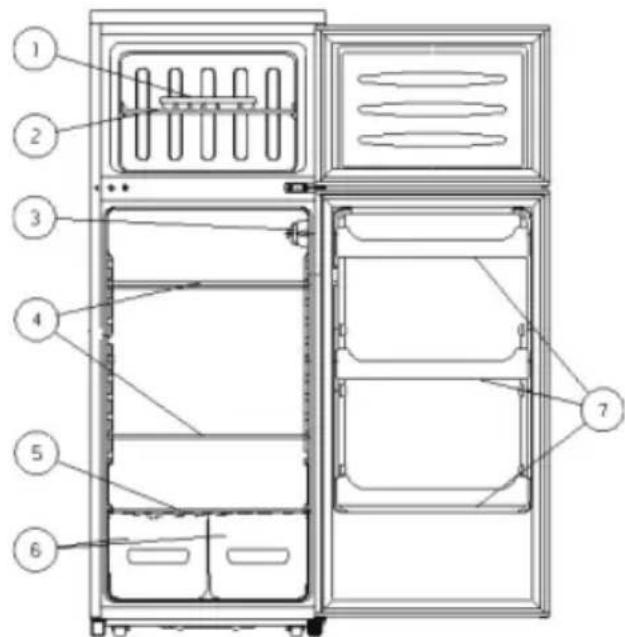

1. Fabricador de cubitos de hielo

2. Rejilla para la conservación de alimentos

3. Control de temperatura y luz interior

4. Estanterías para la conservación de alimentos

(de altura ajustable)

5. Estantería para la conservación de alimentos

6. Compartimentos para fruta/verdura

7. Zonas para la conservación de alimentos en la

puerta 50Puesta en marcha Retire por completo cualquier material de embalaje, incluidas las cintas adhesivas. – Precaución: – mantenga a los niños alejados del material de embalaje, porque podría ser peligroso, existe el peligro de asfixia. Antes de conectar a la red eléctrica, el aparato debe ser examinado detenidamente por si hubiera ● resultado dañado durante el transporte, incluido el cable eléctrico. Limpie el aparato siguiendo las instrucciones de la sección – Descongelación y limpieza incluida a continuación. Instalación El aparato se debe situar en una habitación seca y bien ventilada. Se debe poner en funcionamiento a una temperatura ambiental de 16 a 32 °C y una humedad relativa máx del 70 %. No exponga el congelador a la luz directa del sol, y no lo coloque cerca de ninguna fuente de calor (radiadores, cocinas, etc). La parte posterior y los lados deben estar separados de la pared al menos 10 cm. – Este aparato no se debe instalar dentro de un armario, y tampoco directamente bajo un armario, estantería u objeto similar enganchado en la pared. Compruebe que la puerta puede abrirse con un ángulo de 160°. Si existe un suelo irregular, los pies ajustables del aparato se pueden utilizar para compensar las irregularidades y asegurar una estabilidad óptima. El aparato se debe instalar con un ligero ángulo de modo que se incline hacia detrás: esto asegurará que la puerta cierre automáticamente y no permanezca abierta por error. No obstante, debe comprobar que los dos pies delanteros están ajustados a la misma altura. Ventilación El aire caliente de la parte posterior del congelador debe poder circular libremente. Por ello, debe comprobar que no se obstruye la circulación de aire detrás del aparato. Puerta reversible El diseño permite invertir la dirección de apertura de la puerta, es decir, las bisagras pueden estar en el lado derecho (instalación de fábrica) o en el izquierdo. Antes de invertir la dirección de apertura de la puerta, apoyar el aparato sobre la parte posterior. Pero deberá apoyarlo sobre una superficie blanda y uniforme para evitar dañar los tubos capilares. Precaución: Antes de invertir la dirección de apertura de la puerta, deberá apagar el aparato y desenchufar el cable eléctrico de la toma de corriente.

1. Retire la tapa de los tornillos.

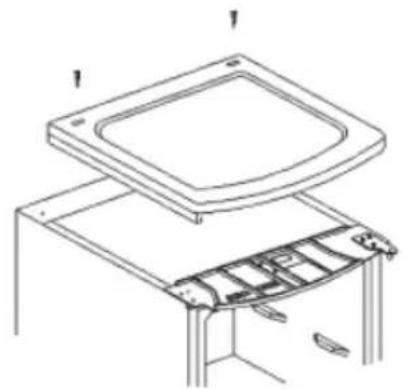

512. Extraiga los tornillos y retire la tapa superior del aparato.

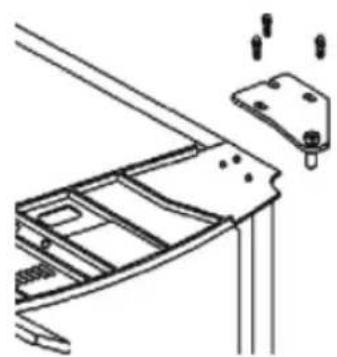

3. Extraiga la bisagra superior extrayendo los 3 tornillos. Quite la puerta superior y apóyela en una

superficie blanda para evitar rayarla.

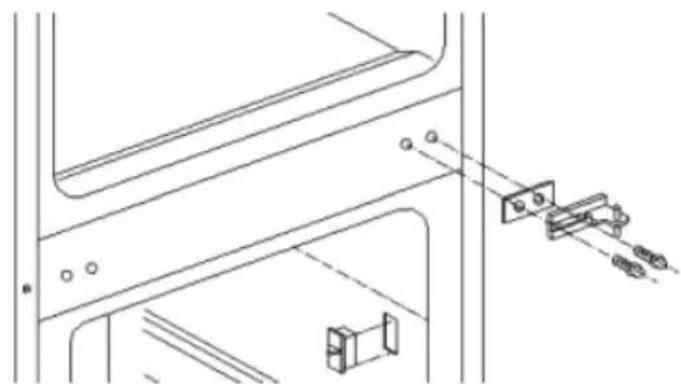

4. Extraiga los dos pernos que sujetan la bisagra central. Quite la puerta inferior y apóyela en una

superficie blanda para evitar rayarla.

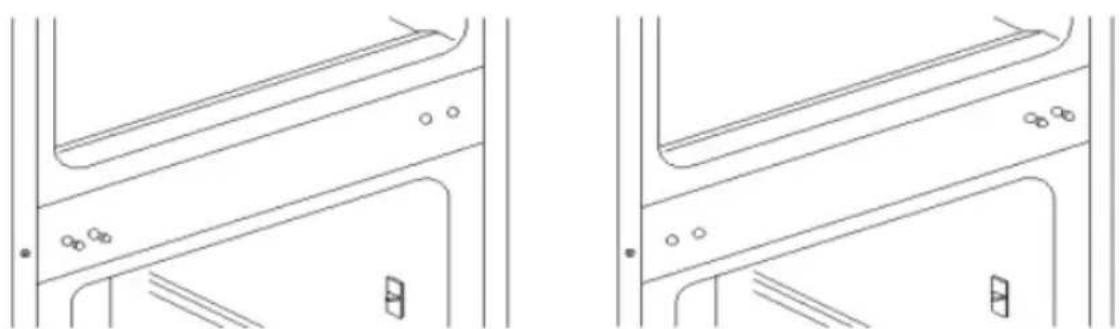

5. Retire la cubierta de relleno de los dos orificios de instalación de las bisagras en el lado izquierdo,

y colóquelas en la posición correspondiente del lado derecho.

526. Retire los dos pies ajustables y los tornillos que sujetan la bisagra inferior.

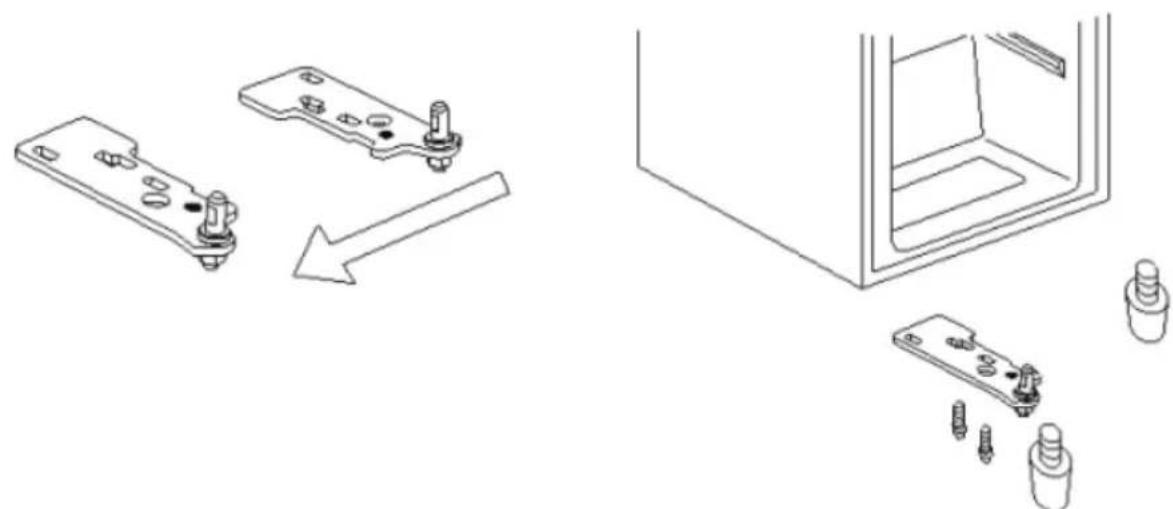

7. Extraiga la bisagra inferior y gírela 180°. Desenrosque el perno de la bisagra e instálelo en el lado

contrario de la bisagra. Ahora deberá instalar la bisagra inferior en el lado izquierdo. Vuelva a colocar los dos pies ajustables. Instale la puerta del congelador sobre el perno de la bisagra inferior.

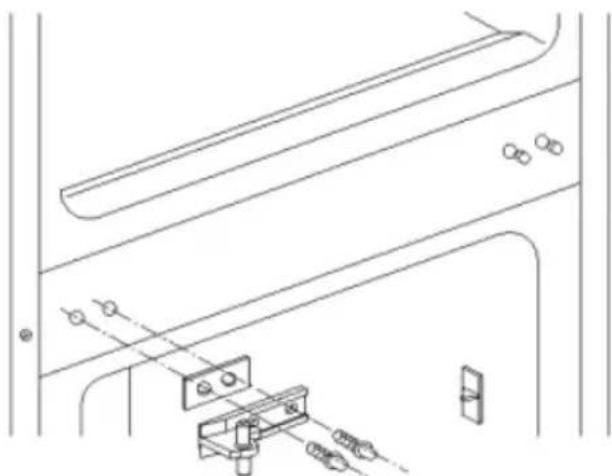

8. Gire la bisagra central 180°. Coloque el perno de la bisagra en la apertura correspondiente de la

puerta del compartimento congelador y ajústela instalando la bisagra central en el aparato. Instale la puerta del congelador sobre la bisagra central del aparato.

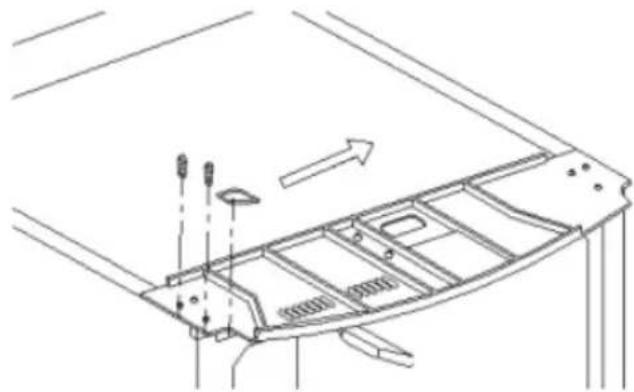

539. Retire los tornillos de la sección superior izquierda y vuelva a instalarlos en el lado contrario (el

lado derecho) del aparato. Retire la pieza de plástico de la esquina izquierda y colóquela sobre la esquina derecha.

10. Gire la bisagra superior 180°. Retire el perno y vuelva a colocarlo en el lado contrario de la

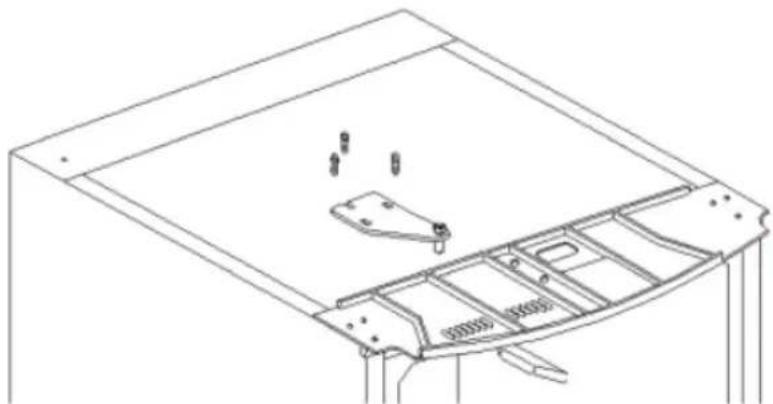

11. Coloque el perno de la bisagra en la apertura correspondiente de la puerta y ajústela instalando

la bisagra superior en el aparato

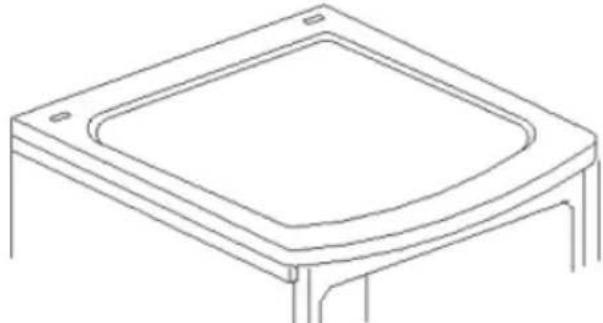

12. Vuelva a colocar la cubierta superior del aparato, instalando y ajustando los tornillos. Finalmente

instale las dos tapas de los tornillos. 54Advertencia Después de colocar el aparato en posición vertical, deberá esperar al menos dos horas antes de conectar el cable a la red eléctrica. Controles y luz interior El aparato se activa al conectarlo a la red eléctrica. Solo se apagará por completo al desenchufar el cable eléctrico de la toma de la pared. En la posición ‚0‘, la función de frío está desactivada, aunque el aparato todavía está conectado a la red eléctrica. La temperatura del compartimento principal del frigorífico se puede regular mediante el control de temperatura. La temperatura del compartimento principal se puede ajustar usando el control de temperatura. Recomendamos ajustar el control de temperatura primero en la posición 3. Después de un breve intervalo de tiempo, deberá comprobarse la temperatura real con un termómetro, y ajustar la temperatura si fuera necesario. Girando el control de temperatura en sentido de las agujas del reloj se disminuirá la temperatura, y girando en sentido contrario a las agujas del reloj se incrementará. Sustitución de la bombilla de la luz interior Apague el aparato desenchufando el cable eléctrico. – Utilice un destornillador adecuado para retirar los tornillos de la tapa de la bombilla. – Empuje la tapa levemente hacia la parte posterior y retírela. – Sustituya la bombilla defectuosa por otra nueva (máx. 15 W, tipo de casquillo E 14). – Vuelva a colocar la tapa e instale el tornillo. – Vuelva a conectar el aparato a la red eléctrica. – Congelación y conservación de alimentos Con una temperatura de funcionamiento de –18°C e inferior, los compartimentos del congelador – se pueden utilizar para conservar alimentos congelados o precongelados durante varios meses, para hacer cubitos de hielo y para congelar alimentos frescos. Los alimentos frescos (no congelados) o calientes no deben entrar en contacto con los alimentos – ya congelados; esto evitará que los alimentos congelados resulten parcialmente descongelados. Antes de proceder a la congelación, los alimentos frescos (carne, pescado, carne picada) deberán – ser divididos en porciones pequeñas adecuadas para el consumo después de la descongelación). Para la conservación de alimentos precongelados, debe prestarse mucha atención a la – información facilitada por el fabricante en el envase del alimento. Si esta información no se encuentra, no deberá excederse el periodo de conservación de 3 meses a partir de la fecha de compra. Al comprar alimentos congelados, verifique que están correctamente congelados, y que el envase – no está dañado. Para mantener la calidad de los alimentos ultracongelados, estos deben transportarse solo en – recipientes adecuados y después deben introducirse en el congelador sin demora. Al comprar alimentos congelados compruebe el envase con atención: si el envase muestra signos – de humedad, presenta burbujas o está abultado, esto indica que los alimentos no se han conservado correctamente y están estropeados. Los tiempos de conservación de los alimentos congelados dependen en gran medida de la – temperatura ambiente, la posición del control de la temperatura, el tipo de alimento y el tiempo transcurrido desde la tienda al congelador, pero sobre todo también de la frecuencia con la que se abre la puerta del congelador y del tiempo que permanece abierta. Siempre deberá seguir las instrucciones del envase del alimento, y no deberá exceder el periodo máximo de validez. Los materiales de los envases adecuados para los alimentos congelados son film de plástico – 55transparente (sin color) o bolsas de plástico transparente o papel de aluminio. Los materiales de los envases deben estar bien ventilados antes de su utilización y después deberá comprobarse su hermetismo antes de congelar los alimentos. Recomendamos que incluya una etiqueta en cada alimento conservado donde indique el tipo de alimento, la fecha de congelación y la fecha de caducidad. No introduzca alimentos en el congelador que no estén correctamente envasados. Los tiempos de congelación podrán disminuir dividiendo los alimentos en porciones inferiores. – No intente congelar bebidas carbonatadas, alimentos calientes y tampoco líquidos embotellados. – Los alimentos congelados se pueden descongelar dentro del frigorífico. De este modo, los – alimentos se descongelar lentamente conservando todo su sabor. Además, los alimentos congelados ayudan a mantener la temperatura interior del frigorífico al nivel adecuado. Las fechas de caducidad para los alimentos congelados se indican (en meses) en la siguiente tabla. No exceda estos periodos de conservación. Respete siempre la información facilitada por el fabricante del producto en cuestión. El tiempo de conservación disminuirá cuando la temperatura interior haya incrementado, por – ejemplo debido a un fallo de funcionamiento Compartimento del frigorífico La temperatura en el interior del frigorífico depende principalmente de la temperatura ambiental, – la posición del control de temperatura y la cantidad de alimentos conservados. Inicialmente, el control de temperatura se debe situar en la posición – 4. Si el efecto de frío es demasiado potente, puede reducirlo a la posición 1-3; si no es suficiente, increméntelo a 4-8. Si observa escarcha en la pared posterior, probablemente es debido a que la puerta se ha mantenido abierta durante demasiado tiempo, o se han introducido alimentos calientes en el frigorífico o el control de temperatura está en una posición demasiado alta. Los alimentos líquidos o de fuertes olores, y alimentos que absorben fácilmente olores fuertes – (por ejemplo queso, pescado, mantequilla), se deben conservar por separado o en recipientes herméticamente cerrados. Los plátanos no se deben conservar en el frigorífico porque son muy sensibles al frío. Los alimentos calientes deberán enfriarse a temperatura ambiental antes de introducirlos en – el frigorífico. Debido al modo de circulación del aire, distintas zonas del compartimento principal del – frigorífico tendrán distintas temperaturas. La zona más fría es la parte de la pared posterior y la parte inferior del compartimento principal, y aquí se deben conservar los alimentos delicados como el pescado, la carne cocinada o cruda y los embutidos. La zona menos fría es alrededor de la puerta en la parte más alta del compartimento principal del frigorífico, y es adecuada para conservar queso y mantequilla. De ese modo, el queso conservará 56su sabor, y la mantequilla se podrá untar fácilmente. Compruebe siempre que la puerta está correctamente cerrada y que la goma de la puerta no está – obstruida por alimentos conservados en el compartimento principal ni en la puerta. Hacer cubitos de hielo Se incluye una bandeja especial para hacer cubitos de hielo. Llene la bandeja de agua potable hasta 3/4 de su capacidad total e introdúzcala en el congelador. Los cubitos de hielo se pueden extraer con facilidad de la bandeja si ésta se mantiene a temperatura ambiente durante 5 minutos. Descongelación y limpieza Precaución: Desenchufe siempre el cable eléctrico de la toma de corriente antes de proceder a – la limpieza o descongelación del aparato. La superficie interior y todos las piezas de plástico deberán mantenerse limpias y sin restos de – grasa, sustancias ácidas, salsas, etc. Sin embargo, si alguna de estas piezas se ensucia accidentalmente, deberá limpiarse inmediatamente con agua templada y jabón o detergente suave. Después secar todas las piezas con un paño seco. Las zonas de cierre de la puerta se deben limpiar con frecuencia. – El condensador del aparato se debe limpiar al menos una vez al año con un cepillo blanco, un – paño limpiador electroestático o una aspiradora. En caso contrario, el polvo acumulado incrementará el consumo de energía. Todos los accesorios se pueden limpiar usando agua templada y detergente. – No introducir en el lavavajillas. Observación: – No utilizar sustancias limpiadoras granuladas y tampoco sustancias limpiadoras ácidas o con alcohol. Recomendamos no utilizar paños o estropajos ásperos. No utilizar aparatos eléctricos, como aparatos de limpieza al vapor, para descongelar o limpiar el frigorífico. Compartimento del frigorífico El frigorífico se descongela automáticamente durante su funcionamiento. Cualquier acumulación de hielo en la parte posterior del compartimento se descongelará durante los periodos en que el compresor no esté activo. El agua derretida pasará por el canal de drenaje y se acumulará en la bandeja de evaporación desde donde se absorberá en el aire. Para permitir que el agua derretida fluya libremente, siempre deberá comprobar que el canal y la ● apertura de salida del compartimento están limpias. El canal de drenaje se debe limpiar con frecuencia. Para evitar la formación de olores desagradables, el compartimento y las estanterías se deben ● limpiar al menos una vez al mes usando agua templada y, si es necesario, un detergente suave. Desconecte siempre el aparato de la red eléctrica antes de proceder a su limpieza. No retire ni dañe la placa de características del interior del compartimento durante la limpieza. Compartimento del congelador Para evitar la acumulación de hielo con un grosor superior a 5mm, el compartimento del congelador se debe descongelar al menos dos veces al año. Proceda del modo siguiente: desenchufe el cable eléctrico de la toma de corriente para desenchufar el aparato de la red – eléctrica. extraiga todos los alimentos del congelador, colóquelos en un recipiente de plástico, añada bolsas – reutilizables de hielo precongeladas y tape el recipiente para mantener la temperatura interior. mantenga la puerta del congelador abierta. – 57Advertencia: no utilice ningún aparato externo ni otros medios (radiadores o radiadores de aire) para acelerar el proceso de descongelación. Después de la descongelación, el congelador deberá limpiarse a fondo con agua templada, y si fuera necesario, un detergente suave. Después deberá secarlo con un paño y ventilarlo antes de utilizarlo de nuevo. Resolución de problemas Cuando el aparato esté encendido se escucharán ciertos sonidos típicos. Estos sonidos son: producidos por el motor eléctrico en el interior del compresor; – cuando el compresor esté funcionando el nivel del sonido será ligeramente superior durante un periodo de tiempo. producidos por el flujo del agente refrigerante a través del circuito. – La siguiente tabla incluye los posibles fallos en el funcionamiento, las causas probables y las soluciones. Si se presenta un fallo en el funcionamiento, compruebe primero si puede solucionarlo usando esta tabla. Si el problema persiste, desconecte el aparato de la red eléctrica y póngase en contacto con el Departamento de Servicio Técnico. Problema Causa posible y solución El aparato está conectado a la red eléctrica, pero no funciona. La toma eléctrica no tiene suministro, o existen problemas de contacto. Compruebe la toma de pared y la clavija. Se escuchas sonidos anormales durante el funcionamiento. El aparato está incorrectamente instalado (por ejemplo está sobre un suelo irregular) o hay contacto entre el circuito refrigerante posterior y el cable eléctrico, la pared u otro objeto o superficie. Verifique que ha seguido correctamente todas las instrucciones de instalación de este manual. El agua se acumula en la parte inferior del aparato. El sistema de drenaje de agua está bloqueado. Retire la obstrucción y limpie el sistema. Transporte del aparato El aparato se debe transportar solo en posición vertical. No inclinarlo a más de 45°. Durante el transporte, compruebe que el aparato está perfectamente sujeto y protegido contra golpes, vibraciones y desplazamientos. Desechar el aparato Este aparato ha sido fabricado con materiales reciclables. Después de desenchufar el cable eléctrico de la toma de la pared, el aparato deberá hacerse inservible cortando el cable eléctrico antes de desechar el aparato en un punto de recogida de desechos especiales según la regulación local. El refrigerante y el producto químico de la espuma aislante se deberán desechar a través de una agencia competente. Extreme las precauciones para no dañar el circuito de refrigeración antes de entregar el aparato en el punto de recogida competente. Garantía Este producto está garantizado por un período de dos años, contado a partir de la fecha de compra, contra cualquier defecto en materiales o mano de obra. Esta garantía sólo es válida si el aparato ha 58sido utilizado siguiendo las instrucciones de uso, sempre que no haya sido modificado, reparado o manipulado por cualquier persona no autorizada o haya sido estropeado como consecuencia de un uso inadecuado del mismo. Naturalmente esta garantía no cubre las averías debidas a uso o desgaste normales, así como aquellas piezas de fácil rotura tales como cristales, piezas cerámicas, etc. Esta garantía no afecta a los derechos legales del consumidor ante la falta de conformidad del producto con el contrato de compraventa. Información necesaria para el Servicio de Asistencia Técnica Si es necesario reparar el aparato, póngase en contacto con nuestro Servicio de Asistencia Técnica, facilitando información detallada sobre el problema y citando el número de artículo KS ... incluido en la placa de características del aparato (ver la imagen). Esta información ayudará a gestionar su petición eficientemente. Si el aparato no funciona correctamente o se presenta otro problema, póngase en contacto con el Departamento de Atención al Cliente. La dirección se incluye en el apéndice de este manual. Especificaciones técnicas Núm. de Artículo KS 9765 Tipo de aparato Frigorífico/Congelador Clasificación de eficiencia energética según la directiva 94/2 EC A+ Consumo : kWh/24 h kWh/año

El consumo actual depende del tipo de uso y la ubicación del aparato. Volumen total bruto, (litros) 215 Capacidad utilizable del frigorífico (litros) 170 Capacidad utilizable del congelador (litros) 45 Clasificación N Temperatura ambiental, °C 16 – 32 Tiempo máximo de conservación en caso de funcionamiento defectuoso, h
