BRUKSANVISNING BES710 BLACK & DECKER

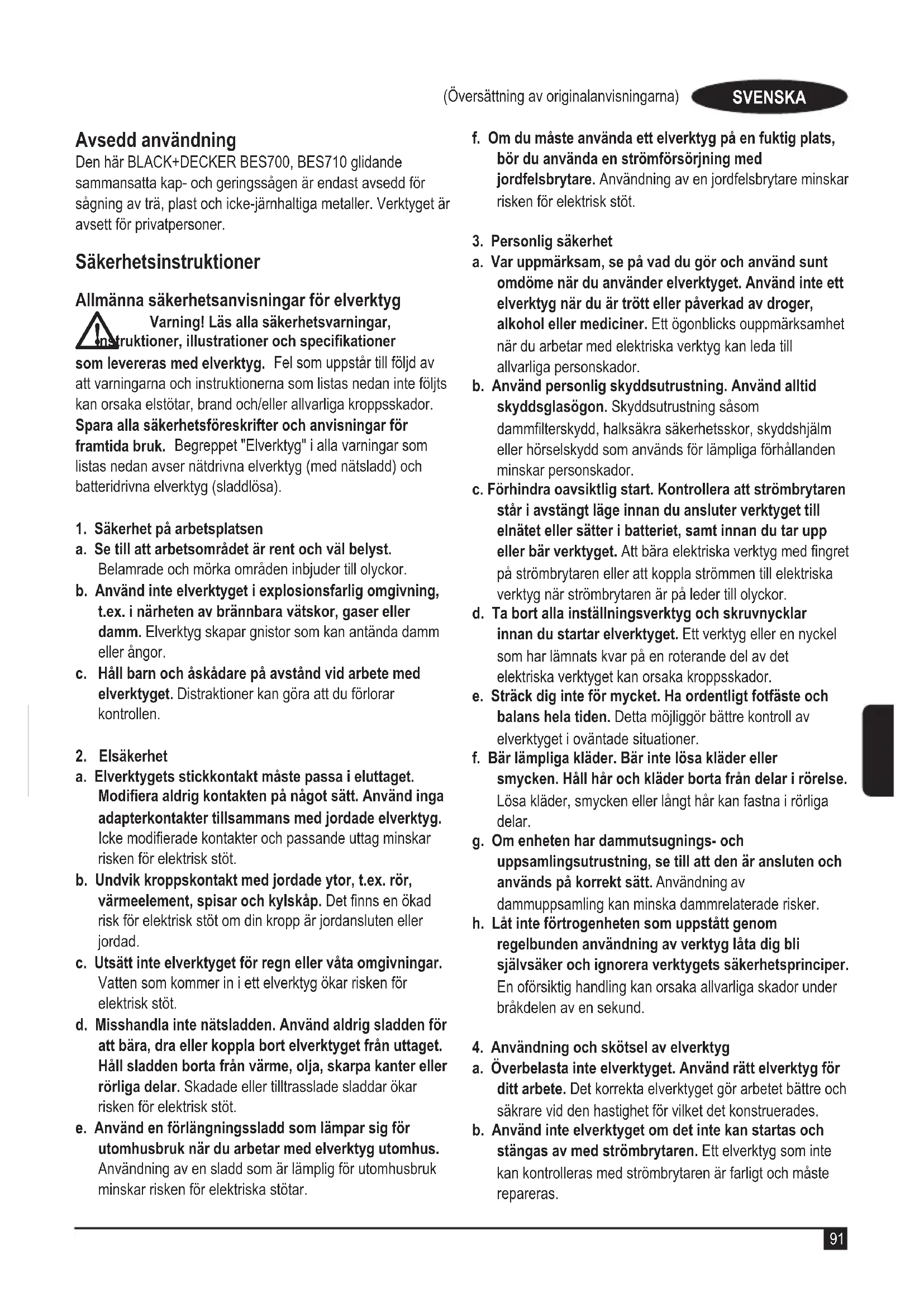

Varning! Läs alla säkerhetsvarningar, instruktioner,illustrationerochspecikationer som levereras med elverktyg. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "Elverktyg" i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Se till att arbetsområdet är rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c. Håll barn och åskådare på avstånd vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen.

a. Elverktygets stickkontakt måste passa i eluttaget. Modieraaldrigkontaktenpånågotsätt.Användinga adapterkontakter tillsammans med jordade elverktyg. Icke modierade kontakter och passande uttag minskar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c. Utsätt inte elverktyget för regn eller våta omgivningar. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d. Misshandla inte nätsladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e. Använd en förlängningssladd som lämpar sig för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar. f. Om du måste använda ett elverktyg på en fuktig plats, bör du använda en strömförsörjning med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammlterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med ngret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador. e. Sträck dig inte för mycket. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår och kläder borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g. Om enheten har dammutsugnings- och uppsamlingsutrustning, se till att den är ansluten och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker. h. Låt inte förtrogenheten som uppstått genom regelbunden användning av verktyg låta dig bli självsäker och ignorera verktygets säkerhetsprinciper. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.92 (Översättning av originalanvisningarna) SVENSKA c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörs byts ut eller elverktyget ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d. Förvara elverktyg utom räckhåll för barn och låt inte personer som är ovana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga i händerna på ovana användare. e. Underhålla elverktyg och tillbehör. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f. Håll skärande verktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera. g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsförhållandena och det arbete som ska utföras beaktas. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer. h. Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och feta ytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

a. Låtenkvaliceradreparatörsombaraanvänder identiska reservdelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles. Säkerhetsinstruktioner för geringssågar uGeringsssågar är avsedda att såga trä och träliknande produkter, den kan inte användas med slipande kapskivor för sågning av metallhaltiga material såsom stänger, stag, stolpar etc. Slipdamm gör att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor från slipande kapningar kommer att bränna det nedre skyddet, spåninsatsen och andra platsdelar. uAnvänd tvingar för att stödja arbetsstycket när så är möjligt. Om arbetsstycket stöds för hand måste du hålla din hand minst 100 mm från sidorna på sågklingan. Använd inte denna såg för att såga delar som är alltför små för att säkert klämmas fast eller hållas för hand. Om handen placerar alltför nära sågklingan nns risk för skador från kontakt med klingan. uArbetsstycket måste vara stationärt eller klämmas fast eller hållas mot både anslaget och bordet. Mata inte in arbetsstycket mor klingan eller såga på ”fri hand” på något sätt. Okontrollerade eller rörliga arbetsstycken kan kastas iväg i hög hastighet och orsaka skador. uSkjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att göra en kapning, lyft upp såghuvudet och dra ut det över arbetsstycket utan att såga, starta motorn, tryck ned såghuvudet och skjut sågen genom arbetsstycket. Sågning vid dragningen kommer troligtvis att göra att klingan klättra ovanpå arbetstycket och på ett våldsamt sätt kasta klingmontaget mot operatören. uKorsa aldrig din hand över den avsedda såglinjen, varken framför eller bakom sågklingan. Stödjande av arbetsstycker med ”korsade händer” d.v.s. hålla fast arbetsstycket till höger om sågklingan med vänstra handen eller vice versa är mycket farligt. uSträck dig inte bakom anslaget med någon hand närmare än 100 mm från någon sid av sågklingan för att ta bort träskräp eller av någon annan anledning medan klingan snurrar. Närheten av handen till sågklingan är inte alltid uppenbart och du kan skadas allvarligt. uInspektera arbetsstycket innan sågningen. Om arbetsstycket är böjt eller skevt, kläm fast det med den böjda sidan riktad mot anslaget. Se alltid till attdetintennsnågotgapmellanarbetsstycket, anslaget och bordet längs med såglinjen. Böjda eller skeva arbetsstycket kan vrida sig eller skifta läge och orsaka klämning på den snurrande sågklingan under sågningen. Det får inte nnas några spikar eller främmande föremål i arbetsstycket. uAnvänd inte sågen innan bordet rensats från alla verktyg, träskräp etc. förutom arbetsstycket. Smått skräp eller lösa trädelar eller andra föremål som kommer i kontakt med den snurrande klingan kan kastas iväg i hög hastighet. uSåga endast ett arbetsstycke i taget. Staplade era arbetsstycken kan inte korrekt klämmas fast eller byglas och kan göra att klingan kärvar eller föryttas under sågningen. uSe till att geringssågen är monterad eller placerad på en plan och fast arbetsyta innan användning. En plan och fast arbetsyta minskar risken för att geringssågen blir ostadig. uPlanera ditt arbete. Varje gång som du ändrar inställningen för lutningen eller geringsvinkeln se till att det justerbara anslaget ställs in korrekt för att stödja arbetsstycket och inte kommer att störa klingan eller skyddssystemet. Utan att slå på verktyget och utan arbetsstycket på bordet, ytta sågklingan genom en komplett simulerad sågning för att garantera att det inte nns några hinder eller risker för att såga i anslaget.93 (Översättning av originalanvisningarna) SVENSKA uTillhandahåll adekvat stöd såsom bordsförlängning, sågbockar etc. för ett arbetsstycke som är bredare eller längre än bordsskivan. Arbetsstycken som är längre eller bredare än geringssågbordet kan tippa om de inte stöds säkert. Om den avsågade delen eller arbetsstycket tippar kan det lyfta det nedre skyddet eller kastas iväg av den snurrande klingan. uAnvänd inte en annan person som ett substitut för bordsförlängning eller som ytterligare stöd. Instabilt stöd för arbetsstycket kan göra att klingan kläms fast eller att arbetsstycket föryttas under sågningen och dra in dig eller din hjälpreda in i den snurrande klingan. uDen avsågade delen får inte klämmas fast eller pressas på något sätt med något hjälpmedel mot den snurrande klingan. Vid begränsad längd, d.v.s. användning av längdstopp kan den avsågade delen kilas fast mot klingan och kastas iväg våldsamt. uAnvänd alltid en klämma eller tving som är designad att korrekt stödja material såsom stänger eller rörledningar. Stänger har en tendens att rulla medan de sågas och gör att klingan biter fast och drar arbetet med dina händer in i klingan. uLåt klingan nå dess fulla hastighet innan kontakt med arbetsstycket sker. Detta kommer att minska risken för att arbetsstycket kastas iväg. uOm arbetsstycket eller klingan kläms fast, stäng av geringssågen. Vänta till alla rörliga delar stannat och koppla ifrån kontakten från strömkällan och/eller ta bort batteripaketet. Arbeta sedan på att ta bort det fastklämda materialet. Att fortsätta att såga med ett fastklämt arbetsstycke kan göra att kontrollen förloras eller att geringssågen skadas. uEfter att sågningen avslutats, håll ned såghuvudet och vänta på att klinga skall stoppa innan du tar bort den avsågade delen. Att sträcka ut handen nära den roterande klingan är farligt. Ytterligare säkerhetsinstruktioner för geringssågar uHåll i handtaget ordentligt när du gör ett ofullständigt snitt eller när du släpper brytaren innan såghuvudet är helt i det nedre läget. Sågens bromsverkan kan få såghuvudet att plötsligt dra nedåt, vilket medför risk för skada. uAvsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget, kan personer och/ eller egendom ta skada. uAnvänd inte spruckna, böjda, skadade eller deformerade klingor. uByt sågplattan när den är sliten.uAnvänd inte klingor med större eller mindre diameter än rekommenderat. För korrekt klingklassicering se tekniska data. Använd endast klingor som speciceras i denna manual som uppfyller EN 847-1. uAnvänd inte sågklingor som är tillverkade av snabbstål (HSS).

Varning! Kontakt med eller inandning av damm från sågningen kan skada den som använder verktyget och andra i närheten vid kontakt eller inandning. Använd en specialkonstruerad ansiktsmask som skyddar mot damm och ångor och se till att personer som vistas inom eller i närheten av arbetsområdet också är skyddade. uArbeta aldrig med material som innehåller asbest. Asbest anses vara cancerframkallande. uBär handskar när du hanterar sågklingor och grova material (sågklingor ska bäras i en hållare när det är möjligt). uAnvänd hörselskydd för att minska risken för hörselskador.uAnvänd om möjligt specialkonstruerade och bullerdämpande klingor. uAnvänd ögonskydd för att minska risken för personskador.uAnvänd den medföljande dammpåsen när du sågar i trä.uHåll elverktyget i de isolerade greppytorna när arbete utförs där sågtillbehöret kan komma i kontakt med dolda elledningar eller dess egen sladd. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elstöt uVälj korrekt sågklinga för det material som skall sågas.uAnvänd inte maskinen utan att montera skyddet. Använd inte maskinen om skyddet inte fungerar eller inte rätt underhållet. uSe till att armen sitter säkert fast vid geringssågning.uInnan varje sågning se till att maskinen är stabil.uHåll handtagen torra, rena och fria från olja och fett.uHåll området runt maskinen välordnat och fritt från löst material, t.ex. spån och spillbitar. uSe till att maskinen och arbetsområdet har tillräcklig allmän- eller direktbelysning. uLåt inte oerfarna personer använda den här maskinen.uKontrollera att klingan är korrekt monterad innan användning. Se till att klingan roterar i korrekt riktning. Håll klingan vass. Följ anvisningen för smörjning och byte av tillbehör. uSe till att hastigheten som markerats på sågklingan är minst lika med den hastighet som är markerad på sågen. uSe till att alla distanser och spindelringar som används är lämpliga för det syfte som anges av BLACK+DECKER. uReparation av vägledningssystemet för såglinjen ska utföras av auktoriserad BLACK+ DECKER servicepersonal.94 (Översättning av originalanvisningarna) SVENSKA uTa bort maskinen från elnätet innan något underhåll utförs eller när klingan byts. uUtför aldrig rengöring, underhåll eller borttagning av spillbitar eller andra delar av arbetsstycket inom kapområdet när maskinen är igång och såghuvudet inte är i viloläge. uNär så är möjligt montera alltid maskinen på en bänk. uSe till att alla låsrattar och handtag är ordentligt åtdragna innan du börjar arbeta. uAnvänd aldrig sågen utan bordsinlägg. uFörsök aldrig att snabbt stoppa maskinen när den roterar genom att slå ett verktyg eller liknande mot klingan eftersom det kan leda till allvarliga olyckor. uLäs bruksanvisningen innan du använder eller monterar något tillbehör. Felaktig användning av ett tillbehör kan orsaka skador. uHöj upp klingan från arbetsstycket innan du släpper upp strömbrytaren. uKila aldrig fast något mot äkten för att hålla motoraxeln. uKlingskyddet på dig såg kommer automatiskt att lyftas när armen förs ned, det kommer att sänkas över klingan när armen höjs. Skyddet kan lyftas för hand vid installation eller borttagning av klingor eller för inspektion av sågen. Höj aldrig klingskyddet manuellt om inte maskinen är avstängd. uKontrollera regelbundet att motorns luftöppningar är rena och fria från spån. uSe alltid till att elverktygets varningsskyltar går att läsa. uStå aldrig på elverktyget. Elverktyget kan tippa över eller du kan komma åt sågklingan, vilket kan leda till allvarliga skador. uVidrör aldrig sågklingan innan den har svalnat. Sågklingan blir mycket varm under arbetet. uUndvik att bitar kastas iväg genom att dra ut sågens nätsladd så att den inte startas oavsiktligt och ta sedan bort småbitar. uKontrollera att klingskyddet fungerar korrekt innan användning och efter underhåll. Denna kontroll måste göras med sågen avstängd och nätsladden urdragen. Armen måste höjas och sänkas för att säkerställa att skyddet täcker klingan och att klingan inte kommer i kontakt med skyddet. Om skyddet inte fungerar på rätt sätt ska det repareras av en utbildad reparatör. Kontakta BLACK+DECKER kundtjänst för att hitta närmaste återförsäljare. uDen här geringssågen har designats endast för sågning av trä, plast och icke-järnhaltiga metaller. Använd inte sågen för att såga andra material än de som rekommenderas av tillverkaren. uVidrör aldrig sågklingan innan den har svalnat. Sågklingan blir mycket varm under arbetet.

Varning! Sågning i plast, savtäckt trä eller annat material kan orsaka att smält material ackumuleras på klingspetsarna och själva sågklingan vilket ökar risken för att klingan överhettas och kärvar under sågningen. Återstående risker Följande risker följer med användning av sågar: Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar: uSkador orsakade av att roterande/rörliga delar vidrörs. uHörselnedsättning. uOlycksrisker som orsakas av den roterande klingans oskyddade delar. uRisk för skador som uppstår vid byte av delar, klingor eller tillbehör. uRisk att ngrar kläms när skydden öppnas. uHälsofara orsakade av inandning av damm som uppkommer vid sågning av trä, särskilt ek, bok och MDF. uSkador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period. Buller De uppgivna bullervärdena har uppmätts i enlighet med en standardtestmetod och kan användas för jämförelser med andra verktyg. De angivna bullervärdena kan även användas för en preliminär bedömning av exponeringen. Varning! Bullervärdena under faktisk användning av elverktyget kan skilja sig från de uppgivna värdena beroende på hur verktyget används, särskilt vilka typer av arbetsstycken som behandlas. Varning! Använd alltid personliga hörselskydd. Under vissa omständigheter och vid användning kan buller från denna produkt bidra till hörselskador. Var uppmärksam på följande faktorer som påverkar exponeringen för buller: uAnvänd sågklingor som konstruerats för att minska bullernivån, uAnvänd endast väl slipade sågklingor och uAnvänd särskilt designade bullerreducerande sågklingor. Etiketter på verktyget Följande symboler tillsammans med datumkoden är synliga på verktyget: Varning! Läs bruksanvisningen före använd- ning för att minska risken för personskador. Använd säkerhetsglasögon eller skyddsglasögon95 (Översättning av originalanvisningarna) SVENSKA Bär hörselskydd Använd en andningsmask Denna produkt får inte användas av barn under 16 år Håll alltid händerna undan från klingan Handfri zon - håll ngrar och armar borta från roterande sågklingor Bär handskar när du hanterar sågklingor Titta inte direkt in iarbetslampan Utsätt den inte för regn. Koppla ifrån elkontakten om sladden skadas eller trasslar ihop sig. Elsäkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid så att spän- ningen på nätet motsvarar den spänning som nns angiven på märkplåten. u Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER- verkstad för att undvika farliga situationer. Spänningsfall Inkopplingsströmmar orsakar korta spänningsfall. Annan utrustning kan påverkas under ogynnsamma strömförhållanden. Om spänningskällans systemimpedans är lägre än 0,178 Ω kommer sannolikt inga störningar att inträffa. Använda förlängningssladd Använd alltid en godkänd förlängningssladd som klarar verktygets ineffekt (se Tekniska data). Innan du använder sladden, kontrollera att den inte är skadad, sliten eller nött. Byt ut förlängningssladden om den är skadad eller defekt. Om du använder en sladdvinda, vira alltid av sladden fullständigt. Om du använder en förlängningssladd som inte är lämplig för verktyget eller som är skadad eller defekt ökar risken för brand och elektriska stötar. Funktioner Detta verktyg har några eller samtliga av följande funktioner.

4. Tving för arbetsstycke

5. Bordsförlängarskena

15. Monteringsplatta säkerhetsskydd

17. Låsstift såghuvud

20. Säkerhetsfrigöringsspak

21. Skärlinjebelysning på/av-knapp

28. Låsskruv glidstång

29. Djup på sågskruv

33. Låsskruv förlängarskena

35. Låsskruv glidanslag

Montering Din geringssåg är delvis monterad i kartongen. uÖppna lådan och lyft ut sågen. u Placera sågen på en jämn och plan yta såsom en arbetsbänk eller ett stadigt bord. u Utforska monteringsdiagrammet på sidan 2 i denna manual för att bekanta dig med sågen och dess olika delar. Sektionen om inställningar kommer att referera till dessa termer och du måste veta vad och var delarna nns. u När verktyget sänds låses handtaget i sänkt läge med såghuvudets låsstift (17). Dra ut såghuvudets låsstift (17) och rotera det 90º, antingen medurs eller moturs, såsom visas i bild A.96 (Översättning av originalanvisningarna) SVENSKA u Låsratten för gering (9) är inte monterad vid leverans. Ta bort låsratten för gering (9) från förpackningen och skruva fast den på sågen, se bild B för position. Bordsförlängarskena (bild C och D) Din geringssåg levereras med 2 bordsförlängarskenor (5) för att stödja långa överhängande arbetsstycken. uDra bordsförlängarskenan (5) till önskad längd för arbetsstycket som visas i bild C. uSäkra i läge genom att dra åt förlängningsskenans låsskruv (33) som visas i bild D. uUpprepa processen på motsatt sida. Stödstativ - BES710 endast (bild E) Din BES710 geringssåg levereras med 1 stödstativ (3) som nns på baksidan av enheten förbättra stabiliteten. Bänkmontering (bild F) Geringssågen kan bultas med fyra bultar (6a) (medföljer ej) till en jämn och stabil yta med hjälp av bulthålen (6) som nns i verktygsbasen. Detta kommer att bidra till att förhindra tippning och eventuell skada. Dammuppsamling (bild G) Användningen av dammpåsen (23) gör kapningen ren och dammsugning enkel. uFör att fästa dammpåsen (23), sätt den på dammunstycket (23a). uNär dammpåsen (23) är ungefär halvfull, ta bort den från verktyget. uTöm dammpåsen på dess innehåll, knacka lätt på den för att avlägsna partiklar som klibbar fast på insidan som kan hindra ytterligare uppsugning. Notera: Om du ansluter en verkstadsdammsugare till din såg kan effektivare och renare arbeten utföras. Installera klämman för arbetsstycket (bild H) uSätt i klämman (4) i hålet (4c) bakom anslaget. Klämman måste vara riktad mot baksidan av geringssågen. Spåret på klämstaven ska vara hel isatt i basen. Se till att skåran är helt isatt i basen hos geringssågen. Om skåran är synlig är klämman inte fastsatt. uRotera klämman 180º mot fronten på geringssågen. uLossa ratten (4b) för att justera klämman uppåt eller nedåt, använd sedan ninställningsratten (4a) för att fästa klämman på arbetsstycket. Notera: Placera klämman på motsatt sida av basen vid fasning. GÖR ALLTID TOMKÖRNINGAR (UTAN STRÖM) INNAN DEN SLUTLIGA SÅGNINGEN SÅ ATT DU KAN KONTROLLERA KLINGANS VÄG. SE TILL ATT KLÄMMAN INTE ÄR I VÄGEN FÖR SÅGEN ELLER SKYDDEN. Byta eller installera en ny sågklinga (bild I, J,

Varning! För att minska risken för allvarliga personskador stäng av verktyget och koppla bort det från strömkällan innan det yttas, tillbehör ändras eller några inställningar görs. Varning! Tryck aldrig ned spindellåsknappen (31) när klingan är ansluten till ström eller i rörelse. Varning! Såga aldrig järnhaltig metall (innehåller järn eller stål) eller murverk eller bercementprodukter med denna geringssåg. Avlägsnande av klingan uKoppla ifrån sågen uLyft upp armen till det översta läget och lyft upp skyddet (14) så långt som möjligt. uLossa, men ta inte bort, skyddskonsolens skruv (13c) förrän konsolen kan lyftas tillräckligt för att komma åt klingskruven (13a). Nedre skyddet kommer att fortsätta vara upphöjt på grund av positionen på skyddskonsolens skruv som visas i bild I. uTryck in spindellåsknappen (31) medan sågklingan försiktigt roteras för hand tills låset aktiveras som i bild J. uFortsätt att hålla knappen intryckt, använd den andra handen för att med den medföljande nyckeln (30) lossa klingans skruv (13a). (Vrid medurs, vänstergängat.) uTa bort klingskruven (13a), den yttre klämbrickan (13d), klingan (13) och klingadaptern (13e) om sådan används. Den inre klämbrickan (13f) kan lämnas kvar på spindeln. Installera en klinga uKoppla ifrån sågen uMed armen lyft, skyddet hållt öppet och skyddshållaren öppen, placera klingan på spindeln på klingadaptern och placera den på den inre klingklämman med tänderna nederst på klingan pekande bakåt på sågen. uMontera den yttre klämbrickan på spindeln. uMontera klingskruven och aktivera spindellåset, dra åt skruven med den medföljande nyckeln (vrid moturs, vänstergängad). Inställning av geringsvinkeln (bild L) uLossa handtaget (9) genom att vrida det moturs. uAnvänd geringslåsfrikopplingen (32) för att ytta vridbordet (11) till läget där pekaren (7) pekar på önskad vinkel på geringsskalan (26), dra åt handtaget medurs. uDen justerbara stödfoten (24) är för att hålla verktyget i balans. Efter varje justering av geringsvinkel ska du vrida vredet mot foten medurs eller moturs tills dess botten berör marken. Det nns två positioner beroende på djupet på din arbetsbänk.97 (Översättning av originalanvisningarna) SVENSKA Fräsdjup Om du vill skära ett spår kan du ställa in sågdjupet med sågskruven (29) eller klingan. uVrid sågdjupsskruven (29) och xera med låsmuttern. Justering av anslag Innan vinkelsågning, se till att ingen del av verktyget kommer i kontakt med anslaget (12) när du sänker och lyfter handtaget helt och hållet vid någon position och drar eller skjuter vagnen hela vägen vid den lägsta positionen. Innan du använder verktyget, kontrollera att glidanslaget är ordentligt fastsatt av glidanslagslåsskruven (35). Varning! När du utför vinkelsågning skjuter du glidanslaget åt vänster och säkrar. I annat fall kommer det att komma i kontakt med klingan eller en del av verktyget, vilket kan orsaka allvarliga skador på operatören. Detta verktyg är utrustat med glidanslag som normalt bör placeras centralt. När du utför vinkelkapning vänster ska du dock ställa in den till vänsterpositionen om verktygshuvudet kommer i kontakt med det. När vinkelkapningen är slutförd, glöm inte att föra tillbaka glidanslaget till ursprungsläget och säkra det genom att dra åt glidanslagets låsskruv (35) ordentligt. Inställning av fasvinkeln (bild M) Vid lutning av vagnen till vänster, lossa spaken (2) på baksidan av verktyget moturs. Lås upp armen genom att trycka handtaget ganska kraftigt i endast en riktning. uVik sågklingan tills pekaren (25) pekar på önskad vinkel på fasskalan (27). uDra åt spaken (2) medurs för att fästa armen. Varning! Vid lutning av sågbladet, var noga med att höja handtaget helt. Efter att fasvinkeln ändrats, säkra alltid armen genom att dra åt spaken medurs. Varning! Vid lutning av sågklingan, var alltid medveten om huvudets vikt och se till att det inte välter över. Omkoppling (bild N) Försiktighet! Innan verktyget kopplas in, kontrollera alltid att brytaren (19) aktiveras korrekt och återgår till AV-positionen när den släpps. uFör att starta verktyget, skjut säkerhetsspaken (20) till höger med pekngret. uTryck på brytaren (19). uFör att stoppa verktyget, släpp brytaren (19). Varning! Använd aldrig verktyg utan en helt fungerande brytare. Ett verktyg med en trasig brytare är MYCKET FARLIGT och måste repareras före användning. Användning av vägledningssystemet för såglinjen (bild N) Notera: Geringssågen måste anslutas till en strömkälla. Vägledningssystemet för såglinjen har en på/av brytare (21). Vägledningssystemet för såglinjen är oberoende från geringssågens brytare. Lampan behöver inte vara tänd för att arbeta med sågen. Sågning efter ett bentligt pennstreck på ett arbetsstycke: uSlå på vägledningssystemet för såglinjen, dra sedan ned drifthandtaget (18) för att föra klingan närmare arbetsstycket. Skuggan från klingan kommer att visas på arbetsstycket. uRikta in pennstrecket mot klingans skugga. Du kan behöva ställa in gerings- eller fasvinkeln så att den exakt matchar pennstrecket. Kapningar En kapning görs genom att kapa trä över brerna i någon vinkel. En rak kapning görs med geringsarmen i positionen noll grader. Ställ in och lås geringsarmen på noll, håll fast träbiten mot bordet och mot anslaget. Med styrskenlåsratten åtdragen, slå på sågen genom att trycka på avtryckaren (19). När sågen kommer upp i fart (efter ungefär en sekund) sänk ned armen mjukt och långsamt för att såga genom virket. Låt klingan stanna helt innan armen lyfts upp. Vid kapning av något större än 51 x 102 mm,, använd en ut-ned-tillbakarörelse med styrskenlåsskruven lossad. Dra sågen mot dig, sänk ned såghuvudet mot arbetsstycket och tryck sakta sågen tillbaka för att fullfölja kapningen. Låt inte sågklingan komma i kontakt med ovansidan av arbetsstycket när den dras ut. Sågen kan köra mot dig och eventuellt orsaka personskador eller skador på arbetsstycket. Varning! Använd alltid en arbetsklämma för att bibehålla kontrollen och minska risken för personskador och skador på arbetsstycket. Notera: Skenlåssvredet måste vara löst för att låta sågen glida längs med skenorna. Geringskapning görs med geringsarmen i någon annan vinkel än noll. Denna vinkel är oftast 45º för att såga hörn men kan ställas in från noll till 47º vänster eller 47° höger. Utför kapningen enligt beskrivningen ovan. Sågning efter ett bentligt pennstreck på ett arbetsstycke, matcha vinkeln så nära som möjligt. Såga trät lite längre och mät från pennstrecket till sågkanten för att avgöra i vilken riktning geringsvinkel och sågningen skall göras igen. Detta kräver lite övning men är en vanlig teknik.98 (Översättning av originalanvisningarna) SVENSKA Kropps- och handposition (bild O1–04) Rätt placering av kroppen och händerna när geringssågen hanteras gör sågningen enklare, mer korrekt och säkrare. Håll aldrig händerna nära sågningsområdet. Placera inte dina händer närmare än 152 mm från klingan. Håll arbetsstycket tätt mot bordet och anslaget under sågningen. Håll händerna i positionerna tills strömbrytaren frigjorts och klingan stannat helt och hållet. GÖR ALLTID TOMKÖRNINGAR (UTAN STRÖM) INNAN DEN SLUTLIGA SÅGNINGEN SÅ ATT DU KAN KONTROLLERA KLINGANS VÄG. KORSA INTE HÄNDERNA SÅSOM VISAS I FIGUR O3 och O4. Ha båda fötterna stadigt på golvet och bibehåll en korrekt balans. När du yttar geringsarmen åt vänster och höger, följ den och stå något på sidan om sågklingan. Titta genom skyddsgallret när ett pennstreck följs. Fasvinkelinställning mot bord (bild P) För att rikta i klingans vinkel mot bordet, lås armen i nedre läget med låspinnen. Placera en vinkelhake mot klingan, se till att vinkelhaken inte benner sig ovanpå en tand. Lossa faslåsratten och se till att armen är fast mot 0° fasstoppet. Vrid på 0° fasinställningsskruven med 10 mm-hylsan (medföljer inte) om så behövs så att klingan benner sig vid 0° vinkel mot bordet, uppmätt med vinkelhaken. Kapa fotoramar, skugglådor och andra fyrsidigaprojekt(gQ1,Q2) För att bäst förstå hur dessa poster görs som listas här förslår vi att du provar några enkla projekt med några skräpbitar tills du utvecklat en ”känsla” för din såg. Din såg är ett perfekt verktyg för geringssågning av hörn såsom den som visas i bild Q1. Skiss A i bild Q2 visar en sammanfogning med fasinställning för fasning av kanter för de två skivorna vid 45º vardera för att producera ett 90º hörn. För denna sammanfogning är geringsarmen låst i nolläget och fasinställningen är låst vid 45º. Brädan placeras med den breda platta sidan mot bordet och den smala kanten mot anslaget. Sågningen kan göras med gering höger och vänster med den breda ytan mot anslaget. Såga trimformning och andra ramar (bild Q2) Skiss B i bild Q2 visar en sammanfogning som gjorts med geringsarmen i 45º för geringsågning av de två skivorna för att forma ett 90º hörn. För att göra denna typ av sammanfogning ställ in fasinställningen på noll och geringsarmen på 45º. Igen, placera brädan med den breda platta sidan mot bordet och den smala kanten mot anslaget. Bilderna Q1 och Q2 är för endast till för fyrsidiga föremål. När antalet sidor ändras, ändras också gering- och fas- vinklarna. Tabellen nedan ger de korrekta vinklarna för en mängd olika former. Antal sidor Gering eller fasvinkel 4 45º 5 36º 6 30º 7 25,7º 8 22,5º 9 20º 10 18º Tabellen förutsätter att alla sidor är lika långa. För en form som inte visas i tabellen använd följande formel: 180º delat med antal sidor är lika med geringen (om materialet som sågas är vertikalt) eller fasvinkel (om materialet ligger plant). Såga sammansatta geringar (bild Q3) En blandad gering är en sågning som görs med en geringsvinkel och en fasvinkel samtidigt. Denna typ av sågning används för att göra ramar eller lådor med lutande sidor såsom den som visas i bild Q3. Notera: Om sågvinkeln varierar mellan sågningarna kontrollera att faslåsratten och geringslåshandtaget är låsta. Dessa måste låsas efter att ändringar gjorts i fasvinkeln eller geringen. Såga basformer (bild R) Rak 90º kapning: Placera trät mot anslaget och håll det på plats såsom visas i bild R. Slå på sågen, låt klingan nå full hastighet och sänk ned armen försiktigt genom sågningen. Såga basformer upp till 70 mm/ 90 mm högt vertikalt mot anslaget BES700 - 70 mm för 216 mm BES710 - 90 mm för 254 mm Placera materialet såsom visas i bild R. Alla sågningar bör göras med baksidan av formen mot anslaget och med undersidan på formen mot bordet. Insida hörn Utsida hörn Vänster sida Gering vänster 45° Spara vänster sida om snittet Gering höger 45° Spara vänster sida om snittet Höger sida Gering höger 45° Spara höger sida om snittet Gering vänster 45° Spara höger sida om snittet99 (Översättning av originalanvisningarna) SVENSKA Material upp till 70 mm/90 mm kan sågas såsom beskrivs ovan. BES700 - 70 mm för 216 mm BES710 - 90 mm för 254 mm Såga toppformning För att passa korrekt måste toppformning vara sammansatt gering med extrem korrekthet. De två plana ytorna för en given del på toppformningen har en vinkel som när de läggs samman är lika med exakt 90°. De esta, men inte alla, toppformningar har en toppbakvinkel (den del som passar platt mot taket) på 52° och en botten bakvinkel (den del som passar platt mot väggen) på 38°. Din geringssåg har en speciell förinställd geringsspärrpunkt på 31,6° vänster och höger för sågning av toppformning i korrekt vinkel. Det nns också en märkning på fasskalan vid 33,9º. Tabellen nedan för fasinställning/typ av sågning ger de korrekt inställningarna för sågning av toppformning. (Siffrorna för geringen och fasningen är mycket precisa och är inte lätt att noggrant ställa in på din såg.) Eftersom de esta rum inte har vinklar på exakt 90° kommer du att behöva ninställa dina inställningar i alla fall. Instruktioner för sågning av toppformning liggande plant och användning av den sammansatta funktionerna uLägg ned formen med den breda baksidan plant på bordet (bild S1). uInställningarna nedan är för all standardtoppformning med 52° och 38°-vinklar. Fasinställning Typ av sågning 33,9° VÄNSTER SIDA, INSIDA HÖRN:

1. Toppen på formen mot anslaget

2. Geringstabell inställning höger 31,6°

3. Spara vänstra änden av snittet

2. Geringstabell inställning vänster

3. Spara vänstra änden av snittet

2. Geringstabell inställning vänster

3. Spara högra änden av snittet

2. Geringstabell inställning höger 31,6°

3. Spara högra änden av snittet

Notera: Vid inställning av fas- och geringsvinklarna för alla sammansatta geringar, kom ihåg att vinklarna som presenteras för toppformning är mycket precisa och svåra att ställa in exakt. Eftersom det lätt kan skifta något och mycket få rum har exakta rätvinkliga hörn skall alla inställningar testas på skräpformer. Alternativ metod för sågning av toppform Placera formen i en vinkel mellan anslaget (12) och sågbordet (11), med ovansidan av formen på bordet och undersidan av formen mot anslaget såsom visas i bild S2. Fördelen med att såga toppformer med denna metod är att ingen fassågning krävs. Små ändringar i geringsvinkeln kan göras utan att det påverkar fasvinkeln. På detta sätt kan, när andra hörn än 90º påträffas, sågen snabbt och lätt ställas in för dessa. Instruktioner för sågning av toppformer vinklad mellan anslaget och sågens bas för alla sågningar Denna såg kan såga upp till 14 mm x 92 mm kapslade toppformer. uVinkla formen så att botten på formen (delen som går mot väggen vid installation) är mot anslaget (12) och överdelen av formen vilar mot sågbordet (11) såsom visas i bild S2. uDen vinklade "platta delen" av formen måste vila vinkelrät mot anslaget och sågbordet. Insida hörn Utsida hörn Vänster sida Gering höger 45° Spara höger sida om snittet Gering vänster 45° Spara höger sida om snittet Höger sida Gering vänster 45° Spara vänster sida om snittet Gering höger 45° Spara vänster sida om snittet Specialsågningar Gör aldrig några sågningar såvida inte materialet sitter fast på bordet och mot anslaget. Böjda material (bild T1, T2) Vid sågning av böjda material placera dessa alltid såsom visas i bild T1 och aldrig såsom visas i bild T2. Felaktig placering av materialet kan göra att det nyper fast klingan när kapningen slutförs. Sågning av runt material Runda material skall klämmas fast eller hållas fast mot anslaget för att förhindra att det rullar. Detta är extremt viktigt vid vinkelsågningar.100 (Översättning av originalanvisningarna) SVENSKA Såga stora material (bild U) Emellanåt kommer du att stöta på trädelar som är för stora att passa mellan de nedre skydden. Ha sågen avstängd och din högra hand på drifthandtaget, placera din högra tumme på utsidan av övre delen av skyddet och rulla upp skyddet precis tillräckligt som att det går fritt från trät, såsom visas i bild U. Släpp skyddet innan motorn startas. Skyddsmekanismen kommer att fungera korrekt under sågningen. Gör endast detta när det är nödvändigt. BIND ALDRIG ELLER PÅ ANNAT SÄTT HÅLL SKYDDET ÖPPET NÄR SÅGEN ANVÄNDS. Varning! Se alltid till att verktyget är avstängt och utdraget ur kontaktuttaget innan justeringar görs eller verktygets funktioner kontrolleras. Efter användning uEfter användning, torka av is och damm som klibbar fast vid verktyget med en trasa eller liknande. uHåll klingskyddet rent enligt anvisningarna i de tidigare avsnittet. uSmörj gliddelarna med maskinolja för att förhindra rost.uNär du förvarar verktyget, dra vagnen mot dig helt. Bära verktyget uKontrollera att verktyget inte är anslutet till elnätet.uSäkra klingan i 0 °-vinkeln och vrid basen till höger geringsvinkel fullt ut med glidanslagets låsskruv (28). uSäkra glidstängerna efter att ha dragit vagnen mot dig helt. uSänk handtaget helt och lås det i läge genom att skjuta in såghuvudets låsstift (17). uBär verktyget genom att hålla i bärhandtaget (22).uOm du tar bort klämman, dammpåse etc, kan du lättare använda verktyget. uBär verktyget med en hand som håller bärhandtaget (22) och en hand som håller verktygsbasen. Försiktighet! Säkra alltid alla rörliga delar innan du bär verktyget. Såghuvudets låsstift (17) är endast för bär- och förvaringsändamål och inte för någon sågning. Felsökning Problem Möjlig orsak Lösning Motorn startar inte Sågen är inte ansluten till elnätet. Kontrollera att alla kablar är inkopplade. Skärvinkeln är felaktig Geringstabell olåst. Använd geringstabellens låsspak (se avsnittet Inställning av geringsvinkeln). För mycket sågspån under bordet. Dammsug eller blås ut damm. Bär ögonskydd. Skärarmen kan inte höjas helt, eller klingskyddet kan inte stängas helt Delar trasiga. Kontakta servicecentret. Svängfjädern byttes inte ordentligt efter service. Kontakta servicecentret. Sågspån byggs upp. Rengör och smörj rörliga delar. Såghuvudets låsstift är inte inställt korrekt. Kontrollera, justera och sätt in såghuvudets låsstift. Problem Möjlig orsak Lösning Klingorna fastnar, hackar eller skakar Sågklingan skadad. Byt klingan. Slö klinga. Byt eller slipa klingan. Felaktig klinga. Byt klingan. Skev klinga. Byt klingan. Såg vibrerar eller skakar Sågklingan skadad. Byt klingan. Sågklingan lossat. Dra åt bulten. Sågen inte ordentligt fastsatt. Sätt fast sågen vid en bänk, stativ eller bord. Arbetsstycke som inte stöds korrekt. Stöd eller fäst arbetsstycket ordentligt. Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna. Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Närmare information nns tillgänglig på www.2helpU.com. Tekniska data BES700 Typ 1 BES710 Typ 1 Spänning V 230 230 Hastighet /min 4800 5000 Klingans yttre diameter mm 216 254 Håldiameter mm 30 30 Vikt kg 12,1 14,9 Tjocklek klinga mm 1,8 1,8 Klinga max gering mm 2.8 2.8 Gering (maxlägen) ° +/- 47 +/- 47 Fasning (maxlägen) ° 47 47 Max. tvärsnittskapacitet vid 90 ° mm 305 305 Max. geringskapacitet vid 45 ° mm 203 203 Max. djup sågning vid 90 ° mm 70 90 Max. djup sågning vid 45 ° mm 35 40 Ljudtrycksnivå enligt EN 62841:

(ljudeffekt) 108,0 dB(A), osäkrhet (K) 3 dB(A) Ljudtrycksnivå enligt EN 62841:

(ljudeffekt) 107,5 dB(A), osäkrhet (K) 3 dB(A)101 (Översättning av originalanvis- ningarna) SVENSKA (Oversettelse av de opprinnelige instruksjonene) NORSK EG-försäkran om överensstämmelse MASKINDIREKTIVET

BES700, BES710 Glidande sammansatt geringssåg Black & Decker försäkrar att dessa produkter, beskrivna under "tekniska data" uppfyller: EN62841-1:2015, EN62841-3-9:2015+A11:2017 Dessa produkter överensstämmer även med direktiven 2006/42/EU, 2014/30/EG och 2011/65/EU. Kontakta Black & Decker för ytterligare information på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker. A. P. Smith Technical Director Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 01/03/2019 Garanti Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com eller genom att kontakta ditt lokala Black & Deckers kontor på adressen som anges i denna manual. Besök vår webbplats www.blackanddecker.co.uk för att registrera din nya BLACK & DECKER-produkt samt för att få information om nya produkter och specialerbjudanden. Tiltenkt bruk Gjæringssagen BLACK+DECKER BES700, BES710, med glidende saghode for kombinert saging, er bare beregnet for å sage tre, plast og ikke-jernholdige metaller. Dette verktøyet er tiltenkt private brukere. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
