BRUKSANVISNING Control Pro 250 M WAGNER

PRIME (kontakten stär lodret)

Om ndvendigt kan den afterbestilles med bestillingsnummer 2373934.

Översätting av original-driftsinstruktione

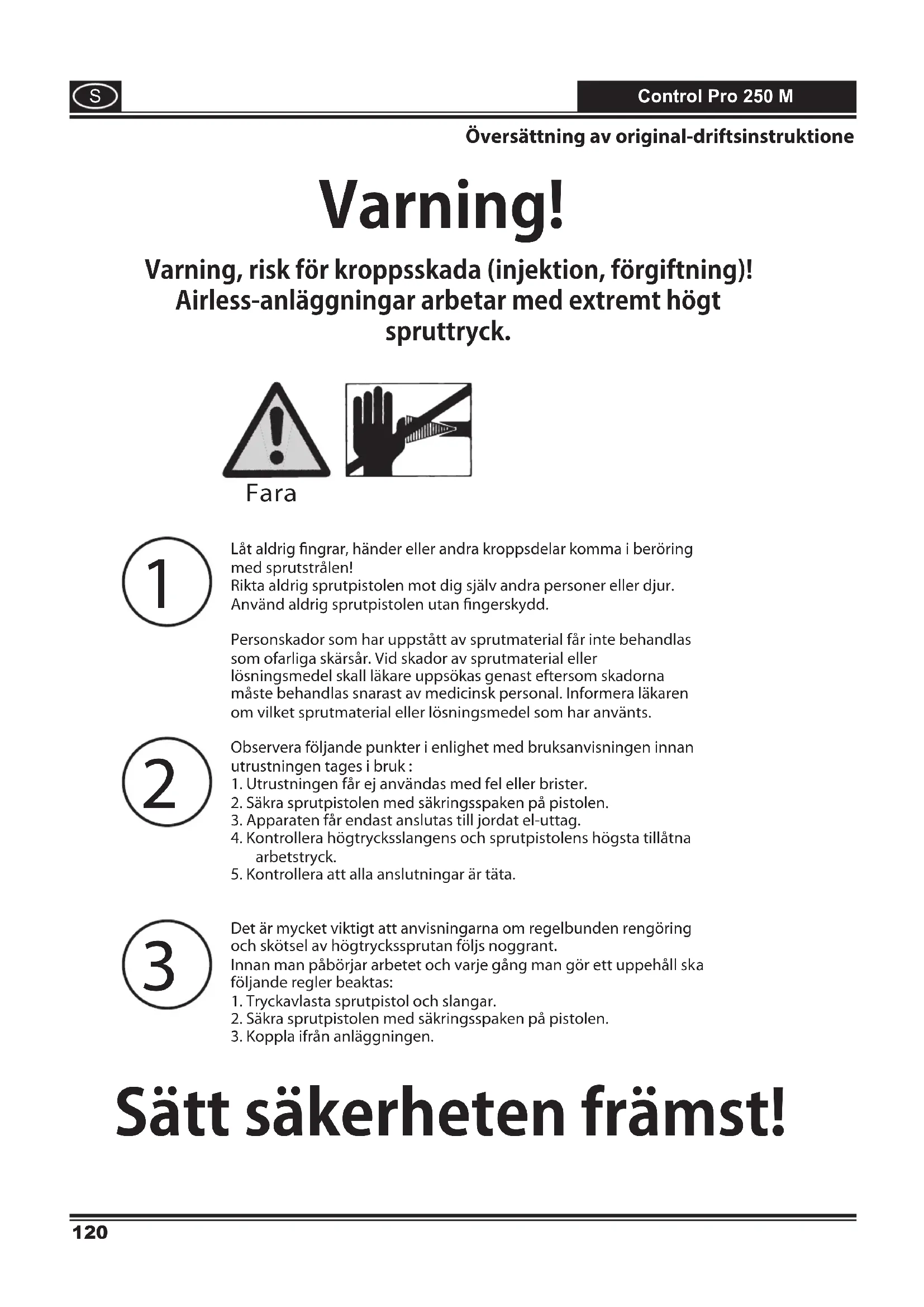

Varning!

Varning, risk für kroppsskada (injection, fertigting)! Airless-anlaggninger arbetar med extrem Högt spruttryck.

Fara

1

Lat aldrig fingrar, hander erler andra kroppsdelar komma i beroring med sprutstralen! Rikta aldrig sprutpistolen mot dig sjalv andra personer erler djur. Anvand aldrig sprutpistolen utan fingerskydd.

2

Personskador som har uppstatt av sprutmaterial fär inte behandlas som ofarliga skärsär. Vid skador av sprutmaterial eller loosningsmedel skall lakare uppsokas genast eftersom skadorna maste behandlas snarast av medicinsk personal. Informera lakaren om vilket sprutmaterial aller loosningsmedel som har använts.

3

Observera följande punkter i enlighet med bruksanvisningen innan utrustningen tages i bruk :

1. Utrustningen fár ej anvandas med fel eller brister.
2. Säkra sprutpistol med särkringssspaken på pistolen.
3. Apparaten fár endast anslutas till jordat el-uttag.
4. Kontrollera hogtrycksslangens och sprutpistolens hogsta tillatna arbetstryck.
5. Kontrollera att alla anslutninger ar tata.

Det ar mycket viktigt att anvisingarna om regelbunden rengöring och skötsel av hogtryckssprutan föls noggrant.

Innan man pabörjar arbetet och varje gäng man gört uppehäll skä följande regler beaktas:

1. Tryckavlasta sprutpistol och slangar.
2. Säkra sprutpistolen med särkringssspaken på pistolen.
3. Koppla ifr'an anlaggningen.

Sätt sakerheten främst!

Vi önskar er lycka till med ert köp av WAGNER färgspruta.

Du har kopt en markesprodukt som behover rengoras och skotas noggrant for en problemfri fonction.

Läs noga igenom braksanvisingen innan utrustningen tas iBruk, och folj sakerhetsanvisingarna. Förvara bruksanvisingen pa en saker plats.

Förklaring av använda symboler

!Fara	Anger en direkt hotande fara. Om den inte undviks kan den leda till dödsfall aller allvarlga personskador.
i	Anger användningstips och andra speciellt användbara anvisningar.
	Använd lämpligt hörselskydd under arbetet.
	Använd ett lämpligt andningsskydd under arbetet.
	Använd lämpliga skyddshandskar under arbetet.

Allmanna sakerhetsanvisningar

WARNING!

Läsigen somtiga anvisningar. Underlåtenhet att följe de anvisningar som foljer kan orsaka elektriska stötar, brand och/eller svåra skador. Förvara bruksanvisningen omsorgsfullt och bifoga den tillprodukten om den nagoon gäng overlamnas till nagoon annan. Begreppet "elverktyg" som används nedan avser natdrivna elverktyg (med natsladd) och batteridrivna elverktyg (utan natsladd).

1. Arbetsplatssakerhet

a) Häll din arbetsplats ren och se till att belysningen alltid ar tillräcklig. Ostädade eller dåligt belysta arbetsplatser kan leda till olyckor.
b) Arbeta inte med utrustningen i en omgivning med explosionsrisk, dar det finns brannbara vatskor, gaser ell dammpartiklar. Elverktyg bildar gnistor som kan antanda damm ell erangor.
c) Se till att inga barn aller andra personer finns i narheten när du anvander elverktyget. Om du blir stord kan du forlora kontrollen over utrustningen.

2. Elsakerhet

a) Utrustningens anslutningskontakt maste passa i stickuttaget. Kontakten fär inte forändras på nagot satt. Använd inte adapterkontakt tillsammans med skyddsjordade utrustninger. Oförändrade kontakter och passande stickutttag minskar risken für en elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor, t.ex. pa ror, element, spisar och kylskap. Risken for en elektrisk stot ar storre om din kropp ar jordad.
c) Utsatt inte utrustningen for regn aller vata. Om vatten trangler in i en elustrustning okar risken for elektriska stotar.
d) Använd inte sladden for att böra utrustningen, Höhe auf den ellr for att dra kontakten ur stickutttaget. Se till att sladden halls pa avstand frän varme, olja, vassa kanter och rroliga delar pa utrustningen. Skadad ellereckad sladd okar risken for en elektrisk stot.
e) Om du anvander elverktyget utomhus farrendast sadana forlangningskablar anvandasom ar godkanda for utomhusbruk. Risken foren elektrisk stot minskar om du anvander en forlangningsladd avsedd for utomhusbruk.
f) Om utrustningen ske tas i drift i fuktig omgivning, och detta inte gär att undvika, maste en jordfelsbrytare användas. Med en jordfelsbrytare kan man undvika risken for elektriskt slag.

3. Personsakerhet

a) Var uppmärksam och tänk på vad du gör. Använd elverktyget med fornuft. Använd inte utrustningen om du är trött, eller päverkad av droger, alkohol eller medicin. Ett ögonblicks bristande uppmärksamhet vid användning av utrustningen kan medföra allvarliga skador.
b) Använd personlig skyddsutrustning, och bär alltid skyddsglasogon. Om du använder personlig skyddsutrustning, som dammask, halksakra skyddsskor, skyddshjalm erler horselskydd, beroende pa hur och vilket elverktyg du sca anvanda, minskar risken for skador.
c) Undvik ofrivillig idrifttagning. Kontrollera att brytaren stä i laget "FRÄN" innan du sätter i kontakten i stickuttaget. Olyckor kan inträffa om du har att finger pa brytaren när du bar utrustningen ell ansluter strömförsörjningen med utrustningen pákopplad.
d) Ta bort installingsverktyg ell skiftnycklar innan du koplar pa utrustningen. Ett verktyg ell en nyckel som sitter i en rörlig del av utrustningen kan orsaka skador.
e) Undvik onormal kroppställning. Se till att du står stadigt och hela tiden har god balans. Då kan du kontrollera utrustningen bättre vid ovändte situationer.
f) Använd lamplig klädsel. Bär inga vida kläder erller nagra smycken. Häll undan här, kläder och handskar frän rörliga delar. Lösa kläder, smycken erller langt här kan fastna i rörliga delar.
g) Låt dig inte invaggas i falsk sakerhet och sätt dig inte över sakerhetsreglerna for elverktyg, även om du har stor vana vid att använda elektriska verktyg. Ovarsam hantering kan medforsvära personskador på brådkelen av en sekund.

4. Noggrann hantering och användning av elverktyg

a) Überbelasta inte utrustningen. Använd det elverktyg som ar avsett für arbetet. Med ratt elverktyg arbetar du bättre och säkrare inom det angivna effektområdet.
b) Använd aldrig ett elverktyg med defekt brytare. Ett elverktyg som inte kan koplas till erer ifran ar farligt och maste repareras.
c) Dra ur kontakten ur stickuttaget innan du ställer in uutrustningen, byter tillbehördselar erler lagger ifrän dig uutrustningen. Dessa forsiktighetsatgärder forhindrar att uutrustningen startup oavsiktligt.
d) Forvara elverktyg som inte anvands utom rackhall for barn. Lat inte personer som inte kanner till urustningen aller inte har latent dessa anvisninger anvanda den. Elverktyg kan vara farliga om de anvands av oerfarna personer.
e) Sköt om utrustningen noga. Kontrollera att rörliga delar fungerar felfritt och inte klämmer, att inte delar ar trasiga ell er pass skadade att de paverkar utrustingens Funktion. Se till att få skadade delar reparerade innan du använder utrustingen. Många olyckor orsakas av att elverktygen ar)dålgt underhällna.
f) Anvand elverktyg, tillbehör, insatsverktyg etc. i enlighet med dessa anvisingar och pa det satt som foreskrivs for den har speciella typen av utrustning. Ta hansyn til arbetsforhallandena och den arbetsuppgift som sca utforas. Farliga situationer kan uppsta om elverktyg anvands for nagot annat an vad de ar avsedda for.
g) Häll handtag och greppytor torra, rena och fria frän olja och fett. Det gär inte att använda och kontrollera elverktyget på ett sækert satt i oforutsedda situationer med handtag och greppytor som ar hala.

5. Service

a) Låt endast kvalificerad fackpersonal reparera utrustningen, och tillåt endast att originalreservdalar används. Detta garantar er att utrustingens sakerhet bibehalls.
b) Om elkabeln till aggregatet rakar bl skadad, maste den bytas av tillverkaren ell dennes kundtjänst ell en annan person med elbehorighat, for att utesluta risker.

Hälsoskydd

Varning! Använd andningsskydd: Sprutdimma och Lossningsmedelsangor ar hälsovådliga. Arbeta endast i väl ventilerade lokaler eller i lokaler med utsug. Vi rekommenderar att arbetskläder, hörsvskydd och handskar används.

Brännbara beläggningsmaterial

Sprutpistolerna fär inte användas till att spruta brännbara ämn.

Explosionsskydd

Använd inte anlaggningen på platser som faller under explosionskyddsforordningen.

Explosions- och brandfara vid sprutning p.g.a. foreliggande anändningsköllor

Se till att inga antändningskällor finns i narheten, t.ex. öppen laga, tända cigaretter, cigarrer och tobakspipor, glödande tradar, heta ytor, osv.

Elektrostatik uppladdning (gnist-ller flambildning)

Beroende på sprutmaterialets strömningshestighet vid sprutning, är det möjigt att anlaggningen laddas upp elektrostatiskt. Vid urladdning finns det risk for att gnistor erler lager bildas. Därfor är det nödvändigt att alltid jorda anlaggningen via den elektriska installationen. Anlaggningen maste alltid vara ansluten till ett godkänt jordat uttag.

Ventilation

Tillse god, naturlig ell artificiell, ventilation for att undvika brand och explosion somt skador pahalsan under sprutarben.

Sakra maskin och sprutpistol

Alla slangar, beslag och filterdelar maste vara sakert fastgjorda fore anvandning av spraypumpen.

Osakrade delar kan kastas ut med stor kraft elläcka vatska under hgt tryck vilket kan orsaka allvariga skador.

Säkra alltid pistolen vid montering eller demontering av munstycket samt vid arbetsavbrott.

Rekyl frän sprutpistol

Vid högt arbetstryck uppstän rekyl paupp till 15 N nar pistolens avtryckare trycks in.

Om du inte ar forberedd pa detta finns det risk for att handen stots tillbaka och du tappar balansen. Detta kan leda till persorskador. Konstant belastning av dess rekyl kan leda till varaktiga halsoskador.

Maxarbetstryck

Tillatet arbetstryck for sprutpistolen, sprutpistolens tillbehör och hogtrycksslangen fär inte vara lagre an det maximala arbetstrycket 110 bar (10 MPa) som anges på anlaggningen.

Sprutmaterial

Se upp for de faror som kan orsakas av det material som sprutas ut och beakta paskrifter på behällarna eller anvisingarna frän materialtilverkaren.

Spruta inte med nagra ämn vars farlighet inte ar känd.

Högtrycksslang (sakerhetsföreskrift)

OBS! Risk for skador genom insprutat material! Det kan uppsta lackage i hogtrycksslangen på grund av slitage, veck och icedt anvandning. Vid ett lackage kan vatska injiceras in iHUDen.

Kontrollera grundligt hogtrycksslangen fore varje anvandning.

Skadade hogtrycksslangar maste genast bytas ut.

Försök aldrig att själv reparerä defekta högtrycksslangar!

Undvik att BOja eller vika den skarpt, minsta tillatna bojningsradie uppgar till ungefjar 20 cm.

Setill att ingen kör over hogtrycksslangen och skydda den mot vassa foremal och kanter.

Dra aldrigihogtrycksslangenforattflytta maskinen.

Tvinna inte hogtrycksslangen.

Lagg inte ner hogtrycksslangen i进展情况medel. Torka endast av utsidan med en indränkt trasa.

Dra högtrycksslangen sa att den inte utgör nàgon snubbelrisk.

Den elekrostatika uppladdningen fran sprutpistolen och hogtrycksslangen leds bort via hogtrycksslangen.

Därfor maste det elektriska motstandet mellan hogtrycksslangens anslutningar vara högst 197k /m (60 kΩ/ ft.).

Pågrund av Funktion, sökerhet och hällbarhet fär endast WAGNER original högtrycksslangar och

sprutmunstycken användas. Oversikt, se "Reservdelsista".

Vid gamla högtrycksslangar ökar risken für skador.

Wagner rekommenderar att byta hogtrycksslangen after sex ar.

Anlaggningen maste alltid vara ansluten till ett godkant jordat uttag. Anslutningen sca vara utrustad med en jordfelsbrytare INF ≤ 30mA

Uppställning av anlaggningen

Vid arbete inomhus:

I narheten av anlaggningen fär inga losningsmedelshaltiga angior bildas. Anlaggningen placeras sá langt frän sprutobjektet som möjigt. Häll aldrig sprutpistolen narnare an fem meter frän anlaggningen.

Vid arbete utomhus:

Lösningsmedelshaltiga angor fär inte driva mot anlaggningen. Kontrollera vindriktningen.

Stall upp anlaggningen sa att inga losningsmedelshaltiga angorkommen in i anlaggningen och lagrar sig

där. Häll aldrig sprutpistolen narmare an fem meter frän anlaggningen.

Underhäll och reparation

Tryckavlasta alltid systemet och ta alltid ut el-kontakten fran uttaget innan nagot arbete utfors på maskinen.

Risk for kortslutting on vatten trangler in!

Spruta aldrig av anlaggningen med hogtrycks-ller anghogtryckstvatt.

Rengöring av anläggningen med Lossningsmedel

När anlaggningen rengör med losningsmedel fár man inte spruta in ull pumpa till behallaren med liters öppning (sprundhal). Det foreligger risk for att en explosiv gas-/ luftblandning bildas. Behallaren maste vara jordad.

Använd inga antändliga material vid rengöringen.

Aggregat et ur utrustat med en termosakring, som koplar fran aggregatet vid overhettning. I detta fall sca fargsprutan stangas av, vrid valjaren till PRIME (iodratt), ta ur kontakten och låt fargsprutan svalna i minst 30 minuter. Åtgärda orsaken till overhettningen, t.ex. overtäckta oppningerar till luftinsuget.

Beskrivning (bild 1)
1 Insugningsslang 2 Tryckregulator med inbyggd till- och frånkapp
3 Bärhandtag 4 Infällt forvaringsfack für munstycken och smådeler
5 Munstycke 517 (für tjockflytande material, t.ex. inomhusfärger)	6 Sprutpistol
7 Munstyckeshällare 8 HEA filtersats
9 Pistolfilter: röttt (1 stk.), vitt (1 stk.*) 10 Munstycke 311 (für tunnflytande material, t.ex. lacker)
11 Högtrycksslang 12 Väljare
13 Returledning 14 Slanganslutting
15 Inloppsfilter 16 Inloppsventiltryckare
17 Driftsinstruktione

*är Förmonterat i filterhuset

Bearbetningsbara sprutmaterial

Dispersion- och latexfärger for inomhusanvändning.

Vatten- och lösningsmedelshaltiga lacked och lasryrer. Lackfärger, oljor, slappmedel, färger med bas av syntetisk harts, PVC-lacker, forlacker, grundlacker, spackelfärger och rostskyddsfärger.

Beroende på materialet som skall bearbetat maste annan storlek på munstycke och annat pistolfilter användas.

För tunnflytande material: Munstycke 311

För tjockflytande material: Munstycke 517/619

Filter rott

Filter vitt

Icke-bearbetningsbara sprutmaterial

Material som innehaller kraftigt slipande komponenter, fasadfärger, lut och syrahaltiga beläggningsamnen.

Brännbara beläggningsmaterial, material som aceton eller thinner innehåller.

Kontakta Wagner Service om du har fragor angaende sprutmaterials kompatilitet med materialen som har anvants vid tillverkning av maskinen.

Användningsområde

Sprutning av vaggar inomhus samt minre och medelstora objekt utomhus (t.ex. trdgardsstaket, garageportar, etc.).

Verktyg och hjälpmedel som behövs

• Skruvnyckel (13, 16, 17, 20) resp. skiftnyckel (2 st.) och insexnyckel (10 mm)
• Insexnyckel (2,5 mm)
  Tomma behallare
• En stor bit kartong
  Tackmaterial

Förberedelse av arbetsplatsen

Tejpa tvunget over stickuttag och strömbrytare. Fara for el-stöt på grund av sprutmaterial som tränger in! Täck over alla ytor och foremål som inte skall sprutas, eller avlågsna dem frän arbetsområdet.

Vi ansvarar inte for skador som orsakas av fargdimma (overspray).

Silikfatfager frater pags- och keramkytor. Alla sadana ytor maste darrfor absolut tackas over helt.

Fara

Var noga med kvaliteten pa den anvanda maskeringstejpen.

Använd maskeringstejp som ar avsedd for tapeter och malade ytor (inte ska kraftig vidhaftning) for att forhindra skador vid borttagning. Ta bort tejpen langsamt och jamnt, ryck inte. Lat endast ytorna vara maskerade sa lange att risken for rester minimeras vid borttagning. Observera även anvisingarna fran tejptillverkaren.

Förberedelse av sprutmaterialiet

Med Control Pro 250 M kan inomhusvaggfarger, lacker och lasyrer sprutas utan fortunning ell erendast nagot fortunnade. Se detaljerad information pa fargtilverkarens tekiska datablad ( Internet download).

1. Rör materialet grundligt och späd det i kärlet,enigt rekommenderad utspädning (ett rörverk rekommenderas for omörning).

Spädningsrekommendationer
Sprutmaterial
Lasyr outspädda
Träskyddsmedel, bets, oljor, desinfektionsmedel, växtskyddsmedel outspädda
Lösningsmedels-ller vattenbaseraide lackfärger, grundfärger, täcklack För bilar, täcklasyr spädes 5 - 10%
Färger till innervätggar (dispersioner och latexfärger) spädes 0 - 10%

Vardena i tabellen ar riktvarden.

Den optimala fortunngen for materialet som anvands maste faststallas genom ett sprutprov Information om hur man gör sprutprovet finns i avsnittet "Sprutteknik".

Hopsattning

1. Sattide bada luckorna i avlaggningsfacket.
2. Satt i barhandtaget sa som visas i figuren och tryck ned det sa att det klickar fast (bild 2).
3. Ta bort täckkäporna frän slangen och slanganslutningen. (Bild 3)
4. Satt sprutpistolen på slangens avsmalnade andere (bild 41) och skruva fast pistolen på slangen. Dra at gängan ordentligt med en skruvnyckel (13).
5. Skruva fast gangan i slangens andra andere i slangkopplingen. Hall fast slangkopplingen med en skruvnckel (16) och skruva fast slangen med en annan skruvnckel (17) (bild 5).
6. Stick på sugslangen på materialinloppet och lås fast den med klämman (bild 6).
7. Stick på returledningen på returnmuffen ochandas fast den med klammman (bild 7).

A Man kan stalla in spruttrycket med tryckregulatorn.

Korrekt spruttryck ar beroende av det anvanda materialet.

Om tryckregulatorn står på 0 ar aggregatet avständ.

B Med valjaren kan foljande installingngar goras:

PRIME (väljaren stared lodratt)

• Innan systemet fylls på med färg
  For tryckavastning

For arbete med sprutpistol

Sprutpistol

Kontrollera att avtryckaren ar sakrad när du sca montera sprutmunstycket aller om inte sprutpistolen används.

• Fäll ned avtryckaråset for att lasa avtryckarhandtaget (bild 9 A).
• Fäll upp avtryckaråset for att lasa upp avtryckarhandtaget (bild 9 B).

Beroende på materialet som skall bearbetat maste annan storlek på munstycke och annat pistolfilter användas.

För tunnflytande material: Munstycke 311

Filter rott

Fortjockflytandematerial:Munstycke517/619

Filter vitt

Tryckavlastning

Följ alltid instruktionerna for tryckavlastning när du stänger av anlaggningen. Därmed släpps trycket ut genom sprutslangen och sprutpistolen.

1. Säkra sprutpistolen. (Bild 9, A)
2. Stang av maskinen (tryckregulatorn i龄 0).

1. Avsakra sprutpistolen. Hall sprutpistolen over en tom behallare och tryck in avtryckaren for att latta pa trycket.
2. Säkra sprutpistolen.

Idrifttagande

Innan du ansluter utrustingen till nätet mäste du kontrollera att natspänningen overensstämmer med uppgifterna på markskylten.

1. Fäst returledningen på insugningslangen med klammorna.
2. Doppa ned insugningsslangen i färghinken. (Bild 11)

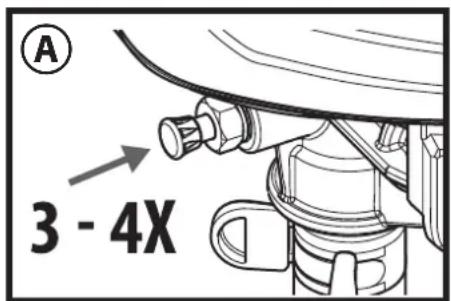

3. Tryck pa den roda inloppsventiltryckaren (3) for att vara saker pa att inloppsventilen ar fri. (Bild 12)
4. Sattiel-kontakten.
5. Vrid valjaren till positionen PRIME (Iodratt).
6. Satt pa aggregatet genom att langsamt vrida tryckregulatorn till lage 2.
7. Stang av aggregatet igen (tryckregulatorn i lage 0) nar farg flyter ut i farghinken genom returledningen.

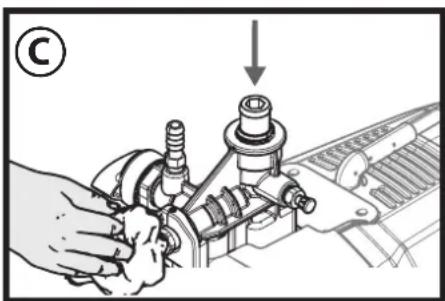

Förök att lös a problemet med de steg som beskrivs i nedanstäende kapitel Hjälp vid uppsugningsproblem om färgen inte sugs upp.

1. Vrid valjaren till positionen SPRAY (vågrätt).
2. Hall sprutpistolen mot kanten av en tom behallare. (Bild 13)
3. Avsakra sprutpistolen och häll avtryckaren intryckt tills materialet tränger ut jämnt.
4. Slapp avtryckaren och sakra sprutpistolen.
5. Satt på munstyckeshällaren på sprutpistolen (bild 14 A) och vrid den tilländlaget (bild 14 B) for att fästa den.
6. Satt in munstycket med spetsen pekande framat. (Bild 15)

Hjälp vid uppsugningsproblem

1. Tryck 3-4 gänger på inloppsventilens avtryckare (bild A).
   Fortsatt med foljande steg om problemet inte lostes.
2. Knacka upprepade ganger latt pa slanganslutningen med t.ex. en gummiklubba (bild B).
   Fortsatt med foljande steg om problemet inte lostes.
3. Stang av maskinen (tryckregulatorn i龄 0).
4. Lossa sug- och hogtrycksslangen och stall utrustningen upp och ned.
5. Fyll paca 10 ml vatten i materialoppningen (bild C).
6. Tryck 3-4 ganger pa inloppsventilens avtryckare.
7. Hall en trasa framfor slanganslutningen och kör pumpen tills detkommen ut vatten ur slanganslutningen.

Kontakta kundtjanst om problemet inte har losts.

Sprutteknik

Följ alltid instruktionerna for tryckavlastning när du stänger av anlaggningen. Därmed släpps trycket ut genom sprutslangen och sprutpistolen.

Kontrollera att färgslangen inte har nagra veck eller knutar och att det inte finns nagra foremål med vassa kanter i narheten.

• Det är lämpligt att Först öva mot en kartong eller liknande underlag for att kontrollera sprutbilden och bekanta sig med sprutpistolen.

Om sprutmonstret ar jämnt som på bild 16 A ar alla installninger korrekt gyjorda. Om sprutmonstret uppvisar "kantränder" som på bild 16 B ökar du stegvis trycket eller fortunnar ytterligare i steg om 5% . (beakta tillverkarens maximalt tillåtna fortunning).

• Nyckeln tillett braresultat arjammbelaggningav hela ytan.
  Ror armen med konstant hastighet och hall sprutpistolen paett konstant avstand fran ytan som malas. Ett avstand p20 till 25 cm mellan sprutmunstcyket och ytan ar optimalt. (Bild 17, A)
• Håll sprutpistolen parallell med ytan. Rör på hela armen i stället for att bara röra på handleden. (Bild 17, B)
• Hall sprutpistolen vinkelratt mot ytan som ska malas. Annars blir belaggningen tjockare i den ena anden an i den andra. (Bild 17, C)
• Tryck in avtryckaren på pistolenningar du har startat rörelsen. Slapp avtryckaren innan du slutar en rörelse. (Bild 17,D) Sprutpistolencka vara i rörelseningar du trycker in uller släpper avtryckaren. Overlappa varje armrörelse med ca 30% . På sä tatt erhälls en jämnt tackning avytan.

Under arbetet startas och stangs pumpen for att reglera trycket.

Detta ar normalt och inte nagon felfunktion.

Rengöring av igensatt munstycke

När sprutmönstret har församrats eller om det inte kommt ut nagon färg ur munstCKET även om avtryckaren ar intryckt skudu. folja nedanstående instruktion.

Försök inte rengörä munstytcket med fingret. Vätskan stär under högt tryck och kan orsaka skador på grund av injekction.

1. Slapp avtryckaren och sakra pistolen. Vrid det vandbara munstycket 180^ sa att pilen pekar mot den bakre delen av sprutpistolen (bild 18).

När sprutmunstycket stär under tryck ar det eventuellt mycket svart att vrida. Vrid valjaren till positionen PRIME (iodrat) och tryck in avtryckarbygeln. Därmed sänks trycket och munstycket ar enklare att vrida på.

1. Vrid valjaren till positionen SPRAY (vågrätt).
2. Avsakra sprutpistonen och tryck på avtryckaren medan du riktar den mot en kasserad trabit eller kartong. Därmed kan du blasa loss forstoppeningen med trycket i sprutslangen. När munstcycket ar rent sprutar fargvatskan ut i en rak stråle med högt tryck.
3. Slapp avtryckaren och sakra pistolen. Vrid på munstycket sä att pilen äter pekar framåt. Avsäkra sprutpistolen och fortssät arbetet.

Igensattningar imunstycket kan minimeras med HEA filtersats (se "HEA filtersats").

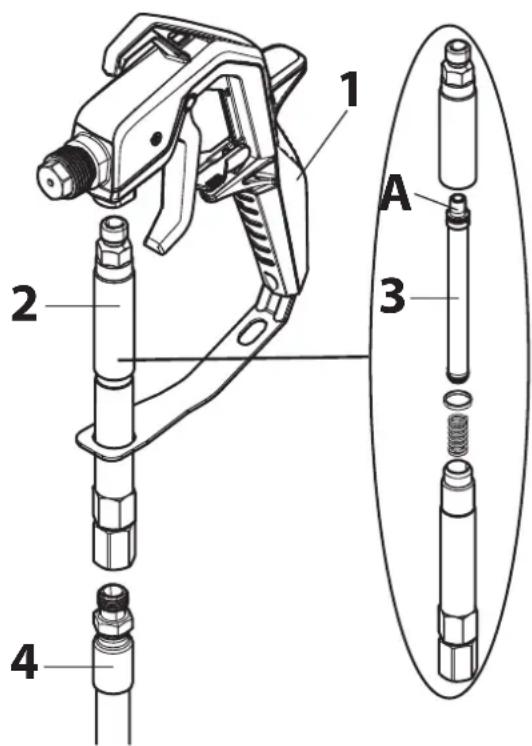

HEA filtersats

Hopsattning

Pistolen och hogtrycksslangen skara vara trycklosa innan filtersaten demoneras aller moneras.

Fara

1. Lossa hogtrycksslangen fran pistolen (1).
2. Skruva vid behov isär filterhuset (2) och satt i ett filter (3) som passar till munstcycket (den koniska sidan (A) ska peka uppåt).

Munstycke 311 Filter rott

Munstycke 517 / 619 Filter vitt (ar formonterat i filterhuset)

1. Skruva fast filterhuset (2) i pistolen (1).
2. Skruva fast hogtrycksslangen (4) i filterhuset (2).

Rengöring

Pistolen och hogtrycksslangen skara vara trycklosa innan filtersaten demonteras aller monteras.

1. Ta bort filterhuset (2) frän slangen (4) och pistolen (1).
2. Skruva isär filterhuset (2) och ta ut filtret (3).
3. Rengör filtret (3) och filterhuset (2) noga. Byt filtret om det är forbrukat.
4. Var uppmärksam på att inte förlora tätningen och fjädern vid monteringen.

Driftavbrott

Följ alltid instruktionerna for tryckavlastning när du stänger av anlaggningen. Därmed släpps trycket ut genom sprutslangen och sprutpistolen.

Fara

• Stäng av maskinen (tryckregulatorn i lage 0) och dra ut kontakten frän eluttaget.
• Lagg sprutpistolen i en plastpase och stang den lufttatt.
• Hallettuntlagervattenovanpa fargenforattundvika skinnbildning.

Avstängning och rengörning

En fackmässigt utförd rengöring ar Förutsättningen for en felfri drift av färgsprutan. Om sprutan rengjorts på ett iced fackmässigt satt, eller inte alls, gäller inte garantin.

Fara

Använd inga antänd Liga material / cellulosaförtunning vid rengöringen.

Rengör alltid maskinen direkt after arbetets slut.
Intorkat belägningsmaterial forsvárar rengöringen.

1. Utfortryckavastning
2. Säkra sprutpistolen.
3. Ta bort munstyckeshallaren fran sprutpistolen. (Bild 19)
4. Ställ insugningslangen och returledningen i en behällare med vatten erlen rengöringslösning som är lämplig for materialet som används.
5. Vrid valjaren till positionen SPRAY och ställ in trycket på Maximum.
6. Håll sprutpistolen mot kanten av färghinken. (Bild 20)

Fara

Jorda sprutpistolen i en metallbehällare vid spolning av losningsmedel.

1. Avsakra pistolen och tryck på avtryckarhandtaget for att Pumpa ut den overflödiga färgen ur systemet ner i färghinken. Slapp avtryckarhandtaget igen sà snart som rengöringslosningenkommen ut.
2. Vrid valjaren till positionen PRIME (Iodratt).
3. Hall sprutpistol mot kanten av rengoringsbehallaren.
4. Tryck på avtryckarhandtaget och häll det intryckt sö länge tills att endast klar vätskakommen ut.
5. Stäng av maskinen och dra ut kontakten fran eluttaget.
6. Vrid väljaren till positionen PRIME (iodratt).
7. Tryck in avtryckaren for att latta pa trycket.
8. Säkra sprutpistolen.
9. Lossa sprutpistolen fran fargslangen med skruvnycklarna (13).

Om HEA filtersats används skä den demonteras och rengöras enligt informationen i kapitlet HEA filtersats.

1. Ta av munstycket (1), underlaggsbrickan (2) och hällaren (3) frän munstyckeshällaren (4) och rengör alla delar grundligt. (Bild 21)
2. Satt hällaren Åter in hällaren och underlöggsbrickan i munstyckeshällaren. Skruva på munstyckeshällaren på pistolen.
3. Ta bort insugningslangen fran basenheten.
4. Ta bort returslangen.
5. Torka av utsidan på bada slangarna.
6. Dra forsiktigt ut filterbrickan (1) fr'an insugsfiltret med en tang. (Bild 22)
7. Rengör filterskivan grundligt under rinnande vatten.
8. Ta av hogtrycksslangen med en skruvnyckel (17) fran basenheten.
9. Doppa ned inloppsventilen i en behällare fylld med konserveringsmedel (t.ex. hushällsolja) (bild 23).
10. Sattielkontakten.
11. Häll en trasa framfor slanganslutningen och starta maskinen i ca 5 sekunder. (Bild 24) Därmed konserveras pumpen.

Underhäll och reparation

Tryckavlasta alltid systemet och ta alltid ut el-kontakten frän uttaget innan nagot arbete utförs på maskinen.

Om det uppSTAR problem vid insugning av material maste eventuelt inloppsventilen rengoras ell bytas ut. Man kan undvika problem genom att alltid rengora och underhalla utrustningen på korrekt satt.

1. Ta bort insugningslangen fran basenheten.
2. Lossa inloppsventilen (bild 25, 1) fran grundaggregatet med en skruvnyckel (20) ell insexnyckel (10 mm).
3. Ta bort ventilsätet (bild 25, 2), kulan (3) och O-ringen (4) frän inloppsventilen.
4. Rengör inloppsventilens fäste och alla componententer grundligt med en lämplig rengöringslösning eller byt dem vid behov.
5. Fetta in inloppsventilens O-ring (bild 25, 5).
6. Satt tillbaka ventilsätet, kulan och O-ringen i inloppsventilen.
7. Skruva fast inloppsventilen pa encheten igen.

b) Rengöring av utloppsventilen

Om sprutbilden ar dalg kan det vara utloppsventilen som maste rengoras ell bytas ut. Man kan undvika problem genom att alltid rengora och underhalla utrustningen pa korrekt satt.

1. Ta av hogtrycksslangen med en skruvnyckel (17) fran basenheten.
2. Lossa skruven (insexnyckel 2,5 mm) i utloppsventilen (bild 26) men ta inte bort den.
3. Lossa utloppsventilen (bild 27, 1) från grundaggregatet med en skruvnyckel (16).
4. Rengör utloppsventilens fäste och utloppsventilen grundligt med en lámplig rengöringslösning eller byt vid behov ut utloppsventilen.
5. Satt i den nya aller rengjorda utloppsventilen.
6. Dra at skruven (bild 26) ordentligt.

Reservdelsliste (bild 28)
Pos. Berichtigung Best.nr
1 Spruit	pistol (komplett med munstyckeshällare) 0517100
2 Spruit	munstycke 517 (für tjockflytande material, t.ex. inomhusfürger)*Sprutmunstycke 311 (für tunnflytande material, t.ex. lacker)*	05175170517311
3 Munst	tyckeshällare 0517200
4 Packingsset	0517900
5 HEA	filtersats (med filter röttt och filter vitt) 0517202
6 Filter	rott (sprutmunstycke 311, 2 pack)*Filter, vitt (sprutmunstycke 517/619, 2 pack)*	04187110418713
7 Högt	ycksslang, 9 m 0580050
8 Bärhandtag	0580175A
9 Klaff	1 styck) 0580041B
10 Insugningslangen och returledningen		0580159A
11 Kläma (insugningslangen)		9890222
12 Kläma (returledningen)		0327226
13 Returledningen		0580487A
14 Kläma (1 styck)		0512390
15 Filtrus		0580154
16 Filtrer		0580155
17 Utopsventilen		0580072A
18 Reparationssats inloppsventilen		0580391
19 Inlopssventilhus		0580071A

• Slitagedel: Omfattas inte av garantin

Tillbehör (ingår inte i leveransen)
Benämning Best.nr
Sprutmunstycke 619 (För tjockflytande material, t.ex. inomhusfärger. För beläggning av stora ytor.) 0517619
Munstycksforlängare (30 cm) 0517700
Olja (118 ml) 2319722

Forytterligare information om WAGNERS Produktusbud for renovering, se www.wagner-group.com

Tekniska data
Typ av pump Kolvpump
Spänning 230 V	-50 Hz
Upptagen effekt 550 W
Säkring Anslut endast till uttag som är skyddat med jordfelsbrytare (16 A)
Skyddsklass I
Max spruttryck 11 MPa (110 bar)
Max. sprutkapacitet 1,25 l/min
Ljudtrycksnivå * 83 dB (A) Osäkerhet K=3 db
Ljudnivåeffekt * 95 dB (A) Osäkerhet K=3 db
Vibrationsnivå * < 2,5 m/s	\( ^2 \)Osäkerhet K=1,5 m/s2
Max temperatur på sprutmateriaiet	40°C
Slangängd	9 m
Max. langängd 30 m
Produktens dimension	ca. 46,5 x 32 x 38 cm
Vikt	ca. 7,6 kg

• Uppmatt enligt EN 50580:2014

Information om vibrationsnivå

Den angivna vibrationsnivan har matts med en standardiserad matmetod och kan anvandas for jamforese av elverktyg. Vibrationsnivan anvands aven for inledningsvis kunna uppskatta vibrationsbelastningen.

OBS! Vibrationsvärdet kan skilja sig frän det angivna värdet under den faktiska användingen, beroende på vilket satt som elverktyget används. Det ar nödvändigt att vidta sakcherhetsatgärder for att skydda användaren som baseras på uppskattning av hur användaren utsätts for vibrationerna under de faktiska användningsforhallanden (i bedömningen ske alla delar av driftcykeln tas i beaktande, exemplvis tider som elverktyget ar avständt och tider som det var igäng, men körde utan belastning).

Miljöskydd

Maskinen som tillbehör och Förpackning skä lämnas in for atervinning. Den fär inte kastas i hushällssoporna. Var miljömedveten! Lämna utrustningen till kommunens atervinningscentral eller fråga leverantoren. Fägrester och Lossningsmedel fär inte slappas ut i avloppssystemet, dagvattenledningarna er ker kastas i hushällsvafallet. Dessa skä lämnas in som specialavfall pa atervinningsstationen. Läs anvisingarna paproduktförpackningen.

Till foljd av en sedan den 1 januari 1990 gallande EU-forordning har tillverkaren endast ansvar for sin produkt, da alla delar härstammar frän tillverkaren erer har godkänts avenna, somt d'utrustningen har monterats och anvands korrekt. Vid anvandning av tilbehör erer reservdeler fran andra leverantörer kan tillverkarens ansvar helt ell er delvis bortfalla.

Störningsavhjalpning

Fel Orsak Åtgård
Enheten startar inte.	•Enheten är inte ansluten till elnätet. •Enheten stängdes av medan den fortfarande var under tryck. •Ingen spänning från elnätet via vägguttaget. •Förlängningskabeln är skadad eller har for lög kapacitet. •Aggregatet überhettat •Ett fel kan ha uppstäatt i enhetens motor.	→Anslut enheten till elnätet. →Tryckavlasta och ställ därefter äter väljaren på SPRAY. →Kontrolera om det finns fögon spänning i eluttaget. →Byt ut förlängningskabeln. →Stäng av fãrgsprutan, vrid väljaren till PRIME (iodrätt) ta ur kontakten och lätt fãrgsprutan svalna i minst 30 minutes. Åtgärda orsaken till überhettningen, t.ex. överträckta ventilationsöppninger. →Kontakta Wagner Service
Sprutan är igång, men suger inte upp fögon fãrg;när väljaren är ställd i laget PRIME.	•Enheten fylls inte korrekt eller har tomtts. •Fãrgbehällaren är tom, eller söär insugningsslangen insug inte helt nedsänkt i fãrgen. •Insugningsslangen är igensatt. •Insugningsslangen är inte ordentligt fastskruvat i inloppsventilen. •Inloppsventilen eller utloppsventilen har fastnat. •Inloppsventilen är sliten eller skadad. •PRIME/SPRAY-ventilen är igensatt.	→Försök att fylla enhetenigen. →Fyllp fãrgbehällaren aller se till att insugningsslangen insug är helt nedsänkt i fãrgen. →Rengör insugningsslangen. →Skruva fast ordentligt. →Försök att lösia problemet med de steg som beskrivs kapitel Hjälp vid uppsugningsproblem. →Byt ut →Kontakta Wagner Service
Enheten suger upp fãrg, men trycket faller;när sprutpistolens handtag trycks in.	•Sprutmunstycket är slitet. •Inloppsfiltret är igensatt. •Stopp i sprutpistolens filter (om den är monterad). •Fãrgen är für kompakt eller for grov. •Inloppsventilen är slitten eller skadad.	→Byt ut sprutmunstycket mot ett nytt munstycke →Rengör inloppsfiltret. →Rengör filtreller montera ett lämpligt filter. →Fortunna, filtrera aller sila fãrgen. →Byt ut
Sprutpistolensläcker.	•Enhetens inre delar är slitna aller behöver rengöras.	→Kontakta Wagner Service
Sprutmunstycketläcker.	•Sprutmunstycket har inte monterats korrekt. •En tätning behöver rengöras.	→Kontrolera sprutmunstycket och montera det korrekt. →Rengör tätningen.
Det gär inte att spruta med sprutpistolen.	•Sprutmunstycket är igensatt. •Stopp i sprutpistolens filter (om den är monterad). •Sprutmunstycket är vänd ät felhl.	→Rengör sprutmunstycket och använd HEA filtersats. →Rengör filtreller montera ett lämpligt filter. →Vrid sprutmunstycket ät rätt hlall.
Det blir rändere i sprutmönstret.	•Fãrgen är für kompakt aller for grov. •Sprutmunstycket är igensatt. •Sprutmunstycket är slitet. •Stopp i sprutpistolens filter (om den är monterad). •Inloppsfiltret är igensatt. •Inloppsventilen är slitten aller skadad.	→Fortunna, filtrera aller sila fãrgen. →Rengör sprutmunstycket och använd HEA filtersats. →Byt ut sprutmunstycket mot ett nytt munstycke →Rengör filtreller montera ett lämpligt filter. →Rengör inloppsfiltret. →Byt ut

3+1 árs garanti

Enheten omfattas av 36 manaders garanti vid iche-kommersiell anvandning. Garantin forlangs vid privat anvandning med ytterligare tolv manader om maskinen registrareras pa www.wagner-group.com/3plus1 inom fyra veckor fran inkopsdatum. Registering ar endast mojlig om koparen godkanner att informationen som sca lamnas sparas.

Enheten omfattas av 12 manaders garanti vid kommersiell anvandning. Om den mangd farg som har hanterats i enheten overstiger 1000 liter anses encheten anvandas for kommersielt bruk.

Garantin forenheten omfattar foljande:

Samtiga delar som visar sig inte kunna servas aller som intekommen att kunna servas under garantiperiodenPGA rund av fel som kan anses ha sin upppomst fore overlamnandet av enheten -i synnerhet till foljd av brister i konstruktionen, byggmaterialens kvalitet erer sammansatttingen av enheten - repareras ellerserskostnadsfrtt med ersattningsvaror utifran var bedomning.

Garantiansprakkanintebeaktas

• fordelar, som genomgarett naturligt slitage, beroende pa anvandning ell erovigt, ell defekter pao produkten som kan aterforas pa slitage vid anvandning ell ovrigt naturligt slitage. Hrtill rknas sarskilt kablar, ventiler, packninger, munstycken, cylindrar, kolvar, mediumledande delar, filter, slangar, packninger, etc. Skador paa ground av slitage orsakas sarskilt av slipande belaggningsmedel, som t.ex. dispersioner, glasyrer, kvartsgrund.
• vid fel som kan Återforas på att inte anvisingarna i bruksanvisingen har beaktats, olamplig eller felaktig användning, felaktig montering resp. idrftsätting som utförts av köparen eller tredje part, iced correkt använding, onormala miljoförhällanden, olampliga belägningsmedel, kemisk, elektrokemisk eller elektrisk paverkan, iced relevanta driftsförhällanden, drift med fel natspänning/-frekvens, overbelastning eller bristande underhäll eller vard samt rengöring.
• vid fel som har orsakats genom att anvanda tillbehors-, tillaggsseller reservdilar som inte ar Wagner originaldilar.
• fürprodukter, på vilka Förändringar eller utbyggnader har genomförts.
• fürprodukter med avlågsnat eller oläsbart seriennummer
• fürprodukter, på vilka icken auktoriserade personer har utfört fösök till reparatin.
• for ar producer med smrre avvikelser frn bcr-beskaffenheten, som ar obetydlga for vardet och anvandarfunktionerna.

Enheten ar inte avsedd att anvandas i skiftarbete, for uthyrning ellr leasing. Ingen sadan anvandning omfattas av garantin. Om nagon del i enheten byts ut forlangs inte entehens garantiperiod.

Enheten bör kontrolleras omedelbart after mottagandet. Uppenbara fel bör rapporteras inom 14 dagar after mottagandet for att de rättigheter som kan aberopas vid fel sca anses vara giltiga.

Vi forbehäller oss ratten att lata ett kontraktsbundet foretag hantera vara garantietaganden.

Reparationer av mer avancerad art an dem som tas upp ienna anvandarhandbok maste goras vid var fabrik. Kontakta den aterforsaljare som salde encheten till dig om encheten blir foremal for ett garantiarende ell behover repareras.

Fullfoljandet avett garantiärende ar avhängigt av uppvisandet av en faktura och en foljesedel, ell ertt inköpsbevis.

Om en kontroll visar att ett fel inte omfattas av garantin utförs reparationen på köparens bekostnad.

Inga ytterligare krav ell ansprak kan stallas wagner med avseende pa uppkomna fel ell otillracklighen hos en enhet.

Vi vill klargora attenna garantideklaration inte pà nagot satt begränsar dina lagstadgade rattigheter ell er de kontraktsenliga rattigheter som omfattas av va alla manna affärsvillkor.

Ovan namnda garantier gäller uteslutande for produit, som har inhandlats i EU, GUS, Australien av auktoriserad fackhandel och används inom referenslandet. Om det vid närmare undersökning visar sig att garantin inte täcker det aktuella felet genomförs reparationen på kundens räkning. De ovan namnda bestammelserna reglerar avslutningsvis rättsförhällandena.

Fortsatta krav, särskilt pa skador och forluster oavsett typ, som har uppstäatt pa grund av produiten erler pa grund av dess användning utesluts även under användningsområdet for Produktionsansvarslagarna. Krav pa fel gentemot fackhandeln berörs inte. For dessa garantier gäller tysk lag. Avtalet ar skrivet pa tyska. Om betydelsen av de tyska och utländska texterna avviker fran varandra ar den tyska texten gällande.

CE Forsakran

Vi intygar och ansvarer for, attenna prodkt overensstammer med foljande norm och dokument: 2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU

Anvanta harmoniserade normer:

EN ISO 12100, EN 1953, EN 62841-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 62233

EU-konformitetsförklaringen medfoljerprodukten.

Den kan vid behov beställas genom ordernummer 2373934.

D J.WAGNER GMBH

Vi pātar oss inget ansvar for eventuella felaktigheter

och forbahller oss ratten att utföra andringar.

Part. No. 2372675 B

01/2018_RS
