| Produkttyp | Gasgrill |
| Märke | CHAR BROIL |
| Modell | Perfomance 220 B |
| Gaskategori | I3+(28-30/37), I3B/P(30), I3B/P(50) |
| Total nominell värmebelastning | 6,15 kW (448 g/h) |
| Gastyp | Butan, Propan eller blandningar |
| Gastryck | Butan: 28-30 mbar, Propan: 37 mbar (50 mbar beroende på land) |
| Antal huvudbrännare | 2 |
| Tändning | Elektronisk (batteri 1,5 V DC) och med tändsticka |
| Huvudmaterial | Rostfritt stål |
| Användning | Endast utomhus |
| Maximal belastning av sidobord | 4,5 kg |
| Diameter på kokkärl | 200 till 260 mm |
| Värmeskiva | Ingår inte (S.O.) |
| Garanti brännare | 5 år |
| Garanti övriga delar (Europa) | 2 år |
| Underhåll | Regelbunden rengöring av brännare, galler och ytor |
| Förvaring | På en torr plats, gasflaska frånkopplad för inomhusförvaring |
Vanliga frågor - Perfomance 220 B CHAR BROIL
Användarfrågor om Perfomance 220 B CHAR BROIL
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Grill i PDF-format gratis! Hitta din manual Perfomance 220 B - CHAR BROIL och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Perfomance 220 B av märket CHAR BROIL.
BRUKSANVISNING Perfomance 220 B CHAR BROIL
Lämna denna bruksanvisning till konsumenten.
KONSUMENT:
Spara denna bruksanvising for framtida referens.
Fragor:
Kontakta din lokala Återförsäljare om du har nagra frågor om montering eller användning av anordningen.

FARA

Om du kanner lukten av gas:
- Stang av gasen till anordningen.
- Slack eventuella oppna lagor.
- Oppna locket.
- Om lukten kvarstär bör du omedelbart ringa din gasleverantor eller brandkåren och hälla dig på avständ frän anordningen.

WARNING

- Förvara inte och använd inte bensin aller andra brandfarliga vätskor i narheten avenna aller nàgon liknande anordning.
- En gasolflaska som inte ar ansluten for anvandning far inte forvaras i narheten avenna eller nagon liknande anordning.

IAKTTA FÖRSIKTIGHET

- Läs och följ alla sakerhetsanvisningar, monteringsinstruktioner och braks- och underhällsanvisningar innan du monterar grillen och börjar grille.
- Vissa delar kan ha vassa kanter. Du rekommenderas att anvanda skyddshandskar.
Fettbränder
- Det gär inte att släcka fettbränder genom att stänga locket. Grillar ar valventilerade av sakerhetsskal.
- Använd inte vatten på en fettbrand,.dkdet kan leda till persorskador Om en ihallande fettbrand utvecklas skudvrida av vreden och gasolflaskan.
- Om anordningen inte har rengjorts regelbundet kan fettbränder uppsta, vilket kan skadaprodukten. Var uppmarksam vid forvärmming eller vid bortbränning av matrester for att sakerställa att en fettbrand inte utvecklas. Folj anvisingarna angäende allman rengöring av anordningen och rengöring av brännaren for att forhindra fettbränder. Fettbränder forebyggs bist genom regelbunden rengöring av anordningen.
- Lämna inte grillen obevakad under forvärmning eller bortbränning av matrester på Hl. Om anordningen inte har rengjorts regelbundet kan fettbränder uppstä, vilket kan skadaprodukten.

WARNING

För saker användning av anordningen och für att undvika allvarliga skador:
ANVANDENDASTUTOMHUS.ANVANDALDRIGINOMHUS.
Las anvisiningarna innan du anvander grillen.
Folj alltid dessa anvisningar.
- Flytta inte grillen när den används.
- Atkomliga delar kan bli mycket varma. Hall sma barn borta fran grillen. Lat inte barn anvanda grillen ell leka i narheten av den.
- Stäng av gastillförseln frän gasolflaskan after användning.
- Denna anordning maste hallas borta fran brandfarliga material under användning.
- Blockerainte halpaprillenssidorllerbaksida.
- Håll brännarlagorna under uppsikt.
- Blockeraintebrannarensventuriror.
- Använd endast på valventilerade platser. Använd ALDRIG i slutna utrymmen sāsom carport, garage, veranda, inglasad altan eller under nàgon takförsedd struktur av nagot slag.
Anvandinte trakol ellerkamiska briketter i en gasolgrill. - INTE über gallret med aluminiumfolie aller nagot annat material. Det blockerar brännarens ventilation och skapar ett potentiellt farigt tillstand, som kan leda till skador på egendom och/eller persorskador.
- Använd grillen på att avständ på minst 1 m från vagg eller annan yta.
- Häll ett sakerhetsavstand på 3 m frän foremål som kan fatta eld eller antändningskällor, sösom kontrollampor på varmvattenberedare, igangsatta elektriska apparater o.s.v.

- Försök ALDRIG att tända brännaren med locket stängt. En ansamling av ej antänd gas inuti en sluten anordning är farlig.
- Stäng alltid av gasen på gasolflaskan och koppla是从 regulatorn innan du flyttar gasolflaskan från den angivna användningsplatsen.
- Använd aldrig anordningen om gasolflaskan inte är på rätt plats enlicht vad som har specificerats.
- Modificera inte anordningen. Alla typer av modifieringar ar strängt forbjudna. Slutna delar fär inte manipuleras av anecdaren. Montera ante isär injektorerna.
Sakerhetstips
- Kontrollera regulators tathet innan du oppnar gasventilen.
- Stäng av alla kontrollvred och gasen Near anordningen inte används.
- Använd grillredskap med langt skaat och grytvantar for att undvika brännskador och stänk. Använd skyddshandskarNDAR du hanterar varma komponenter.
- Maximal belastning på värmeplattan, omalandinns, och sidohyllan ar 4,5 kg. Kokkär med en minsta diameter pa 200mm och en maximal diameterp 260~mm OBS! Det kanHandaattdingrill INTEarutrustadmedenvärmeplatta!
- Droppskålen (om sādan finns) mäste foras in i anordningen och tommas after varje användning. Ta inte bort droppskålen forrän anordningen har svalnat helt och hallet-
- Var mycket fösiktig när du öppnar locket, dã het ønga kan uppsta.
- Var mycket fösiktig Near barn, ädre personer aller husdjur ar i narheten.
- Om du upptäcker att fett eller nagot annat hett droppar frän anordningen ner på ventilen, slangen eller regulatorn måste du omedelbart stänga av gastillförseln. Fastställ orsaken, ätgårda problemet och rengör och inspektera ventilen, slangen och regulatorn innan du fortsätter.
Genomforettlackagetest. - Förvara inte foremål erer material inuti anordningens hölje, som skulle blockera forbränningsluftens flöde till undersidan av antingen kontrollpanelen eller brännarhuset.
- Koppla INTE fræller byt gasbehällare på ett avstand kortare øn 3 m øran en öppen laga eller annan antändningskälla.
Gasflaskans placering
En gasflaska på 6 kg ellerindre kan placeras på marken under sidohyllan eller inuti anordningen i det angivna utrymmet. Stora gasflaskor fär endast placeras under sidohyllan eller bakom grillen. Gasflaskor som placeras inuti anordningen skha en maximal diameter på 345 mm och en maximal höjd på 370 mm. Gasflaskor som placeras på marken fär inte placeras under värmeplattan.
Krav for regulator
En regulator maste anvandas medenna anordning. Anvand endast den gasregulator som medfoljer grillen. Om det inte medfoljer nagon regulator sku du endast anvanda en regulator som certificats enligt EN16129 (flodeshastighet pa max. 1,5 kg/tim.) och som ar godkand for ditt land och for den gas som specijeras i avsnittet Tekniska data.
Krav ffor slang
Använd endast en godkänd slang som certifierats/GLT lamplig EN-standard och som inte är langre än 1,5 m. För Finland ska slangen inte vara langre än 1,2 m. Kontrollera att slangen inte är skadad eller utsliten. Se till att slangen inte har snott sig. Se till att slangen inte vidrör nagra varma ytor;nar den är ansluten.Byt ut skadade slangar innan du använder anordningen. Byt ut slangen i enlighet med nationella krav.
Tanda grillen
Luta dig inte over grillen när du tänder den.
1. Vrid gasbrannarens kontrollvred till (av).
2. Oppna locket nár du tänder grillen.
3. Satt PÅ gasen på LP-flaskan.
4. Tänd genom att trycka in och vrida brännarens vred till HIGH. Tryck omedelbart in ochhallinne knappen ELECTRONIC IGNITOR tillsbrannaren tänds.
5. Om grillen INTE tänds inom fem sekunder vrider du av brännarens kontrollvred Ovantar fem minutes och upprepar sedan tändningsproceduren.
6. Upprepaa steg 4 och 5 när du vill tanda andra huvudbrannare.

WARNING

Stäng av kontrollvred och gasolflaskan nar de inte används.

IAKTTA FÖRSIKTIGHET

Om grillen INTE tänds inom fem sekunder vrider du av brännarens kontrollvred Øvantar fem minutes och upprepar sedan tändningsproceduren. Om brännaren inte tänds med ventilen öppenkommen gas att fortsättä flöda ur brännaren och kan oavsiktligt antandas, vilket kan orsaka skador.

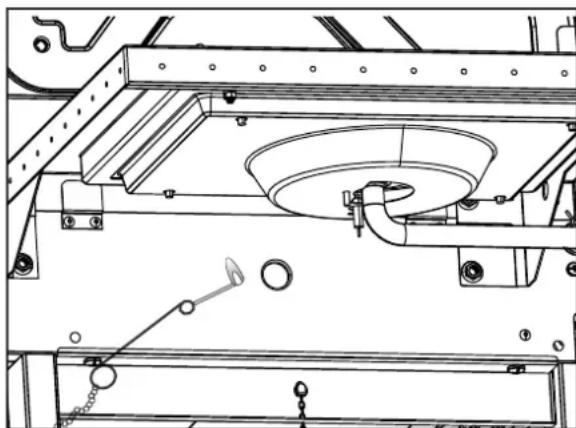

Tanda med tandstickor
Luta dig inte over grillen när du tänder den.
1. Vrid gasbrännarens kontrollvred till (av).
2. Oppna locket nár du tänder grillen.
3. Satt Pä gasen på LP-flaskan.
4. Placera tändstickan i tändstickshällaren (som hänger frän sidopanelen på grillen). Tänd tändstickan. Tänd sedan brännaren genom att Föra in tändstickan genom hålet på sidan av grillen. Tryck omedelbart in och vrid på brännarens kontrollvred till positionen uHIGH. Se till att brännaren tand och fortsätter att vara tand.
5. Tänd angransande brännare i turordning genom att trycka in och vrida på vreden till positionen HIGH.

Lackagetest for ventiler, slang och regulator
Genomforettlackagetestforeforstaanvandning,minstengang perarochvarjeganggasolflaskanbytsutllerkopplasfran.
- Vrid alla kontrollvred till .O
- Se till att regulatorn ar ordentligt ansluten till gasolflaskan.
- Satt pä gasen. Stäng omedelbart av gasen om du hör ett susande ljud tryck. Det betyder att anslutningen lacker. Åtgårda detta innan du fortssätter.
- Pensla med en tvallosning (en blandning av halften tvål, haften vatten) på slangens anslutningar.
- Om det uppstbar bubblor finns det en lacka. Stang omedelbart av gasen pa gasolflaskan och kontrollera att ansluttingarna ar tata. Om lackan inte kan atgardas skadu inte forsoka att reparera skadan. Ring after reservdilar.
- Stäng alltid av gasen på gasolflaskan när du har utfört ett läckagetest.

IAKTTA FÖRSIKTIGHET

WARNING FÖR SPINDLAR!
SPINDLAR OCH SPINDELNAT I BRÄNNAREN

Om grillen ar svär att tända eller om lagan ar svag kontrollerar du och rengör venturirören och brännarna.
Spindlar eller små insetkter skapar ofta "bakeldsproblem" genom att bygga bon och lagga agg i grillens venturirör eller brännare, vilket kan hindra gasflödet. Den ansamlade gasen kan antändas bakom kontrollpanelen. Denna bakeld kan skada grillen och orsaka skador. Färebygg bakeld och sakerställ god prestanda genom att ta bort och rengör brännaren och venturirören Near apparaten har/Statt oanvänd under en langre tid.
OM ANORDNING INTE TÄNDS
- Se till att gasen ar pâslagen på gasolflaskan.
- Se till att det finns tillräckligt med gas i gasolflaskan.
Hör du ett gnistljd fran tandaren?
Om du hör det kontrollerar du om det finns gnistor vid brännaren.
Om du inte ser nagra gnistor letar du after skadade ell er losa ledninger.
- Om ledningarna är ok letar du after spruckna aller trasiga elektroder och byter ut dessa om sökravs.
- Om ledninger erller elektroder ar tackta av rester fran matlagningen rengor du elektrodspetsen med alkohol om så kravs.
- Om sa kravs byter du ut ledningarna.
- Om duinte hör nagot gnistjud kontrollerar du batteriet.
- Se till att batteriet har ar ordentigt isatt.
- Leta after losa ledninger vid modulen och brytaren.
- Om tandaren fortfarande inte fungerar anvander du entandsticka istallet.
Rengora brannaren
Följ dess anvisningar for att rengöra och/eller byta ut delar av brännaren aller om du har problem med att tända grillen.
- Stäng av gasen med kontrollvreden och på LP-flaskan.
- Ta bort grillgaller och varmetält.
- Ta bort überfängsrör och komponenter som häller fast brännare.
- Koppla fran elektrod fran brannare.
OBS! Method für avlågsnande/frankoppling beror på brännarkonfiguration. Se olika konfigurationer i illustrationerna nedan.
- Lyft forsiktigt upp brännarna bort fran ventilöppningarna. Vi foreslår tre olika satt for att rengörä brännarrören. Använd det sätt som du tycker ar enklast.
A. Böj en styv stältrad (en lätt galse fungerar bra) till en liters krok. Kör kroken genom varje brännarrör flera gänger.

B. Använd en smal flaskborste med ett böjligt skaft (använd inte en borste i mssing). Kor borsten genom varje brännarrör flera gänger.
C. Använd skyddsglasögon: Använd en luftslang für att blasa in luft i brännarröret och ut genom brännarportarna. Kontrolera varje port für att sakerställa att luftenkommen ut genom alla hal.
- Borsta hela den yttre ytan på brannaren med en stålborste for att fä bort matrester och smuts.
- Rengör eventuella blockerade portar med en styv staltrad, som till exemple ett öppnat gem.
- Kontrollera att brännaren inte är skadad. På grund av normalt slitage och korrosion kan vissa hal forstoras. Om du upptäcker nagra stora sprickor eller hal byter du ut brännaren.
MYCKET VIKTIGT: Brännarrör måste äteranslutas till ventilöppninger. Se illustrationer till hoger.
Korrekt forbindelse mellan brannare och ventil
- Fäst elektrod till brännare.
- Byt forsiktigt ut brannare.
- Montera brännare till fästena i brännarhuset.
- Satt tillbaka overforingsr or och fast till brannare. Satt tillbaka varmetalt och grillgaller.
- Innan du anvander grillen igen bor du genomfora ett "lackagetest" och en "kontroll av brannarlaga".




Forvara grillen
- Rengör grillgaller.
- Forvara pā en torr plats.
När gasflaskan ar ansluten till grillen ska den forvaras utomhus pa en valventilerad plats, utom räckhäll for barn.
Tack over grillen om den forvaras utomhus. - Förvara grillen inomhus ENDAST om gasflaskan ar avständg och fränkopplad, har avlågsnats frän grillen och forvaras utomhus.
- När du tar fram grillenigen kontrollerar du att inga brännare ar igentäppta.
Rengora grillen
- Rengör grillen ofta, helst after varje gang den har använts. Om en borste används for rengöring av grillens tillagningsytor bör du se till att inga Lossa borststrän finns kvar på tillagningsytan innan du börjar grilla. Du rekommenderas inte att rengörä tillagningsytor när grillen ar varm. Grillen bör rengöras minst en gang per ar.
- Forvaxla inte brun eller svart ansamling av fett och rok med farg. Insidan av gasolgrillar malas inte i fabriken (och bor aldrig malas). Anvand en stark losning av rengöringsmedel och vatten, eller anvand att rengöringsredskap med skrubborste på insidan av grillens lock och botten.
- Skolj och lat lufttorka helt. Använd inte fratande rengöringsmedel eller ugnsrengörare på malade ytor.
- Plastidelar: Tvatta med varmt tvålvatten och torka av.
- Använd inte citrisol, rengöringsmedel med slipmedel, avfettningsmedel aller koncentrerad grillrengöring på plastdelarna. Detta kan orsaka skador och fel på delarna.
- Ytor av porslin: På ground av en glasliknande sammansättning kan de flesta resterna torkas av med en Lösning av bakpulver/vatten eller att specielt framtaget rengöringsmedel. Använd skurpulverutan slipmedel for envisa fläckar.
- Målade ytor: Tvätta med ett milt rengöringsmedel eller rengöringsmedel utan slipmedel och varmt tvålvatten. Torka av med en mjuk trasa.
- Ytor av rostfritt stål: Bibehäll grillens högkvalitativa utseende genom att, after varje användning, tvätta ytor av rostfritt stål med ett milt rengöringsmedel och varmt tvälvatten. Torka sedan av med en mjuk trasa. Fettavlagringar frän tillagningen kan kräva att du använden skursvamp. Använd endast i den borstade ytans riktning for att undvika skador. Använd inte en skursvamp på områden med bilderr.
- Tillagningsytor: Om en borste används für rengöring av grillens tillagningsytor bör du se till att inga lösä borststrän finns kvar på tillagningsytan innan du börjar grille. Du rekommenderas inte att rengöra tillagningsytor när grillen är varm.
Rostfritt stål
Det finns Manga typer (legeringar) av material som anses vara rostfritt stål.
En eigenskap som de olica typerna har gemensamt ar att de kan korrodera (oxidera), beroende pa vilka forhallanden de utsats for.
Detta gäller även din nya grill.
Följ reckommendationerna nedan for att sakerstalla att din grill bibehaller utseendet ochfunctionaliteten i mga ar.
1) Om grillen har blivit blöt eller fuktig mäste du torka av den med en trasa for att Förhindra att ytorna korroderar.
2) Rostfritt stål kan rosta under vissa Förhällanden. Detta kan orsakas av Förhällanden)darr grille utsätts for klorin eller saltvatten, ell er vid användning av fel rengöringsverktyg som till exempl stålull. Grillen kan ocksä missfargas pa grund av varme, kemikalier eller ansamling av fett.
3) Bibehäll grillens högkvalitativa utseende genom att, after varje användning, tvätta ytor av rostfritt stål med ett milt rengöringsmedel och varmt tvålvatten. Torka sedan av med en mjuk trasa. Fettavlagringar fran tillagningen kan kräva att du använden skursvamp. Använd endast i den borstade ytans riktning for att undvika skador. Använd inte en skursvamp på områden med bilderr.
4) Smörj de inre delarna av grillen och gallren med matlagningsolja.
Observera:
Använd aldrig stålull ell liknande vid rengöring av rostfritt stål, dà detta kan repa ytan och ge underlag for rost.
Vid rengöring ske du arbeta i sama riktning som det rostfria stålet har borstats i - "med strömmen".
Rengöring med slipmedel kan repa grillen.
Förvaring av grillen nara kusten, en swimmingpool erler att spa kan leda till att den korroderar (oxiderar).
Täck over grillen für att skydda den mot rost.
| TEKNISKA DATA CHAR-BROIL, LLC | ||||
| Anordningens namn Gasolgrill | ||||
| Total nominell värmetillförsel | 6,15 kW (448 g/h) | 5,28 kW (384,2 g/h) | ||
| Gaskategori | I3+(28-30/37) | I3B/P(30) | I3B/P(50) | |
| Modellnr 468210017, 468211017 | 468110017, 468111017 468110017CH | |||
| Gastyp Butan Propan | Butan, propan och blandningar av dessa | Butan, propan och blandningar av dessa | ||
| Gastryck | 28-30 mbar | 37 mbar | 30 mbar | 50 mbar |
| Injektorstorlek (dia. i mm) | Grill: 0,86 x 2 st | Grill: 0,86 x 2 st | Grill: 0,68 x 2 st | |
| Värmeplatta: N/A | Värmeplatta: N/A | Värmeplatta: N/A | ||
| Destinationer | GB, FR, BE, ES, IT, PT, CZ, SK | DK, NO, NL, SE, FI, IS, CZ, IT, SK | AT, DE, CH, LU | |
1,5 VDC-batteri
| TEKNISKA DATA CHAR-BROIL, LLC | ||
| Anordninqens namn Gasolgril | ||
| Total nominell värmetillösel | 6,15 kW (448 g/h) | |
| Gaskategori | I3+(28-30/37) | |
| Modellnr | 468210017UK, 468211017UK | |
| Gastyp | Butan | Propan |
| Gastryck | 28-30 mbar | 37 mbar |
| Injektorstorlek (dia. i mm) | Grill: 0,86 x 2 st | |
| Värmeplatta: N/A | ||
| Destinationer | GB | |
1,5 VDC-batteri
| TEKNISKA DATA CHAR-BROIL, LLC | ||
| Anordninqens namn Gasolgril | ||
| Total nominell värmetillförsel | 6,15 kW (448 g/h) | |
| Gaskategori | I3B/P(30) | |
| Modellnr | 468210017DK, 468211017DK | |
| Gastyp | Butan | Propan |
| Gastryck | 28-30 mbar | 37 mbar |
| Injektorstorlek (dia. i mm) | Grill: 0,86 x 2 st | |
| Värmeplatta: N/A | ||
| Destinationer | DK | |
1,5 VDC-batteri
ASENTAJA/KOKOAJA:
Sadan rengores branderanordningen
| Gasgrillar | |
| Brännare 5 År | |
| Grillgaller 2 År | |
| Alla övriga delar (EURO-minimum) | 2 År |
Char-Broil aller saljaren avenna produkt kan krava ett giltigt bevis av ditt inkopsdatum. DARFOR SKA DU SPARA DITT KVITTO ELLER FAKTURA.
Denna garanti omfattar ratten att reparera eller byta ut Produkten erler delar avprodukten som visar sig vara defekta vid normal anvandning och service. Innan du returnerar delar sca du omedelbart kontakta Char-Broil med hjälp av kontaktinformationen på.Var webbplats. I handelse av en defekt produit avgor Char-Broil om Produkten skerssettas ellre repareras, kostnadsfritt.. Char-Broil returnerar produits erler delarna av produits till koparen med forbetald fraktller porto. Om Char-Broil valjer att reparera produits, ellre defekta delar av produits, och denna reparation misslyckas har du ratt, i enlighet med dina lagstadgade rattigheter, att minska inkopspriset ellere upphava avtalet och erhalla en aterbetaling.
Denna garanti tacker inte fel erer besvar under anvandning som har uppkommit pa grund av en olyckshandelse, missbruk, felanvandning, andring, felaktig anvandning, vandalism, felaktig installation ell fer feltaktigt underhall ell skotsel, ell underlatenhet att utfora standard- och rutinunderhall, inklusive men inte begransat till skador orsakade av insetkter i brannroren, enligt beskrivningen i denna braksanvisning. Undantag kan galla, var god kontakta CharBroil ell din saljare om du har nagra fragor om huruvida denna garanti galler for ditt specifica fall ell erj.
Förfall eller skador som uppkommen på grund av allvarliga vaderhällanden som hagel, orkaner, jordbävningar eller tromber, missfängning på grund av exponering av kemikalier, antingen direkt erler i atmossfaren, omfattas inte avenna garanti och ar normalt inte omfattad av dina lagstadgade juridiska rättigheter.
Char-Broil ar inte anvariig for eventuella oforutsedda forluster (dvs. forluster erer skador som varken du, Char-Broil ell salljaren beskadat vid inkopstillfallet), ellr skador som orsakats av dig, forutom Char-Broils ansvar for bedrageri, dddfall ell personskada orsakad av vardsloshet.
Char-Broil tillater inte nagon person ell foretag att pata sig nagon skyldighet ell ansvar i samband med forsaljning, installation, anvanding, borttagning, returnering ell byte av utrusting, och inga sadana framstallninger ar bindande for Char-Broil.
Denna garanti galler endast producerkter som saljs i detaljhandeln till privatpersoner (i motsats till foretag) inom den Europeiska unionen.
Denna garanti paverkar inte dina lagstadgade juridiska rattigheter enligt de gallande konsumentlagarna i ditt hemland.
För garanti service, kontakta Char-Broil på info-eu@charbroil.com.
