BRUKSANVISNING Dolceclima Compact OLIMPIA SPLENDID

1. Apparaten innehåller R290-gas (klassicerad antändlighet A3).

2. Apparaten ska lagras i en väl ventilerad lokal vars mått motsvarar måtten som speciceras för apparatens

användning. Apparaten måste installeras, användas och förvaras i ett rum vars yta överensstämmer med minimimåtten som anges i tabellen på sidan 10. Denna apparat innehåller en mängd R290 köldmediegas som är lika med den som anges på apparatens dataetikett.

3. Enheten kan användas av barn över 8 års ålder och av personer med nedsatt fysisk, sensorisk och mental

förmåga eller av personer utan nödvändig erfarenhet och kunskap förutsatt att de är under tillsyn eller efter att de har fått instruktioner om säker användning av enheten och har förstått de risker som enheten kan medföra. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn (tillämpligt i EU-länder).

4. Enheten kan användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller

utan erfarenhet eller nödvändig kunskap, förutsatt att de är under tillsyn eller efter att de har fått instruktioner om säker användning av enheten av en person som ansvarar för deras säkerhet (gäller endast för länder utanför Europeiska unionen).

5. Om nätkabeln är skadad ska den bytas ut av tillverkaren eller av dennes tekniska service eller hur som helst

av en person med liknande kompetens för att förhindra alla typer av risker.

6. För att förhindra all risk för elchock är det absolut nödvändigt att dra ut kontakten ur eluttaget innan

elanslutningar och någon typ av underhållsingrepp utförs på apparaten.

7. För att enheten ska fungera korrekt, ska minimiavstånden och indikationerna i denna handbok (se gur 1)

8. För korrekt elektrisk anslutning av enheten, följ instruktionerna i avsnittet 2.5.7

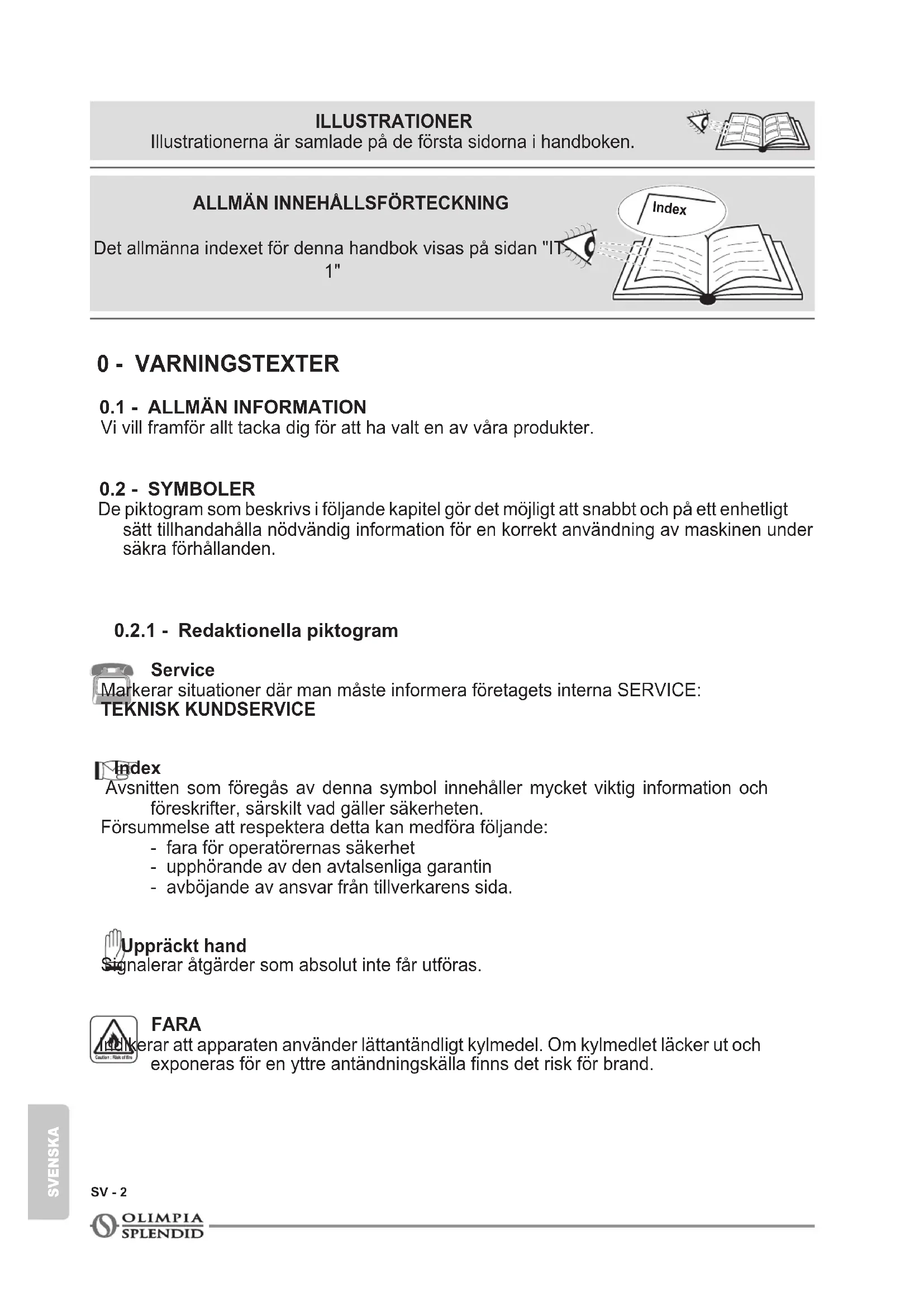

Vi vill framför allt tacka dig för att ha valt en av våra produkter.

De piktogram som beskrivs i följande kapitel gör det möjligt att snabbt och på ett enhetligt sätt tillhandahålla nödvändig information för en korrekt användning av maskinen under säkra förhållanden.

0.2.1 - Redaktionella piktogram

Service Markerar situationer där man måste informera företagets interna SERVICE: TEKNISK KUNDSERVICE Index Avsnitten som föregås av denna symbol innehåller mycket viktig information och föreskrifter, särskilt vad gäller säkerheten. Försummelse att respektera detta kan medföra följande: - fara för operatörernas säkerhet - upphörande av den avtalsenliga garantin - avböjande av ansvar från tillverkarens sida. Uppräckt hand Signalerar åtgärder som absolut inte får utföras. FARA Indikerar att apparaten använder lättantändligt kylmedel. Om kylmedlet läcker ut och exponeras för en yttre antändningskälla nns det risk för brand. Index

ALLMÄN INNEHÅLLSFÖRTECKNING

Det allmänna indexet för denna handbok visas på sidan "IT-

ILLUSTRATIONER Illustrationerna är samlade på de första sidorna i handboken.DOLCECLIMA COMPACT SV - 3 SVENSKA

FARLIG ELEKTRISK SPÄNNING

Signalerar till den berörda personalen att den beskrivna manövern medför en risk för elstöt om den inte utförs i enlighet med säkerhetsföreskrifterna.

GENERISK FARA Signalerar till den berörda personalen att den beskrivna manövern medför en risk för fysisk skada om den inte utförs i enlighet med säkerhetsföreskrifterna.

FARA FÖR HÖG VÄRME Signalerar till den berörda personalen att den beskrivna manövern medför en risk för brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs i enlighet med säkerhetsföreskrifterna.

Signalerar till den berörda personalen att det är förbjudet att täcka över apparaten för att undvika överhettning. OBSERVERA

• Indikerar att detta dokument måste läsas igenom noggrant innan apparaten installeras och/eller används.

• Indikerar att servicepersonalen måste hantera apparaten i enlighet med installationshandboken. OBSERVERA

• Indikerar att det kan nnas ytterligare information i bifogade handböcker.

• Indikerar att det finns information tillgänglig i användarhandboken eller i installationshandboken. OBSERVERA Indikerar att servicepersonalen måste hantera apparaten i enlighet med installationshandboken.SV - 4 SVENSKA

0.3 - ALLMÄNNA VARNINGSTEXTER

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÅSTE ALLTID DE GRUNDLÄGGANDE SÄKERHETSBESTÄMMELSERNA FÖLJAS FÖR ATT MINSKA RISKERNA FÖR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE: För att förhindra eventuella skador på kompressorn fördröjs varje start med 3 minuter i förhållande till den senaste avstängningen.

1. Reserverat dokument i enlighet med tillämplig lag med förbud för

reproduktion eller överföring till tredje part utan ett uttryckligt godkännande från företaget OLIMPIA SPLENDID. Maskinerna kan undergå uppdateringar och därmed ha andra detaljer än de som framställs, utan att det därför äventyrar betydelsen av texterna i denna handbok.

2. Läs noga igenom denna handbok innan ni gpr vidare med någon typ av

manöver (installation, underhåll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.

3. Förvara denna handbok och håll den i gott skick för all framtida konsultation.

4. Efter att ha avlägsnat emballaget ska ni försäkra er om att apparaten är i

fullgott skick. Förpackninfsmaterialet får inte lämnas inom räckhåll för barn eftersom de kan utgöra en fara för dem.

6. Tillverkaren förbehåller sig rätten att när som helst göra ändringar på

modellerna, oaktat de väsentliga egenskaper som beskrivs i denna handbok.

7. Underhållet av luftkonditioneringsutrustning som den här kan vara farligt

eftersom det nns köldmediegas under tryck och strömförande elektriska komponenter inuti denna apparat. Därför får alla underhållsingrepp (med undantag för rengöring av ltren) endast utföras av auktoriserad, kvalicerad personal.

8. Installationer som inte utförs i linje med de varningar som anges i denna

handbok och användning utanför de föreskrivna temperaturgränserna gör att garantin ogiltigförklaras.

9. Löpande underhåll av lter och allmän utvändig rengöring kan även utföras

av användaren eftersom det inte innebär några svåra eller farliga moment.DOLCECLIMA COMPACT SV - 5 SVENSKA

10. Under montering och vid varje underhållsingrepp måste de

säkerhetsförebyggande åtgärder som anges i denna handbok, och på de dekaler som anbringats inuti eller på maskinen, iakttas. Dessutom måste alla de skyddsåtgärder som ges av sunt förnuft och de säkerhetsbestämmelser som gäller på installationsplatsen följas.

11. Vid utbyte av komponenter får endast originalreservdelar från OLIMPIA

12. Om apparaten förblir oanvänd under en längre tid, eller ingen vistas i det

luftkonditionerade rummet, är det lämpligt att koppla bort strömförsörjningen. Detta för att undvika olyckor.

Använd inte ytande eller frätande rengöringsmedel för att rengöra apparaten, spraya inte vatten eller andra vätskor på apparaten eftersom de kan skada plastkomponenterna eller till och med orsaka elektriska stötar.

14. Blöt inte ner den interna enheten och fjärrkontrollen.

Det kan leda till kortslutning eller brand.

temperaturökning, elektrisk dispersion osv.) ska apparaten omedelbart stängas av och kontakten ska dras ut ur nätuttaget. För eventuell reparation ska ni endast vända er till tekniska servicecentrum som är godkända av tillverkaren och begära att de använder originalreservdelar. Försummelse att iaktta det som indikerats ovan kan äventyra apparatens säkerhet.

16. Lämna inte luftkonditioneraren igång under längre perioder om

luftfuktigheten är hög och om dörrar och fönster är öppna. Fuktigheten kan kondenseras och blöta ner eller skada inredningen.

17. Dra inte ur strömkontakten medan enheten är i funktion. Det nns risk för

brand eller elstötar.

18. Ställ inte tunga eller varma objekt ovanpå apparaten.

19. Innan apparaten elansluts ska ni försäkra er om att uppgifterna på

märkskylten motsvarar de som gäller för nätförsörjningen. Nätuttaget måste vara jordat Skylten (20) är placerad på sidan av apparaten (Bild 2).

20. Installera apparaten enligt tillverkarens instruktioner. En felaktig installation

kan orsaka skador på personer, djur eller föremål men tillverkaren kan inte hållas ansvarig för dessa.

21. Om uttaget och apparatens kontakt inte är kompatibla ska uttaget bytas

ut mot ett annat lämpligt uttag av kvalicerad fackpersonal, som ska säkerställa att kablarnas tvärsnitt för uttaget är lämpliga för apparatens absorberade e󰀨ekt. I allmänhet avråder vi från att använda adaptrar och/ eller förlängningssladdar. Om det skulle vara oundvikligt att använda dem ska de uppfylla säkerhetskraven och deras strömbelastningsförmåga (A) får inte vara lägre än apparatens maximala kapacitet.SV - 6 SVENSKA

Denna apparat är inte avsedd att användas med hjälp av en extern timer eller med ett separat fjärrkontrollsystem.

23. Använd alltid apparaten enbart i vertikalt läge.

24. Täpp inte till- och frånluftsgallren på något sätt.

25. För in inte främmande objekt i till- och frånluftsgallren eftersom det nns

risk elstötar, brand eller skada på apparaten.

26. Använd inte apparaten:

- med våta eller fuktiga händer, - barfota.

27. Dra inte i själva nätkabeln eller apparaten för att dra ut kontakten ur

28. Använd inte apparaten under direkt solljus eller mycket nära en värmekälla

som en kamin, värmeledning eller värmeelement (Bild 3)

29. Använd inte enheten i närheten av gasapparater (Bild 3)

30. Placera alltid apparaten på ett stabilt, plant och jämnt underlag.

31. Lämna ett fritt utrymme på minst 30 cm runt apparatens sidor och baksida

och minst 30 cm ovanför apparaten (Bild 1).

32. Placera inte enheten i närheten av ett eluttag (Bild 4)

33. Nätuttaget ska vara lättåtkomligt för att enkelt kunna dra ut kontakten i ett

34. Rör inte vid stickkontakten med våta händer.

35. Böj inte och trassla inte in, dra i eller skada nätkabeln.

36. Dra inte nätkabeln under mattor, täcken eller gångmattor. Placera ut kabeln

i områden där ingen passerar för att undvika att personer kan snubba över den.

37. Dra ut kabeln när enheten inte används under en längre tidsperiod och/

eller när ingen är hemma.

38. Använd inte apparaten i särskilt fuktiga miljöer (badrum, kök osv.).

39. Använd inte apparaten utomhus eller på blöta underlag. Undvik att hälla ut

vätskor över apparaten. Använd inte apparaten i närheten av tvättställ eller kranar.

40. Sänk inte ner apparaten i vatten eller andra vätskor.DOLCECLIMA COMPACT

41. Rengör apparaten med en fuktig trasa. Använd inte polermedel eller

slipande material. För rengöring av ltren, se det särskilda avsnittet.

42. Den vanligaste orsaken till överhettning är beläggningar av damm eller dun

i apparaten. Avlägsna denna typ av ansamlingar regelbundet genom att koppla från enheten och dra ut kontakten och därefter dammsuga gallren.

43. Använd inte apparaten i miljöer med betydande temperaturändringar

eftersom det kan bildas kondens inuti apparaten.

44. Installera apparaten minst 2 meter från andra elektroniska apparater (tv,

radio, dator, dvd-enhet osv.) för att undvika störningar (Bild 6).

45. Använd inte apparaten om det nyligen har sprutats insektsbekämpningmedel

i lokalen eller om det nns rökelse som är tänd, kemiska ångor eller oljerester.

46. Använd inte apparaten utan korrekt insatta lter.

47. Nedmontering, reparation eller rekonstruktion av en icke behörig person

kan leda till allvarliga skador och ogiltigförklara tillverkarens garanti.

48. Använd inte apparaten vid feller vid dåligt funktion, om kabeln eller kontakten

är skadade eller om den fallit ned eller skadats på något sätt. Stäng av apparaten, dra ut kontakten ur eluttaget och se till att den kontrolleras av kvalicerade fackmän.

49. Montera inte ned och utför inte heller ändringar på apparaten.

50. Det är oerhört farligt att reparera apparaten på egen hand.

51. Om ni bestämmer er för att inte längre använda denna typ av apparat, råder

vi er att ta den ur drift och klippa sönder nätkabeln efter att ha dragit ut kontakten ur nätuttaget. Vi råder er dessutom att oskadliggöra de delar av apparaten som skulle kunna utgöra en risk, särskilt för barn som kan tänkas leka med apparaten ur bruk.

52. För avfrostningsprocessen och för rengöring av apparaten får inga andra

verktyg än de som rekommenderats av tillverkaren användas.

53. Apparaten är utrustad med ett värmeskydd som skyddar det elektroniska

kortet vid övertemperatur. Om det här skyddet utlöses ska kontakten dras ut ur eluttaget och sedan ska ni vänta till dess att apparaten har svalnat helt och hållet (minst 20÷30 minuter). Därefter kan ni sätta in kontakten i eluttaget igen och starta om apparaten. Om apparaten inte startar om ska ni dra ut kontakten ur eluttaget och kontakta ett servicecentrum.SV - 8 SVENSKA

0.4 - FÖRUTSEDD ANVÄNDNING

• Klimatanläggningen ska endast användas för produktion av varm* eller kall luft eller för avfuktning (efter val) med det enda syftet att få en bekväm temperatur i omgivningen.

• Denna apparat är endast avsedd för hushållsbruk eller liknande.

• En felaktig användning av anläggningen med eventuella skador som förorsakas på personer, föremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

• Klimataggregaten får inte installeras i miljöer där det nns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), eller i lokaler där det nns andra maskiner som genererar en stark källa till värme, i närheten av en källa med saltvatten eller svavelhaltigt vatten.

• Använd INTE gas, bensin eller andra lättantändliga vätskor i närheten av klimatanläggningen.

• Använd endast de komponenter som levererats med apparaten (se avsnitt 1.1). Användning av icke standarddelar kan leda till vattenläckage, elstötar, brand och skador på föremål.

Denna produkt ska endast användas i enlighet med de specikationer som indikeras i denna handbok. En annan användning än den som specicerats kan leda till allvarliga olyckor. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

• Endast för versionen med värmepumpDOLCECLIMA COMPACT SV - 9 SVENSKA

ETT RUM MED STÖRRE GOLVYTA ÄN SE TABELLEN. Mängd R290 gas i kg (se dataetikett på enheten) Minsta storlek på rummet för användning och lagring

6. Ta inte hål i eller bränn enheten.

7. Tänk på att köldmedier kan vara luktfria.

8. R290 är en köldmediegas som uppfyller europeiska miljödirektiv. Borra inte

i någon del av köldmediekretsen.

9. Använd inga medel för att påskynda avfrostningsprocessen eller för

rengöring, förutom de som rekommenderas av tillverkaren.

10. Vid avfrostning och rengöring av apparaten, ska man inte använda andra

verktyg än de som rekommenderas av tillverkaren.

Om apparaten installeras, används eller förvaras i ett oventilerat utrymme, måste rummet utformas för att förhindra ansamling av köldmedieläckor på grund av elektriska värmeelement, spisar eller andra antändningskällor.SV - 10 SVENSKA

12. Följ nationella gasföreskrifter.

13. Håll ventilationsöppningarna fria från hinder.

14. Enheten måste förvaras på ett sådant sätt att mekanisk skada undviks.

15. Varje person som arbetar på eller inom en köldmediekrets måste ha ett giltigt

certikat som styrker den personens kompetens att hantera köldmedier på ett säkert sätt, i enlighet med en bedömningsspecikation som erkänns av branschen.

16. Underhåll bör endast utföras enligt apparattillverkarens rekommendationer.

Underhåll och reparationer som kräver hjälp av annan specialiserad personal måste utföras under överinseende av en person som är kompetent i användningen av brandfarliga köldmedier.

Se lokala föreskrifter.

Förvaringen av utrustningen måste följa tillverkarens anvisningar.

21. FÖRVARING AV FÖRPACKAD (EJ SÅLD) UTRUSTNING

Förpackningen ska vara konstruerad så att mekanisk skada på utrustningen inuti den inte orsakar förlust av köldmediet. Det maximala antalet delar av utrustningen som kan lagras tillsammans beror på lokala bestämmelser.

22. UNDERHÅLLSINFORMATION

a) Områdeskontroller Innan man börjar arbeta på system som innehåller brandfarliga köldmedier ska säkerhetskontroller utföras för att säkerställa att risken för antändning är minimal. Iaktta följande försiktighetsåtgärder för att utföra eventuella reparationer av köldmediesystemet innan du använder det. b) Arbetets utförande Arbetet ska utföras under kontroll för att minimera risken för närvaro av brandfarlig gas eller ånga under dess utförande. c) Allmänt arbetsområde All underhållspersonal och andra operatörer som nns i arbetsområdet ska instrueras i den typ av arbete som utförs. Undvik att arbeta i trånga utrymmen. Området kring arbetsområdet ska vara ett avgränsat område. Se till att området är säkert tack vare kontroll av brandfarligt material. d) Kontrollera om det nns köldmedium Området måste kontrolleras med en lämplig köldmediedetektor före och under arbetet för att säkerställa att operatören är medveten om närvaron av potentiellt brandfarlig atmosfär. Se till att läcksökningsutrustningen är lämpligDOLCECLIMA COMPACT SV - 11 SVENSKA för användning med brandfarliga köldmedier, det vill säga att den är gnistfri, ordentligt förseglad eller egensäker. e) Förekomst av brandsläckare I händelse av att något hett arbete måste utföras på kylutrustningen eller på någon del som hör till den, ska lämplig brandsläckningsutrustning nnas till hands. Förvara alltid en brandsläckare med torrt pulver eller CO2 nära laddningsområdet. f) Frånvaro av brandfarliga källor Ingen verksamhetsutövare som utför arbeten på kylsystemet som innebär exponering av rörledningar som innehåller eller har innehållit brandfarligt köldmedium får använda någon brandfarlig källa på ett sådant sätt att det kan orsaka brand eller explosion. Alla möjliga brandfarliga källor, inklusive cigarettrökning, måste hållas tillräckligt långt borta från installations-, reparations-, borttagnings- och kasseringsplatsen, under vilken brandfarligt köldmedium kan släppas ut i det omgivande utrymmet. Innan arbetet påbörjas ska området kring utrustningen undersökas för att säkerställa att det inte nns några brandfarliga element eller risker för antändning. Använd signalering mot rök. g) Ventilerat område Se till att installationsområdet är utomhus eller tillräckligt ventilerat innan du startar systemet eller utför något hett arbete. Ventilationsgraden ska nnas under hela den period som bearbetningen pågår. Ventilationen måste på ett säkert sätt kunna dispergera eventuellt utsläppt köldmedium och helst föra ut det externt i atmosfären. h) Kontroller på kylutrustningen När elektriska komponenter byts ut måste de vara lämpliga för användning och överensstämma med de angivna specikationerna. Tillverkarens riktlinjer för underhåll och assistans ska alltid respekteras. Om du är osäker, kontakta tillverkarens tekniska service för hjälp. Följande kontroller ska utföras på installationer som använder brandfarliga köldmedier: Kontrollera att storleken på lasten överensstämmer med dimensionerna i rummet där de delar som innehåller köldmediet är installerade; att systemet och ventilationsöppningarna fungerar korrekt och att de inte är blockerade; om du använder en köldmediekrets, kontrollera om det nns köldmedium i den sekundära kretsen; att märkningen på maskinen fortsätter att vara synlig och läsbar. Oläsbara markeringar och skyltar måste vara korrekta; att kylrör och -komponenter är installerade på en plats där det är osannolikt att de utsätts för något ämne som kan fräta på komponenter som innehåller köldmedium, såvida inte sådana komponenter är gjorda av i sig korrosionsbeständigt material eller är ordentligt skyddade mot korrosion.

i) Kontroller av elektriska apparater

Reparation och underhåll av elektriska komponenter måste innefatta initiala säkerhetskontroller och komponentinspektioner. I händelse av ett fel som kan äventyra säkerheten, ska du inte strömsätta kretsen förrän den har åtgärdats på ett adekvat sätt. Använd en tillfälligSV - 12 SVENSKA passande lösning om felet inte kan lösas omedelbart men funktionen måste fortsätta. Denna situation måste rapporteras till ägaren av utrustningen så att alla parter är informerade. Inledande säkerhetskontroller inkluderar: kontroll av att kondensatorerna är urladdade - denna kontroll måste utföras i säkert läge för att undvika gnistor-; kontroll av att spänningsförande elektriska komponenter och ledningar inte exponeras vid laddning, återställning eller tömning av systemet; kontroll av jordanslutningens kontinuitet.

23. REPARATION AV FÖRSEGLADE KOMPONENTER

a) Under reparationen av förseglade komponenter måste all strömförsörjning kopplas bort från utrustningen som du måste arbeta med innan du tar bort eventuella förseglade kåpor etc. Om det är absolut nödvändigt att låta elströmmen vara på i utrustningen under reparationer, måste en permanent fungerande läcksökningsanordning placeras i den mest kritiska punkten för att varna operatören om en potentiellt farlig situation. b) Var särskilt uppmärksam på följande för att säkerställa att kåpan inte ändras på ett sätt som påverkar säkerhetsnivån vid arbete på elektriska komponenter. Detta inkluderar skador på kablar, för stort antal anslutningar, uttagsplintar som inte överensstämmer med originalspecikationerna, skador på packningar, felaktig montering av kabelförskruvningar, etc. Se till att utrustningen är säkert monterad. Se till att packningarna eller tätningsmaterialen inte har försämrats på ett sådant sätt att de inte längre kan förhindra att brandfarlig atmosfär tränger in. Reservdelarna måste överensstämma med tillverkarens specikationer. Användning av silikontätningsmedel kan hämma effektiviteten hos vissa typer av läckagedetekteringssystem. Egensäkra komponenter behöver inte isoleras innan man arbetar på dem.

24. REPARATION AV EGENSÄKRA KOMPONENTER

Applicera inte någon induktiv belastning och permanent kapacitet på kretsen utan att se till att den inte överskrider den maximala spänning och ström som tillåts för den använda utrustningen. De egensäkra komponenterna är de enda som kan drivas under spänning i närvaro av en brandfarlig atmosfär. Testsystemet måste ha rätt strömstyrka. Byt endast ut komponenterna med de reservdelar som speciceras av tillverkaren. Andra delar än de som anges kan orsaka att köldmediet antänds i atmosfären efter en läcka.

Kontrollera ledningarna med avseende på slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöeffekter. När du kontrollerar, tänk också på effekterna av åldrande eller konstanta vibrationer som orsakas av element som kompressorer eller äktar.

26. DETEKTERING AV BRANDFARLIGA KÖLDMEDIER

Använd under inga omständigheter potentiella antändningskällor för att detektera köldmedieläckor. Använd inte hydroxylammor (eller något annat detektionssystem som använder öppen låga).DOLCECLIMA COMPACT SV - 13 SVENSKA

27. METODER FÖR DETEKTERING AV LÄCKAGE

Följande läckagedetekteringsmetoder anses vara acceptabla för system som innehåller brandfarliga köldmedier. Använd elektroniska läckagedetektorer för brandfarliga köldmedier, även om känsligheten kanske inte är tillräcklig eller om de kan behöva omkalibreras. (Detekteringsutrustningen måste kalibreras i ett område utan köldmedium.) Säkerställ att detektorn inte är en potentiell källa till förbränning och att den är lämplig för den kylvätska som används. Läckagedetektionsutrustningen måste ställas in på en procentandel av LFL av köldmediet och måste kalibreras med avseende på det använda köldmediet och lämplig procentandel gas (maximalt 25 %) bekräftas. Läcksökningsvätskor kan användas med de esta köldmedier, men användningen av rengöringsmedel som innehåller klor måste undvikas eftersom klor kan reagera med köldmediet och göra så att kopparrören korroderas. Vid misstanke om läckage ska alla öppna lågor avlägsnas/ släckas. Om ett köldmedieläckage som kräver svetsning upptäcks, återvinn allt köldmedium från systemet eller isolera det (genom avstängningsventiler) i en del av systemet på avstånd från läckan. Syrefritt kväve (OFN) måste därför släppas ut i systemet före och under svetsprocessen.

28. BORTTAGNING OCH TÖMNING

Använd konventionella procedurer när du arbetar på köldmediekretsen för reparationer eller av någon annan anledning. Trots detta är det viktigt att bästa praxis respekteras eftersom brandfarlighet måste beaktas. Observera följande procedur:

• Avlufta åter med inert gas.

• Öppna kretsen genom att snitta eller via hårdlödning. Köldmedieladdningen måste återställas i lämpliga återvinningscylindrar. Rengör systemet med OFN för att göra enheten säker. Det kan vara nödvändigt att upprepa det här förfarandet era gånger. Använd inte tryckluft eller syre för denna åtgärd. Rengöringen måste slutföras genom att fylla vakuumet i systemet med OFN och fortsätta att fylla det tills arbetstrycket uppnås, sedan sprida OFN i atmosfären och slutligen återställa systemet till ett vakuumtillstånd. Upprepa processen tills det inte nns mer köldmedium kvar inuti systemet. När den sista OFN-laddningen används måste systemet bringas till atmosfärstryck för att kunna användas. Denna åtgärd är absolut nödvändig om svetsoperationer ska utföras på rören. Se till att vakuumpumpens utlopp inte är nära någon antändningskälla och att ventilation är tillgänglig.

29. LASTNINGSFÖRFARANDEN

Utöver konventionella lastningsprocedurer, följ följande krav. Se till att kontaminering av olika köldmedier inte uppstår när utrustningen laddas. Rören bör vara så korta som möjligt för att minimera mängden köldmedium inuti dem. Cylindrarna ska hållas i vertikalläge. Se till att kylsystemet är jordat innan du fyller på med köldmedium. Märk systemet när det har laddats (om det inte har gjorts ännu).SV - 14 SVENSKA Var mycket noga med att inte överbelasta kylsystemet. Testa trycket med OFN innan du laddar om systemet. Utför läckagetestet på systemet vid slutet av lastningen men före driftsättning. Det är nödvändigt att utföra ett ytterligare läckagetest innan man lämnar installationsplatsen.

Innan denna procedur utförs är det viktigt att teknikern är bekant med utrustningen och alla dess komponenter. Det anses vara god praxis att återvinna alla köldmedier på ett säkert sätt. Innan du utför denna åtgärd, ta ett prov på oljan och kylmedlet om en analys är nödvändig innan det uppsamlade kylmedlet återanvänds. Det är viktigt att elektricitet nns tillgänglig innan denna procedur påbörjas. a) Bekanta dig med utrustningen och dess funktion. b) Isolera systemet elektriskt. c) Innan du utför denna procedur, se till att:

• Den mekaniska hanteringsutrustningen nns tillgänglig vid behov för att hantera köldmediecylindrarna.

• All personlig skyddsutrustning är tillgänglig och används på rätt sätt.

• Uppsamlingsförfarandet alltid övervakas av en behörig person

• Återvinningsutrustningen och cylindrarna uppfyller tillämpliga standarder. d) Töm kylsystemet om möjligt. e) Om vakuumtillstånd inte kan uppnås, använd ett grenrör så att köldmediet kan avlägsnas från de olika systemdelarna. f) Se till att cylindern är placerad på vågen innan återställningen utförs. g) Starta återställningsmaskinen och kör i enlighet med tillverkarens instruktioner. h) Överbelasta inte cylindrarna. (Högst 80 % av vätskeladdningsvolymen).

i) Överskrid inte cylinderns maximala arbetstryck, inte ens tillfälligt.

j) När cylindrarna har fyllts på rätt sätt och processen har slutförts, se till att cylindrarna och utrustningen omedelbart avlägsnas från installationsplatsen och att alla avstängningsventiler är stängda. k) det uppsamlade kylmedlet får inte fyllas på i ett annat kylsystem såvida den inte rengjorts och kontrollerats.

Utrustningen måste vara märkt för att indikera att den har tagits ur drift och tömts på köldmediet. Datummärk och signera etiketten. Se till att det nns etiketter på utrustningen som visar att den innehåller brandfarligt köldmedium.DOLCECLIMA COMPACT SV - 15 SVENSKA

När man tar bort köldmedium från ett system, oavsett om det är för underhåll eller avveckling, anses det vara god praxis att avlägsna alla köldmedier på ett säkert sätt. När köldmediet överförs till cylindrarna, se till att endast cylindrar som är lämpliga för återvinning av köldmedium används. Se till att rätt antal cylindrar nns tillgängliga för att lagra den totala systemladdningen. Alla cylindrar som ska användas är konstruerade för återvunnet köldmedium och märkta för det (d.v.s. specialcylindrar för återvinning av köldmedium). Cylindrarna måste vara utrustade med en övertrycksventil och de tillhörande avstängningsventilerna måste vara i perfekt skick. Tomma återvinningscylindrar bör sättas under vakuum och, om möjligt, kylas före återvinning. Återvinningsutrustningen måste vara fullt fungerande och innehålla en uppsättning instruktioner angående densamma och lämplig för återvinning av brandfarliga köldmedier. Dessutom måste en uppsättning kalibrerade vågar vara tillgängliga och fullt fungerande. Rören ska vara försedda med hermetiska anslutningar med frånkoppling i perfekt skick. Innan du använder återvinningsmaskinen, kontrollera att den är i tillfredsställande funktionsskick, att den har underhållits på rätt sätt och att alla tillhörande elektriska komponenter är förseglade för att förhindra antändning om köldmediet släpps ut. Rådfråga tillverkaren om du är osäker. Det återvunna köldmediet måste returneras till sin leverantör i rätt återvinningscylinder och med relevant avfallsöverföringsanmärkning. Blanda inte köldmedier i återvinningsenheter och särskilt inte i cylindrar. Om kompressorerna eller kompressoroljorna behöver tas bort, se till att de har tömts till en acceptabel nivå för att säkerställa att det inte nns kvar brandfarligt köldmedium i smörjmedlet. Tömningsprocessen måste utföras innan kompressorn återlämnas till leverantörer. Använd endast elektriska kylsystem på kompressorstommen för att påskynda den här processen. Ta bort olja ur ett system på ett säkert sätt.22

Apparaten förpackas enskilt i kartongemballage. Emballaget kan transporteras för hand av två personer eller lastas på en transportvagn. Magasinera emballaget enskilt, stapla det inte.

1. Flexibel slang för luftutdrivning (kylning och

2. Terminal för exibel slang på maskinsidan

3. Terminal för exibel slang för fast installation/

4. Skjutreglage för montering av skjutfönster/

5. Terminal för skjutreglage / fönster

6. Fläns för fast installation

7. Kondensavloppsrör

(endast avfuktningsläge)

10. Kilar för fast installationsäns

24. Lock för tömning av kondensvatten (vid

transport, underhåll eller överdriven ansamling av vatten)

28. Avtappningsplugg för kondensvatten (för

användning som luftavfuktare)

• Transport och föryttning av apparaten ska göras i vertikalt läge. Vid transport i horisontellt läge ska ni vänta minst en timme innan ni startar om den.

• Innan du yttar eller transporterar apparaten ska du tömma kondensvattnet helt enligt beskrivningen i avsnitt 4.2.a VARNINGAR Transport av klimatanläggningen på känsliga golv (t.ex. trägolv):

• Töm ut allt kondensvatten helt.

• Varextraförsiktigunderföryttningaravklimatanläggningeneftersom hjulenkanlämnamärkenigolvet.Ävenomhjulenäristyvtmaterialoch rullar, kan de skadas vid användning eller vara smutsiga. Virekommenderarattnikontrolleraratthjulenärrenaochlöperfrittvid föryttning.

VARNINGSTEXTER Försummelse att iaktta det som indikeras nedan kan leda till skada på apparaten. a. Installera klimatanläggningen på plana, stabila underlag och på golvet. b. Anslut endast klimatanläggningen till jordade eluttag. c. Se till att gardiner eller andra föremål inte blockerar luftintagsltren (Bild 7). d. Säkerställ att det nns ett minimiavstånd på 30 cm mellan klimatanläggningen och objekten intill (Bild 1). e. När apparaten sätts igång ska ni alltid vara noga med att se till att det inte nns några hinder för luftintag eller luftutlopp. f. Klimatanläggingen ska användas i lokaler avsedda för tvättstuga. g. Installera endast klimatanläggningen i torra lokaler. h. Klimatanläggningen får inte sättas igång i närvaro av farliga material, ångor eller vätskor.

Rengör luftltren minst en gång i veckan.SV - 18 SVENSKA

2.3 - MOBIL INSTALLATION

Klimatanläggningen ska installeras i en lämplig omgivning. Vi rekommenderar att reducera solljuset med hjälp av spjäljalusier, gardiner, persienner och att hålla dörrar och fönster stängda. a. Placera luftkonditioneringen framför ett fönster eller en fransk dörr. b. Placera terminalen på maskinsidan (2) på den exibla slangen (1) som visas i Bild 8. c. Placera terminalen (3) på motsatt sida av det exibla röret (1) (Bild 8). d. Sätt i maskinsidans terminal (2) på apparatens luftutlopp (26) som visas i bild 9. e. Placera terminalen (3) så att luften kommer ut till utsidan (Bild 10) f. Om du har ett skjutfönster (vertikalt eller horisontellt) eller rulljalusi, kan du använda ”SLIDER KIT” (4) som medföljer som möjliggör en effektivare installation. För installation med KIT SLIDER fortsätt så som illustreras i bilderna 11 och 12. g. Applicera den självhäftande packningen (8) (Bild 12) h. Placera ”SLIDER KIT” (4) och anpassa den (Bild 12)

i. Placera slangen (1) och applicera packningen (9) (Bild 12)

Förläng endast röret så långt det behövs, så att lufttransportören förblir stängd mellan ramens dörrar.

2.4 - FAST INSTALLATION

Luftkonditioneringen kan även installeras med fasta hål i glaset eller på väggen. Luftödet får inte hindras av skyddsgaller eller annat. Alla skydd måste ha en total luftpassagedel på minst 140 cm

a. Placera terminalen på maskinsidan (2) på den exibla slangen (1) som visas i Bild 8. b. Borra ett hål med en diameter på 127 mm i glaset eller väggen på en höjd från golvet mellan 300 och 1200 mm (Bild 13). c. Placera terminalen (6) i hålet i väggen och markera borrpunkterna (bild 14-a, 14-b). d. Ta bort terminalen (6) och borra 6 mm hål (bild 14-c, 14-d). e. Sätt i de medföljande pluggarna (10) i hålen (bild 14-e). f. Placera terminalen (6) i hålet i väggen och xera den med de medföljande skruvarna (10) (bild 14-f, 14-g). g. Sätt i maskinsidans terminal (2) på enhetens luftutlopp (26) så som visas i bild 9. h. Anslut den andra änden av den exibla slangen (1) till terminalen (6) (Bild 14-i).

i. Stäng locket (6a) när apparaten inte är i drift (Bild 14-h).

2.5 - ELEKTRISK ANSLUTNING

Apparaten är utrustad med en nätkabel med kontakt. Innan klimatanläggningen ansluts ska ni försäkra er om att:

• Spännings- och frekvensförsörjningsvärdena följer det som speciceras i uppgifterna på märkskylten som nns på apparaten.

• Försörjningsledningen är utrustad med en effektiv jordanslutning och är av korrekt dimension för klimatanläggningens maximala absorption.DOLCECLIMA COMPACT SW1SW3

• Det ska nnas en lämplig omnipolär brytare kopplad till apparatens nätförsörjning i enlighet med de nationella installationsbestämmelserna.

• Apparaten försörjs endast via ett uttag som är kompatibelt med den medföljande kontakten. VARNINGAR Etteventuelltbyteavnätkabelnskaendastutförasavbehörigtekniskservice från Olimpia Splendid eller av personal med liknande kompetens.

Beroende på hur apparaten används måste kondensatavloppsslangen anslutas.

2.6.a - Användning som avfuktare

För att använda apparaten korrekt, fortsätt enligt följande (bild 15 och 16): a. Avlägsna locket (28). b. Sätt i det medföljande röret (7) på kopplingen. Se till att utloppsslangens ände (7) placeras över ett avloppsgaller eller i en behållare. Säkerställ att slangen (7) inte är tilltäppt.

3 - ANVÄNDNING AV APPARATEN

Klimatanläggningens funktioner kan väljas med både via fjärrkontrollen och manöverpanelen på klimatanläggningen. Mottagandet av den valda funktionen bekräftas genom att summern avger ett ”bip”-ljud.

• SW2: Val av driftsläge kylning =˃ =˃ automatisk = ˃ =˃ endast äkt =˃ =˃ avfuktning =˃ =˃ kylning =˃...

• SW3: Temperaturstegring/fördröjning;

• SW4: Temperatursänkning/fördröjning

• D1: Inställd temperatur/Tidrelä

• S4: Avfuktningsläge;

• B7: apparatprogrammerad startinställning

• B8: Inställning av schemalagd avstängning av apparaten

• B10: Aktivering av viloläget (symbol 7 lyser)

Fjärrkontrollen som levereras med klimatanläggningen är det instrument som gör det möjligt att använda enheten på ett bekvämt sätt. Det är ett instrument som ska hanteras försiktigt och särskilt:

• Undvika att blöta ner den (den får inte rengöras med vatten eller lämnas ute i väder och vind).

• Undvik att låta den falla ner på golvet eller hårda stötar.

• Undvik att utsätta den för direkt solljus.

• Fjärrkontrollen fungerar med infraröd teknologi.

• För inte in hinder mellan fjärrkontrollen eller klimatanläggningen under användning.

• Om andra apparater med fjärrkontroll används i omgivningen (tv, stereoanläggningar osv.), kan det uppstå störningar.

• Elektroniskalamporochlysrörkanstörasignalernamellanfjärrkontrollenochklimatanläggningen.

• Ta ut batterierna om fjärrkontrollen inte ska användas under en längre tidsperiod.

3.3.a - Isättning av batterier

Batterierna ingår i leveransen. För att sätta in batterierna korrekt: a. Ta bort batterifackets lucka (Bild 17). b. Sätt i batterierna i lämpligt fack (Bild 17). Varmycketnogamedattrespekterapolariteternasomindikerasibottenavbatterifacket. c. Stäng locket korrekt (Bild 18).

3.3.b - Byte av batterierna

Batterierna måste bytas ut när ikonen visas på displayen. Användalltidnyabatterier. Användningavgamlabatterierellerenannantypavbatterierkangöraattfjärrkontrollen inte fungerar som den ska. - Fjärrkontrollen använder två 1,5V alkaliska torrbatterier (typ AAA) (Bild 17).~8m

Närdevälärurladdadeskabådabatteriernabytasutochkastasbortochlämnas in vid särskilda uppsamlingsställen eller i enlighet med lokala bestämmelser.

• Om ni inte använder fjärrkontrollen under ett par veckor eller längre, ska batterierna tas ut. Eventuellt läckage från batterierna kan skada fjärrkontrollen.

Om batterivätskan rinner ut på hud eller kläder ska de tvättas noga med rent vatten. Användintefjärrkontrollenmedbatteriernasomläckt. De kemiska produkterna i batterierna kan förorsaka brännskador eller andra hälsorisker.

3.3.c - Fjärrkontrollens läge

• Håll fjärrkontrollen i en position från vilken signalen kan nå enhetens mottagare (29) (maximalt avstånd cirka 8 meter - med laddade batterier) (Bild 19). Om det nns hinder (möbler, gardiner, väggar osv.) mellan fjärrkontrollen och apparaten reduceras fjärrkontrollens kapacitet.

3.4 - ANVÄNDNING AV APPARATEN

För att använda apparaten, gör så här.

För att förhindra eventuella skador på kompressorn fördröjs varje start med 3 minuter i förhållande till den senaste avstängningen.

• Placeraapparatenpåenstabilytasominteärlutad,minst30cmfrånväggen ellerfrånnågotannatobjektförattgaranteraattluftencirkulerarkorrekt.Placera denpåenvattenavvisandeytaeftersomeventuelltvattenläckagekanskada möbler eller golv.

Innanapparatenelanslutsskaniförsäkraeromattuppgifternapåmärkskylten motsvarar de som gäller för nätförsörjningen.DOLCECLIMA COMPACT SV - 23 SVENSKA

3.4.b - Slå på/stänga av apparaten

a. Enheten kan slås på eller stängas av under korta perioder genom att trycka på B1 på fjärrkontrollen eller SW1 på manöverpanelen (vid långvarig avstängning på enheten måste denna avaktiveras genom att dra ut kontakten ur uttaget). b. Den tillhörande lysdioden L2 tänds för att indikera att enheten är avstängd. c. Under sådana förhållanden, tryck på B1 på fjärrkontrollen (eller SW1 på manöverpanelen) igen för att återställa de tidigare valda funktionerna. När apparaten är avstängd återställs alla timers.

3.5 - VENTILATIONSLÄGE (FAN)

a. Genom att använda detta funktionsläge utför inte enheten någon åtgärd varken för temperaturen eller för luftfuktigheten i omgivningen, utan den bibehåller den endast i cirkulation. b. Detta läge kan väljas genom att trycka på B2 eller SW2 tills symbolen för endast äkten ( ) aktiveras på både fjärrkontrollen och manöverpanelens display. c. I detta driftläge är den interna äkten alltid på och det är möjligt att när som helst välja önskad äkthastighet (endast från fjärrkontrollen) genom att trycka på lämplig knapp B6 (symbol 6 på fjärrkontrollen).

3.6 - KYLLÄGE (COOL)

a. Med detta läge avfuktar apparaten och kyler rummet. Detta läge kan väljas genom att trycka på B2 eller SW2 tills symbolen för endast kylning ( ) aktiveras på både fjärrkontrollen och manöverpanelens display. b. Den interna äkten är alltid på med automatisk hastighet eller (endast via fjärrkontrollen) med vald hastighet. c. Temperaturbörvärdet (inställd temperatur ’) kan justeras från 17 ° C till 30 ° C (61 F till 86 F om sådan nns) med variationer på 1 °C tack vare B4 / B5 eller SW3 / SW4, och det relativa värdet visas både på fjärrkontrollen och på den lokala displayen. d. Efter tre minuter (högst) från aktiveringen av detta driftläge startar kompressorn och apparaten börjar avge kyla

3.7 - AVFUKTNINGSLÄGE (DRY)

a. Detta läge kan väljas genom att trycka på B2 eller SW2 tills symbolen för endast avfuktning ( ) aktiveras både på fjärrkontrollen och på manöverpanelens display. b. Detta läge liknar kylningsläget, förutom följande: val av äkthastigheten är inte aktivt (inställd temperatur) och inställt lika med ”Tamb” (rumstemperatur). c. I endast avfuktningsläge är det möjligt att använda apparaten med endast kondensatavloppsslangen (12) ansluten och utan avloppsslangens luft.>>>>> SV - 24 SVENSKA

3.8 - AUTOMATISKT LÄGE (AUTO)

a. Detta läge kan väljas genom att trycka på B2 eller SW2 tills den automatiska symbolen (AUTO) visas på fjärrkontrollen. b. I detta läge väljs funktionerna KYLNING och FLÄKT automatiskt i enlighet med rumstemperaturen, som kontrolleras kontinuerligt för att ge optimal komfort i det luftkonditionerade rummet.

a. Detta läge kan endast väljas från fjärrkontrollen (genom att trycka på B11) och kan endast användas i kombination med kylnings- och automatiska lägen. b. När detta läge är aktiverat tvingas den interna äkten till automatisk hastighet och den inställda rumstemperaturen höjs automatiskt med 1 °C efter en halvtimme och med ytterligare °C efter en halvtimme (med början från aktiveringen av funktionen och efterföljande ändring av inställd temperatur). c. Efter 7 timmar återställs den ursprungliga temperaturen automatiskt. d. När den inställda temperaturen ändras från fjärrkontrollen eller när apparaten sätts i stand-by, eller när strömförsörjningen är frånkopplad, är nattdriften avaktiverad. e. Tryck åter på B11-knappen för att avaktivera funktionen.

a. I det här läget går det att programmera påslagning eller avstängning av enheten. b. Fördröjningstiden kan ställas in med fjärrkontrollen.

3.10.a Programmerad påslagning

Välj driftläge, önskad temperatur och ventilationshastighet med vilken enheten ska aktiveras vid den programmerade påslagning. a. Genom att trycka på B7, ställ in önskad fördröjning (från 0,5 till 24 timmar) efter vilken apparaten slås på (med början från timerbekräftelsen). Om ingen knapp trycks in inom 5 sekunder, avslutas timerinställningsfunktionen automatiskt. b. När den inställda tiden har gått, kommer enheten att starta med de senast valda inställningarna. c. För att avbryta den fördröjda tändningen, tryck på B7-knappen igen tills värdet är inställt på 0. d. När timern är aktiv aktiveras S2-symbolen på maskinen och 7-symbolen på fjärrkontrollen.

3.10.b Programmerad avstängning

a. Med apparaten i valfritt driftsläge, tryck på B8 för att ställa in önskad fördröjning (från 0,5 till 24 timmar) efter vilken apparaten stängs av (med början från timerbekräftelsen). Alla efterföljande ingrepp på knapp B8 kommer att öka fördröjningen med 1 timme. b. Om ingen knapp trycks in inom 5 sekunder, avslutas timerinställningsfunktionen automatiskt. När den inställda tiden har löpt ut stängs apparaten av.DOLCECLIMA COMPACTSV - 25SVENSKAc. Tryck åter på B8-knappen tills värdet är inställt på 0.d. När timern är aktiv aktiveras S2-symbolen på maskinen och 8-symbolen på fjärrkontrollen.

3.11 - INSTÄLLNING AV MÅTTENHET FÖR TEMPERATUREN

Genom att trycka på knapparna SW3 SW4 samtidigt i 3 sekunder är det möjligt att ändra måttenheten för temperaturen som visas på enhetens display från CELSIUS (°C) till FAHRENHEIT (F) och vice versa.

3.12 - AUTOMATISK OMSTART

Vid strömavbrott lagrar utrustningen det senaste driftläget och när strömförsörjningen sedan återställs, startar den om med de tidigare inställningarna.

4 - UNDERHÅLL OCH RENGÖRING

Innan du fortsätter med någon typ av underhåll och rengöring ska du alltid se till att ha dragit ut kontakten ur nätuttaget.

Rörintevidenhetensmetalldelarnärltrettasut. Detnnsenriskförattgörasigillapådevassametallkanterna.

Använd inte vatten för att rengöra luftkonditionerarens inre delar. Exponeringen för vatten kan förstöra isoleringen med risk för att förorsaka elstötar.

4.1.a - Rengöring av apparaten och fjärrkontrollen

a. Använd en torr trasa för att rengöra apparaten och fjärrkontrollen. b. Det går att använda en trasa fuktad med kallt vatten för att rengöra apparaten om den är mycket smutsig.

Använd inte en kemiskt behandlad eller antistatisk trasa för att rengöra enheten.

Använd inte bensin, lösningsmedel, polermedel eller liknande rengöringsmedel. Dennatypavprodukterkangöraattplastytornagårsönderellerdeformeras.SV - 26 SVENSKA

4.1.b - Rengöring av sugltret

För att säkerställa effektiv intern luftltrering och bra drift av din luftkonditionering är det viktigt att regelbundet rengöra luftltret (Bild 20). Behovet av denna viktiga underhållsoperation signaleras efter en lämplig driftsperiod, från aktiveringen av larmkoden Fi på manöverpanelens display. a. Stäng av luftkonditioneringen och ta sedan bort luftkonditioneringsltret så som visas i bild 20. b. Filtret måste tvättas med en vattenstråle riktad i motsatt riktning mot dammsamlingen. c. I fallet med smuts som är särskilt svår att ta bort (såsom fett eller andra typer av beläggningar) är det nödvändigt att först sänka ner själva ltret i en lösning av vatten och neutralt rengöringsmedel. d. Innan du sätter tillbaka ltret är det lämpligt att skaka det för att eliminera vattnet som samlats under tvätten. Omltret(23)ärskadat,bytutdet. e. Se till att ltret (23) är helt torrt. f. Sätt tillbaka ltret (23) korrekt i sitt säte. g Dammsug bort eventuellt ludd från gallret (bild 21).

4.1.c - Råd för energibesparing

Nedan ger vi några enkla råd för en reducering av förbrukningen:

• Håll alltid ltren rena (se kapitlet om underhåll och rengöring).

• Håll dörrarna och fönstren stängda i lokalen som ska luftkonditioneras.

• Undvik att solljus tränger in i rummet (vi rekommenderar att ni använder gardiner, drar ner spjäljalusierna eller stänger persiennerna).

Täpp inte till enheternas luftödesvägar (i in- och utlopp). Utöver att anläggningen på så sätt inte uppnår en optimal kapacitet, äventyrar det även dess korrekta funktion och det leder till risk för irreparabla fel på enheten.

Om ni förutser att inte använda apparaten under en längre tidsperiod, gör så här:

Använd endast äktläget i några timmar (cirka 1÷2 timmar) för att torka insidan av enheten. b. Stoppa luftkonditioneringen och koppla bort strömförsörjningen. c. Rengör luftltret. d. Töm ut kondensvattnet helt. e. Ta ut batterierna ur fjärrkontrollen. Kontroller innan luftkonditioneringen sätts igång igen: a. Filtret ska rengöras efter att luftkonditioneraren inte har använts under en längre period. b. Kontrollera att luftutloppet eller -inloppet inte är blockerat (särskilt efter att luftkonditioneraren inte har använts under en längre period).DOLCECLIMA COMPACTSV - 27SVENSKA

4.2.a - Avledning av kondensvatten

När kondensvattnet i den nedre brickan når den förutbestämda nivån avger enheten en ljudsignal.I detta fall:a. Sätt i kontakten i eluttaget.b. Flytta försiktigt enheten till en lämplig plats för att tömma ut vattnet c. Ta bort avtappningspluggen (24) och gummipluggen (24a) (Bild 22).

Försäkraeromatthaskruvatfastavtappningslocketkorrekt(24)förattundvika vattenläckage. d. Töm ut allt vatten.e. Sätt tillbaka gummilocket (24a) och skruva på avtappningspluggen (24) (Bild 23).f. Sätt in kontakten i eluttaget. Omfeletåterkommer,kontaktaettservicecenter.

Under driften av enheten kan anomalier uppstå som stoppar dess funktion. I dessa fall visas felkoder på kontrollpanelen.• P1 Nedre facket är fullt. -------------------------------------------------------------------• Fi Filterrengöring. -------------------------------------------------------------------

• E1 • E2 • E3 • E4 I dessa fall:a. koppla bort apparaten elektrisktb. vänta i några minuterc. anslut kontakten till uttagetd. starta om enheten. Omproblemetkvarstårochfelkodeninteslocknar,kopplaurapparatenelektrisktochkontakta ettservicecenter. 5 -TEKNISKA DATA För tekniska data, se typskylten på produkten (Bild 2).• Dimensioner (L x B x D) 345 x 703 x 355 mm• Vikt (utan förpackning) 24 Kg• Maximala driftstemperaturer vid kyla DB 35°C - WB 24°C * / DB 43°C - WB 32°C **• Minsta driftstemperaturer vid kyl- ning 17°C * / 16°C *** Inomhus omgivningstemperatur** Extern omgivningstemperaturSV - 28 SVENSKA

6 - FEL OCH MÖJLIGA ÅTGÄRDER

Försök inte att reparera apparaten själva. Omproblemetinteärlöst,kontaktadinlokalaåterförsäljareellernärmasteservicecenter.Tillhandahålla detaljeradinformationomfelfunktionenochomenhetsmodellen. ORSAK

• Det nns ingen ström.

• Kontakten är urkopplad.

• Den inställda temperaturen är för nära den omgivande temperaturen.

• Det nns hinder för intag av utomhusluft.

• Någon värmekälla arbetar i rummet (brännare, lampor, etc.) eller så är det många människor i rummet.

• Den inställda temperaturen är för hög.

• Luftkonditioneringen har otillräcklig effekt för förhållandena eller dimensionerna i omgivningen.

• Luftkonditioneringen är lutad eller placerad på golvet.

• Överdriven ansamling av vatten inuti luftkonditioneringsapparaten.

• Den omgivande temperaturen är för låg. VAD GÖR MAN?

• Sänk den inställda temperaturen.

• Eliminera värmekällan.

• Sänk den inställda temperaturen.

• Innan du yttar, töm vattnet genom att ta bort locket (Bild 2 referens nr. 4).

• Töm vattnet genom att ta bort. Locket (Bild 2 referens nr. 4) Om detta larm är för ofta, ring servicecentret.

• Luftkonditioneringsapparatens beteende är normalt. FEL

• Luftkonditioneringen fungerar men kyler inte rummet.

• När du yttar på luftkonditioneringsvatten kommer ut.

• Luftkonditioneringen stängs av, kontrollerna på både fjärrkontrollen och manöverpanelen reagerar inte och larmsignalen “E1” blinkar på manöverpanelens display.

• Luftkonditioneringen stängs av, kontrollerna på både fjärrkontrollen och manöverpanelen reagerar inte och larmsignalen “E2” blinkar på manöverpanelens display.

• Luftkonditioneringen stängs av, kontrollerna på både fjärrkontrollen och manöverpanelen reagerar inte och larmsignalen “E4” blinkar på manöverpanelens display.

• Luftkonditioneringen stängs av, kontrollerna på både fjärrkontrollen och manöverpanelen reagerar inte och larmsignalen “P1” blinkar på manöverpanelens display.

• Minsta hastighet kan inte väljas i kyl-, natt- eller automatiskt läge.DOLCECLIMA COMPACT MAIN BOARD CN6 ION GREEN(OR Y/G)WHITE(OR BLUE OR BLACK)BLACK(OR BROWN OR RED) POWER RY1
