BRUKSANVISNING PEEM 1536 Pattfield

S Elgräsklippare1500W

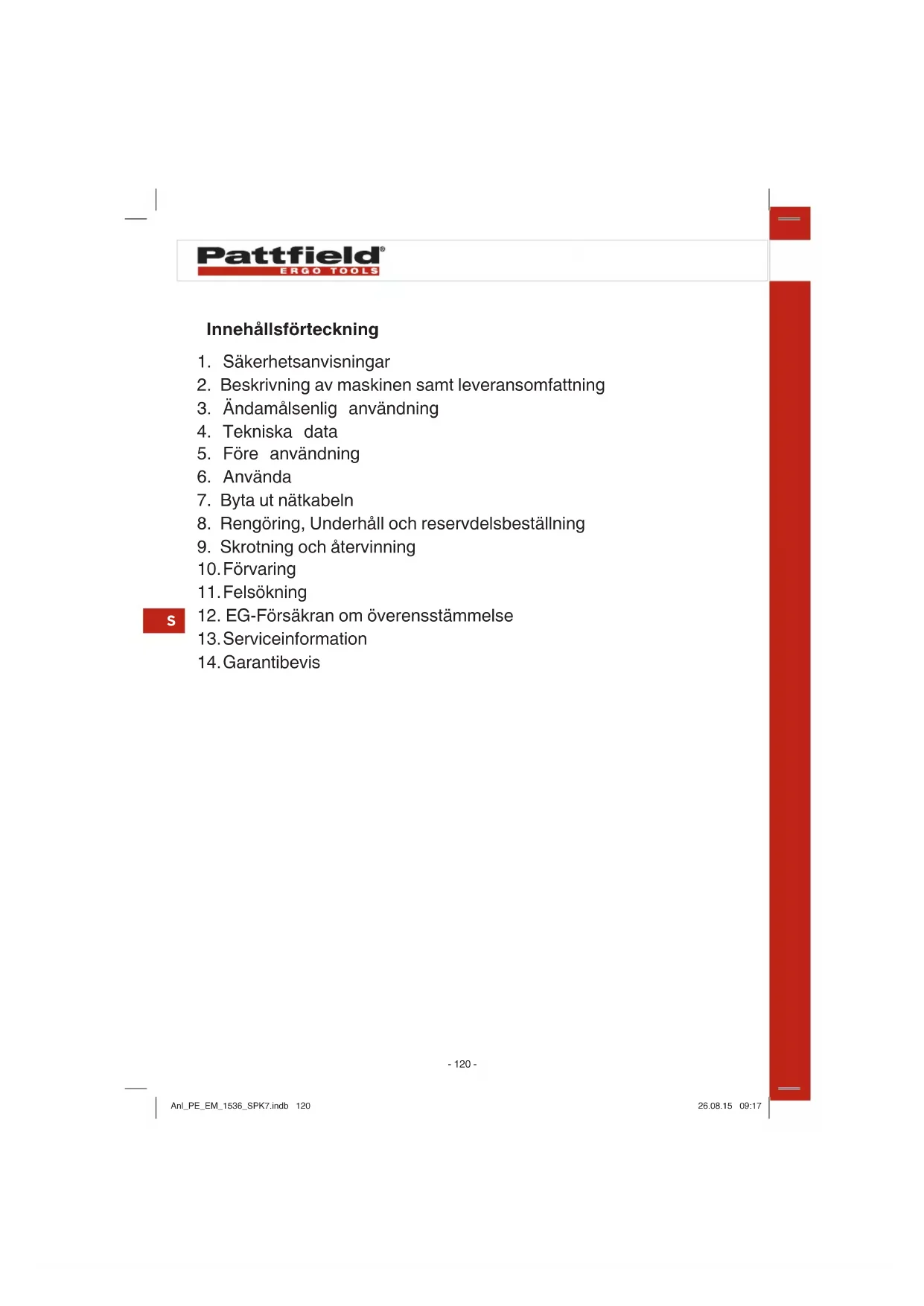

Innehållsförteckning

1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda
7. Byta ut nätkabeln
8. Rengöring, Underhåll och reservdelsbeställning
9. Skrotning och återvinning
10. Förvaring
11. Felsökning
12. EG-Försäkran om överensstämmelse
13. Serviceinformation
14. Garantibevis

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Förklaring av skylten på maskinen (se bild 12)

1 = Läs igenom bruksanvisningen före driftstart.
2 = Se till att inga andra personer fi nns i farozonen!
3 = Varning! -Vass kniv- Dra ut stickkontakten från stickuttaget innan du utför underhåll eller om kabeln har skadats.
4 = Varning! Se till att nätkabeln inte ligger i närheten av kniven!

Allmänna säkerhetsanvisningar för denna elprodukt

Denna maskin får inte användas av barn. Barn ska hållas under uppsikt så att de inte använder maskinen som leksak. Maskinen får inte rengöras eller underhållas av barn. Maskinen får inte användas av personer med begränsad fysisk, sensorisk eller mental förmåga, eller av personer med bristfällig kunskap eller erfarenhet, såvida inte en ansvarig person håller uppsikt eller ger instruktioner.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

Säkerhetsanvisningar för handstyrda gräsklippare

• Innan maskinen används måste du kontrollera om nätkabeln eller förlängningskabeln är skadade eller har åldrats.
• Dra omedelbart ut stickkontakten ur nätuttaget om en kabel har skadats medan du använde maskinen.
• Före varje användning måste du kontrollera om maskinen är skadad. Reparationer får endast utföras i vår serviceverkstad. Om ovanliga vibrationer uppstår under användning måste du genast slå ifrån maskinen och dra ut stickkontakten. Kontrollera kniven och rengör den vid behov. Om maskinen fortfarande vibrerar måste du slå ifrån den och och dra ut stickkontakten. Lämna in maskinen till vår serviceverkstad.
• Maskinen får inte tippas när den ska startas. Se till att du håller båda händer på handtaget när maskinen startas.
• Slitna slitagedelar får endast bytas ut av vår serviceverkstad. Vid behov kan du kontakta vår serviceavdelning under adressen som anges.

VARNINGSANVISNINGAR:

• Använd inte gräsklipparen om nätkabeln har skadats eller är sliten.
• Anslut ingen skadad kabel till elnätet och rör inte vid en skadad kabel som är ansluten till elnätet. Om en kabel är skadad finns det risk för personskador om du rör vid spänningsförande delar.
• Rör inte vid kniven om maskinen fortfarande är ansluten till elnätet. Vänta dessutom tills kniven har slutat att rotera.
• Se till att förlängningskablarna inte ligger i närheten av kniven. Kniven kan skada kablarna och leda till personskador om rör vid spänningsförande delar.

Pattfield®

ERGO TOOLS

• Bryt anslutningen till elnätet (dvs. dra ut stickkontakten ur stickuttaget):
• alltid innan du lämnar maskinen
• innan du åtgärdar en blockerad kniv
• innan du kontrollerar eller rengör maskinen, eller utför arbetsuppgifter på maskinen
• om maskinen har slagit emot ett främmande föremål
• allting om maskinen börjar att vibrera ovanligt mycket
• Läs noggrant igenom instruktionerna för säker drift av maskinen.
• Vi rekommenderar att du endast ansluter maskinen till en strömförsörjning som skyddas av en jordfelsbrytare (RCD) med max. 30 mA utlösningsström.

Information för säker användning av elektriskt drivna gräsklippare

Övning

a) Läs igenom bruksanvisningen noggrant. Ta reda på hur manöverdonen fungerar och hur gräsklipparen ska användas på rätt sätt.
b) Låt aldrig barn eller andra personer som inte har läst igenom bruksanvisningen använda gräsklipparen. Beakta regionala bestämmelser angående minsta tillåtna ålder för användning av maskinen.
c) Klipp aldrig gräset medan personer, särskilt barn, eller djur vistas i närheten.
d) Tänk på att användaren av maskinen är ansvarig om andra personer eller deras egendom kommer till skada.

Förberedande åtgärder

a) Bär alltid kraftiga skor och långa byxor medan du använder maskinen. Använd aldrig maskinen barfota eller i lätta sandaler. Undvik att bära löst sittande kläder med hängande snören eller remmar.
b) Kontrollera terrängen i förväg och ta bort alla föremål som kan slungas iväg av maskinen.

Pattfield®

ERGO TOOLS

c) Innan du använder maskinen ska du kontrollera optiskt om kniven, fästbultarna och den kompletta klippanordningen är sliten eller skadad. För att undvika obalans får en sliten eller skadad kniv och fästbultar endast bytas ut satsvis.
d) Kontrollera alltid om nätkabeln och förlängningskabeln är skadad eller sliten innan maskinen används. Om kabeln har skadats vid användning, måste den genast kopplas loss från elnätet. RÖR INTE VID KABELN FÖRRÄN DEN HAR KOPPLATS LOSS. Använd inte maskinen om kabeln är sliten eller har skadats.
e) Vid maskiner som är utrustade med flera knivar måste du tänka på att driften av en kniv kan leda till att andra knivar börjar rotera.

Hantering

a) Klipp endast i dagsljus eller i tillräckligt god artificiell belysning.
b) Använd inte maskinen i vått gräs.
c) Se till att du håller balansen/håller fast maskinen ordentligt när du arbetar på slänter.
d) Gå alltid i normal hastighet med gräsklipparen.
e) Klipp alltid tvärsemot slänten, aldrig uppför eller nedför.
f) Var särskilt försiktig när du byter arbetsriktning på en slänt.
g) Klipp inte på slänter som är alltför branta.
h) Var särskilt försiktig när du svänger runt gräsklipparen eller när du drar den mot dig.
i) Om du behöver luta gräsklipparen innan du transporterar den över andra ytor än gräs, eller om gräsklipparen ska flyttas mellan två grönytor, måste du först slå ifrån gräsklipparen, dra ut stickkontakten och vänta tills kniven har stannat.
j) Använd aldrig gräsklipparen om skyddsanordningarna är skadade eller saknas, t ex stötplåtar och/eller gräsuppsamlare.
k) Var försiktig när du trycker på strömbrytaren för att starta motorn och beakta tillverkarens anvisningar. Se till att avständet mellan dina fötter och kniven inte är för kort.
I) Tippa inte gräsklipparen när du startar motorn, såvida detta inte krävs i den aktuella situationen. I sådana fall får du endast tippa

Pattfield®

ERGO TOOLS

maskinen så långt som är tvunget nödvändigt, och endast den sida av maskinen som är vänd bort från dig.

m) Starta inte gräsklipparen om du står framför utkastningskanalen.
n) För aldrig in händer eller fötter vid eller under roterande delar. Håll dig alltid undan från utkastningsöppningen.
o) Lyft eller bär aldrig gräsklipparen medan motorn är igång.
p) Slå ifrån motorn och dra ut stickkontakten ur vägguttaget. Övertyga dig om att samtliga rörliga delar har stannat:

• innan du lossar på blockeringar eller åtgårdar blockeringar i utkastningskanalen.
• innan du kontrollerar eller rengör gräsklipparen, eller utför arbet-suppgifter på maskinen.
• om kniven har slagit emot ett främmande föremål. Undersök gräsklipparen på skador och genomför därefter nödvändiga reparationer innan du startar och använder maskinen på nytt.
• Om gräsklipparen börjar vibrera ovanligt kraftigt måste du genast kontrollera orsaken.
• Kontrollera om gräsklipparen har skadats.
• Reparera de skadade delarna.
• Se till att samtliga muttrar, bultar och skruvar är hårt åtdragna.

q) Slå först ifrån den gräsklipparen och dra ut stickkontakten om du ska lämna gräsklipparen.

Underhåll och förvaring

a) Se till att alla muttrar, bultar och skruvar har dragits åt ordentligt och att maskinen befi nner sig i ett säkert arbetsskick.
b) Låt gräsklipparen svalna innan du ställer in den i ett slutet utrymme.
c) För att undvika brandfara ska maskinkåpan och ventilationsöppningarna hållas rena från gräs, löv, olja och fett.
d) Kontrollera med jämna mellanrum att gräsuppsamlaren inte är sliten eller har försämrad funktion.
e) Om du konstaterar slitna eller skadade delar måste du av säkerhetsskäl låta en behörig tekniker byta ut dessa delar.

Pattfield®

ERGO TOOLS

f) När maskinen ställs in, kontrollera att inga fingrar kläms in mellan rörliga knivar och fasta delar på maskinen.
g) När underhåll utförs på kniven måste du tänka på att den kan rotera trots att strömförsörjningen har slagits ifrån.
h) Av säkerhetsskäl ska slitna och skadade delar bytas ut. Använd endast originaltillbehör och -reservdelar.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Övre skjutbygel
2. Undre skjutbygel
3. Utkastningslucka
4. Bärhandtag
5. Reglage för inställning av klippningshöjd
6. Gräsuppsamlare
7. Mängdindikering
8. Stickkontakt
9. Strömbrytare

10. Kabeldragavlastning

11. Hjul, baktill

12. Navkapslar

13. Vingmuttrar för undre skjutbygel

14. Sprintar

15. Distansbrickor för hjul

16. Kabelklämmor

17. Muttrar för övre skjutbygel med snabbspännfunktion

18. Fästskruvar för övre skjutbygel

19. Distansbrickor för övre skjutbygel

20. Distansbrickor för undre skjutbygel

21. Handtag till gräsuppsamlare

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

- Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.

• Ta bort förpackningsmaterialet samt förpacknings- och transport-säkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Elgräsklippare
• Gräsuppsamlare
  • Original-bruksanvisning
  • Säkerhetsanvisningar

s

3. Ändamålsenlig användning

Gräsklipparen är lämplig för privat bruk i hemma- eller koloniträdgår- dar.

Gräsklippare vars årliga användning i regel inte överstiger 50 timmar och som till övervägande del används till gräsvård, dock ej till allmänna grönytor, parker, sportanläggningar eller inom lant- och skogsbruk, definieras som gräsklippare avsedda för privata hemma- och koloniträdgårdar.

Fara! På grund av olycksrisken får gräsklipparen inte användas till att trimma buskar och häckar, till att skära eller finfördela klätterväxter, till gräsklippning på tak eller i balkonglådor, till rengöring (rensugning) av gångar eller som kompostkvarn för finfördelning av kvistar och grenar från träd och häckar. Dessutom får gräsklipparen inte användas som motorhacka samt för att plana ut ojämnheter i marken, t ex mullvadshögar.

Av säkerhetsskäl får gräsklipparen inte användas som drivaggregat för andra arbetsverktyg och verktygssatser, såvida detta inte uttryckligen har tillåtits av tillverkaren.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

s

Effektförbrukning 1 500 W

Motorvarvtal 3400 min ^1

Klippbredd ....36 cm

Inställning av klippningshöjd 25-65 mm; 5 lägen

Gräsuppsamlarens volym 38 liter

Ljudtrycksnivå L _pA 81,7 dB(A)

Osäkerhet K_pA 3 dB(A)

Ljudeff ektnivå L _WA uppmätt 94,9 dB(A)

Osäkerhet K_WA 3 dB(A)

Ljudeff ektnivå L _WA garanterad 96 dB(A)

Vibration vid stången a_h 4,5 m/s²

Osäkerhet K 1,5 m/s²

Skyddsklass .....II回

Vikt 10 kg

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt standarderna EN

ISO 3744:1995, EN ISO 11201:1995 och EN ISO 20643:2005.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
- Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
- Överbelasta inte maskinen.
- Lämna in maskinen för översyn vid behov.
- Slå ifrån maskinen om den inte används.
- Bärhandskar.
- Begränsa användningstiden

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi ltermask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning!

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

Gräsklipparen levereras i demonterat skick. Innan gräsklipparen får användas ska den kompletta skjutbygeln, de bakre hjulen samt gräsuppsamlaren monteras. Följ bruksanvisningen steg för steg och orientera dig efter bilderna så att du monterar samman maskinen på rätt sätt.

Montera hjulen (bild 3a och b)

Ta ett bakre hjul (bild 2/pos. 11) och skjut det på axeln enligt beskrivningen i bild 3a. Sätt därefter en distansbricka (bild 2/pos. 15) på axeln och fäst med den bifogade sprinten (bild 2/pos. 14) enligt beskrivningen i bild 3a. Tryck slutligen fast navkapseln (bild 2/pos. 12) på hjulet enligt beskrivningen i bild 3b. Gör på samma sätt på andra sidan.

Montera skjutbygeln (bild 4 till 7)

Sätt in en av de undre skjutbyglarna (bild 2/pos. 2) på den avsedda skruven och fäst med en vingmutter (bild 2/pos. 13) enligt beskrivningen i bild 4. Gör på samma sätt på den motsatta sidan. När du monterar den övre skjutbygeln kan du välja monteringshål (bild 5) och därmed bestämma skjutbygelns höjd. Fäst därefter den övre skjutbygeln med den undre skjutbygeln enligt beskrivningen i bild 6. Därefter kan motorledningen monteras på skjutbygeln med kabelklämmorna (bild 2/pos. 16) (bild 7/pos. A).

Montera gräsuppsamlaren (se bild 8a och b)

Sätt in handtaget (bild 8a/pos. 21) i gräsuppsamlaren enligt beskrivningen i bild 8a. Slå ifrån motorn och kontrollera att kniven inte längre roterar innan du hänger in gräsuppsamlaren. Lyft på utkastningsluckan (bild 8b/pos. 3) med den ena handen. Håll i gräsuppsamlarens handtag med den andra handen och häng in uppifrån (bild 8b).

Mängdindikering på gräsuppsamlaren

Gräsuppsamlaren är försedd med en mängdindikering (bild 1/pos. 7). Denna öppnas av luftflödet som genereras av gräsklipparen under drift. Om luckan stängs till medan du klipper, är gräsuppsamlaren full och måste därefter tömmas. För att mängdindikeringen ska fungera på avsett vis måste öppningarna under luckan alltid vara rena och kunna släppa igenom luft.

Ställa in klipphöjden

Obs!

Klipphöjden får endast ställas in om motorn står stilla och nätkabeln har dragits ut.

Innan du börjar klippa, kontrollera att skärverktyget inte är trubbigt och att monterings materialet inte har skadats. Byt ut trubbiga och/eller skadade skärverktyg så att obalans inte uppstår. Slå ifrån motorn och dra ut nätkabeln innan du gör dessa kontroller.

Ställ in klippningshöjden på följande sätt (se bild 9):

1. Tryck in reglaget.
2. Ställ reglaget på avsedd klippningshöjd.
3. Släpp reglaget och kontrollera att det har snäppt fast säkert i spärren.

Läsa av klippningshöjden

Klippningshöjden som kan ställas in på sex olika lägen mellan 25 och 65 mm kan läsas av på skalan.

Nätanslutning

Gräsklipparen kan anslutas till ett valfritt nätuttag med 220-240 V växelspänning. Tänk dock på att endast jordade stickuttag som är kopplade till en ledningsskyddsbrytare för 16 A är tillåtna. Dessutom måste en jordfelsbrytare (RCD) med max. 30 mA vara installerad!

s

Nätkabel

Använd endast intakta anslutningskablar. Nätkabeln får inte vara hur lång som helst (max. 50 m) eftersom det annars finns risk för att elmotorns eff ekt reduceras. Nätkabeln till maskinen måste uppvisa en ledningsarea på 3 x 1,5 mm². Isoleringen på nätkablar till gräsklippare skadas ofta.

Orsakerna kan bl a vara:

• Skärskador om man kört över kabeln
• Klämställen om kabeln lagts under dörrar och fönster
• Sprickor pga. åldrad isolering
  • Vikningar om kabeln fästs eller dragits olämpligt

Nätkablarna måste åtminstone vara av typ H05RN-F och uppvisa tre ledare. Typbeteckningen måste vara tryckt på nätkabeln till maskinen. Köp endast nätkablar som uppvisar denna märkning! Stickkontakterna och skarvuttagen på nätkablar måste bestå av gummi och vara sköljtäta. Nätkablarna får inte vara hur långa som helst. Längre

nätkablar kräver större ledningsarea. Kontrollera regelbundet om nätkablarna och skarvsladdarna har skadats. Se till att strömförsörjningen genom dessa kablar har slagits ifrån innan du genomför denna kontroll. Linda av hela nätkabeln. Kontrollera även om nätkabeln har vikts vid införingsöppningar till stickkontakter och skarvuttag.

6. Använda

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Anslut stickkontakten (bild 1/pos. 8) till en förlängningskabel. Denna förlängningskabel måste förses med en kabeldragavlastning enligt beskrivningen i bild 10.

s Obs!

För att förhindra att gräsklipparen startar oavsiktligt, är den utrustad med en inkopplingsspärr (bild 10, pos. A) som måste tryckas in innan startspaken (bild 10, pos. B) kan tryckas in. Gräsklipparen kopplas ifrån om du släpper startspaken. Slå till och ifrån maskinen på detta sätt ett par gånger för att kontrollera att din maskin fungerar rätt. Innan du utför reparation eller underhåll på maskinen, måste du kontrollera att kniven inte roterar och att maskinen har skilts åt från elnätet.

Varning!

Öppna aldrig utkastningsluckan för att tömma gräsuppsamlaren medan motorn fortfarande kör. Den roterande kniven kan förorsaka personskador. Fäst alltid utkastningsluckan resp. gräsuppsamlaren noggrant. Slå alltid ifrån motorn innan du tar bort gräsuppsamlaren. Beakta alltid avståndet mellan knivkåpan och dig själv som bestäms av styrstängerna. Var särskilt försiktig när du klipper och ändrar kör- riktning på sluttningar och slänter. Se till att du alltid står stadigt, bär skor med halkfria och profilerade sulor samt långa byxor. Använd all- tid gräsklipparen i rät vinkel mot lutningen, gå alltså inte uppför eller

Av säkerhetsskäl får du inte använda gräsklipparen på slänter vars lutning överstiger 15 grader.

Var särskilt försiktig när du går baklänges och när du drar gräsklipparen. Risk för att du snavar!

Instruktioner för korrekt gräsklippning

Vi rekommenderar att du kör överlappande banor med gräsklipparen. Klipp alltid med vassa och hela knivar så att grässtrån inte fransas ut, vilket annars kan leda till att gräsmattan gulnar. För att du ska få en fin skärningsbild på gräsmattan måste du gå i så raka banor som möjligt. Se till att banorna där du har klippt överlappar varandra med ett par centimeter så att inga remsor står kvar.

Hur ofta du måste använda gräsklipparen är alltid beroende av hur snabbt gräset växer. Under den huvudsakliga växttiden (maj - juni) två gånger i veckan, annars en gång i veckan. Ställ in klipphöjden på 4-6 cm, så att gräset kan växa 4-5 cm mellan varje klippning. Om gräset har blivit en aning högre, bör du inte göra misstaget att genast klippa ned det till normal höjd. Detta skadar gräsmattan. Klipp aldrig bort mer än hälften av gräsets höjd.

Håll gräsklipparens undersida ren och ta alltid bort gräs som har fastnat. Avlagringar gör det svårare att starta maskinen, påverkar klippningskvaliteten och utkastningen.

Använd gräsklipparen i rät vinkel på sluttningar. Man kan undvika att glida med gräsklipparen om den hålls snett uppåt. Välj klipphöjd be-roende på aktuell gräshöjd. Gå flera gånger med gräsklipparen så att maximalt 4 cm gräs klipps av varje gång.

Slå alltid ifrån motorn innan du kontrollerar kniven. Tänk på att kniven fortsätter att rotera ett par sekunder efter att du har slagit ifrån motorn. Försök aldrig att stoppa kniven. Kontrollera med regelbund-

na mellanrum att kniven sitter fast ordentligt, är i fullgott skick samt tillräckligt vass. Om detta inte skulle vara fallet måste den slipas eller bytas ut.

Om den roterande kniven slår emot ett föremål, måste du slå ifrån gräsklipparen och vänta tills kniven har stannat helt. Kontrollera därefter knivens och knivfästets skick. Om dessa har skadats måste de bytas ut.

Lägg nätkabeln i ringar på marken framför stickuttaget. När du använder gräsklipparen måste du utgå från stickuttaget eller kabeln och se till att maskinkabeln alltid ligger inom det område som du redan har klippt. I annat fall finns det risk för att du kör över kabeln med gräsklipparen. Om du ser att gräsrester ligger kvar på gräsmattan efter att du klippt, är detta ett tecken på att gräsuppsamlaren måste tömmas.

Obs!

Slå ifrån motorn och vänta tills kniven har stannat helt innan du tar av gräsuppsamlaren.

För att ta av gräsuppsamlaren måste du lyfta upp utkastningsluckan med den ena handen, och med den andra handen lyfta av gräsuppsamlaren med handtaget. Enligt beskrivningen i säkerhetsföreskrifterna kommer utkastningsluckan att slå igen när gräsuppsamlaren tas av så att den bakre utkastningsöppningen därefter är stängd. Om gräsrester hänger kvar i öppningen, så är det lämpligt att köra tillbaka gräsklipparen med ungefär 1 m så att det ska gå lättare att starta maskinen. Om avlagringar av gammalt gräs finns kvar i gräsklipparens käpa och på arbets verktyget, får detta inte tas bort med handen eller med fötterna. Använd lämpliga hjälpmedel, t ex en handborste. För att garantera att gräset samlas upp på avsett vis, måste gräsuppsamlaren och särskilt nätet rengöras från insidan efter användningen. Häng endast in gräsuppsamlaren om motorn har slagits ifrån och kniven har stannat. Lyft upp utkastningsluckan med den ena handen,

håll fast gräsuppsamlarens handtag med den andra handen och häng därefter in från ovansidan.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

s

8.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

8.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna.

Fara! Kolborstarna får endast bytas ut av en behörig elinstallatör.

• Slitna eller skadade knivar, knivfästen och bultar måste bytas ut satsvis av en behörig fackman för att garantera att balansen bi-behålls.
• Rengör inte gräsklipparen under rinnande vatten, särskilt under högtryck. Se till att alla fästdon (skruvar, muttrar osv) alltid är fast åtdragna så att du kan använda gräsklipparen utan risk för skador.
• Kontrollera ofta om gräsuppsamlaren är sliten.
• Byt ut slitna eller skadade delar.
• Förvara din gräsklippare i ett torrt utrymme.
• För att garantera lång livslängd ska alla skruvdelar samt hjul och axlar rengöras och därefter oljas in.
• Om du vårdar din gräsklippare i regelbundna intervaller förbättras inte endast utrustningens livslängd och prestanda, utan det blir dessutom lättare att använda gräsklipparen och resultatet blir bättre. Rengör om möjligt gräsklipparen endast med en borste eller en trasa. Använd inte lösningsmedel eller vatten för att ta bort smuts.
• Gräsklipparens kniv är den del som slits mest. Kontrollera knivens skick i regelbundna intervaller samt att den sitter fast ordentligt. Om kniven är sliten måste den genast bytas ut eller slipas. Om du märker av kraftiga vibrationer i gräsklipparen, betyder detta att kniven är felaktigt balanserad eller har deformerats av stötar. I sådana fall måste kniven repareras eller bytas ut.
• I maskinens inre finns inga delar som kräver underhåll.

8.4 Byta ut kniven

Av säkerhetsskäl rekommenderar vi att du låter en behörig fackman byta ut kniven. Obs! Bär arbetshandskar! Använd endast originalknivar eftersom det annars finns risk för att vissa funktioner inte fungerar och att säkerheten inte längre kan garanteras.

Byt ut kniven på följande sätt:

1. Lossa på fästskruven (se bild 11a).
2. Ta av kniven och byt ut den mot en ny.
3. Se till att monteringsriktningen stämmer när du monterar in den nya kniven. Knivens vingar ska skjuta in i motorrummet (se bild 11b). Fäststiften ska stämma överens med de stansade öppningarna i kniven.
4. Dra därefter åt fästskruven med universalnyckeln. Åtdragningsmomentet bör uppgå till ca 25 Nm.

Kontrollera gräsklipparens allmänna skick vid säsongens slut och ta bort alla ansamlade rester. Kontrollera tvunget gräsklipparens skick innan du tar den i drift för första gången efter vinteruppehållet. Kontakta vår kundtjänst om maskinen behöver repareras. Använd endast originalreservdelar.

S

8.5 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
• Maskinensident-nr.

- Reservdelsnummer för erforderlig reservdel

Hör efter med din Hornbach byggmarknad för aktuella priser och in- formation.

Reservkniv art.-nr.: 34.054.30

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som tex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10.Förvaring

s

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

1. Felsökning

Störning	Möjliga orsaker Åtgärder
Motornstar-tar ej	a) Kondensatorndefektb) Ingen ström i stick-kontaktenc) Kabelndefektd) Brytar- och kontakten-het defekte) Anslutningarna vid motorn eller konden-satorn har lossnatf) Maskinen står i alltför högt gräsg) Gräsklipparens kåpa är tilltäppt	a) Åtgärdas av kund-tjänstverkstadb) Kontrollera kabeln och säkringenc) Kontrollerad) Åtgärdas av kund-tjänstverkstade) Åtgärdas av kund-tjänstverkstadf) Starta på lågt gräs el-ler på ytor som redan klippts; Ändra ev. på klipphöjdeng) Rengör käpan så att kniven kan rotera fritt
Motorns prestanda avtar	a) För högt eller fuktigt gräs b) Gräsklipparens kåpa är tilltäpptc) Kniven är nedsliten	a)Korrigeraklipphöjdenb) Rengör käpanc) Byt ut kniven
Dåligklipp-ningskvalitet	a)Knivenärslitenb) Fel klipphöjd	a) Byt ut eller slipa knivenb) Korrigera klipphöjden

s

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

s

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillständ från Hornbach Baumarkt AG.

Med förbehåll för tekniska ändringar.

12. EG-Försäkran om överensstämmelse

EG-Försäkran om överensstämmelse

i enlighet med EG-direktivet för maskiner 2006/42/EG och

direktivet för utomhusutrustning 2000/14/EG(+2005/88/EG)

Härmed intygar vi, att den nedan angivna produkten i både koncept och konstruktion samt det av oss marknadsförda utförandet uppfyller grundläggande krav enligt nedan omnämnda EG-direktiv.

Tillverkare: mHornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Tyskland

Beskrivning: Elgräsklippare PE-EM 1536

Artikelnummer: 5599906

EAN: 4006825604740

Följande harmoniserade standarder har använts:

Överensstämmelsen med direktivet för utomhusutrustning bekräftas genom iakttagande av följande emissionsvärden:

Uppmätt ljudeffektnivå: 95,3 dB (A)

Garanterad ljudeffektnivå: 96 dB (A)

Notified Body: Intertek Testing & Certification Ltd. (0359)

Kvalitetskontrollchef, miljö & CSR

Befullmäktigad för sammanställning av tekniska underlag

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Tyskland

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Kilrem, kolborstar
Förbrukningsmaterial/för-brukningsdelar*	Kniv
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

S

Kontakta din närmaste Hornbach byggmarknad vid fel eller brister. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

14. Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverka-re. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

1. Garantin omfattar inte:

2. Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

3. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främ-

mande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

1. Garantitiden uppgår till 3 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

S

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com
