MANUAL DE UTILIZARE PEEM 1536 Pattfield

RO Motocositoareelectrică 1500 W

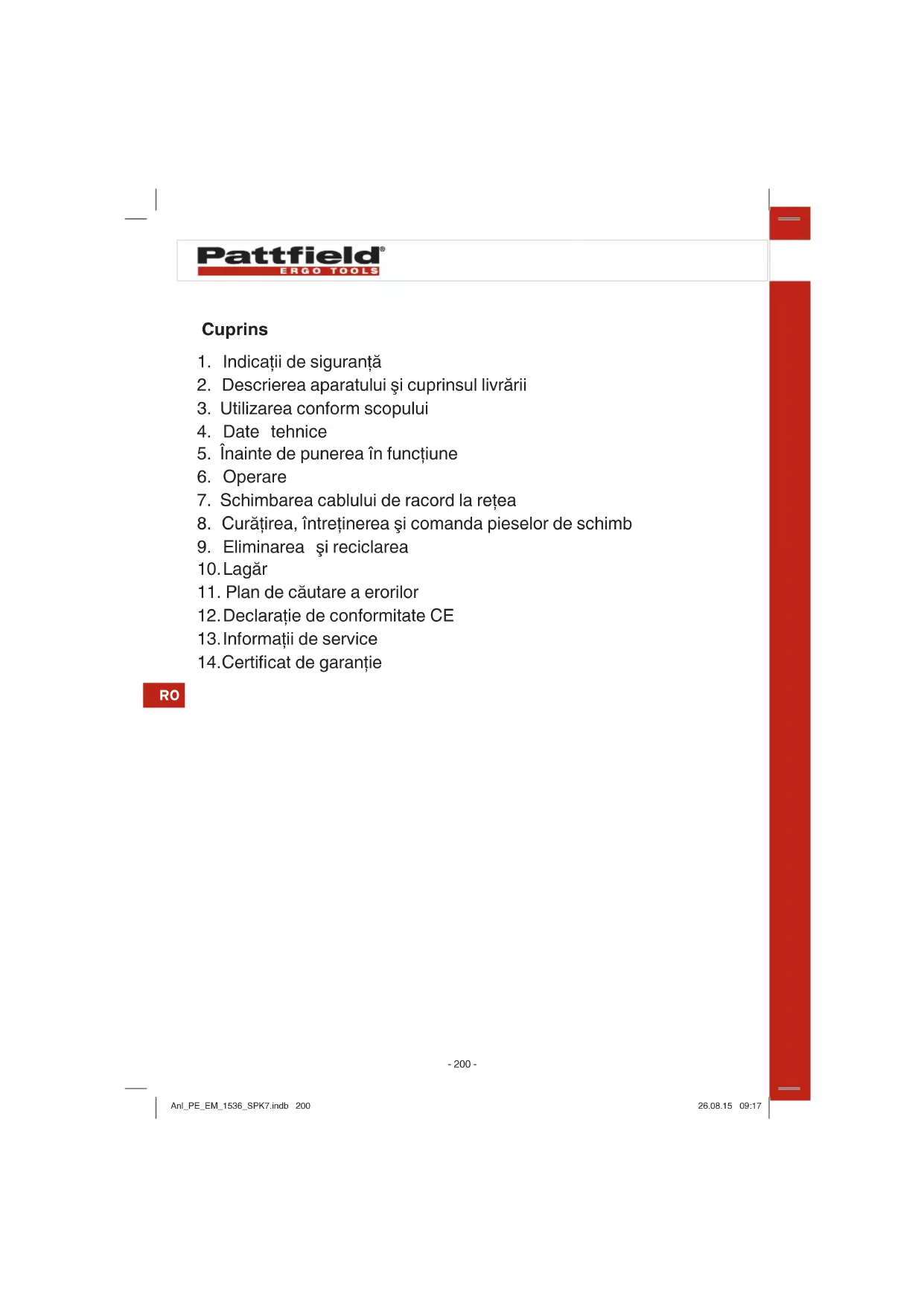

1. Indicații de siguranță
2. Descrierea aparatului și cuprinsul livrării
3. Utilizarea conform scopului
4. Date tehnice
5. Înainte de punerea în funcțiune
6. Operare
7. Schimbarea cablului de racord la rețea
8. Curățirea, întreținerea și comanda pieselor de schimb
9. Eliminarea și reciclarea
10. Lagăr
11. Plan de căutare a erorilor
12. Declaratie de conformitate CE
13. Informații de service
14. Certificat de garantie

RO

La utilizarea aparatelor trebuie respectate câteva măsuri de siguranță, pentru a evita accidentele și daunele. De aceea, citiți cu grijă instrucțiunile de utilizare/indicațiile de siguranță. Păstrați aceste materiale în bune condiții, pentru ca aceste informații să fie disponibile în orice moment. Dacă predați aparatul altor persoane, înmânătiile și aceste instrucțiuni de utilizare /indicații de siguranță. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din nerespectarea acestor instrucțiuni de utilizare și a indicațiilor de siguranță.

1. Indicatii de siguranță

Pericol!

Citiți indicațiile de siguranță și îndrumările.

Nerespectarea indicatiilor de siguranță și a îndrumărilor poate avea ca urmare electrocutare, incendiu și/sau răniri grave. Păstrați pentru viitor toate indicatiile de siguranță și îndrumările.

RO

Explicarea plăcuței de identificare de pe aparat (vezi Figura 12)

1 = Înainte de punerea în funcțiune citiți instrucțiunile de utilizare.
2 = Tineți tertii la distanță de zona periculoasă!
3 = Precauție! -Cuțite ascuțite – înainte de lucrările de întreținere și la deteriorarea cablului scoateți ștecherul din priză.
4 = Atenție, mențineți cablul de alimentare la distanță de sculele tăietoare!

Indicații generale de siguranță pentru acest aparat electric

Este interzisă utilizarea aparatului de către copii. Copiii trebuie să fie supravegheați, astfel încât să nu se joace la aparat. Curățarea și întreținerea nu are voie să fie făcută de către copii. Aparatul nu are voie să fie utilizat de persoane cu capacități fizice, senzoriale sau mentale limitate sau care nu au experiență sau cunoștințe, cu excepția cazului în care sunt supravegheate sau îndrumate de o persoană responsabilă.

În cazul deteriorării cablului de racord la rețea a acestui aparat, pentru a evita pericolele acesta trebuie înlocuit de către producător sau un scervice clienti sau de opersoană cu calificare similară.

Instrucțiuni de siguranță pentru motocositoarea manuală

• Verificați înainte de fiecare utilizare cablul de rețea și cablul prelungitor pentru a nu prezenta semne de deteriorare sau uzură.
• În cazul în care cablul de alimentare a fost deteriorat în timpul utilizării, deconectați imediat aparatul.
• Verificați mașina înainte de fiecare utilizare pentru a nu prezenta deteriorări. Lucrările de reparații se vor efectua numai de către atelierul nostru service. Atunci când remarcați vibrații neobișnuite în timpul utilizării, opriți imediat mașina și scoateți ștecherul din priză. Controlați cuțitele tăietoare și curățați-le dacă este necesar. În cazul în care aparatul vibrează mai departe, opriți-l și decuplați-l de la rețea și trimiteti-l la atelierul nostru service.
• La pornirea motorului mașina nu are voie să fie basculată. La pornire ambele mâini trebuie să se afle pe etrierul de împingere.
• Componentele uzabile deteriorate se vor schimba numai de câtre atelierul nostru service. În caz de necesitate adresați-vă la adresa de service menționată.

Pattfield®

ERGO TOOLS

INDICATII DE AVERTIZARE:

• Nu utilizati motocositoarea în cazul în care cablul de racord este deteriorat sau uzat;
• Nu racordati un cablu deteriorat la retea și nu atingeți un cablu deteriorat atâta timp cât acesta este legat la retea. Un cablu deteriorat poate duce la atingerea părților conductoare de curent;
• Nu atingeti cuțitele tăietoare înainte de deconectarea mașinii de la rețea și așteptați până când cuțitele se opresc complet;
• Tineți cablurile prelungitoare la distanță de cuțitele tăietoare. Cuțitele tăietoare pot deteriora cablurile și pot duce la atingerea părților conductoare de curent;
• Întrerupeti racordul la retea (scoateti deci stecherul din priză):
• întotdeauna atunci când părăsiți mașina;
• înainte de eliberarea unui cuțit blocat;
• înainte de verificare sau curățare sau înainte de lucrări la mașină;
• după ce ați dat peste un corp străin;
• întotdeauna atunci când mașina încpe să vibreze neobișnuit;
• Pentru funcționarea sigură a mașinii citiți cu atenție instrucțiunile mașinii;
• Se recomandă ca aparatul să fie racordat doar la o sursă de alimentare cu energie electrică protejată printr-un dispozitiv de protectie împotriva curenților vagabonzi (RCD), cu un curent de declanșare de maxim 30 mA;

a) Citiți cu atenție instrucțiunile de utilizare. Familiarizați-vă cu părțile reglabile și cu utilizarea corectă a mașinii.
b) Nu permiteți niciodată copiilor sau persoanelor care nu cunosc acest manual de utilizare să utilizeze motocositoarea. Dispozițiile locale pot stabil vârsta minimă a utilizatorului.
c) Nu cosiți niciodată atunci când în apropiere se află persoane, în

d) Gândiți-vă că utilizatorul sau conducătorul acestei mașini este responsabil pentru accidentele provocate altor persoane sau pentru deteriorarea bunurilor acestora.

Măsuri pregătitoare

a) Durante o funcionamento da máquina, utilize sempre calçado firme e calças compridas. Não opere a máquina descalço ou com sandálias. Evite utilizar vestuário largo ou que tenha cordões ou cintos pendurados.
b) Verificați terenul pe care se va utiliza motocositoarea și îndepărtați toate obiectele care pot fi prinse sau aruncate de aceasta.
c) Înainte de utilizare se va verifica întotdeauna prin control vizual, dacă sculele täietoare, bolțurile de fixare și întreaga unitate de täiere nu sunt uzate sau deteriorate. Pentru evitarea descentrării, sculele täietoare și bolțurile de fixare uzate sau deteriorate pot fi schimbate numai în set.
d) Înainte de utilizare, cablul de alimentare și cablul prelungitor trebuie verificate întotdeauna pentru a nu prezenta semne de deteriorare sau uzură. În cazul în care cablul este deteriorat în timpul utilizării, acesta trebuie deconectat imediat de la rețeaua de alimentare. NU ATINGETI CABLUL ÎNAINTE DE DECONECTARE. Nu utilizați mașina dacă cablul este uzat sau deteriorat.
e) Tineți cont de faptul că, la mașinile cu mai multe scule tăietoare, mișcarea unei scule tăietoare poate duce la rotirea celorlalte scule tăietoare.

Manipulare

a) Folosiți motocositoarea doar la lumina zilei sau cu o iluminare artificială bună.
b) Aparatul nu se va folosi dacă iarba este udă.
c) Asigurați întotdeauna o poziție stabilă și manipulare sigură pe pante.
d) Conduceți maçina numai la pas

Pattfield®

ERGO TOOLS

e) Cosiți întotdeauna perpendicular pe pantă, niciodată în sus sau în jos.
f) Fiți extrem de precauți atunci când modificați direcția de deplasare pe pantă.
g) Nu cositi pe pante foarte abrupte.
h) Fiți extrem de precauți atunci când întoarceți motocositoarea sau o trageti spre Dvs.
i) Opriți motocositoarea, scoateți ștecherul din priză și ateptați până la oprirea completă a sculelor tăietoare atunci când aceasta trebuie înclinată, ridicată pentru transport peste alte suprafețe în afară de iarbă și atunci când trebuie să fie deplasată de la și la suprafata de cosit.
j) Nu folositi niciodată motocisitoarea cu dispozitivele de protectie deteriorate sau fără dispozitivele de protectie de ex. tablele apărătoare sau dispozitivele de colectare a ierbii.
k) Acționați întrerupătorul de pornire/oprire cu atenție, în funcție de indicațiile producătorului. Mențineți o distanță suficientă între scu la tăietoare și picioarele Dvs.
I) La pornire, motocositoarea nu poate fi basculată, decât în cazul în care aceasta trebuie ridicată în timpul acestui procedeu. În acest caz înlinați aparatul numai atât cât este neapărat necesar și ridicati numai partea opusă față de utilizator.
m) Nu porniți motocositoarea atunci când stați în fața canalului de evacuare.
n) Nu introduceti niciodată mâinile sau picioarele pe sau sub piese rotative. Mentineți întotdeauna o distanță de siguranță față de deschiderea de evacuare.
o) Nu ridicati sau trageți niciodată o motocositoare cu motorul în funcțiune.
p) Opriti motorul și scoateți ștecherul din priză. Asigurați-vă că toate componentele aflate în mișcare s-au oprit complet:
- înainte de a elimina blocajele sau dopurile din canalul de evacuare.
- înainte de a verifica, curăța sau a efectua lucrări la motocositoa-

Pattfield®

ERGO TOOLS

re.

• dacă ați dat peste un corp străin. Verificați motocositoarea pentru a nu prezenta deteriorări și efectuați reparațiile necesare înainte de a o reporni și de a lucra cu ea.
• în cazul în care motocositoarea începe să vibreze neobișnuit de puternic, este necesară o verificare imediată.
• verificati eventuale deteriorări.
• executati reparațiile necesare ale componentelor deteriorate.
• aveți grijă ca toate piulițele, bolțurile și șuruburile să fie bine strânse.

q) Opriți motorul și scoateți ștecherul din priză atunci cânde părăsiți motocositoarea.

Întreținerea și depozitarea

a) Aveți grijă ca toate piulițele, bolțurile și șuruburile să fie bine strân-se și aparatul să se afle într-o stare sigură.
b) Lăsați motocositoarea să se răcească înainte de a o depozita în încăperi închise.
c) Pentru evitarea pericolului de incendiu păstrați carcasa motorului și șlițurile de aerisire libere de iarbă, frunze și fără ulei sau unsoare.
d) Verificați regulat dispozitivul de acumulare a ierbii în privința uzurii sau a pierderii capacității de funcționare.
e) Din motive de siguranță, lăsați piesele uzate sau deteriorate să fie înlocuite.
f) Tineți cont la reglarea mașinii, ca degetele să nu fie prinse între sculele tăietoare aflate în mișcare și componentele rigide ale mașinii.
g) Tineți cont la întreținerea sculelor tăietoare, că acestea se pot misca chiar și atunci când sursa de tensiune este deconectată.
h) Din motive de siguranță, înlocuiti piesele uzate sau deteriorate. Folosiți exclusiv piese de schimb și accesorii originale.

2. Descrierea aparatului și cuprinsul livrării

2.1 Descrierea aparatului (Fig. 1/2)

1. Etrier de împingere superior
2. Etrier de împingere inferior
3. Clapetă de evacuare
4. Mâner de transport
5. Manetă pentru reglarea înălțimii de tăiere
6. Coş colector
7. Indicator al nivelului de umplere
8. Štecher rețea
9. Întrerupător pornire/oprire
10. Descărcarea de tracțiune a cablului
11. Roti posterioare
12. Capacele rotilor
13. Piulite fluture pentru etrierul de împingere inferior
14. Cuie spintecate
15. Saibe intermediare pentru roți
16. Cleme de fi xare a cablului

17. Mânerul coşului colector

18. Piulițe pentru etrierul de împingere superior cu funcție de prindere rapidă

18.Şuruburi de fixare pentru etrierul de împingere superior

1. Șaibe intermediare pentru etrierul de împingere superior

2. Șaibe intermediare pentru etrierul de împingere inferior

2.2 Cuprinsul livrării

Vă rugăm să verificați integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresați în interval de maxim 5 zile lucrătoare de la cumpărarea articolului la centrul nostru de service sau la magazinul la care ați achiziționat aparatul, prezentați în acest caz un bon de cumpărare valabil. Vă rugăm să țineți cont de tabelul de garanție cuprins în informațiile de service din capătul instrucțiunilor de utilizare.

• Deschideti ambalajul și scoateți aparatul cu grijă.
• Îndepărtați ambalajul, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă livrarea este completă.
• Controlați aparatul și accesoriiile dacă nu prezintă pagube de transport.
• Păstrați ambalajul după posibilitate, până la expirarea duratei de garanție.

Pericol!

Aparatul și ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii și piese mici! Există pericolul de înghițire și sufocare!

• Maşină de tuns gazonul electrică
• Coş de colectare a ierbii
- Instructiuni de utilizare originale
- Indicații de siguranță

RO

3. Utilizarea conform scopului

Motocositoarea este adecvată pentru utilizarea privată în grădinile particulare sau în activitățile de hobby.

Motocositoarele pentru grădina casei și activitățile de hobby sunt acele aparate a căror utilizare nu depășește în mod normal 50 de ore de funcționare anual și care sunt utilizate cu precădere pentru îngrijirea ierbii și suprafețelor de gazon, nu pentru spații verzi publice, parcuri, terenuri de sport, în agricultură sau silvicultură.

Atenție! Din cauza riscurilor de vătămare corporală a utilizatorului, motocositoarea nu se va utiliza pentru tunderea boscheților, a gardurilor vii, tăierea și mărunțirea vegetației luxuriante sau a gazonului de pe acoperișuri sau în lădițele de pe balcon și curățarea (aspirarea)

trotuarelor și la tocarea bucăților de lemn din pomi sau a gardului viu. Motocositoarea nu se va folosi ca sapă electrică pentru nivelarea ridicăturilor de teren, de ex. mușuroaielor de cârtiță

Din motive de siguranță motocositoarea nu se va folosi ca agregat de antrenare pentru alte unelte de lucru și seturi de unelte de orice tip, în afara cazurilor în care acest lucru este permis în mod expres de către producător.

Aparatul poate fi utilizat numai în conformitate cu scopul pentru care a fost creat. Orice utilizare care depășește acest domeniu este considerată neconformă. Pentru eventualele daune sau accidente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/operatorul și nu producătorul.

Vă rugăm să țineți de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri meșteșugărești sau industriale. Nu ne asumăm nicio răspundere pentru eventualele probleme survenite ca urmare a utilizării aparatului în întreprinderi lucrative, meșteșugărești sau industriale precum și în alte activități similare.

RO

4. Date tehnice

Tensiunea de alimentare: 220 - 240 V\~ 50 Hz

Putere consumată: 1500 W

Turatie motor: 3400 min ^-1

Lățimea de tăiere: 36 cm

Reglarea înălțimii de tăiere: 25-65 mm; 5 trepte

Volumul coşului de colectare a ierbii: 38 litri

Nivelul presiunii sonore L_pA : 81,7 dB(A)

Nesiguranța K_pA : 3 dB(A)

Nivelul măsurat al puterii sonore LWA: 94,9 dB(A)

Nesiguranța K_WA : 3 dB(A)

Nesiguranța K: 1,5 m/s²

Valorile de zgomot și vibrație au fost evaluate conform normelor EN ISO 3744:1995, EN ISO 11201:1995 și EN ISO 20643:2005.

Limitați zgomotul și vibrațiile la un nivel minim.

• Utilizați numai aparate în stare ireproșabilă.
• Întrețineți și curățati aparatul cu regularitate.
• Adaptati modul dvs. de lucru aparatului.
  • Nusuprasolicitați aparatul.
• Dacă este necesar, lăsați aparatul să fie verificat.
• Decuplați aparatul, atunci când acesta nu este utilizat.
• Purtați mănuși!
• Limitați durata de utilizare

RO

Atentie!

Riscuri reziduale

Riscurile reziduale nu pot fi eliminate complet, chiar dacă manipulați această sculă electrică în mod regulamentar.

Următoarele pericole pot apărea, dependente de tipul constructiv și execuția acestei scule electrice:

1. Afectiuni pulmonare, în cazul în care nu se poartă mască de protectie împotriva prafului adecvată.
2. Afectiuni auditive, în cazul în care nu se poartă protecție antifonică corespunzătoare.
3. Afectiuni ale sănătății rezultate din vibrația mână-braț, în cazul utilizării timp mai îndelungat a aparatului sau a utilizării și întreținerii sale necorespunzătoare.

5. Înainte de punerea în funcțiune

Înainte de racordarea la rețeaua electrică asigurați-vă că datele de pe plăcuța de identificare a mașinii corespund cu cele ale rețelei.

Avertisement!

Scoateți întotdeauna ştecherul din priză înainte a executa reg- laje la maşină.

Maşina de tuns gazonul este demontată pentru livrare. Etrierul de împingere complet, roțile posterioare și coșul colector trebuie montate înainte de utilizarea maşinii de tuns gazonul. Urmați instrucțiunile de utilizare pas cu pas și orientați-vă după figuri, pentru ca montajul să fi e simplu pentru dvs.

Montarea rotilor (Fig. 3a și b)

Luați o roată posteriorară (Fig. 2/Poz. 11) și montați-o pe ax așa cum este arătat în figura 3a. Apoi puneți o șaibă intermediară (Fig. 2/Poz. 15) pe ax și fixați totul cu cuiul spintecat alăturat (Fig. 2/Poz. 14), așa cum este arătat în figura 3a. La urmă apăsați capacul (Fig. 2 /Poz. 12) pe roată, așa cum este arătat în figura 3b. Procedați în mod analog pe partea cealaltă.

Montarea etrierului de împingere (Fig. 4 până la 7)

Pozitionați unul din etrierele de împingere inferioare (Fig. 2/Poz. 2) pe şurubul prevăzut în acest sens și fixați totul cu o piuliță fluture (Fig. 2/Poz. 13), așa cum este arătat în figura 4. Procedați în mod analog pe partea cealaltă. La montajul etrierului de împingere superior, prin alegerea găurii de fixare (Fig. 5) puteți determina înălțimea etrierului de împingere. Apoi fixați etrierul de împingere superior pe etrierul de împingere inferior, așa cum este arătat în figura 6. Prin intermediul suporturilor pentru cablu (Fig. 2/Poz. 16) fixați apoi cablul de racord pe etrierul de împingere (Fig. 7/Poz. A).

RO

Montarea coşului colector

(a se vedea figurile 8a și b)

Introduceți mânerul coșului colector (Fig. 8a/Poz. 21) în coșul colector, așa cum este arătat în figura 8a. Pentru suspendarea coșului colector motorul trebuie să fie deconectat și cuțitul tăietor nu are voie să se rotească. Ridicați cu o mână clapeta de evacuare (Fig. 8b/Poz. 3). Cu cealaltă mână prindeți coșul colector de mâner și agățați-l de sus (Fig. 8b).

Indicatorul nivelului de umplere al dispozitivului colector

Dispozitivul colector dispune de un indicator al nivelului de umplere (Fig. 1/Poz. 7). Acesta este deschis prin curentul de aer provocat de mașina de tuns gazonul în stare de funcționare. Atunci când clapeta se închide în timpul cosirii, dispozitivul de colectare este plin și trebuie golit. Pentru o funcționare ireproșabilă a indicatorului nivelului de umplere orificiile aflate sub clapetă trebuie să fie întotdeauna curate și libere.

RO

Modificarea înălțimii de tăiere

Avertisement!

Reglarea înălțimii de tăiere se efectuează numai cu motorul decuplat și cu cablul de rețea deconectat.

Înainte de a începe să cosìți, verificați dacă scula tăietoare nu este tocită și dacă elementele de fixare nu sunt deteriorate. Înlocuiți sculele tăietoare tocite și/sau deteriorate pentru a nu genera un excentric. La această verificare opriți motorul și scoateți ștecherul din priză.

Reglarea înălțimii de tăiere trebuie executată după cum urmează (vezi fi gura 9):

1. Împingeti maneta spre interior.
2. Fixați maneta la înălțimea de tăiere dorită.
3. Eliberați maneta și verificați poziția sigură a acesteia în blocaj.

Citirea înălțimii de tăiere

Înălțimea de tăiere poate fi reglată între 25-65 mm în 5 trepte și poate fi citită pe scală.

Racord de curent la rețea

Motocositoarea poate fi racordată la orice priză electrică cu curent alternativ de 220-240 V. Este admisă însă numai o priză cu protecție de contact care este asigurată cu un întrerupător de protecție a cablului de 16A. De asemenea trebuie prevăzut și un întrerupător de protecție împotriva curenților vagabonzi (RCD) cu max. 30mA!

Cablul de racord al aparatului

Folosiți numai cabluri de racord care nu sunt deteriorate. Nu folosiți cabluri de racord prea lungi (max. 50m), în caz contrar poate fi redusă capacitatea electromotorului. Cablul de racord al aparatului trebuie să prezinte o secțiune transversală de 3 x 1,5 mm. Cablurile de racord ale motocositoarelor pot suferi deseori pagube de izolație.

Cauzele pot fi printre altele:

• tăieturi prin trecerea peste cablu.
- striviri, în cazul în care cablul de racord al aparatului trece pe sub uși și ferestre.
- fisuri datorate uzurii izolației.
- frânturi datorate fixării sau ghidării necorespunzătoare a cablului de racord al aparatului.

Cablurile de racord ale aparatului trebuie să fie cel puțin de tipul H05RN-F și să fie trifilare. Un marcaj cu denumirea tipului pe cablul de racord al aparatului este prescris. Cumpărați numai cabluri de racord cu marcaj! Ștecherele și cuplajele cablurilor de racord trebuie să fie din cauciuc și să fie asigurate împotriva apei pulverizate. Țineți cont de lungimea cablului de racord al aparatului. Cabluri de racord mai lungi solicită un diametru mai mare al conductorului. Cablurile de alimentare și cablurile prelungitoare trebuie verificate periodic

RO

pentru a nu prezenta semne de deteriorare. În timpul verificării cablurilor acestea trebuie să fie deconectate. Desfășurați cablul de racord al aparatului în totalitate. Verificați de asemenea dacă cablurile de alimentare racordate la ștecherele și cuplajele motocositoarei nu prezintă frânturi.

6. Operare

Legați ștecherul de rețea (Figura 1/Poz. 8) cu un cablu prelungitor. Cablul prelungitor trebuie să fie asigurat așa cum este reprezentat în figura 10, cu o descărcare de tractiune.

Atentie!

Pentru a evita pornirea nedorită, motocositoarea este echipată cu un dispozitiv de blocaj împotriva deconectării (Figura 10/Poz. A), care trebuie acționat înainte de a putea apăsa etrierul de conectare (Figura 10 / Poz. B). Dacă etrierul de conectare este eliberat motocositoarea este deconectată. Efectuați acest procedeu de câteva ori, pentru a vă asigura că aparatul funcționează corect. Înainte de a efectua lucrări de reparații sau întreținere la aparat, trebuie să vă asigurați că lama nu se rotește și aparatul este deconectat de la rețea.

Avertisement!

Nu deschideți niciodată clapeta de evacuare atunci când dispozitivul colector este golit și motorul funcționează încă. Lama în mișcare poate duce la accidente.

Fixați întotdeauna cu grijă clapeta de evacuare respectiv sacul colector pentru iarbă. La îndepărtarea acestuia, deconectați în prealabil motorul. Distanța de siguranță dată de barele de ghidaj între carcasa cuțitului și utilizator trebuie respectată întotdeauna.

La cosire și la modificarea direcției de cosire la taluzuri și pante este necesară o atenție sporită. Aveți grijă să adoptați o poziție sigură, purtați încălțăminte cu tălpi aderente și pantaloni lungi. Cosiți întot-deauna perpendicular pe pantă.

Din motive de siguranță, pantele de peste 15 grade nu pot fi cosite cu motocositoarea.

Fiți extrem de precauți la mișcările în marșarier și la tractarea motocositoarei. Pericol de împiedicare!

Indicații pentru cosirea corectă

La cosire se recomandă un mod de lucru suprapus. Cosiți numai cu cuțite ascuțite, impecabile, care nu rup iarba și nu duc la îngălbenirea peluzei. Pentru obținerea unui aspect curat al tăieturii conduceți motocositoarea pe benzi cât mai drepte. Pentru aceasta trebuie să suprapuneți benzile cu câțiva centimetri, pentru a nu rămâne dungi necosite.

Cât de des trebuie cosit, depinde în principiu de viteza de creștere a ierbii. În perioada principală de creștere (mai - iunie) de două ori pe săptămână, în rest o dată pe săptămână.

Înălțimea de tăiere trebuie să se situeze între 4 - 6 cm și creșterea până la următoarea cosire trebuie să fie de 4 - 5 cm. Dacă peluza este mai înaltă, nu trebuie să faceți greșeala de a o tăia imediat la înălțimea normală. Acest lucru dăunează peluzei. Nu tăiați niciodată mai mult de jumătate din înălțimea ierbii.

Partea inferioară a carcasei motocositoarei trebuie menținută curată și îndepărtați neapărat depunerile de iarbă. Depunerile îngreunează pornirea, afectează calitatea tăierii și evacuarea ierbii.

Pe pante, banda de tăiere trebuie poziționată perpendicular pe pantă. O alunecare a motocositoarei poate fi evitată prin poziționarea oblică în sus.

Selectați înălțimea de tăiere în funcție de lungimea efectivă a peluzei. Efectuați mai multe treceri, astfel încât la o trecere să fie tăiați maxim 4 cm de iarbă.

RO

Înainte de a efectua orice control al cuțitului, opriți motorul. Rețineți faptul că după tăiere cuțitul se mai rotește câteva secunde. Nu încercați niciodată să opriți cuțitul. Verificați periodic dacă lama este fixată corect, în stare bună și dacă este ascuțită. În caz contrar ascuțiți sau înlocuți lama.

În cazul în care cuțitul aflat în mișcare se lovește de un obiect, opriți motocositoarea și așteptați până când cuțitul se oprește definitiv. Controlați apoi starea cuțitului și a suportului acestuia. Dacă acestea sunt deteriorate, ele trebuie schimbate.

Aşetezi cablul de alimentare al aparatului sub formă de bucle în fața prizei utilizate, pe sol. Începeți să cosiți îndepărtându-vă de priză sau de cablu și aveți grijă ca acest cablu de alimentare să se afle întot-deauna pe peluza cosită, astfel nu riscați să treceți peste cablu. De îndată ce în timpul cosirii pe peluză rămân resturi de iarbă, sacul de colectare trebuie evacuat.

RO

Atentie!

Înainte de demontarea sacului colector opriți motorul și așteptați să se oprească scula tăietoare.

Pentru demontarea sacului colector ridicati cu o mână clapeta de evacuare, iar cu cealaltă scoateți sacul colector prinzându-l de mâner. În conformitate cu prevederile de siguranță, clapeta de evacuare se închide la agățarea sacului colector și închide deschiderea de evacuare din spate. Dacă în deschidere mai rămân resturi de iarbă, pentru o pornire ușoară a motorului se recomandă tragerea înapoi a motocositoarei cu circa 1m. Resturile de material tăiat din carca-sa motocositoarei și de pe scula de lucru nu trebuie îndepărtate cu mâna sau cu picioarele, ci cu mijloace adecvate, de exemplu perie sau mătură.

Pentru garantarea unei colectări corecte, sacul colector și în special grilajul din interior trebbie curățate după utilizare. Sacul colector po- ate fi montat numai cu motorul oprit și scula tăietoare în staționare.

Ridicați clapeta de evacuare cu o mână și cu cealaltă mână prindeți sacul colector de mâner și agățați-I de sus.

7. Schimbarea cablului de racord la rețea

Pericol!

În cazul deteriorării cablului de racord la rețea a acestui aparat, pentru a evita pericolele acesta trebuie înlocuit de către producător sau un scervice clienti sau de opersoană cu calificare similară.

8. Curățirea, întreținerea și comanda pieselor de schimb

Pericol!

Înaintea tuturor lucrărilor de curățire scoateți ștecherul din priză.

8.1 Curățarea

• Păstrați cât mai curat posibil dispozitivele de protecție, șlițurile de aerisire și carcasa motorului. Ștergeți aparatul cu o cârpă curată sau curățati-l cu aer comprimat la o presiune mică.
• Recomandăm curățarea aparatului imediat după fiecare utilizare.
• Curățați aparatul cu regularitate cu o cârpă umedă și puțin săpun. Nu folosii detergenți sau solventi pentru curățare; acestea ar putea ataca părțile din material plastic ale aparatului. Fiți atenți să nu intre apă în interiorul aparatului. Pătrunderea apei în aparatul electric mărește riscul de electrocutare.

8.2 Periile de cârbune

În cazul formării excesive a scânteilor periile de cărbune se vor verifica de către un electrician specializat. Pericol! Periile de cărbune au voie să fie schimbate numai de către un electrician specializat.

• Cuțitele uzate sau deteriorate, suportul cuțitului și bolțurile trebuie schimbate în set de către un specialist autorizat pentru a menține centrarea.
• Motocositoarea nu se va curăța cu jet de apă, în nici un caz sub presiune. Asigurați-vă că toate elementele de fixare (șuruburi, piulițe etc.) sunt strânse bine astfel ca Dvs. să puteți lucra sigur cu motocositoarea.
• Verificați mai des dispozitivul de acumulare a ierbii, astfel încât acesta să nu prezinte semne de uzură.
• Înlocuiti componentele uzate sau deteriorate.
• Depozitati motocositoarea Dvs. într-o încăpere uscată.
• Pentru o durată de funcționare îndelungată toate piesele de însurubat precum și rotile și axele trebuie curătate și apoi unse.
• Îngrijirea regulată a motocositoarei nu asigură numai durata lungă de viață și eficiența ei de lucru, ci și cosirea acurată și facilă a gazonului Dvs. Curățați motocositoarea pe cât posibil cu perii sau cărpe. Nu folositi solventi sau apă pentru îndepărtarea mizeriei.
• Piesa expusă cel mai tare uzurii este cuțitul. Verificați cu regularitate starea cuțitului precum și poziția fixă a acestuia. Dacă cuțitul este uzat acesta trebuie imediat schimbat sau reascuțit. Atunci când apar vibrații exagerate, înseamnă că cuțitul este descentrat sau deformat din cauza loviturilor. În acest caz cuțitul trebuie reparat sau înlocuit.
• În interiorul aparatului nu se găsesc piese care necesită întreținere curentă.

8.4 Schimbarea cuțitului

Din motive de securitate, recomandăm ca schimbarea cuțitelor să se facă de către un specialist autorizat. Atenție! Purtați mănuși de protectie! Folosiți numai cuțite originale, în caz contrar, în anumite condiții, nu poate fi garantată funcționarea și siguranța aparatului.

Pentru schimbarea cutitului procedati după cum urmează:

1. Desfaceti şurubul de fixare (vezi figura 11a).
2. Demontati cutitul și înlocuiti-I cu unul nou.
3. La montarea cuțitului nou, țineți cont de poziția corectă de montaj a acestuia. Aripile cuțitului trebuie să fie îndreptate spre camera motorului (vezi figura 11b). Știfturile de preluare trebuie să corespundă cu găurile din cuțit.
4. După aceea strângeți din nou şuruburile de fixare cu cheia universală. Momentul de strângere trebuie să fie de cca. 25 Nm.

La sfârșitul sezonului efectuați o verificare generală a mașinii de tuns gazonul și îndepărtați resturile adunate. Înainte de fiecare început de sezon verificați obligatoriu starea cuțitului. În caz de reparații adresați-vă atelierului nostru de service autorizat pentru clienți. Folosiți numai piese de schimb originale.

8.5 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comunicate următoarele informații;

• Tipulaparatului
• Numărul articolului aparatului
• Numărul de identificare al aparatului
• Numărul de piesă de schimb al piesei de schimb necesare Informatii și prețuri actuale obțineți la cerere la magazinul dvs. de specialitate Hornbach.

Nr. art. cuțit de schimb: 34.054.30

RO

9. Eliminarea și reciclarea

Aparatul se află într-un ambalaj pentru a împiedica pagubele de transport. Acest ambalaj este o materie primă și este astfel refolosibil sau poate fi readus în circuitul de revalorificare a materiilor prime. Aparatul și piesele sale auxiliare sunt construite din diferite materiale, cum ar fi de exemplu metal sau material plastic. Aparatele electrice nu se vor arunca la gunoiul menajer. Pentru salubrizarea corespunzătoare, aparatul se va preda la un centru de colectare. Dacă nu aveți cunoștință unde se află un centru de colectare, informați-vă în acest sens la administrația comunală.

10.Lagăr

Depozitați aparatul și accesoriiile acestuia la loc întunecos, uscat și ferit de îngheț, precum și inaccesibil copiilor. Temperatura de depozitare optimă este între 5 și 30 °C. Păstrați aparatul electric în ambalajul original.

RO

11. Plan de căutare a erorilor

Defecțiune	Cauze posibile Remediere
Motorulnu pornește	a)Condensatordefectb) Nu există curent în ștecherc) Cablu defectd) Combinația întrerupător - ștecher defectăe) Racordurile la motor sau condensator sunt desprinsef) Aparatul stă în iarbă înaltăg) Carcasa motocositoa-rei înfundată	a) printr-un atelier service pentru clientib) verificați cablul și siguranțac) se va verifi ca d) printr-un atelier ser-vice pentru clientie) printr-un atelier ser-vice pentru clientif) se va porni în iarbă mică sau pe suprafete deja cosite; Se va modifi ca eventual înălțimea de tăiereg) curățați carcasa pen-tru ca cuțitul să se poată mișca liber
Slăbește puterea mo-torului	a)larbă prea înaltă sau prea umedăb) Carcasa cositoarei înfundatac) Cuțitul este foarte uzat	a) Corectați înălțimea de tăiereb) Curățați carcasc) Schimbați cuțitul
Tăietură neregulată	a)Cuțitul este uzatb) Înălțime de tăiere greșită	a)Schimbați cuțitul sau reascuțiți-lb) Corectați înălțimea de tăiere

RO

Numai pentru țări ale UE

Nu aruncați aparatele electrice la gunoiul menajer!

Conform directivei europene 2012/19/CE cu privire la aparatele electrice și electronice vechi și punerea în aplicare în legislația națională, aparatele electrice uzate trebuie colectate separat și supuse unui ciclu de reciclare ecologic.

Alternativă de reciclare la apelul de trimitere înapoi:

Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorificare corectă a acestuia, în cazul renunțării asupra proprietății aparatului. Aparatul vechi poate fi predat în acest sens unui centru de colectare, care execută o îndepărtare conform legilor naționale referitoare la reciclare și deșeuri. Nu sunt afectate accesoriiile atașate aparatelor vechi și materiale auxiliare fără componente electrice.

RO

Retipărirea sau orice altă multiplicare a documentației și documentelor însoțitoare ale produselor, chiar și partial, este permisă numai cu acordul în mod expres a fi rmei Hornbach Baumarkt AG.

Ne rezervăm dreptul pentru modificări de ordin tehnic

12. Declaratie de conformitate CE

Declaratie de conformitate CE

în conformitate cu directiva 2006/42/CE privind echipamentele tehnice și directive 2000/14/CE(+2005/88/CE) privind zgomotul emis de echipamentele utilizate în exterior

Prin prezenta declarăm că în ceea ce privește concepția și tipul, precum și în ceea ce privește execuția produsului introdus de noi pe piață, produsul denumit mai jos îndeplinește toate cerințele prevăzute în directivele CE menționate mai jos.

Producător: oHornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

Descriere: Motocositoare electrică PE-EM 1536

Cod de articol: 5599906

EAN: 4006825604740

S-au aplicat următoarele standarde armonizate:

Conformitatea cu directiva privind zgomotul emis de echipamentele utilizate în exterior este dovedită prin respectarea următoarelor valori de emisie:

Nivel putere sonoră măsurat: 95,3 dB (A)

Nivel de putere sonoră garantat: 96 dB (A)

Notified Body: Intertek Testing & Certification Ltd. (0359)

Bornheim, astăzi, 27.07.2015

Andreas Back

Direcția Managementul calității, mediu și CSR

(responsabilitatea socială a întreprinderii)

Representantul autorizat pentru elaborarea

documentatiei tehnice

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

RO

Se va ține cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau datorate utilizării resp. că aceste pie-se sunt necesare ca materiale de consum.

Categorie exemplu
Piese de uzură* Curea trapezoidală, perii de cărbune
Material de consum/ Piese de consum*	Lamă
Piese lipsă

* nu este cuprins în livrare în mod obligatoriu!

RO

În caz de deteriorări sau defecțiuni adresați-vă celui mai apropiat magazin de specialitate Hornbach. Vă rugăm să țineți cont de descrierea exactă a defecțiunii și răspundeți în orice caz la următoarele întrebări:

• A functionat aparatul o dată sau a fost de la început defect?
• Ați remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?
• Ce fel de defectiune prezintă aparatul după părerea dumneavoastră (simptom principal)? Descrieti această defectiune.

14. Certifi cat de garanție

Stimată clientă, stimate client,

produsele noastre sunt supuse unui control de calitate riguros. Dacă totuși vreodată acest aparat nu va funcționa ireproșabil, ne pare foarte rău și vă rugăm să vă adresați centrului service indicat la finalul acestui certificat de garanție sau magazinului la care ați achiziționat aparatul. Pentru revendicarea pretențiilor de garanție trebuie ținut cont de următoarele:

1. Aceste instrucțiuni de garanție reglementează prestațiile de garanție suplimentare, pe care producătorul jos numit le promite cumpărătorilor săi la cumpărarea unui aparat nou, suplimentar garanției legale. Pretențiile dumneavoastră de garanție legale nu sunt atinse de această garanție. Prestația noastră de garanție este gratuită pentru dumneavoastră.

2. Prestația de garanție se extinde în exclusivitate asupra defectelor la aparatul nou achiziționat de dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricație și se limitează, în funcție de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului.

Vă rugăm să țineți de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri lucrative, meșteșugărești sau profesionale. Din acest motiv nu se va încheia un contract de garanție, atunci când aparatul este folosit în perioada de garanție în întreprinderi lucrative, meșteșugărești sau industriale precum și pentru activități similare.

1. Exclude de la garanție sunt următoarele:

- Deteriorări datorate neluării în considerare a instrucțiunilor de montare, a instrucțiunilor de utilizare sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de rețea greșită sau la un curent greșit), neluării în considerare a prescripțiilor referitoare la lucrările de întreținere și siguranță, expunerea aparatului la condiții de mediu anormale sau îngrijire și întreținere insuficientă.

RO

- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea aparatului sau folosirea unel-telor atașabile sau auxiliarilor neadmiși), intrarea corpurilor străine în aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violență sau influențe străine (cum ar fi de exemplu deteriorări datorită căderii). - Deteriorări ale aparatului sau ale unor părți ale acestuia, care se explică prin uzură normală, conformă utilizării sau altă uzură naturală.

1. Durata de garanție este de 3 ani și începe din data cumpărării aparatului. Pretențiile de garanție se vor revendica în interval de două săptămâni de la data aparitiei defectului. Este exclusă revendicarea pretenției de garanție după expirarea duratei de garanție. Repararea sau schimbarea aparatului nu duce nici la prelungirea duratei de garanție și nici nu se va fixa o durată de garanție nouă pentru prestația efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil și în cazul unui service la fața locului.

RO

La piesele de uzură, de consum și piesele lipsă vă informăm în mod expres, că trebuie avute în vedere restricțiile garanției menționate în informațiile de service ale acestor instrucțiuni de utilizare.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com
