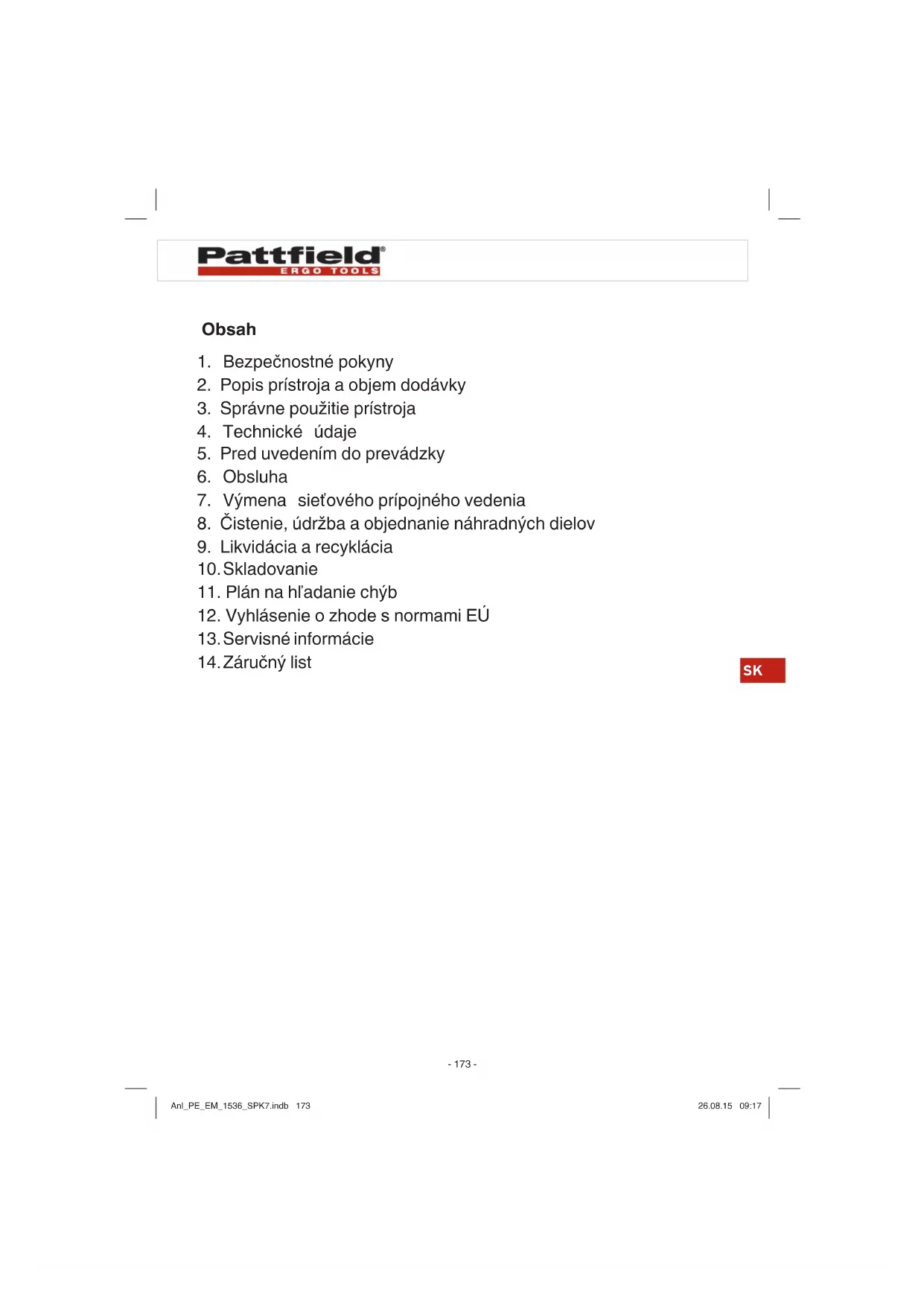

NÁVOD NA OBSLUHU PEEM 1536 Pattfield

1. Bezpečnostné pokyny
2. Popis prístroja a objem dodávky
3. Správne použitie prístroja
4. Technické údaje
5. Pred uvedením do prevádzky
6. Obsluha
7. Výmena sietového prípojného vedenia
8. Čistenie, údržba a objednanie náhradných dielov
9. Likvidácia a recyklácia
10. Skladovanie
11. Plán na hl'adanie chýb
12. Vyhlásenie o zhode s normami EÚ
13. Servisné informácie
14. Záručný list

SK

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návo- du na obsluhu a bezpečnostných pokynov.

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Vysvetlenie výstražného štítku na prístroji (pozri obr. 12)

1 = Pred uvedením do prevádzky si prečítajte návod na obsluhu
2= Udržujte bezpečnú vzdialenosť od iných osób!
3= Pozor! -Ostré strihacie nože- pred údržbovými prácami a v prípa- de poškodenia vedenia vytiahnite zástrčku zo siete.
4= Pozor, zabráňte aby sa dostal prípojný kábel do kontaktu so strihacím ústrojenstvom!

Pattfield®

ERGO TOOLS

Všeobecné bezpečnostné predpisy pre tento elektrický prístroj

Tento prístroj nesmie byť používaný det'mi. Deti by mali byť pod dozo-rom, aby sa nemohli s prístrojom hrat. Deti nesmú vykonávať čistenie ani údržbu prístroja. Tento prístroj nesmie byť používaný osobami so zníženými fyzickými, zmyslovými alebo psychickými schopnosťami ani osobami s nedostatočnými vedomosťami alebo skúsenosťami, pokial' tieto osoby nebudú pod dozorom alebo pod vedením zodpovednej osoby.

V prípade poškodenia siet'ového prípojného vedenia prístroja sa musí vedenie vymenit' výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

Bezpečnostné pokyny pre ručne vedenú kosačku

• Pred každým použitím skontrolujte, či nie sú na sieťovom a predlžovacom vedení náznaky poškodenia alebo opotrebovania.
• Ked' dôjde k poškodeniu vedenia počas prevádzky, okamžite prerušte elektrické zapojenie do siete.
• Skontrolujte pred každým použitím prípadné poškodenia stroja. Opravy smú byť vykonávané len našim odborným servisom. Ak počas používania dôjde k nezvyčajným vibráciám, okamžite vypnite stroj a vytiahnite elektrickú zástrčku zo siete. Skontrolujte strihacie nože a v prípade potreby ich vyčistite. Ak prístroj nad'alej vibruje, vypnite ho a odpojte zo siete a zašlite ho do našej servisnej odbornej dielne.
• Pri štartovaní sa nesmie stroj prevrátiť. Pri štartovaní sa musíte obidvoma rukami držať rukováte.
• Opotrebované diely podliehajúce opotrebeniu vymieňajte len cez našu servisnú odbornú dielňu. V prípade potreby sa obráťte na uvedenú servisnú adresu.

Pattfield®

ERGO TOOLS

Výstražné upozornenia:

• Kosačku nepoužívajte, ked' je poškodené alebo opotrebované prípojné vedenie;
• nezapájajte do siete žiadne poškodené vedenia ani sa nedotýkajte poškodeného vedenia, pokial' je zapojené v sieti. Poškodené vedenie môže viest' ku kontaktu s vodiacimi časťami;
• nedotýkajte sa strihacích nožov, kým nie je stroj odpojený zo siete a strihacie nože nie sú úplne zastavené;
• predlžovacie vedenia držte smerom preč od strihacích nožov. Strihacie nože môžu poškodit vedenia a viest ku kontaktu s vodiacimi časťami;
• prerušte prepojenie so sieťou (t.j. vytiahnutie zástrčky z elektrickej zásuvky):
• vždy, ked' opúštate stroj;
• pred uvol'nením zablokovaného noža;
• pred kontrolou alebo čistením alebo pred prácami na stroji;
• po zasiahnutí cudzím predmetom;
• vždy, ked' stroj začne nezvyčajne vibrovať;
• Pozorne si prečítajte pokyny pre bezpečnú prevádzku stroja;
• Odporúča sa, aby sa prístroj napájal iba na elektrickú sieť, ktorá je chránená ochranným vodičom (RCD) s maximálnym prúdom 30 mA;

Informácie pre bezpečné používanie elektricky poháňaných kosačiek

Tréning

a) Starostlivo si prečítajte návod na obsluhu. Oboznámte sa pomocou tohto návodu na obsluhu s nastavovaním a správnym používaním tohto prístroja.
b) V žiadnom prípade nedovol'te deťom ani iným osobám, ktoré nepoznajú tento návod na obsluhu, používať túto kosačku. Miestne predpisy môžu určovať minimálny vek pre používanie tohto prístroja.
c) V žiadnom prípade nekoste, pokial' sa v blízkosti nachádzajú

Pattfield®

ERGO TOOLS

d'alšie osoby, predovšetkým deti alebo zvieratá.

d) Myslite na to, že osoba obsluhujúca stroj alebo používatel' stroja je zodpovedný za nehody s inými osobami alebo za škody spôsobené na ich majetku.

Prípravné opatrenia

a) Pri používaní stroja je vždy potrebné použitie pevnej obuvi a dlhých nohavíc. Nikdy nepracujte so strojom naboso alebo v l'ahkých sandáloch. Zabráňte noseniu vol'ného oblečenia alebo oblečenia s visiacimi šnúrkami alebo opaskami.
b) Skontrolujte priestranstvo, na ktorom chcete stroj použit a odstráňte z priestranstva všetky predmety, ktoré by mohli byt strojom zachytené alebo odvrhnuté.
c) Pred použitím sa musí vždy vizuálne skontrolovať, či nie sú opotrebované alebo poškodené rezacie nástroje, upevňovacie čapy a celková rezacia jednotka. Z dôvodu zabránenia nevyváženosti sa smú opotrebované alebo poškodené rezacie nástroje a upevňovacie čapy vymieňať vždy len v celých súpravách. Použité alebo poškodené strihacie nástroje sa musia nahradiť.
d) Pred použitím sa musia vždy skontrolovať prípojné vedenie a predlžovacie vedenie, či na nich nie sú stopy po poškodení alebo opotrebovaní. Pokial’ dôjde k poškodenu vedenia pri používaní, musí sa ihned’ odpojit’ od napájacej siete. NEDOTÝ-KAJTE SA VEDENIA PRED TÝM, NEŽ BUDE ÓDPOJENÉ. Nepoužívajte stroj, pokial’ je vedenie opotrebované alebo poškodené.
e) Dbajte na to, že na strojoch s viacerými strihacími nástrojmi môže pohyb jedného strihacieho nástroja viest' k otáčaniu ostatných strihacích nástrojov.

Manipulácia

a) Koste trávnik len pri dennom svetle alebo pri dostatočnom ume- lom osvetlení.
b) Prístroj sa nesmie používať v prípade mokrej trávy.

Pattfield®

ERGO TOOLS

c) Dbajte vždy na dobrý postoj/bezpečné držanie pri práci vo svahu.
d) Ved'te prístroj len pomalým krokovým tempom.
e) Koste vždy kolmo na svah, nikdy smerom nahor alebo nadol.
f) Bud'te obzvlášť opatrní, ked' meníte smer jazdy vo svahu.
g) Nekoste na nadmerne strmých svahoch.
h) Bud'te obzvlášť opatrný, ked' obraciate kosačku alebo ked' ju približujete k sebe.
i) Kosačku vypnite, vytiahnite elektrickú zástrčku a počkajte, kým sa strihacie nástroje úplne nezastavia v prípade, že musíte naklopiť kosačku pri transporte cez iné plochy ako trávu a ked' vediete kosačku k ploche alebo preč z plochy určenej na kosenie.
j) Nikdy nepoužívajte kosačku s poškodenými ochrannými zariadeniami alebo bez namontovaných ochranných zariadení, ako sú napr. nárazníkové plechy alebo zachytávacie ústrojenstva na trávu.
k) Vypínač zap/vyp používajte opatrne podl’a pokynov výrobcu. Dbajte na dostatočný odstup Vašich nôh od strihacieho ústrojenstva.
I) Pri zapínaní sa nesmie kosačka naklánať, ak by to bolo potrebné, musí byť kosačka pri tomto procese nadvihnutá. V takomto prípade nakloňte prístroj iba do takej miery, ako bezpodmienečne nutné, a nadvihnite iba tu stranu prístroja, ktorá smeruje preč od obsluhujúcej osoby.
m) Kosačku nezapínajte, ak stojíte pred vyhadzovacím kanálom.
n) Nikdy neprikladajte ruky ani nohy k alebo pod rotujúce časti prístroja. Vždy sa zdržiavajte mimo vyhadzovacieho otvoru prístroja.
o) Nikdy nedvíhajte ani neprenášajte kosačku s bežiacim motorom.
p) Vypnite motor a vytiahnite elektrickú zástrčku zo zásuvky.
Presvedčite sa o tom, že sa všetky pohyblivé diely úplne zastavili:
- pred tým, než budete uvolňovať zablokovanie alebo odstraňovať upchatie vyhadzovacieho kanálu.
- pred tým, než budete kosačku kontrolovať, čistit' alebo vykonávať na pristroji iné práce.
- ak bol zasiahnutý cudzí predmet. Skontrolujte prípadné

Pattfield®

ERGO TOOLS

poškodenia na kosačke a vykonajte potrebné opravy skôr, než ju opátovne naštartujete a začnete pracovať s kosačkou.

• v prípade, ak kosačka začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola.
• Vyhl'adajte poškodenia.
• Vyzonajte potrebné opravy poškodených dielov.
• Postarajte sa o to, aby boli všetky matice, čapy a skrutky pevne dotiahnuté.

q) Kosačku vypnite a vytiahnite elektrickú zástrčku, ked' opúšťate kosačku.

a) Postarajte sa o to, aby boli všetky matice, čapy a skrutky pevne dotiahnuté a prístroj v bezpečnom stave.
b) Kosačku nechajte najskôr vychladnúť a až potom ju ukladajte v uzavretých priestoroch.
c) Aby sa zabránilo nebezpečenstvu vzniku požiaru, udržiavajte kryt motora a vetracie otvory čisté od trávy, lístia a oleja alebo tuku.
d) Pravidelne kontrolujte zachytávacie ústrojenstvo na trávu, či nie je opotrebované alebo nestratilo svoju funkčnosť.
e) Z bezpečnostných dôvodov nechajte vymeniť opotrebované alebo poškodené diely.
f) Pri nastavovaní stroja dbajte na to, aby sa Vám nezasekli prsty medzi pohybujúce sa strihacie nástroje a pevne stojace súčasti stroja.
g) Pri vykonávaní údržby strihacích nástrojov dbajte na to, že sa aj v tom prípade, ked' je vypnutý zdroj elektrického napätia, môžu strihacie nástroje pohybovať.
h) Z bezpečnostných dôvodov vymieňajte opotrebované alebo poškodené súčiastky. Používajte výlučne len originálne náhradné diely a príslušenstvo.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1/2)

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obrátte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatrne vyberte prístroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky

(pokial' sú obsiahnuté).

• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
• Pokial' možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrat's plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

SK

Kosačka je určená pre súkromné používanie v domácej záhrade a rekreačných záhradách.

Za kosačku pre súkromné použitie v domácich a rekreačných záhradách sa považujú také kosačky, ktorých ročné použitie spravidla neprekračuje 50 hodín a ktoré sa používajú na ošetrovanie trávnatých plôch alebo trávnikov, nie však na verejných priestranstvách, v parkoch, na športoviskách ani v pol'nohospodárstve a lesnom hospodárstve.

Pozor! Kvôli telesnému ohrozeniu používatel'a sa nesmie kosačka trávnika používať na zastrihovanie krovín, živých plotov a kríkov, na rezanie a drvenie pergolových porastov alebo na kosenie trávnika na strešných porastoch alebo balkónových kvetináčoch a na čistenie (odsávanie) chodníkov a ani ako drvička na drvenie vetiev a konárov stromov a zo živého plota. Ďalej nesmie byť kosačka používaná ako

motorová plečka ani na vyrovnávanie nerovností pôdy, ako napr. kr- tincov.

Z bezpečnostných dôvodov nesmie byť kosačka trávnika používaná ako hnací agregát pre iné pracovné nástroje alebo akékol'vek nástrojové sady, iba ak sú tieto výslovne povolené a schválené výrobcom.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel'/obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemy-selné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemy-selných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sietové napätie: 220-240 V \~ 50 Hz

Príkon: 1500 W

Otáčky motora: 3400 min ^1

Šírka rezu: 36 cm

Nastavenie výšky rezu: 25-65 mm; 5-stupňové

Objem koša na zachytávanie trávy: 38 litrov

• Používajte len prístroje v bezchybnom stave.
• Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju.
• Prístrojnepreťažujte.
  • V prípade potreby nechajte prístroj skontrolovať.
• Prístroj vypnite, pokial' ho nepoužívate.
• Používajte rukavice a ochranu sluchu.
  • Obmedzte dobu používania.

SK

Pozor!

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst’ k výskytu týchto nebezpečenstiev:

1. Poškodenie pl'úc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokial' sa nenosí žiadna vhodná ochrana slu-chu.
3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.

Kosačka je pri zakúpení v demontovanom stave. Pred použitím kosačky sa musí namontovať kompletné posuvné držadlo, zadné kolesá a zachytávací kôš. Postupujte podľa návodu na obsluhu po jednotlivých krokoch a orientujte sa podľa obrázkov, aby bola montáž pre Vás jednoduchšia.

Montáž kolies (obr. 3a a 3b)

Vezmite jedno zadné koleso (obr. 2/pol. 11) a nasuňte ho na os podl’a zobrazenia na obr. 3a. Následne na os založte ešte podložku (obr. 2/ pol. 15) a všetko upevnite pomocou priloženej závlačky (obr. 2/pol. 14) podl’a znázornenia na obr. 3a. Nakoniec zatlačte kolesovú krytku (obr. 2/pol. 12) na koleso podl’a znázornenia na obr. 3b. Na opačnej strane postupujte rovnako.

Nasuňte jedno dolné posuvné držadlo (obr. 2/pol. 2) na príslušnú skrutku a upevnite ho pomocou krídlovej matice (obr. 2/pol. 13) podľa znázornenia na obr. 4. Na druhej strane postupujte analogicky. Pri montáži horného posuvného držadla môžete výberom upevňovacieho otvoru (obr. 5) určiť výšku posuvného držadla. Následne pripevnite horné posuvné držadlo na dolné posuvné držadlo podľa znázornenia na obr. 6. Teraz môžete pomocou káblových viazačov (obr. 2/pol. 16) pripevnit motorové vedenie na posuvnom držadle (obr. 7/pol. A).

Montáž zachytávacieho koša (pozri obr. 8a a 8b)

Zasuňte rukováť zachytávacieho koša (obr. 8a/pol. 21) do zachytávacieho koša podľa znázornenia na obr. 8a. Pri zavesovaní zachytávacieho koša musí byť motor vypnutý a strihací nôž sa nesmie točiť. Jednou rukou nadvihnúť vyhadzovaciu klapku (obr. 8b/pol. 3). Druhou rukou pridržať zachytávací kôš za rukováť a zavesiť pohybom zhora (obr. 8b).

Ukazovatel' stavu naplnenia zachytávacieho ústrojenstva

Zachytávacie ústrojenstvo je vybavené ukazovatel'om stavu naplnenia (obr. 1/pol. 7). Otvára sa prúdom vzduchu, ktorý vytvorí kosačka v prevádzke. Pokial' klapka počas prevádzky zaklapne, znamená to, že je zachytávacie ústrojenstvo plné a malo by sa vyprázdnit'. Za účelom bezchybnej funkcie ukazovatel'a stavu naplnenia musia byt otvory pod klapkou vždy čisté a priepustné.

Prestavenie výšky rezu Výstraha!

SK

Nastavovanie výšky rezu sa smie vykonávať len s vypnutým motorom a odpojeným sieťovým káblom.

Pred tým, než začnete s kosením, skontrolujte, či nie je strihacie ústrojenstvo tupé a nie sú poškodené upevňovacie prostriedky. Tupé a / alebo poškodené strihacie ústrojenstvo je potrebné vymeniť, aby nedošlo ku vzniku nevyváženosti. Pri tejto kontrole je potrebné vypnúť motor a vytiahnuť kábel zo siete.

Nastavovanie výšky rezu sa musí uskutočnit nasledujúcim spôsobom (pozri obr. 9):

1. Zatlačit páčku smerom dovnútra.
2. Nastaviť páčku na požadovanú výšku rezu.
3. Pustit páčku a skontrolovať jej bezpečné usadenie v aretácii.

Výška rezu sa môže nastaviť v rozmedzí 25-65 mm v 5 stupňoch a môže sa odčítať na stupnici.

Elektrická prípojka

Kosačka môže byť zapojená na každú bežnú elektrickú zásuvku 220-240 voltov striedavého prúdu. Prípustná je však len zásuvka s ochranným kontaktom, ktorá je zapojená na elektrickú poistku s hodnotou 16 A. Okrem toho by mal byť k dispozícii predradený ochranný elektrický spínač (RCD) s max. 30 mA!

Prípojné vedenie prístroja

Používajte s prístrojom len také prípojné vedenia, ktoré nie sú poškodené. Prípojné vedenie prístroja nesmie byť l'ubovol'ne dlhé (max. 50m), pretože sa v opačnom prípade znižuje výkon elektromotora. Prípojné vedenie prístroja musí mať prierez s veľkosťou 3 x 1,5 mm. Na prípojných vedeniach kosačky vznikajú obzvlášť často poškodenia izolácie.

Dôvody toho sú medzi iným:

• Prerezané miesta kvôli prejazdu vedenia.
• Pomliaždené miesta, keď sa prípojné vedenie vedie popod dvere alebo cez okná.
  • Trhliny kvôli zostarnutiu izolácie.
• Prehnuté miesta kvôli nesprávnemu upevneniu alebo vedeniu prípojného vedenia prístroja.

Prípojné vedenia prístroja musia byť minimálne typu H05RN-F a 3-žilové. Na prípojnom vedení prístroja sa musí nachádzať normovaný nápis s typovým označením. Kupujte len prípojné vedenia s príslušným označením! Zástrčky a spojkové zásuvky na prípojných vedeniach prístroja musia byť v gumovom vyhotovení a musia byť odolné voči vode. Prípojné vedenia prístroja nesmú byť l'ubovoľne dlhé. Dlhšie prípojné vedenia si vyžadujú väčšie priemery vodičov. Elektrické prípojné vedenia a spájajúce vedenia musia byť pravidel-

ne kontrolované, či nie sú poškodené. Dbajte na to, aby boli vedenia počas kontroly odpojené. Prípojné vedenie prístroja musíte celkom rozvinúť. Preskúšajte tiež vstupné časti prípojného vedenia prístroja, či sa na zástrčkách a spojkových zásuvkách nenachádzajú zalome- né miesta.

6. Obsluha

Aby ste zabránili samovol'nému zapnutiu prístroja, je kosačka vybavená blokovaním zapnutia (obr. 10 / pol. A), ktoré musí byť stlačené pred tým, než je možné stlačiť spínaciu páku (obr. 10 / pol. B). Ked' pustíte spínaciu páku, tak sa kosačka automaticky vypne. Vyskúšajte tento proces vypínania niekol'kokrát, aby ste sa presvedčili, že Váš prístroj funguje správne. Pred tým, než budete na prístroji vykonávať opravy alebo údržbové práce, musíte sa presvedčiť o tom, že sa nôž netočí a že je prístroj odpojený zo siete.

SK

Výstraha! V žiadnom prípade neotvárajte vyhadzovaciu klapku počas vyprázdňovania zachytávacieho ústrojenstva a pokial' motor beží. Rotujúci nôž môže viest' k zraneniam.

Vyhadzovaciu klapku resp. zachytávací kôš na trávu vždy starostlivo upevnite. Pri odstraňovaní je potrebné vypnúť motor.

Bezpečnostný odstup medzi krytom noža a obsluhujúcou osobou determinovaný vodiacim držadlom sa musí vždy dodržiavať. Pri kosení a zmene smeru pohybu na svahoch a plochách so sklonom je potrebná zvýšená opatrnosť. Dbajte na bezpečný postoj, používajte obuv z protišmykovými, profilovanými podrážkami a dlhé nohavice.

Koste vždy kolmo na svah. Svahy so sklonom vyšším ako 15 stupňov nesmú byť z bezpečnostných dôvodov kosené pomocou tejto kosačky.

Pokyny pre správne kosenie

Pri kosení sa odporúča prekrývajúci pracovný postup.

Koste vždy len pomocou ostrých, bezchybných nožov, aby sa nepoškodzovali steblá trávy a aby tak trávnik nezožltol.

Pre dosiahnutie čistého obrazu kosenia trávnika je potrebné viest' kosačku, pokial' to je možné, v čo najrovnejších dráhach. Pritom by sa mali tieto dráhy prekrývať vždy niekol'kými centimetrami, aby neostali nepokosené pásy.

SK

Ako často je potrebné kosenie trávnika, závisí v podstate hlavne od rýchlosti rastu trávy na trávniku. Počas hlavného rastového obdobia (máj - jún) koste dvakrát týždenne, v ostatnom období raz týždenne. Výška rezu by mala byť medzi 4 - 6 cm a rast trávy do d'alšieho kose-nia by mal byť medzi 4 - 5 cm. V prípade, že trávnik vyrástol o niečo viac, nemali by ste urobit zásadnú chybu a ihned' trávu skosit spät na normálnu výšku. To by trávniku uškodilo. Nekoste preto nikdy viac ako polovicu výšky trávy.

Udržujte spodnú stranu krytu kosačky vždy čistú a zbavujte ju od zvyškov trávy po kosení. Zvyšky trávy sťažujú proces naštartovania a ovplyvňujú kvalitu kosenia a vyhadzovania trávy.

Na svahoch sa musia dráhy kosenia viest' kolmo na svah.

Zvol'te si výšku rezu v závislosti od skutočnej dížky trávy. Uskutočnite viaceré postupy kosenia, aby sa na jedenkrát skosilo maximálne 4cm trávnika.

Pred tým, než budete vykonávať akékol'vek kontroly nožov, je potrebné vypnúť motor. Nezabudnite na to, že sa nôž po vypnutí motora ešte niekol'ko sekúnd krúti. V žiadnom prípade sa nepokúšajte nôž zastaviť. Pravidelne kontrolujte, či je nôž riadne upevnený, v dobrom stave a dobre naostrený. V opačnom prípade nôž nabrúsiť resp. vymenit'. Ak narazí nôž, ktorý je pri pohybe vel'mi citlivý, na nejaký predmet, vypnite kosačku trávnika a počkajte, kým sa nôž úplne nezastaví. Skontrolujte potom stav noža a nožového uloženia. Ak sú poškodené, je potrebná ich výmena.

Položte používané prípojné vedenie prístroja v slučkách na zem pred používanou zásuvkou. Koste trávnik vždy smerom preč od zásuvky resp. od kábla a dbajte na to, aby ležalo prípojné vedenie prístroja vždy v tej oblasti trávnika, ktorá už bola pokosená, aby prípojné vedenie nemohlo byť prejdené kosačkou.

SK

V prípade, že počas kosenia trávnika začnú ostávať za kosačkou zvyšky trávy, musí sa vyprázdnit' zachytávací kôš. Pozor! Pred odobratím zachytávacieho koša je potrebné vypnúť motor a počkať do úplného zastavenia strihacieho ústrojenstva.

Pri vyberaní zachytávacieho koša nadvihnite jednou rukou vyhadzovaciu klapku a druhou rukou vyberte zachytávací kôš za nosnú rukovat'. V súlade s bezpečnostnými predpismi zapadne vyhadzovacia klapka pri vybraní zachytávacieho koša a uzatvorí zadný vyhadzovací otvor. V prípade, že pritom ostanú na otvore visieť zvyšky trávy, je potrebné z dôvodu l'ahkého štartu motora, kosačku potiahnuť približne o 1 m smerom spät'.

Zvyšky kosenej trávy v kryte kosačky ako aj na pracovnom nástroji neodstraňujte rukou alebo nohami, ale používajte pre ich odstránenie vhodné pomôcky, ako napr. kefu alebo metličku.

Na zaručenie dobrého zbierania sa musí zachytávací kôš a predovšetkým sieť vyčistiť zvnútra po každom použití.

Zachytávací kôš zavesovať len vtedy, ak je motor vypnutý a strihacie ústrojenstvo nie je v pohybe.

7. Výmena siet'ového prípojného vedenia

Nebezpečenstvo!

SK

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie náhradných dielov

Nebezpečenstvo!

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace

prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť um- elohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektrikárom. Nebezpečenstvo! Uhlíkové kefky smú byť vymieňané len odborným elektrikárom.

8.3 Údržba

• Opotrebované alebo poškodené nože, uchytenie nožov a čapy musia byť vymenené ako celok autorizovaným odborníkom, aby sa zaručilo ich vycentrovanie.
• Kosačka nesmie byť čistená pod tečúcou vodou, predovšetkým nie pod vysokým tlakom. Postarajte sa o to, aby boli všetky upevňovacie prvky (skrutky, matice, atd') vždy pevne dotiahnuté, aby tak bola možná bezpečná práca s kosačkou.
• Zachytávacie zariadenie trávy často kontrolujte, či nie je opotrebované.
  • Vymieňajte opotrebované alebo poškodené súčiastky.
• Skladujte Vašu kosačku v suchej miestnosti.
• Kvôli dlhej životnosti prístroja by mali byť všetky skrutkové spoje ako aj kolesá a osi vyčistené a následne naolejované.
• Pravidelná starostlivosť o Vašu kosačku zabezpečí nielen dlhú dobu jej životnosti a výkonnosť, ale je prospešná zároveň aj pre dôkladné a jednoduché kosenie Vášho trávnika. Čistite kosačku najlepšie pomocou kefky alebo utierky. Nepoužívajte žiadne riedidlá ani vodu na odstraňovanie nečistoty.
• Súčiastka, ktorá je najviac vystavená opotrebovaniu, je nôž. Kontrolujte preto pravidelne stav noža ako aj nožového uloženia. Ak je nôž opotrebovaný, je potrebná jeho okamžitá výmena alebo nab-rúšenie. V prípade, že sa vyskytnú nadmerné vibrácie kosačky, znamená to, že nôž nie je správne vycentrovaný alebo že bol

SK

deformovaný následkom nárazov. V tomto prípade musí byť nôž opravený alebo vymenený.

- Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.

8.4 Výmena noža

Z bezpečnostných dôvodov odporúčame nechať vykonať výmenu noža autorizovaným odborníkom. Opatrne! Používajte pracovné rukavice! Používajte vždy len originálne nože, pretože v opačnom prípade nemusí byť zaručená správna funkčnosť a bezpečnosť prístroja.

Pri výmene noža sa postupuje nasledovne:

1. Uvol'nite upevňovaciu skrutku (pozri obr. 11a).

2. Starý nôž odoberte a nahrad'te ho novým.

3. Pri montovaní nového noža dbajte prosím na to, aby bol umiestnený v správnom smere. Krídla noža musia pri založení noža ukazovať smerom do motorového priestoru (pozri obr. 11b). Upevňovacie uloženia sa musia zhodovať s výliskami v noži.

4. Nakoniec znovu pevne utiahnite upevňovaciu skrutku pomocou univerzálneho kl'úča. Točivý moment utiahnutia by mal byť cca 25 Nm.

Na konci sezóny vykonajte všeobecnú kontrolu kosačky trávnika a odstráňte všetky usadené zvyšky trávy. Pred každým začatím novej sezóny musíte bezpodmienečne skontrolovať stav noža. Obrátte sa v prípade potreby opráv na náš zákaznícky servis. Používajte len originálne náhradné diely.

SK

8.5 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

• Typprístroja
  • Výrobnéčíslo prístroja
  • Identifikačné číslo prístroja

• Číslo potrebného náhradného dielu

Aktuálne ceny a informácie Vám budú poskytnuté vo Vašej predajni Hornbach.

Náhradnýnôžč. výr.: 34.054.30

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokial’ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

10.Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.

11. Plán na hl'adanie chýb

Porucha	Možné príčiny Náprava
Motorsa nerozbieha	a)poškodenýkondenzátorb) v zásuvke nie je prúdc) defektný kábeld) defektná kombinácia spínač/zástrčkae) uvol’nené prípojky na motore alebo kondenzátoref) prístroj stojí v príliš vysokej tráveg) upchané teleso kosačky	a) zákazníckym servisomb) skontrolovať vedenie a poistkuc) skontrolovaťd) zákazníckym servisome) zákazníckym servisomf) naštartovať na nižšej tráve resp. pokosenej ploche; prípadne zmeniť výšku rezug) vyčistiť kryt, aby sa mohol nôž vol’ne točiť
Výkonmotora sa zhoršuje	a) príliš vysoká alebo vlhká trávab) upchané teleso kosačkyc) nôž silne opotrebovaný	a)opraviť výšku rezub) vyčistiť krytc) vymeniť nôž
Nečistý rez kosenia	a)opotrebovanénožeb) nesprávna výška rezu	a)vymeniť alebo nabrúsiť nôžb) opraviť výšku rezu

SK

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majitel' elektrického prístroja je alternativne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné množenie dokumentácie a sprievodných dokumentov výrobkov ani ich častí, je prípustné len s výslovným súhlasom spoločnosti Hornbach Baumarkt AG.

Technické zmeny vyhradené

SK

12. Vyhlásenie o zhode s normami EÚ

Vyhlásenie o zhode s normami EÚ

podl'a Smernice EÚ o strojnych zariadeniach 2006/42/EÚ a Smernice o exteriéroch 2000/14/EÚ (+2005/88/EÚ)

Týmto vyhlasujeme, že nižšie uvedený výrobok zodpovedá svojou koncepciou a konštrukciou, ako aj verziou prístroja, ktorú sme uviedli na trh, požiadavkám dole uvedených smerníc EÚ.

Výrobca: íHornbach Baumarkt AG

Použili sa nasledujúce harmonizované normy:

Zhoda so smernicou o interiéroch bude preukázaná dodržiavaním nasledujúcich emisných hodnôt:

Vedenie manažmentu kvality, životného prostredia a CSR

Splnomocnená osoba za vyhotovenie technických

podkladov

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim/ Nemecko

13. Servisné informácie

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad
Diely podliehajúce opotrebeniu*	Klinový remeň, uhlíkové kefky
Spotrebný materiál / spotrebné diely*	Nože
Chýbajúce diely

V prípade nedostatkov alebo porúch sa prosím obrátte na najbližšiu predajňu Hornbach. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

SK

• Fungoval prístroj predtým alebo bol od začiatku chybný?
• Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poru-chou)?
• Aké chybné funkcie podl'a Vás prístroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to vel'mi l'úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vztahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo

SK

nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

1. Doba záruky je 3 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

Ohl'adne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

SK

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com
