BRUKSANVISNING PEARM 3336 Li Pattfield

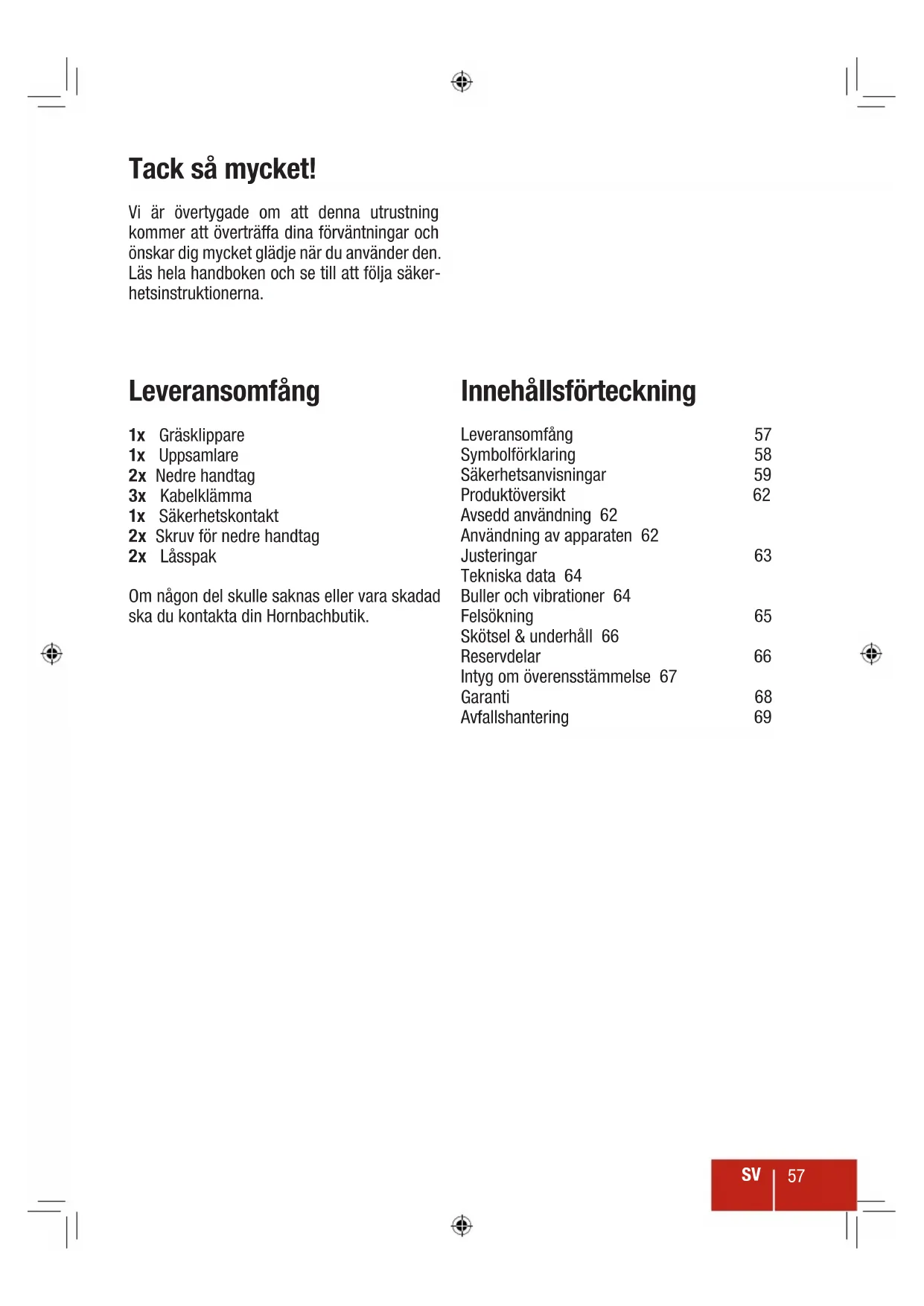

Vi är övertygade om att denna utrustning kommer att överträffa dina förväntningar och önskar dig mycket glädje när du använder den. Läs hela handboken och se till att följa säkerhetsinstruktionerna.

Leveransomfång

1x Gräsklippare
1x Uppsamlare
2x Nedre handtag
3x Kabelklämma
1x Säkerhetskontakt
2x Skruv för nedre handtag
2x Låsspak

Om någon del skulle saknas eller vara skadad ska du kontakta din Hornbachbutik.

Innehållsförteckning

Leveransomfång 57

Symbolförklaring 58

Avsedd användning 62

Användning av apparaten 62

Justeringar 63

Tekniska data 64

Buller och vibrationer 64

Felsökning 65

Skötsel & underhåll 66

Reservdelar 66

Intyg om överensstämmelse 67

Garanti 68

Avfallshantering 69

Symbolförklaring

Läs handboken noga och spara den för framtida bruk.

Varning för olyckor som kan medföra personskador och allvarliga skador på utrustning.

Använd skyddsglasögon för att förhindra ögonskador.

Använd hörselskydd för att förhindra hörselskador.

Använd ansiktsmask för att skydda andningsorganen.

Använd skyddshandskar för att skydda händerna.

Använd skyddshandskar för att skydda händerna.

Använd endast batterier som är laddade till samma nivå.

Kniven fortsätter rotera efter att maskinen stängts av. Rör inte vid några rörliga maskindelar innan dessa stannat helt.

För att minska risken för el-stötar ska maskinen inte användas i våta eller fuktiga förhållanden.

Varning! Läs bruksanvisningen noga innan du använder maskinen.

Håll åskådare på säkert avständ.

Varning! Vassa knivar. Ta av batteriet och ta ut säkerhetskontakten innan underhålls- eller skötselarbeten utförs.

Garanterad ljudeffektsnivå.

Säkerhetsinstruktioner

VIKTIGT!

LÄS IGENOM NOGA FÖRE ANVÄNDNING. SPARA FÖR FRAMTIDA BRUK.

Säkerhetsföreskrifter för elektriska gräsklippare

ALLMÄNT

a) Denna maskin är inte avsedd att användas av personer (inkluderat barn) med nedsatt fysisk, motorisk eller mental förmåga, eller med bristfällig erfarenhet och kunskap, utan att ha erhållit instruktioner eller handledning om hur maskinen fungerar från en person som ansvarar för deras säkerhet.
b) Håll barn under uppsikt, maskinen får inte användas som leksak.
c) Produkten får endast användas i enlighet med anvisningarna i denna bruksanvisning.
d) Den som handhar produkten ansvarar för att den används på rätt sätt.
e) Använd inte maskinen om du är trött, sjuk eller påverkad av alkohol, droger eller medicin.
f) Om elkabeln har skadats ska den bytas ut av tillverkaren, ett serviceombud eller motsvarande för att undvika risker.
g) Maskinen ska anslutas till ett vägguttag utrustat med jordfelsbrytare med utlös- ningsström som är lägre än 30 mA.

UTBILDNING

a) Läs noga igenom denna bruksanvisning. Bekanta dig med reglagen och hur man använder maskinen på rätt sätt.
b) Maskinen får inte användas av barn eller personer som saknar kunskap om hur den fungerar. Lokala bestämmelser kan reglera åldern på maskinskötaren.
c) Använd inte maskinen om det finns andra personer, framförallt barn, eller husdjur i närheten.
d) Glöm inte att det är den som använder maskinen som är ansvarig för olyckor eller fara som uppstår för andra personer eller egendom.

FÖRBEREDELSER

a) Använd alltid lämpliga skor och långbyxor när du ska använda maskinen. Använd aldrig maskinen barfota eller med öppna sandaler. Undvik att använda löst sittande kläder eller kläder med löst hängande detaljer eller band.
b) Kontrollera noga området där maskinen ska användas och avlägsna alla föremål som kan slungas iväg av maskinen.
c) Innan maskinen används ska man kontrollera att knivar, knivskruv och knivfäste är fria från skador och slitage. Slitna och skadade delar ska bytas ut i kompletta set för att upprätthålla balansen. Ersätt skadade eller oläsliga etiketter.
d) Kontrollera att elkabel och förlängningskablar är fria från skador och slitage innan maskinen används. Om kabeln skadas under användning ska den genast kopplas bort från väggutta-get. RÖR INTE VID KABELN INNAN DEN KOPPLATS BORT FRÅN VÄGGUTTAGET. Använd inte maskinen om kabeln är skadad eller sliten.

ANVÄNDNING

a) Använd endast maskinen i dagsljus eller på väl upplysta platser.
b) Undvik att köra maskinen i vått gräs.
c) Se till att alltid ha bra fotfäste, speciellt i sluttningar.
d) Gå med maskinen, spring inte.
e) Sluttningar ska klippas diagonalt, inte upp och ner.
f) Var extra försiktig om du ändrar riktning när du klipper i sluttningar.
g) Klipp inte i extremt branta sluttningar.
h) Var ytterst försiktig när du backar eller drar maskinen mot dig.
i) Stoppa kniven/-arna om maskinen måste lutas för att transporteras över annat än gräsytor och vid transport till och från området som ska klippas.
j) Använd aldrig maskinen om skydd eller skärmar är skadade eller utan t.ex. avvisare och/eller gräsuppsamlare.
k) Starta motorn försiktigt, som anges i

bruksanvisningen, och håll fötterna undan från knivarna.

l) Luta inte maskinen när motorn ska startas, om det inte är absolut nödvändigt för att kunna starta den. I sådant fall ska maskinen inte lutas mer än nödvändigt och det är endast änden bort från maskinskötaren som får höjas upp.

m) Starta inte maskinen när du står framför utmatningsöppningen.

n) Placera inte händer eller fötter i närheten av eller under roterande delar. Håll alltid avständ till utmatningsöppningen.

o) Maskinen får inte transportera medan strömkällan är inkopplad.

p) Stoppa maskinen och ta bort stickkontakten från vägguttaget. Se till att alla rörliga delar har stannat helt

– när du lämnar maskinen,

- innan igensättningar eller hinder avlägsnas/åtgärdas i utkastaren,

– före kontroll, rengöring eller arbete på maskinen,

- efter att maskinen träffat ett främmande föremål. Kontrollera maskinen rörande skador och reparera maskinen innan den startas och/eller används igen, om maskinen börjar vibrera onormalt (kontrollera omgående)

- kontrollera för skador,

• ersätt eller reparera skadade delar,
• kontrollera och spänn ev. lösa delar.

q) Håll matarkabeln undan från rörliga de- lar för att undvika skador och risk för elstöt.

r) Undvik att använda maskinen i dåligt väder, särskilt när det finns risk för åska.

UNDERHÅLL OCH FÖRVARING

a) Håll alla muttrar, skruvar och liknande ordentligt åtdragna, det hjälper till att hålla maskinen i säkert skick.
b) Kontrollera gräsuppsamlaren regelbundet rörande skador och slitage.
c) På maskiner med flera knivblad ska man vara uppmärksam på att om man

roterar den ena kniven kan även de andra knivarna rotera

d) Var försiktig vid justering av maskinen för att förhindra att fingrarna fastnar mellan knivblad och maskinens fasta delar.
e) Låt alltid maskinen svalna innan den ställs undan för förvaring.
g) När service utförs på knivbladen ska man tänka på att knivbladen fortfarande röra sig även om strömmen är frånkopplad.
g) Byt slitna eller skadade delar av säkerhetsskäl. Använd endast originalreservdelar och -tillbehör.

EXTRA SÄKERHETSANVISNINGAR FÖR RISKER PÅ GRUND AV VIBRATIONER

a) Deklarerade vibrationsdata avser maskinens angivna funktioner, värdena kan dock avvika vid annan användning eller vid bristande underhåll. Sådana förhållanden kan leda till att vibrationsnivån för ett helt arbetspass blir betydligt högre.
b) Ytterligare säkerhetsåtgärder ska vidtas för att skydda användaren mot vibrationsskador. Underhåll maskinen och dess tillbehör, håll händerna varma, organisera arbetet och arbetstiderna.

ANVÄNDNING AV BATTERIER

a) Ta inte isär, öppna eller stimla eller kortslut batterierna. Risk för explosion.
b) Utsätt inte batterierna (batteripaket eller monterade batterier) för allför hög värme som solsken, eld eller liknande. Skydda dem mot mekaniska stötar. Håll dem torra och rena. Håll dem borta från barn.
c) Avfallshantera dem på rätt sätt. Uppmärksamma miljöaspekter vid kasse-ring av batterier. Får ej kastas tillsammans med hushållsavfallet.
d) Ta ut batterierna när du inte använder verktyget under en längre tidsperiod.
e) Om batterierna läcker ska du ta ur dem och rengöra batterifacket noga. Undvik kontakt med hud och ögon.

f) I händelse av skada på verktyget eller olämplig användning kan ångor avges. Se till att vädra ut med frisk luft och uppsök läkare vid besvär. Ångorna kan irritera andningen.

Se batteriladdarens bruksanvisning för säkerhetsinstruktioner gällande batteriladdaren.

Se bruksanvisningen för batteriet gällande säkerhetsinstruktioner för Li-ion-batterier.

Produktöversikt

1 Säkerhetsknapp
2 Kabelklämma
3 Säkerhetsklaff
4 Huvudhandtag
5 Spak för batterikåpan
6 Batterikåpa
7 Hjul
8 Handtag
9 "On/Off"-reglage
10 Övre handtag
11 Låsspak
12 Nedre handtag
13 Uppsamlare
14 Höjdinställningsspak
15 Skruv för det nedre handtaget
16 Knivblad

Avsedd användning

Maskinen är avsedd för gräsklippning för privat bruk utomhus och med mindre än 50 drift-timmar per år. apparaten är inte avsedd för kommersiell användning.

All annan användning (t.ex. trimning eller klippning av buskar, häckar, klätterväxter, takträdgårdar eller balkonglådor, samt hackning, kvistning eller luftning) eller förändring av maskinen anses vara felaktig användning och kan medföra avsevärd fara.

Användning av apparaten

Försiktig! Kontrollera valsen och fästelement för skador innan man maskinen används. Maskinen får inte användas om det finns skador på den.

1. Maskinen är utrustad med en säkerhetsbrytare. För att starta maskinen ska man trycka på och hålla inne säkerhetsknappen 1, luta maskinen bakåt, dra i "on/off"-reglaget 9 och släppa säkerhetsknappen 1.
2. Håll "on/off"-reglaget 9 intryckt och vän-ta tills maskinen uppnätt maximal hastig-het.
3. Placera båda händerna på det övre handtaget 10, sätt ner maskinen på marken igen och för försiktigt maskinen framåt.
4. Börja klippa gräset i parallella linjer. För bästa resultat bör klippningen upprepas i 90° vinkel.
5. För att stänga av maskinen släpper man "on/off"-reglaget 9. Vänta tills knivarna stannat helt innan du fortsätter med några andra uppgifter.

MONTERING AV HANDTAG

1 Montera det nedre handtaget 12 på båda sidorna med skruvarna för det nedre handtaget 15. De försänkta ytorna ska vara utåt.

Försiktig! Kontrollera att maskinen är avstängd och att batterierna har

tagits ur.

2 Sätt i skruvarna från lässpaken 11 på det nedre handtaget 12 på båda sidorna. Skjut på det övre handtaget 10 och brickan på skruvarna.

Det övre handtaget 10 kan monteras i två positioner.

KLIPPHÖJD

1 Tryck in höjdinställningsspaken 14 och ställ in den på önskad klipphöjd.

Försiktig! Kontrollera att maskinen är avstängd och att batterierna har tagits ur.

REGLAGE

2 För att starta maskinen ska man trycka på och hålla inne säkerhetsknappen 1, luta maskinen bakåt, dra i "on/off"-reglaget 9 och släppa säkerhetsknappen 1.

BATTERIER

1 Lyft av batterikåpan 6 och tryck i två batterier tills de klickar på plats.

Försiktig! Se alltid till att batterierna är laddade till samma nivå.

SÄKERHETSKONTAKT

2 Sätt i säkerhetskontakten precis före start och ta av den vid paus i arbetet eller när arbetet har avslutats.

UPPSAMLARE

1 Lyft på säkerhetsklaffen 3 och fäst fast uppsamlaren 13 på gräsklipparen.

Försiktig! Vänta tills kniven har stannat helt innan säkerhetsluckan s.

2 Om uppsamlaren 13 är säkert monterad på gräsklipparen kan säkerhetsluckan 3 sänkas ner

Försiktig! Kör aldrig maskinen utan att uppsamlaren är ansluten.

BYTE AV KNIVBLAD

1 Lossa fästskruven A och ta bort det slitna knivbladet.

Försiktig! Stäng först av maskinen och ta av batterierna. Använd alltid shandskar.

2 Var noga med rotationsriktningen vid byte av knivblad. Dra åt fästskruven A.

Varning! Knivbladen ska bytas av en behörig person.

3 Sätt fast lässpakarna 11 på skruvarna. Använd lässpakarna 11 för att höja eller sänka det övre handtaget 10.

Försiktig! Använd aldrig maskinen när lässpakarna är öppna.

4 Fäst huvudkabeln i handtaget med kabelklämmorna 2.

Tekniska data

Typ Gräsklippare

Märkspänning 36 V

Tomgångsvarvtal (n₀) 3400 varv/min

Max klippbredd 330 mm

Gräsuppsamlarens kapacitet 30 liter

Klipphöjder 25 mm/35 mm/45 mm/55 mm/65 mm

Skyddsklass III

Nettovikt 12,8 kg

Ljudtrycksnivå ( L_pA ) 79,4 dB(A)/

Uppmätt ljudeffektsnivå (LWA) 92,05 dB(A)/Max. vibrationsemission (ahw) ≤ 2,5 m/s2	osäkerhetsfaktor K = 3 dB(A)
	osäkerhetsfaktor K = 3 dB(A)
	osäkerhet K = 1,5 m/s2

Maskinens artikelnummer finns angivet på maskinens märkplåt. Försäljningsnamnet kan variera mellan olika maskiner.

Buller och vibrationer

De värden som anges i denna bruksanvisning har mätts upp i enlighet med de standardiserade mätmetoder som anges i EN 60335 och kan användas för att jämföra olika maskiner. De kan även användas för en preliminär bedömning av belastningen.

Varning! Vibrationsemissionen under faktisk användning av maskinen kan skilja sig från det deklarerade totalvärdet beroende av hur maskinen används.

Felsökning

Försiktig! Kontrollera att maskinen är avstängd och att batterierna har tagits ur. Använd alltid skyddshandskar.

Problem Möjlig orsak Lösning

Motorn startar inte	Batteriet är tomt Ladda batteriet
	Olämpligt klippområde Börja på kortare gräs som redan klippts.
	Knivbladet är spärrat Gör rent utmatningsrännan och klipp-kåpan (knivbladet ska kunna rotera fritt)
	Säkerhetskontakten är inte isatt	Sätt i säkerhetskontakten
	Batteriet sitter inte i på rätt sätt Ta av batteriet och sätt i det igen
	Fel klipphöjd Ställ in hjulen på rätt klipphöjd
Motorns kraft minskar	Fel klipphöjd Ställ in hjulen på rätt klipphöjd
	Utmatningsrännan är igensatt Gör rent utmatningsrännan och klipp-kåpan (knivbladet ska kunna rotera fritt)
	Dålig eller ojämn klippning Byt ut knivblad (kontakta serviceverkstad)
Uppsamlaren fylls inte	Olämpligt klippområde Ställ in hjulen på rätt klipphöjd
		Låt gräsmattan torka
	Dålig eller ojämn klippning Byt ut knivblad (kontakta serviceverkstad)
	Uppsamlaren är full Töm uppsamlaren
	Utmatningsrännan är igensatt Gör rent utmatningsrännan och klipp-kåpan (knivbladet ska kunna rotera fritt)

Skötsel & underhåll

Försiktig! Kontrollera att maskinen är avstängd och att batterierna har

tagits ur.

• Håll alltid maskinen ren, torr och fri från olja och fett.
• Använd skyddsglasögon och handskar för att skydda ögon och händer när du rengör maskinen.
• För att maskinen ska fungera säkert och korrekt ska verktyg och ventilationsspringor alltid vara helt rena.
• Kontrollera regelbundet att det inte finns defekter och/eller skadade komponenter.
• Kontrollera alla fästpunkter med jämna mellanrum. De kan lossna med tiden på grund av vibrationer.
• Kontrollera uppsamlaren regelbundet, den ska vara fri från slitage.
• Det är knivbladet som utsätts för mest slitage. Kontrollera knivbladen regelbundet:
• Om knivbladen är slitna eller slöa ska dessa bytas ut omgående.
• Om maskinen börjar vibrera onormalt är troligtvis knivbladen obalanserade och måste bytas ut.
• Byt ut alla slitna eller skadade delar.
• Använd en borste eller en mjuk, lätt fuktad trasa för att, vid behov, torka av maskinen. Milt rengöringsmedel kan användas, men alkohol, bensin eller annat rengöringsmedel får inte användas.
• Använd inte frätande rengöringsmedel för att rengöra plastkomponenter.
• Smörj alla rörliga delar med jämna mellanrum.
• Maskinen ska förvaras på en torr plats.

Reservdelar

Vid beställning av reservdelar ska följande information uppges:

• Maskintyp
• Maskinens artikelnummer
• Maskinens id-nummer
• Reservdelens nummer

Försäkran om överensstämmelse

CE Vi intygar att produkten som beskrivs under Tekniska data:

uppfyller bestämmelserna i följande direktiv

Maskindirektivet 2006/42/EG Utomhusdirektiv 2000/14/EC EMK-direktivet 2014/30/EU

och motsvarar följande tillämpliga standarder

EN 60335-1:2012+A11 EN 60335-2-77:2010 EN 62233:2008 EN 55014-1:2006+A2 EN 55014-2:2015

Överensstämmelse med maskindirektivet verifieras av konformitetsbedömningen i enlighet med maskindirektivet 2006/42/EG.

Överensstämmelse med riktlinjerna för bul- ler från utomhusutrustning bekräftas genom överensstämmelsebedömningen i enlighet med bilaga VI och direktiv 2000/14/EG.

Uppmätt ljudeffektsnivå: 92.05 dB(A) Garanterad ljudeffektsnivå: 96 dB(A)

Anmält organ: Société Nationale de Certification et d'Homologation 11, route de Luxembourg, L-5230 Sandweile

Anmält organ nr: 0499 Cert. No.: SNCH*2000/14*2005/88*2893*00

Andreas Back Kvalitetskontrollchef, miljö & CSR Befullmäktigad för sammanställning av tekniska underlag

Denna artikel från Pattfield har tillverkats enligt de modernaste tillverkningsmetoderna och undergår kontinuerligt stränga kvalitetskontroller.

Firma HORNBACH Byggmarknad AB, Aröds Industriväg 66, 42243 Hisings-Backa (garantigivaren), lämnar garanti i enlighet med nedanstående bestämmelser för kvaliteten på maskiner.

1. Garanttiden

Grantitiden uppgår till 3 från tidpunkten för inköpet. Som bevis för inköpsdatumet (garantitidens början) skall kassakvittot eller fakturan i original visas upp.

2. Vad garantin omfattar

Garantin gäller enbart för fabrikations- respektive materialfel [ange här de delar av produkten, för vilka garantin gäller!] som fanns vid köptillfället. Garantin gäller enbart, om produkten har sålts för användning för privat bruk, om den använts på lämpligt sätt, om eventuellt befintliga serviceföreskrifter iakt-tagits, och om produkten inte skadats eller förstörts genom olyckshändelse.

Garantin gäller inte för fel som beror på

• felaktig eller icke avsedd använding
• våldsam användning eller extern påverkan
• att monterings- eller bruksanvisningen ignorerats
• anslutning till felaktig nätspänning eller strömtyp
• felaktigt utförd installation
• överbelastning av maskinen
• användning av icke godkända verktyg eller tillbehör
• att underhålls- och säkerhetsbestämmelserna ignorerats
• inträngning av främmande partiklar i maskinen
• användningsbetingat, normalt slitage
• yrkesmässig användning

Garantin gäller inte heller för skador på förslitningsdelar. Dessutom gäller garantin inte för följdskador samt eventuella monterings- och demonteringskostnader i samband med skadan.

3. Garantiåtgärder

Vid reklamation under garantitiden skall garantigivaren undersöka den felaktiga produkten för att kunna kontrollera om ett garantifall föreligger. Om så är fallet åtar sig garantigivaren att på egen bekostnad antingen reparera produkten eller ersätta denna med en ny produkt. Finns produkten inte längre i garantigivarens sortiment äger garantigivaren byta ut produkten mot en liknande. Den utbytta produkten eller delar av denna övergår i garantigivarens ägo. Garantin omfattar inte skyldighet till ersättning för indirekt skada eller följdskador.

Tas garantin i anspråk (reparation eller byte) leder inte detta till att garantitiden förlängs eller att någon ny garanti uppstår.

4. Garantins ianspråktagande

Om garantin skall tas i anspråk skall närmaste Hornbach byggmarknad kontaktas.

Denna finns under www.hornbach.com.

Garantin kan enbart tas i anspråk om kassa-kvittot eller fakturan i original kan uppvisas.

5. Rättigheter enligt lag

Denna garanti innebär inte någon inskränkning i rätten till reklamation enligt Konsumentköplagen eller i rättigheter som kan göras gällande enligt produktansvarslagen.

Avfallshantering

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa verktyg måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte slängas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

Låt inte barn leka med plastpåsar eller annat förpackningsmaterial eftersom kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.

Uttjänta batterier måste omhändertas korrekt. Hos batteriförsäljare och på miljöstationer finns särskilda behållare för insamling av batterier.

Děkujeme vám!
