GEBRUIKSAANWIJZING PEARM 3336 Li Pattfield

We zijn ervan overtuigd dat dit apparaat uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik.

Lees deze gebruiksaanwijzing volledig door en neem de veiligheidsinstructies in acht.

Leveringsomvang

1x grasmaaier
1x opvangzak
2x Onderste handgreep
3x kabelclip
1x Veiligheidsstekker
2x Bevestigingsschroef onderste handgreep
2x Vergrendelhendel

Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw Hornbach winkel.

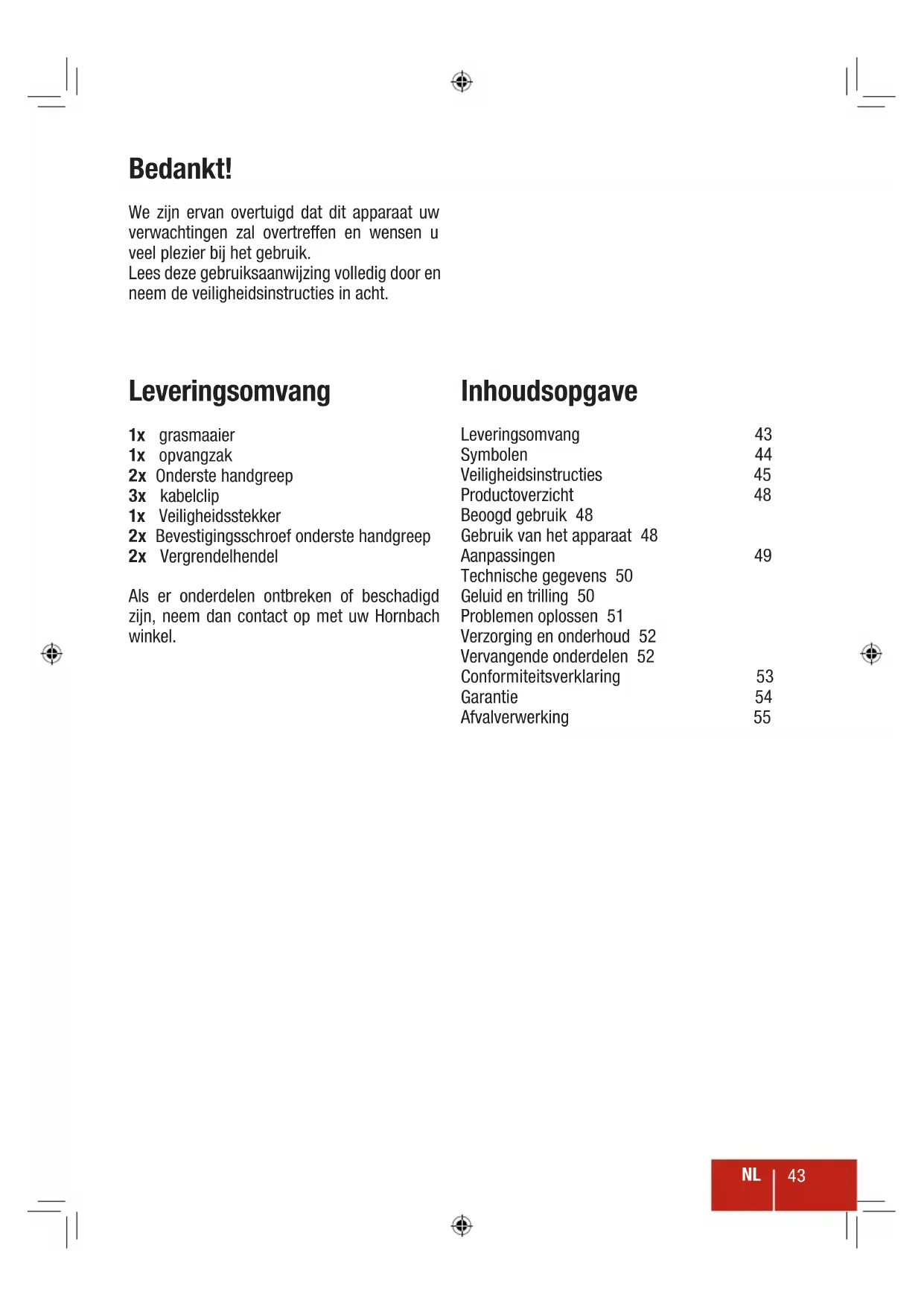

Inhoudsopgave

Leveringsomvang 43

Symbolen 44

Veiligheidsinstructies 45

Productoverzicht 48

Beoogd gebruik 48

Gebruik van het apparaat 48

Aanpassingen 49

Verzorging en onderhoud 52

Vervangende onderdelen 52

Conformiteitsverklaring 53

Garantie 54

Afvalverwerking 55

Symbolen

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiële schade.

Draag een veiligheidsbril ter bescherming van uw ogen.

Draag gehoorbescherming voor bescherming van uw oren.

Draag een stofmasker ter bescherming van uw luchtwegen.

Draag beschermende handschoenen ter bescherming van uw handen.

Draag beschermende laarzen ter bescherming van uw voeten.

Gebruik alleen batterijen die even ver opgeladen zijn.

Het blad blijft draaien nadat de machine is uitgeschakeld. Wacht totdat alle machine-onderdelen volledig zijn gestopt voordat u ze aanraakt.

Gebruik het apparaat niet in natte of vochtige omstandigheden ter bescherming tegen elektrische schokken.

Let op! Lees de gebruiksaanwijzing voordat u het apparaat gebruikt.

Houd omstanders uit de buurt.

Let op! De bladen (messen) zijn scherp. Verwijder de batterij en de veiligheidsstekker alvorens u onderhoud uitvoert.

Gegarandeerd geluidsvermogensni-veau.

VEILIGHEIDSINSTRUCTIES

BELANGRIJK

VOOR GEBRUIK ZORGVULDIG LEZEN.

BEWAREN OM LATER TE KUNNEN RAAD- PLEGEN.

Veilige gebruiksmethoden voor elektrische grasmaaiers

ALGEMEEN

Het apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens, of een gebrek aan ervaring en kennis, tenzij zij onder toe-zicht staan of instructies hebben gekregen voor het gebruik van het apparaat door een persoon die verantwoordelijk voor hun veiligheid is.

b) Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met het apparaat spelen.
c) Gebruik het product alleen voor beschreven functies in deze handleiding.
d) De bediener of gebruiker is verantwoordelijk voor het gebruik van het product.
e) Bedien het apparaat nooit als u moe, ziek of onder de invloed van alcohol, drugs of medicijnen bent.
f) Als de stroomkabel is beschadigd, moet deze worden vervangen door de fabrikant, een servicemedewerker of gelijkwaardig gekwalificeerd persoon om gevaar te voorkomen.
g) De machine moet van stroom worden voorzien via een aardlekschakelaar met een uitschakelstroom van niet meer dan 30 mA.

TRAINING

a) Lees de instructies zorgvuldig.. Maak uzelf bekend met de bedieningsonderdelen en het correcte gebruik van de machine.
b) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies de machine gebruiken. De leeftijd van de bediener kan worden beperkt door plaat-

selijke wetgeving.

c) Gebruik de machine nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.c) Gebruik de machine nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.
d) Onthoud dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren voor andere mensen of hun eigendommen.

BEREIDING

a) Draag altijd stevige schoenen en een lange broek bij gebruik van de machine. Gebruik de machine nooit op blote voeten en met open sandalen. Draag geen wijde, losse kleding of kleding met koordjes of stropdassen.
b) Inspecteer het gebied waar de machine wordt gebruikt goed en verwijder alle voorwerpen die door de machine kunnen worden opgepakt.
c) Inspecteer voor het gebruik altijd om te controleren of het blad, de mesbout en de messen niet versleten of beschadigd zijn. Vervang versleten of beschadigde componenten in sets tegelijkertijd om de balans te bewaren. Vervang beschadigde of onleesbare labels.
d) Controleer voor gebruik de stroomkabel en de verlengkabel op tekenen van beschadiging of veroudering. Als de kabel tijdens het gebruik beschadigd raakt, trek de kabel dan direct uit het stopcontact. RAAK DE KABEL NIET AAN VOORDAT U DE STEKKER UIT HET STOP-CONTACT HAALT. Gebruik de machine niet als de kabel is beschadigd of versleten.

BEDIENING

a) Gebruik de machine alleen bij daglicht of goed kunstlicht.
b) Gebruik de machine niet wanneer het gras nat is.
c) Zorg er altijd voor dat u stevig staat op hellingen.
d) Loop altijd, ren nooit.

e) Maai parallel aan de helling, nooit op en neer.
f) Wees bijzonder voorzichtig bij het veranderen van richting op hellingen.
g) Maai geen zeer steile hellingen.
h) Wees bijzonder voorzichtig bij het achteruit rijden of het de machine naar u toe trekken.
i) Stop het mes/de messen als de machine moet worden gekanteld voor transporteren bij het oversteken van andere oppervlakken dan gras, en bij het transporteren van de machine van en naar de plaats van gebruik.
j) Gebruik de machine nooit met defecte kappen of schilden, of zonder veiligheidsvoorzieningen, zoals de grasverzamelaar.
k) Schakel de motor voorzichtig in conform de instructies en zorg dat uw voeten uit de buurt van het mes/de messen zijn.
I) Kantel de machine niet bij inschakelen van de motor, behalve wanneer de machine moet worden gekanteld voor het starten. Kantel in dit geval de machine niet verder absoluut noodzakelijk en til alleen het gedeelte op dat uit de buurt van de bediener is.
m) Start de machine niet wanneer u voor de uitwerp-opening staat.
n) Plaats uw handen of voeten niet bij of onder roterende onderdelen. Blijf altijd uit de buurt van de uitwerp-opening.
o) Transport de machine niet terwijl de motor draait.
p) Stop de machine en haal de stekker uit het stopcontact. Controleer of alle bewegende onderdelen volledig tot stilstand zijn gekomen.
- wanneer u de machine verlaat,
- voordat u blokkades opheft of de afvoer ontstopt.
- voordat u de machine controleert, reinigt of er werk aan verricht,
- nadat een vreemd voorwerp is ge-raakt. Controleer de machine op schade en voer reparaties uit alvorens de machine te starten en te gebruiken;

wanneer de machine abnormaal begint te trillen (meteen controleren)

- inspecteer op schade,

- vervang of repareer beschadigde onderdelen,

- controleer of er losse onderdelen zijn en zet deze indien nodig vast.

q) Houd de flexibele stroomkabel uit de buurt van gevaarlijke bewegende onderdelen om schade en elektrische schokken te voorkomen.

r) Gebruik de machine nooit bij slecht weer, met name bij kans op onweer.

ONDERHOUD EN OPSLAG

a) Zorg ervoor dat alle moeren, bouten en schroeven goed vastzitten om er zeker van te zijn dat de machine in een veilige werkende staat is.
b) Controleer de grasverzamelaar regel- matig op slijtage of schade.
c) Pas bij machines met meerdere bladen op omdat het draaien van één blad ertoe kan leiden dat andere bladen gaan draaien
d) Wees voorzichtig bij het afstellen van de machine om beknelling van de vingers tussen bewegende messen en de vaste onderdelen van de machine te voorkomen.
e) Laat de machine altijd afkoelen alvo- rens u hem opbergt
f) Houd er bij onderhoud aan de bladen rekening mee dat de bladen kunnen worden verplaatst ondanks dat de voeding is uitgeschakeld..
g) Vervang versleten of beschadigde onderdelen omwille van de veiligheid. Gebruik alleen originele vervangende onderdelen en accessoires.

AANVULLENDE VEILIGHEIDSINSTRUCTIES OVER RISICO'S VANWEGE TRILLINGEN

a) De gegeven trillingsgegevens vertegenwoordigen de belangrijkste toepassingen van het apparaat, maar ander gebruik van het apparaat of slecht onderhoud kunnen resulteren in andere trillingsgegevens. Hierdoor kan het trillingsniveau significant toenemen gedurende de gehele werkperiode.
b) Er moeten aanvullende veiligheidsmaatregelen worden genomen om de gebruiker te beschermen tegen de gevolgen van trillingen. Onderhoud het apparaat en de accessoires, houd de handen warm en organiseer de werkpatronen en perioden.

VOOR GEBRUIK VAN BATTERIJEN

a) Batterijen niet openen, demonteren, vernietigen of kortsluiten. Explosiegevaar.
b) Batterijen (accuverpakking of geplaats- te batterijen) niet blootstellen aan over- matige hitte door zonnestraling, vuur e.d. Beschermen tegen mechanische schokken. Droog en schoon houden. Uit de buurt van kinderen houden.
c) Volgens de voorschriften weggooien. Let op de milieu-aspecten bij het weggooien van batterijen. Niet weggooien bij het huisvuil.
d) Verwijder de batterijen wanneer u het gereedschap gedurende langere tijd niet gebruikt.
e) Verwijder de batterijen bij batterijlekkage en reinig het batterijvak grondig. Vermijd contact met huid en ogen.
f) Bij schade en incorrect gebruik van de batterij kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg een arts bij klachten. De dampen kunnen de luchtwegen irriteren.

Voor de veiligheidsinstructies voor de batterijlader verwijzen wij u naar de handleiding van de oplader.

Voor de veiligheidsinstructies voor Li-ion batterijen verwijzen u naar de handleiding van de batterij.

Productoverzicht

1 Veiligheidsknop
2 Kabelclip
3 Veiligheidsklep
4 Hoofdhendel
5 Hendel batterijdeksel
6 Batterijdeksel
7 Wieltje
8 Handvat
9 Aan/uit-knop
10 Bovenste hendel
11 Vergrendeling
12 Onderste hendel
13 Opvangzak
14 Hoogteregeling-vergrendeling
15 Bevestigingsschroef onderste handgreep
16 Snijdblad

Gebruik van het apparaat

Let op! Controleer de bladen en bevestigingselementen op schade alvoet apparaat te gebruiken. Gebruik het staat niet als het is beschadigd.

1. Het apparaat beschikt over een veiligheidsschakelaar. Om het apparaat in te schakelen, houd u de veiligheidsknop 1 ingedrukt, kantelt u het apparaat naar achter, drukt u op de aan/uit/knop 9 en laat u de veiligheidsknop 1 los.
2. Houd de aan/uit-knop 9 ingedrukt en wacht totdat het apparaat de volledige snelheid heeft bereikt.
3. Plaats beide handen op de bovenste hen-del 10, zet het apparaat op de grond en duw het apparaat langzaam naar voren.
4. Begin in parallelle banen te maaien. Voor een beter resultaat herhaalt u het proces in een hoek van 90°.
5. Om het apparaat uit te schakelen, laat u de aan/uit-knop 9 los. Wacht tot het blad helemaal stilstaat voordat u verder gaat.

Beoogdg

Het apparaat is bedoeld voor het maaien van gras en gazons in een particuliere buitenomgeving, met minder dan 50 uur gebruik per jaar. Het apparaat is niet bestemd voor commercieel gebruik.

Elk ander gebruik (bijv trimmen of maaien van struiken, heggen, klimplanten, daktuinen of balkonbakken, evenals hakken, versnipperen of cultiveren) of wijziging van het apparaat wordt beschouwd als oneigenlijk gebruik en kan aanzienlijke gevaren veroorzaken.

HENDEL INSTALLEREN

1 Installeer de onderste handgreep 12 aan beide zijden met behulp van de onderste handgreepschroeven 15. De uitsparing is naar buiten gericht.

Let op! Zorg ervoor dat het apparaat uitgeschakeld is en de batterijen derd zijn.

2 Installeer de schroeven voor de vergrendelhendel 11 aan beide zijden aan de onderste handgreep 12. Schuif de bovenste handgreep 10 en de ring op de schroeven.

De bovenste handgreep 10 kan in twee posities worden geïnstalleerd.

MAAIHOOGTE

1 Druk de hoogteregelingshendel 14 in en stel die in op de gewenste maaidiepte.

Let op! Zorg ervoor dat het apparaat uitgeschakeld is en de batterijen derd zijn.

BEDIENINGSELEMENTEN

2 Om het apparaat in te schakelen, houd u de veiligheidsknop 1 ingedrukt, kantelt u het apparaat naar achter, drukt u op de aan/uit/knop 9 en laat u de veiligheidsknop 1 los.

BATTERIJEN

1 Til het batterijdeksel 6 op en druk de twee batterijen op hun plek tot ze in- klikken.

Let op! Verzeker u er altijd van dat de batterijen even ver opgeladen

VEILIGHEIDSSTEKKER

2 Plaats de veiligheidsstekker direct voor het starten en verwijder en hem bij het onderbreken en stoppen van het werk.

OPVANGZAK

1 Til de veiligheidsflap 3 op en bevestig de opvangzak 13 aan de maaier.

Let op! Wacht totdat het blad helemaal stilstaat voordat u de veiliglap opent.

2 Als de opvangzak 13 veilig is bevestigd aan de maaier, breng dan de veiligheid-flap 3 omlaag.

Let op! Gebruik het apparaat nooit zonder opvangzak.

HET BLAD VERVANGEN

1 Maak de bevestigingsschroef A los en verwijder het versleten blad.

Let op! Schakel het apparaat uit en verwijder eerst de batterijen. Draag beschermingshandschoenen.

2 Let op de draairichting bij vervangen van het blad. Draai de bevestigings-schroef vast.

Waarschuwing! De bladen mogen alleen worden vervangen door ge-eerde personen.

3 Installeer de vergrendelhendels 11 aan de schroeven. Om de bovenste handgreep 10 naar boven of beneden te brengen, gebruikt u de vergrendelhendels 11.

Let op! Gebruik het apparaat zonder ingeschakelde vergrendelingen.

4 Zet de hoofdkabel aan de hendel vast met de kabelclips 2.

Technische gegevens

Type Grasmaaier

Nominaal voltage 36 V

Snelheid zonder belasting ( n_0 ) 3400/min

Max. snijdbreedte 330 mm

Capaciteit graszak 30 liter

Maaihoogtes 25 mm / 35 mm / 45 mm / 55 mm / 65 mm

Beschermklasse III

onzekerheid K = 3 dB(A)

Gemeten geluidsvermogensniveau ( L_WA ) 92.05 dB(A) /

onzekerheid K = 3 dB(A)

Max. vibratie-emissie ( a_hw ) ≤ 2.5 m/s²

Onzekerheid K = 1.5 m/s²

Let op het artikelnummer op het typeplaatje van het apparaat. De handelsnamen van het individuele apparaat kunnen variëren.

Geluid en trilling

De waarden in deze gebruiksaanwijzing zijn gemeten met een gestandaardiseerde meet-procedure gespecificeerd in EN 60335 en kan worden gebruikt om apparaten te vergelijken. Dit kan worden gebruikt voor een voorafgaande beoordeling van blootstelling.

Waarschuwing! De trillingsemissie tijdens het gebruik kan afwijken van

de vermelde totale waarde afhankelijk van het gebruik van het apparaat.

Problemen oplossen

Let op! Zorg ervoor dat het apparaat uitgeschakeld is en de batterijen verwijderd zijn. Draag altijd beschermingshandschoenen.

Probleem Mogelijke oorzaak Oplossing

Motor loopt niet Batterij leeg Laad de batterij op
	Ongeschikte maalgebieden Begin op kort of reeds gemaaid gras.
	Blad is geblokkeerd Reinig de afvoer en behuizing (blad moet vrij draaien)
	Veiligheidsstekker niet ge-plaatstPlaats veiligheidsstekker
	Batterij niet correct geplaatst Verwijder de batterij en plaats deze opnieuw
	Verkeerde maaihoogte Stel de wielen in op de correcte maaihoogte
Motorvermogen valt weg	Verkeerde maaihoogte Stel de wielen in op de correcte maaihoogte
	Afvoer geblokkeerd Reinig de afvoer en behuizing (blad moet vrij draaien)
	Slecht en ongelijkmatig maaien Vervang het blad (neem contact op met servicecenter)
Opvangzak wor-den niet goed gevuld	Ongeschikte maalgebieden Stel de wielen in op de correcte maaihoogte
	Slecht en ongelijkmatig maaien Vervang het blad (neem contact op met servicecenter)
	Opvangzak is vol Maak de opvangzak leeg
	Afvoer geblokkeerd Reinig de afvoer en behuizing (blad moet vrij draaien)

Verzorging & onderhoud

Let op! Zorg ervoor dat het apparaat uitgeschakeld is en de batterijen

verwijderd zijn.

• Zorg ervoor dat het apparaat altijd schoon, droog en vrij van olie of vet is.
• Draag een beschermbril en -handschoenen om uw ogen en handen te beschermen tijdens het reinigen.
• Om veilig en correct te werken, dienen de machine en de ventilatie-openingen altijd schoon te worden gehouden.
• Controleer regelmatig voor zichtbare defecten en/of beschadigde componenten.
• Controleer regelmatig alle bevestigingen. Deze kunnen na verloop van tijd losraken vanwege de trillingen.
• Controleer de opvangzak op slijtage.
• Het meest gebruikte onderdeel is het blad. Inspecteer de bladen regelmatig:

- Als het blad versleten of bot is, moet het onmiddellijk worden vervangen.

- Als het apparaat erg begint te trillen, zijn waarschijnlijk de bladen uit balans en moeten ze worden vervangen.

• Vervang versleten of beschadigde onderdelen,
• Als de behuizing van het apparaat moet worden gereinigd, veeg deze dan schoon met een borstel of een zachte vochtige doek. Er kan een mild schoonmaakmiddel worden gebruikt; gebruik echter nooit alcohol, benzine of een ander reinigingsmiddel.
• Gebruik nooit caustische middelen om plastic onderdelen te reinigen.
• Smeer alle bewegende onderdelen regel- matig.
• Bewaar het apparaat op een droge plaats.

Vervangende onderdelen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van vereiste onderdeel

Conformiteitsverklaring

CE Wij verklaren dat het product beschreven bij de Technische gegevens:

36 V Grasmaaier op batterij PE-ARM 3336 Li

geproduceerd voor:

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Duitsland

voldoet aan de volgende richtlijnen:

Machinerichtlijn 2006/42/EC Richtlijn buitenshuis 2000/14/EC EMC-richtlijn 2014/30/EU

en voldoet aan de volgende toepasselijke geharmoniseerde normen:

EN 60335-1:2012+A11 EN 60335-2-77:2010 EN 62233:2008 EN 55014-1:2006+A2 EN 55014-2:2015

De overeenstemming met de machinerichtlijn wordt gecontroleerd door de conformiteits-beoordelingsprocedure volgens de richtlijn 2006/42/EC.

De overeenstemming met de geluidsemissie van de richtlijn voor buitenapparatuur wordt gecontroleerd door de conformiteitsbeoorde-lingsprocedure volgens bijlage VI, en de richt- lijn 2000/14/EC.

Gemeten geluidsvermogensniveau: 92.05 dB(A) Geluidsvermogensniveau gegarandeerd: 96 dB(A)

Aangemelde instantie: Société Nationale de Certification et d'Homologation 11, route de Luxembourg, L-5230 Sandweile

Aangemelde instantie nr.: 0499 Cert. Nr.: SNCH*2000/14*2005/88*2893*00

Andreas Back Hoofd Kwaliteitsmanagement, milieu & CSR Gemachtigde voor de samenstelling van de technische documentatie

Dit artikel van het merk Pattfield werd volgens de modernste productiemethodes vervaardigd en is onderworpen aan een voortdurende strenge kwaliteitscontrole.

HORNBACH Bouwmarkt (Nederland) B.V., Ravenswade 56 R+S, BB 3439 Nieuwegein (hierna Garantiegever) garandeert overeenkomstig de navolgende kwaliteitsbepalingen van de machines.

1. Garantietijd

De garantietijd bedraagt 3 jaren. De garantietijd begint met de koopdatum. S.v.p. als bewijs van de koopdatum de originele kassabon of de originele rekening goed bewaren.

2. Omvang van de garantie

De garantie geldt uitsluitend voor fabrieks- of materiaalfouten. De garantie geldt slechts bij gebruik van het artikel in privégebruik.

De garantie geldt niet voor gebreken die zijn terug te voeren op

• misbruik of oneigenlijk gebruik,
• geweld of invloeden van buitenaf,
• schade veroorzaakt door het niet naleven van de installatie of gebruiksaanwijzing,
• de aansluiting op de verkeerde netspanning of stroomsoort,
• een onjuiste installatie,
  • overbelasting van het apparaat,
• gebruik van niet-goedgekeurde inzet-gereedschappen of accessoires,
• het niet naleven van de onderhouds- en veiligheidsvoorschriften,
• binnendringen van vreemde voorwerpen in het apparaat,
• gebruikelijke slijtage,
• commercieel gebruik

toegeschreven kunnen worden.

Niet door de garantie omvat zijn verdere schades aan Verschleißteilen, die op normale slijtage zijn terug te voeren. De garantie omvat ook geen begeleidende of gevolgschade of eventuele montage- en demontagekosten die in een garantiegeval kunnen ontstaan.

3. Vergoedingen uit de garantie

Tijdens de garantietijd test de garantiegever het defecte artikel om vast te stellen, of het een garantie-geval betreft. Als dat zo is, dan repareert of ruilt de garantiegever het artikel op zijn kosten. Ingeval het artikel op het moment van het garantiegeval niet meer leverbaar is, is de garantiegever gerechtigd het artikel voor een soortgelijk product om te ruilen. Het geruilde artikel of delen hiervan worden ei-gendom van de garantiegever.

De garantievergoedingen (reparatie of ruil) verlengen de garantietijd niet. Door de garantievergoedin-gen ontstaat ook geen nieuwe garantie.

4. Gebruikmaking van de garantie

Voor de gebruikmaking van de garantie richt u zich s.v.p. tot de dichtstbijzijnde HORNBACH bouw-markt.

Deze vindt u op www.hornbach.com.

De gebruikmaking van de garantie kan slechts geschieden op vertoon van de originele kassabon of rekening.

5. Wettelijke rechten

Uw wettelijke rechten uit vrijwaring en productaansprakelijkheid worden door de garantie niet beperkt.

Afvalverwerking

Het logo met de doorgehaalde vuil-nisbak geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingeleverd (WEEE). Dergelijke apparatuur bevat mogelijk gevaarlijke stoffen. Deze gereedschappen moet worden ingeleverd bij een speciaal hiervoor aangewezen inzamelpunt voor recycling van WEEE en mogen niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met de lokale autoriteiten voor meer informatie.

Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieuvriendelijke wijze weg.

Gebruike batterijen/accu's moeten correct worden afgevoerd.

Accuverkooppunten en gemeentelijke milieustraten

beschikken over speciale containers voor de inlevering van accu's en batterijen.

Tack så mycket!

Clasa de protectie III
