Produkttyp	Motorgrästrimmer
Märke	Einhell
Modell	BMT 24
Motor	Encylindrig 2-takt, luftkyld
Cylindervolym	24 cm³
Torrvikt	4,5 kg
Bränsletankens kapacitet	50 cl
Stånglängd	112 cm
Skärbredd	38 cm
Handtagstyp	Delta
Tändning	Elektronisk
Tändstift	TORCH L7RTC
Transmission	Direkt
Tråd	Nylon Ø 2,0 mm
Bränsleblandning	Blyfri bensin + 2-taktsolja (25:1)
Säkerhet	Deflektor, avgasskydd, säkerhetsbrytare
Luftfilterunderhåll	Rengöring med tvålvatten (inte bensin)
Förgasarejustering	Förinställd på fabriken, lämna till fackman vid behov
Garanti	24 månader

Vanliga frågor - BMT 24 EINHELL

Vilken bensin/oljeblandning ska jag använda för motorgrästrimmer Einhell BMT 24?

Använd en blandning av 25 delar blyfri bensin till 1 del 2-taktsolja (25:1). Använd aldrig ren bensin.

Hur startar jag motorn när den är kall?

1. Ställ omkopplaren på RUN. 2. Sätt choken på CHOKE. 3. Pima förgasaren genom att trycka på primerbollen 10 gånger. 4. Håll i handtaget, tryck in säkerhetsbrytaren och gasa fullt. 5. Dra startsnöret 4 gånger. 6. Flytta choken till START, dra 4 gånger. 7. När den startat, vänta 10 sekunder på START, flytta sedan till RUN.

Hur byter jag ut tråden?

1. Skruva loss knappen på trådhuvudet. 2. Ta bort spolen och fjädern. 3. Linda en nylontråd med diameter 2 mm och längd 4,3 m i två halvor på spolen. 4. Placera ändarna i skårorna. 5. Sätt tillbaka fjädern, spolen, för trådarna genom öglorna. 6. Skruva fast knappen. 7. Klipp tråden till cirka 13 cm.

Motorn startar inte, vad gör jag?

Kontrollera startsekvensen, chokeinställningen, tändstiftets skick (rengör eller byt), bränslefiltret (byt) och luftfiltret (rengör). Om motorn är dränkt, vänta 5 minuter och börja om med choken på RUN.

Vad är skärbredden på BMT 24?

Skärbredden är 38 cm.

Hur rengör jag luftfiltret?

Skruva loss locket, ta bort filtret. Tvätta det endast med vatten och såpa (inte bensin). Lufttorka och sätt tillbaka. Byt ut det om det är skadat.

Vilka viktiga säkerhetsåtgärder finns?

Använd skyddsglasögon, handskar, hörselskydd och stövlar. Håll ett säkerhetsavstånd på minst 15 m från personer och djur. Använd aldrig blad eller metalltrådar. Stäng av motorn innan du lägger ner apparaten.

Hur förvarar jag apparaten under en längre period?

Töm bränsletanken, låt motorn gå på tomgång tills den stannar, rengör apparaten, ta bort tändstiftet, häll en sked 2-taktsolja i cylindern, dra i snöret långsamt, sätt tillbaka tändstiftet. Förvara på en sval och torr plats, borta från antändningskällor.

Kan jag använda blad på BMT 24?

Nej, apparaten är endast konstruerad för ett trådhuvud. Använd aldrig blad, ståltråd eller slagborsttillbehör, det kan orsaka allvarliga skador.

Hur vässar jag trådkniven på deflektorn?

Ta bort trådkniven från deflektorn, sätt den i ett skruvstycke, fila med en plattfil i rätt skärvinkel. Fila alltid i en riktning.

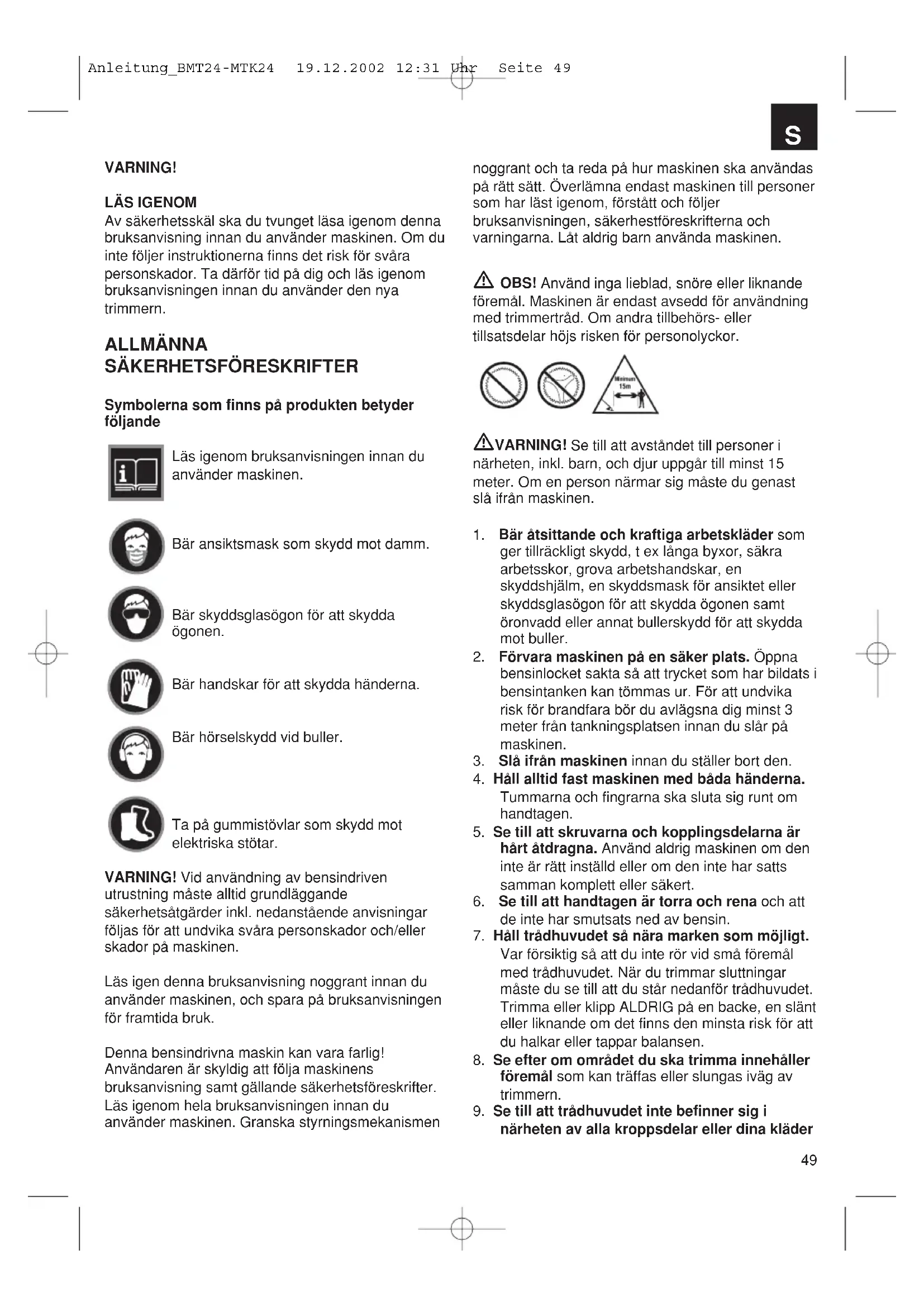

BRUKSANVISNING BMT 24 EINHELL

Av säkerhetsskäl ska du tvunget läsa igenom bruksanvisningen innan du använder maskinen. Om du inte följer instruktionerna finns det risk för svåra personskador. Ta därför tid på dig och läs igenom bruksanvisningen innan du använder den nya trimmern.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Symbolerna som finns på produkten betyder följande

Läs igenom bruksanvisningen innan du använder maskinen.

Bär ansiktsmask som skydd mot damm.

Bär skyddsglasögon för att skydda ögonen.

Bär handskar för att skydda händerna.

Bär hörselskydd vid buller.

Ta på gummistövlar som skydd mot elektriska stötar.

VARNING! Vid användning av bensindriven utrustning måste alltid grundläggande säkerhetsåtgärder inkl. nedanstående anvisningar följas för att undvika svåra personskador och/eller skador på maskinen.

Läs igenom bruksanvisningen.

Denna bensindrivna maskin kan vara farlig! Användaren är skyldig att följa maskinens bruksanvisning samt gällande säkerhetsföreskrifter. Läs igenom hela bruksanvisningen innan du använder maskinen. Granska styrningsmekanismen

noggrant och ta reda på hur maskinen ska användas på rätt sätt. Överlämna endast maskinen till personer som har läst igenom, förstått och följer bruksanvisningen, säkerhetsföreskrifterna och varningarna. Låt aldrig barn använda maskinen.

OBS! Använd inga lieblad, snöre eller liknande föremål. Maskinen är endast avsedd för användning med trimmertråd. Om andra tillbehör eller tillsatsdelar används höjs risken för personolyckor.

VARNING! Se till att avståndet till personer i närheten, inkl. barn, och djur uppgår till minst 15 meter. Om en person närmar sig måste du genast stänga av maskinen.

1. Bär åtsittande och kraftiga arbetskläder som ger tillräckligt skydd, t.ex. långa byxor, säkra arbetsskor, grova arbetshandskar, en skyddshjälm, en skyddsmask för ansiktet eller skyddsglasögon för att skydda ögonen samt öronproppar eller annat bullerskydd för att skydda mot buller.
2. Förvara maskinen på en säker plats. Öppna bensinlocket sakta så att trycket som har bildats i bensintanken kan tömmas ur. För att undvika risk för brandfara bör du avlägsna dig minst 3 meter från tankningsplatsen innan du slår på maskinen.
3. Slå ifrån maskinen innan du ställer bort den.
4. Håll alltid fast maskinen med båda händerna. Tummarna och fingrarna ska sluta sig runt om handtagen.
5. Se till att skruvarna och kopplingsdelarna är hårt åtdragna. Använd aldrig maskinen om den inte är rätt inställd eller om den inte har satts samman komplett eller säkert.
6. Se till att handtagen är torra och rena och att de inte har smutsats ned av bensin.
7. Håll trådhuvudet så nära marken som möjligt. Var försiktig så att du inte rör vid små föremål med trådhuvudet. När du trimmar sluttningar måste du se till att du står nedanför trådhuvudet. Trimma eller klipp ALDRIG på en backe, en sluttning eller liknande om det finns den minsta risk för att du halkar eller tappar balansen.
8. Se efter om området du ska trimma innehåller föremål som kan träffas eller slungas iväg av trimmern.
9. Se till att trådhuvudet inte befinner sig i närheten av alla kroppsdelar eller dina kläder

när du startar motorn eller använder maskinen. Innan du startar motorn måste du kontrollera att trådhuvudet inte kommer i närheten av ett hinder.

1. Slå av motorn innan du kontrollerar snitthöjden.
2. Förvara maskinen åtskilt från brännbara material, som t.ex. varmvattenberedare med bensinmotor, torkskåp för kläder eller spisar med oljeeldning, bärbara radiatorer.
3. Se alltid till att inga föremål ansamlas i skyddskåpan, trådhuvudet eller motorn.
4. Maskinen får endast användas av personer som känner till maskinen och har instruerats om rätt hantering.

LAT BLI FÖLJANDE

1. ANVÄND INGET ANNAT BRÄNSLE än det som rekommenderas i bruksanvisningen. Följ alltid anvisningarna i kapitlet "Bränsle och olja" i denna bruksanvisning. Använd ingen bensin som har blandats felaktigt med tvåtaktsmotorolja. I annat fall finns det risk för varaktiga skador på motorn, vilket innebär att garantin slutar att gälla.
2. RÖK EJ medan du tankar eller använder maskinen.
3. ANVÄND ALDRIG MASKINEN UTAN AVGASRÖR eller utan rätt installerat avgasskydd.
4. RÖR INTE VID AVGASRÖRET, varken med händerna eller kroppen. Håll maskinen så att tummarna och fingrarna sluter sig runt handtagen.
5. STÅ BEKVÄMT NÄR DU ANVÄNDER MASKINEN. Se alltid till att du håller balansen och håll inte maskinen med utsträckta armar eller endast med en hand. Håll alltid maskinen med båda händerna och se till att tummarna och fingrarna sluter sig runt handtagen.
6. LYFT INTE TRÅDHUVUDET ÖVER MARKEN medan maskinen är i drift. Det finns risk för personskador.
7. ANVÄND INTE MASKINEN FÖR ANDRA SYFTEN än för trimning av gräsmattor.
8. ANVÄND INTE MASKINEN FÖR LÅNG TID I ETT STRÄCK: Ta maskinen ur drift då och då.
9. ANVÄND INTE MASKINEN OM DU ÄR PÅVERKAD AV ALKOHOL ELLER DROGER.
10. ANVÄND ENDAST MASKINEN OM SKYDDSKÅPAN OCH/ELLER SKYDDSANORDNINGEN HAR INSTALLERATS OCH ÄR I GOTT SKICK.
11. KOMPLETTERA INTE, TA INTE BORT OCH FÖRÄNDRA INTE NÅGRA BESTÅNDSDELAR TILL DENNA PRODUKT. Det finns risk för personskador och/eller skador på maskinen. Garantin slutar då att gälla.
12. ANVÄND INTE MASKINEN I NÄRHETEN AV ELLER RUNT OMKRING BRÄNNBARA VÄTSKOR ELLER GASER, oavsett om detta är inuti eller utanför byggnader. Det finns risk för explosioner och/eller brand.

BESKRIVNING AV MASKINEN (bild 1a)

1. TRADHUVUD
2. TRIMMERTRAD
3. SKYDDSKAPA
4. STANG
5. HANDTAG
6. VARVTALSREGLAGE
7. TÄNDNINGS-BRYTARE
8. SAKERHETSBRYTARE
9. CHOKE-VRED
10. START-ENHET
11. BRANSLETANK
12. LOCK TILL LUFTFILTER
13. STARTHANDTAG
14. AVGASRÖRSSKYDD
15. FLÖDNINGSKNAPP
16. SKYDDSKAPSMUTTER OCH BULT*
17. ANSLUTNINGSKOPPLING (ENDAST MTK 24)

*Ingår i justeringssetet

KOM IHÅG: ANVÄND INGA LIEBLAD vid dessa modeller.

SÄKERHETSANORDNINGAR

Numren som står framför varje beskrivning motsvarar de nummer som anges på föregående sida, så att det ska vara lättare att lokalisera en viss säkerhetsanordning.

3 SKYDDSKÄPA: Måste monteras för att garantera att inga föremål slungas emot användaren och för att se till att tråden inte är onödigt lång. 14 AVGASRÖRSSKYDD: Förhindrar att händer, kroppen och/eller brännbart material kommer i beröring med det heta avgasröret.

TEKNISKA DATA

	BMT 24 MTK 24
Motortyp Luftkyld 2-takts-kromcylinder Luftkyld 2-takts-kromcylinder
Cylindervolym 24 cm	3	24 cm3
Effekt: 0,6 kW 0,6 kW
Viktutan fyllning 4,5 kg 4,8 kg
Bränslevom 500 ml 500 ml
Stångens langd 112 cm 122 cm
Snittbredd	38 cm 38 cm
Handtag	Delta	Delta
Tändning	elektronisk	elektronisk
Tändstift	TORCH L7 RTC	TORCH L7 RTC
Drivning	Direktdrivning	Centrifugalkoppling
Trådens diameter	2,0 mm	2,0 mm

MONTERINGSANVISNING

- MONTERA HANDTAGET

KOM IHÅG: Detta handtaget är fast vid stången men har vridits ned innan trimmern packades ner.

1. Lossa på vingmuttern och vrid upp handtaget till stångens ovansida. Placera handtaget 16 till 22 cm från manöver-motorkåpan (bild 1b).
2. Lägg på en bricka på skruven.
3. Dra åt vingmuttern på nytt.

- SKYDDSKAPA (bild 2A - 2B)

VARNING! Skyddskåpan måste monteras för att garantera att trimmerns tråd skärs till rätt längd och för att skydda användaren. Skyddskåpan är exakt anpassad till stången. Hjälp eventuellt till med lite kraft.

1. Sätt kåpan (B) på klämman på stången (C).
2. Sätt in bulten (E) och muttern (F) och dra därefter åt.

- Drivaxel (endast MTK 24) (bild 3A-3B) Montera undre stången

1. Ta bort hänganordningen från den undre stången (A). Tryck in spärren (B) medan du skjuter in den undre stången i kopplingen (bild 3A).
2. Släpp spärren (B) och skjut in den undre stången så långt i kopplingen tills spåret (C) snäpper in (bild 3A).
3. Dra åt knoppen (D) i medsols riktning. Kontrollera att knoppen är ordentligt åtdragen

innan du börjar använda trimmern (bild 3B). KOM IHÅG: Innan du börjar jobba med trimmern måste du kontrollera att spärren har snäppt in i spåret och att knoppen har dragits åt. Spåret samt fästet i kopplingen får inte förstoras eller vara nedslitet.

BRÄNSLE OCH OLJA

- BRÄNSLE

Det bästa bränslet är en blandning av normal blyfri bensin och special-tvåtakts-motorolja i blandningsförhållandet 25:1. Blanda bränslet enligt bränsleblandningstabellen.

VARNING! Kör aldrig maskinen med endast ren bensin. I annat fall finns det risk för varaktiga skador på motorn, vilket innebär att garantin för produkten slutar att gälla. Använd aldrig bränsleblandningar som har lagrats längre än 90 dagar. VARNING! Använd ingen tvåtaktsolja med ett rekommenderat blandningsförhållande på 100:1.

Om motorn skadas på grund av otillräcklig smörjning, slutar tillverkarens motorgaranti att gälla.

BLANDA BRÄNSLE

Häll tvåtaktsolja i en lämplig bränslebehållare och fyll därefter på bensin så att den tillförda bensinen kan blandas med oljan. Skaka behållaren så att

bränslet blandas väl.

VARNING! Motorgarantin slutar att gälla vid utebliven smörjning. Blanda bensin och olja i förhållandet 25:1.

- BRÄNSLE-BLANDNINGS-TABELL

BENSIN

Tvåtakts-specialolja

5 liter 200 ml (cc)

Blandning 25 delar bensin på 1 del olja

1 ml = 1 cc

- REKOMMENDERADE BRÄNSLEN

Vissa vanligt förekommande bensinslag har blandats med syremättade ämnen som t.ex. alkohol eller erblandningar för att garantera att kraven på luftens renhetsgrad uppfylls. Motorn fungerar med alla bensinslag som är avsedda för personbilar, inkl. syremättade bensinslag.

ANVISNINGAR OM DRIFT

STARTA MOTORN I KALLT SKICK

KOM IHÅG: För att belastningen på motorn ska hållas så låg som möjligt under start och uppvärmning, ska du skära av den överflödiga trimmer tråden ned till 13 cm längd (bild 5A).

1. Ställ tändningsbrytaren på "RUN (I)" (bild 5B).
2. Maskinen har en choke som kan ställas i tre olika lägen: CHOKE, START och RUN. Ställ choke-reglaget på CHOKE (bild 5C).
3. Spruta in bränsle i förgasaren för att starta motorn. Tryck in flödningsknappen (A) tio gånger (bild 5D).
4. Håll fast handtaget ordentligt, tryck in säkerhetsbrytaren (B), håll den intryckt och tryck samtidigt in gasreglaget (C) till full gas (bild 5E).
5. Dra ut startsnöret en aning tills du känner ett motstånd (ca 10 cm) (bild 5F). För att en tillräcklig tändningsgnista ska uppstå måste du dra snöret snabbt och jämnt. Dra ut startsnöret snabbt och kraftigt sammanlagt fyra gånger.
6. Ställ choke-reglaget på START (bild 5G).
7. Dra ut startsnöret fyra gånger till medan gasreglaget står på full gas (bild 5F).
8. När motorn har startat måste reglaget stå kvar i läge START i 10 sekunder.
9. Ställ därefter choke-reglaget på RUN (bild 5H).
10. Om motorn inte startar måste du upprepa steg 1 till 7.

KOM IHÅG: Om motorn inte startar, fastän du har försökt flera gånger, läs igenom kapitlet "Störningsåtgärder på motorn".

KOM IHÅG: Dra alltid startsnöret rakt ut. Om snöret dras ut i vinkel uppstår en friktionsverkan. På grund av friktion utsätts snöret för slitage vilket innebär att det slits ned snabbare. Håll alltid i starthandtaget när snöret dras tillbaka in i maskinen. Låt aldrig snöret snärta tillbaka när du har dragit det. Det finns risk för att snöret fransar upp sig eller nöts sönder, och att startenheten skadas.

STARTA MOTORN I VARMT SKICK

1. Ställ maskinen på en hård och jämn yta.
2. Ställ tändningsbrytaren på "RUN (I)" (bild 6).
3. Håll fast gashandtaget ordentligt och tryck in gasreglaget till full gas.
4. Dra ut startsnoret snabbt och kraftigt tills motorn startar, men gör inte detta mer än sex gånger.
5. Om motorn inte startar måste du följa anvisningarna under "Starta motorn i kallt skick".

STÄNGA AV MOTORN

Släpp på gasreglaget. Låt motorn köra på tomgångsvarvtal. Tryck in och håll tändningsbrytaren på STOP (bild 6) tills motorn stannar.

ANVISNINGAR OM TRIMNING

- EXTRA SÄKERHETSANORDNINGAR

Innan du använder maskinen måste du ha läst genom ALLA SÄKERHETSANVISNINGAR i denna bruksanvisning en gång till.

VARNING/AKTA

1. OM DU ÄR OSÄKER PÅ LÄMPLIG TRIMNINGSTEKNIK kan du öva vid olika typ av arbeten medan motorn är avstängd.
2. HÅLL ALLTID ARBETSOMRÅDET RENT från föremål som t.ex. burkar, flaskor eller stenar. Om dessa föremål träffas av trimmertråden, finns det risk för att användaren eller andra personer i närheten skadas svårt. Dessutom finns det risk för att maskinen skadas. Om du träffar ett föremål av misstag, MÅSTE DU GENAST STÄNGA AV MOTORN och därefter undersöka maskinen. Använd aldrig maskinen om vissa delar är defekta.
3. TRIMMA ALLTID MED HÖGT MOTORVARVTAL. Låt inte motorn köra med lågt varvtal när du startar upp och trimmar.
4. ANVÄND INTE MASKINEN TILL ANDRA ÄNDAMÅL än att trimma och klippa gräs och ogräs.
5. LYFT ALDRIG TRADHUVUDET över knähöjd medan du använder maskinen.
6. ANVÄND ALDRIG MASKINEN om andra personer eller djur finns direkt i närheten. Se till att avståndet till andra personer och djur uppgår till minst 15 m medan du trimmar eller klipper. Se till att avståndet till andra personer och djur uppgår till minst 30 meter medan du använder trimmern till skärning.
7. När du trimmar sluttningar måste du se till att du står nedanför trimningsenheten. Skär ALDRIG på en backe, en sluttning eller liknande om det finns den minsta risk för att du halkar eller tappar balansen.

MATA FRAM TRIMMERTRÅD

VARNING! Använd ingen ståltråd eller plastbelagd ståltråd till trådhuvudet i din maskin. Det finns risk att användaren skadas svårt. För att ny tråd ska matas fram, behöver du endast köra motorn med full gas och samtidigt "stöta" trådhuvudet mot gräsmattan. Därigenom matas ny tråd ut automatiskt och därefter skär kniven i skyddskåpan av överflödig tråd (bild 7A).

AKTA! För att undvika att stången överhettas måste du då och då ta bort ogräs som har lindats in. Ogräs lindas runt om stången under skyddskåpan (bild 7B). Detta leder till att stången och trådspolen blir heta. Ta bort ogräset med en skruvmejsel eller liknande verktyg.

- OLIKA SKÄRMETODER

Om maskinen är rätt utrustad med skyddskåpa och trådhuvud, så kan den användas till att trimma bort ogräs och högt gräs vid svåråtkomliga ställen, tex längs staket, murar och fundament samt runt om träd. Maskinen kan även användas till "skärning" för att ta bort vegetation som ett förberedande arbete om du vill anlägga en trädgård. Denna metod kan även användas om du vill skära rent på en yta.

KOM IHÅG: Även om du använder maskinen försiktigt, innebär trimning längs fundament, sten- eller betongmurar osv. att tråden slits ned snabbare

än normalt.

TRIMMA / KLIPPA

Pendla med trimmern fram och tillbaka på samma sätt som med en lie. Luta inte på trådhuvudet medan du använder maskinen. Kontrollera gräshöjden på ytan som du skall trimma.

Håll trådhuvudet på samma höjd så att du får en jämn snitthöjd (bild 8A).

TRIMMA PÅ LÅG HÖJD

Luta trimmern en aning framför dig så att trådhuvudets undersida befinner sig över marken och tråden träffar rätt snittställe. Trimma alltid bort ifrån dig. För inte trimmern mot dig.

TRIMMA VID STAKET / FUNDAMENT

Gå långsamt fram med trimmern mot hönsnät, staket av plank, murar av natursten och fundament utan att tråden slår emot hindret. Om tråden slår emot t.ex. stenar, stenmurar eller fundament, kommer den att slitas ner och fransa sig. Tråden går av om den slår emot nät.

TRIMMA VID TRÄD

När du ska trimma runt omkring träd, måste du närma dig långsamt så att tråden inte slår emot stammen. Gå runt trädet och trimma från vänster till höger. För trådens spets fram till gräset eller ogräset och luta sedan trådhuvudet en aning framåt.

VARNING! Var mycket försiktig vid "skärning". Se alltid till att ett avstånd på minst 30 meter finns mellan dig själv och andra personer eller djur.

SKÄRA

I detta sammanhang står "skärning" för all slags borttagning av vegetation som växer på marken. Luta trådhuvudet i ungefär 30 graders vinkel åt vänster. Ställ in handtaget till ett lämpligt läge så att du har maskinen under bättre kontroll medan du jobbar. Använd inte denna metod om det finns risk för att omkringflygande föremål kan skada dig eller andra personer, eller förorsaka materiella skador (bild 8B).

VARNING! Använd inte trimmern till att ta bort föremål från gångstigar och liknande.

Trimmern är en effektiv maskin och små stenar eller andra föremål kan utan vidare slungas iväg 15 meter eller längre. Därigenom finns det risk för personskador och skador på bilar, byggnader och fönster.

KANTSKÄRNINGSFUNKTION (endast MTK 24)

1. Lossa på knoppen (B) genom att vrida den i motsols riktning (bild 8C).
2. Tryck in spärren (A) och vrid stången till avsett läge (bild 8C). Spärren befinner sig vid vridvinkel 90° vänster, 90° höger vid 180° mot normalläge.
3. Fixera den undre stången i avsett läge med hjälp av spärren.
4. Dra åt knoppen (B) i medsols riktning. Kontrollera att knoppen är ordentligt åtdragen innan du börjar använda trimmern (bild 8C).

UNDERHÅLLSFÖRESKRIFTER Bild 9A

A. KORSHANDTAG B. SPOLE C. FJÄDER D. SPINDEL E. KÅPA F. SPÅR G. ÖGLOR H. TRIMMERTRÅD

- BYTA UT TRIMMERTRÅDEN

1. Vrid korshandtaget (A) i motsols riktning och ta sedan av det (bild 9A).
2. Ta av spolen (B) och fjädern (C) från spindeln (D).
3. Ta bort trimmertråden som finns kvar (H).
4. Lägg samman en 4,3 m lång 2-mm-trimmertråd i mitten. Lägg slingan i ett av spoldelarens spår (bild 9B).
5. Linda upp trimmertråden med spänning i medsols riktning enligt beskrivningen (bild 9C). De båda halvterna skiljs åt av spoldelaren. Lämna kvar 15 cm tråd vid ändarna.
6. Fäst varje trådände i ett spår (F) på de motsatta sidorna av spolen (bild 9D).
7. Montera fjädern (C) över spindeln (D). För varje trådände genom en ögla (G) i kåpan (E) (bild 9E).
8. Sätt in spolen i kåpan (E) och för samtidigt tråden genom öglorna (G). Kontrollera att fjädern passar in i spolen (bild 9E).
9. När spolen sitter rätt måste du trycka in den, så att fjädern trycks samman. Dra kraftigt i trådänden (H) för att få ut tråden ur spåren (bild 9F).
10. Tryck in spolen på nytt tills du kan skruva på korshandtaget på spindeln igen (medsols riktning). Dra endast åt korshandtaget för hand (bild 9G).
11. Skär av överflödig tråd till ca 13 cm längd. Detta sänker belastningen på motorn under uppstart

och uppvärmning (bild 5A).

LUFTFILTER

AKTA! Använd aldrig maskinen utan luftfilter. Se till att filtret är rent. Om filtret har skadats måste ett nytt filter sättas in. För detta ändamål ska du kontakta ISC-GmbH.

Rengöra luftfiltret (bild 11 a - 11c)

1. Lossa på de tre skruvarna (A) som håller fast luftfilterlocket. Ta av choke-skjutreglaget (B) och locket (C), och lyft sedan ut filtret (D) ur luftintaget.
2. Tvätta filtret i en tvålösning. ANVÄND INGEN BENSIN!
3. Torka filtret i luften.
4. Sätt in filtret igen. KOM IHÅG: Byt ut filtret om det har förbrukats, rivits sönder eller skadats på annat sätt, eller om det inte längre kan rengöras.

BENSINLOCK / BENSINFILTER

AKTA! Töm bensintanken och tappa över bränslet till en lämplig behållare. Öppna bensintanken långsamt så att ev. tryck kan släppas ut. KOM IHÅG: Kontrollera att inga föremål befinner sig i ventilationsöppningen (A) på bensinlocket (bild 12A).

Bensinfilter:

1. Lyft ut bensinledningen och filtret (B) ur tanken. Använd en ståltråd (C) med en krok eller ett gem (bild 12B).
2. Vrid av bensinfiltret (bild 12C).
3. Byt ut bensinfiltret (D).

KOM IHÅG: Använd aldrig trimmern utan bensinfilter. Det finns risk för maskinskador.

RATT INSTALLING AV FÖRGASAREN

Förgasaren är fabriksinställd på optimal effekt. Om fler inställningar behövs, lämna in din maskin till närmaste serviceställe för småmotorer eller skicka in maskinen till ISC GmbH.

TÄNDSTIFT

1. Elektrodavstånd = 0,635 mm (bild 13)
2. Åtdragningsmoment 12 till 15 Nm. Anslut tändstiftets stickkontakt.

- SLIPA SKYDDSKAPANS KNIV

1. Ta av kniven (E) från skyddskåpan (F) (bild 14).
2. Fäst kniven i ett skruvstäd. Slipa kniven med en platt fil och se till att du inte ändrar på knivens skärkant. Fila endast i en riktning.

FÖRVARA MASKINEN

VARNING! Om du inte följer nedanstående punkter, finns det risk för att förgasarmembranen klibbar samman. Efter längre tids förvaring finns det risk för att maskinen är svår att starta eller att irreparabla skador har uppstått.

1. Följ alla anvisningar som ges i bruksanvisningens kapitel „Underhållsföreskrifter".
2. Rengör motorns, stängens, skyddskåpans och trådhuvudets utsida.
3. Töm bensintanken.
4. Starta motorn om tanken är tom.
5. Låt motorn köra i tomgång tills maskinen stannar. Detta innebär att förgasaren töms på bränsle.
6. Låt motorn svalna (ca 5 minuter).
7. Skruva ut tändstiftet med en tändstiftsnyckel.
8. Fyll på en tesked ren tvåtaktsolja i förbränningskammaren. Dra ut startsnöret långsamt flera gånger, så att de inre delarna oljas in ordentligt. Byt ut tändstiftet.
9. Förvara maskinen på en sval och torr plats och på säkert avstånd från alla slags farokällor som t.ex. oljebrännare, varmvattenberedare och liknande.

- ANVÄNDA MASKINEN EFTER LÄNGRE TIDS FÖRVARING

1. Ta ut tändstiftet.
2. Dra ut startsnöret snabbt och kraftigt för att få ut överflödig olja ur förbränningskammaren.
3. Rengör tändstiftet och justera in elektrodavståndet, eller sätt i ett nytt tändstift med rätt elektrodavstånd.
4. Förbered maskinen för användning.
5. Fyll bensintanken med rätt bensin-oljeblandning. Se efter i kapitlet ”Bränsle och olja”.

STÖRNINGSÅTGÄRDER PÅ MOTORN

STÖRNING MÖJLIG ORSAK STÖRNING SÄTGÄRDER
Maskinen startup inte, Maskinen har ihrer startup men stannar bruksanvis)därefterigen	startats felaktigt Följ anvisingarna i ningen.
	Felaktig inställning Låt en fackman ställa in av förgasarblandningen förgasaren	eller skicka in maskinen till ISC GmbH.
	Tändstiftet är sotigt Rengör tändstiftet, korrigera elektrodvständet eller byt ut tändstiftet.
	Bensinfiltrret är tilläppt Byt ut bensinfiltrret.
Maskinen startup, Choke-reglaget stär men motorn är svag.	fel Ställ på „RUN".
	Luftfiltrret är smutsigt Ta bort filtre, rengör det och sätt sedan in det på nytt.
	Felaktig inställning Låt en fackman ställa in av förgasarblandningen förgasaren	eller skicka in maskinen till ISC GmbH.
Motorn hackar. Felaktig inställning av	Låt en fackman ställa in förgasarblandningen förgasaren erler skicka in maskinen till ISC GmbH.
Maskinen kör oregelbundet. Felaktigt	elektrodvänd Rengör tändstiftet, korrigera i tändstiftet	elektrodvändet aller byt ut tändstiftet.
Maskinen ryker starkt.	Felaktig inställning Låt en fackman ställa in fängas ar faraslandningen aren erler skicka in maskinen till ISC GmbH.
	Felaktig brändslandning	Beakta rätt blandnings Förhällande i brändslet (förhällande 25:1).

Undertecknad förklarar i företagets namn att produkten överensstämmer med följande direktiv och standarder.

Vi lämnar 24 månaders garanti som gäller från inköpsdatum.

Garantin gäller för bristfällig fabrikation eller material- och funktionsfel.

Erforderliga reservdelar och arbetskostnader faktureras ej.

Vi ger ingen garanti för följdskador.

Din kontaktperson vid kundtjänst

GARANTIBEVIS
