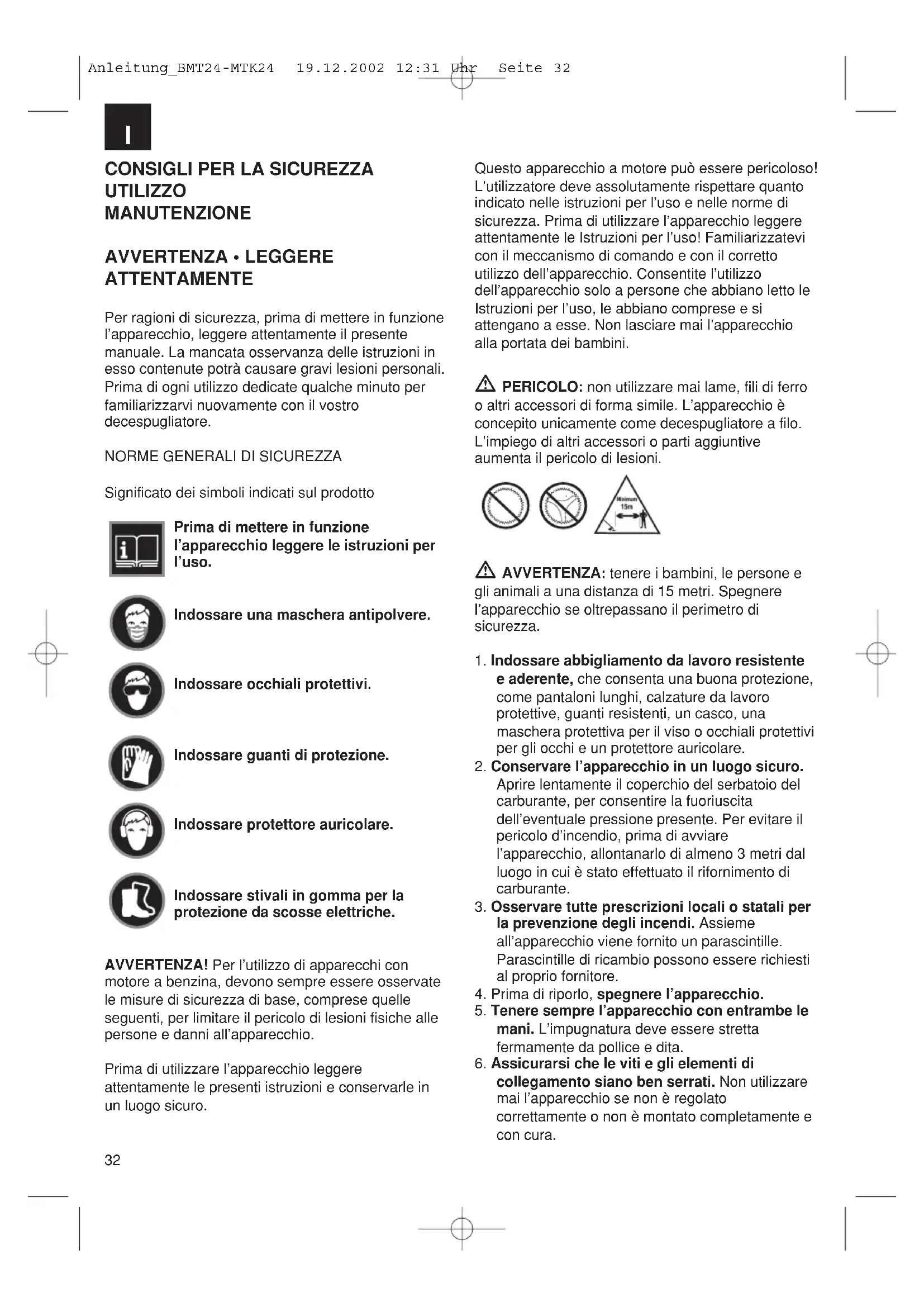

MANUALE UTENTE BMT 24 EINHELL

CONSIGLI PER LA SICUREZZA UTILIZZO MANUTENZIONE

AVVERTENZA · LEGGERE ATTENTAMENTE

Per ragioni di sicurezza, prima di mettere in funzione l'apparecchio, leggere attendamente il presente manuale. La mancata osservanza delle istruzioni inesso contente potracausare gravi lesioni personali. Prima di ogni utilizzo dedicate quale minuto per familiarizzarvi nuovamente con il vostro decespugliatore.

NORME GENERALI DI SICUREZZA

Significato dei symboli indicati sul prodotto

Prima diMETTEREINfunzione I'apparecchio leggere le struzioni per I'uso.

Indossare una maschera antipolverre.

Indossare occhiali protettivi.

Indossare guanti di protezione.

Indossare protettore auricolare.

Indossare stivali in gomma per la protezione da scosse elettriche.

AVVERTENZA! Per l'utilizzo di appearecchi con motore a benzina, devono sempre essere osservate le misure di sicurezza di base, comprese quale seguenti, per limitare il pericolo di lesioni fisiche alle persona e danni all'apparecchio.

Prima di utilizzato l'apparecchio leggere attendamente le presenti istruzioni e conservare in un luogo sicuro.

Questo apparecchio a motore più essere pericoloso! L'utilizzatore deve assolutamente rispetto quanto indicate nelle istruzioni per l'uso e nelle norme di sicurezza. Prima di utilizzato l'apparecchio leggere attendente le Istruzioni per l'uso! Familiarizzatev con il meccanismo di lavoro e con il corretto utilizzato dell'apparecchio. Consentite l'utilizzo dell'apparecchio solo a persona che abbiano letto le Istruzioni per l'uso, le abbiano comprese e si attengano a esse. Non lasciare mai l'apparecchio alla portata dei bambini.

PERICOLO: non utilizzato mai lame, fili di ferro o altri accessori di forma simile. L'apparecchio è concepito unicamente come decespugliatore a filo. L'impiego di altre accessori o parti aggintive augmente il pericolò di lesioni.

AVVERTENZA: tenere i bambini, le personne e gli animali a una distance di 15 metri. Spagnere l'apparecchio se ottrepassano il perimetro di sicurezza.

1. Indossare abbigliamento da lavoro resistente e aderente, che consenta una buona protezione, come pantaloni lunghi, calzature da lavoro protettive, quanti resistenti, un casco, una maschera protettiva per il viso o occhiali protettivi per gli occhi e un protettore auricolare.
2. Conservare l'apparecchio in un luogo sicuro. Apire lentamente il coperchio del serbatoio del carburante, per consentire la fuoriuscita dell'eventuale pressione presente. Per evitare il pericolo d'incendio, prima di avviare l'apparecchio, allontanarlo di almeno 3 metri dal luogo in cui è stato effettuato il rifornimento di carburante.
3. Osservare tutte prescrizioni locali o statali per la prevenzione degli incendi. Assieme all'apparecchio viene fornito un parascintille. Parascintille di ricambio sono essere richiesti al proprio fornitore.
4. Prima di riporlo, spegnere l'apparecchio.
5. Tenere sempre l'apparecchio con entrambe le mani. L'impugnatura deve essere stretta fermamente da pollice e dita.
6. Assicurarsi che le viti e gli elementi di collegamento siano ben serrati. Non utilizzato mai l'apparecchio se non è regolato correttamente o non è montato completeness e con cura.

1

1. Mantenere l'impugnatura in buono stato sulla presenza di residui di carburante e olio.
2. Mantenere la testina portafilo il più vicino possibile al suolo. Fare attenzione a non colpire con la testina portafilo oggetti di piccole dimensioni. Durante il taglio su un perdio positioningarsi a vale della testina portafilo. Non lavorare MAI su una collina o un perdio se è presenteanche solo un rischio minimo di scivolare o di perdere l'equilibrio.
3. Ispezionare la zona di lavoro per eliminare eventuali detriti che durante l'operazione di taglio potrebbero essere colpiti e scagliati verso l'esterno.
4. Tenere qualsiasi parte del corpo e qualsiasi indumento lontano alla testina portafilo durante l'avviamento del motore o il funzionamento dello stesso. Prima di avviare il motore, accertarsi che la testina portafilo non possa trovarsi a contatto con ostacoli di qualsiasi genere.
5. Spagnere il motore prima di controllare le condizioni del filo.
6. Conservare l'apparecchio lontano da materiale infiammabile, come riscaldatori di acqua con motore a benzina, asciugatori o fornì con combustione a nafta, riscaldatori portatili ecc.
7. Pulire regolarmente, il deflettore, la testina portafilo e il motore da detriti vari accumulati.
8. L'apparecchio deve essere utilizzato da persone adulte e correttamente istruite.

COMPORTAMENTI DA EVITARE

1. NON UTILIZZARE MAI TIPI DI CARBURANTE DIVERSI da quello indicate nel presente manuale.Seguire sempre le struzioni fornite nella sezione,Combustibile e lubrificazione del presente manuale.Nonutilizzare benzina non miscelata correttamente con olio per motori a due tempi,poiché ciò potrebbe causare danni irreparabili al motore con la seguente decadenza della garanzia del produttore.
2. NON FUMARE durante il rifornimento di carburante o l'azionamento dell'apparecchio.
3. NON UTILIZZARE MAI L'APPARECCHIO SENZA MARMITTA e relativa protezione installata correttamente.
4. NON TOCCARE LA MARMITTA, né con le mani, né con il corpo. Tenere sempre l'apparecchio con le due mani in modo tale che l'impugnatura sia circondata da pollice e dita.
5. NON UTILIZZARE MAI L'APPARECCHIO IN POSIZIONI SCOMODE, con un equilibrio instabile, con le braccia tese o con una mano sola. Durante l'utilizzo tenere sempre

l'apparecchio con entrambe le mani in modo tale che l'impugnatura sia circondata da pollice e dita.
6. NON SOLLEVARE LA TESTINA PORTAFILO SOPRA IL LIVELLO DEL SUOLO quando l'apparecchio è in funzione. Pericolo di lesioni!
7. NON UTILIZZARE L'APPARECCHIO PER SCOPI DIFFERENTI DA QUELLI PREVISTI,cioe il taglio dell'erba nei prati o nei giardini.
8. EVITARE DI UTILIZZARE L'APPARECCHIO PER LUNGO TEMPO SENZA INTERRUZIONE. Spegnerlo di tanto in tanto.
9. L'APPEARCCHIO NON DEVE ESSERE UTILIZZATO DA PERSONE SOTTO INFLUSSO DI ALCOOL O DI DROGHE.
10. AZIONARE L'APPARECCHIO CON IL DEFLETTORE INSTALLATO E IN BUONOSTATO.
11. NON AGGIUNGERE, RIMUOVERE O MODIFICARE NESSUN COMPONENTE DI QUESTO PRODOTTO. Ciò potrebbe provocare lesioni alle persone o danni all'apparecchio con la consequente decidenza della garanzia del produttore.
12. NON AZIONARE L'APPARECCHIO IN PROSSIMITA DI LIQUIDI INFIAMABILI, sua all'interno, sua all'esterno di edifici. Un tale comportamento potrebbe causare un'esplosion e/o un incendio.

DESCRIZIONE DELL'APPARECCHIO

(Fig 1a)

1. TESTINA PORTAFILO
2. FILO DI TAGLIO
3. DEFLETTORE
   4.ASTA
4. IMPUGNATURA
   6.LEVA DEL GAS
5. INTERRUTTORE DI ACCENSIONE
6. Interruttore di sicurezza
   9.LEVETTA DELL'ABIA
7. Scatola dello starter
8. SERBATOIO CARBURANTE
9. COPERCHIO FILTRO DELL'ARIA
10. MANOPOLA DI AVVIAMENTO
11. PROTEZIONEMARMITTA
12. PULSANTE ARRICCHITORE
13. VITE, DADO E RONDELLE DI FISSAGGIO DEL DEFLETTORE*

14. Innesto di accoppiamento (solo MTK 24)

15. Compreso nel set in dotazione

NOTA: su questi modelli NON UTILIZZARE LAME.

DISPOSITIVIDISICUREZZA

I numero che precedono le descrizioni corrispondono ai numero della pagina precedente per facilitare l'identificazione degli elementi di sicurezza.

3 DEFLETTORE: delve essere installato per evitare la proiezione di detriti contro l'utilizzatore e limitare la lunghezza del filo.
14 PROTEZIONE MARMITTA: impedisce che mani, corpo e/o materiali inflammabili vengano a contatto con la marmitta calda.

SCHEDA TECHNICA

	BMT 24 MTK 24
Tipodi motore Cilindro a 2 tempi cromato con Cilindro a 2 tempi cromato con raffreddamento ad aria raffreddamento ad aria
Cilindrata 24 cm	3	24 cm³
Potenza 0,6 kW 0,6 kW
Peso a secco 4,5 kg 4,8 kg
Capacità serbatoio carburante 50 cl 50 cl
Lunghezza asta 112 cm 122 cm
Larghezza di taglio 38 cm 38 cm
Impugnatura	Delta	Delta
Accensione	elettronica	elettronica
Candela	TORCH L7 RTC	TORCH L7 RTC
Trasmissione	diretta	Innesto centrifugo
Filo di taglio di nylonø	2,0 mm 2,0 mm

1

ISTRUZIONI DI MONTAGGIO

MONTAGGIO DELL'IMPUGNATURA

NOTA: l'impugnatura Delta è fissata sull'asta, ma è stata rivolta verso il basso per comodità d'imballaggio.

1. Sbloccare la manopola di regolazione e ruotare l'impugnatura verso la parte superiore dell'asta di comando. Posizionare l'impugnatura tra 16 e 22 cm alla leva del gas (fig. 1b).
2. Serrare nuovamente la manopola di regolazione.

DEFLETTORE (Fig. 2a - 2b)

AVVERTENZA: il montaggio del deflettore è indispensable per regolare correttamente la lunghezza del filo e proteggere l'utilizzatore.

Il deflettore si fissa con precisione sull'asta di lavoro. Eventualmente esercitare una certa pressione.

1. Posizione are il deflettore (B) sulla forcella sull'asta (C).
2. Inserire il bullone (E) e il dato (F) e serrarli.

Albero motore (solo MTK 24)

Montaggio dell'impugnatura inferiore

1. Togliete il dispositiivo di fissaggio dall'impugnatura inferiore (A). Premete la leva di sbloccaggio (B) nelle inseite l'impugnatura inferiore nell'inesto (Fig. 3A).
2. Mollate la leva di sbloccaggio (B) e spingete l'impugnatura inferiore nell'innesto fino a quando la fessura (C) scatti in posizione (Fig. 3A).
3. Serrate bene la manopola (D) ruotandola in senso orario. Controllate che la manopola sia ben serrata prima di iniziare a lavorare (Fig. 3B).

ATTENZIONE Prima di iniziare a lavorare accertatevi che la leva di sbloccaggio sa scattata in posizione nella fessura e che la manopola si ben serrata. La fessura e la sede nell'accoppiamento non devono essere né allargate né consumate.

CARBURANTE E LUBRIFICAZIONE

CARBURANTE

Utilizzare una miscela di benzina normale perché piombo e olio 25:1 per motori a due tempi. Miscelare rispetto le proporzioni indicate nella Tabella di miscela carburante.

AVVERTENZA: Non utilizzato mai benzina pura. Ciò potrebbe causare danni irreparabili al motore con la consequencesc decidenza della garanzia del produttore. Non utilizzato mai miscela di carburante conservata per più di 90 giorni.

AVVERTENZA: Non utilizzato un olio per motori a due tempi con un rapporto di 100:1. Ciò potra causare una lubrificazione insufficiente e la consequente decadenza della garanzia del produttore.

- MISCELA DEL CARBURANTE

Versare prima l'olio in un recipiente appropriato per carburanti e quando la benzina affinché quest's ultima possa miscelarsi con l'olio. Per ottenera una buona miscela scuotere il recipiente.

AVVERTENZA: in caso di lubrificazione insufficiente la garanzia sul motore decade. La benzina e l'olio devono essere miscelati con un rapporto di 25:1.

- TABELLA DI MISCELA DEL CARBURANTE BENZINA 2 tempi,

benzina/olio 25:1

5 litri 200 ml (cc)

Proporzioni della miscela 25 parti di benzina per 1 parte diolio

1 ml = 1 cc

- TCARBURANTI RACCOMANDATI

Alcuni tipi di carburante comuni contengono additivi ricchi di ossigeno come alcool o composti di etere, per consentire il rispetto delle norme antinquamento. Il motore Talon funziona perfettamente con qualsiasi tipo di benzina per auto, comprese quale arricchite con ossigeno.

AVVIAMENTO DEL MOTORE A FREDDO

NOTA: per evitare un sovraccarico del motore durante l'avviamento e il riscaldamento, ridurre la lunghezza del filo a 13 cm (fig. 5A).

1. Posizione l'interruttore di accensione su „RUN ()^u (fig. 5B).
2. L'apparecchio è dotato di una levetta dell'aria a
3. posizioni: CHOKE, "START, "e RUN, Spostare la levetta dell'aria su CHOKE, " (fig. 5C).
4. Per avviare l'apparecchio iniettare carburante nel carburatore. Premere il pulsante d'innesco (A) dieci volte (fig. 5D).
5. Afferrate saldamente l'impugnatura, tenete premuto l'interruttore di sicurezza (B) e contemporaneamente la leva del gas (C) a massimo regime (Fig. 5E).
6. Tirare dolcamente la corda di avviamento fino a quando si rileva resistenza (circa 10 cm) (fig. 5F). Un colpo secco e regolare è necessario per create una forte scintilla di accensione. Tirare la

1

corda dell'avviamento velocemente e con forza per quattro volte.

1. Spostare la levetta dell'aria su START , (fig. 5G).
2. Tirare nuovamente per quattro volte la corda di avviamento nelle leva del gas è completeness aperta (fig. 5F).
3. Quando il motore si avvia, rimanere per 10 secondi su START .
4. Spostare la levetta dell'aria su RUN , (fig. 5H).
5. Premere la leva del gas, per ridurre la regolazione.
6. Se il motore non si avvia, ripetere la sequenza delle operazioni da 1 a 7.

NOTA: se sono了很多i tentevoli il motore non si avvia, leggere la sezione «Riparazione guasti motore'.

NOTA: tirare sempre la corda di avviamento in linea retta. Se viene tirata ad angoloessa toccherà l'occhiello, con la seguente usura più rapida della corda stessa. Tenere sempre saldamente I'impugnatura della corda durante l'avolgimento di quest'slima. Non lasciare mai che la corda si avvolga da sola quando è completamente estratta. Essa potrebbe sfilarsi o usurarsi e inoltre provocare danni all'impianto di avviamento.

AVVIAMENTO DEL MOTORE A CALDO

1. Mettete l'apparecchio su una superficie piana e stabile.
2. Spostare la levetta dell'aria su START ^ (fig. 6).
3. Tenere saldamente la manopola del gas e premere la leva del gas fino alla posizione FULL.
4. Tirare velocemente e con forza la corda di avviamento fino a quando il motore si avvia, ma non più di sei volte. Lasciare la leva del gas nella posizione FULL, fino a quando il motore funziona alla intoppi.
5. Se il motore non si avvia, posizionare la levetta dell'aria su RUN „-e tirare la corda di avviamento alla 5 volte. Se non si avvia neanche dopo que this operatione, molto的概率mente è «ingolfato». Attendere 5 minutie e ripetere la sequenza di operazioni con la levetta dell'aria su RUN „-e la leva del gas completeness aperta.

ARRESTO DEL MOTORE

Rilasciare la leva del gas. Lasciare che il motore torni a girare a vuoto. Spostare l'interruttore su "STOP" (fig. 6).

ISTRUZIONI PER IL TAGLIO

• CONSIGLI ADDIZIONALI PER LA SICUREZZA Prima di mettere in funzione l'apparecchio, leggere attendamente più una volta TUTTI I CONSIGLI PER LA SICUREZZA contenuti nel presente manuale.

ATTENZIONE/PRUDENZA

• SE NON AVETE PARTICOLARE FAMILIARITA CON LE TECNICHE DI TAGLIO, esercitatevi con il MOTORE in posizione OFF (spento).
• RIPULIRE SEMPRE LA ZONA DI LAVORO eliminando oggetti quali lattine, bottiglie, pietre ecc. Infatti, se l'apparecchio verrà a contatto con tali oggetti, quosti potrebbero venire scagliati contro l'utilizzatore o le persone presenti provocando gravi lesions fisiche o danni all'apparecchio stesso. Se un oggetto viene colpito accidentally, SPEGNERE IMMEDIATEAMENTE IL MOTORE e controllare l'apparecchio. Non azionare mai l'apparecchio se presenta parti difettose.
  FALCIARE O TAGLIARE SEMPRE CON IL MOTORE AL MASSIMO DEI GIRI. Durante l'avvamento e il taglio non lasciare che i giri del motore scendano al minimo.
• UTILIZZARE L'APPARECCHIO SOLO PER GLI SCOPI PREVISTI, cuz per tagliare prati ed erbace.
• Quando l'apparecchio è in funzione NON SOLLEVARE MAI LA TESTINA PORTAFILO al disopra del ginocchio.
• NON AZIONARE L'APPARECCHIO se nelle vicinanze sono presenti altre persone o animali. Durante il taglio dell'erba Maintainere sempre una distanza minima di 15 metri tra di voi e le altre persone o animali presenti. Durante il TAGLIO RASO TERRA Maintainere sempre una distanza minima di 30 metri tra di voi e le altre persone o animali presenti.

Durante il taglio su un perdio posizionarsi a valle rispetto alla testina portafilo. Non lavorare MAI su una collina o un perdio se sussiste ancche solo un rischio minimo di scivolare o di perdere l'equilibrio.

AVANZAMENTO DEL FILO DI TAGLIO

AVVERTENZA: per la testina portafilo non

utilizzare filo di ferro o filo di ferro plastificato.

Cio potrebbe causare gravi lesioni all'utilizzatore.

Per far avanzare il nuovo filo, far funzionare il motore a piano regime e «premere» la testina portafilo contro il prato. In quello modo il filo viene liberato

automaticamente e il coltello nel deflettore tagliera il filo inccesso (fig. 7A).

ATTENZIONE: rimuovere periodicamente, con l'aiuto di un cacciavite lo di un attrezzo simile, i residui di erba che si insinuano tanto il deflettore, attorno all'asta, per evitare il surriscaldamento (fig. 7B). Ciò impedisce all'asta di raffreddarsi correttamente.

TECnicHE DI TAGLIO

Se l'apparecchio è equipaggiato in modo corretto con deflettore e testina portafilo, sare possibile tagliare erbace e erba troppo alta in puniti di dificile accesso come lungo recinti, muri e fondamenta e attornoagli alberi. L'apparecchio èanche utilizzabile per tagliare a raso terra la vegetazione per il migliorale allestamento di un giardino o per ripulire una determinata zona.

NOTA:anche facendo molta attenzione durante l'utilizzo, il taglio attorno a fondamenta, a muri in mattoni o pietra provochera un'usura del filo superiore alla norma.

TAGLIO RASO TERRA/FALCIATURA

Far oscillare l'apparecchio da un lato all'altro con un movimento simile a quello di una falce. Non inclinare la testina portafilo durante quello movimento.

Controllare l'altezza di taglio per l'area da tagliare. Tenere la testina portafilo alla stessa altezza in modo tale da ottenere un taglio regolare (fig. 8A).

RIFINITURA BASSA

Tenere l'apparecchio leggermente inclinato affinché la parte inferiore della testina portafilo si trovi al disopra del suolo e che il filo tagli all'altezza giusta. Il taglio deve avvenire sempre nella direzione opposta a quella in cui si trovale l'utilizzatore. Quest'ultimo non deve mai tirare l'apparecchio verso di sé.

Avvicinarsi lentamente a recinti grigliati, con picchetti, a muri in pietra e fondamenta, per tagliare vicino ad essi senza rischiare di colpire l'ostacolo con il filo. Se il filo viene a contatto con muri in pietra, mattoni o fondamenta si spezzerà o si strangerà. Se il filo colpisce il recinto, si spezzerà.

TAGLIO ATTORNO AGLI ALBERI

Per tagliare attornoagli alberi, avvincare lentamente l'apparecchio affinché la corteccia non venga toccata. Girare attorno all'albero tagliando da sinistra verso destra. Tagliare l'erba con la punta del filo e inclinarere leggermente in avanti la testina portafilo.

AVVERTENZA: osservare un'estrema prudenza durante il TAGLIO RASO TERRA. Durante quello tipo di operazione Maintainere sempre una distance minima di 30 metri tra di voi e le altre persono o animali presenti.

TAGLIO RASO TERRA

Il taglio raso terra consiste nell'eliminare tutte la vegetazione fino al suolo. Per eseguire esta operazione, inclinarare la testina portafilo con un angolo di circa 30^ verso sinistra. Regolando di conseguenza l'impugnatura sare possibile controllare al meglio l'apparecchio. Non eseguire l'operazione quando esiste il rischio di scagliare oggetti che potrebbero ferire l'utilizzatore, le persone presenti o provocare danni materiali (fig. 8B).

AVVERTENZA: NON UTILIZZARE

L'APPARECCHIO COME UNA SCOPA! Mai

inclinare la testina portafilo per spazzare via dai sentieri oggetti che intralciano il cammino. Il vostro decespugliatore è uno strumento potente in grado di scagliare qualsiasi oggettto a una distanza di 15 metri e altre, provocando lesioni fisiche e danni materiali ad auto, abitazioni e finestre situate nelle vicinanze.

Funzione di taglio dei bordi (solo MTK 24)

1. Allentate la manopola (B) ruotandola in senso orario (Fig. 8C).
2. Premete la leva di sbloccaggio (A) e ruotate l'impugnatura nella posizione desiderata (Fig. 8C). Le fessure di serraggio si trovano ad un angolo di rotazione di 90^ a sinistra, 90^ a destra e 180^ rispetto alla posizione normale.
3. Bloccate l'impugnatura inferiore nella posizione desiderata servendovi della leva di sbloccaggio.
4. Serrate bene la manopola (B) ruotandola in senso orario. Controllate che la manopola sia ben serrata prima di iniziare a lavorare (Fig. 8C).

1

ISTRUZIONI PER LA MANUTENZIONE

Fig. 9A

A. MANOPOLA
B. BOBINA
C. MOLLA
D. ALBERO
E. SCATOLA
F. FESSURA
G.OCCHIELLI
H. FILO DI TAGLIO

SOSTITUZIONE DEL FILO DI TAGLIO

1. Ruotare la manopola (A) in senso ANTIORARIO, ed estrarla (fig. 9A).
2. Rimuovere la bobina (B) e la molla (C) dall'albero (D).
3. Estrarre il filo di taglio ancorta presente (H).
4. Piegare in due parti un filo con diametro di 2 mm e lunghezza 4,3 m. Posizionare la parte centrale in una fessura del disco divisore della bobina (fig. 9B).
5. Avvolgere in senso orario il filo di taglio, mantenendo una certa tensione, come illustrato (fig. 9C), e con ciascuna delle metà del filo separata dal disco divisore della bobina. Avvolgere fino a quando si ottengono due estremità di 15 cm.
6. Fissare ciascuna estremita del filo in una fessura (F) sui lati oppositi dell'albero (fig. 9D).
7. Montare la molla (C) sull'albero (D). Far passare ciascuna delle estremita del filoattraverso un occhiello (G) nella scatola (E) (fig. 9E).
8. Introduire la bobina nella scatola (E) e introdurre contemporaneamente il filo negli occhielli (G). Assicurarsi che la molla sia inserita nella bobina (fig. 9E).
9. Se la bobina si trovava in posizione corretta, premerla per comprimere la molla. Tirare con forza ciascuna estremita del filo (H), per sbloccarlo delle fessure (fig. 9D).
10. Premere ulteriormente sulla bobina sino a quando sera possibile avvitare la manopola IN SENSE ORARIO sull'albero. Eseguire il serraggio della manopola solo a mano (fig. 9G).
11. Tagliare il filo in eccedenza lasciandone circa 13 cm. Questa operazione consentirà di ridurre il carico sul motore durante l'avviamento e il riscaldamento (fig. 5A).

FILTRO DELL'ARIA

ATTENZIONE: non azionare il decespugliatore
senza il filtrlo dell'aria installato. Mantenerlo pulito. Se
danneggiato, dovra essere sostuito.

Pulizia del filtro dell'aria (fig 11a - 11c):

1. Allentate le 3 viti (A) con le quali è fissato il coperchio del filtrò dell'aria, togliete lo scorrevole del choke (B), togliete il coperchio (C) ed estraete il filtrò alla bocca di entrata dell'aria (D).
2. Lavare il filtro con acqua e sapone. NON UTILIZZARE BENZINA!
3. Asciugare il filtro all'aria.
4. Rimettere il filtro in posizione. NOTEA: sostuire il filtrlo se usurato, lacerato o danneggiato o quando non è più possibile pulirlo.

TAPPO DEL SERBATOIO CARBURANTE/FILTRO DEL CARBURANTE

ATTENZIONE: prima di eseguire questa operazione, estrarre il carburante dall'apparecchio e versarlo in un contentatore appropriato. Aprire il tappo lentamente per consentire la riduzione della pressione eventualmente presente nel serbatoio del carburante.

NOTA: assicurarsi che nel foro di sfiato sul tappo del serbatoio carburante non sua presente sporcizia (fig. 12A).

Filtro del carburante:

1. Rimuovere la tubazione del carburante e il filtrlo (B) dal serbatoio, mediante un filo in acciaio (C) con gancio o con un fermaglio (fig. 12B).
2. Estrarli ruotandoli (fig. 12C).
3. Sostituire il filtro del carburante (D).

NOTA: non azionare il decespugliatore perché ilhetto del carburante installato. Ciò potrebbe causare danni del motore.

- REGOLAZIONE CORRETTA DEL CARBURATORE

Il carburatore è stato regolato presso lo stabilimento del produttore per un rendimento ottimale. Se fosso necessarie ulteriori regolazioni, portate il vosto appearecchio nel più vicino centro di assistenza.

1

- CANDELA

1. Distanza tra gli elettrodi = 0,635 mm (fig. 13)
2. Coppia di serraggio da 12 a 15 Nm. Collegare il cappuccio della candela.

AFFILATURA DEL COLTELLO DEL DEFLETTORE

1. Estrarre il coltello (E) dal deflettore (F) (Fig. 14).
2. Posizione are il coltello in una morsa da banco. Affilare il coltello con una lima piatta facendo attenzione a rispetto l'angolo di taglio. Limare sempre in un'unica direzione.

- RIATTIVAZIONE DELL'APPARECCHIO DOPO UN PERIODO D'IMMAGAZINAGGIO

1. Rimuovere la candela.
2. Tirare la corda di avviamento velocamente e con forza per eliminare l'olio inccesso alla camera di combustione.
3. Pulire la candela e regolare la distanza tra gli elettrodi oppure installare una nuova candela con la distanza tra gli elettrodi corretta.
   4.Prepare r'apparecchio per l'utilizzo.
4. Riempire il serbatoio del carburante con la corretta miscela di benzina-olio. Vedere la sezione «Carburante eolio».

- IMMAGAZZINAGGIO DELL'APPARECCHIO

AVVERTENZA: la mancata osservanza dei punti seguenti potrebbe provocare la formazione di vernice nel carburatore rendendo più difficoltoso l'avviamento o causando danni irreparabili.

1. Seguire tutte leindicazioni presenti nella sezione «Istruzioni per la manutenzione» del presente manuale.
2. Pulire la parte esterna del motore, il gruppo dell'albero di trasmissione, il deflettore e la testina portafilo.
3. Svuotare il serbatoio del carburante.
4. Dopo ave svuotato il serbatoio, avviare il motore.
5. Lasciare girare il motore a vuoto fino all'arresto per eliminare dal carburatore il carburante residuo.
6. Lasciare raffreddare il motore (circa 5 minuti).
7. Rimuovere la candela con una chiave per candele.
8. Versare un cucchiaino da te di olio per motori a due tempi nella camera di combustione. Tirare lentamente, più volte la corda di avviamento, per lubricare le parti interne. Sostituire la candela.
9. Conservare l'apparecchio in un luogo fresco e asciutto, lontano da fonti di accensione come un bruciatore di nafta, un riscaldatore di acqua, ecc.

RISOLUZIONE DEI PROBLEMI DEL MOTORE

PROBLEMA POSSIBLE CAUSA MISSURA DA ADOTTARE
L'apparecchio non si avvia Procedureoppure si avvia ma non funziona. nell'è	di avviamento sbagliata.Seguire le indicazioni fornite
	Regolazione sbagliata della miscela nel carburatore. da un centro di assistenza autorizzato.
	Candela sporca Pulire la candela, correggere la distance tra gli elettro di osistutire la candela.
	Filtro del carburante intasato Sostituire il filtr del carburante.
L'apparecchio si avvia ma il Regolazionemotore non ha sufficiente potenza. è	ione sbagliata della I Mettere la leva inietta dell'aria. posizione RUN.Parascintille sporco Sostituire il parascintille. Filtro dell'aria sporco Estrarre il filtr, pulirlo e rimetterlo in posizione.
	Regolazione sbagliata della Fare regmiscela nel carburatore. un centro di
Il motore si ferma.	Regolazione sbagliata della Fare regmiscela nel carburatore. da un centro
Il motore non ha spintadurante il funzionamento.
Il motore funziona in modo Distanzairregolare.	sbagliata tra gli Pulire la candela, correggere la distance tra gli elettro di osistutire la candela.
Il motore fuma in modo excessivo.	Regolazione sbagliata della miscela nel carburatore. un centro di
	Miscela di carburante sbagliata.
	Utilizzare la miscela di carburante corretta(proportione 25:1).

WAARSCHUWING · GELIEVE TE LEZEN

Il sottoscritto dichiar a nome della ditta la conformità del prodotto con le direttive e le norme seguenti.

La garanzia inizia con il giorno dell'acquisto e viene concessa per 24 mesi per errori di produzione oppure per difetti del materiale e del funzionamento. I ricambi necessari e la relativa manodopera non vengono addebitati.

Non viene concessa garanzia per i danni seguenti.

Il responsabile del servizio assistenza

GARANTIE

I-22070 Beregazzo (Co)

Tel. [phone], Fax [phone]

Einhell Skandinavia

S Bergsoevej 36

NDK-8600 Silkeborg

Tel. [phone], Fax [phone]

Con riserva di apportare modifiche tecniche
