BRUKSANVISNING TCSM 2531 U EINHELL

11. Faststående anslagsskinne

18. Faststående savbord

Produktets varenummer

Produktets identnummer

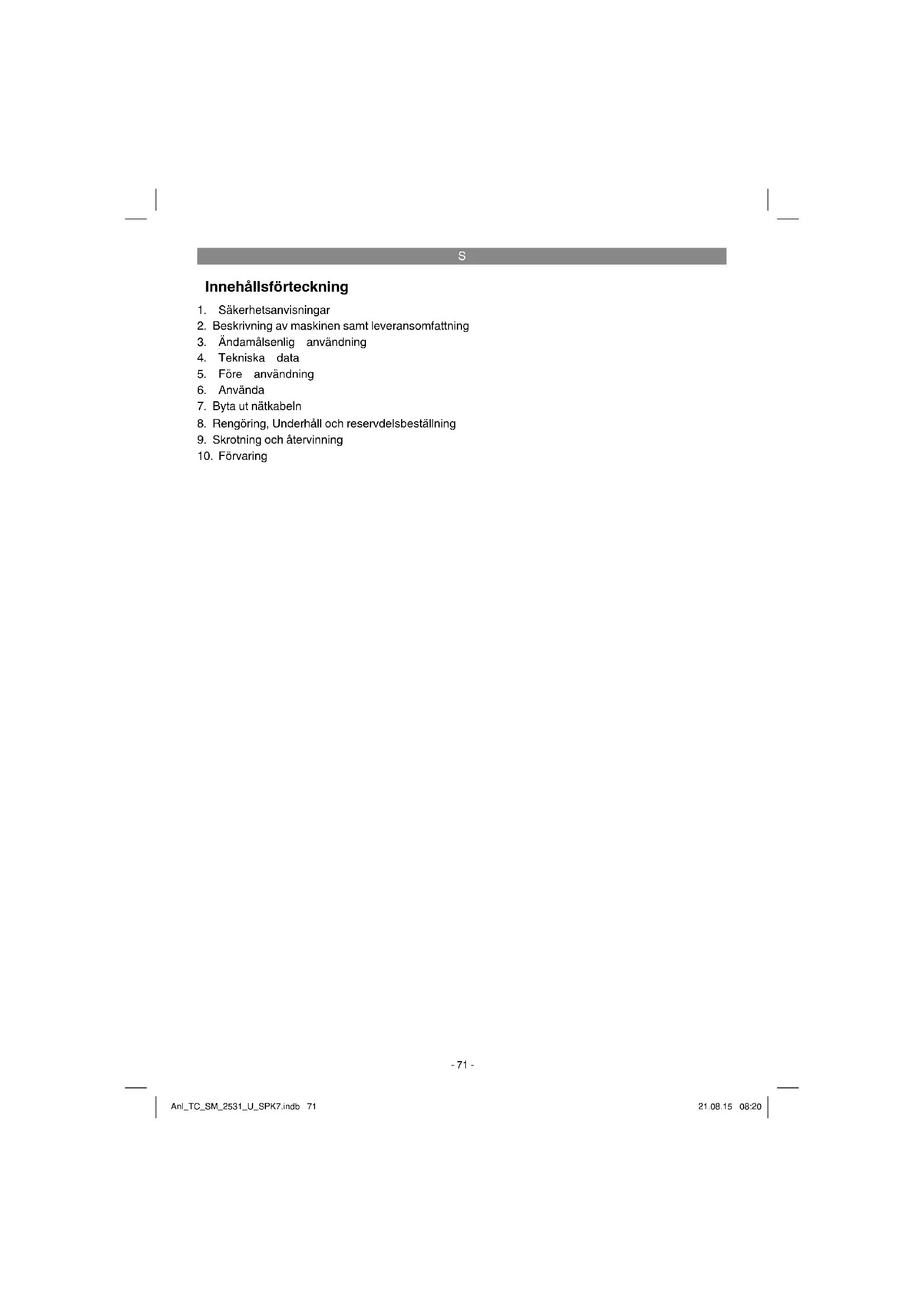

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

8. Rengöring, Underhåll och reservdelsbeställning

9. Skrotning och återvinning

Fara! Läs igenom bruksanvisningen för att sänka risken för skador Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! Obs! Risk för skador! Grip inte in i den roterande sågklingan. Varning! Den förskjutbara anslagslisten har fästs med en vingmutter. Inför geringssågning (med lutat såghuvud eller vridbart sågbord med vinkelinställning) ska de förskjut- bara anslagslisterna fi xeras i ett yttre läge. Inför 45° kapsågning åt vänster ska vänster anslagslist skjutas utåt och därefter skruvas fast. Inför 90° kapsågning ska den förskjutbara anslagslisten skruvas fast i det inre läget. Anl_TC_SM_2531_U_SPK7.indb 72Anl_TC_SM_2531_U_SPK7.indb 72 21.08.15 08:2021.08.15 08:20S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Särskilda instruktioner för laser Obs! Laserstråle Titta inte in i strålen Laserklass 2 VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 Ǹ: 650 nm; P

Titta inte direkt på strålen.

Rikta aldrig laserstrålen mot reflekterande ytor och personer eller djur. Även en laser- stråle med låg effekt kan skada ögonen.

Obs! Om arbetssätten som tillämpas avviker från dem som beskrivs här, finns det risk för farlig exponering av strålningen.

Ta ut batterierna om kapsågen inte ska an- vändas under längre tid.

Det är inte tillåtet att göra några ändringar på lasern för att höja laserns effekt.

Tillverkaren övertar inget ansvar för skador som har uppstått av att säkerhetsanvisningar- na har missaktats.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-3)

4. Maskinens överdel

6. Rörligt skydd för sågklinga

17. Vridbart sågbord

24. Fixeringsskruv för dragstyrning

26. Fixeringsskruv för sågstöd

27. Räffl ad skruv för begränsning av sågdjup

28. Anslag för begränsning av sågdjup

36. Utfällbar skjutbygel

37. Strömbrytare för laser

100 Underställ komplett 101 Övre tvärbalk 102 Övre längsbalk 103 Undre tvärbalk 104 Undre längsbalk 105 Stativben överdel 106 Stativben underdel 107 Gummifot

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Drag-, kap- och geringssåg

Fjäderbricka (36 st)

3. Ändamålsenlig användning

Drag-, kap- och geringssågen används till kap- ning av trä och träliknande material med hänsyn till maskinens storlek. Sågen är inte avsedd för sågning av ved. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Endast passande sågklingor får användas till denna maskin. Alla typer av delningsklingor får inte användas. Till maskinens ändamålsenliga användning hör också att säkerhetsanvisningarna samt monte- ringsanvisningar och driftanvisningar i bruksan- visningen ska följas. Personer som använder och underhåller mas- kinen måste känna till utrustningens funktioner och ha instruerats om eventuella faror. Dessutom måste gällande arbetarskyddsföreskrifter följas exakt. Övriga allmänna regler för arbetsmedi- cinska och säkerhetstekniska områden ska även beaktas. Om maskinen ändras leder detta till att tillver- karens ansvar för därutav resulterande skador upphör att gälla. Trots ändamålsenlig användning kan särskilda kvarstående riskfaktorer inte uteslu- tas helt. På grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift:

Risk för skador om personer rör vid sågklin- gan inom ej skyddat sågningsområde.

Risk för skärskador vid ingrepp i den roteran- de sågklingan.

Risk för att arbetsstycken eller delar slår till- baka.

Risk för att sågklingan bryts sönder.

Risk för att defekta hårdmetalldelar slungas ut från sågklingan. Anl_TC_SM_2531_U_SPK7.indb 74Anl_TC_SM_2531_U_SPK7.indb 74 21.08.15 08:2021.08.15 08:20S

Risk för hörselskador vid otillräckligt buller- skydd.

Risk för hälsofarliga emissioner av trädamm vid användning inom slutna utrymmen.

Hårdmetallsågklinga .........ø 254 x ø 30 x 3,0 mm Antal tänder .................................................... 48 Svängningsområde .......................-45° / 0°/ +45° Geringssågning åt vänster: ................... 0° till 45° Sågbredd vid 90° ............................305 x 75 mm Sågbredd vid 45° ............................210 x 75 mm Sågbredd vid 2 x 45° (dubbelgeringssågning åt vänster): .210 x 45 mm Skyddsklass .................................................. II/

.............................................. 3 dB Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 61029. Vibrationsemissionsvärde a

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift. Anl_TC_SM_2531_U_SPK7.indb 75Anl_TC_SM_2531_U_SPK7.indb 75 21.08.15 08:2021.08.15 08:20S

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen.

Se till att maskinen står stabilt, dvs. fastskru- vad på en arbetsbänk, ett universalstativ eller liknande.

Innan maskinen tas i drift måste alla skydd och säkerhetsanordningar ha monterats på avsett vis.

Sågklingan måste kunna rotera fritt.

Var uppmärksam på främmande föremål, t ex spik eller skruv, om virket som ska sågas re- dan har bearbetats.

Innan du slår på maskinen med strömbryta- ren måste du övertyga dig om att sågklingan är rätt monterad och att de rörliga delarna inte klämmer.

5.2 Montera understället (bild 1, 4a – 4e, 5)

Montera understället enligt beskrivningen i bild 4a-4e. Skruva samman de olika kompo- nenterna löst med skruvar (a), fjäderbrickor (b), distansbrickor (c) och muttrar (d).

Börja med de övre tvärbalkarna (101) och de undre längsbalkarna (102), därefter stativbe- nen för överdelen (105)

Montera sedan de undre tvärbalkarna (103) och de undre längsbalkarna (104) samtidigt som stativbenen för underdelen (106). Sätt gummifötterna (107) på stativbenen.

Vrid runt det kompletta understället och dra åt alla förskruvningar.

Ta bort gummifötterna från sågen, t ex med en skruvmejsel. Ställ sågen på understället och skruva fast den på understället med skru- varna (e), fjäderbrickorna (b), distansbrickor- na (f) och muttrarna (d).

5.3 Montera sågen (bild 1-5)

För att kunna ställa in det vridbara sågbordet (17) ska det först reglas upp genom att fixe- ringsskruven (14) vrids runt med ca 2 varv och knoppen (33) trycks in så att sågbordet (17) därefter reglas upp.

Vrid det vridbara sågbordet (17) och visaren (15) till avsett vinkelmått på skalan (16) och fi- xera sedan med fixeringsskruven (14). Sågen är utrustad med spärrlägen vid lägena -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° och 45°. Vid dessa lägen snäpper sågbordet (17) in hörbart.

Tryck ned maskinens överdel (4) lätt och dra samtidigt ut säkringsstiftet (25) ur motorfästet för att regla upp sågen utifrån det undre läget. För att sågen ska förbli i uppreglat skick mås- te du vrida runt säkringsstiftet (25) med 90° innan du släpper det.

Sväng upp maskinens överdel (4) tills upp- reglingsdonet (3) snäpper in.

Spännanordningen (8) kan monteras på såväl vänster som höger sida av det fasta sågbor- det (18).

Lossa på fixeringsskruvarna till sågstödet (26).

Montera sågstödet (10) på det fasta sågbor- det (18), dra åt motsvarande fixeringsskruv (26) (bild 4).

Montera den andra stödbygeln (10) på den motsatta sidan av sågen och spänn fast med motsvarande fixeringsskruv (26).

Efter att fixeringsskruven (21) har lossats kan maskinens överdel (4) svängas åt vänster till max. 45°.

5.4 Finjustera anslaget för kapsågning 90°

Fixera det vridbara sågbordet (17) i läge 0°.

Lossa på fixeringsskruven (21) och luta mas- kinens överdel (4) helt åt höger med handta- get (1).

Sätt in en 90° anslagsvinkel (y) mellan såg- klingan (7) och det vridbara sågbordet (17).

Justera justerskruven (29) så pass mycket tills vinkeln mellan sågklingan (7) och det vridbara sågbordet (17) uppgår till 90°.

Kontrollera därefter visarens (20) läge på skalan (19). Vid behov måste visaren (20) los- sas med en stjärnskruvmejsel. Ställ därefter visaren på skalans (19) 0°-position och dra åt fixeringsskruven på nytt.

Anslagsvinkeln medföljer ej.

5.5 Finjustera anslaget för geringssågning

Fixera det vridbara sågbordet (17) i läge 0°.

Lossa på fixeringsskruven (21) och luta mas- kinens överdel (4) helt åt vänster till 45° med handtaget (1).

Sätt in en 45°-anslagsvinkel (z) mellan såg- klingan (7) och det vridbara sågbordet (17).

Justera justerskruven (30) så pass mycket tills vinkeln mellen sågklingan (7) och det Anl_TC_SM_2531_U_SPK7.indb 76Anl_TC_SM_2531_U_SPK7.indb 76 21.08.15 08:2021.08.15 08:20S

vridbara sågbordet (17) uppgår till exakt 45°.

Anslagsvinkeln medföljer ej.

5.6 Ställa in geringsvinkeln vid maskinens

överdel (bild 3, 14)

Håll fast i handtaget (1) på maskinens överdel (4).

Nu kan maskinens överdel lutas steglöst åt vänster.

Vinkel åt vänster: 0-45°

Dra åt fixeringsskruven (21) på nytt.

5.7 Ställa in den rörliga anslagslisten (bild

Obs! Denna såg är utrustad med en rörlig an- slagslist (34) som är fastskruvad vid den fasta anslagslisten (11).

För vinkel- resp. geringssågning ska den rörliga anslagslisten ställas in för att undvika kollision med sågklingan.

Vid gerings- resp. vinkelsågning åt vänster ska vänster anslagslist skjutas utåt. Öppna fixeringsskruvarna till den rörliga anslagslis- ten och dra tillbaka listen så pass mycket så att den inte kan kollidera med sågklingan. Dra alltid åt fixeringsskruvarna för anslagslisten på nytt inför varje sågning.

6.1 Kapsågning 90° och vridbart sågbord 0°

(bild 1–3, 10, 11) Vid sågbredd upp till ca 100 mm kan sågens dragsågningsfunktion fi xeras i det bakre läget med fi xeringsskruven för dragstyrning (24). Om sågbredden är större än 100 mm måste du se till att fi xeringsskruven för dragstyrningen (24) har lossats och att maskinens överdel (4) är rörlig.

Ställ maskinens överdel (4) i det övre läget.

Skjut maskinens överdel (4) bakåt med handtaget (1) och fixera i detta läge vid behov (beroende på sågbredd).

Lägg in virket som ska sågas på det vridbara sågbordet (17) och emot anslagslisten (11).

Fixera materialet på det fasta sågbordet (18) med spännanordningen (8) för att förhindra att det glider under sågningen.

Tryck på uppreglingsdonet (3) för att lossa på maskinens överdel (4).

Tryck på strömbrytaren (2) för att slå på motorn.

Om dragstyrningen (23) är fixerad: Sänk mas- kinens överdel (4) med svagt tryck och i en jämn rörelse med hjälp av handtaget (1) tills sågklingan (7) har sågat igenom virket.

Om dragstyrningen (23) inte är fixerad: Dra fram maskinens överdel (4) helt och sänk den sedan ända ned med svagt tryck och i en jämn rörelse med hjälp av handtaget (1). Skjut sedan maskinens överdel (4) långsamt bakåt i en jämn rörelse tills sågklingan (7) har sågat igenom virket helt.

Släpp upp maskinens överdel (4) till det övre viloläget efter att du har sågat färdigt. Släpp strömbrytaren (2). Varning! På grund av returfjädern slår maskinen upp automatiskt. Släpp därför inte handtaget (1) efter att du har sågat, utan höj maskinens överdel (4) långsamt och med svagt mottryck.

6.2 Kapsågning 90° och vridbart sågbord 0° -

45° (bild 1-3, 12) Kapsågen kan användas till kapsågningar med 0° - 45° åt vänster och 0° - 45° åt höger gentemot anslagslisten.

Lossa på det vridbara sågbordet (17) genom att lossa på fixeringsskruven (14).

Vrid det vridbara sågbordet (17) och visaren (15) till avsett vinkelmått på skalan (16) och fi- xera sedan med fixeringsskruven (14). Sågen är utrustad med spärrlägen vid lägena -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° och 45°. Vid dessa lägen snäpper det vridbara sågbor- det (17) in hörbart.

Dra åt fixeringsskruven (14) på nytt för att fixera det vridbara sågbordet (17).

Såga enligt beskrivningen under punkt 6.1.

6.3 Geringssågning 0°-45° och vridbart såg-

bord 0° (bild 1–3, 13) Kapsågen kan användas till geringssågning åt vänster med 0-45° gentemot arbetsytan.

Demontera spännanordningen (8) vid behov eller montera den på den motsatta sidan av det fasta sågbordet (18).

Ställ maskinens överdel (4) i det övre läget.

Fixera det vridbara sågbordet (17) i läge 0°.

Ställ in geringsvinkeln vid maskinens överdel samt anslagslisten enligt beskrivningen under punkt 5.5 och 5.6.

6.4 Geringssågning 0°-45° och vridbart såg-

bord 0°-45° (bild 1–3, 14) Kapsågen kan användas till geringssågningar åt vänster med 0-45° och åt höger med 0-45° gentemot arbetsytan, samtidigt som det vridbara sågbordet är inställt gentemot anslagslisten med 0-45° åt vänster resp. 0-45° åt höger (dubbelge- ringssågning).

Demontera spännanordningen (8) vid behov eller montera den på den motsatta sidan av det fasta sågbordet (18).

Ställ maskinens överdel (4) i det övre läget.

Lossa på det vridbara sågbordet (17) genom att lossa på fixeringsskruven (14).

Ställ in det vridbara sågbordet (17) på den avsedda vinkeln med handtaget (1) (se även punkt 6.2.)

Dra åt fixeringsskruven (14) på nytt för att fixera det vridbara sågbordet.

Ställ in geringsvinkeln vid maskinens överdel samt anslagslisten enligt beskrivningen under punkt 5.5 och 5.6.

Såga enligt beskrivningen under punkt 6.1.

6.5 Begränsa sågdjupet (bild 2)

Sågdjupet kan ställas in steglöst med skruven (27). Ställ in avsett sågdjup genom att skruva in eller ut skruven (27). Dra sedan åt den räf- flade muttern vid skruven (27).

Kontrollera inställningen med en provsågning.

6.6 Spånsäck (bild 2)

Sågen är utrustad med en spånsäck (22). Öppna blixtlåset på undersidan för att tömma spånsäcken (22).

6.7 Byta ut sågklingan (bild 1, 15/16)

Sväng upp maskinens överdel (4) och spärra den sedan i detta läge med säkringsstiftet (25).

Tryck på uppreglingsdonet (3) och fäll upp skyddet (6) till sågklingan så pass mycket tills öppningen i skyddet (6) befinner sig över flänsskruven (31).

Tryck in sågaxelspärren (5) med den ena handen och håll med sexkantnyckeln (13 på flänsskruven (31) med den andra handen.

Tryck in sågaxelspärren (5) hårt och vrid flänsskruven (31) sakta i medsols riktning. Efter maximalt ett varv snäpper sågaxelspär- ren (5) in.

Lossa därefter på flänsskruven (31) med en aning mer kraft i medsols riktning.

Skruva ut flänsskruven (31) helt och ta sedan av ytterflänsen (32).

Ta av sågklingan (7) från innerflänsen i en nedåtriktad rörelse.

Rengör flänsskruven (31), ytterflänsen (32) och innerflänsen noggrant.

Sätt in den nya sågklingan (7) i omvänd följd och dra sedan åt.

Obs! Tändernas sågvinkel, dvs. sågklingans (7) rotationsriktning, måste stämma överens med pilen som finns på kåpan.

Kontrollera att alla skyddsanordningar är funktionsdugliga innan du fortsätter att använ- da sågen.

Obs! Varje gång du har monterat en ny såg- klinga måste du kontrollera att sågklingan löper fritt i sågbordets skåra (12) när den står lodrätt samt i 45° lutning.

Obs! Sågklingan (7) ska bytas ut och justeras in enligt gällande föreskrifter.

Dra åt fixeringsskruven (14) för att spärra det vridbara sågbordet (17).

Tryck in uppreglingsdonet (3), tryck ned maskinens överdel (4) och spärra sedan med säkringsstiftet (25). Sågen har nu spärrats i det nedre läget.

Fixera sågens dragfunktion i det bakre läget med fixeringsskruven för dragstyrningen (24).

Bär maskinen i det fasta sågbordet (18).

Om maskinen ska monteras samman på nytt måste du följa instruktionerna under punkt

6.9 Använda lasern (bild 2)

Slå på: Ställ strömbrytaren (37) för laser i läge „I“ för att slå på lasern (35). En laserlinje projiceras på arbetsstycket som ska sågas och visar exakt var såglinjen går. Slå ifrån: Ställ strömbrytaren för lasern (37) i läge „0“. Ställa in lasern: Om lasern behöver justeras är detta möjligt genom att skruvarna lossas en aning. Dra åt skruvarna på nytt när du är färdig med justeringen. Obs! Titta inte direkt in i laser- strålen! Byta batteri: Kontrollera att lasern (35) har kopplats ifrån. Ta av locket till batterifacket (40). Ta ut de förbrukade batterierna och byt ut dem mot nya (2 st 1,5 V, typ R03, LR 03 Micro, AAA). Se till att du lägger in batteriet på rätt håll. Stäng batterifacket igen. Anl_TC_SM_2531_U_SPK7.indb 78Anl_TC_SM_2531_U_SPK7.indb 78 21.08.15 08:2021.08.15 08:20S

Lämna in förpackningen till en miljövänlig åter- vinning. Se till att de olika materialen är källsor- terade. Batterier får inte kastas i hushållssoporna. Varje konsument är enligt lag skyldig att lämna in förbrukade batterier till avsedda insamlingsstäl- len. Skicka in förbrukade batterier till ISC GmbH, Eschenstraße 6, D-94405 Landau. Tillverkaren ombesörjer föreskriven avfallshantering.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Obs! Kolborstarna får endast bytas ut av en behö- rig elinstallatör.

I maskinens inre fi nns inga delar som kräver un- derhåll.

8.4 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser- vdelar:

Reservdelsnumret för reservdelen Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info Tips: För bra arbetsresultat rekommenderar vi högvärdi- ga tillbehör från ! www.kwb.eu welcome@kwb.eu

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_TC_SM_2531_U_SPK7.indb 79Anl_TC_SM_2531_U_SPK7.indb 79 21.08.15 08:2021.08.15 08:20S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar.

Produkten uppfyller kraven i EN 61000-3-11 och är underkastad särskilda anslutningsvillkor. Detta betyder att produkten inte får anslutas till valfria anslutningspunkter.

Vid bristfälliga villkor i elnätet kan maskinen orsaka temporära spänningsvariationer.

Produkten får endast användas vid anslutningspunkter som a) inte överskrider en max. tillåten nätimpedans Z sys på 0,305 Ω eller b) vars nät har en kontinuerlig strömbelastbarhet på minst 100 A för varje fas.

I din egenskap som användare måste du säkerställa, vid behov i samråd med elbolaget, att anslut- ningspunkten där produkten ska användas uppfyller ett av ovan nämnda villkor a) eller b). Anl_TC_SM_2531_U_SPK7.indb 80Anl_TC_SM_2531_U_SPK7.indb 80 21.08.15 08:2021.08.15 08:20S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kolborstar Förbrukningsmaterial/förbrukningsdelar* Sågklinga Delar som saknas

  • ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TC_SM_2531_U_SPK7.indb 81Anl_TC_SM_2531_U_SPK7.indb 81 21.08.15 08:2021.08.15 08:20S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpa-

re av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantian- språk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_TC_SM_2531_U_SPK7.indb 82Anl_TC_SM_2531_U_SPK7.indb 82 21.08.15 08:2021.08.15 08:20NL
