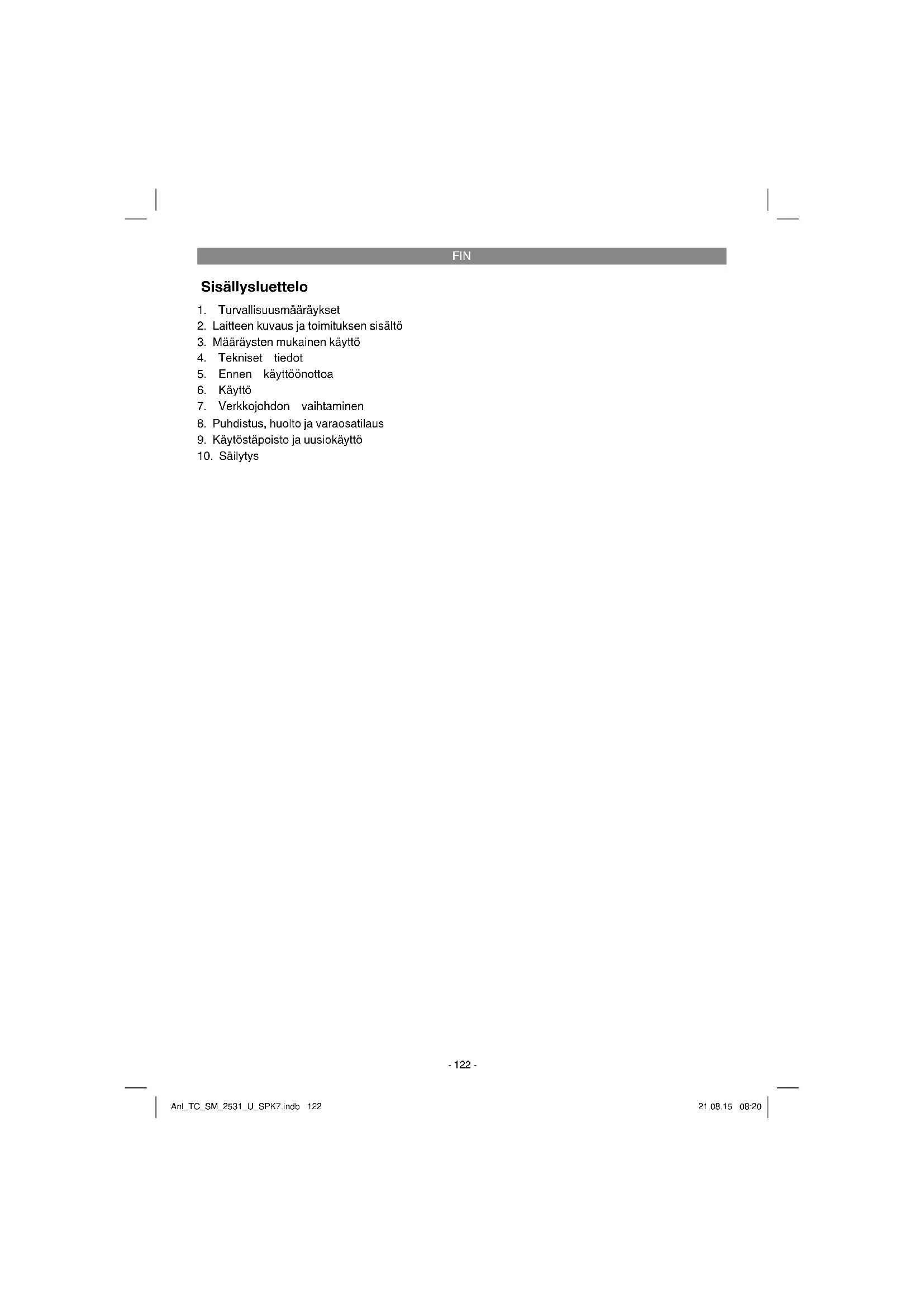

KÄYTTÖOHJE TCSM 2531 U EINHELL

1. Turvallisuusmääräykset

2. Laitteen kuvaus ja toimituksen sisältö

3. Määräysten mukainen käyttö

5. Ennen käyttöönottoa

7. Verkkojohdon vaihtaminen

8. Puhdistus, huolto ja varaosatilaus

9. Käytöstäpoisto ja uusiokäyttö

Vaara! Tapaturmavaaran vähentämiseksi lue käyttöohje Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen. Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter- veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää! Huomio! Tapaturman vaara! Älä tartu pyörivään sahanterään. Varoitus! Siirrettävä vastekisko on kiinnitetty siipimutterilla. Siirrettävät vastekiskot tulee kiinnittää jiirileikkauksia varten (kallistetulla sahanpäällä tai kulmasäädöllä varustetulla kääntöpöydällä) ulompaan asentoon. 45°-katkaisuleikkauksia varten vasen vastekisko täytyy työntää ulospäin ja ruuvata kiinni paikalleen! 90°-katkaisuleikkauksia varten siirrettävä vastekisko tulee ruuvata kiinni sisempään asentoon! Anl_TC_SM_2531_U_SPK7.indb 123Anl_TC_SM_2531_U_SPK7.indb 123 21.08.15 08:2021.08.15 08:20FIN

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Laseria koskevat erikoisohjeet Varo! Lasersäde Älä katso säteeseen Laserluokka 2 VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 Ǹ: 650 nm; P

Älä koskaan katso suoraan sädekanavaan.

Älä koskaan kohdista lasersädettä heijastavi- in pintoihin, ihmisiin tai eläimiin Heikkotehoi- nenkin lasersäde saattaa vahingoittaa silmiä.

Varo – jos menettelet toisin kuin tässä on neuvottu, saattaa tästä aiheutua vaarallinen säteilylle altistuminen.

Älä koskaan avaa lasermoduulia.

Jos katkaisusahaa ei käytetä pitempään ai- kaan, tulee paristot ottaa pois laitteesta.

Muutosten teko laseriin on kielletty, varsinkin jos niidern tarkoituksena on lisätä laserin tehoa.

Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat turvallisuusmääräysten nou- dattamatta jättämisestä.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1-3)

2. Päälle-/pois-katkaisin

6. Sahanteränsuojus, liikkuva

10. Työkappalealusta

11. Kiinteä vastekisko

18. Kiinteä sahanpöytä

24. Veto-ohjaimen lukitusruuvi

26. Työkappalealustan lukitusruuvi

27. Leikkaussyvyyden rajoittimen pykäläkantaru-

28. Leikkaussyvyyden rajoittimen vaste

34. Siirrettävä vastekisko

36. Aukikäännettävä tukikaari

37. Laserin päälle-/pois-katkaisin

d mutteri e kuusikantaruuvi f aluslevy, suuri 100 Alustateline täysin varustein 101 Ylempi poikkituki 102 Ylempi pitkittäistuki 103 Alempi poikkituki 104 Alempi pitkittäistuki 105 Yläosan jalka 106 Alaosan jalka 107 Kumitassu

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Veto-, katkaisu- ja jiirisaha

Kupukantaruuvi (32 kpl)

Sovitusrengas (36 kpl)

Aluslevy, pieni (32 kpl)

Kuusikantaruuvi (4 kpl)

Aluslevy, suuri (8 kpl)

Alkuperäiskäyttöohje

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Veto-, katkaisu- ja jiirisahaa käytetään puun ja puunkaltaisten materiaalien katkaisuun, koneen koosta riippuen. Saha ei sovellu polttopuiden leikkaamiseen. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa. Koneessa saa käyttää vain siihen sopivia sahan- teriä. Kaikentyyppisten katkaisulaikkojen käyttö on kielletty. Määräysten mukaisen käytön olennainen osa on myös työturvallisuusmääräysten sekä asennu- sohjeen ja käyttöohjeessa annettujen käyttöohjei- den noudattaminen. Konetta käyttävien tai huoltavien henkilöiden tu- lee perehtyä koneeseen ja olla tietoisia mahdolli- sista vaaratekijöistä. Lisäksi tulee voimassaolevia tapaturmanehkäisymääräyksiä noudattaa mitä tarkimmin. Muita yleisiä työterveydellisiä ja turval- lisuusteknisiä sääntöjä tulee noudattaa. Koneeseen tehdyt muutokset sulkevat valmista- jan vastuun, myös tästä aiheutuvista vahingoista, kokonaan pois. Määräysten mukaisesta käytöstä huolimatta ei tiettyjä riskitekijöitä voida täysin sulkea pois. Koneen suunnittelusta ja rakenteesta johtuen saattaa esiintyä seuraavia vaaratilanteita:

sahanterään koskettaminen sen peittämät- tömällä sahausalueella.

pyörivään sahanterään tarttuminen (viiltohaa- vat)

työstökappaleiden ja työstökappaleen palojen takapotkut.

sahanterän murtumiset.

sahanterän virheellisten kovametalliosien poissinkoutuminen.

kuulovammat, ellei käytetä tarvittavia kuulo- suojuksia.

Käytettäessä konetta suljetuissa tiloissa syn- tyy terveydelle vaarallisia puupölypäästöjä . Anl_TC_SM_2531_U_SPK7.indb 125Anl_TC_SM_2531_U_SPK7.indb 125 21.08.15 08:2021.08.15 08:20FIN

...........................................3 dB Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin EN 61029 mukai- sesti. Tärinänpäästöarvo a

Ilmoitettu tärinän päästöarvo on mitattu normite- tun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon. Annettua tärinänpäästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyöka- lua toiseen samantyyppiseen työkaluun. Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuk- sen alustavaa arviointia. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä. Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa. Varoitus! Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä.

Kone tulee asentaa tukevasti paikalleen, ts. se tulee ruuvata kiinni työpöytään, yleisalus- tatelineeseen tms.

Ennen käyttöönottoa tulee kaikki suojukset ja turvalaitteet asentaa määräysten mukaisesti paikoilleen.

Sahanterän tulee voida liikkua vapaasti.

Varo, ettei jo työstetyssä puumateriaalissa ole vieraita esineitä, kuten esim. nauloja tai ruuveja.

Ennen kuin painat päälle-/pois-katkaisinta, varmista, että sahanterä on asennettu oikein ja että liikkuvat osat kulkevat kevyesti. Anl_TC_SM_2531_U_SPK7.indb 126Anl_TC_SM_2531_U_SPK7.indb 126 21.08.15 08:2021.08.15 08:20FIN

5.2 Alustatelineen asennus

(kuvat 1, 4a - 4e, 5)

Asenna alustateline kuvien 4a - 4e mukaises- ti. Ruuvaa eri osat löysästi toisiinsa käyttäen ruuveja (a), sovitusrenkaita (b), aluslevyjä (c) ja muttereita (d).

Aloita ylemmistä poikkituista (101) ja ylem- mistä pitkittäistuista (102), ja sitten seuraavat yläosan jalat (105).

Asenna seuraavaksi alemmat poikkituet (103) ja alemmat pitkittäistuet (104) sekä samanai- kaisesti alaosan jalat (106). Työnnä kumitas- sut (107) jalkoihin.

Käännä koko alustateline toisinpäin ja kiristä kaikki ruuviliitokset.

Ota sahan kumitassut pois, käyttäen apuna esim. ruuvimeisseliä. Aseta saha alustateli- neelle ja ruuvaa saha kiinni alustatelineeseen käyttäen ruuveja (e), sovitusrenkaita (b), alus- levyjä (f) ja muttereita (d).

5.3 Sahan asennus (kuvat 1-5)

Kääntöpöydän (17) siirtämistä varten löysen- nä lukitusruuvia (14) n. 2 kierrosta ja paina nuppia (33), jotta kääntöpöydän (17) lukitus aukeaa.

Käännä kääntöpöytä (17) ja osoitin (15) ha- luttuun asteikon (16) kulmamittaan ja kiinnitä ne paikalleen lukitusruuvilla (14). Saha on varustettu lukituskohdilla asemissa -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° ja 45°, joihin kääntöpöytä (17) lukittuu kuultavasti.

Sahan lukitus alempaan asentoon avataan painamalla kevyesti koneen päätä (4) alas- päin ja vetämällä samanaikaisesti varmistu- spultti (25) pois moottorinpidikkeestä. Käännä varmistuspulttia (25) 90° ennen kuin päästät sen irti, jotta sahan lukitus pysyy avoimena.

Käännä koneen pää (4) ylöspäin, kunnes va- pautusvipu (3) lukittuu paikalleen.

Kiinnityslaite (8) voidaan asentaa kiinteän sahanpöydän (18) vasemmalle tai oikealle puolelle.

Irroita työkappalealustan kiinnitysruuvit (26).

Asenna työkappalealusta (10) kiinteään sa- hanpöytään (18), kiristä vastaava lukitusruuvi (26) (kuva 4).

Asenna toinen työkappalealusta (10) sahan vastakkaiselle puolelle ja varmista se paikal- leen vastaavalla lukitusruuvilla (26).

Koneen päätä (4) voidaan kallistaa lukitusruu- vin (21) irrottamisen jälkeen vasemmalle kork. 45° kulmaan.

5.4 90°-katkaisuleikkauksen vasteen

hienosäätö (kuvat 1, 6-9)

Lukitse kääntöpöytä (17) asentoon 0°.

Löysennä lukitusruuvia (21) ja kallista koneen pää (4) kahvan (1) avulla mahdollisimman kauas oikealle.

Aseta 90° vastekulma (y) sahanterän (7) ja kääntöpöydän (17) väliin.

Käännä säätöruuvia (29) niin kauan, kunnes sahanterän (7) ja kääntöpöydän (17) välinen kulma on tarkalleen 90°.

Tarkasta lopuksi osoittimen (20) asema as- teikossa (19). Tarvittaessa irrota osoitin (20) ristikantaruuviavaimella, aseta se asteikon (19) 0°-asemaan ja kiristä pidikeruuvi jälleen.

Vastekulma ei kuulu toimitukseen.!

5.5 45°-jiirileikkauksen vasteen hienosäätö

Lukitse kääntöpöytä (17) asentoon 0°.

Löysennä lukitusruuvia (21) ja kallista koneen pää (4) kahvan (1) avulla mahdollisimman kauas vasemmalle 45° kulmaan.

Aseta 45° vastekulma (z) sahanterän (7) ja kääntöpöydän (17) väliin.

Siirrä säätöruuvia (30) niin paljon, että sahan- terän (7) ja kääntöpöydän (17) välinen kulma on tarkalleen 45°.

Vastekulma ei kuulu toimitukseen.!

5.6 Koneen pään jiirikulman säätö

Tartu koneen päähän (4) kahvasta (1)

Sitten voit kallistaa koneen päätä portaatto- masti vasemmalle.

Kiristä lukitusruuvi (21) jälleen

5.7 Siirrettävän vastekiskon säätö (kuvat 1, 5)

Varo! Tämä saha on varustettu siirrettävällä vastekiskolla (34), joka on ruuvattu kiinni kiin- teään vastekiskoon (11).

Kulma- tai jiirileikkauksia tehdessä siirrettävä vastekisko täytyy säätää oikein, jotta välte- tään törmääminen sahanterään.

Vasemmalle tehtävien jiiri- tai kulmaleikkaus- ten suorittamiseksi täytyy vasenta vastekis- koa työntää ulospäin. Avaa siirrettävän vaste- kiskon lukitusruuvit ja vedä kiskoa taaksepäin sen verran, että törmääminen sahanterään on mahdotonta. Kiristä vastekiskon lukitusruuvit ennen jokaista leikkausta uudelleen. Anl_TC_SM_2531_U_SPK7.indb 127Anl_TC_SM_2531_U_SPK7.indb 127 21.08.15 08:2021.08.15 08:20FIN

6.1 Katkaisuleikkaus 90° ja kääntöpöytä 0°

(kuvat 1-3, 10-11) Kun leikkausleveys on kork. 100 mm, voi sahan vetotoiminnon kiinnittää vedonohjaimen lukitus- ruuvilla (24) taempaan asemaan. Jos leikkaus- leveys on yli 100 mm, tulee huolehtia siitä, että vedonohjaimen lukitusruuvi (24) on löysällä ja koneen päätä (4) voi liikuttaa.

Vie koneen pää (4) ylempään asemaan.

Työnnä koneen pää (4) kahvaa (1) käyttäen taakse ja lukitse tarvittaessa tähän asemaan. (riippuen leikkausleveydestä)

Aseta leikattava puu vastekiskoa (11) vasten kääntöpöydälle (17).

Kiinnitä materiaali kiinnityslaitteella (8) kiinte- ään sahanpöytään (18), jotta se ei voi siirtyä paikaltaan sahaamisen aikana.

Paina vapautusvipua (3) vapauttaaksesi ko- neen pään (4).

Käynnistä moottori painamalla päälle-/pois- katkaisinta (2).

Kun vedonohjain (23) on lukittu: Liikuta kone- en päätä (4) kahvalla (1) tasaisesti alaspäin sitä kevyesti painaen, kunnes sahanterä (7) on leikannut työstökappaleen läpi.

Kun vedonohjain (23) on lukitsematta: Vedä koneen pää (4) ensin täysin eteen ja laske se sitten kahvan (1) avulla tasaisesti täysin alas sitä kevyesti painaen. Työnnä sitten koneen pää (4) hitaasti ja tasaisesti täysin taakse, kunnes sahanterä (7) on leikannut työstökap- paleen kokonaan läpi.

Kun sahaaminen on suoritettu, siirrä koneen pää (4) takaisin lepoasentoon ylös ja päästä päälle-/pois-katkaisin (2) irti. Huomio! Palautusjousen vuoksi kone ponnahtaa automaattisesti ylöspäin, ts. älä päästä kahvaa (1) heti sahauksen jälkeen irti, vaan siirrä kone- en päätä (4) hitaasti ja vähän vastaan painaen ylöspäin.

6.2 Katkaisuleikkaus 90° ja kääntöpöytä 0° -

45° (kuvat 1-3,12) Katkaisusahalla voidaan tehdä katkaisuleikkauk- sia vasemmalle 0° - 45° ja oikealle 0° - 45° kul- massa vastekiskoon.

Irroita kääntöpöytä (17) löysentämällä lukitus- ruuvia (14).

Käännä kääntöpöytä (17) ja osoitin (15) ha- luttuun asteikon (16) kulmamittaan ja kiinnitä ne paikalleen lukitusruuvilla (14). Saha on varustettu lukituskohdilla asemissa -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° ja 45°, joihin kääntöpöytä (17) lukittuu kuultavasti.

Kiinnitä kääntöpöytä (17) paikalleen kiri- stämällä lukitusruuvi (14) jälleen.

Tee leikkaus kuten kohdassa 6.1 on neuvottu.

6.3 Jiirileikkaus 0° - 45° ja kääntöpöytä 0°

(kuvat 1-3, 13) Katkaisusahalla voidaan tehdä jiirileikkauksia va- semmalle 0°...45° kulmassa työpintaan nähden.

Ota kiinnityslaite (8) tarvittaessa pois tai asenna se kiinteän sahanpöydän (18) vastak- kaiselle puolelle.

Vie koneen pää (4) yläasentoonsa.

Lukitse kääntöpöytä (17) asentoon 0°.

Koneen pään ja vastekiskon jiirikulman säätö tehdään kuten kohdassa 5.5, 5.6 on selostet- tu.

Tee leikkaus kuten kohdassa 6.1 on neuvottu.

6.4 Jiirileikkaus 0° - 45° ja kääntöpöytä 0°-45°

• (kuvat 1-3, 14) Katkaisusahalla voidaan tehdä jiirileikkauksia vasemmalle 0 p. 45
• ° ja oikealle 0 p. 45
• ° kulmassa työpintaan nähden, kun kääntöpöytä on samanai- kaisesti säädetty 0 p. 45
• ° ja oikealle 0 ° kul- maan vastekiskoon nähden (kaksoisjiirileikkaus). p. 45

Ota kiinnityslaite (8) tarvittaessa pois tai asenna se kiinteän sahanpöydän (18) vastak- kaiselle puolelle.

Vie koneen pää (4) yläasentoonsa.

Irroita kääntöpöytä (17) löysentämällä lukitus- ruuvia (14).

Säädä kääntöpöytä (17) kahvan (1) avulla haluttuun kulmaan (katso tässä myös kohtaa 6.2).

Kiinnitä kääntöpöytä paikalleen kiristämällä lukitusruuvi (14) jälleen.

Koneen pään ja vastekiskon jiirikulman säätö tehdään kuten kohdassa 5.5, 5.6 on selostet- tu.

Tee leikkaus kuten kohdassa 6.1 on neuvottu.

6.5 Leikkaussyvyyden rajoitin (kuva 2)

Ruuvin (27) avulla voidaan leikkaussyvyys säätää portaattomasti. Säädä haluttu leik- kaussyvyys kääntämällä ruuvia (27) sisään tai ulos ja kiristä sitten ruuvissa (27) oleva pykälämutteri jälleen tiukkaan.

Tarkasta säätö tekemällä koeleikkaus. Anl_TC_SM_2531_U_SPK7.indb 128Anl_TC_SM_2531_U_SPK7.indb 128 21.08.15 08:2021.08.15 08:20FIN

6.6 Purupussi (kuva 2)

Saha on varustettu sahanpurun keräyspussilla (22). Purupussin (22) voi tyhjentää sen alasivulla ole- van vetoketjun kautta.

6.7 Sahanterän vaihtaminen (kuvat 1, 15/16)

Käännä koneen pää (4) ylös ja lukitse se tähän asentoon varmistuspultilla (25).

Paina vapautusvipua (3) ja käännä sahan- terän suojus (6) niin pitkälle ylös, että sahan- terän suojuksessa (6) oleva aukko on laipan ruuvin (31) yläpuolella.

Paina yhdellä kädellä sahanakselin salpaa (5) ja aseta toisella kädellä kolokantaruuviavain (13) laipan ruuviin (31).

Paina lujasti sahanakselin salpaa (5) ja kierrä laipan ruuvia (31) hitaasti myötäpäivään. Sahanakselin salpa (5) lukittuu enint. yhden kierroksen jälkeen.

Irrota sitten laipan ruuvi (31) hieman voimak- kaammin myötäpäivään kiertäen.

Kierrä laipan ruuvi (31) kokonaan ulos ja ota ulkolaippa (32) pois.

Ota sahanterä (7) pois sisälaipasta ja vedä se alaspäin ulos sahasta.

Puhdista laipan ruuvi (31), ulkolaippa (32) ja sisälaippa huolellisesti.

Pane uusi sahanterä (7) paikalleen päinvas- taisessa järjestyksessä ja kiristä se.

Huomio! Hammastuksen leikkausviistotuk- sen, ts. sahanterän (7) kiertosuunnan, tulee olla sama kuin koneen rungossa olevan nuolen.

Ennen kuin jatkat sahalla työskentelyä, on tarkastettava suojavarusteiden toimintaky- kyisyys.

Huomio! Takasta jokaisen sahanteränvaihdon jälkeen, että sahanterä pyörii vapaasti pöydän sisäkkeessä (12) sekä pystyasennossa että 45° kulmaan kallistettuna.

Huomio! Sahanterän (7) vaihto ja kohdistus tulee suorittaa määräysten mukaisesti.

6.8 Kuljetus (kuvat 1-3)

Kiinnitä kääntöpöytä (17) paikalleen kiri- stämällä lukitusruuvi (14).

Paina vapautusvipua (3), paina koneen pää (4) alas ja lukitse se paikalleen varmistuspul- tilla (25). Saha on nyt lukittu ala-asentoon.

Kiinnitä sahan vetotoiminto taka-asentoon vedonohjaimen lukitusruuvilla (24.)

Kanna konetta kiinteästä sahanpöydästä (18) pidellen.

Koneen uudelleenasennuksessa toimi koh- dan 5.2 ohjeiden mukaan.

6.9 Laserin käyttö (kuva 2)

Käynnistäminen: Siirrä laserin päälle-/pois- katkaisin (37) asentoon „I“ laserin (35) käyn- nistämiseksi. Työstettävälle työstökappaleelle heijastetaan laserviiva, joka näyttää leikkauksen tarkan ohjauksen. Sammuttaminen: Siirrä laserin päälle-/pois- katkaisin (37) asentoon „0“. Laserin säätö: Tarvittaessa voit korjata laserin säätöä avaamalla ruuveja hieman. Kiristä ruuvit jälleen, kun olet korjannut säädön mieleiseksesi. Huomio! Älä katso suoraan laserin valosätee- seen! Pariston vaihtaminen: Huolehdi siitä, että laser (35) on kytketty pois päältä. Ota paristolokeron kansi (40) pois. Ota käytetyt paristot pois ja aseta tilalle uudet (2 x 1,5 V, tyyppi R03, LR 03 Micro, AAA). Aseta paristot aina oikeanapaisesti paikal- leen. Sulje paristolokero jälleen.

6.10 Paristojen hävittäminen

Toimita pakkaus ympäristösuojalakien mukaiseen kierrätykseen. Huolehdi oikein lajitellusta kierrä- tyksestä. Paristoja ei saa hävittää kotitalousjättei- den mukana. Kaikki kuluttajat on lakimääräisesti velvoitettu toimittamaan paristot määräysten mukaisiin keräyspisteisiin. Lähetä käytetyt paris- tot osoitteeseen ISC GmbH, Eschenstrasse 6, D-94405 Landau. Siellä valmistaja voi taata asi- anmukaisen hävittämisen.

7. Verkkojohdon vaihtaminen

Vaara! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään. Anl_TC_SM_2531_U_SPK7.indb 129Anl_TC_SM_2531_U_SPK7.indb 129 21.08.15 08:2021.08.15 08:20FIN

8. Puhdistus, huolto ja varaosatilaus

Vaara! Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mah- dollista. Pyyhi laite puhtaalla rievulla tai puhal- la se puhtaaksi vähäpaineisella paineilmalla.

Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.

Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huo- lehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.

Jos kipinöitä syntyy ylettömästi, anna sähköalan ammattihenkilön tarkastaa hiiliharjojen kunto. Huomio! Hiiliharjojen vaihdon saa tehdä vain säh- köalan ammattihenkilö.

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

8.4 Varaosa- ja lisävarustetilaus:

Varaosia tilattaessa tulee antaa seuraavat tiedot:

laitteen tuotenumero

laitteen tunnusnumero

tarvittavan varaosan varaosanumero Aktuellit hinnat ja muita tietoja löydät verkkosivus- tosta www.isc-gmbh.info Vinkki: Hyvän työtuloksen saamiseksi suosittelemme :n korkealaatuisia va- rusteita! www.kwb.eu welcome@kwb.eu

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Anl_TC_SM_2531_U_SPK7.indb 130Anl_TC_SM_2531_U_SPK7.indb 130 21.08.15 08:2021.08.15 08:20FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään

Tuote täyttää standardin EN 61000-3-11 asettamat vaatimukset ja sitä koskevat erityiset liitäntäeh- dot. Tämä tarkoittaa sitä, että laitetta ei saa käyttää vapaasti valittavissa liitäntäkohdissa.

Laite saattaa aiheuttaa ohimeneviä jännitevaihteluita, jos verkko-olosuhteet ovat epäedulliset.

Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäkohdissa, joissa a) suurinta sallittua verkkoimpedanssia Z sys = 0,305 Ω ei ylitetä, tai b) verkon jatkuva jännitteenkestävyys on vähintään 100 A vaihetta kohti.

Käyttäjänä sinun tulee varmistaa, tarvittaessa tarkistamalla asia sähkölaitokseltasi, että se liitäntäsi, jossa haluat käyttää laitetta, täyttää jommankumman yllämainituista vaatimuksista a) tai b). Anl_TC_SM_2531_U_SPK7.indb 131Anl_TC_SM_2531_U_SPK7.indb 131 21.08.15 08:2021.08.15 08:20FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Hiiliharjat Käyttömateriaali / käyttöosat* Sahanterä Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_TC_SM_2531_U_SPK7.indb 132Anl_TC_SM_2531_U_SPK7.indb 132 21.08.15 08:2021.08.15 08:20FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusi-

en laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen ta-

kuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittämi- nen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemi- seen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Jos takuumme

kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_TC_SM_2531_U_SPK7.indb 133Anl_TC_SM_2531_U_SPK7.indb 133 21.08.15 08:2021.08.15 08:20PL
