Märke	STADLERFORM
Modell	Paul Heater Wit
Produkttyp	Tilläggsvärme med fläkt
Strömförsörjning	220-240 V / 50 Hz
Temperaturintervall	0 °C (kylning) till 26 °C eller "Hi"
Effektnivåer	Låg till hög, justerbar
Driftsläge	Manuell, Auto (Adaptive Heat™), kylning, oscillation
Oscillation	Ja, vinkel ca 90°
Kontrolltyp	Pekskärm + infraröd fjärrkontroll
Display	Digital (temperatur)
LED-indikator	Röd (värme), blå (kylning)
Skydd	Överhettningsskydd, automatisk avstängning, IP21
Filter	Tvättbart luftfilter
Säkerhetsavstånd	≥ 50 cm från väggar/föremål, ≥ 100 cm i badrum
Användning i badrum	Ja, med avstånd ≥ 100 cm från vattenkällor
Fjärrkontroll	Medföljer, batteri CR2032 ingår
Pekskärm	Ja, med sveprörelser
Underhåll	Rengöra filter och utsida med torr/fuktig trasa
Garanti	2 år (tillverkningsfel)
Transporthandtag	Inbyggd
Bas	Aluminium

Vanliga frågor - Paul Heater Wit STADLERFORM

Hur sätter jag på Paul Heater Wit?

Anslut apparaten, tryck på huvudströmbrytaren på baksidan, sedan på På/Av-knappen på pekskärmen.

Hur ställer jag in önskad temperatur?

Svep med fingret vertikalt på höger sida av kontrollpanelen (området Temperature). Svep uppåt för att höja, nedåt för att sänka. Intervallet är från 0° (kylning) till 26° eller 'Hi'.

Fungerar autoläget automatiskt?

Ja, tryck på knappen Auto Mode. Värmenivån justeras automatiskt efter rumstemperaturen med Adaptive Heat™-tekniken. Du kan ändra måltemperaturen med temperaturinställningen.

Hur aktiverar jag oscillation?

Tryck på någon av Swing Mode-knapparna på enhetens sidor. Apparaten oscillerar ca 90°. Tryck igen för att låsa vinkeln.

Fjärrkontrollen fungerar inte, vad gör jag?

Kontrollera att fjärrkontrollen pekar mot framsidan av apparaten (sensorn upptill). Om den inte svarar, öppna facket på baksidan och byt ut batteriet CR2032.

Hur rengör jag luftfiltret?

Stäng av och koppla ur apparaten. Ta bort filtret genom att dra i bakre locket. Rengör det med en torr trasa eller dammsugare. Sätt tillbaka det efter torkning.

Apparaten stängdes av sig själv, är det normalt?

Ja, överhettningsskyddet kan aktiveras om apparaten är för nära en vägg eller täckt. Låt den svalna, ta bort hindret och sätt på den igen. Om problemet kvarstår, kontakta en fackman.

Kan jag använda denna värmare i badrummet?

Ja, eftersom den är klassad IP21. Håll ett avstånd på minst 100 cm mellan apparaten och vattenkällor (badkar, dusch, handfat).

Hur växlar jag mellan °C och °F?

Tryck på knappen Auto Mode i 5 sekunder för att växla mellan Celsius och Fahrenheit.

Kan barn använda apparaten?

Barn från 8 år och uppåt kan använda den under uppsikt. Barn mellan 3 och 8 år kan endast sätta på/stänga av, men inte ansluta eller rengöra. Barn under 3 år måste hållas borta.

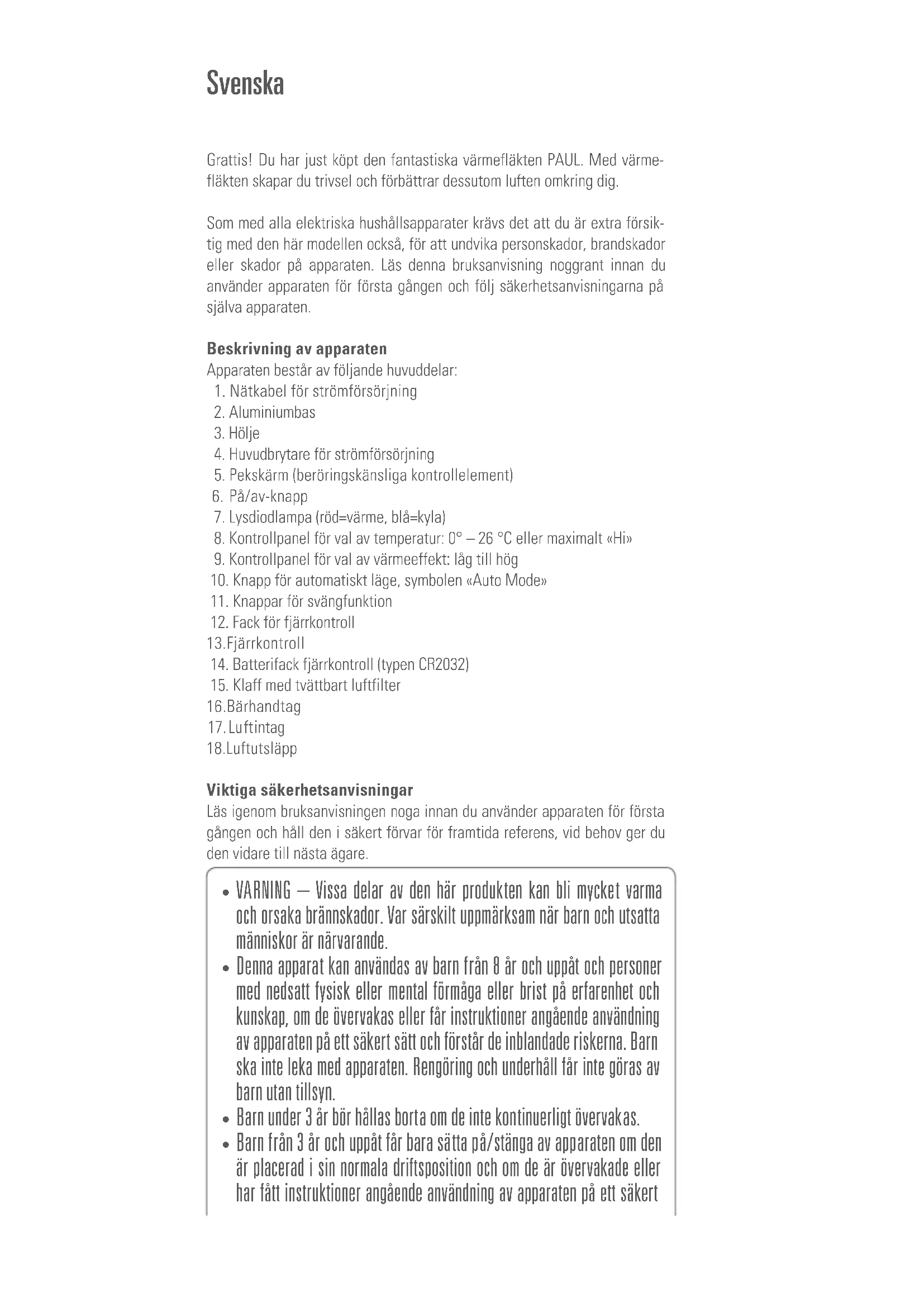

BRUKSANVISNING Paul Heater Wit STADLERFORM

Grattis! Du har just kopt den fantastiska varmeflakten PAUL. Med varmeflakten skapar du trivsel och forbättr derssutom luften omkring dig.

Som med alla elektriska hushallsapparater kravs det att du ar extra forsiktig med den har modellen också, for att undvika personskador, brandskador erler skador på apparaten. Läsenna braupsanvisning noggrant innan du anvander apparaten for Första gangen och folj sakerhetsanvisiningarna på själva apparaten.

Beskrivning av apparaten

Apparaten bestar av foljande huvuddelar:
1. Nätkabel für stromförsörjning
2. Aluminiumbass
3. Holje
4. Huvudbrytare for stromforsörjning
5. Pekskärn (beröringskändsiga kontrollelement)
6. På/av-knapp
7. Lysdiodlampa (rod=värme,bla=kyla)
8. Kontrollpanel for val av temperatur: 0^ - 26^ aller maximalt «Hi»
9. Kontrollpanel for val av varmeeffekt: lag till hog
10. Knapp für automatisktläge, symbolen «Auto Mode»
11. Knappar for svangfunktion
12. Fack for fjarrkontroll
13.Fjarrkontroll
14. Batterifack fjarrkontroll (typen CR2032)
15. Klaff med tvattbart luftfilter
16.Barhandtag
17. Luftintag
18.Luftutslapp

Läsigenom braksanvisningen noga innan du anvander apparaten for Första gängen och häll den i sakert forvar for framtida referens, vid behov ger du den vidare till;nasta agare.

• VARNING - Vissa delar av den har Produkten kan bl mycket varma och orsaka brännskador. Var särskilt uppmärksam nar barn och utsatta manniskor ar narvarande.
• Denna apparat kan anvandas av barn fran 8 ar och uppät och personer med nedsatt fysisk eller mental formaga aller brist pa erfarenhet och kunskap, om de overvakas aller fär instruktioner angäende användning av apparaten på ett saker tätt och forstår de inblandade riskerna. Barn ske inte leka med apparaten. Rengöring och underhäll fär inte göras av barnutan tillsyn.
  Barn under 3 ar bør hallas borta om de inte kontinuerigt overvakas.
  Barn fran 3 ar och uppåt fär bara satta pa/stanga av apparaten om den ar placerad i sin normala driftsposition och om de ar overvakade eller har fätt instruktioner angäende användning av apparaten pa ett sakert

satt och forstår de inblandade riskerna. Barn fran 3 År och yngre an 8 År fär inte koppla in, reglera och rengöra apparaten eller utföra underhäll.
- Om elkabeln skadas maste den bytas ut av tillverkaren, dess serviceper. sonal eller liknande kvalificerade personer for att undvika fara.

• Stadler Form avsager sig allt ansvar for frolust ellr skada som uppstar p a.
  ground av att bruksanvisingen inte foljts.
• Apparaten fär endast användas i hemmet for de ändamål som beskrivs ienna braksanvisning. Otilåten användning och tekiska andringar pa apparaten kan leda till fara for liv och hälsa.
  Doppa inte apparaten i vatten (risk for kortslutning).
• Använd aldrig en skadad varmefläkt (t.ex. om sladden är skadad).
• Ta aldrig pa strömforande delar.
• Anslut endast kabeln till voxelström. Observera spanningsinformationen på apparaten. Använd inte fängningssladdar.
  Värmefläkten fär inte placeras direkt under ett eluttag.
• Oppna inte apparaten (reparationer fär endast utföras av serviceagenter).
• Apparaten ar droppvattentät (vertikalt) enlicht klassificeringen IP21 och fär endast användas i badrum i fall du häller att sakerhetsavstand pa minst 100 cm till foljande foremål: badkar, dusch, simbassänger, vattenkranar, tvättställ osv.
• Dra inte natsladden over vassa kanter och se till att den intekommen i klam. Dra inte ut kontakten ur vagguttaget med vata hander erler genom att halla i sladden.

• Placera inte apparaten nara en värmekälla. Utsätt inte sladden für direkt varme (som t.ex. en uppvärmd värmeplatta, öppen eld, hett strykjärn, aller värmeelement). Skydda natsladdar frän olja.

• Försakra dig om att det eluttag som används für varmefläkten ar lätt atkomligt.

• Använd inte varmefläkten på ojämna eller mjuka ytor.

• VARNING: För att undvika fara som kan uppsta genom att varmebrytaren Återställs av misstag, fär apparaten inte anslutas till en extern kopplings-anordning som t.ex. en timer.
• VARNING: För att undvika overhetting fár luftintaget eller luftutsläppet inte övertäckas - brandfara!
• Använd inte varmeflåkten i små rum (mindre øn 4 m), i explosiva miljöer erler for att torka tvätt.
• Vidrör inte den främre delen av apparaten aftersom den kan blim mycket het.
• Använd endast varmefläkten under uppsikt.
• Stoppa aldrig in foremål och/eller fingrar i varmeflaktens öppningar.
• Använd endast brandfilar für att slacka brinnande apparater.

Installingng/drift

Observera: Se till att det alltid finns tillrackligt med utrymme mellan apparaten och vaggen eller andra storre foremal (>50cm) .Luftflodet farr aldrig blockeras av nagon typ av foremal. Om Paul installeras i ett badrum ska ettsakerhetsavstand pa minst 100 cm hallas till duschar, badkar, vattenkranar, tvattstall osv.

1. När Paul har installererats i önskad position ansluts kabeln (1) till hushållsuttaget.

2. Tryck Först på huvudbrytaren for strömförsörjning (4) på baksidan av apparaten.

3. Slå på apparaten genom att trycka på på/av-knappen (6). Måltemperaturen visas på displayen.

4. Måltemperaturen kan andras frän 0^ (kylningslauge) till 26^ aller maximlt «Hi» genom att gora en vertical glidrörelse over den högra kontrollpanelen for val av temperatur (8) «Temperatur». Uppvärningslåget ar aktiv frän 1^ - 26^ och «Hi». Siffran blinkar i konfigureringslauge. Gör en glidande rörelse uppat eller skriv in «+» i det övre faltet sa ökas målttemperatureen. Gör en glidande rörelse nedätller skriv in «-» i det nedre faltet sa minskas målttemperatureen. Inställningen sparas om ingen Förändring sker på kontrollpanelen for val av temperatur under tre sekunder. Den aktuella rumstemperaturen visas)darefter pa displayen.

Info: Apparaten stänger av varmeelementet nar maltemperaturen har uppnatts och temperaturindikatorn blinkar pa displayen. Ventilatorn forblir inkopplad pa den lagsta nivan for att overvaka rumstemperaturen. Apparaten slas pa ingen om den registrarade rumstemperaturen sjunker under installd maltemperatur.

1. Kyllage: varmeelementet stängs av om temperaturen ar installd pa 0^ och flakten blaser kall luft ur apparaten. LED-lampan (7) andras fran rod till bla. Ingen temperatur visas pa displayen i kyllaget.

2. Värmeutgangsnivān kan andras frän lög till hog med hjälp av en vertikal glidröelse over vänster kontrollpanel for val av värmeutgangsniva (9) «Power Level», Displayen blinkar under inmatningen. Gör en glidende rörelse uppät eller skriv in «+» i det övre fälitet sa ökas utgangsniven. Gör en glidende rörelse nedättered skriv in «-» i det nedre fälitet sa minskas utgangsniven. Installingen sparas om ingen Förändring sker på kontrollpanelen for val av värmeutgangsniva under tre sekunder. Den aktuella rumstemperaturen visas)darefter pa displayen.

3. Det automatiska laget aktiveras genom att trycka på knappen «Auto Mode» (10). «Auto Mode» visas på displayen. Den forinställda mältemperaten på 22^ kan andras med hjälp av höger kontrollpanel for val av temperatur (8). Värmeutgangsnivå valjs automatiskt i autoläge - beroende på rumstemperaturen. Juindre skillnaden mellan rumstemperaturen och mältemperaten ar,estoindre värmeeffektnivå valjs. Vi kallar detta «Adaptive Heat TM»-teknik och vi har ansökt om ett internationell patent. Med hjälp av den HAR fonctionen kan Paul sakerstalla att mältemperaturen uppnäs snabbt och effektiv, somt att den upprätthalls. Paul forhindrar darmed kraftiga temperatsänkninger och forhindrar att apparaten slås på och av ständigt. Autolaget avaktiveras om värmeutgangsnivå antras manuellt (9).

Info: Apparaten stänger av varmeelementet nar maltemperaturen har uppnått och temperaturindikatorn blinkar på displayen.

1. Svängfunktionen kan aktiveras genom att trycka på en av de «Swing Mode»-knapparna (11) på vänster och höger sida av holjet. Apparaten svänger nu i en vinkel på ca 90^ für att sakerställa en bred varmefördelning. Tryck på «Swing Mode»-knappenigen om apparaten skabibehalla en viss vinkel. Om mältemperaturen uppnås forblir apparaten vid den vinkel den var i på mältemperaturen uppnäddes, tills rumstemperaturen sjunker under mältemperaturen och apparaten slås påigen.

2. Stäng av apparaten genom att trycka pa pa/av-knappen (6). Ventilatorn forblir inkopplad under tre minuter pa den lagsta nivan for att kyla ner varmeelementet. Apparaten sparar temperaturinmatningen och varme-effekten även om den stangs av.

3. Fjarrkontrollen (13) ar placerad i facket for fjarrkontroll (12) pa apparatens baksida. Temperaturen och varmeutgangsnivan kan andras genom att trycka pa motvarsande knappar. Fjarrkontrollen fungerar via infrarod overforing. Rikta fjarrkontrollen mot apparatens framsida (sensorn sitter högst upp pa framsidan av apparaten). Batterifacet (14) ar placerat pa fjarrkontrollens baksida (typen CR2032). Detta oppnas genom att locket fors nedat.
4. Skydd mot overhettning: Apparaten ar utrustad med overhettningskydd som stanger av apparaten i handelse av tekiskt fel aller felaktig använding (ventilatorn fortssätter att vara i drift en stund, pa den lagsta nivan for att kyla ned apparaten). Om detta intraffar sca felet avhjalpas aller felaktig använding upphora (t.ex. 50 cm utrémme runt om apparaten, inte tacka over apparaten, stalla apparaten i uppratt lage). När apparaten har svalnat kan den tas i drift.
5. Temperaturindikatorn kan andras fran Celsius till Fahrenheit och vice versa genom att trycka på «Auto Mode»-knappen (10) i fem sekunder.

Rengöring

Innan apparaten underhãlls och after varje användning, stänger du av apparaten och drar ut nätkabeln (1) ur vagguttaget.

Observera: Sank aldrig ned apparaten i vatten (risk for kortslutning).

• For att rengöra utsidan, torka av med en fuktig trasa och torka sedan ordentligt.
• Se till att luftintaget och luftutslappet rengör s regelbundet for att undvika att damm samlas. Rengör luftutslappet (18) med en torr borste erer en dammsugare. Luftintagnätet (17) ar forsett med ett luftfilter (15) som kan tas bort och rengöras med fuktig trasa. Ta bort filtret genom att dra ut klaffen langst ner med hjälp av det infällda handtaget.

Reparationer

• Reparationer av elektriska apparater fár endast utföras av en kvalificerad eltekniker. Om felaktiga reparationer utförs, upphör garantin att gälla och allt ansvar fransags.
• Använd aldrig apparaten om en kabel eller kontakt ár skadad, om den har funktionsfel, om den har tappats eller blivit skadad på nagot annat satt (sprickor/brister i höljet).
• Tryck inte in nagra foremål apparaten. Ta inte isär apparaten.
• Om apparaten inte går att reparera, gör den obrukbar omedelbart och lamna in den på en lämplig atervinningsstation.

Kassering

Det europeiska direktivet 2012 / 19 / CE om avfall frän elektrisk och elektronisk utrustning (WEEE), kraver att gammal hushallsleuktronik INTE kastas i det normala osorderade avfallet. Forbrukad utrustning maste samlas in separat for att optimera Återanvändning och Återvinning av det material som de innehaller och for minska paverkan pa manniskors halsa och pa miljon.

Symbolen med den overkorsade "soptunnan" på Produkten päminner dig

om din skyldighet att apparaten maste samlas in separat nar det kasseras. Du kan kontakta din lokala myndighet erler Återförsäljare for information om korrekt kassering av forbrukad elektronisk utrustning.

Specificationer

Märkspänning 220 - 240V / 50Hz Temperaturomrade 0^ - 26^ / > 26^ = Hi Strömfürbrukning 800W (min.)
Uteffekt 2^000W (max.)
Dimensioner 177× 536× 189mm (leveys x korkeus x syvyys)
Vikt 5.0kg Uppfyller EU:s regler CE / WEEE / RoHS

Allarattigheterfortekniskaandringarforbahalles

Garantie/Warranty/Garantie/Garanzia/Garantia Garantie/Garanti/Takuu/Garanti/Garanti

2 Jahre Garantie

Denna garanti tacker brister i tilverkning, produktion och material. Slitage och olampligt anvandande aller underhall ar uteslutna.
