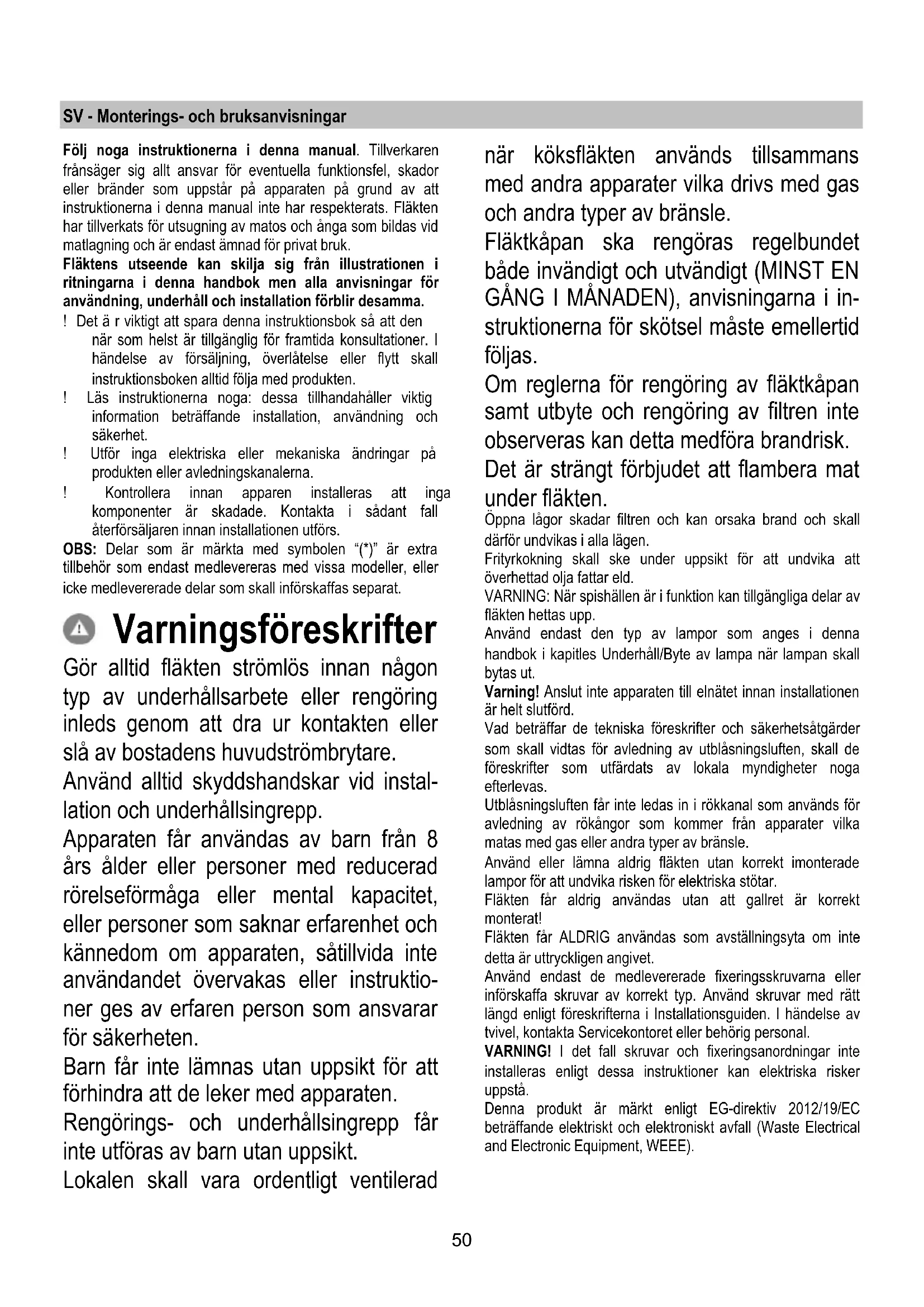

Για την αντικατάσταση τους, απευθυνθείτε στην υπηρεσία τεχνικής βοήθειας50 SV - Monterings- och bruksanvisningar Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk. Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma. ! Det ä r viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten. ! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. ! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna. ! Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs. OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat. Varningsföreskrifter Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. Använd alltid skyddshandskar vid instal- lation och underhållsingrepp. Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktio- ner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i in- struktionerna för skötsel måste emellertid följas. Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. Det är strängt förbjudet att flambera mat under fläkten. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp. Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut. Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd. Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat! Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal. VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå. Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).51 Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvän- dning av denna produkt, var god kontakta de lokala myndi- gheterna, ortens sophanteringstjänst eller butiken där produ- kten inhandlades. Apparat utformad, testad och tillverkad i enlighet med:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet. Användning Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation. Utsugningsversion Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen. Avledningsröret skall ha samma diameter som anslutnin- gsflänsen. Varning! Avledningsröret medlevereras inte och skall inför- skaffas separat. I det fall fläkten är försedd med kolfilter skall dessa tas ur. Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen). I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem. ! Använd ett så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°). ! Undvik stora skillnader i rörets tvärsnittsarea. Filterversion Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem. Installation Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. Elektrisk anslutning Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna. Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad. Varning! byte av elektrisk kabel skall utföras av auktoriserad servicetekniker i syftet att undvika all typer av risker. Montering Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.

• Ta ur det/de aktiva kolfiltret/n om sådana är medlevere- rade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall använ- das som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar. Kontrollera i det fall sidopaneler och/eller sidoskåp förekom- mer att utrymmet är tillräckligt för installationen av fläkten samt att kontrollpanelen alltid är lättåtkomlig. Följ monteringsinstruktionerna i motsatt ordning för att ta ur fläkten ur köksskåpet. Varning! Använd lämpliga skyddshandskar med skärskydd. Börja med att lossa den dubbelhäftande tejpen som håller fast fläkten mot köksskåpets botten (se även fig. 4)52 Använd en rakbladskniv och för in rakbladet mellanfläktens plåt och köksskåpets botten på höger och vänster sida. Fig. A Varning! I det fall detta förfarande slopas riskerar fläktens plåt att deformeras allvarligt i samband med avlägsnandet. Funktion

T1. AV/PÅ-knapp för "Automatisk funktion (sensor), anslutning med SNAP® " - se funktionslistan i nästa avsnitt T2: Knapp för inställning av utsugningshastighet (effekt):1, 2, 3, intensiv Notering: Hastigheten intensiv kan användas i 5 minuter, sedan ställs hastighet 3 in automatiskt. T3: AV/PÅ-knapp (kort nedtryckning) och reglering av ljusstyrka (lång nedtryckning). Indikator för filtermättning Fläkten indikerar när det behövs underhåll av filtren: Fettfiltret (cirka var 40:e drifttimme): alla Led med rött ljus Odörfilter med aktivt kol (cirka var 160:e drifttimme): alla Led med rött ljus, led L2 och L3 blinkar Återställning av filtrens mättning Efter att filtrens underhåll utförts, tryck länge på knapp T1 och T3, led L1, L2 och L3 blinkar kort med rött ljus för att sedan slockna definitivt. Aktivering av indikatorn för aktiva kolfilters mättning Denna indikator är normalt avaktiverad. Gå tillväga på följande sätt för att aktivera den:: Med fläkten släckt, tryck länge och samtidigt på T1 och T2: först tänds L1 sedan också L2 och L3 varefter L2 och L3 då knapparna släppts, blinkar kort för att indikera att aktivering skett. Avaktivering av LED för kolfiltrets mättning: upprepa ovanstående åtgärd, först tänds L1, L2 och L3 samtidigt, sedan bara L1, varefter L1, L2 och L3 tänds på nytt då knappen släppts upp för att indikera att avaktivering skett.

Observera! Det rekommenderas att gå till Inställning av parametrarna för automatisk funktion (se kapitlet nedan) innan den automatiska funktionen används och innan köksfläkten ansluts till SNAP

Automatisk funktion (sensor) Köksfläkten startar med den hastighet som är mest lämplig för matoset som har uppmätts av sensorn som köksfläkten är utrustad med. Gör följande för att aktivera denna funktion: Tryck kort på knappen T1. Lysdioden L1 tänds med vitt sken. Köksfläktens automatiska funktion med SNAP

är en extra frånluftsenhet som fungerar tillsammans med köksfläkten. För mer information, se bruksanvisningen som medföljer SNAP

Gör följande för att aktivera denna funktion: Tryck kort på knappen T1. Lysdioden L1 tänds med orange sken.

Inställning av parametrarna för automatisk funktion Regleringen av parametrarna sker automatiskt varje gång som köksfläkten ansluts till elnätet (t.ex. i samband med den första installationen eller efter ett strömavbrott). Detta kan även göras manuellt. Notering: Samtliga nedan beskrivna manuella moment för kalibrering, val, inställning och logisk anslutning kan utföras med köksfläkten avstängd (AV) och automatisk funktion avstängd (T1 AV - L1 släckt) . Manuell reglering Denna reglering ska göras när den automatiska funktionen inte fungerar korrekt. Genomför regleringen när det råder normala förhållanden in köket. Den manuella regleringen består av följande moment:

• Kalibrering av köksfläkten:

• Val av typen av spishäll (gas, induktion eller elektrisk).
