MODE D'EMPLOI Hidden HT ELICA

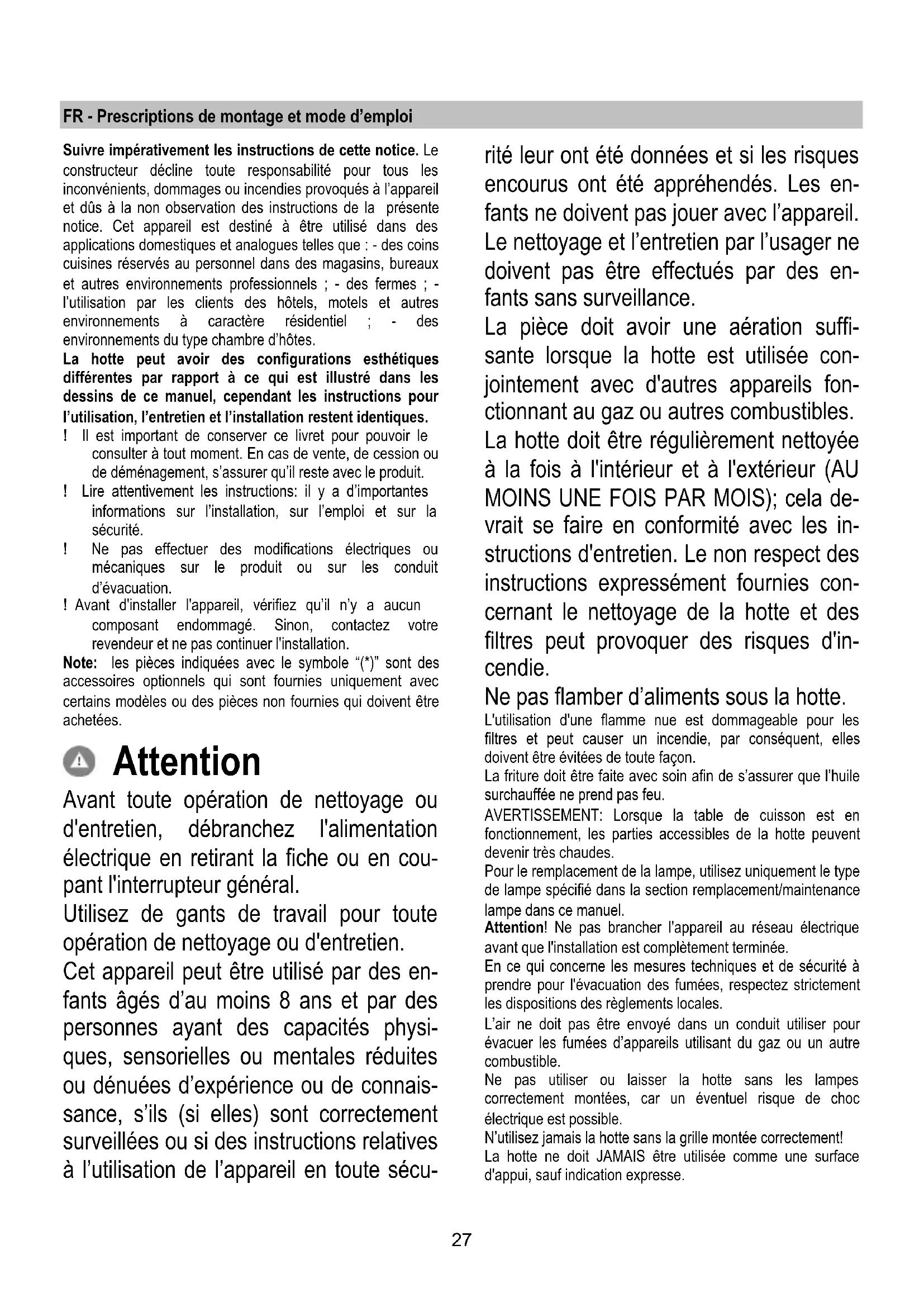

AVERTISSEMENT: Lorsque la table de cuisson est en

fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes. Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel. Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée. En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales. L’air ne doit pas être envoyé dans un conduit utiliser pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible. Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible. N’utilisez jamais la hotte sans la grille montée correctement! La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.28 Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis. Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié. ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques. Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l’impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et n’utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d’optimiser le rendement et de minimiser le bruit. Utilisation La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur. Version évacuation extérieure Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte. Attention! Le tuyau d’évacuation n’est pas fourni et doit être acheté à part. Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord. Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord). L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d’aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard. ! Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°). ! Éviter les variations excessives de section du tuyau. Version recyclage L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce. Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif. Installation La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.29 Branchement électrique La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. Attention! Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. Montage Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d’installation choisie.

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui- ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version recyclage.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les. En présence de panneaux et/ou parois et/ou étagères latérales, vérifier que l’espace soit suffisant pour installer la hotte et que l’accès aux commandes soit pratique. Pour enlever la hotte de l'unité murale, suivez les étapes de montage dans l'ordre inverse. Attention! Utilisez des gants résistants aux coupures appropriés. Commencez enlever la hotte de l'adhésif double face qui la maintient adhérente au fond de l'unité de mur (voir aussi Fig.

Utilisez donc un cutter qui peut être glissé entre la tôle de la hotte et le fond de l'unité murale sur les côtés droit et gauche. Fig. A. Attention! En cas contraire, si vous utilisez la force durant l'extraction, a partie en tôle de la hotte pourrait être irrémédiablement déformée

T1. Touche ON/OFF « Fonctionnement automatique (capteur), connexion avec SNAP® » - Voir la liste des fonctions dans le paragraphe suivant. T2. Touche de contrôle de la vitesse (puissance) d'aspiration : 1, 2, 3, intensive Remarque : La vitesse intensive dure environ 5 minutes, après quoi la vitesse est réglée automatiquement sur 3. T3. Touche ON/OFF (brève pression) et réglage de l'intensité lumineuse (longue pression). Indicateur de saturation filtres La hotte indique quand il est nécessaire d’effectuer l’entretien des filtres: Filtre à graisse (toutes les 40 heures d'utilisation): toutes les LED avec lumière rouge Filtre odeur à charbon actif (toutes les 160 heures de fonctionnement): toutes les LED avec lumière rouge, les LEDs L2 et L3 clignotent Reset saturation filtres Après avoir effectué l'entretien des filtres, appuyez et maintenez les boutons T1 et T3, les LEDs L1, L2 et L3 clignotent brièvement en rouge et puis s’éteignent définitivement. Activation indicateur saturation filtre odeurs à charbon actif Cet indicateur est normalement désactivé. Pour l'activer, procédez comme suit: Avec la hotte éteinte, appuyez et maintenez pendant une longue période T1 et T2 simultanément: d’abord s’allume L1 puis L2 et L3 aussi, ensuite, quand les touches sont relâchées, les LEDs L2 et L3 clignotent brièvement pour indiquer l'activation réussie.30 Désactivation LED saturation du filtre à charbon: répétez l'opération ci-dessus, d’abord s’allument simultanément les led L1, L2 et L3 et puis uniquement L1, ensuite, quand les touches sont relâchées, s’allument de nouveau les LED L1, L2 et L3, pour indiquer la désactivation réussie. Fonctionnement automatique (capteur), connexion avec SNAP

Attention ! Il est recommandé de procéder au Réglage des paramètres pour le fonctionnement automatique (voir paragraphe ci-dessous) avant d'utiliser le fonctionnement automatique et raccorder la hotte au SNAP

Fonctionnement automatique (capteur) La hotte se mettra en marche à la vitesse la plus appropriée en fonction des fumées de cuisson détectées par le capteur qui est fixé à la hotte. Pour activer cette fonction : Appuyer brièvement sur la touche T1, la Led L1 s'allume en blanc. Fonctionnement automatique de la hotte avec SNAP

est une unité d'aspiration auxiliaire en mesure de fonctionner conjointement avec la hotte. Pour en savoir plus, consulter la notice fournie avec le SNAP

Pour activer cette fonction : Appuyer brièvement sur la touche T1, la Led L1 s'allume en orange.

Réglage des paramètres pour le fonctionnement automatique Le réglage des paramètres se produit normalement automatiquement à chaque fois que la hotte est reconnectée au réseau électrique (par exemple : à la première installation ou après une coupure de courant), ou manuellement. Remarque : Toutes les opérations manuelles de calibrage, de sélection, de réglage et de connexion logique décrites ci- dessous sont possibles avec la hotte éteinte (OFF) et avec le fonctionnement automatique éteint (T1 OFF - L1 éteinte). Réglage manuel À effectuer lorsqu'un mauvais fonctionnement du Fonctionnement automatique est remarqué. Il doit être effectué lorsque des conditions environnementales normales persistent dans la cuisine. Le réglage manuel prévoit :

• Calibrage de la hotte :

• Sélection du type de table de cuisson (gaz - induction ou électrique).

• Connexion avec SNAP® (lorsqu'il est installé). Calibrage de la hotte Appuyer longtemps sur la touche T1 (10 secondes environ), la led L1 clignote pour indiquer que le calibrage a commencé. Le processus de calibrage durera environ 5 minutes. Sélection de la table de cuisson (gaz - induction ou électrique). Appuyer longtemps sur la touche T2 (10 secondes environ), tous les voyants commencent à clignoter pendant 5 secondes. Durant cette période, appuyer sur T1 pour sélectionner la table de cuisson présente. Led orange : table de cuisson au gaz. Led bleue : table de cuisson à induction. Led blanche : table de cuisson électrique. Attendre 5 secondes pour permettre à la hotte d'enregistrer la sélection effectuée, jusqu'à ce que tous les voyants soient éteints. Connexion avec SNAP® (lorsqu'il est installé). La connexion entre la hotte et SNAP® est automatique, aucun réglage n'est nécessaire. Entretien Nettoyage Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détersifs liquides neutres. NE PAS
