BRUKSANVISNING Nyon Active Line BOSCH

Läs alla sakerhetsanvisningar och anvis- nigar. Forsummelser vad gäller att folja sakerhetsanvisiningarna och anvisingarna kan leda till elektriska stötar, brand och/eller svåra personskador.

Spara alla sakerhetsanvisningar och anvisningar.

Begreppet "Batteri" ienna driftsanvisning hänfor sig, oavsett konstruktion, till standardbatterier (batterier med hällare i cykelramen) och pakethällar-batterier (batterier med hällare i pakethällaren).

Låt diginte distraheras av färddatornsvisningar. Om du inte uteslutande koncentrerar dig pa trafiken riskerar du att bli inlandandai en olycka. Om du vill gora inmatninger i din färddator utover att skifta assistansniva bör du stanna och mata in onskade data.
Innan du börjar ett träningsprogram bör du lata din lakare bedöma vilka belastninger som ar lampliga for dig. Bara pà sà satt undviker du eventuella overbelastninger.
Vid användning av en hjärftfrekvensssensor kan den visade hjärftfrekvensen forfalskas av elektromagnetiska störninger. De visade hjärftfrekvenserna ar bara referenser. Tillverkaren tar inget ansvar for konsekvenserna vid felaktigt visade hjärftfrekvenser.
Oppnainte Nyon. Nyon kan forstoras om den oppnas och garantin slutar att galla.
Använd inte cykeldatorn som handtag. Om du lyfter din eBike hällandes i cykeldatorn kan skador som inte går att reparera uppstä på cykeldatorn.
Nyon ar ingen medicinteknisk produkt. Visade varden i driftslage "Fitness" kan avvika fran faktiska varden.
Använd endast cykeldatorn Nyon med tillhörande manöverenhet, som hare en egen joystick. Joysticken på manöverenheten har sama Funktion somfattning som joysticken på cykeldatorn.
Läs och beakta sakerhetsanvisingarna och anvis- ningar i alla bruksanvisingarna for eBike-systemet samt iBruksanvisingen for din eBike.

Sakerhetsanvisningar i samband med navigeringen

Planera inga rutter under pagäende fard. Stanna och mata bara in ett nytt mål när du står stilla. Om du inte uteslutande koncentrerar dig på trafiken riskerar du att bli inlandad i en olycka.
Avbryt din rutt om navigeringen foreslår en väg, som ar alltför vigad, riskfyllt eller farlig med avseeende på din egen formåga. Låt din navigeringsapparat foreslå en alternativ rutt.
Missakta inga trafikskyltar, även om navigeringen anger en annan vigän skyltna. Byggarbetsplatser erler tidsmässigt begränsade trafikomlaggningar kan navigeringssystemet inte ta hänsyn til.
Använd inte navigeringen i sökerhetskritiska eller oklara situationer (avspärrade gator, trafikomläggninger etc.). Ha alltid användbara kartor och kommunikationsmaterial med dig.

Produkt- och kapacitetsbeskrivning

Ändamälsenlig användning

Cykeldatorn Nyon ar avsedd for styrning av ett Bosch eBike system och for visning av färddata.

Nyon ar inte lamplig for navigering utan cykel (fotvandring aller bilforare).

Illustrerade komponenter

Numreringen av de avbildade componenterna refererar till bilderna i borjan av bruksanvisingen.

Alla visningar av cykeldelar utom drivenhet, cykeldator inkl. manöverenhet, hastighetssensor och tillhörande hällare ar exempl och kan avvika hos din eBike.

1 Joystick
2 Knappen "Home"
3 Cykeldator
4 Hållare cykeldator
5 Till-/Frän-knapp cykeldator
6 Knappen cykelbelysning
7 Ljusstyrkesensor
8 USB-kontaktdon
9 USB-kontaktdonets skyddskapa

10 Manöverenhet
11 Joystick på manöverenheten
12 Knappen "Home" på manöverenheten
13 Knappen Oka assistans
14 Knappen Minska assistans
15 Knappen Start-/paskjutningshjalp "WALK"
16 Arretering cykeldator
17 Blockeringsskruv cykeldator USB-laddningskabel (Micro A-Micro B)*

*ej i bild, fãs som tillbehör

Tekniska data

Cykeldator Nyon
Produktnummer	1 270 020 907/915
Internt minne total
1 270 020 907	GB 1
1 270 020 915	GB 8
Laddström
USB-kontaktdon max.	mA 500
Laddspanning
USB-kontaktdon	V 5
USB-laddningskabel1)	1 270 016 360
Driftstemperatur	°C -5...+40
Lagringstemperatur	°C -10...+50
Laddtemperatur	°C 0...+40
Internt uppladdningsbart	V 3,7
lithiumjon-batteri	mAh 710
Skyddsklass2)	IP x7 (vattentät)
WLAN-standarder som stöds	802.11b/g/n (2,4 GHz)
Vikt, ca.	kg 0,2
1) ingär inte i den standardmässiga leveransen
2) Vid stängd USB-käpa

Montage

Satta in och ta ut cykeldatorn (se bild A)

ForattSattaincykeldatorn3skjuterdu indenhallarenframifran4.

For att Ta ut cykeldatorn 3 trycker du pa arreteringen 16 och skjuter den framat ur hällaren 4.

När du ställer ifrändig eBike tar du av cykeldatorn.

Du kan fixera cykeldatorn i sin hällare sa att den inte kan tas av. Demontera hällaren 4 fran styret. Satt cykeldatorn i hällaren. Skruva in lasskruven 17 (ganga M3, 8 mm lang) underi frän i avsedd ganga. Montera hällaren pa styret igen.

Drift

Driftstart

Forutsattningar

eBike-systemet kan bara aktiveras nar foljande forutsatt- ningar har uppfylts:

• Ett tillräckligt laddat eBike-batteri har sats i (se Driftsanvisning for batteriet).
  -Cykeldatorn har satsi korrekt ihallaren (se "Satta in och ta ut cykeldatorn", sida Svenska-2).

In-/urkoppling av elcykelsystemet

För inkoppling av elcykelsystemet finns följande alternativ.

Satt cykeldatorn i hallaren 4.
- När cykeldatorn och eBike-batteriet har sats i trycker du en gang på cykeldatorns till-/från-knapp 5.
- Tryck på eBike-batteriets till-/frän-batteri nar cykeldatorn ar isatt (se batteriets driftsanvisning).

Drivningen aktiveras sa snart du trampar på pedalerna (utom vid Funktiongangstod eller på assistansnivan "OFF"). Motoreffekten beror på den installda assistansnivan på cykeldatorn.

Sà fort du slutat trampa pedalerna i normaldrift aller en hastighet på 25/45 km/h uppnàtts, frankopplar elcykeldriften assistansen. Drivningen aktiveras Åter automatiskt nar peda- lerna trampas och en hastighet på 25/45 km/h underskrids.

For urkoppling av elcykelsystemet finns foljande alternativ:

• Tryck pá cykeldatorns till-/frán-knapp 5 under minst 1 sek und.
• Stäng av eBike-batteriet med dess till-/från-knapp (se batteriets driftsanvisning).
  -Tautcykelhallarenurhallare.

Om ingen effekt behövs是从 drivningen under ca. 10 minutes (t.ex.ningar stär stilla), eller ingen knapp på Nyon trycks, stängs eBike-systemet av automatiskt av energibesparingskäl.

Manöversystemet "Nyon"

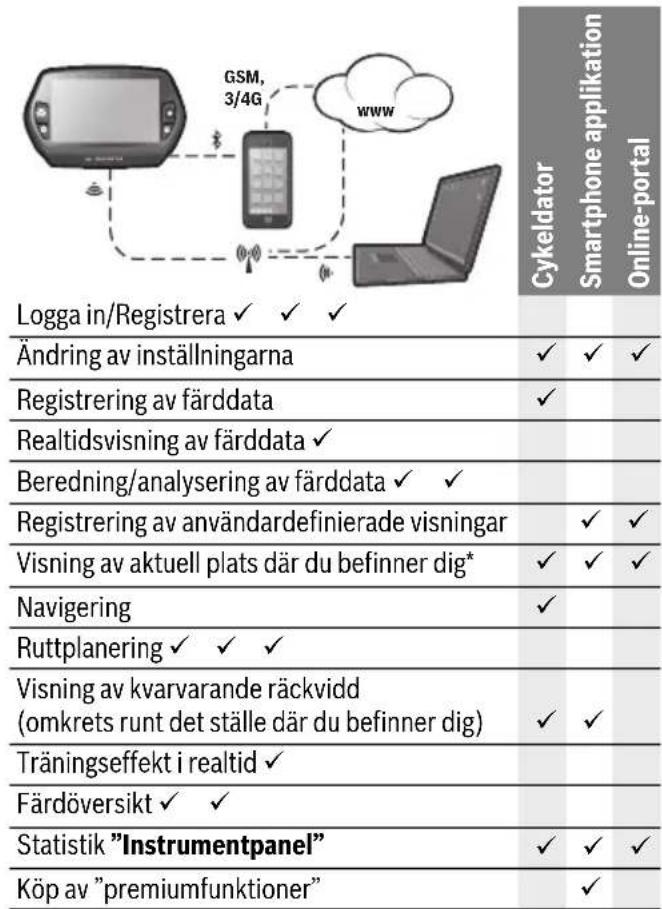

Manöversystemet Nyon bestär av trekomponenter:

-cykeldatorn Nyon med manoverenhet
- Smartphone-applicationen "Bosch eBike Connect"
- on line - portalen ”www.eBike- Connect.con

Många installninger och Funktioner kan administreras resp. användas på alla componenter. Vissa installninger och Funktioner kan bara nas eller manövreras via vissa componenter. Synkroniseringen av data sker automatiskt vid befindlig Blue tooth®- /Internet-anslutning. Tabellen ger en översikt over de möjiga funktionerna.

*GPS krävs

Premiumfunktioner

Manoversystemet "Nyons" standardfunktioner kan utvidgas genom att kopa till "Premium-funktionen" via App Store for Apple iPhones resp. Google Play Store for Android-enheter. Utover gratis-applikationen"Bosch eBike Connect" finns flera premium-applikationer att kopa. En detailjerad lista på de applicoperator som stär till forbogande anges i den online-baserade driftsanvisingen under "www.Bosch-eBike.com/nyon-manual".

Idrifttagning av cykeldatorn

Nyon levereras med ett delvis laddat batteri. Innan forsta anvandningen skall Nyon-batteriet laddas upp helt och hallet via USB-anslutningen (se "Cykeldatorns energiforsorjning", sida Svenska-7) aller via eBike-systemet.

For att kunna anvanda manoversystemets samtigaFUNKtioner maste du registrera dig online.

Inlogging i cykeldatorn

• Starta cykeldatorn med till-/från-knappen 5.
• Välj önskat språk med Joystick 1 (välj genom att trycka på joysticken) och följ anvisingarna.

Nyon kan tas i drift på foljande satt:

"PROVKORN"

Gör en testkörning utan att logga in ull behöva mata in data dessforinnan. Efter avstängningen raderas alla färddata.

• "REGISTR.">“OFFLINE” (Skapa en offline-profil)

Detta ar en mycket kort registraringsprocess, som begransas till Nyon. Offline betyder i detta fall att dina cyklingsoch anvandardata bara sparas lokalt pa datorn.

Följ anvisingarna resp. folj en av de foreslagna svarsmöljigheterna. Inmatade data bibehalls after att Nyon stängts av, men de synchroniserad dock inte med online-portalen aller Smartphone-applikationen.

- "REGISTR.">“ONLINE”>“SMARTPHONE”

(Skapa en Online-profil via Smartphone App)

Detta aren komplettr registraringsprocess. Satt Nyon pa hallaren 4, ladda ner applikationen

"Bosch eBike Connect" på din Smartphone och regist- rera dig med hjälp av applikationen. Efter inloggningen sparas cyklingsdata och synkroniseras med Smartphoneapplikationen och Online-portalen.

- "REGISTR."> "ONLINE" > "WLAN"

Detta ar en komplett registraringsprocess. Gà till sett WLAN-natverks mottagningsområde. Satt Nyon pa hällaren 4. Efter val av att nät och inloggning med losenord ansluter Nyon till WLAN-natverket som du har valt och du hanvisas till onlineportalen "www.eBike-Connect.com" där du kan utföra registraringen. Efter genomförd inloggning sparas cyklingsdata och synkroniseras med onlineportalen. Du kan skapa en anslutning till dinSMARTelefon frän din Nyon ("Inställninger")> "Anslutninger"> "Anslut en smartphone").

Registering via Smartphone och Bluetooth®-koppling

En Smartphone ingår inte i leveransen. For registraringen med Smartphone kravs en Internetanslutting, vilket kan inebär att din Telefonoperator debiterar dig kostnader. Åven for synkroniseringen av data mellan Smartphone och Online-portal kravs en Internet-anslutting.

For att kunna utnyttja cykeldatorns fulla kapacitet kravs en smarttelefon med operativsystemen Android Version 4.0.3 och högre eller iOS 8 och högre. En lista på de testade/godkända Smartphones finns i den online-baserade driftsanvisningen under "www.Bosch-eBike.com/nyon-manual".

Aven Smartphones, som inte anges i listen och som arbetar under de namnda operativsystemen kan under vissa omstandigheter anslutas till cykeldatorn. En fullständig kompatibilitet mellan cykeldatorn och de Smartphones som anges i listen kan inte garanteras.

Ladda ner "Bosch eBike Connect" frAn App Store for Apple iPhones resp. Google Play Store for Android-enheter till din Smartphone.

Starta applikationen "Bosch eBike Connect" och folj anvis- ningarna. En detaljerad anvising finns i den online-baserade driftsanvisingen under www.Bosch-eBike.com/ nyon-manual".

När applikationen "Bosch eBike Connect"är aktiv och endet finns en Bluetooth®-anslutting till din cykeldator synonymiseras data automatiskt mellan cykeldator och Smartphone.

Online-Registraring

For Online-registeringen kravs en Internet-ATOMst.

Oppna online-portalen "Bosch eBike Connect" med din webläsare under "www.eBike-Connect.com" och folj anvisingarna. En detailjerad anvising finns i den online-baserade driftsanvisingen under "www.Bosch-eBike.com/nyon-manual".

Visningar ochinstallingar av cykeldatorn

Anvisning: All ytlig bild och text på afterfoljande sidor mot-svarar programvarans godkända utgåva. Uppateringarna utges flera gänger under ettår, därfor kan det hända att vis-ning av bild och textändrar sig nagot after en upddatering.

Manövrering

Under farden kan visningen andas via manoverenheten 10. Pa sa satt kan bada hander blkar pa ratten.

Med manöverelementen på färddatorn har du följande möglicher:

• Med till-/frän-knappen 5 sätter du på resp stänger av datorn.
• Med knappen "Home" (2 eller 12) nár du det driftsäge som ställts in i "Inställningar" >"Min Nyon".
• Med knappen cykelbelysning 6 kan cykelbelysningen sattas pa resp. stängas av.
• MedJoystick 1 kan du navigera i det respektive driftslaget. Genom att trycka pa Joystick 1 gör du ett val.

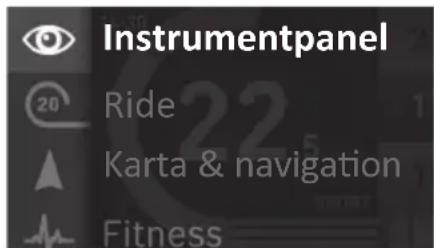

Med Joystick 1 kan du täcka over det aktiva driftslaget med huvudmenyn och skifta till huvudmenyn (se bilden ovan). Om du i det aktiva driftslaget trycker Joystick 1 at Höger täcks den aktuella skärmbilden over med de inställningsalternativ som ar möjiga for det aktuella driftslaget. Navigera med Joystick till det önskade alternatively och välj detta genom att trycka på Joystick 1.

Tips: Om du ar i ett aktiv driftsläge kan du koppla till nasta driftsläge genom att trycka Joystick 1 uppåt eller nedåt. Om Nyon ar på eBike, visas "Ride" after att driftsläget aktiverats. Om Nyon inte ar monterad på eBike visas driftsläget "Instrumentpanel".

Huvudmeny

Instrument panel" Detta driftslage visar dig diverse statistikdata, anslutningsstatus och synkronise-ringsstatus.

"Ride" Detta driftsage formedlar de aktuella cyklingsdata.

"Karta & navigation" Via detta driftsläge kan du ladda ner kartmaterial, som baseras på Open Street Map (OSM)是从 Internet. Med dessa kartor kan du navigera.

"Fitness" Via detta driftslage kan du betrakta olika konditionsrelevanta informationer.

"Inställningar" Med detta driftsäge kan du fastställa cykeldatorns grundinställningar.

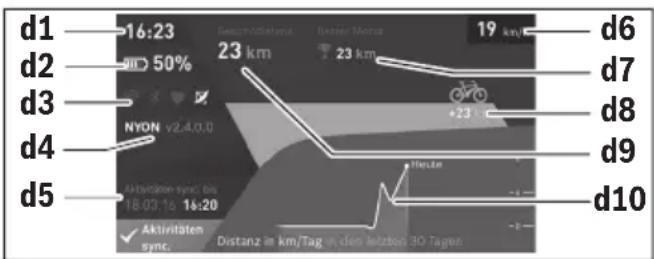

Driftslage "Instrumentpanel"

Detta driftsäge visar dig diverse statistikdata, anslutningsstatus och synchroniseringsstatus.

d1Tid
d2 Laddningsstatus eBike-batteri
d3 Anslutningsstatus
d4 Nyon-versionsinformation
d5 Nyon-synkroniseringsinformation
d6 Indikering hastigkeit/lusstatus (när cykeldatorn sitter på cykeln)
d6 Indikering laddnivá cykeldator-batteri (nár cykeldatorn ej sitter pá cykeln)
d7 Flest antal kilometer på en manad
d8 Körda kilometer jämfort med foregående manad
d9 Totalt antal kilometer
d10 Korda kilometer per dag under de senaste 30 dagarna

Detta synchroniseras:

• Sparade rutter och platser
• Anvanderdefinierade skärmar och körlägen
• Användarinstallingar

Synchroniseringen sker via WLAN aller Bluetooth®. Om baida anslutningstyper ar deaktiverade fär du motsvarande felmeddelande.

Driftsläge "Ride"

Detta driftsläge formedlar de aktuella cyklingsdata.

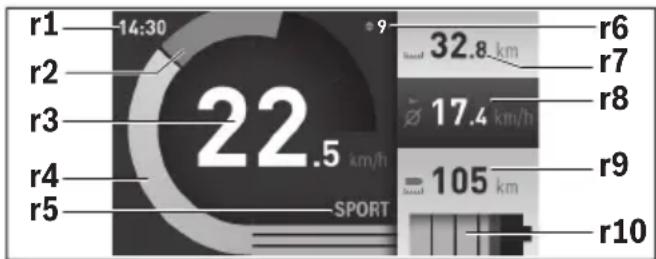

r1 Tid
r2 Egen trampningseffekt
r3 Hastighet
r4 Motoreffekt
r5 Indikering av assistansniva
r6 Växelrekommendation/eShift-indikering
r7 Trippmäture
r8 Genomsnittlig hastighet
r9 Kvarvarande räckvidd

r10 Laddningsstatus eBike-batteri

Driftsläge "Karta & navigation"

Via detta driftsage kan du ladda ner kartmaterial, som base-ras på Open Street Map (OSM) fr'an Internet. Med dessa kar- tor kan du navigera.

Kartmaterial, som ar relevant for kundens bostadsort installeras av cykelhandlaren. Vid behov kan ytterligare kartor laddas ner via din Smartphone-application "Bosch eBike Connect" och overforas till cykeldatorn. En detailjerad anvising finns i den online-baserade driftsanvisingen under

Om du har en aktiv WLAN-anslutning kan du ladda ner valfria karter direkt till Nyon via "Inställninger" "Karta & navigation">"Karthanterare".

När du startat Nyon böjr den med att söka after satelliter, für att kunna ta emot GPS-signaler. Så snart ett tillräcklig antal satelliter hittats visas var du befinner dig i driftslaget

"Karta & navigation". Vid ogynnsamma vaderforhällanden erer om du befinner dig på ett skymt stalle kan satellitsökningen ta nagot langre tid. Om inga satelliter hittas after en langre tid startar du om Nyon.

Genom att trycka Joysticken 1 Åt Höger och genom att välja untermenyn i den högra kanten du äandra kartavsnittets zoominställning, eBike-batteriets räckvidd erller väljaett navigeringsalternativ bland manga. Zoominställingarna for cartavsnittet kan ocksäändras genom att trycka på Joystick.

Den enkla beräkningen av resterande räckvidd hos batteriet kan utokas med hjälp av premiumfunktionen "Topografi-räckvidd". Hos "Topografi-räckvidd" beräknas och visas resterande räckvidd for batteriet under beaktende av de topografiska villkoren. En detaljerad anvising finns i den online-baserade driftsanvisingen under www.Bosch-eBike.com/nyon-manual".

Under "Sevärdheter" visas också de narnast liggande "Bosch eBike experts". Genom att valja Återförsäljare beräk-nar systemet rutten dit at dig och du erbjuds att valja den.

När du matat in målet (stad, gata, husnummer) erbjuds du 3 olika rutter ("Vackra", "Snabb" och "MTB" (Mountainbike)). Du kan välja en av rutterna. Alternativt kan systemet guida dig hem, lata dig välja nagot av de senaste målén eller hamta upp sparade platser och rutter. (En detaljerad anvis- ning finns i den online-baserade driftsanvisingen under

"www.Bosch-eBike.com/nyon-manual".)

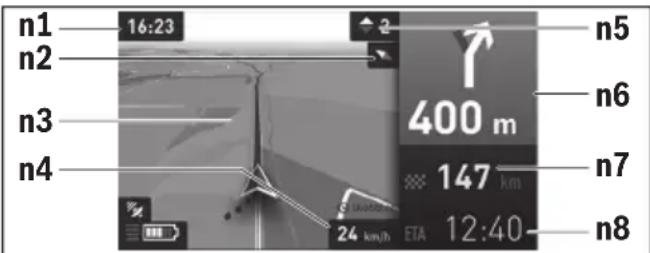

Den valda rutten visas pa det satt som visas pa bilden nedan.

n1 Tid

n2 Kompassnal

n3Karta

n4 Hastighet

n5 Växelrekommendation

n6 Avtagsinformation och avständ till nästa avtagning

n7 Avstand till majelet

n8 Beräknad ankomst till målet

Under navigeringen visas viginformationerna (t.ex. riktning vänster om 50m ) genom att informationen laggs ovenpå även i andra driftslagen.

Om du avbryter en navigerad fard och sedan aktiverar

"Karta & navigation" fãr du frågan om du vill fortsätta navigeringen aller inte. Om du fortsätter navigeringen GUIDas du till ditt senaste mãl med navigeringen.

Om du har importerat GPX-rutter fran onlineportalen overfors dessa till din Nyon via Bluetooth® aller via en WLAN-anslutning. Dessa rutter kan du starta vid behov. Om du befinner sig i narheten av rutten kan du bliguidad till startpunkten erler starta direkt med navigering av rutten.

Vid användning av punkter på vägen fär du en information om att det är en punkt på vägen som du nätt fram till;när du är darüber. Nyon är inte lamplig for navigering utan cykel (fotvandring eller bilforare).

Vid temperaturer under 0^ maste du rakna med storre avikelser vid hojdmatningen.

Driftsläge "Fitness"

Via detta driftslage kan du betrakta oika konditionsrelevanta informationer.

Baserat på de aktivitetsnivaer som fastställts vid registre- ringen visas effekten av dina tidigare aktivitet på din utha- lighet (träningseffekt).

For att kontrollera din hjartfrekvens kan du anvanda ett bröstbälte som du kan ansluta till Nyon via Bluetooth®.

Kompatibla modeller finns i den online-baserade driftsvanis- ningen under"www.Bosch-eBike.com/nyon-manual".

Ett bröstbälte ingár inte i leveransen.

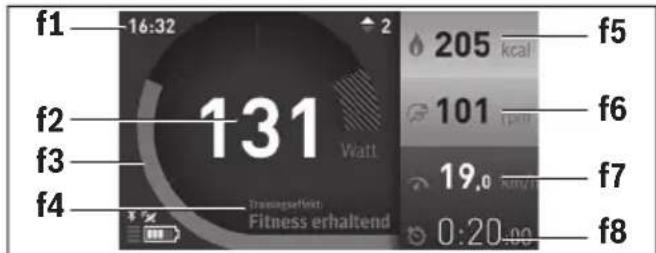

f1Tid
f2 Aktuell effekt/hjärftfrekvens*
f3 Visning av den aktuella träningseffekten
f4Träningseffekt
f5 Forbrukade kilokalorier
f6 Aktuell trampningsfrekvens
f7 Aktuell hastighet
f8 Varaktighet

• Vid användning av ett bröbstälte for matning av hjärftfrekvensen (ingår inte i leveransen) visas den aktuella hjärftfrekvensen istället für prestationen.

Via undermenyerna kan genomsnittsvardena Återställas eller sa går det att koppla om till individualiserade visningar. En detailjerad anvising finns i den online-baserade driftsanvisningen under "www.Bosch-eBike.com/nyon-manual".

Driftsläge "Inställningar"

Med detta driftsage kan du faststalla cykeldatorns grundinstallningar.

Anvising: Vissa grundinställningar kan bara andras nar Nyon sitter i hällaren 4.

For att komma till menyn "Inställningar"trycker du joysticken 1 nedat i huvudmenyn tills "Inställningar"visas.

Tips: Om du trycker joysticken nedat längerkommen du ocksà till menyn "Inställningar".

Du kan gora foljande andringar:

"Ansluttingar": Du kan konfigurera Bluetooth®-installingar, skapa en ny Smartphone-anslutning, en WiFi-anslutning aller en hjartfrekvensmåtare. Om du aktiverar WiFi söker Nyon after tillgangliga natverk. De hittade natverken lista. Välj onskat natverk med Joysticken 1 och mata in Lossenordet.
"Karta & navigation" Här kan du konfigurera kartvisningen och starta en automatisk anpassning av visningen oberoende av den omgivande lusstyrkan.
"Min profil": Här kan du visa den aktiva användaren.
"Min eBike": När Nyon ar isatt kan du äandra hjulomkret- Sen, som ställts in av tillverkaren med ±5%. Cykeltillverkaren eller Återförsäljaren kan basera att visst antal cyklade kilometer och/eller en viss tidsperiod vid berakningen av servicitidpunkten. Under "Service" visas nar det ar dags for service.

Under "Växlingsrekommendation" kan du slå på och stänga av indikeringen for en växelrekommendation. Om din eBike ar utrustad med "eShift" kan du även konfigurera ditt eShift-system har (se "eShift (tillval)", sida Svenska-8).

"Min Nyon": Har kan du leta after upppateringar, konfigu-rera Home-knappen, stalla in räknarna, sasom trippmā-tare, forbrukade kalorier och genomsnittsvärden, automatiskt "O"-stalla varje natt eller Återstalla Nyon till installngarna vid leveransen.

Under "Autom. lusstyrka" kan du lata displayens lusstyrka anpassas automatiskt.

For att kompensera for vaderlaterade andringar kan du anpassa visat varde till faktiskt hojd under "Altitudskorrigering".

"Region & Sprak": Du kan visa hastigkeit och avständ i kilometer eller miles, tiden i 12-timmars eller 24-timmars-format, valja tidszon och ställa in önskat sprák. Den aktuella tiden övertas automatiskt frän GPS-signalen.
- I menypunktten "Hjälp" hittar du att urval av FAQ (vanlga frägor), kontaktinformationer, juridiska informationer och informationer om systemet och licenser.

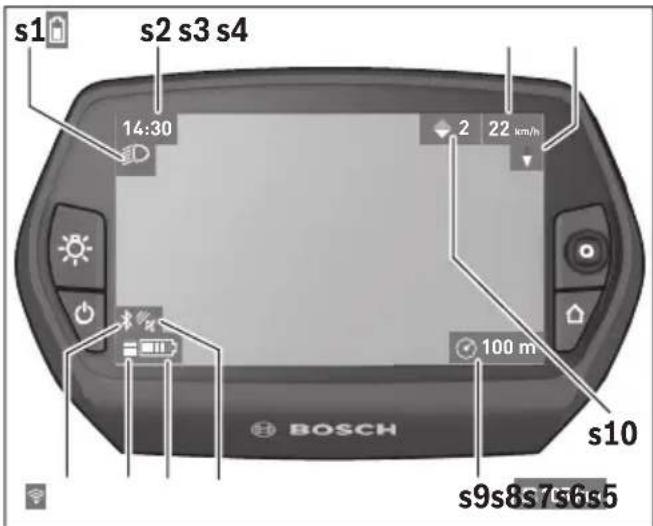

Statusvisningar

Beroende på det visade driftsåget visas inte alltid alla statusvisningar. Visningar, som redan visas på huvudbildskärmen visas inteigen. Indikeringarnas positioner kan variera. Om färddatorn tas ut ur sinhallare visas laddningsstatusen forfärddatorns Nyon-batteri istället for indikationen for cykelbelysningen.

s1 Visning cykelbelynsing/Laddningsvisning Nyon-batteriet
s2 Visning tid
s3 Visning hastighet
s4 Visning norr
s5 Visning Bluetooth®/WiFi-anslutning
s6 Vising assistansniva
s7 Laddningsstatus eBike-batteri
s8 Vising GPS-signal
s9 Visning zoomomrade/kvarvarande rackvidd
s10 Vaxelrekommendation

Cykelatorns energiförsjrning

Om cykeldatorn sitter i hällaren 4, om att tillräckligt laddate eBike-batteri har sats in i eBike och om eBike-systemet ar tillslaget forsörjs Nyon-batteriet av eBike-batteriet med energia.

Om cykeldatorn tas ut ur hällaren 4 forsörjs den med el fran Nyon-batteriet. Om Nyon-batteriet ar svagt visas ett varnings-meddelande på displayen.

For att ladda Nyon-batteriet satter du in cykeldatorn i hallaren 4. Observera att om eBike-batteriet inte laddas for tillfallet kan eBike-systemet stanga av sig automatiskt after 10 minut er. I detta fall avbryts oksa laddningen av Nyon-batteriet.

Cykelatorn kan också laddas upp via USB-anslutningen. Öppna skyddsloket 9. Anslut USB-uttaget 8 till cykelatorn via en micro USB-kabel till en vanlig i handeln forekommande laddare (ingår inte i den standardmässiga leveransen) eller USB-anslutningen på en dator (5 V laddningsspänning; max. 500 mA laddningsström).

Anvising: Om Nyon är avstängd under laddningen kan Nyon startasigen forst d USB-kabeln har dragits ut (gäller endast 1270020907).

Om cykeldatorn tas ut urhallaren 4 forblir Funktionernas samtiga varden sparade och kan visas även i fortsettningen.

Utan att Nyon-batteriet laddas igen kvarstar datum och tid maximali 6 manader. Efter aterstart satt nytt datum och ny tid after att GPS-lokaliseringen utfords.

Anvising: För att uppnå en maximal livslängd på Nyon-batteriet bør Nyon-batteriet underhällsladdas var sjätte manad.

Satta/stanga av cykeldatorn

For att satta pa cykeldatorn trycker du kort pa till-/fran-knappen 5.

For att stänga av cykeldatorn trycker du på till-/från-knappen 5 under mer an 1 sekund.

Utan knapptryckning overgår Nyon after 5 minuter till energisparlaget (bakgrundsbelysning släckt) och stänger av sigigen after ytterligare 5 minuter.

Nyon Reset

Om Nyon mot formodan inte langre gär att manovrera kan Nyon Återställas genom att samtidigt trycka pa knapparna 1, 2, 5 och 6. Genomfor endast Återställningen om det ar absolut nödvändigt, eftersom olica inställninger kan gä forlorade.

Indikering av batteriets laddningstillstand

Batteriladdningsvisingen r10 (s7) visar eBike-batteriets laddning. Nyon-batteriets laddning kan lasas av pa visingen s1.eBike-batteriets laddning kan oksa lasas av pa LED:erna pa eBike-batteriet som sadant.

På displayen r10 motsvarar varje stapel i batterisymbolen en kapacitet pa ungefär 20%:

eBike-batteriet ar helt laddat.

eBike-batteriet bör unterhällsladdas.

Kapaciteten for assistans av drivningen ar forbrukad och assistansen stangs av mjukt. Den kvarvaraande kapaciteten anvands for cykelbelysningen och cykeldatorn.

eBike-batteriets kapacitet racker under ytterligare cirka 2 timmar. Ytterligare forbrukare (t.ex. automatvaxlar, laddning av externa enheter i USB-uttaget) berors inte.

Om cykeldatorn tas ut ur hällaren 4 sparas den senast visas batteriladdningsstatusen.

Inställning av assistansgrad

På manöverenheten 10 går det att ställa in hur kraftig assistans eBike-drivningen skall ge vid trampningen. Stödnivån kan andras nar som helst, även under farden.

Anvisning: Pá vissa utforanden kan den Förinstälda assistansen intealandras. Det kan även hända att endast färeassistansfunktioner finns att tillgå an vad som har anges.

Maximalt följande assistansgrader finns att tillgå:

• "OFF": Motorassistansen ar avstängd, eBike kan forflyttagen genom att trampa, som med en vanlig cykel. Paskjutnings-hjalpen kan inte aktiveras påenna assistansniva.
• "ECO": aktiv hjälp vid maximal effektivitet, für maximal räckvidd
• "TOUR": konstant hjälp, für langdistansturer
• "SPORT": kraftig hjälp, für sportig cykling på bergig sträcka samt für stadstrafik
• "TURBO": maximal assistans upp till hög pedalfrekvens, für sportig cykling

For att öka assistansniván trycker du på knappen "+" 14 på manöverenheten tills den önskade assistansniván visas på visningen r5. För att sänka trycker du på knappen "-" 13.

Om färddatorn tas ut ur hällaren 4 sparas den senast visade assistansnivān. Visningen r4 av motoreffekten forblir tom.

Ledhjalpen kan underlatta elcykeln ledning. Hastigheten ienna Funktion ar beroende av ilagd vaxel och kan uppna hogst 6km / h . Ju minre ilagd vaxellage ararto lagre ar hastigheten i Funktionen ledhjalp (vid full effekt).

Funktionen for ledhjälp fär endast användas nar elcykeln leds. Om elcykelns hjul inte har kontakt med marken nar ledhjalpen används finns risk for persorskada.

For att aktivera gangstodet,tryck pa knappen "WALK" pa din cykeldator. Efter aktivering,tryck pa knappen ^ 青 + ^ 青 inom 3 sekunder och hall den intryckt.eBike-drivningen koplas in.

Gångstödet kopplas ur sà snart som nagot av följande inträffar:

• Knappen" ^+ 14 släpps,
  -hjulen pa eBike blockeras (t.ex. genom bromsning ell er om du kör pa ett hinder),
• hastigheten overskrider 6km / h

När du släpper knappen "+" Förblir gangstödet redo iytterligare 3 sekunder. Tryck på knappen "+"igen inom detta tids-intervall for att aktivera gangstödet på nytt.

Anvisning: Pá vissa system kan gängstödet startas direkt genom ett tryck på "WALK"-knappen.

Anvisning: Paskjutningshjalpen kan inte aktiveras på assistansnivåN"OFF".

Tanda/slacka cykelbelysning

I det utforande i vilket cykelljuset matas av eBike-systemet kan fram- och bakljus tandas samtidigt via cykeldatorn med knappen 6.

När Ijuset ar pāslaget visas belysningsymbolen s1.

Tändning och släckning av lamporna påverkar inte displayens bakgrundsbelysning.

eShift (tillval)

eShift ar en anslutning av automatvaxlingssystem till eBikesystemet. Installningarna for Funktionen "eShift" kan du gora under "Min eBike". Vaxel erler trampfrekvens visas i drifts-lage "Ride", "Fitness" och "Karta & navigation". Om faltet inte visas informeras anvandaren om andringarna med en anvisning på displayen. eShift-laget aktiveras genom att trycka länge på knappen "Home" 12. Aktiveringen ar endast möjlig via manoverenheten 10. "eShift"-laget kan lamnas genom flera tryck på "Home"-knappen.

eShift med NuVinci H|Sync

Via en fordefinierad bør-trampfrekvens laggs den optimala vãxeln (Gear) in for varje hastighet. Iett manuellt lage går det att valja mellan olika vãxlar (Gear).

I laget "Trampfrekvens" kan du öka resp. minska önskad trampfrekvens med knapparna "-" resp."+pá manöverenheten. Om du häller knapparna"-resp."+intryckta ökar/minskar du trampfrekvensen i steg om fem. Önskad trampfrekvens visas pá displayen.

I laget "Växelkontroll" kan du växla mellan flera olica defini- rade utväxlingar med knapparna"-resp."+pamänoveren- heten. Ilagd växel visas pa displayen.

Under "Växelkalibrering" kan du utföra en kalibrering av den steglösa växlingen. Folj direfter anvisingarna på displayen.

Aven under fard kan det intraffa fel som gör en kalibrering nödvändig. Aktivera kalibreringen även har och folj anvisning-arna på displayen.

Navvaxeln på SRAM DD3 Pulse arbetar hastighetsberoende. Oberoende av kedjevaxlingens ilagda voxel laggs en av navvaxlingens tre vaxlar in.

Även har kan man äandra växeln manuellt med knapparna"-" resp. ^ 喜 + ^ 喜 . Automatiskt lage aktiveras automatiskt om man trycker pa"-"när forsta vaxeln ligger i. Om du trycker pa knapparna"-resp." ^+ "i automatiskt lage vaxlar du till manuelt lage. I automatiskt lage visas alltid en"A' i vaxelindikeringen. Om vaxlingen andrar vaxel i automatiskt lage sker ingen overgående visning av vaxeln pa displayen.

Om du inte befindner dig i automatiskt lage sa visas navvax-lingen for ilagd voxel kort i displayen vid varje vaxling.

Eftersom drivenheden identifierar vãxlingen och dãrfor reduc erar motorstödet under ett kort ögonblick gãr det det också att vãxla under belastning eller i uppförsbackar.

Om eBiken stoppas frän en hastighet på mer än 10 km/h kan systemet växla tillbaka till en inställd "Startväxel". "Startväxel" kan ställas in under "Mine eBike"> "eShift (SRAM)".

eShift med Shimano Di2

Vid Shimano eShift vãxlar du med Shimanos styrrspak.

Växeln visas alltid i eShift-faltet. Endast dà denna inte ár synlig (t.ex. i Installninger) visas växeln kort vid växling.

Eftersom drivenheden identifierar vãxlingen och dãrfor reduc erar motorstödet under ett kort ögonblick går det också att vãxla under belastning eller i uppförsbackar.

Om eBike stoppas fran en hastigehat mer an 10km / h kan systemet vaxlas tillbaka till en installd "Startvaxel" automatiskt. "Startvaxel" kan stallas in under "Min eBike"> "eShift (Shimano)".

Indikering av felkod

eBike-systemets komponenter kontrolleras ständigt. Om ett fel konstateras visas respektive felkod pa cykeldatorn.
Beroende pa felets typ kopplas drivningen eventuellt automatiskt fran.Fortsatt akning utan hjalpmotor ar alltid mojlig.
Fore langa turer sca elcykeln kontrolleras.

Låt endast auktorisade cykelverkstäder utföra repa-rationer.

Kod Orsak Åtgård
410	En eller flera knappar på cykeldatorn斧 blockerade.	Kontrollera att knapparna inte råkat i kläm t.ex. till följd av smuts. Rengörisåffall knapparna.
414	Manöverenhetens kopplingsproblem Kontrollera anslutningarna och förbindelserna
418	En eller flera knappar斧 blockerade på manöverenheden.	Kontrollera att knapparna inte råkat i kläm t.ex. till följd av smuts. Rengörisåffall knapparna.
419	Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare.
422	Drivenheden med anknytningsproblem Kontrollera anslutningarna och förbindelserna
423	Anslutningsproblem med eBike-batteriet	Kontrollera anslutningarna och förbindelserna
424	Komponenterna har inbördes kommunikationsfel	Kontrollera anslutningarna och förbindelserna
426	Internt tidsöverskridandefel	Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare. I detta fälläge går det inte att visa däckomkretsen aller anpassa den i grundinställningsmenyn.
430	Cykeldatorns interna batteri斧 tomt	Ladda upp cykeldatorn (i hällarenEller via USB-anslutningen)
431	Versionsfel på programvaran	Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare.
440	Internt fel i drivenheden	Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare.
450	Internt SW-fel	Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare.
460	Fel på USB-anslutningen	Koppla frän kabeln till USB-anslutningen cykeldatorn. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare.
490	Internt fel på cykeldatorn Låt kontrollera cykeldatorn
500	Internt fel i drivenheden	Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare.
502	Fel på cykelbelysningen	Kontrollera belysningen och tillhörande kabling. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare.
503	Fel i hastighetssensorn	Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-Äterförsäljare.
Kod	Orsak	Åtgård
510	Internt sensorfel	Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
511	Internt fel i drivenheden	Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
530	Batterifel Stäng av eBike, ta ur eBike-batteriet och sätt in eBike-batteriet igen. Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
531	Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
540	Temperaturfel eBike befinner sig utanfor det tillåtna temperaturområdet. Stäng av eBike-systemet for att lata drivenheden antingen svalna eller varmas upp till det tillåtna temperaturområdet. Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
550	En otillåten Förbrukare har identifie-rats.	Avlågsna Förbrukaren. Starta om systemet på nytt. Om problemet kvar-står, kontakte din Bosch eBike-Äterförsäljare.
580	Versionsfel på programvaran	Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
591	Autenticieringsfel	Stäng av eBike-systemet. Ta bort batteriet och sätt i det igen. Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
592	Inkcompatibel component	Använd en kompatibel display. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
593	Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
595, 596	Kommunikationsfel Kontrollera anslutningarna till växellådan och starta om systemet. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
602	Internt batterifel under laddningsproceduren	Koppla bort laddaren frän batteriet. Starta om eBike-systemet på nytt. Anslut laddaren till batteriet. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
602	Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
603	Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
605	Batteriemperaturfel	eBike befinner sig utanfor det tillåtna temperaturområdet. Stäng av eBike-systemet for att lata drivenheden antingen svalna eller varmas upp till det tillåtna temperaturområdet. Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
605	Batteriemperaturfel under laddnings-proceduren	Koppla bort laddaren frän batteriet. Lät batteriet svalna. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
606	Exernt batterifel	Kontrollera kablingen. Starta om systemet på nytt. Om problemet kvar-står, kontakte din Bosch eBike-Äterförsäljare.
610	Batterispänningsfel Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
620	Fel på laddaren Byt laddaren. Kontakda din Bosch eBike-Äterförsäljare.
640	Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
655	Flera batterifel	Stäng av eBike-systemet. Ta bort batteriet och sätt i det igen. Starta om systemet på nytt. Om problemet kvarstår, kontakte din Bosch eBike-Äterförsäljare.
Kod Orsak Åtgård
656	Versionsfel på programvaran	Kontakte din Bosch eBike-Äterförsäljare sä att这部分 utför en SW-uppda-tering.
7xx	Växellådsfel Beakta bruksanvisningen frän tillverkaren av växlingssystemet.
Ingen visning	Internt fel på cykeldatorn	Starta om eBike-systemet genom att stända av det och sätta på detigen.

Energiförsörjning av externa encheter via USB-kontaktdonet

Med hjälp av USB-anslutningen kan de fleta apparaterna drivas och laddas upp nar savida elförsjningen sker via USB (t.ex. diverse mobiltelefoner).

Forutsattningen for laddningen ar att cykeldatorn och ett tillrackligt laddat batteri har sats i eBike.

Öppna skyddsluckan 9 till USB-anslutningen på cykeldatorn. Anslut USB-anslutningen på den externa encheten via USB-laddningskabeln Micro A - Micro B (kan erhällas hos din Bosch-eBike-Äterförsäljare) med USB-hylsan 8 på cykeldatorn.

After att forbrukaren kopplats loss skull USB-anslutningen stängas noga igen med skyddshattan 9.

En USB-anslutning ar ingen vattentät stickanslutting. När du cyklär i regn fär ingen extern enchet vara ansluten och USB-anslutningen skall vara helt stängd med skyddskåpan 9.

Observera: Förbrukare, som ar anslutna till Nyon kan pøverka eBikes räckvidd.

Anvisningar for Åkning med elcykelsystemet

Skot elcykeln väl

Beakta drifts- och forvaringstemperaturerna for eBike-komponenterna. Skydda drivenheten, cykeldatorn och batteriet mot extrema temperaturer (t.ex. på grund av intensiv solinstrålning utan samtidig ventilation). Komponenterna (framforall allt batteriet) kan skadas av höga temperaturer.

Håll bildskärmen till din Nyon ren. Vid smuts kan det leda till felaktig lusstyrkeidentifering. I navigeringslaget kan dag-/ nattomkopplingen vara forfalskade.

Genom ett abrupt skiffe i omgivningsforhallandena kan det hända att rutan immar igen inifrän. Efter en kort stund sker en temperaturutjämning och imman forsvinner igen.

Underhäll och service

Underhäll och rengöring

Inga av komponenterna, inklusive drivenheten fär doppas i vatten eller rengöras med tryckvatten.

Vid rengöring av din cykeldator, använd en mjuk trasa som endast ár fuktad med vatten. Använd inga rengöringsmedel. eBike-systemet skag genomgå teknik kontroll minst en gäng om Året (bl.a. mekanik, upddatering av systemprogramvaran).

Cykel tillverkaren aller aterforsaljaren kan faststalla servicetidpunkt baserat på att visst antal cyklade kilometer och/eller en viss tidsperiod. I detta fall visas att det ar dags for service i 4 sekunder varje gang cykeldatorn startas.

För underhäll och reparation av elcykeln kontakta en auktorisarad cykelhandlare.

Låt endast auktoriserade cykelverkstäder utföra repa-rationer.

Kundtjanst och anvandarradgivning

Vid frägor beträffande elcykelsystemet och dess komponen-ter kontakta en auktoriserad cykelhandlare.

For auktorisade cykelhandlare kan du hitta kontaktadresser
pà internetsidan www.bosch-ebike.com

Transport

• Om du tar med dig din eBike på utsidan av bilen, som t.ex. på att takräcke for cyklar bör du ta av färddatorn och PowerPack für att undvika skador.

Avfallshantering

Drivenhet, cykeldator inkl. manöverenhet, batteri, hastighetssensor, tillbehör och forpackningar skall atervinnas på att miljövänligt satt.

Släng inte elcykeln eller tillhörande komponenter i hushålls-ayfall!

Endast for EU-länder:

Enligt europeiska direktivet 2012/19/EU maste obrukbara elapparater och enligt europeiska direktivet 2006/66/EG felaktiga eller forbrukade batterier separat omhandertas och på miljovänlig satt lamnas in for atervinning.

Det batteri, som ar integrerat i cykeldatorn fär bara tas ut for att avfallshanteras. Genom att öppna kapslingsskalet kan cykeldatorn Förstöras.

Lämna ej Funktionsdugliga batterier och cykeldatorer till en auktorisarad fackhandlare.

Li-jon:

Beakta anvisiningarna i avsnittet "Transport", sida Svenska-11.

Ändringar forbehalles.

Betjeningssystemet «Nyon»

Betjeningsystemet Nyon bestar av tre componenter:

-kjorecomputeren Nyon med betjeningsenhet
-SMARTTELEFONAPPPEN
- nettportalen《www.eBike-Connect.com》
