MANUALE UTENTE Nyon Active Line BOSCH

it Istruzioni originali

- "REGISTER.">“LINEA”>“WI-FI”

Indicazioni generali di sicurezza

Leggere tutte le avventenze di sicurezza e le istruzioni. Eventuali omissioni nell'adempimento delle istruzioni eindicazioni sulla sicurezza potranno causare scosse elettriche, incendi e/o lesions gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per agli esigenza futura.

Il termine «battery» utilizzato nelle presenti istruzioni d'uso si riferisce, indipendentemente alla forma costruttiva, in ugual misura alle batterie di tipo standard (batterie con supporto sul telaio della bicyclicta) e a quale a portapacchi (batterie con supporto nel portapacchi).

Non lasciatevi distrarre dal display del computer di bordo. Se non vi concentrate esclusivamente sul traffico, rischiate di essere coinvolti in un incidente. Se desiderate effettuare impostazioni sul computer di bordo relative alla modifica del livello di assistenza, fermatevi ed inserite i dati specifici.
- Prima di iniziare un programma diallenamento, consultare un medico per conoscere quali sforzi potete supportare. Soloosi eviterete un possibile sforzo eccessivo per Voi.
In caso di impiego di un sensore della frequenza cardiaca, la frequenza visualizzata può essere falsata da disturbi elettromagnetic. Le frequenze cardiache visualizzate fungono solo da riferimento. Per eventuali consequences dovute a frequenze cardiache non visualizzate correttamente, decliniamo agli responsabilità.
Non aprire ilsystema Nyon. Aprendolo, si rischia di danneggiarlo irrimediabilmente e di far decadere i diritti di garanzia.
Nonutilizzare il computer di bordo come impugnatura. Se I'eBike viene sollevata agenda sul computer di bordo, quest'ultimo potrebbe subire danni irreparabili.
- Nyon non è un prodotto tecnico-medicale. I valori visua-lizzati nella modalità operativa «Fitness» posso sono differire dai valori effettivi.
Utilizzare il computer di bordo Nyon esclusivamente con la relativa unità di lavoro, dotata di un proprio joystick. Il joystick dell'unità di lavoro offre la stessa gamma di funzioni di quello per il computer di bordo.
Leggere e osservare le avventenze di sicurezza e leindicazioni di tutte le Istruzioni d'uso delsystema eBike e dell'eBike stessa.

Avvertenze di sicurezza relative alla navigazione

Non pianificate percorsi durante la marcia. Fermatevi ed immettete una nuova destinazione esclusivamente a veicolo fermo. Se non vi concentrate esclusivamente sul traffico, rischiata di essere coinvolti in un incidente.
Interrompete il percorso, qualora la navigazione vi suggerisca un tragitto che possa superare le vostre capacità o che presenti rischi. In tale caso, richiedete al navigatore un percorso alternatively.
Non trascurate di rispetto alcun segnale stradale,anche quando la navigazione vi indichi un determinato percorso. Ilsystemadi navigazione nonpuo prevedere eventuali cantieri o deviazioni di percorso temporanee.
Nonutilizzate la navigazione in situazioni critiche per la sicurezza,oppure non chiare (bloccchi stradali, deviazioni, ecc.).Portate sempre con voi mappe supplementari e strumenti di comunazione.

Descrizione del prodotto e caratteristica

Uso conforme alle norme

Il computer di bordo Nyon èconcepto per il dato di unsystema eBike Bosch e per la visualizzazione dei dati di marcia.

IlsystemaNyon non è adatto per la navigazione sensa bicyclicta (per escursionisti o automobilisti).

Componenti illustrati

La numerozione dei componenti illustrati nelle figure è riferita alle rappresentazioni sulle pagine grafiche all'inizio delle istruzioni.

Tutte le rappresentazioni di parti della bicyclicetta, eccetto propulsore, computer di bordo e relativa unità di lavoro, sensore di velocità e relativi supporti, sono schematiche e potrebbero differire da modello a miglior.

1 Joystick
2 Tasto «Home»
3 Computer di bordo
4 Supporto computer di bordo
5 Tasto ON/OFF computer di bordo
6 Tasto illuminazione bicyclicta
7 Sensore di luminosità
8 Presa USB
9 Copertura di protezione della presa USB

10 Unità di comando

11 Joystick sull'unità di comando
12 Tasto «Home» sull'unità di comando
13 Tasto diminuzione supporto
14 Tasto aumento supporto

15 Tasta aiuto all'avvamento/alla spinta «WALK»
16 Elemento di bloccaggio computer di bordo
17 Vite di bloccaggio computer di bordo

Cavo di ricarica USB (Micro A-Micro B)*

• sensa illustrazione, fornibile come accessorio opzionale

Dati tecnici

Computer di bordo Nyon
Codice prodotto	1 270 020 907/915
Memoria interna totale
1 270 020 907	GB 1
1 270 020 915	GB 8
Corrente di ricarica collegamento USB max.	mA 500
Tensione di ricarica collegamento USB	V 5
Cavo di ricarica USB1)	1 270 016 360
Temperatura di esercizio	°C -5...+40
Temperatura di magazzino	°C -10...+50
Temperatura di carica	°C 0...+40
Batteria al litio interna	V 3,7
	mAh 710
Grado di protezione2)	IP x7 (impermeabile)
Standard WiFi supportati	802.11b/g/n (2,4 GHz)
Peso ca.	kg 0,2
1) Non compreso nella dotazione standard
2) A sportello USB chiuso

Montaggio

Inserimento e rimozione del computer di bordo (vedi figura A)

Per insere il computer di bordo 3 spingerlo nel supporto 4 agenda dal lato anteriore.

Per rimuovere il computer di bordo 3 premere l'elemento di bloccaggio 16 e spingerlo in avanti extraendolo dal supporto 4.

• Una volta parcheggiata l'eBike, rimuovere il computer di bordo.

Il computer di bordo può essere fissato nel supporto, al fine di impedirne la rimozione. A tale scopo, smontare il supporto 4 dal manubrio. Posizione are il computer di bordo nel supporto. Avvitare la vite di bloccaggio 17 (filettatura M3, lunghezza 8mm ) dal basso nell'apposita filettatura del supporto. Rimontare il supporto sul manubrio.

Uso

Messa in funzione

Presupposti

Ilsystema eBikepuoessereattivato solo se sono soddisfatti i seguenti presupposti:

• è insertita una batteria e Bike sufficientemente carica (vedere Istruzioni d'uso della batteria).
• Il computer di bordo è inserto correttamente nel supporto (vedere «Inserimento e rimozione del computer di bordo», pagina Italiano-2).

Attivazione/disattivazione delsysteme eBike

Per l'attivazione del sistema eBike vi sono le seguenti possibilità:

-Inserire il computer di bordo nel supporto 4.

• Con computer di bordo inserto e batteria eBike montata, premere una volta brevamente il tasto ON/OFF 5 del computer di bordo.
• Con computer di bordo inserto, premere il tasto ON/OFF della batteria eBike (vedere istruzioni d'uso della batteria).

Il propulsare si attiverà non appena i pedali verranno azionati (ad eccezione della funzione di pedalata assistita, oppure nel livello di pedalata assistita «OFF»). La potenza del motore si basa sul livello di supporto impostato sul computer di bordo.

Nel funzionamento normale non appena si smette di pedalare oppure non appena viene raggiunta una velocità di 25 / 45km / h I'assistenzatramite l'azionamento eBike viene disattivata.L'azionamento viene attivato di nuovo automaticamente non appena si ricomincia a pedalare e la velocità è inferiore a 25 / 45km / h

Per la disattivazione del sistema e Bike vi sono le seguenti possibilità:

• Premere il tasto ON/OFF 5 del computer di bordo per almeno 1 secondo.
• Disinserire la batteria eBike premendo il tasto ON/OFF (vedere istruzioni d'uso della batteria).
  Rimuovere il computer di bordo dal supporto.

Qualora la trasmissione non eroghi potenza per circa 10 min. (ad es. se l'eBike resta in sosta) o non venga premuto alcun tasto sul Nyon, il sistema eBike si disattivera automaticamente per risparmiare energia.

Ilsystemadi comando «Nyon»

Ilsystemadi comandoNyon consta di tre componenti:

• il computer di bordo Nyon con unità di lavoro
• l'applicazione smartphone «Bosch eBike Connect»
• il portale online «www.eBike-Connect.com»

Numerose impostazioni e funzioni sono essere amini- strate o utilizzate per tutti i componenti. Alcune impostazioni e funzioni sono essere raggiunte o comandate solotramite determinati componenti. La sincronizzazione dei dati avviene in automatico con connessione Bluetooth/Internet dispon- bile. Nella seguente tabella è riportata una panoramicica relativ- va alle possibili funzioni.

Le funzioni standard delsystemadi comando «Nyon» possono essere ampliate acquistando in aggiunta le «funzioni Premium»tramite l'App Store per gli iPhone di Apple o Google PlayStoreperdispositiviAndroid.

Oltre all'applicazione gratuite «Bosch eBike Connect» sono disponibili ulteriori funzioni Premium a pagamento. Un elenco dettagliato delle applicazioni supplementari disponibili è riportato nelle istruzioni d'uso online all'indirizzo

.

Messa in servizio del computer di bordo

Nyoniene fornito con una batteria parzialmente carica. Prima di iniziare, la batteria Nyon deve essere caricata completementetramite I'attacco USB (vedere «Alimentazione di energia del computer di bordo», pagina Italiano-7) o tramite ilsystema eBike.

Per poter sfruttare tutte le funzioni del sistema di commando, è inoltre necessario registrarsi online.

Registrazione sul computer di bordo

• Accendere il computer di bordo con il tasto ON/OFF 5.
• Selezionare con il joystick 1 la lingua preferita (selezionare premendo il joystick) e seguire le istruzioni.

PerMETTERinfunzioneilsystemaNyonépossible procedere come segue:

-《PROVA》

É possibile effettuare una marcia di prova, alla doversi preventivamente registrar o immettere dati. In seguito allo specnimento tutti i dati di marcia vengono cancellati.

- REGISTER>>OFFLINE

Si tratta di un processo di registrazione molto rapido limitato al Nyon. Offline significata in tal caso che i Vostri dati di marcia e utente possono essere memorizzati solo localmente sul computer di bordo.

Seguite le istruzioni o selezionate una delle possibilità di risposta proposte. I dati immessi rimangono memorizzati in seguito allo spegnimento del Nyon, tuttavia non vengono sincronizzati con il portale online o l'applicazione smartphone.

- «REGISTER»>«ONLINE»>«SMARTPH.»

Si tratta di un processo di registrazione completo. Inserite Nyon sul supporto 4, caricate l'applicazione

«Bosch eBike Connect» sul Vostro smartphone e registralevi mediante l'application. Ad avvenuta registrazione, i dati di marcia vengono memorizzati e sincronizzati con l'application smartphone ed il portale online.

Si tratta di un processo di registrazione completo. Spostatevi all'interno del campo di ricezione di una rete WLAN. Inserite Nyon sul supporto 4. Dopo aver selezionato una rete ed inserito l'identificativo, compresa la password, Nyon si colleghera alla rete WLAN di vostra scelta e verrete reinidirizzati al portale online «www.eBike-Connect.com», dove potrete effettuire la registrazione. Ad avvenuta registrazione i dati di marcia verranno memorizzati e sincronizzati con il portale online. Un collegamento con il,vostro smartphone potra essere creato successivement dal,vostro Nyon («Lmpostazioni» > «Collegamenti» > «Collegare smartphone»).

Registrazione tramite smartphone ed accoppiamento Bluetooth®

Lo smartphone non rientra nel volume della fornitura. Per la registrazione con lo smartphone è necessaria una connessione Internet, che, a seconda della forma di contratto, può comportareosti da parte del proprio gestore Telefonico.Anche per la sincerzonizzazione dei dati tra smartphone e portale online è necessaria una connessione Internet.

Per poter sfruttare pienamente le funzioni del Vostro computer di bordo, è necessario uno smartphone con i sistemi operativi Android versione 4.0.3 e superiori, oppure iOS 8 e superiori. Per l'elenco degli smartphone testati/approvati consultare le istruzioni d'uso online all'indirizzo

«www.Bosch-eBike.com/nyon-manual».

Anche gli smartphone con i sistemi operativi sopracitatii non riportati nell'elenco, in determinate condizioni possono essere collegati con il computer di bordo. Tuttavia non è possible garantire la totale compatibilità del computer di bordo con gli smartphone non riportati nell'elenco.

Caricate l'applicazione «Bosch eBike Connect» sul Vostro smartphone dall'App Store per gli iPhone di Apple o Google Play Store per dispositivi Android.

Avviate l'applicazione «Bosch eBike Connect» e seguite le istruzioni. Per le istruzioni dettagiate consultare a tal fine le istruzioni d'uso online all'indirizzo

«www.Bosch-eBike.com/nyon-manual».

Se l'application « Bosch eBike Connect» è attiva e sussiste un collegamento Bluetooth® con il Vostro computer di bordo, i dati tra il computer di bordo e lo smartphone si sincronizzano automaticamente.

Registrazione online

Per la registrazione online è necessario un accesso a Internet.

Aprite con il Vostro browser il portale online «Bosch eBike Connect» all'indirizzo «www.eBike-Connect.com» e seguite le istruzioni. Per le istruzioni dettagliate consultare a tal fine le istruzioni d'uso online all'indirizzo

.

Visualizzazione e impostazioni del computer di bordo

Notabene: Tutte le visualizzazioni e tutti i testi dell'interfaccia riportati nelle pagine seguenti corrispondono alla versione del software attualmente approvata. Poiché nel corso dell'anno il software Nyon viene aggiornato più volte, è possibile che, dopo un aggiornamento, le visualizzazioni e/o i testi dell'interfaccia presentino lievi differenze.

Logica di lavoro

Durante la marcia è possibileambiare schermatatramite l'unità di dato 10. In tal modo si possono tenere entrambe le mani sul manubrio durante la marcia.

Con gli elementi di lavoro sul computer di bordo è possibile quanto segue:

• Con il tasto ON/OFF 5 accendete o spegnete il computer di bordo.
• Con il tasto «Home» (2 o 12) si passa alla modalità operativa impostata in «Impostazioni» «Il mio Nyon».
• Con il tasto illuminazione della bicyclicetta 6 è possibile accendere o spegnere le luci della bicyclicetta.
• Con il joystick 1 è possible navigare nella modalità operativa specifica. Premendo il joystick 1 si effettua un selezione.

Con il joystick 1, premendo in senso antiorario, è possibile sovrapporre la modalità operativa attiva con il menu principale e passare a quello menu (vedere figura in alto).

Quando nella modalità operativa attiva si preme il joystick 1 in senso orario, la schermata attuale viene sovrapposta con le opzioni di regolazione possibili per la modalità operativa attuale. Navigate con il joystick verso l'opzione desiderata e selezionate l'opzione desiderata premendo il joystick 1.

Suggerimento: Quando siete nella modalità operativa attiva, premendo il joystick 1 verso l'alto o verso il basso è possible passare direttamente alla modalità successiva.

Se ilsystema Nyon è montato sull'eBike, dopo l'insertimento della modalità operativa viene visualizzato «Ride». In caso contrario, viene visualizzata la modalità operativa «Scherm. in.».

Menu principale

Simbolo Modalità operativa
	«Scherm. in.» Questa modalità operativa indica variet di dati statistici, lo stato della connessione e quello della sincronizzazione.
	«Ride» Questa modalità operativa fornisce i dati di marcia attuali.
	«Mappa e navigaz.» In questa modalità operativa avrete la possibilità di scari-care da Internet materiale cartografico basato su Open StreetMap (OSM). Le mapperpe vi consentiranno la navigazione.
	«Fitness» Tramite questa modalità operative è possibile visua-lizzare diverse informazioni rilevanti per il fitness.
	«Impostazioni» Con questa modalità operativa è possibile determinare le impostazioni di base del Vostro computer di bordo.

Modalità operativa «Schem. in.»

Questa modalità operativa indica vari dati statistici, lo stato della connessione e quello della sincronizzazione.

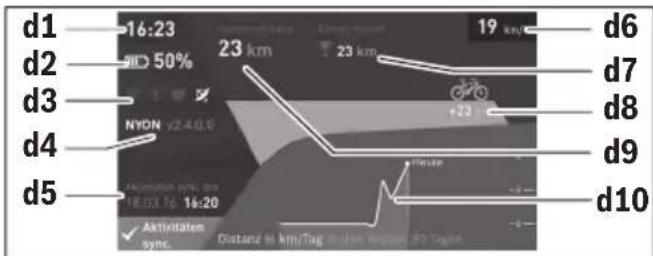

d1Ora
d2 Indicatore stato di carica della batteria eBike
d3 Stato della connessione
d4 Informazioni sulla versione di Nyon
d5 Informazioni sulla sincronizzazione di Nyon
d6 Visualizzazione della velocità/stato delle luci (con computer di bordo applicato)
d6 Visualizzazione dello stato di carica batteria del computer di bordo(con computeri di bordo rimioso)
d7 Chilometraggio maggiormente percorso nel mese
d8 Chilometri percorsi rispetto al mese precedente
d9 Chilometri totali
d10 Chilometri giornalieri percorsi negli ultimi 30 giorni

possible sincronizzare:

• percorsi e località memorizzate
• screen e modalità di marcia definiti dall'utente
• impostazioni dell'utente

La sincronizzazione avviene mediante WLAN o Bluetooth. Qualora entrambi i tipi di connessione dovessero essere inattivi, l'utente riceverà un'apposita segnalazione di erre.

Modalità operativa «Ride»

Questa modalità operativa fornisce i dati di marcia attuali.

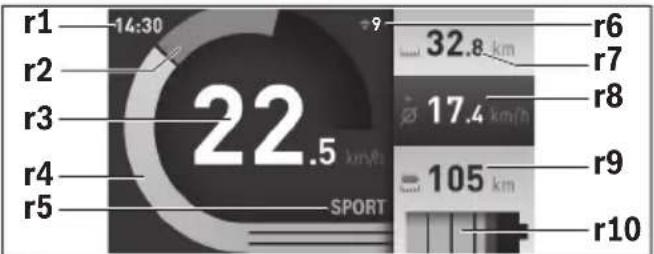

r1 Ora
r2 Propria potenza di pedalata
r3 Velocità
r4 Potenza del motore
r5 Visualizzazione livello di assistenza
r6 Indicazionechio marcia/Visualizzazioni eShift
r7 Contachilometri parziale
r8 Velocità media
r9 Autonomia residua

r10 Indicatore stato di carica della batteria eBike

Modalità operativa «Mappa e navigaz.»

In questa modalità operativa avrete la possibilità di scaricare da Internet materiale cartografico basato su Open Street Map (OSM). Le mapperve vi consentiranno la navigazione.

Il materiale cartografico pertinente all'abitazione viene installato alla concessionaria di bicyclicte per il rispetto acquirente. In caso di necessità è possibile scaricare altre mappetramite la Vostra applicazione smartphone «Bosch eBike Connect» e trasferirle sul computer di bordo. Per le istruzioni dettagliate consultare a tal fine le istruzioni d'uso online all'indirizzo «www.Bosch-eBike.com/nyon-manual».

Se si dispone di una connessione WLAN attiva, selezionando «Impostazioni» > «Mappa e navigaz.» > «Gestore mappa» è possibile caricare le mappe desiderate direttamente in Nyon. Quando si insertisce Nyon, quest'ultimo inizia con la ricerca satellitaire per poter ricevere segnali GPS. Non appena viene trovato un numero sufficiente di satelliti, nella modalità operativa viene visualizzata sulla mappa la posizione attuale.

«Mappa e navigaz.» In caso di condizioni atmosalferiche avverse o positioni sfavorevoli, la ricerca satellitare più richiedere un po' più di tempo. Qualora non venisse individuato alcun satellite dopo parecchio tempo, riavviare nuovamente il Nyon.

Premendo il joystick 1 in senso orario, è possibile modificare l'impostazione dello zoom della sezione della mappa selezionando il sottomenu sul margine di destra, lasciare visualizzata l'autonomia della batteria e Bike o selezionare un'opzione di navigazione tra那一 delle diverse disponibili. Le impostazioni dello zoom per la sezione della mappa sono essere modificate anc che premendo il joystick.

La visualizzazione della sola autonomia residua della batteria cui è essere ampliata mediante la funzione Premium «Autonomia TOPO». Con «Autonomia TOPO», l'autonomia residua della batteria verrà calculata e visualizzata in funzione delle condizioni geografiche. Per le istruzioni dettagliate consultare a tal fine le istruzioni d'uso online all'indirizzo

«www.Bosch-eBike.com/nyon-manual».

Alla voce «Punti d'interesse» potrete inoltre visualizzare i «Bosch eBike experts» di zona. Selezionando il rivenditore, ilsystema calcolera il relativo percorso, consentendovi di selezionario.

Una volta immessa la destinazione, (località, via, numero civico), potrete scegliere fra 3 percorsi diversi («Paesaggio», «Rapidò» e «MTB» (Mountain bike)). In alternatively, potrete lasciarvi guidare fino a casa, selezionare una delle ultime destinations, oppure attingere alle località e ai percorsi memorizzati. (Per le istruzioni dettagliate consultare a tal fine le istruzioni d'uso online all'indirizzo

«www.Bosch-eBike.com/nyon-manual».

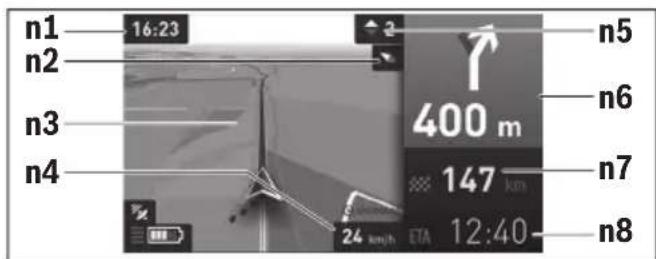

Il percorso selezionato viene visualizzato come nella figura seguente.

n1Ora
n2 Agodelabussola
n3 Mappa
n4 Velocità
n5 Indicazionechio marcia
n6 Indicazione di svolta e distance dal bivio
n7 Distanza alla destinazione
n8 Ora di arrivato prevista a destinazione

Durante la navigazione vengono visualizzati i dati di percorso mediante sovrapposizione (ad es. tra 50 m svoltare a sinistra) andere nelle altre modalità operative.

Se interromperete un percorso assistito da navigazione, dopodiché richiamerete «Mappa e navigaz.», ilsystema vi chiederà se desideriate proseguire o meno con la navigazione. In caso affermativo, la navigazione vi guiderà alla destinazione che avrete selezionato per ultima.

Se avrete importato percorsi GPX mediante il portale online, essi verranno trasferiti nel vostro Nylon tramite Bluetooth®, oppure mediante un collegamento WiFi. All'occorrenza potrete poi avviare tali percorsi. Se vi troverete in prossimità del percorso, potrete lasciarvi guidare verso il punto iniziale, oppure iniziare direttamente il percorso tramite la navigazione.

Qualora utilizziate destinazioni intermedie, quando raggiungere una di tali destinazioni verrete informati da un'apposita segnalazione.

IlsystemaNyon non è adatto per la navigazione sensa bicyclicta (per escursionisti o automobilisti).

In caso di temperature inferiori allo 0^ , è probabile che la misurazione dell'altitudine presenti forti discrepanze.

Modalità operativa «Fitness»

Tramite esta modalità operativa è possibile visualizzare diverse informazioni rilevanti per il fitness.

Sulla base del Vostro livello di attività rilevato nella registrazione, viene visualizzato l'effetto delle Vostre attività precedenti sulle prestazioni di resistenza (effetto di allenamento).

Per il controlleda della Vostra frequenza cardiaca, è possibile utilizzare una fascia toracica collegabile con Nyon tramite Bluetooth®.

Per i modelli compatibili consultare le istruzioni d'uso all'indirizzo «www.Bosch-eBike.com/nyon-manual».

La fascia toracica non è parte integrante della fornitura.

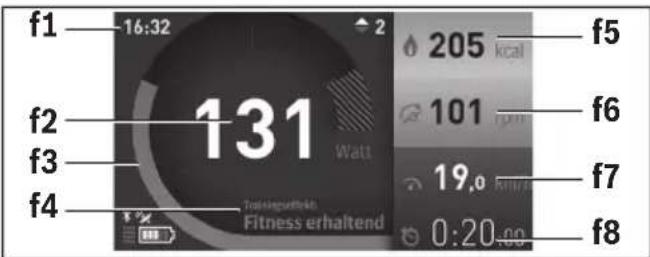

f1Ora
f2 Potenza/frequency cardiaca attuale*
f3 Rappresentazione dell'effetto di allenamento attuale
f4 Effetto di allenamento
f5 Kilocalorie consummate
f6 Cadenza della pedalata attuale
f7 Velocità attuale
f8 Durata

• In caso di utilizzato di una fascia toracica per la misurazione della frequenza cardiaca (non compresa nella fornitura) al posting della potenza viene visualizzata la frequenza cardiaca attuale.

Tramite i sottomenu si possono resettare i valori medi o convertirli in indicazioni personalizzate. Per le istruzioni dettagliate consultare a tal fine le istruzioni d'uso online all'indirizzo «www.Bosch-eBike.com/nyon-manual».

Modalità operativa «Impostazioni»

Con esta modalità operativa è possibile determinare le impostazioni di base del Vostro computer di bordo.

Notabene: Alcune impostazioni di base possono essere modificate solo se Nyon è inserito nel supporto 4.

Per entrare nel menu «Impostazioni», premere verso il basso il joystick 1 nel menu principale, fino a visualizzare la voce «Impostazioni».

Suggerimento: Se si tiene premuto verso il basso il joystick, si giungeosi nel menu «Impostazioni».

É possible effettuare le seguenti impostazioni:

«Collegamenti»: è possibile configurare le impostazioni Bluetooth®, un nuovo collegamento smartphone, un collegamento WiFi o un misuratore della frequenza cardiaca.
Se si attiva il WiFi, ilsystema Nyon perché le reti disponibili. Le reti trovate vengono riportate in un elenco. Con il joystick 1 selezionare la rete desiderata ed immettere la password.
« Mappa e navigaz.» qui è possibile configurare la visualizzazione cartografica ed insere un adattamento automatico della visualizzazione in funzione della luminosità ambientale.
- «Il mio profilo»: qui è possibile visualizzare il profilo utente attivo.
- «La mia e Bike»: se ilsystema Nyon è innestato, è possibile modificare il valore della circonferenza della ruota preimpostato dal costruttore del ±5%.
Come criterio per la scadenza di assistenza, il costruttore o il rivenditore cui adottare una percorrenza e/o un lasso di tempo. Alla voce «Service» vi verràindicata la prossima scadenza di assistenza.
Con «Consiglio dichio marcia» potrete attivare o disattivare l'indicazione dichio marcia.
Se la vostra eBike è dotata di «eShift», con这一点e opzione potrete inoltre configurare il vostro sistema eShift (vedere «eShift (accessorio opzionale)», pagina Italiano-9).
- «Il mio Nyon»: qui è possibile ricercare aggiornamenti, configurare il tasto Home, lasciare agli notte impostati automaticamente su «O» i contatori, ad esempio quelli del chilometraggio parziale, delle calorie consumate e dei valori medi, oppure resettare Nyon alle impostazioni di fabbrica.
Con «Luminosità automatica» potrete adattare automaticamente la luminosità del display.
Per compensare eventuali variazioni causate delle condizioni meteo, con «Correzione dell'altitudine» potrete adattare il valore visualizzato all'altitudine effettiva.
- «Paese e Lingua»: è possibile lasciare visualizzate la velocità e la distanza in chilometri o miglia, l'ora nel formato 12/24, selezionare il fuso orario ed impostare la lingua preferita. L'ora attuale viene acquisita automaticamente dal segnale GPS.
- Alla voce di menu «Aiuto» potrete trovare una selezione di FAQ (domande poste frequentemente), informazioni di contatto, avvertenze legali ed informazioni in merito al sistema ed alle licenze.

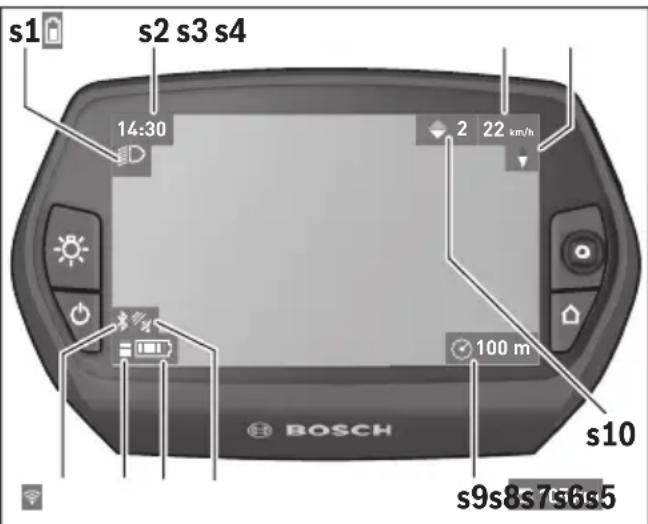

Visualizzazioni dello stato

A seconda della modalità operativa illustrata, non sempre vengono indicate tutte le visualizzazioni dello stato. Eventualiindicazioni più presenti nella schermata principale non verranno ulteriormente visualizzate. Le posizioni delle visualizzazioni possono variate. Se il computer di bordo viene estratto dal suo supporto, verrà visualizzato - in luogo dell'indicazione relativa all'illuminazione bicicletta - il livello di carica della batteria Nyon del computer di bordo.

s1 Visualizzazione illuminazione bicicletta/Visualizzazione dello stato di carica della batteria Nyon
s2 Visualizzazione dell'ora
s3 Visualizzazione della velocità
s4 Visualizzazione del Nord
s5 Visualizzazione collegamento Bluetooth®/WiFi
s6 Visualizzazione livello di supporto
s7 Indicatore stato di carica della batteria eBike
s8 Visualizzazione del segnale GPS
s9 Visualizzazione area di zoom/autonomia residua
s10 Indicazionechio marcia

Alimentazione di energia del computer di bordo

Se il computer di bordo alloggia nel supporto 4, nell'eBike è inserita una batteria eBike sufficientemente carica ed il sistema eBike è inserito, la batteria eBike alimenta di energia la batteria Nyon.

Se si toglie il computer di bordo dal supporto 4, l'energia viene alimentatatramite la batteria Nyon. Se la batteria Nyon è scarica, sul display appeare un messaggio di averporto.

Per ricaricare la batteria Nyon, riaccendere il computer di boro. do nel supporto 4. Prestare attenzione che se non caricate immediatamente la batteria eBike, il sistema eBike si disinserisce automaticamente dopo 10 minuti allaun azionamento. In tal caso anche la carica della batteria Nyon termina.

Potete ricaricare il computer di bordoanchetramite l'attacco USB.Aprite a tal fine il cappuccio di protezione 9.Collegate la presa USB 8 del computer di bordo tramite un cavo microUSB con un caricabatteria USB reperibile in commercio (non

contenuto nel volume della fornitura standard) o con l'attacco USB di un computer (tensione di carica da 5 V; corrente di carica max 500 mA).

Notabene: Se Nyon verrà disinserito durante l'operazione di ricarica, sare possibile reinserirlo soltanto se il cavo USB sare stato estratto (vale solo per 1 270 020 907).

Se il computer di bordo viene prelevato dal supporto 4, tutti i valori delle funzioni rimangono memorizzati e sono più alla essere visualizzati.

Senza ricaricare ulteriamente la batteria Nyon, la data e l'ora restano visualizzati al massimo per 6 mesi. In seguito al reinserimento, ad avvenuta localizzazione GPS la data e l'ora vengono reimpostate.

Notabene: Per raggiungere la durata massima della batteria. Nyon, esta va ricaricata agli sei mesi.

Accensione/spegnimento del computer di bordo

Per accendere il computer di bordo, premere brevamente il tasto ON/OFF 5.

Per spegnere il computer di bordo premere il tasto ON/OFF 5 per altri 1 secondo.

Senza premere alcun tasto, il Nyon commuta dopo 5 minuti nella modalità risparmio energetico (retroilluminazione OFF) e si disinserisce automaticamente dopo altri 5 minuti.

Reset del Nyon

Se controgni aspettativa non è più possibile comandare il Nyon, è possibile resettarlo premendo contemporaneamente i tasti 1, 2, 5 e 6. Eseguire il reset solo se strettamente necessario, poiché le impostazioni più disparate sono andare perse.

Visualizzazione dello stato di carica della batteria

L'indicatore di carica della batteria r10 (s7) visualizza lo stato di carica della batteria eBike. Lo stato di carica della batteria Nyon cui qu'essere letto sul display s1. Lo stato di carica della batteria eBike cui qu'essere anch'esso letto sui LED della batteria eBike.

Nella visualizzazione r10gni barretta nel symbolo della batteria ricaricabile corrisponde a circa il 20% della capacità.

La batteria eBike è completamente carica.

La batteria eBike va ricaricata.

La capacité di assistenza alla trasmissione è esaurita: l'assistenza verra gradualmente disattivata. La capacité residua viene messa a disposizione per l'iluminazione della bicicletta ed il computer di bordo. La capacité residua della batteria e Bike è sufficiente per circa 2 altre ore di illuminazione della bicicletta. Tale stima non considera eventuali altri utenze (ad es.chio automatico o carica di dispositivi esterni al collegamento USB).

Se il computer di bordo viene prelevato dal supporto 4, rimane memorizzato lo stato di carica della batteria visualizzato per ultimo.

Regolazione del livello di assistenza

Sull'unità di dato 10 è possibile impostare il livello di supporto del motore eBike durante la pedalata. Il livello di supporto può essere modificato in qualsiamenti,. sono,anche durante la marcia.

Notabene: In singoli modelli è possibile che il livello di assistenza sa preimpostato e che non possa essereambiato. Éanche possibile che vi siano a disposizione per la selezione meno livelli di assistenza di quali indicate nelle presenti istruzioni.

Sono a disposizione al massimo i seguenti livelli di assistenza:

• «OFF»: il supporto del motore è disinserito, è possibile azionare l'eBike pedalando come su una normale bicyclicta. In tale livello di pedalata assistita, il relativivoistema non potra essere attivato.
• «ECO»: assistenza efficace alla massima efficienza, per massima autonomia
• «TOUR»: assistenza regolare, per percorsi con grande autonomia
• «SPORT»: assistenza energia, per guida sportiva su percorsi di montagna nonché per traffico città
• «TURBO»: Assistenza massima fino alle massime frequenze di pedalata, per guida sportiva

Per aumentare il livello di supporto premere il tasto «+» 14 sull'unità di dato per quanto necessario fino a visualizzazione sui display r5 il livello di dato desiderato, per diminuirlo il tasto «-» 13.

La potenza del motore richiamata appeare sul display r4. La potenza del motore massima dipende dal livello di supporto selezionato.

Se il computer di bordo viene prelevato dal supporto 4, rimane memorizzato il livello di supporto da ultimo visualizzato, la schermata r4 della potenza del motore rimane vuota.

Inserimento/disinserimento dell'aiuto alla spinta

L'aiuto alla spinta può facilitare la spinta dell'eBike. La velocità in questa funzione dipende dalla marcia insertita e può raggiungere al massimo 6km / h . Tanto inferiore sare la marcia selezionata, tanto più Bassa sare la velocità nella funzione aiuto alla spinta (alla prestazione massima).

La funzione aiuto alla spinta deve essere utilizzata esclusivamente nel caso in cui l'eBike deve essere spinta. Se durante l'impiego dell'aiuto alla spinta le ruote dell'eBike non hanno alcun dato con il terreno esiste il pericolò di lesioni.

Per attivare la pedalata assistita, premere brevamente il tasto «WALK» del computer di bordo. Una volta attenuata la funzione, premere entro 3 secondi il tasto «+» e mantenerlo premuto. Il propulsore dell'eBike verrà insertito.

La pedalata assistita verrà disattivata al verificarsi di uno dei seguenti eventi:

• rilascio del tasting «+» 14;
• bloccaggio delle ruote dell'eBike (ad es. in caso di frenata o a causa di urto contro un ostacolo);
• velocità superiore a 6 km/h.

Una volta rilasciato il tasto «+», la pedalata assistita restera in stato operativo ancorta per 3 secondi. Se entro tale lasso di tempo verrà nuovamente premuto il tasto «+», la pedalata assistita verrà riattivata.

Notabene: In alcuni sistemi, la pedalata assistita cui siere avviata direttamente premendo il tasto «WALK».

Notabene: Nellivello di pedalata assistita «OFF», il systemanon potrassere attivato.

Accensione/spegnimento illuminazione della bicyclicletta

Nella versione in cui la luce di marcia viene alimentata dal sistema e Bike,tramite il computer di bordo con il tasto 6 è possibile accendere e spegnere contemporaneamente la luce anteriore e quella posteriori.

A luci accese, verrà visualizzato il symbolo di illuminazione s1.

L'accensione e lo spegnimento dell'illuminazione della bicyclicetta non influscono sulla retroilluminazione del display.

eShift (accessorio opzionale)

La definizione «eShift» indica l'integrazione di sistemi automatici di trasmissione nel sistema eBike. Le impostazioni della funzione «eShift» si potranno effettuire alla voce «Il mio eBike». La marcia attuale, oppure la cadenza di pedalata, verranno visualizzate nelle modalità operative «Ride», «Fitness» e «Mappa e navigaz». Se il Campo non verrà visualizzato, l'utente verrà informato di eventuali modifiche con un'apposita avvertenza sul display. La modalità eShift verrà attivata premendo a lungo il tasto «Home» 12. L'attivazione è possibileURTantotramiteI'unitadi comando10.Sara possibile terminare nuovamente la modalità «eShift» premendo ripetutamente il tasto «Home».

eShift con NuVinci H|Sync

In base alla cadenza di pedalata desiderata, verrà automaticamente impostata la marcia ottimale per la velocità del caso. In una modalità manuale, è possibile scegliere fra più marce.

In modalità «Controllo cadenza di pedalata», con i tasti «-» o «+» dell'unità di lavoro, sarebbe augmentare o ridurre la cadenza di pedalata desiderata. Mantenendo premuti i tasti «-» o «+», la cadenza di pedalata verrà augmentata o ridotta in cinque step. La cadenza di pedalata desiderata verrà visualizzata sul display.

In modalità «Controllo marcia», con i tasti «-» o «+» dell'unità di dato, sare è possibile augmentare o ridurre il rapporto, scegliendo fra quelli definiti. La marcia inserita verrà visualizzata sul display.

Con «Registrarchio» sera possibile effettuare la taratura delchio continu. Seguire quindi leindicazioni sul display.

Anche durante la marcia, in caso di guasto, potrebbe rendersi necessaria una taratura. Anche in tale caso, confermare la taratura e seguire leindicazioni sul display.

Ilchio al mozzo dello SRAM DD3 Pulse funziona in base alla velocità. Indipendentemente alla marcia inserta sul deragliatore, verrà insertita automaticamente una delle tre marce delchio al mozzo.

Anche in tale caso, con i tasti «-» o «+», sare possibile cambiare manualmente la marcia. La modalità automatica verrà attenuata automaticamente premendo, in prima marcia, il tasto «-». Premendo i tasti «-» o «+» in modalità automatica, si tornera alla modalità manuale. In modalità automatica, nell'invidiazione della marcia verrà sempre visualizzata soltanto una «A». Se ilchio seguiràambi di marcia in modalità automatica, la marcia non verrà visualizzata sul display.

Se non si starà marciando in modalità automatica, ad agli氨基 di marchia delchio al mozzo, la marchia insertita verrà brevamente visualizzata sul display.

Poiché l'unità motrice rileva ilchio di marcia, riducendo quando brevamente il supporto del motore, è possibile cambiare marcia in qualsiast momentoanche sotto carico o in salita.

Qualora l'eBike venga arrestata ad una velocità superiore a 10 km/h, il sistema potrà tornare automaticamente ad una «Cambio iniziale» impostata. La «Cambio iniziale» si potrà impostare alla voce «La mia eBike» «eShift (SRAM)».

eShift con Shimano Di2

Per Shimano eShift: cancellare le marce mediante la leva di commando Shimano.

La marcia verrà sempre visualizzata nel campo eShift. Soltanto se tale campo non si visibile (ad es. in Impostazioni), ad unchio di marcia la marcia stessa verrà brevamente visualizzata.

Poiché l'unità motrice rileva ilchio di marcia, riducendo quando brevamente il supporto del motore, è possibile cambiare marcia in qualsiast momentoanche sotto carico o in salita.

Qualora l'eBike venga arrestata ad una velocità superiore a 10 km/h, il sistema potrà tornare automaticamente ad una «Cambio iniziale» impostata. La «Cambio iniziale» si potrà impostare alla voce «La mia eBike» «eShift (Shimano)».

Visualizzazione codice erre

I componenti del sistema eBike vengono costamente contrallati automaticamente. Se si riscontra un'anomalia, sul computer di bordo appeare il codice guasto corrispondente. In funzione del tipo di erre, l'azionamento viene eventualmente disattivato automaticamente. Il proseguito della

corsaenza assistenza tramite l'azionamento è tuttavia possibile in anni lavoro. Prima di ulteriori corse l'eBike dovrebbe essere controllata.

Far eseguire tutte le riparazioni necessarie esclusamente da un rivenditore di bicyclette autorizzato.

Codice Causa Rimedi
410	Uno o più tasti del computer di bordo sono bloccati.	Controllare se i tasti sono incastrati ad es. a causa di sporcia che è penetrata. Se necessario, pulire i tasti.
414	Problema di collegamento dell'unità di lavoro	Fare controllare raccordi e collegamenti
418	Uno o più tasti dell'unità di lavoro sono bloccati.	Controllare se i tasti sono incastrati ad es. a causa di sporcia che è penetrata. Se necessario, pulire i tasti.
419	Errore di configurazione	Riavviare ilsysteme. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
422	Problema di collegamento dell'unità di azionamento	Fare controllare raccordi e collegamenti
423	Problema di connessione della batteria eBike	Fare controllare raccordi e collegamenti
424	Errore di comunità dei compo-nenti uno con l'alto	Fare controllare raccordi e collegamenti
426	Errore interno: timeout	Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. In quello stato di erreore non sareapproxabile visualizzare o adattare la circonferenza dei pneumatici nel menu delle configurazioni base.
430	Batteria interna del computer di bordo scarica	Ricaricare il computer di bordo (nel supporto otramite attacco USB)
431	Errore versione del software	Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
440	Errore interno dell'unità di aziona-mento	Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
450	Errore interno: software	Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
460	Anomalia nel collegamento USB	Rimuovere il cavo collegamento USB del computer di bordo. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
490	Difetto interno del computer di bordo Far controllare il computer di bordo
500	Errore interno dell'unità di aziona-mento	Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
502	Guasto nell'illuminazione della bici-cletta	Controllare le lui ed i relativi cablaggi. Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
503	Errore del sensore di velocità	Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
510	Errore interno: sensore	Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
511	Errore interno dell'unità di aziona-mento	Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
530	Guasto nella batteria	Disattivare l'eBike, rimuovere la batteria eBike e reinserirla. Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
Codice	Causa	Rimedi
531	Errore di configurazione	Riaviare ilsystema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch.
540	Errore di temperatura	L'eBike si trova al di fuori del Campo di temperatura consentito. Disatti-varile ilsysteme eBike, in modo da far scendere o risalire la temperatura del propulsore nel Campo consentito. Riaviare ilsystema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
550	È stata riconosciuta un'utenza non consentita.	Rimuovere l'utenza in questione. Riaviare ilsystema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
580	Errore versione del software	Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
591	Errore di autenticazione	Disattivare il systeme eBike. Rimuoverete la batteria e reinserirla. Riaviare ilsystema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
592	Componente incompatible	Utilizzare un display compatibile. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
593	Errore di configurazione	Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
595, 596	Errore di comunità	Controllare il cablaggio verso ilchio e riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
602	Errore interno alla batteria durante l'operazione di ricarica	Scollegare il caricabatteria nella batteria. Riaviare il systeme eBike. Collegare il caricabatteria alla batteria. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
602	Errore interno alla batteria	Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
603	Errore interno alla batteria	Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
605	Errore di temperatura batteria	L'eBike si trova al di fuori del Campo di temperatura consentito. Disatti-varile ilsysteme eBike, in modo da far scendere o risalire la temperatura del propulsore nel Campo consentito. Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
605	Errore di temperatura batteria durante l'operazione di ricarica	Scollegare il caricabatteria nella batteria. Lasciar raffreddare la batteria. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
606	Errore esterno alla batteria	Controllare il cablaggio. Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
610	Errore di tensione nella batteria	Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
620	Guasto nel caricabatteria	Sostituire il caricabatteria. Se prega di contattare il proprio rivenditore di eBike Bosch.
640	Errore interno alla batteria	Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
655	Errore multiplino nella batteria	Disattivare il systeme eBike. Rimuoverete la batteria e reinserirla. Riaviare ilsystema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch.
656	Errore versione del software	Se prega di contattare il proprio rivenditore di eBike Bosch per far eseguire un aggiornamento software.
7xx	Guasto alchio	Osservare le Istruzioni d'uso del costruttore delchio.
Tutte le spie sono spente	Difetto interno del computer di bordo	Riaviare il systema eBike spegnendolo e riaccendendolo.

Alimentazione di energia di apparecchi esterni tramite il collegamento USB

Con l'ausilio del collegamento USB possono essere fatti funzionare o ricariciati la maggior parte degli appearecchi la cui alimentazione di energia è possibile tramite USB (p.es. diversi cellulari).

Presupposto per la carica è che il computer di bordo ed una batteria sufficientemente carica siano inserti nell'eBike.

Apriere l cappuccio di protezione 9 del collegamento USB sul computer di bordo. Allacciare il collegamento USB del dispositivo esterno, mediante il cavo di ricarica USB

Micro A-Micro B (disponible presso il proprio rivenditore di eBike Bosch), alla presa USB 8 sul computer di bordo.

Dopo ave scollegato l'utenza, il collegamento USB andrì rî-chiuso concura, mediante l'apposto cappuccio di protezione 9.

Il collegamento USB non è impermeabile. In caso di marcia sotto la pioggia, non è consentito collegare alcun dispositivo esterno e il collegamento USB dovrá essere completamente chiuso dall'apposto cappuccio di protezione 9.

Attenzione: le utenze collegate al Nyon possono pregiudicare l'autonomia dell'eBike.

Indicazioni per la guida con ilsysteme eBike

Trattamento e cura dell'eBike

Prestare attentione alle temperature di esercizio e d'immagazzinamento dei componenti e Bike. Proteggere l'unità di azionamento, il computer di bordo e la batteria da temperature estreme (ad es. da un forte irraggiamento solare alla contemporanea ventilazione). I componenti (in particolare la batteria) possono essere danneggiati da temperature estreme.

Tenete pulito il monitor del Vostro Nyon. In caso di imbrattamento la luminosità può essere non corretta. Nella modalità di navigazione la commutazione giorno/notte più essere falsata.

A causa di un brusco cambiamento delle condizioni ambientali cui po verificarsi un appannamento interno del vetro. Dopo un breve lasso di tempo si verifica una compensazione della temperature e l'appannamento scompare nuovamente.

Manutenzione ed assistenza

Manutenzione e pulizia

Tutti i componenti, inclusa l'unità motrice, non andranno immersi in acqua, né puliti con un'idropulitrice.

Per pulire il computer di bordo, utilizzato un panno morbido, inumidito escludivamente con acqua. Non utilizzato alcun tipo di detergente.

Sottoporre a verifica tecnica il systeme e Bike almeno una volta all'anno (ad es. parte meccanica e grado di aggiornamento del software di systema).

Come ulteriori criterio per la scadenza di assistenza, il costruttore o il rivenditore più adottare una percorrenza e/o un lasso di tempo. In tale caso, una volta acceso, il computer di bordo informera della scadenza, visualizzando l'indicazione per 4 secondi.

Per Service e riparazioni all'eBike rivolgersi ad un rivenditore autorizzato di bicyclicte.

Far eseguire tutte le riparazioni necessarie esclusiva-mente da un rivenditore di bicyclette autorizzato.

Assistenza clienti e consulenza impieghi

Per tutte le消费需求e relative alsystema eBike ed ai suoi componenti rivolgersi ad un rivenditore autorizzato di bicyclette.

Le informazioni per contattare rivenditori autorizzati di bicyclette sono riportate sulla pagina web

www.bosch-ebike.com

Trasporto

Qualora si trasporti l'eBike all'esterno della propria vettura, ades. su un portapacchi, prelevare il computer di bordo e il PowerPack, al fine di evitare danni.

Smaltimento

Unità di azionamento, computer di bordo incl. unità di comando, batteria, sensore di velocità, accessori e imballi devono essere riciclati in conformità con le normative ambientali.

Non gettare l'eBike ed i loro componenti tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformamente alla direttiva europea 2012/19/UE gli appearecchi elettrici divertati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaracibili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

La batteria integrata nel computer di bordo può essere rimossa solo per lo smaltimento. Aprendo il guscio della scatola si rischia di danneggiare irrimediabilmente il computer di bordo.

Restituire batterie e computer di bordo non più funzionanti ad una concessionaria di bicyclette autorizzata.

Li-Ion:

Si prega di tener presente leindicazioni riportare nel paragrafo «Trasporto», pagina Italiano-12.

Con ogni riserva di modifiche tecniche.
