BRUKSANVISNING Nyon Active Line BOSCH

• uden illustration, fãs som tilbehør

Tekniske data

eBike-systemet slukkes på følgende mader:

Registering via smartphone og Bluetooth®-kobling

Med joysticken 1 kan du ved at trykke mod venstre skjule den aktive driftstilstand bag hovedmenuen og skifte til hovedmenuen (se billede ovenfor).

Omhyggelig pasning af din eBike

Vedligeholdelse og service

Vedligeholdelse og rengøring

Den begärda motoreffekten visas på visningen r4. Den maxi-mala motoreffekten beror på den valda assistansnivân.

In-/urkoppling av ledhjalp

Sikkerhetsinformasjon

Generelle sikkerhetsinformasjoner

Les alle sikkerhetsinstruktene og anvisinngene. Hvis sikkerhetsinstruktene og anvisinngene ikke følges, kan det oppsta elektrisk støt, brann og/eller alvorlige persorskader.

Oppbevar alle sikkerhetsinstruksene og anvisingene for fremtidig bruk.

Begrep «batteri» brukes i donne brukerhandboken om standardbatterier (battery med holder på sykkelrammen) oglastestativbatterier (battery med holder pålastestativet), uavhengig av formen på batteriet.

Du ma ikke la deg forstyrre av visingene på kjorecomputeren. Det kan oppsta farlige situasjoner hvis du/DDke til enhver tid folger med på trafikken. Hvis du i tillegg til a endre fremdriftshjelpen onsker a foreta inntasting på kjorecomputeren, ma du stoppe for du gjor dette.
Rädför deg med lege om hvilken belastning du täler, för du starter et treningsprogram. Pá den maten unngár du overbelastning.
När du bruker pulsmäler, kan hjertefrekvensen som vises, påvirkes av elektromagnetiske forstyrelser. Den viste hjertefrekvensenmö bare brukes som en referanse. Vi frasier oss ethvert ansvar for folger av feilvisning av hjertefrekvens.
Du ma seks Åpne Nyon. Nyon kan bli ødelagt hvis den Åpnes, og garantien vil da opphore.
Du ma ikke bruke kjorecomputeren som handtak. Hvis du løfter elsykkelen ved á holde i kjorecomputeren, kan kjorecomputeren skades permanent.
Nyon erikske et medisinteknisk produkt. Verdiene som vises i driftsmodusen «Fitness» kan avvike fra de faktiske verdiene.
Bruk kjorecomputeren Nyon bare med den tilhorende betjeningsenheten med joystick. Joysticken pa betjeningsenheten har de samme funksjonene som joysticken pa delve kjorecomputeren.
Folg sikkerhetsanvisingene og instruksjonene i alle bruksanvisingene for eBike-systemet og brukerhand-boken for din eBike.

Sikkerhetsanvisninger for bruk av navigasjon

Ikke planlegg ruter mens du sykler. Stopp sykkelen nár du skal angi et nytt mål. Det kan oppsta farlige situasjoner,hvis du ilke til enhver tid folger med pa trafikken.
Avbryt ruten hvis navigasjonen foreslår en vei som er risikabel eller farlig sett i forhold til dine fertigheter. Be navigasjonssystemet foreslå en alternativ rute.
Respekter alle trafikkskilt, selv om de/DDke er i samsvar med navigasjonsanvisningene. Navigasjonssystemet kan/DDke ta hensyn til veiarbeid og tidsbegrensede omkjoringer.
Du maybe bruke navigasjonen i sikkerhetskritiske eller uklare situasjoner (veisperringer, omkjaring osv.). Sorg for at du alltid har med deg kart og kommunikasjonsmidler.

Produkt- og ytelsesbeskrivelse

Formalsmessig bruk

Kjorecomputeren Nyon er beregnet for styring av et Bosch eBike-system og visning av kjredata.

Nyon egner seg ikke for navigasjon uten sykkei (gaturer øller, bilkjøring).

Illustrerte komponenter

Nummereringen av de avbildede componentene er basert på illustrasjonene på grafikskiden i begunnelsen av bruksanvisningen.

Alle illustrasjoner av sykkeldeler med unntak av drivenhet, kjorecomputer med betjeningsenhet, hastighetssensor og tilhorende fester, er skjematiske, og kan avvike fra din eBike.

1Joystick
2 Knappen «Home»
3 Kjorecomputer
4 Holder for kjorecomputer
5 Av/pa- knapp for kjorecomputer
6 Knapp for lys pa sykkel
7 Lysstyrkesensor
8 USB-kontakt
9 Beskytteseshette for USB-kontakten

10 Betjeningsenhet

11 Joystick pa betjeningsenheten
12 Knappen «Home» på betjeningsenheten
13 Knapp for reduksjon av fremdriftshjelpen
14 Knapp for økning av fremdriftshjelpen
15 Knapp for igangkjoringshjelp/skyvehjelp «WALK»
16 Låsing av kjørecomputeren
17 Blokeringsskrue for kjorecomputeren USB-ladekabel (Micro A-Micro B)*

*uten bilde, fãs kjøpt som tilbehør

Tekniske data

Kjørecomputer Nyon
Produktnummer	1 270 020 907/915
Internt minne totalt
1 270 020 907	GB 1
1 270 020 915	GB 8
Ladestrøm USB-kontakt max.	mA 500
Ladespenning USB-kontakt	V 5
USB-ladekabel1)	1 270 016 360
Driftstemperatur	°C -5...+40
Lagertemperatur	°C -10...+50
Ladetemperatur	°C 0...+40
Li-ion-batteri internt	V 3,7
	mAh 710
Beskyttelsesklasse2)	IP x7 (vanntett)
Støtte WiLAN-standarder	802.11b/g/n(2,4 GHz)
Vekt, ca.	kg 0,2
1) Inngår ikke i standardleveransen
2) Når USB-dekselet er lukket

Montering

Sette inn og ta ut kjorecomputeren (se bilde A)

For a sette inn kjorecomputeren 3 skyver du den inn i holdere n 4 forfra.

For a ta ut kjorecomputeren 3 trykker du pa lase n 16 og skyver computeren ut av holderen 4 forfra.

Ta av kjorecomputeren nár du parkerer din eBike.

Det er mulig à feste kjorecomputeren slick at den/DDKE kan tas ut av holderen. Du ma da demontere holderen 4 fra styret. Sett kjorecomputeren i holderen. Skru blokkeringsskruen 17 (M3-gjenger, 8 mm lang) nedenfra og inn i holderens gjenger som er beregnet for donne. Monter holderen pa styret igjen.

Bruk

Igangsetting

Forutsetninger

eBike-systemet kan bare aktiveres nár følgende forutsetninger er oppfylt:

Det er satt inn et tilstrekkelig ladet eBike-batteri (se bruksanvisningen for batteriet).
- Kjorecomputerer er satt riktig i holderen (se «Sette inn og ta ut kjorecomputerer», side Norsk-2).

Inn-/utkopling av el-sykkel-systemet

For innkopl ng av el-sykkel-systemet har du falgende muligheter:

• Sett kjorecomputeren i holderen 4.
• Trykk kort én gang på av/på-knappen 5 til kjorecompute- ren med kjorecomputeren og eBike-batteriet satt inn.
• Trykk pa av/pa-knappen til eBike-batteriet med kjorecomputeren satt inn (se bruksanvisingen for batteriet).

Motoren aktiveres sä snart du träp pedalene (unntatt i funksjorden skyvehjelp erler i fremdriftshjelpnivà «OFF»). Motoreffekten avhenger av nivaet på fremdriftshjelpen som er stilt inn pa kjoerecomputeren.

Nár du i normaldrift slutter á trø pa pedalene eller nár du har nadden hastighet p 25/45 km/h, kuples støtten fra el-sykkel-drivverket ut. Drivverket aktiveres automatisk igjen nár du trør pa pedalene og hastigheten er under 25 / 45km / h

For utkoping av el-sykkel-systemet har du falgende muligheter:

• Trykk på av/på-knappen 5 til kjorecomputeren i minst ett sekund.
• Slá av eBike-batteriet med av/pa-knappen til ditte (sebruksanvisingen for batteriet).
  -Ta kjorecomputeren ut av holderen.

Hvis det ikke er behov for effekt fra motoren i løpet av 10 minutter (for eksempel fordi elsykkeken stär i ro), eller ingen knapp på Nyon aktiveres, sörger en energisparefunksjon for at eBike-systemet slås av automatisk.

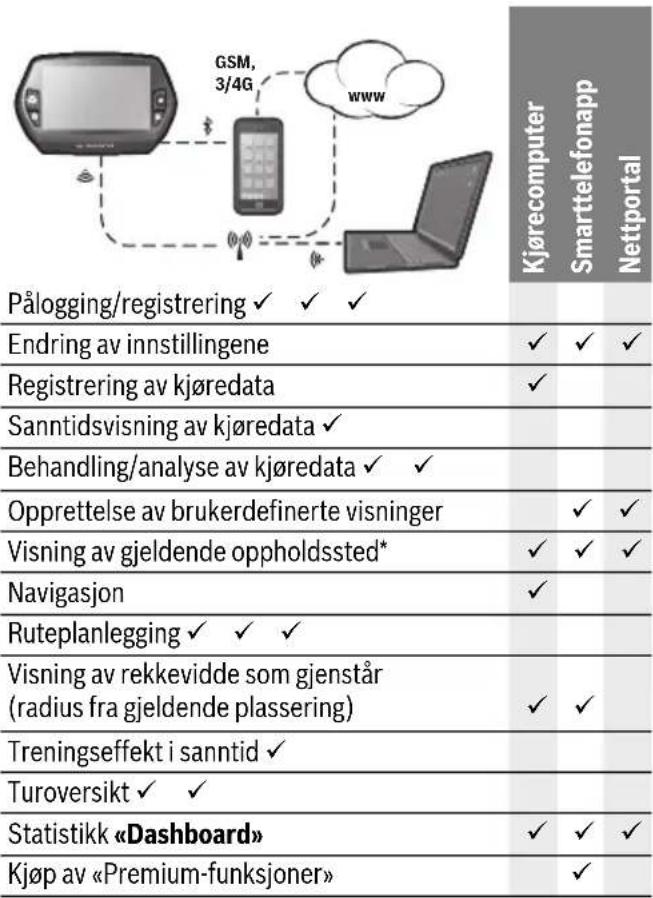

Mange innstlinger og funksjoner kan administeres hhv. brukes pa alle komponentene. Enkelte innstlinger og funksjoner kan bare nas erer betjenes via bestemte komponenter. Synkroniseringen av data skjer automatisk nar det er opprettet Bluetooth®- /Internen-t-forbindelse. Tabellen nedenfor viser alle de mulige funksjonene.

*GPS kreves

Premium-funksjoner

Standardfunksjonene til betjeningsystemet «Nyon» kan utvides med «Premium-funksjoner» som kan kjøpes i App Store for Apple iPhone hhv. Google Play Store for Android-enheter. I tillegg til Gratisappen «Bosch eBike Connect» tilbys flere kostnadsbelagte Premium-funksjoner. Du finner en detailjert oversikt over tilleggsappene i nettversjonen av bruksanvisningen «www.Bosch-eBike.com/nyon-manual».

Ta kjoorecomputeren i bruk

Nyon leveres med delvis ladet batteri. Før forste gangs bruk ma batteriet til Nyon lades helt via USB-tilkoblingen (se «Kjørecomputerens strømforsyning», side Norsk-7) eller via eBike-systemet.

For à kunne bruke alle funksjonene ma du registriere deg pa nettet.

Pålogging på kjorecomputeren

-Sla pajkorecomputeren med av/pa-knappen 5.
- Velg språk (ved Å trykke) med joysticken 1, og følg anvisinngene.

Du kan velge blant forskjellige alternativer for a ta Nyon i bruk: - «TEST RIDE» (TESTTUR)

Du kan foreta en testtur uten a logge deg pa erler taste inn data forst. Alle kjoredataene slettes etter at du har slatt av kjorecomputeren.

Dette er en svert kort registraringspross som er begrenset til Nyon. Frakoblet betyr her at dine kjore- ogBrukerdata bare lagres lokalt pa kjorescomputeren.

Folg anvisingene, aller velg en av de foreslåtte svarmulighetene. De angitte opplysningene beholdes etter at Nyon er slatt av, men de blir ikke synkronisert med nettportalen eller smarttelefonappen.

• «SETUP» (OPPSETT) > «ONLINE» > «PHONE» (TELEFON)

(Opprette en tilkoblet-profil viaSMARTelefonapp)

Dette er en fullstendig registraringsprossess. Sett Nyon pa holderen 4, last ned appen «Bosch eBike Connect» pa din smarttelefon og registrar deg ved hjelp av appen. Etter registrarng lagres kjoredataene, og de synkroniseres med smarttelefonappen og nettportalen.

Dette er en fullstendig registraringspross. Gå til mot-taksområdet til et trändløst nettverk. Sett Nyon på holderen 4. Etter at du har valgt nettverk og tastet inn brukernavn og passord, oppretter Nyon forbindelse med det valgte trändløse nettverket, og dukommen til nettportalen «www.eBike-Connect.com», der du kan foreta registrar-ingen. Etter utfør registrarirng blir kjøredataene lagret, og de blir synkronisert med nettportalen. Deretter kan du opprette forbindelse med smarttelefonen din fra Nyon («Settings» (Innstillinger) > «Connections» (Tilkoblinger) > «Connect Smartphone» (Koble til smarttelefon)).

Registrarising via smarttelefon og Bluetooth®-kobling

Det følger ikke med noenSMARTelefon ved levering. For regist- trering med SMARTelefon kreves en Internett-forbindelse.Denne kan vare kostnadsbelagt, avhengig av avalen du har med mobiloperatoren.Ogsa synkronisering av dataene mellomsmarttelefon og nettportal krever en Internett-forbindelse.

For a kinne bruke alle funksjonene til kjorecomputeren tren ger du en smarttelefon med operativsystemet Android vers sjon 4.0.3 og hoyere erler iOS 8 og hoyere.Du finner en oversikt over de testede/godkjente smarttelefonene i nettversjonen av bruksanvisingen

Ogsa andre smarttelefoner med de nevnte operativsystemene kan i noen tilfeller kobles til kjorecomputeren, selv om de/DDke star i listen.Det kan imidlertid icke garanteres at kjorecomputerer er fullt kompatibel med smarttelefoner som icke er oppfort i listen.

Last ned appen «Bosch eBike Connect» fra App Store for Apple iPhone hhv. Google Play Store på smarttelefonen.

Start appen «Bosch eBike Connect», og følg anvisingene. Du finner en detailjert veiledning i nettversjønen avBruksanvisingen pa

.

När appen «Bosch eBike Connect» er aktivert og det er opprettet en Bluetooth®-forbindelse med kjorecomputeren, synkroniseres dataene mellom kjorecomputeren og smarttelefonen automatisk.

Tilkoblet registering

For tilkoblet registrar kreves Internett-tilgang.

Apne nettportalen «Bosch eBike Connect» pa «www.eBike-Connect.com» i netteseren, og følg

anvisingene. Du finner en detailjert veiledning i nettversjonen av bruksanvisingen pa

.

Visninger og innstillinger på kjorecomputeren

Merk: Alle visninger og all tekst påBrukergrensesnittet som vises pà de følgende sidene, tilsvarer den gjeldende programvareversjonen. Programvaren til Nyon oppdateres flere ganger i Året, noe som kan fore til at visningene og/eller tekstene på Brukergrensesnittet endres noe.

Betjeningslogikk

Du kan skiffe visning under sykkelturen med betjeningsenheten 10. Du kan dermed ha begge hendene på styret mens du sykler.

Du kan vise hovedmenyen over den aktive driftsmodusen og skifte til hovedmenyen ved a trykke joysticken mot venstre 1 (se bildet over).

Når du trykker joysticken 1 mot høyre i en aktiv driftsmodus, vises de mulige innstillingsalternativene over det gjeldende skjermbildet. Gå til ønsket alternativ med joysticken, og velg det ved Å trykke på joysticken 1.

Hvis Nyon befinner seg pa eBike, vises driftsmodusen «Ride» (Tur) etter at den er slatt pa. Hvis Nyon ikke er montert pa eBike, vises driftsmodusen « Dashboard».

Hovedmeny

Symbol Driftsmodus Funksjon

« Dashboard» I/DDNNE driftsmodusen vises forskjellige statistikkdata, tilkoblingsstatusen og syn- kroniseringssstatusen.

«Ride» (Tur) I donne driftsmodusen ser du de gjeldende kjøredataene.

«Map & Naviga- tion» (Kart og navigasjon)

Idenne driftsmodusen kandu laste ned kartmateriellet som er basert på Open Street Map (OSM), fra Internett. Du kan navigere med disse kartene.

«Fitness» I denne driftsmodusen kan du se diverse treningsrelevante opplysninger.

«Settings» (Innstillinger)

I�� driftsmodusen kan du angi de grunnleggende innstillingene til kjorecompu-teren.

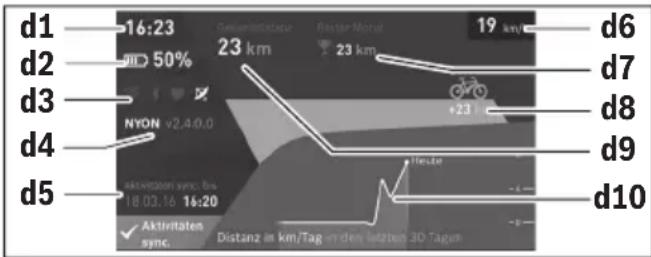

Driftsmodus « Dashboard»

I denote driftsmodusen vises forskjellige statistikkdata, tikkoblingsstatusen og synkroniseringsstatusen.

d1 Klokkeslett
d2 Ladetilstandsvisning for eBike-batteri
d3 Tilkoblingsstatus
d4 Nyon-versjonsinformasjon
d5 Nyon-synkroniseringsinformasjon
d6 Visning av hastighet/lysstatus (när kjorecomputerer er satt pa)
d6 Visning av ladetilstanden til kjorecomputerbatteriet (när kjorecomputerer er tatt av)
d7 Flest kilometer i en maned
d8 KilometerSAMmenLignetmed manedenfor
d9 Kilometer totalt
d10 Kilometer per dag de siste 30 dagene

-lagrede ruter og steder
- brukerdefinerte skjermbilder og kjoremoduser
- Brukerinnstillinger

Synchroniseringen foretas med tradløst nettverk eller Bluetooth®. Hvis begge tilkblingsmatene er deaktivert, fãr du en feilmelding.

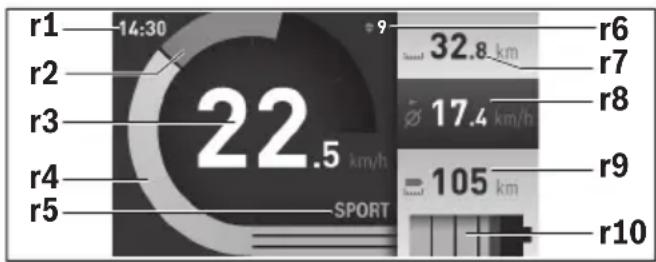

Driftsmodus «Ride» (Tur)

I denote driftsmodusen ser du de gjeldende kjredataene.

r1 Klokkeslett
r2 Egen pedalkraft
r3 Hastighet
r4 Motoreffekt
r5 Indikator stootetrinn
r6 Girkiftanbefaling/eShift-visninger
r7 Tripteller
r8 Gjennomsnittshastighet
r9 Rekkevidde som gjenstar
r10 Ladetilstandsvisning for eBike-batteri

Driftsmodus «Map & Navigation» (Kart og navigasjon)

I donne driftsmodusen kan du LASTe ned kartmateriellet som er basert pa Open Street Map (OSM), fra Internett. Du kan navigere med disse kartene.

Lokalt kartmateriali installeres av sykkelforhandleren for den enkelte kjøperen. Ved behov kan ytterligere kart lastinges ned og installereres på kjorecomputeren via smarttelefonappen

«Bosch eBike Connect». Du finner en detailjert veiledning i nettversjonen av bruksanvisingen på

.

Hvis du har en aktiv tradløs forbindelse, er det mulig a laste inn ønskede kart direkte til Nyon via «Settings» (Innstillinger) > «Map & Navigation» (Kart og navigasjon) > «Map Manager» (Kartbehandling).

Når du slår på Nyon, starter den satellittsøk for Å kunne motta GPS-sigraler. Så snart nödvendige satellitter er funnet, vises den gjeldende posisjonden på kartet i driftsmodusen «Map & Navigation» (Kart og navigasjon). Ved ugunstige værforehold eller ugunstig plassering kan satellittsøket ta litt lengretid. Start Nyon på nytt,hvis det tar lang tid og ingen satellitter blur funnet.

Ved à trykke joysticken 1 mot hýre kan du endre zoom-in-stillingen for kartdelen, serekveidden til eBike-batteriet eller velge blant forskjellige navigasjonsalternativé ved hjelp av undermenyene i hýre marg. Zoom-innstillingene for kartdelen kan ogsä endres ved at du trykker pa joysticken.

Den enkle batterirekkeviden kan utvides ved hjelp av Premium-funksjonen «Topo-rekkevide». I forbindelse med «Toporekkevide» blir det tatt hensyn til de topografiske forholdene ved beregningen og visningen avrekkeviden med det geldende batterinivæt. Du finner en detailjert veiledning i nettversjonen av bruksanvisingen pa

.

Under «Points of Interest» (Spesialdestinasjoner) finner du ogsa nærmestre «Bosch eBike experts». Når du velger en forhandler, beregnes ruten dit, og du kan velge davon.

Når du har lagt inn reisemålet (by, gate, husummer), vises tre forskjellige ruter («Scenic» (Natur), «Fast» (Hurtig) og «MTB» (Mountainbike)) som du kan velge mellom. Alternativ kan du fä en rute hjem, velge et av de siste malene erler bruke lagrede steder og ruter. (Du finner en detailjert veiledning i nettversjonen avbruksanvisingen på

.)

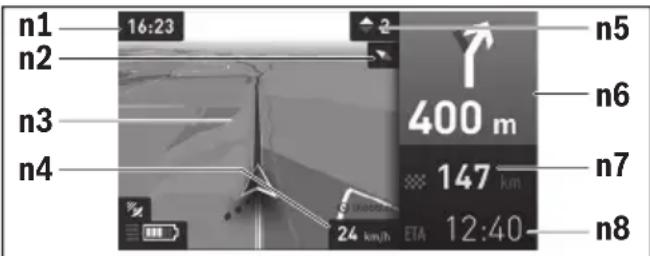

Figuren nedenfor viser hvordan ruten fremstilles pa displayet.

n1 Klokkeslett
n2 Kompassnal
n3 Kort
n4 Hastighet
n5 Girskiftanbefaling
n6 Informasjon om avkjaring og avstand til avkjaringen
n7 Avstand til malet
n8 Antatt ankomsttid pa malet

Under navigasjon vises veiinformasjon (f.eks. ta av til venstre om 50m ) ogsa i de andre driftsmodusene, over driftsmodusinformasjonen.

Hvis du avbryter en tur med navigering og deretter apner «Map & Navigation» (Kart og navigasjon), fär du spørsmål om du ønsker Å fortsette navigasjonen eller ikke. Hvis du fort-setter navigasjonen, fär du ruteveiledning frem til det sistemalet ditt.

Hvis du har importert GPX-ruter via nettportalen, overfores disie til din Nyon via Bluetooth 們 ell er via en WiFi-forbindelse. Disse rutene kan du starte ved behov. Hvis du befinner deg i nærhen av ruten, kan du f* veiledning til startpunktet uller starte rutenavigeringen med en gang.

Hvis du bruker mål lungs ruten, fãr du en melding nãr du kom- mer til et av disse.

Nyon egner seglke for navigasjon uten sykkel (gaturer ell er bilkjøring).

Ved temperatur under 0^ må man regne med større avvik ved høydemålingen.

Driftsmodus «Fitness»

Iienne driftsmodusen kan du se diverse treningsrelevant opplysninger.

Effekten av aktivitetene dine hittil pa utholdenheten (treningseffekt) vises basert pa aktivitetsnivaret du har oppgitt i registrareringen.

For a kontrollere hjertefrekvensen din kan du bruke pulsbeltesom du kan koble til Nyon via Bluetooth®.

Du finner en oversikt over kompatible modeller i nettversjonen av bruksanvisningen på «www.Bosch-eBike.com/nyon-manual».

• Ved bruk av pulsbelte for måling av hjertefrekvensen (følger ikke med ved levering) vises hjertefrekvensen istedenfor ytelsen.

Via undermenyene kan du nullstille gjennomsnittsverdiene eler bye tte til personlige visninger. Du finner en detailjert veiledning i nettversjonen av bruksanvisningen på

«www.Bosch-eBike.com/nyon-manual».

Driftsmodus «Settings» (Innstlinger)

I denote driftsmodusen kan du angi de grunnleggende innstilingene til kjorecomputeren.

Merk: Enkelte grunnleggende innstlinger kan bare endres nár Nyon befindner seg i holderen 4.

Foråkommentilmenyen «Settings» (Innstillinger)trykker du joysticken 1 ned i hovedmenyen helt til «Settings» (Innstillinger)vises.

Tips: Hvis du trykker joysticken ned lenge,kommen du ogsa til menyen «Settings» (Innstillinger).

Du kan foreta disse innstillingene:

• «Connections» (Tilkoblinger): Du kan konfigurere Bluetooth®-innstillingene, en ny smartelefonforbindelse, en WiFi-forbindelse eller en pulsmåler.
  Nár du aktiverer WiFi, söker Nylon erter tilgengelige nettverk. Nettverkene som blir funnet, vises i en liste. Velg önsket nettverk med joysticken 1, og skriv passordet.
• «Map & Navigation» (Kart og navigasjon): Her kan du konfigurere kartvisningen og slå på automatisk tilpasning av visningen avhengig av lysstyrken i omgivelsene.
• «My Profile» (Min profil): Her kan du se den aktive brukeren.
  «My eBike» (Min eBike): När Nyon er montert, kan du endre verdiene for hjulomkrets som er forhändsinnstilt av produsenten med ±5%.
  Sykkelprodusenten aller-forhandleren kan/DDke legge kjo- relengde og/eller tidsrom til grunn for servicetidspunktet. Under《Service》ser du när det er tid for service.
  Under «Shift Recommendation» kan du slå visningen av girkskiftanbefaling av og på.
  Hvis din eBike er utstyrt med «eShift», kan du och konfigurere eShift-systemet her (se «eShift (tilleggsutstyr)», side Norsk-8).
• «My Nyon» (Min Nyon): Her kan du sōke etter oppdaterin ger, konfigurere Home-knappen, angi automatisk nullstilling av tellerne, som kilometer/dag, forbrakte kalorier og gjennomsnittsverdier hver natt erler tilbakestille «»Nyon til innstillingene fra fabrikk.
  Under «Auto Brightness» (Auto. lysstyrke) kan stille inn automatisk tilpassing av lysstyrken på displayet.
  For a kompensere for væravhengige endringer kan du til-.
  passe den viste verdien til den faktiske hoyden under
  Altitude correction" (Angi hoydeniv).
• «Region & Language» (Region & språk): Du kan velge visning av hastighet og avstand i kilometer erler miles, klokkeslett i 12-ller 24-timersformat, du kan velge tidssone og stille inn ønsket språk. Gjeldende klokkeslett beregnes automatisk med GPS-signalet.
• Under menypunktet «Help» (Hjelp) finner du et utvalg vanlige spørsmål, kontaktinformasjon og informasjon om systemet og lisenser.

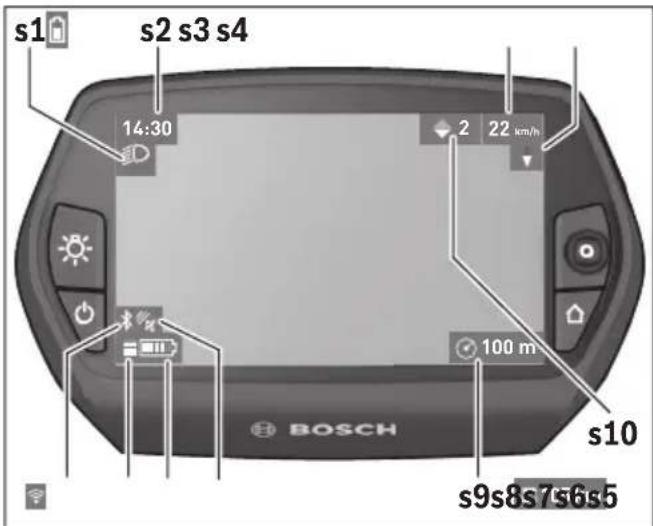

Statusvisninger

Ikke alle statusvisingene vises alltid, avhengig av den viste driftsmodusen. Visninger som allerede finnes pa hovedskjermbildet, vises ikke en gang til. Plasseringen av visingene kan variere. Hvis kjorecomputeren tas ut av holderen, vises ladenivæt til Nyon-batteriet pa kjorecomputeren istedenfor indikatoren for lysene pa sykkelen.

s1 Visning for lys pa sykkelen/Ladetilstandsvisning for Nyon-batteri

s2 Klokkeslettvisning
s3 Hastighetvisining
s4 Nord-visning
s5 Visning av Bluetooth®/WiFi-forbindelse
s6 Visning av fremdriftshjelp
s7 Ladetilstandsvisning for eBike-batteri
s8 Visning av GPS-signal
s9 Visning av zoom-omrade/rekkevidde som gjenstar

s10 Girkiftanbefaling

Kjorecomputerens strormforsyning

När kjorecomputeren sitter i holderen 4, et tilstrekkelig ladet eBike-batteri er satt pa elsykkelen og eBike-systemet er slätt pa, Forsynes Nyon-batteriet med strøm fra eBike-batteriet.

Hvis kjoerecomputeren tas ut av holderen 4, skjer strormforsyninger via Nyon-batteriet. Hvis Nyon-batteriet er svakt, vises en varselmelding pa displayet.

For à lade Nyon-batteriet setter du kjorecomputeren i holderen 4 igjen. Vær oppmerksom på at hvis det ikke pagar lading av eBike-batteriet, slaes eBike-systemet automatisk av etter 10 minutter uten aktivering. Da avsluttes ogsa ladingen av Nyon-batteriet.

Merk: Hvis Nyon slås av under ladingen, kan den ikke slås på igjen for USB-kabelen er trukket ut (gjelder bare for 1270020907).

Hvis kjorecomputeren tas ut av holderen 4, forblir verdiene for alle funksjonene lagret, og kan fortsatt vises.

Uten ny lading av Nyon-batteriet beholds dato og klokkeslett i maksimalt 6 maneder. Etter ny innkobling blir dato og klokkeslett stilt pa nytt erter vellykkeq GPS-lokalisering.

Merk: For maksimal levetid for Nyon-batteriet bør det lades hver sjette maned.

Slakjorecomputerenpa/av

For a sla pä kjorecomputeren trykker du kort pa av/pa-knappen 5.

For a sla av kjorecomputeren trykker du pa av/pa-knappen 5 i mer enn ent sekund.

Hvis ingen knapp trykkkes pa fem minutter, skifter Nyon til energisparemodus (bakgrunnsbelysningen slas av), og etter ytterligere fem minutter slas den automatisk av.

Nullstille Nyon

Hvis du mot formodning skulle oppleve at Nyon ici lenger kan betjenes, kan du nullstille den ved a trykke pa knappene 1,2,5 og 6 samtidig. Du ma bare nullstille nar det er helt ndvendig, ettersom forskjellige innstlinger kan ga tapt.

Batteri-ladetilstandsindikator

Ladetilstandsvisningen r10 (s7) viser ladetilstanden til eBike-batteriet. Ladetilstanden til Nyon-batteriet vises av s1. Ladetilstanden til eBike-batteriet vises ogsa av LED-ene pa delve eBike-batteriet.

I indicatoren r10 tilsvarer hvr strek pa batterisymbolet ca. 20% kapasitet:

eBike-batteriet er fulladet.

eBike-batteriet bOr lades opp.

Kapasiteten til fremdriftshjelp er brukt opp, og hjelpen kobles ut litt erter litt. Kapasiteten som gjenstär, stared til disposisjon for lysene pa sykkelen og kjorecomputeren.

Kapasiteten til eBike-batteriet rekker til lys pa sykken i ca. 2 timer. Dette anslaget gjelder uten annet strmforbruk (f.eks. automatgir, lading av eksterne enheter pa USB-tilkoblingen).

Hvis kjo'recomputeren tas ut av holderen 4, lagres den sist viste batteritilstanden.

Innstilling av støttetrinnet

Du kan stille inn på betjeningsenheten 10 hvor mye trahjelp du skal fã av eBike-motoren. Nivaet på hjelpen kan endres og-sa mens du er på tur.

Merk: Pä enkelte modeller er det mulig at stottetrinnet er stilt inn på forhand og ikke kan endres. Det er och mulig at det star færre trinn til disposisjon enn de som er angitt her.

Følgende støttetrinn stared maksimalt til disposisjon:

• «OFF»: Hjelpen fra motoren er slätt av, og eBike kan brukes som en vanlig trasykkel. Skyvehjelpen kan/DDKE aktiveres i dette fremdriftshjelpnivæt.
• «ECO»: virksom stotte ved maksimal effektivitet, for maksimalrekkevidde
• «TOUR»: jevn stotte, for turer med stor rekkevidde
• «SPORT»: kraftig stotte, for sportslig sykling i bratte omrader og byer
• «TURBO»: maksimal stotte opptil høye trø-frekvenser, for sportslig sykling

For mer hjelp fra motoren trykker du gjentatte ganger pa knappen + 14 pa betjeningsenheten helt til onsket niva pa hjelpen vises i r5, og for mindre hjelp fra motoren trykker du pa knappen - 13.

Ønsket motoreffekt vises i r4. Den maksimale motoreffekten avhenger av valgt niva på fremdriftshjelpen.

Hvis kjorecomputeren tas ut av holderen 4, blir den sist viste fremdriftshjelpen lagret, og visningen r4 for motoreffekten forblir tom.

Innkoplng/utkopling av skyvehjelpen

Skyvehjelpen kan lette det for deg Å skyve el-sykkelen. Hastigheten er i donne funksjonen avhengig av giret som er satt i og kan oppnå maksimal 6km / h . Jo lavere gir som er valgt,esto mindre er hastighen i funksjonen skyvehjelp (ved full effekt).

Funksjonen skyvehjelp ma utelukkende benyttes nar el-sykkelen startes. Dersom hjulene til el-sykkelen ikke har bakkekontaktningar skyvehjelpen benyttes, er det fare for skader.

For a aktivere skyvehjelpen trykker du kort pa knappen «WALK» pa kjorecomputeren. Etter aktivering trykker du pa knappen «+» innen tre sekunder og holder deninne. Motoren til elsykken kobles inn.

Fremdriftshjelpen slas av i falgende sitausjoner:
- Du slipper knappen «+» 14,
-hjulene pä elsykkelen blir blokkert (f.eks.pa grunn av bremsing ell er stot mot en hindring),
- hastigheten overskrider 6km / t

Fremdriftshjelpen kan brukes i tre sekunder etter at du har sluppet knappen «+». Hvis du trykker på knappen «++» igjen i Iøpet av dette tidsrommet, aktiveres fremdriftshjelpen på nytt.

Merk: Pä enkelte systemer kan skyvehjelpen startes direkte ved at man trykker pa knappen «WALK».

Merk: Skyvehjelpen kan/DDi kke aktiveres i fremdriftshjelpnivaaet «OFF».

Slå lysene på sykkelen på/av

I utforelsen der lyset pa sykkelen forsynes med strøm av eBi-ke-systemet kan front- og baklyset slas pa og av samtidig med knappen 6 pa kjorecomputeren.

Nárylseter slattpà,vises belynsingssymbolet s1.

Lyset på sykkelen har ingen innflytelse på bakgrunnslyset til displayet.

eShift (tilleggsutstyr)

eShift er integreringen av automatiske girskiftsystemer i eBike-systemet. Du kan foreta innstillingene for funksjonen «eShift» under «My eBike» (Min eBike). Giret ellere trakkfrekvensen vises i driftsmodusene «Ride» (Tur), «Fitness» og «Map & Navigation» (Kart og navigasjon). Hvis ikke feltet vises, fær brukeren informasjon om endringer i form av en melding på displayet. eShift-modus aktivere med et langt trykk på knappen «Home» 12. Det er bare mulig ø aktivere via betjeningsenheten 10. Du kan avslutte «eShift»-modus igjen ved øtrykke gjentatte ganger på «Home»-knappen.

eShift med NuVinci H|Sync

Optimalt gir stilles inn automatisk for den gjeldende hastighen ved hjelp av en onsket trafrekvens som er angitt pa forhand. I en manuell modus kan man velge blant flere gir.

I modusen «Cadence Control» kan du Øke ell er redusere onsket tråkkfrekvens med knappene «-» og «+» pa betjeningsenheten. Hvis du holder knappene «-» hhv. «+» innate, Øker ell er reduserer du tråkkfrekvensen i trinn pa fem. Ønsket tråkkfrekvens vises pa displayet.

I modusen «Gear Control» kan du velge mellom flere definer- te utvekslinger med knappen «-» aller «+» på betjeningsenheten. Giret som er valgt, vises på displayet.

Under «Gear calibration» kan du kalibrere den trinnlose girkassen. Folg deretter anvisingene.

Det kan bln ndvendig a foreta en kalibrering ogsa under kjo- ring hvis det oppstar en feil. Ogsa her ma du bekrefte kalibreringen og folge anvisingene pa displayet.

Navgiret til SRAM DD3 Pulse fungerer hastighetsavhengig. Uavhengig av valgt gir på kjedegiret blir automatisk ett av de tre girene på navigiret lagt inn.

Ogsa her kan du skifte gir manuelt med knappen «-» aller «+». Automatisk modus blir automatisk aktivert hvis du trykker pa knappen «-». Hvis du trykker pa knappen «-» aller «+» i automatisk modus, bytter du til manuell modus igjen. I automatisk modus vises alltid bare en «A» i girvisningen. Ved girskift i automatisk modus vises icke giret pa displayet.

I manuell modus vises valgt gir en kort stund pa displayet hver gang det foretas girskift pa navigiret.

Ettersom drivenhen registerer giringen og derfor reduserer motorstøten midlertidig, er det mulig a skifte gir øgsa under belastning ell er i bakker.

Hvis eBike bremses welt fra en hastiget pa over 10 km/t, kan systemet automatisk gire ned til et innstilt «Starting gear». «Starting gear» kan stilles inn under «My eBike» (Min eBike) > «eShift (SRAM)».

Feilkode-indikator

Komponentene i eBike-systemet kontrolleres hele tiden automatisk. Hvis en feil blir oppdaget, vises en feilkode på kjore-computeren.

Avhengig av feiltypen kuples drivverket eventuelt och automatisk ut. Videresykling uten stotte fra drivverket er alltid mulig. el-sykken bør sjekkes for videtere turer.

eShift med Shimano Di2

Med Shimano eShift skifter du gir ved bruk av Shimano-styrespaken.

Giret vises alltid iShift-feltet. Giret vises en kort stund ved girskift bare hvis dette ikke er synlig (f.eks. i Innstlinger).

Ettersom drivenhen registerrer giringen og derfor reduserer motorstøten midlertidig, er det mulig Å skifte gir øgsa under belastning eller i bakker.

Hvis eBike bremses welt fra en hastiget pa over 10km / t , kan systemet automatisk gire ned til et innstilt «Starting gear». «Starting gear» kan stilles inn under «My eBike» (Min eBike) > «eShift (Shimano)».

Få utført alle reparasjoner hos en autorisert sykkelforhandler.

Kode Årsak Utbedring
410	Én eller flere knapper på kjørecompu-teren er blokkert.	Sjekk om tastene er klemt fast, f.eks. fordi det er kommet inn smuss. Rengjør tastene eventuelt.
414	Forbindelsesproblem på betjenings-enheten	La kontakter og forbindelser sjekkes
418	En eller flere taster på betjeningsen-heten er blokkert.	Sjekk om tastene er klemt fast, f.eks. fordi det er kommet inn smuss. Rengjør tastene eventuelt.
419	Konfigurasjonsfeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
422	Forbindelsesproblem for drivenhen	La kontakter og forbindelser sjekkes
423	Problem med forbindelsen til eBike-batteriet	La kontakter og forbindelser sjekkes
424	Kommunikasjonsfeil av komponen-tene med haverandre	La kontakter og forbindelser sjekkes
426	Intern tidsoverskridelsesfeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler. I dette feiltstanden er det ikke muligå vise eller tilpasse hjulomkretsen i menyen for grunnleggende instillinger.
430	Det interne batteriet til kjørecompu-teren er tomt	Lad kjørecomputeren (i holderen erler via USB-tilkoblingen)
431	Feil ved programvareversion	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
440	Intern feil på drivenhen	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
450	Intern programvareceil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
460	Feil på USB-tilkobling	Ta ledningen ut av USB-tilkoblingen til kjørecomputeren. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
490	Intern feil på kjørecomputeren Få inspisert kjørecomputeren
Kode	Årsak	Utbedring
500	Intern feil på drivenhenet	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
502	Feil på lyset til sykkelen	Kontroller lyset og de tilhørende ledningene. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
503	Feil på hastighetssensoren	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
510	Intern sensorfel	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
511	Intern feil på drivenhenet	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
530	Batteriefil Slå av elsykkelem. Ta ut eBike-batteriet, og sett det inn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
531	Konfigurasjonsfel	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
540	Temperaturfel	Elsykkelemens temperatur er utenfor det tillatte området. Slå av eBike-systemet, slick at drivenhenet kan avkjoles erlor varmes opp til tillatt temperaturområde. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
550	En strømforbruker som ikke er tillatt, har blitt registrett.	Fjern strømforbrukeren. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
580	Feil ved programvareversion	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
591	Autentiseringsfel	Slå av eBike-systemet. Ta ut batteriet, ogsett detinn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
592	Inkcompatibel component	Bruk et kompatibelt display. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
593	Konfigurasjonsfel	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
595, 596	Kommunikasjonfel	Kontroller ledningene til giret, og start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
602	Intern batterifeil under lading	Koble laderen fra batteriet. Start eBike-systemet på nytt. Koble laderen til batteriet. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
602	Intern batterifeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
603	Intern batterifeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
605	Feil ved batteritemperatur	Elsykkelemens temperatur er utenfor det tillatte området. Slå av eBike-systemet, slick at drivenhenet kan avkjoles erlor varmes opp til tillatt temperaturområde. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
605	Feil ved batteritemperatur under lading	Koble laderen fra batteriet. La batteriet avkjoles. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
606	Ekstern batterifeil	Kontroller kablingen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
610	Feil ved batterispensing	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
620	Feil ved lader	Shift ut laderen. Kontakt din Bosch eBike-forhandler.
Kode Årsak Utbedring
640	Intern batterifeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
655	Flere feil ved batteriet	Slå av eBike-systemet. Ta ut batteriet, og sett detinn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
656	Feil ved programvareversjon	Kontakt din Bosch eBike-forhandler for oppdatering av programvaren.
7xx	Feil på giret SeBruksanvisingen fra produsenten av giret.
Ingen visning	Intern feil i kjørecomputeren	Start eBike-systemet på nytt ved ä slå det av og på.

Energitilforsel til eksterne apparater via USB-port

Ved hjelp av USB-porten kan de fleste apparatene med mulig energitilforsel via USB (f.eks. diverse mobiltelefoner) brukes hhy. lades opp.

For at ladingen skal fungere, mä kjorecomputeren og et tilstrekkelig ladet batteri vår montert på eBike.

Apne beskyttelsesekselet 9 til USB-tilkoblingen på kjorecomputeren. Koble den eksterne enhetens USB-tilkobling til USB-kontakten 8 på kjorecomputeren ved bruk av USB-ladekabelen Micro A-Micro B (fores av din Bosch eBike-forhandler).

Etter frakobling av forbrukeren må USB-tilkoblingen lukkes med beskyttelsesesdekselet 9 igjen.

Obs! Forbrukere som er koblet til Nyon, kan pärve elsykke lensrekkevidde.

Henvisninger til sykling med el-sykkel-systemet

God bruk av el-sykkelen

Pass på riktig drifts- og lagringstemperatur for eBike-komponentene. Beskytt drivenheten, kjorecomputeren og batteriet mot ekstreme temperaturer (f.eks. sterkt sollys uten samtidig ventilasjon). Komponenten (spesielt batteriet) kan skades av ekstreme temperaturer.

Sorg for at skjermen til Nyon alltid er ren. Skitt kan fere til feil ved registraringen av lysstyrken. I navigasjonsmodus kan det oppsta feil ved dag/natt-omkoblingen.

Ved bra endring av omgivelsesforholdene kan det oppsta kondens pa innsiden av glasset. Det skjer en temperaturutliging etter kort tid, og kondensen forsvinner.

Service og vedlikehold

Vedlikehold og rengjøring

Ingen komponenter må senkes ned i vann eller rengjores med høytrykksspyler. Dette gjelder ogsa drivenhenet.

Kjorecomputeren må bare rengjores med en myk klut fuktet med vann. Bruk ikke rengjøringsmidler.

Fá inspisert eBike-systemet teknik minst en gang i Året (f.eks. mekanisk og om systemprogramvaren er oppdatert).

Sykkelprodusenten aller -forhandleren kan ogå legge kjore-lengde og/eller tidsrom til grunn for servicetidspunktet. Da vil kjorecomputeren vise servicetidspunktet i fire sekunder hver gang den slås på.

Til service og reparasjon av el-sykkelen henvender du deg til en autorisert sykke-l-forhandler.

• Få utført alle reparasjoner hos en autorisert sykkelforhandler.

Kundeservice og rådgivning ved bruk

Ved alle sporsmal til el-sykkel-systemet og dets komponen-ter, ta kontakt med en autorisert sykkelforhandler.

Kontaktinformasjoner til autoriserte sykkelforhandlere finner du på internettsiden www.bosch-ebike.com

Transport

Hvis du transporterer eBike utenfor bilen, for eksempel pa et sykkelstativ, ma du ta av kjorecomputeren og PowerPack, sik at du unnga skader pappe.

Deponering

Drivenheten, kjorecomputeren inkl. betjeningsenheten, batteriet, hastighetssensoren, tilbehør og emballasje skal leveres til gjenvinning.

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batteriet som er integrert i kjorecomputeren, ma bare tas ut for kassering. Kjorecomputeren kan bianodelagt hvis husdekselet apnes.

Vennligst lever batterier og kjorecomputere som ikke lenger kan brukes, til en autorisert sykkelforhandler.

Li-ion:

Ta hensyn til informasjonene i avsnitet «Transport», side Norsk-11.

Rett til endringer forbeholds.

Turvallisuusohjeita

*wopic eikova, npooepetai av c16ko eapnma

Texvika xaapaktnpiotiká
