BEDIENUNGSANLEITUNG Nyon Active Line BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

Allgemeine Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff „Akku" bezieht sich, unabhängig von der Bauform, gleichermaßen auf Standard-Akkus (Akkus mit Halterung am Fahradrahmen) und Gepäckträger-Akkus (Akkus mit Halterung im Gepäckträger).

• Lassen Sie sich nicht von der Anzeige des Bordcomputers ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungsg levels hinaus Eingaben in ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
• Lassen Sie sich vor Beginn eines Trainingsprogramms von einem Arzt beraten, welche Belastungen Sie auf sichnehmen können. Nur so vermeiden Sie eine für Sie mögliche Überlastung.
  Bei Verwendung eines Herzfrequenzsensors kann die angezeigte Herzfrequenz durch elektron magnetische Störungen verfüllscht werden. Die angezeigten Herzfrequenzen dienen nur als Referenz. Für Folgen durch falsch angezeigte Herzfrequenzen kann keine Haftung übernommen werden.
  Öffnen Sie Nyon nicht. Nyon kann durch das Öffnen zerstört werden und der Gewährleistungsanspruch entfällt.
  Benutzen Sie den Bordcomputer nicht als Griff. Wenn Sie das eBike am Bordcomputer hochheiten, können Sie den Bordcomputer irreparabel beschädigen.
  Nyon ist kein medizintechnisches Produkt. Die angezeigten Werte im Betriebsmodus „Fitness“ können von den tatsächlichen Werten abweichen.
• Verwenden Sie den Bordcomputer Nyon nur mit der dazugehörigen Bedienheit, welche einen eigenen Joystick hat. Der Joystick an der Bedieneinheit verfügt über den gleichen Funktionsumfang wie der Joystick auf dem Bordcomputer selbst.
  Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihr's eBikes.

Sicherheitshinweise in Verbindung mit der Navigation

Planen Sie während der Fahrt keine Routen. Halten Sie an und geben Sie nur im Stand einen neuen Zielort ein. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrierten, riskieren Sie, in einen Unfall verwickelt zu werden.
- Brechen Sie ihre Route ab, wenn die Navigation Ihneneinen Weg vorschlägt, der in Bezug auf ihre fahrereschen Fähigkeiten gewagt, riskant oder gefährlich ist. Lassen Sie sich von Ihrn Navigationsgerät eine alternative Route anbieten.
- Missachten Sie keine Verkehrschilder, auch wenn die Navigation Ihnen einen bestimmten Weg vorgibt. Bau-stellen oder zeitlich begrenzte Umleitungen kann das Navigationssystem nicht berücksichtigten.
- Nutzen Sie die Navigation nicht in Sicherheitskritischen oder unklaren Situationen (Straβensperrungen, Umleitungen etc.). Führn Sie stets zusätzliche Karten und Kommunikationsmittel mit sich.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Der Bordcomputer Nyon ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen. Für eine Navigation ohne Fahrrad (für Wanderer oder Autofahrer) ist Nyon nicht geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Alle Darstellungen von Fahrradteilen außer Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor und den dazugehörigen Halterungen sind schematisch und konnen bei ihrem eBike abweichen.

1Joystick
2 Taste „Home“
3Bordcomputer
4 Halterung Bordcomputer
5 Ein-Aus-Taste Bordcomputer
6 Taste Fahrradbeleuchtung
7 Helligkeitssensor
8 USB-Buchse
9 Schutzkappe der USB-Buchse
10 Bedieneinheit
11 Joystick and der Bedieneinheit
12 Taste „Home“ and der Bedieneinheit
13 Taste Unterstützung senken

14 Taste Unterstützung erhöhen
15 Taste Anfahrhile/Schiebehilfe „WALK"
16 Arretierung Bordcomputer
17 Blockierschraube Bordcomputer USB-Ladekabel (Micro A-Micro B)*

• nicht abgebildet, als Zubehör erhältlich

Technische Daten

Bordcomputer Nyon
Sachnummer	1 270 020 907/915
Internet Speicher insgesamt
1 270 020 907	GB 1
1 270 020 915	GB 8
Ladestrom USB-Anschluss max.	mA 500
Ladespannung
USB-Anschluss	V 5
USB-Ladekabel 1)	1 270 016 360
Betriebstemperatur	°C -5...+40
Lagertemperatur	°C -10...+50
Ladetemperatur	°C 0...+40
Lithium-lonen Akku intern	V 3,7
	mAh 710
Schutzart2)	IP x7 (wasserdicht)
Unterstützte	802.11b/g/n
WLAN-Standards	(2,4 GHz)
Gewicht, ca.	kg 0,2
1) ist nicht im Standard-Lieferumfang enthalten
2) bei geschlossener USB-Abdeckung

Montage

Bordcomputer einsetzen und entnehmen (siehe Bild A)

Zum Einsetzen des Bordcomputers 3 schieben Sieihn von vorn in die Halterung 4.

Zum Entnehmen des Bordcomputers 3 drücken Sie auf die Arretierung 16 und schibenihn nach vorn aus der Halterung 4.

- Wenn Sie das eBike abstellen, entnahme den Bordcomputer.

Esistmoglich,denBordcomputerin derHalterunggeen Ent- nahmezusichern.DemontierenSiedazudieHalterung4vom Lenker.SetzenSiedenBordcomputerin die Halterung.

Schrauben Sie die Blockierschraube 17 (Gewinde M3, 8 mm lang) von unter in das dazu vorgesehene Gewinde der Halterung. Montieren Sie die Halterung wieder auf dem Lenker.

Betrieb

Inbetriebnahme

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

• Ein ausreichend geladener eBike-Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
• Der Bordcomputer ist richtig in die Halterung eingesetzt (siehe „Bordcomputer einsetzen und entnahme“, Seite Deutsch-2).

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems haben Sie folgende,Möglichkeiten:

• Setzen Sie den Bordcomputer in die Halterung 4 ein.
• Drücken Sie bei eingesetztem Bordcomputer und eingesetztem eBike-Akku einmal kurz die Ein-Aus-Taste 5 des Bordcomputers.
• Drücken Sie bei eingesetztem Bordcomputer die Ein-Aus-Taste des eBike-Akkus (siehe Betriebsanleitung des Akkus).

Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer in der Funktion Schieberhilfe oder im Unterstützungslevel „OFF“). Die Motorleistung richtet sich nach dem eingestillten Unterstützungslevel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhoren, in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 / 45km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschelt. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 / 45km / h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende,Möglichkeiten:

• Drücken Sie die Ein-Aus-Taste 5 des Bordcomputers für mindestens 1 Sekunde.
• Schalten Sie den eBike-Akku an dessen Ein-Aus-Taste aus (siehe Betriebsanleitung des Akkus).
• Entnehmen Sie den Bordcomputer aus der Halterung.

Wird etwa 10min lang keine Leistung des Antriebs abgerufen (z.B., weil das eBike steht) oder keine Taste auf dem Nyon betätig, schaltet sich das eBike-System aus Energiespargründen automatisch ab.

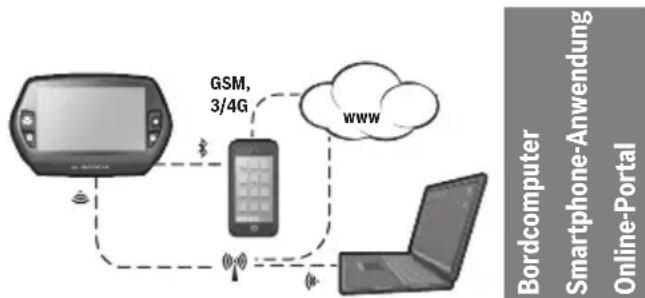

Das Bediensystem „Nyon"

Das Bediensystem Nyon besteht aus drei Komponenten:

• dem Bordcomputer Nyon mit Bedieneinheit
• der Smartphone-Anwendung „Bosch eBike Connect“
• dem Online-Portal „www.eBike-Connect.com“

Viele Einstellungen und Funktionen können auf allen Komponenten administriert bzw. genutzt werden. Einige Einstellungen und Funktionen können nur über bestimmte Komponenten erreicht oder bedient werden. Die Synchronisation der Daten erfolgt bei bestehender Bluetooth®-/Internet-Verbindung automatisch. Eine Übersicht über die möglichen Funktionen gibt folgende Tabelle.

Anmeldung/Registrierung✓	✓	✓
Änderung der Einstellungen		✓	✓
Erfassung der Fahrdaten		✓
Echtzeit-Anzeige der Fahrdaten✓
Aufbereitung/Analyse von Fahrdaten✓
Erstellung benutzerdefinieter Anzeigen		✓	✓
Anzeige des aktuellen Aufenthaltsortes*	✓	✓	✓
Navigation	✓
Routenplanung✓	✓	✓
Anzeige der Restreichweite (Kreis um aktuellen Standort)	✓	✓
Trainingseffekt in Echtzeit✓
Fahrtenübersicht✓
Statistik „ Dashboard"	✓	✓	✓
Kauf von „Premiumfunktionen“		✓

*GPS erforderlich

Premiumfunktionen

Die Standardfunktionen des Bediensystems „Nyon“ können durch Zukauf von „Premiumfunktionen“ über den App Store für Apple iPhones bzw. Google Play Store für Android-Geräte erweitert werden.

Neben der Gratis-Anwendung „Bosch eBike Connect“ stehen mehrere kostenpflichtige Premiumfunktionen zur Verfügung. Eine detailierte Seite der zur Verfügung stehenden zusätzlichen Anwendungen finden Sie in der Online-Betriebsanleitung unter

Inbetriebnahme des Bordcomputers

Nyon wird mit einem teilgeladenen Akku ausgeliefert. Vor dem ersten Gebrauch muss der Nyon-Akku über den USB-Anschluss (siehe „Energieversorgung des Bordcomputers“, Seite Deutsch-7) oder über das eBike-System vollständig geladen werden.

Um alle Funktionen des Bediensystems nutzen zu konnen, müssen Sie sich zusätzlich online registrieren.

Anmeldung am Bordcomputer

• Schalten Sieden Bordcomputer mit der Ein-Aus-Taste 5 ein.
• Wahlen Sie mit dem Joystick 1 ihre bevorzugte Sprache aus (Auswahl durch Drücken auf den Joystick) und folgen Sie den Anweisungen.

Sie haben folgende möglichekeiten, Nyon in Betrieb zu behmen:

TESTFAHRT

Sie können eine Testfahrt durchführten, ohne sich vorher anmelden oder Daten eingeben zu müssen. Nach dem Ausschalten werden alle Fahrdaten gelöscht.

- REGISTR.>OFFLINE

Dies ist ein sehr kurzer, auf Nyon beschrankter Registriungsprozess. Offline beweutet in dieser Fall, dass ihre Fahr- und Benutzerdaten nur lokal auf dem Bordcomputer gespeichert werden.

Folgen Sie den Anweisungen bzw. wahlen Sie eine der vorgeschlagenen Antwortmöglichkeiten aus. Die eingegebenen Daten bleiben nach dem Ausschalten des Nyon erhalten, werden aber nicht mit dem Online-Portal oder der Smartphone-Anwendung synchronisiert.

- ,REGISTR. “>,” ONLINE“>,”SMARTPH."

Dies ist ein vollständiger Registrierungsprozess. Stecken Sie Nyon auf die Halterung 4, laden Sie die Anwendung „Bosch eBike Connect" auf Ihr Smartphone und registrierten Sie sich mithilfe der Anwendung. Nach erfolgter Anneldung werden die Fahrdaten gespeichert und mit der Smartphone-Anwendung und dem Online-Portal synchronisiert.

- REGISTR. “>,” ONLINE“>,”WLAN“

Dies ist ein vollständiger Registrierungsprozess. Begeben Sie sich in den Empfangsbereich eines WLAN-Netzwerks. Stecken Sie Nyon auf die Halterung 4. Nach Auswahl eines Netzes und Ungabe der Kennung inklusive des Passports verbindet sich Nyon anschließend mit dem WLAN-Netzwerk ihrer Wahl und Sie werden auf das Online-Portal „www.eBike-Connect.com" verwiesen, wo Sie die Registriierung durchführten können. Nach erfolgter Anmeldung werden die Fahrdaten gespeichert und mit dem Online-Portal synchronisiert. Eine Verbindung zu Ihr dem Smartphone können Sie anschließend von Ihr dem Nyon aus erstellen („Einstellungen“ > „Verbindungen“ > „Smartphone verbinden“).

Registrierung via Smartphone und Bluetooth®-Kopplung

Ein Smartphone ist nicht Bestandteil des Lieferumfangs. Für die Registriierung mit dem Smartphone ist eine Internetverbindung erforderlich, welche, je nach Vertragsgestaltung, Kosten durch ihren Telefonanzieter verursachen kann. Auch für die Synchronisation der Daten zwischen Smartphone und Online-Portal ist eine Internetverbindung erforderlich.

Um den vollen Funktionsumfang Ihres Bordcomputers nutzen zu können, benötigen Sie ein Smartphone mit den Betriebssystemen Android Version 4.0.3 undhigher oder iOS 8 und higher. Eine Listeder getesteten/freiigegebenen Smartphones finden Sie in der Online-Betriebsanleitung unter „www.Bosch-eBike.com/nyon-manual".

Auch nicht in der Liste aufgeführte Smartphones mit den oben genannten Betriebssystemen können unter Umständen mit dem Bordcomputer verbunden werden. Eine vollständige Kompatibilität des Bordcomputers mit den in der Liste nicht aufgeführten Smartphones kann aber nicht gewährleistet werden.

Laden Sie vom App Store für Apple iPhones bzw.

Google Play Store für Android-Geräte die Anwendung

"Bosch eBike Connect" auf Ihr Smartphone.

Starten Sie die Anwendung „Bosch eBike Connect“ und folgen den Anweisungen. Eine detailierte Anleitung hierzu findsie in der Online-Betriebsanleitung unter

Wenn die Anwendung „Bosch eBike Connect“ aktiv ist und eine Bluetooth®-Verbindung zu ihrem Bordcomputer besteht, synchronisieren sich Daten zwischen Bordcomputer und Smartphone automatisch.

Online-Registrarung

Für die Online-Registrarung ist ein Internetzugang erforderlich.

Öffnen Sie mit Ihrrem Browser das Online-Portal „Bosch eBike Connect“ unter „www.eBike-Connect.com“ und folgen den Anweisungen. Eine detailierte Anleitung hierzu finden Sie in der Online-Betriebsanleitung unter

Anzeigen und Einstellungen des Bordcomputers

Hinweis: Alle Oberflächendarstellungen und Oberflächentexte der folgenden Seiten entsprechen dem Freigabestand der Software. Dadurch, dass während eines Jahres mehrmals ein Update der Nyon-Software erfolgt, kann es sein, dass sich nach einem Update die Oberflächendarstellungen und/oder Oberflächentexte gingfugig verändern.

Bedienlogik

Ein Wechsel der Anzeige kann während der Fahrt über die Bedieneinheit 10 erreicht werden. So konnen beiden Hände während der Fahrt am Lenker bleiben.

Mit den Bedienelementen auf dem Bordcomputer haben Sie folgende Möglichkeit:

-Mit der Ein-Aus-Taste 5 schalten Sie den Bordcomputer ein bzw. aus.
- Mit der Taste „Home“ (2 oder 12) erreichen Sie den in „Einstellungen“> „Mein Nyon“ eingestillten Betriebsmodus.
-Mit der Taste Fahrradbeleuchtung 6 kann die Fahrradbeleuchtung ein- bzw. ausgeschaltet werden.
- Mit dem Joystick 1 können Sie in den jeweiligen Betriebsmodi navigieren. Durch Drücken auf den Joystick 1 treffen Sie eine Auswahr.

Mit dem Joystick 1 konnen Sie durch Drucken nach links den aktiven Betriebsmodus mit dem Hauptmenu überblenden und in das Hauptmenu wechseln (siehe Bild oben).

Wenn Sie in dem aktiven Betriebsmodus den Joystick 1 nach rechts drücken, wird der aktuelle Bildschirm mit den für den aktuellen Betriebsmodus möglichen Einstelloptionen überblendet. Navigieren Sie mit dem Joystick zur gewünschten Option und wahlen Sie die gewünschte Option durch Drücken des Joysticks 1 aus.

Tipp: Wenn Sie in einem aktiven Betriebsmodus sind, können Sie durch Drücken des Joysticks 1 nach oben oder nach unter direkt in den{nachsten Betriebsmodus schalten.

Befindet sich Nyon am eBike, wird nach dem Einschalten der Betriebsmodus „Ride“ angezeigt. Ist Nyon nicht auf dem eBike montiert, wird der Betriebsmodus „ Dashboard“ angezeigt.

Hauptmenü

Symbol Betriebsmodus Funktion
“Dashboard” Dieser Betriebsmodus zeigt Ihnen diverse Statistikda- ten, den Verbindungsstatus und den Synchronisations- status an.
“Ride” Dieser Betriebsmodus über- mittelt Ihnen die aktuellen Fahrdaten.
“Karte & Navigation”	Über diesen Betriebsmodus können Sie Kartenmaterial, das auf Open Street Map (OSM) basiert, aus dem Internet herunterlagen. Mit thisen Karten können Sie navigieren.
“Fitness” Über diesen Betriebsmodus können Sie verschiedene fit- nessrelevante Informatio- nen einsehen.
“Einstellungen” Mit diesen Betriebsmodus können Sie die Grundein- stellungen Ihres Bordcom- puters festlegen.

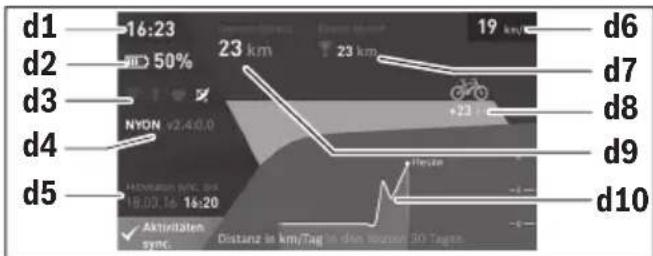

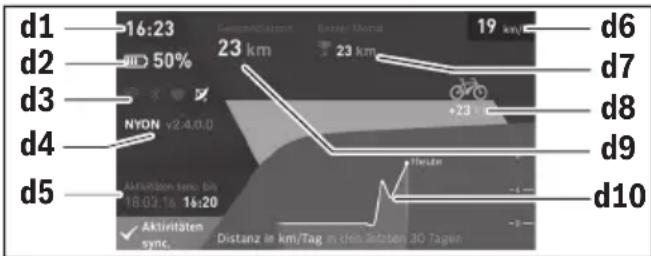

Betriebsmodus „ Dashboard“

Dieser Betriebsmodus zeigt Ihnendiverse Statistikdaten, den Verbindungsstatus und den Synchronisationsstatus an.

d1 Uhrzeit
d2 Ladezustandsanzeige eBike-Akku
d3 Verbindungsstatus
d4 Nyon-Versionsinformationen
d5 Nyon-Synchronisationsinformation
d6 Anzeige Geschwindigkeit/Lichtstatus (bei aufgesetztem Bordcomputer)
d6 Anzeige Ladezustand Bordcomputer-Akku (bei abgenommenem Bordcomputer)
d7 Meistgefahrene Kilometer eines Monats
d8 Gefahrene Kilometer im Vergleich zum Vormonat
d9 Gesamtkilometer
d10 Gefahrene Tageskilometer der letzten 30 Tage

Synchronisiert werden:

• gespeicherte Routen und Orte
• benutzerdefinierte Screens und Fahrmodi
  -Benutzereinstellungen

Die Synchronisation erfolgt über WLAN oder Bluetooth. Sollen beiden Verbindungsarten deaktiviert sein, erhalter Sie eine entsprechende Fehlermeldung.

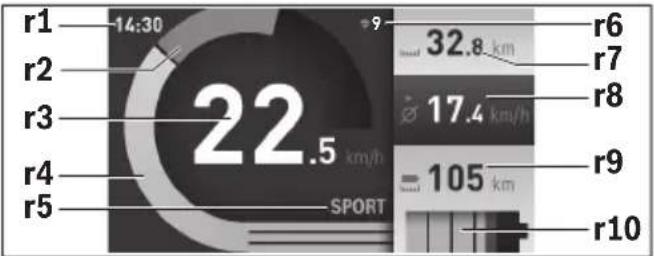

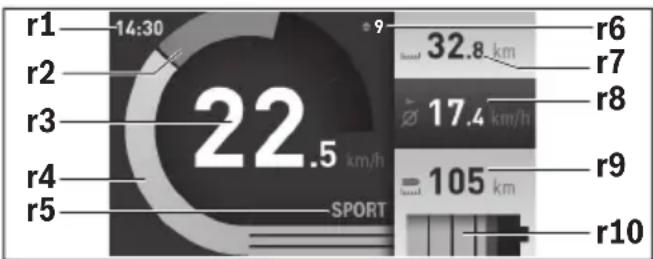

Betriebsmodus „Ride“

Dieser Betriebsmodus übermittelt Ohnen die aktuellen Fahrdaten.

r1 Uhrzeit
r2 Eigene Tretleistung
r3 Geschwindigkeit
r4 Motorleistung
r5 Anzeige Unterstützungslevel
r6 Schaltempfehlung/eShift-Anzeigen
r7 Tageskilometerzahler
r8 Durchschnittsgeschwindigkeit
r9 Restreichweite
r10 Ladezustandsanzeige eBike-Akku

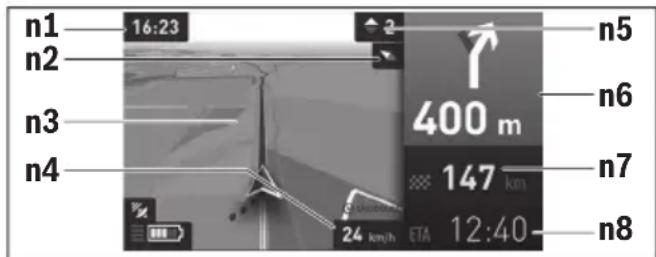

Betriebsmodus „Karte&Navigation“

Über diesen Betriebsmodus können Sie Kartenmaterial, das auf Open Street Map (OSM) basiert, aus dem Internet herunterlagen. Mit diesen Karten können Sie navigieren.

Auf den Wohnort zutreffendes Kartenmaterial wird vom Fahrradhandler für den jeweiligen Käfer installiert. Bei Bedarf konnen weitere Karten über ihre Smartphone-Anwendung „Bosch eBike Connect“ heruntergeladen und auf ihren Bordcomputer übertragen werden. Eine detailierte Anleitung hierzu finds in der Online-Betriebsanleitung unter „www.Bosch-eBike.com/nyon-manual".

Wenn Sie über eine aktive WLAN-Verbindung verfügen, ist es möglich, sich über „Einstellungen“ > „Karte & Navigation“ > „Kartenverwaltung“ beliebige Karten direkt auf Nyon zu laden. Wenn Sie Nyon einschalten, beginnnt Nyon mit der Satellitensuche, um GPS-Signale empfangen zu konnen. Sobald ausreichend Satelliten gefunden sind, wird Ihnen im Betriebsmodus „Karte&Navigation“ auf der Karte der aktuelle Standort angezeigt. Bei ungünstigen Wetterbedingungen oder Standorten kann die Satellitensuche etwas länger dauern. Sollten nach längerer Zeit keine Satelliten gefunden werden, starten Sie Nyon neu.

Durch Drücken des Joysticks 1 nach rechts konnen Sie durch Auswahlen der Untermenus am rechten Rand die Zoomeinstellung des Kartenausschnits ändern, die Reichweite Ihres eBike-Akkus aneigen halten oder aus verschiedene Navigationsoptionen eine auswahlen. Die Zoomeinstellungen für den Kartenausschnitt konnen auch durch Drucken auf den Joystick geändert werden.

Die einfache Restreichweite des Akkus kann mithilfe der Premiumfunktion „Topo-Reichweite“ erweitert werden. Bei der „Topo-Reichweite“ wird dann die Restreichweite des Akkus unter Berücksichtigung der topografischen Gegebenheiten berechnet und angezeigt. Eine detailierte Anleitung hierzu finds in der Online-Betriebsanleitung unter

Unter „Interessante Orte“ werden Ihnen auch die nachstgelegen den „Bosch eBike experts“ angezeigt. Durch Auswahl des Handlers wird Ihnen die Route dorthin berechnet und zur Auswahl angeboten.

Wenn Sie das Ziel (Stadt, Straße, Hausnummer) eingegeben haben, werden Ihnen 3 verschiedene Routen („Schön“,

"Schnell" und "MTB" (Mountainbike)) angeboten, wovon Sie eine Route auswahlen konnen. Alternativ konnen Sie sich nach Hause führenlassen, eines der letzten Ziele auswahlen oder auf gespeicherte Orte und Ruten zusammen. (Eine detaillierte Anleitung hierzu findsen Sie in der Online-Betriebsanleitung unter www.Bosch-eBike.com/nyon-manual".) Die ausgewählte Route wird Ihnen, wie in der nachfolgenden Abbildung dargestellt, angezeigt.

n1 Uhrzeit
n2 Kompassnadel
n3 Karte
n4 Geschwindigkeit
n5 Schaltempfehlung
n6 Abbiegehinweis und Distanz zur Abzweigung
n7 Entfernung zum Zielort
n8 Voraussichtliche Ankunftszeit am Zielort

Während der Navigation werden Ihnen durch Überblendung die Weginformationen (z.B. in 50 m halb links abbiegen) auch in den anderen Betriebsmodi angezeigt.

Wenn Sie eine navigierte Fahrt unterbrechen und danach „Karte & Navigation" aufrufen, werden Sie gefragt, ob Sie die Navigation fortsetzen wollen oder nicht. Wenn Sie die Navigation fortsetzen, werden Sie mithilfe der Navigation zu Ihrlem letzten Zielort geführt.

Wenn Sie über das Online-Portal GPX-Routen importiert haben, werden Ihnen diese über Bluetooth® oder über eine WLAN-Verbindung auf ihren Nylon übertragen. Diese Ruten können Sie bei Bedarf starten. Wenn Sie sich in der Höhe der Route befinden, konnen Sie sich zum Startpunkt führen lasen oder direkt mit der Navigation der Route beginnen.

Bei der Verwendung von Zwischenzielen, werden Sie bei Erreichen eines Zwischenziels durch eine Meldung darüber informiert.

Für eine Navigation ohne Fahrrad (fur Wanderer oder Autofahrer) ist Nyon nicht geeignet.

Bei Temperatures unter 0^ ist bei der Höhenmessung mit größeren Abweichungen zu rechnen.

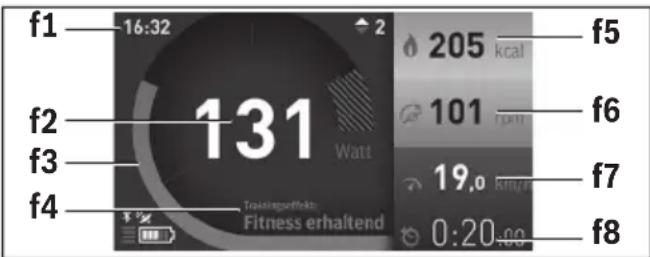

Betriebsmodus „Fitness“

Über diesen Betriebsmodus können Sie verschiedene fitness-relevante Informationen einehen.

Auf Basis Ihres in der Registrierung ermittelten Aktivitätslevels wird Ihnen der Effekt ihrer bisherigen Aktivitäten auf ihre Ausdauerleistung angezeigt (Trainingseffekt).

Für die Überprüfung ihrer Herzfrequenz können Sie einen Brustgurt verwenden, den Sie über Bluetooth® mit Nylon verbinden können.

Kompatable Modelle finden Sie in der Online-Betriebsanleitung unter „www.Bosch-eBike.com/nyon-manual".

Ein Brustgurt ist nicht Bestandteil des Lieferumfangs.

f1 Uhrzeit
f2 Aktuelle Leistung/Herzfrequenz*
f3 Darstellung des aktuellen Trainingseffekts
f4 Trainingseffekt
f5 Verbrauchte Kilokaloren
f6 Aktuelle Trittfrequenz
f7 Aktuelle Geschwindigkeit
f8 Dauer

• Bei Verwendung eines Brustgurtes zur Messung der Herzfrequenz (nicht Bestandteil des Lieferumfangs) wird anstelle der Leistung die aktuelle Herzfrequenz angezeigt.

Über die Untermenü konnen Sie die Durchschnittswerte zurücksetzen oder auf individualisierte Anzeigen umschalten. Eine detailierte Anleitung hierzu finden Sie in der Online-Betriebsanleitung unter

Betriebsmodus „Einstellungen“

Mit diesen Betriebsmodus können Sie die Grundeinstellungen Ihres Bordcomputers festlegen.

Hinweis: Einige Grundeinstellungen können nur geändert werden, wenn Nyon in die Halterung 4 eingesetzt ist.

Um in das Menu „Einstellungen“ zu gelangen, drücken Sie den Joystick 1 im Hauptmenü nach unten, bis „Einstellungen“ angezeigt wird.

Tipp: Wenn Sie den Joystick lange nach unter drücken, gelangen Sie ebenso in das Menu „Einstellungen".

Folgende Einstellungen können Sie vornehmen:

• „Verbindungen": Sie können die Bluetooth®- Einstellungen, eine neue Smartphone-Verbindung, eine WiFi-Verbindung oder einen Herzfrequenzmesser konfigurierten. Wenn Sie WiFi aktivieren,ucht Nylon nach verfügbaren Netzwerken. Die gefundenen Netzwerke werden Ohnen aufgelistet. Wahlen Sie mit dem Joystick 1 das gewünschte Netzwerk aus und geben Sie das Password ein.
  -Karte&Navigation": Sie konnen hier die Kartendarstellung konfigurieren und eine automatische Anpassung der Darstellung abhängig von der Umgebungshelligkeit einschalten.
• „Mein Profil": Sie können sich hier den aktiven Benutzer anzeigen{lassen.
• „Mein eBike": Wenn Nyon aufgesteckt ist, können Sie den vom Hersteller voreingestellt den Wert des Radumfangs um ±5% verändern.

Der Fahrradhersteller oder Fahrradhandler kann für den Servicetermin eine Laufleistung und/oder einen Zeitraum zugrunde legen. Unter „Service“ wird Ihn die Fälligkeit des Servicetermins angezeigt.

Unter „Schaltempfehlung“ konnen Sie die Anzeige einer Schaltempfehlung ein- bzw. ausschalten.

Wenn Ihr eBike mit „eShift“ ausgerüstet ist, können Sie hier auch Ihr eShift-System konfigurieren (siehe „eShift (optional)“, Seite Deutsch-9).

• „Mein Nyon“: Sie können hier nach Updatesuchen, die Home-Taste konfigurieren, die Zähler, wie Tageskilometer, verbrauchte Kalorien und Durchschnittswerte, jeder Nacht automatisch auf „0“ setzen setzen oder Nylon auf die Werkseinstellungen zurücksetzen.

Unter „Automatische Helligkeit“ konnen Sie die Helligkeit des Displays automatisch anpassen{lassen.

Um wetterbedingte Änderungen zu kompensieren, können Sie unter „Hohenkorrektur“ den angezeigten Wert auf die tatsächliche Höhe anpassen.

• „Region & Sprache“: Sie können Geschwindigkeit und Entfernung in Kilometern oder Meilen, die Uhrzeit im 12-Stunden- oder im 24-Stunden-Format anzeigen setzen, die Zeitzone auswahlen und ihre bevorzugte Sprache einstellen. Die aktuelle Uhrzeit wird aus dem GPS-Signal automatisch übernommen.
• Im Menüpunkt „Hilfe“finden Sie eine Auswahl an FAQ (häufig gestellte Fragen), Kontaktinformationen, rechtliche Hinweise sowie Informationen zum System und zu Lizenzen.

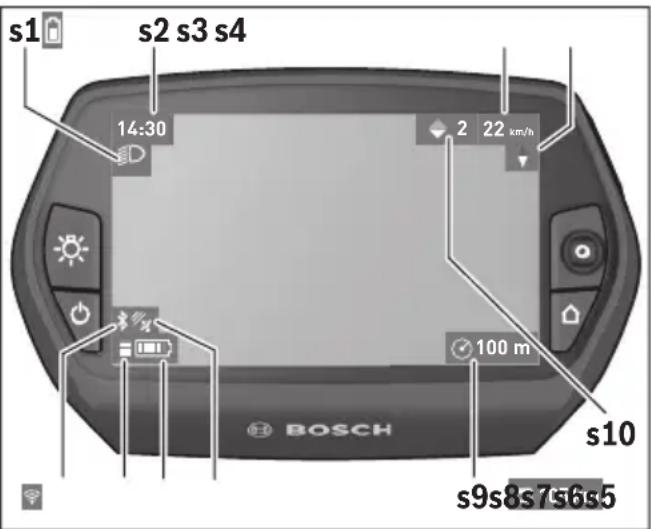

Statusanzeigen

Abhängig von dem dargestellen Betriebsmodus werden nicht immer alle Statusanzeigen angezeigt. Anzeigen, die bereits im Hauptbildschirm angezeigt sind, werden nicht noch einmal angezeigt. Die Positionen der Anzeigen können variieren. Wir der Bordcomputer aus seiner Halterung genommen, wird an der Stelle der Anzeige der Fahrradbeleuchtung der Ladezustand des Nyon-Akkus des Bordcomputers angezeigt.

s1 Anzeige Fahrradbeleuchtung/Ladezustandsanzeige Nyon-Akku
s2 Anzeige Uhrzeit
s3 Anzeige Geschwindigkeit
s4 Anzeige Norden
s5 Anzeige Bluetooth®/WLAN-Verbindung
s6 Anzeige Unterstützungslevel
s7 Ladezustandsanzeige eBike-Akku
s8 Anzeige GPS-Signal
s9 Anzeige Zoombereich/Restreichweite
s10 Schaltempfehlung

Energieversorgung des Bordcomputers

Sitzt der Bordcomputer in der Halterung 4, ist ein ausreichend geladener eBike-Akku in das eBike eingesetzt und das eBike-System eingeschaltet, wird der Nyon-Akku vom eBike-Akku mit Energie versorgt.

Wird der Bordcomputer aus der Halterung 4 entnommen, erfolgt die Energieversorgung über den Nyon-Akku. Ist der Nyon-Akku schwach, wird auf dem Display eine Warnmeldung angezeigt.

Zum Aufladen des Nyon-Akkus setzen Sie den Bordcomputer wieder in die Halterung 4. Beachten Sie, dass, wenn Sie den eBike-Akku nicht gerade laden, sich das eBike-System nach 10 Minuten ohne Betätigung automatisch abschaltet. In dieser Fall wird auch das Laden des Nyon-Akkus beendet.

Sie können den Bordcomputer auch über den USB-Anschluss aufladen. Öffnen Sie dazu die Schutzkappe 9. Verbinden Sie die USB-Buchse 8 des Bordcomputers über ein Micro-USB-Kabel mit einem handelsüblichen USB-Ladegerät (nicht im

Standard-Lieferumfang) oder dem USB-Anschluss eines Computers (5 V Ladespannung; max. 500 mA Ladestrom).

Hinweis: Wenn Nyon während des Ladevorgangs ausgeschal-tet wird, kann Nyon erst wieder eingeschaltet werden, wenn das USB-Kabel abgezogen worden ist (gilt nur für 1 270 020 907).

Wird der Bordcomputer aus der Halterung 4 entnommen, bleiben alle Werte der Funktionen gespeichert und konnen weiterhin angezeigt werden.

Ohne erneutes Aufladen des Nyon-Akkus bleiben Datum und Uhrzeit maximal 6 Monate erhalten. Nach dem Wiedereinschalten werden nach erfolglicher GPS-Ortung Datum und Uhrzeit neu gesetzt.

Hinweis: Um eine maximale Lebensdauer des Nyon-Akkus zu erreichen, sollte der Nyon-Akku alle sechs Monate nachgela den werden.

Bordcomputer ein-/ausschalten

Zum Einsatz des Bordcomputers drücken Sie kurz die Ein-Aus-Taste 5.

Zum Ausschalten des Bordcomputers drücken Sie die Ein-Aus-Taste 5 für mehr als 1 Sekunde.

Ohne Tastendruck Goes Nyon nach 5 Minuten in den Energiesparmodus (Hintergrundbeleuchtung aus) und schaltet sich nach weiteren 5 Minuten automatisch ab.

Nyon Reset

Sollte sich Nyon wider Erwarten nicht mehr bedieren setzen, kann Nyon durch gleichzeitiges Drucken der Tasten 1, 2, 5 und 6 darüber gesetzt werden. Führren Sie den Reset nur durch, wenn es unbedingt nötig ist, da verschiedene Einstellungen verloren gehen können.

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige r10 (s7) zeigt den Ladezustand des eBike-Akkus an. Der Ladezustand des Nyon-Akkus kann an der Anzeige s1 abgelesen werden. Der Ladezustand des eBike-Akkus kann ebenfalls an den LEDs am eBike-Akku selbst abgelesen werden.

In der Anzeige r10 entspricht jeder Balken im Akkusymbol etwa 20% Kapazität:

Der eBike-Akku ist vollständig geladen.

Der eBike-Akku sollte nachgeladen werden.

Die Kapazität für die Unterstützung des Antriebs ist aufgebraucht und die Unterstützung wird sanft abgeschelt. Die verbliebene Kapazität wird für die Fahrradbeleuchting und den Bordcomputer zur Verfugung gestellt.

Die Kapazität des eBike-Akkus reicht noch für etwa 2 Stunden Fahradbeleuchtung. Weitere Verbraucher (z.B. Automatikgetriebe, Laden von externen Geräten am USB-Anschluss) sind hierbei nicht berücksichtigt.

Wird der Bordcomputer aus der Halterung 4 entnommen, bleibt der zuletzt angezeigte Akku-Ladezustand gespeichert.

Unterstutzungslevel einstellen

Sie können an der Bedieneinheit 10 einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützen. Der Unterstützungszugslevel kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungsklevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstützungsk-level zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfügung:

• „OFF“: Die Motorunterstützung ist abgeschelt, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebehilfe kann in dieser Unterstützungsklevel nicht aktiviert werden.
• „ECO": wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite
  -,TOUR": gleichmäßige Unterstützung, für Touren mit großer Reichweite
  -, SPORT": kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr
• „TURBO“: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren

Zum Erhöhen des Unterstützungsg levels drücken Sie die Taste _1 + " 14 an der Bedieneinheit so oft, bis der gewünschte Unter-stütungslevel in der Anzeige r5 erscheidt, zum Senken die Taste ,- " 13.

Die abgerufene Motorleistung erscheint in der Anzeige r4. Die maximale Motorleistung hängt vom gewählten Unterstützung level ab.

Wird der Bordcomputer aus der Halterung 4 entnommen, bleibt der zuletzt angezeigte Unterstützungslevel gespeichert, die Anzeige r4 der Motorleistung bleibt leer.

Schiebereilfe ein-/ausschalten

Die Schiebereilfe kann Ihnen das Schieben des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6km / h erreichen. Je kleiner der gewählte Gang ist,esto geringer ist die Geschwindigkeit in der Funktion Schiebereilfe (bei voller Leistung).

Die Funktion Schieberhilfe darauf ausschließlich beim Schiben des eBikes verwendet werden. Haben die Rader des eBikes beim Benutzten der Schieberhilfe keinen Bodenkontakt, besteht Verletzungsgefahr.

Zum Aktivieren der Schiebereilfe drücken Sie kurz die Taste „WALK" an Ihrm Bordcomputer. Nach der Aktivierung drucken Sie innerhalb von 3 s die Taste „+“ und halten sie gedrückt. Der Antrieb des eBikes wird eingeschaltet.

Die Schiebereilfe wird ausgeschelt, sobald eines der folgenden Ereignisse eintritt:

• Sie{lassen die Taste, ^* 14 los,
• die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),
• die Geschwindigkeit überschreitet 6km / h

Nach dem Loslassen der Taste, ^+4 , bleibt die Schieberhilfe noch für weitere 3 s in Bereitschaft. Drücken Sie innerhalb dieser Zeitraums wieder die Taste, ^+4 , wird die Schieberhilfe erneut aktiviert.

Hinweis: Bei einigen Systemen kann die Schieberhilfe durch Drücken der „WALK“-Taste direkt gestartet werden.

Hinweis: Die Schieberehilde kann im Unterstützungslevel „OFF" nicht aktiviert werden.

Fahrtradbeleuchting ein-/ausschalten

In der Ausführung, bei der das Fahrtlicht durch das eBike-System gespeist wird, konnen über den Bordcomputer mit der Taste 6 gleichzeitig Vorderlicht und Rücklicht ein- und ausgeschaltet werden.

Bei eingeschaltetem Licht wird das Beleuchtungssymbol s1 angezeigt.

Das Ein- und Ausschalten der Fahrradbeleuchting hat keinen Einfluss auf die Hintergrundbeleuchting des Displays.

eShift (optional)

Unter eShift versteht man die Einbindung von automatischen Schaltsystemen in das eBike-System. Die Einstellungen fur die Funktion „eShift“ konnen Sie unter „Mein eBike“ vornehmen. Der Gang oder die Trittfrequenz werden in den Betriebsmodi „Ride“, „Fitness“ und „Karte & Navigation“ angezeigt. Wir das Feld nicht angezeigt, wird der Benutzer mit einem Hinweis auf dem Display über Änderungen informiert. Der eShift-Modus wird aktiviert, indem Sie lange auf die Taste „Home“ 12 drucken. Die Aktivierung ist nur über die Bedieneinheit 10 möglich. Den „eShift“-Modus konnen Sie durch wiederholtes Drucken der „Home“-Taste wieder verlassen.

eShift mit NuVinci H|Sync

Über eine vordefinierte Wunsch-Trittfrequenz wird automatisch für die jeweilige Geschwindigkeit der optimale Gang eingestellt. In einem manuellen Modus kann man zwischen mehreren Gängen wahlen.

Im Modus, Trittfrequenz Automatik“ können Sie mit den Tasten „-“ bzw. „+“ an der Bedieneinheit die Wunschtrittfrequenz erhöhen bzw. verringn. Wenn Sie die Tasten „-“ bzw. „+“ gedrück gehalten, erhöhen bzw. verringn Sie die Trittfrequenz in Fünferschritten. Die Wunschtrittfrequenz wird Ohnen auf dem Display angezeigt.

Im Modus „Manuelles Schalten“ konnen Sie mit den Tasten „-“ bzw. „+“ an der Bedieneinheit zwischen mehreren definierten Übersetzungen vor- und zurückschalten. Der jeweilige eingelegte Gang wird Ihnen auf dem Display angezeigt.

Unter „Gangkalibrierung“ können Sie eine Kalibrierung des stufenlosen Getriebes vornehmen. Folgen Sie danach den Anweisungen auf dem Display.

Auch während der Fahrt kann im Fehlerfall eine Kalibrierung erforderlich werden. Bestätigten Sie auch hier die Kalibrierung und folgen Sie den Anweisungen auf dem Display.

Die Nabenschaltung der SRAM DD3 Pulse arbeitet geschwindigkeitsabhängig. Dabei wird unabhängig vom eingelegten Gang der Kettenschaltung einer der drei Gänge der Nabenschaltung automatisch eingelegt.

Auch hier kann mit mit den Tasten, -“ bzw. +” der Gang manuell geändert werden. Der Automatikmodus wird automatisch aktiviert, wenn man im ersten Gang die Taste, -drückt. Drückt man im Automatikmodus die Tasten, -“ bzw., +”, wechseln man wieder in den manuellen Modus. Im Automatikmodus wird immer nur ein „A" in der Ganganzeige angezeigt. Ändert die Gangschaftung im Automatikmodus die Gänge, erfolgt keine Einblendung des Gangs auf dem Display.

Befinden Sie sich nicht im Automatikmodus, so wird bei jeder Gangwechsel der Nabenschaltung der eingelegte Gang kurzzeitig im Display eingeblendet.

Da die Antriebseinheit den Schaltvorgang erkennt und deshalb die Motorunterstützung kurzzeitig reduziert, ist auch ein Schalten unter Last oder am Berg jederzeit möglich.

Wenn das eBike aus einer Geschwindigkeit von mehr als 10 km/h zum Stillstand gebracht wird, kann das System automatisch auf einen eingestellen „Anfahrgang“ zurückschalten. Der „Anfahrgang“ kann unter „Mein eBike“> „eShift (SRAM)“ eingestellt werden.

eShift mit Shimano Di2

Für Shimano eShift schalten Sie die Gänge über den Shimano-Schalthebel.

Der Gang wird immer im eShift-Feld angezeigt. Nur wenn die- ses nicht sightbar ist (z.B. in Einstellungen), wird bei Gangwechsel der Gang kurz eingebrendet.

Da die Antriebseinheit den Schaltvorgang erkennt und deshalb die Motorunterstützung kurzzeitig reduziert, ist auch ein Schalten unter Last oder am Berg jederzeit möglich.

Wenn das eBike aus einer Geschwindigkeit von mehr als 10 km/h zum Stillstand gebracht wird, kann das System automatisch auf einen eingestallenten „Anfahrgang“ zurückschalten. Der „Anfahrgang“ kann unter „Mein eBike“> „eShift (Shimano)“ eingestellt werden.

Anzeige Fehlercode

Die Komponenten des eBike-Systems werden ständig automatisch überprüft. Wir ein Fehler festgestellt, erscheidt der entsprechende Fehlercode auf dem Bordcomputer.

Abhängig von der Art des Fehlers wird der Antrieb gegeben falls automatisch abgeschelt. Die Weiterfahrth ohne

Unterstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollen das eBike überprüft werden.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhandler ausführten.

Code Ursache Abhilfe
410	Eine oder mehrere Tasten des Bord-computers sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
414	Verbindungsproblem der Bedien-einheit	Anschlüsse und Verbindungen überprüfen setzen
418	Eine oder mehrere Tasten der Bedien-einheit sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
419	Konfigurationsfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
422	Verbindungsproblem der Antriebs-einheit	Anschlüsse und Verbindungen überprüfen setzen
423	Verbindungsproblem des eBike-Akkus	Anschlüsse und Verbindungen überprüfen setzen
424	Kommunikationsfehler der Kompo-nenten unterinander	Anschlüsse und Verbindungen überprüfen setzen
426	internet Zeitüberschreitungs-Fehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler. Es ist in thisem Fehler-zustand nicht möglich, sich im Grundeinstellungsmenü den Reifenumfang anzeigen zu halten oder anzupassen.
430	internet Akku des Bordcomputers leer	Bordcomputer aufladen (in der Halterung oder über USB-An Schluss)
431	Software-Versionsfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
440	internet Fehler der Antriebseinheit	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
450	internet Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
460	Fehler am USB-An Schluss	Entfernen Sie das Kabel vom USB-An Schluss des Bordcomputers. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
490	internet Fehler des Bordcomputers Bordcomputer überprüfen setzen
500	internet Fehler der Antriebseinheit	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
502	Fehler in der Fahrradbeleuchtung	Überprüufen Sie das Licht und die dazugehörige Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
503	Fehler des Geschwindigkeitsensors	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
510	internet Sensorfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
511	internet Fehler der Antriebseinheit	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
Code Ursache	Abhilfe
530	Akkufehler	Schalten Sie das eBike aus, entnahmen Sie den eBike-Akku und setzen Sie den eBike-Akku wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
531	Konfigurationsfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
540	Temperaturfehler	Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um die Antriebsheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
550	Ein unzulässiger Verbraucher wurde erkannt.	Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
580	Software-Versionsfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
591	Authentifizierungsfehler	Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
592	inkompatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
593	Konfigurationsfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
595, 596	Kommunikationsfehler	Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
602	interner Akkufehler während des Ladevorgangs	Trennen Sie das Ladegerät vom Akku. Starten Sie das eBike-System neu. Stecken Sie das Ladegerät an den Akku an. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
602	interner Akkufehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
603	interner Akkufehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
605	Akku-Temperaturfehler	Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um die Antriebseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
605	Akku-Temperaturfehler während des Ladevorgangs	Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
606	externer Akkufehler	Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
610	Akku-Spannungsfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
620	Fehler Ladegerät	Ersetzen Sie das Ladegerät. Kontaktieren Sie Ihren Bosch eBike-Händler.
640	interner Akkufehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie Ihren Bosch eBike-Händler.
Code Ursache Abhilfe
655	Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfern den Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
656	Software-Versionsfehler Kontaktieren Sie ihren Bosch eBike-Händler, damit er ein Software-Update durchführ.
7xx	Getriebefehler	Bitte beachten Sie die Betriebsanleitung des Schaltungsherstellers.
keine Anzeige	interner Fehler des Bordcomputers	Starten Sie Ihr eBike-System durch Aus- und Wiedereinschalten neu.

Energieversorgung externer Geräte über USB-Anschluss

Mithilfe des USB-Anschlusses können die meisten Geräte, deren Energieversorgung über USB möglich ist (z.B. diverse Mobiletelephone), betrieben bzw. aufgeladen werden.

Voraussetzung für das Laden ist, dass der Bordcomputer und ein ausreichend geladener Akku in das eBike eingesetzt sind.

Öffnen Sie die Schutzkappe 9 des USB-Anschlusses am Bordcomputer. Verbinden Sie den USB-Anschluss des externen Gerats über das USB-Ladekabel Micro A-Micro B (erhaltlich bei Ihr dem Bosch-eBike-Handler) mit der USB-Buchse 8 am Bordcomputer.

Nach dem Abstecken des Verbrauchers muss der USB-Anschluss mit der Schutzkappe 9 wieder sorgfältig verschlossen werden.

• Eine USB-Verbindung ist keine wasserdichte Steckverbindung. Bei Fahrten im Regen darf kein externes Gerät angeschlossen sein und der USB-Anschluss muss mit der Schutzkappe 9 komplett verschlossen sein.

Achtung: Am Nyon angeschlossene Verbraucher können die Reichweite des eBikes beeinträchtigen.

Hinweise zum Fahren mit dem eBike-System

Pfleglicher Umgang mit dem eBike

Beachten Sie die Betriebs- und Lagertemperaturen der eBike-Komponenten. Schützen Sie Antriebseinheit, Bordcomputer und Akku vor extremen Temperaturen (z.B. durch intensive Sonneneinstruhlung ohne gleichzeitige Belüfung). Die Komponenten (besonders der Akku) können durch extreme Temperaturen beschädigt werden.

Halten Sie den Bildschirm Ohres Nyon sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligeitserkennungkommen. Im Navigationsmodus kann die Tag-/Nachtumschaltungverfallscht sein.

Durch einen abrupten Wechsel der Umgebungsverhältnisse kann es vorkommen, dass die Scheibe voninnen beschlagen. Nach kurzer Zeit findet ein Temperaturausgleichstatt und der Beschlag verschwindet wieder.

Wartung und Service

Wartung und Reinigung

Alle Komponenten inklusive der Antriebsinheit dürfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden.

Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der Systemsoftware).

Zusätzlich kann der Fahrradhersteller oder Fahrradhändler für den Serviceterminine Laufleistung und/oder einen Zeitraum zugrunde legen. In thisem Fall wird Ihn der Bordcomputer nach jedem Einsatz die Fälligkeit des Serviceterminins 4 s lang anzeigen.

Für Service oder Reparaturen am eBike wenden Sie sichitte an einen autorisierten Fahrradhandler.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradnehmer ausführren.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den Bordcomputer und den PowerPack ab, um Beschädigungen zu vermeiden.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmüll!

Nur fur EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Der im Bordcomputer integrierte Akkuarf nur zur Entsorgung entnommen werden. Durch das Offnen der Gehauseschale kann der Bordcomputer zerstört werden.

Geben Sie nicht mehr gebrauchsfähige Akkus und Bordcomputeritte bei einem autorisierten Fahrradhandler ab.

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite Deutsch-12.

Änderungen vorbehalten.

Safety Notes

- „INSTELLLEN“> „ONLINE“> „WI-FI“

Illustreredekomponenter

Symbol Driftstilstand Funktion

Driftstilstand „ Dashboard“

Denne driftstilstand viser dig diverse statistikdata, forbindesstatus og synkroniseringsstatus.

d1 Klokkeslaet
d2 Ladetilstandsvisning eBike-akku
d3 Forbindelsestatus
d4 Nyon-versionsinformationer
d5 Nyon-synkroniseringsinformation
d6 Visning hastighed/lysstatus(med pasat cykelcomputer)
d6 Visning ladetilstand cykelcomputer-akku(med afmonteret cykelcomputer)
d7 Flest korte kilometer pa en maned
d8 Korte kilometer sammenlignet med foregaardene maned
d9 Kilometer i alt
d10 Korte dagskilometer de sidste 30 dage

Folgende synchroniseres:

Driftstilstand „Ride“

Denne driftstilstand sender dig aktuelle koredata.

Driftstilstand „Fitness“

Driftstilstanden „Indstillinger“

Symbol Driftsläge Funktion

Folgende synkroniseres:

Reutlingen, 01.04.2016
