BRUKSANVISNING CE6010GR ELECTROLUX
Det är möjligt att vissa enskilda utrustningsdetaljer inte beror på din apparat.
INSTALLATION
Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation. - Minsta tillåtna avstånd mellan spishäll och köksfläkt är 650 mm (vissa modeller kan installeras på en lägre höjd, se avsnitten mått och installation). - Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti köksfläkten. - För Klass-I-apparater, kontrollera att matningsnätet ger effektiv jordning. - Anslut fläkten till frånluftkanalen via ett rör med en diameter på minst 120 mm. Anslutningsröret skall hållas så kort som möjligt. - Anslut inte köksfläkten till frånluftkanaler som leder förbränningsgaser (från pannor, eldstäder etc.). - Om fläkten används tillsammans med icke elektriska spisar (t.ex. gasspisar) måste tillräcklig ventilation garanteras i lokalen för att förhindra bakflöde av förbränningsgaser. Köket måste ha ett tilluftsdon med direkt anslutning mot ytterluft för att garantera inflöde av friskluft. Korrekt är riskfri användning säkerställas när det maximala undertrycket i lokalen inte överstiger 0,04 mbar. I händelse av skada på kabeln, måste den bytas av tillverkaren eller av den tekniska serviceavdelningen, för att undvika risker. - Om installationsanvisningarna för matlagningsanordningen med gas anger att ett större avstånd än det ovan angivna är nödvändigt måste det beaktas. Man måste följa alla regler om luftutsläpp.
ANVÄNDNING
Köksfläkten är uteslutande avsedd för hemanvändning, för att eliminera köksos. Använd aldrig köksfläkten för andra ändamål än det avsedda. - Undvik höga flammor under köksfläkten medan fläkten är i drift. - Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp längs dess sidor. Fritöser måste övervakas kontinuerligt under användning: Överhettad olja kan fatta eld. - Köksfläkten skall inte användas av barn eller personer som inte är insatta i korrekt användning. - Apparaten är inte avsedd att användas av barn eller handikappade personer utan övervakning. Tillaga inga flamberade maträtter under köksfläkten, då det finns risk för eldsvåda. - Denna apparat får inte användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor, eller av personer utan erfarenhet och kunskap, om inte de är kontrollerade eller instruerade om användningen av apparaten av personer ansvariga för deras säkerhet. - Barn ska övervakas för att säkerställa att de inte leker med apparaten. - "VARNING: De åtkomliga delarna kan bli mycket varma om de används med matlagningsapparater."
UNDERHÅLL
Stäng av apparaten eller skilj den från matningsnätet innan något underhållsarbete utförs. Rengör eller byt filtren med angivet intervall (risk för eldsvåda). Rengör köksfläkten med en fuktig trasa och neutral flytande diskmedel.
Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

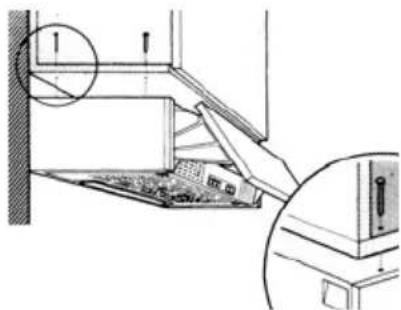

FASTSÄTTNING AV UNDRE VÄGGSKÅP

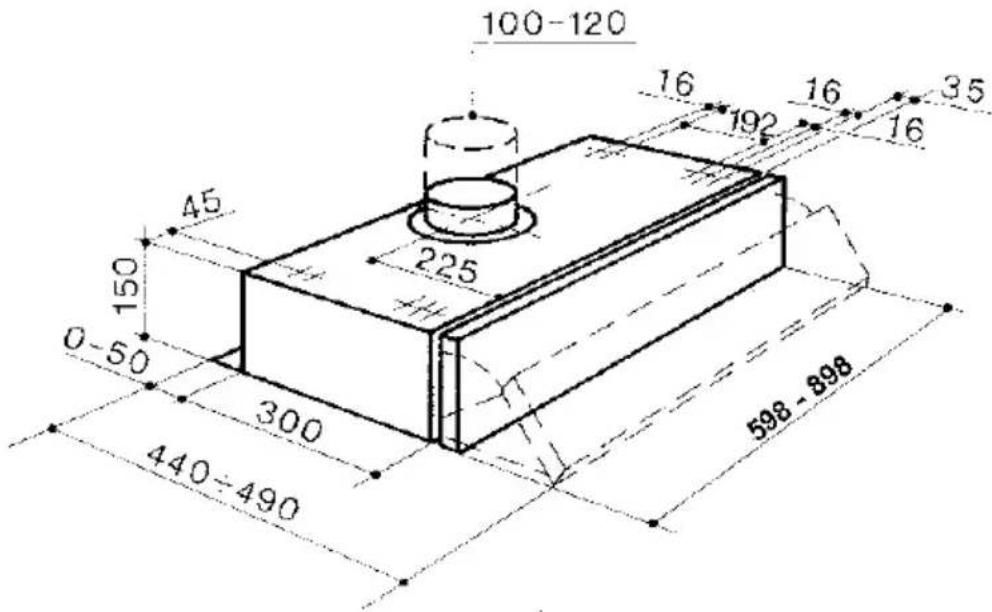

- Borra igenom köksskåpet och basera dig på måtten i kapitlet Mått.
- Fäst köksfläkten på köksskåpet med skruvarna med längden 44,4mm och skruva fast dem från insidan av köksskåpet.
Anslutningar
LUFTUTSLÄPP UTSUGANDE VERSION (UTVÄNDIG EVAKUERING)
För installation i utsugande version anslut köksfläkten till utsläppsrörledningen med en styv eller böjlig slang, valet lämnas åt installatören.
- För in flänsen på köksfläktsstommens utsläpp.
- Öppna utsugningsgrillen och kontrollera att konverteringsknappen är i utsugande läge.
- Anslut köksfläktens luftutsläpp med evakueringsutsläppet med ett rör.
- Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
- Avlägsna eventuella luktfilter med aktivt kol.
LUFTUTSLÄPP FILTRERANDE VERSION (INTERN ÄTERCIRKULERING)
- Öppna utsugningsgrillen och kontrollera att konverteringsknappen är i filtrerande läge. Sätt i filtret med aktivt kol, medlevereras inte med utsugande köksfläktar. (Köksfläktar med 2 motorer kräver två filter)

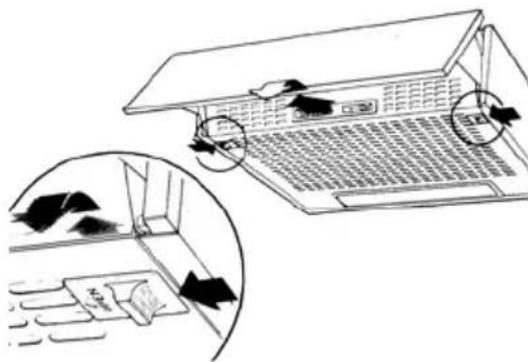

ANVISNINGAR FÖR ÖPPNING AV UTSUGNINGSGRILLEN
- Skjut de avsedda sidostoppen mot mitten av köksfläkten och dra samtidigt grillen framåt.
- Grillen sänks ner genom att rotera den på de båda bakre stiften och grillen förblir hängande i desamma. För att haka av grillen, dra mitt framåt i grillens högra del och låt stiftet komma ut ur grillen genom det avlånga hålet som har utformats på köksfläktstommen.
ELEKTRISK ANSLUTNING
- Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm mellan kontakterna.

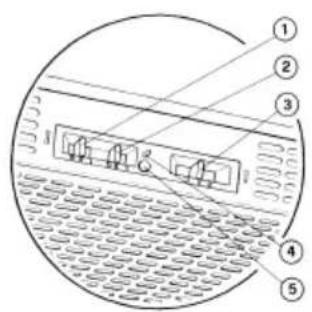

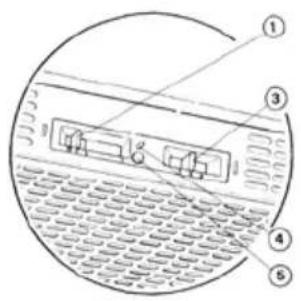

Kontrollpanel
1 Belysning Tänder och släcker belysningen. 2 Motor Startar och stänger av utsugningsmotorn.
| 3 | Hastighet | Bestämmer drifthastigheten. |
| | 1. Min. hastighet, lámpligt für ett kontinuierligt luftutbyte speciellt tystgående, Near det finns litet matos. |
| | 2. Medelhastighet, lámplig für den största delen av användninger, für dess optimala kapacitet av behandlad luft och bullernivå. |
| | 3. Maximal hastighet lámplig att hälla ständ mot matos, även under langre perioder. |
TILLBEHÖR
4 Mikro Mikrobrytaren aktiveras av fläktskärmen, styr påkoppling och frånkoppling vid de förbestämda villkoren av kontrollpanelens markörer. 5 Lysdiod Signalerar starten av utsugningsmotorn.
FETTFILTER
Ett regelbundet underhåll garanterar med tiden en god funktion och god prestanda. Särskild uppmärksamhet måste ägnas åt fettfiltret och kolfiltret med aktivt kol (om köksfläkten är i filtrerande version) som måste bytas regelbundet.
Dess funktion är att behålla fettpartiklar i suspension. Det sitter invändigt i utsugningsgrillen och kan levereras i syntetmaterial eller metall. Underhållet av fettfiltret varierar enligt använd typ. Det syntetiska fettfiltret kan inte diskas och ska bytas var tredje månad. Metallfettfiltret ska diskas varje månad i varmt vatten och diskmedel och undvika att vika det. Låt det torka innan du monterar tillbaka det.

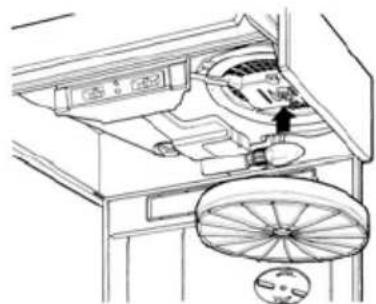

FILTER MED AKTIVT VEGETABILISKT KOL
Har funktionen att hålla kvar matoset som finns i luftflödet som passerar igenom det.
Den renade luften släpps in igen i köket efter efterföljande passager genom filtret. Kolfiltret kan inte diskas och ska ersättas i genomsnitt var tredje månad. För att ta bort kolfiltret, öppna metallgrillen för utsugningen och vrid lätt filtret moturs med en hand och tryck lätt samtidigt. För att återmontera det, kasta om operationerna.
VARNING: Det finns risk för eldsvåda om filtren inte är rena och inte har bytts enligt tillverkarens anvisningar. För att ta bort fettfiltret är det nödvändigt att öppna utsugningsgrillen och ta bort filterstoppen i metalltråd.

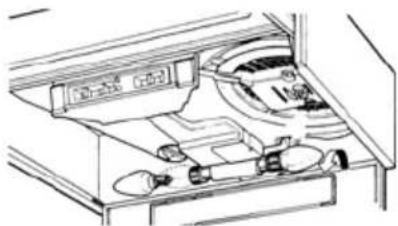

BELYSNING
Om en lampa inte fungerar, öppna utsugningsgrillen och kontrollera att den är ordentligt fastskruvad.
Om det är nödvändigt att byta den, använd en lampa av samma typ och med samma effekt.
RENGÖRING
Köksfläkten ska rengöras regelbundet, minst en gång per månad, genom att använda en trasa fuktad med diskmedel eller med denaturerad alkohol. Undvik användningen av slipande produkter.
