EMPFEHLUNGEN UND HINWEISE
Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
MONTAGE
- Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte oder unsachgemäße Montage zurückzuführen sind.
- Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
- Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
- Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
- Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein. Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
- Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Die Benutzung ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
- Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jedes Risiko vermieden wird.
- Wenn die Anweisungen für die Installation für die Gaskochgeräte einen größeren Abstand oben angegeben, muss dies berücksichtigt werden. Vorschriften über die Entlüftung der Luft müssen erfüllt sein.
BEDIENUNG
- Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
- Unsachgemäßer Einsatz der Haube ist zu unterlassen.
- Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
- Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt. Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
- Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
- Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
- Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.
- ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt werden.
WARTUNG
- Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
- Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
- Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen des Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

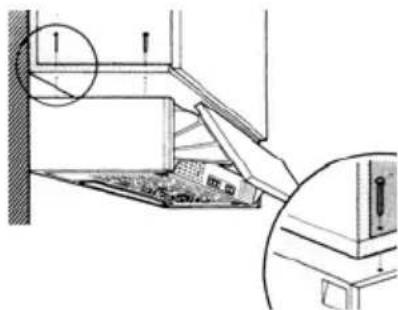

MONTAGE UNTER EINEM OBERSCHRANK

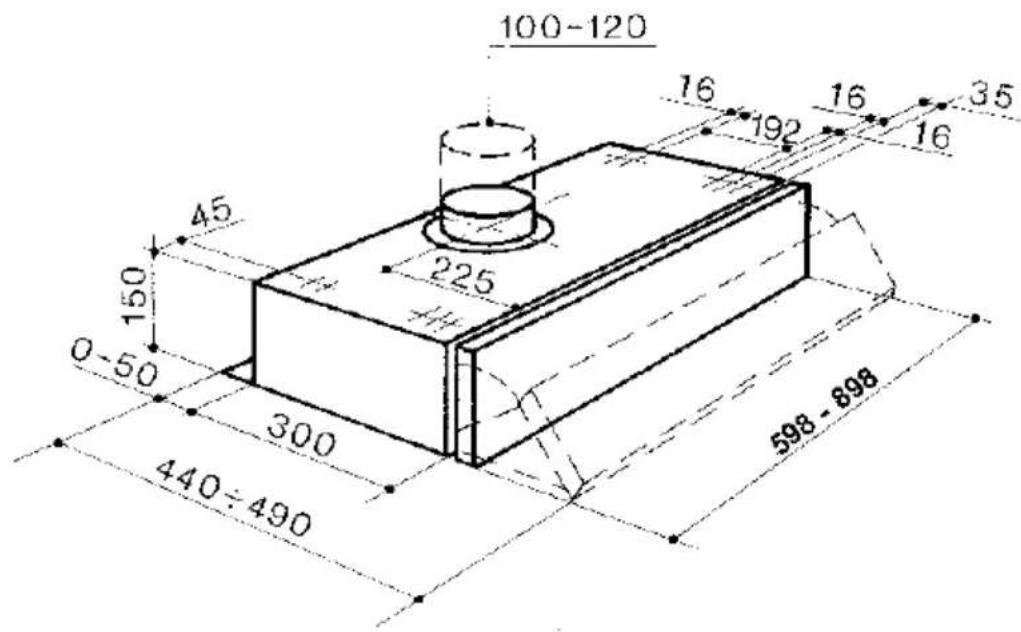

- Den Oberschrank unter Bezugnahme auf die Abmessungen im Kapitel „Platzbedarf“ bohren. Die Haube am Möbel mit den 44,4 mm langen Schrauben fixieren, indem sie von der Möbelinnenseite her festgeschraubt wird.
Anschlüsse
LUFTAUSTRITT ABLUFTVERSION (LUFTABLEITUNG)
Für die Installation in Abluftversion wird die Haube mittels Rohr oder Schlauch an die Außenrohrleitung angeschlossen (die Wahl bleibt dem Installateur überlassen).
Den Flansch am Haubenaustritt anbringen. - Das Sauggitter öffnen und kontrollieren, dass der Umstellschalter auf Abluft positioniert ist. - Den Luftaustritt der Haube mittels Rohr an die Abluftöffnung anschließen. - Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. - Kontrollieren, dass keine Aktivkohle-Geruchsfilter vorhanden sind.
LUFTAUSTRITT UMLUFTVERSION (LUFTRÜCKFÜHRUNG)
- Das Sauggitter öffnen und kontrollieren, dass der Umstellschalter auf Umluft positioniert ist.
- Den Aktivkohlefilter anbringen, der bei Ablufthauben nicht mitgeliefert wird. (Bei 2-motorigen Haubenversionen sind zwei Filter erforderlich).

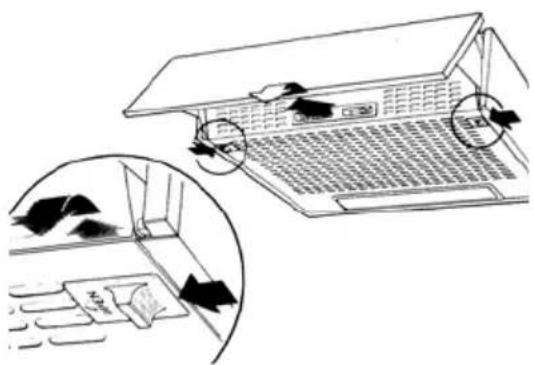

ANLEITUNG ZUM ÖFFNEN DES SAUGGITTERS
- Die seitlichen Haltevorrichtungen zur Haubenmitte schieben und das Gitter gleichzeitig nach vorne ziehen.
- Das Gitter öffnet sich und bleibt an den beiden hinteren Stiften hängen.
- Um es definitiv entnehmen zu können, muss man die rechte Gitterseite leicht nach vorne ziehen und den Gitterstift aus dem Schlitz beim Haubengehäuse entnehmen.
ELEKTROANSCHLUSS
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

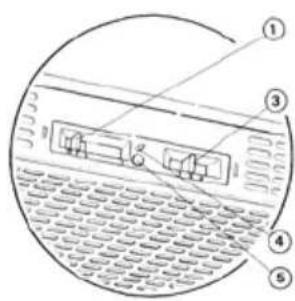

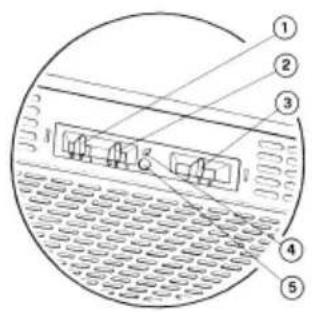

Bedienfeld
1 Beleuchtung Schaltet die Beleuchtung ein und aus. 2 Motor Schaltet den Gebläsemotor ein und aus. 3 Geschwindigkeit Bestimmt die Gebläsestufe:
- Geringste Gebläsestufe, eignet sich für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung.
- Mittlere Gebläsestufe, eignet sich aufgrund des optimalen Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
- Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.
OPTIONEN
4 Mikro Von der Bewegung des Leitschirms aktivierter Schalter, der das Ein- und Ausschalten unter den von den Schiebeschaltern des Bedienfelds vorbestimmten Bedingungen steuert. 5 LED Signalisiert den Einsatz des Gebläsemotors.
FETTFILTER
Eine regelmäßige Wartung garantiert einwandfreien Betrieb und gute Leistungen über lange Zeit hin. Besondere Aufmerksamkeit muss in diesem Zusammenhang den Fettfiltern und den Aktivkohlefiltern (bei Hauben mit Umluftbetrieb) geschenkt werden, die regelmäßig ausgetauscht werden müssen.
Die Funktion des Fettfilters besteht darin, die in der Luft vorhandenen Fettpartikel aufzufangen. Er befindet sich hinter dem Sauggitter und kann aus synthetischem
Material oder Metall sein. Die Wartung hängt vom Fettfiltertyp ab: Synthetische Fettfilter können nicht gereinigt werden und sind alle drei Monate auszutauschen.
Metallfettfilter müssen einmal pro Monat mit fließendem Wasser und Reinigungsmittel gewaschen werden, wobei darauf zu achten ist, die Filter nicht zu biegen und vor der Wiederanbringung zu trocknen.

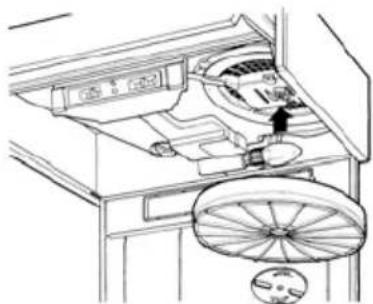

AKTIVKOHLEFILTER
Der angesaugte Kochdunst wird von Geruchsstoffen befreit. Anschließend wird die saubere Luft wieder der Küche zugeführt, um später wiederum gefiltert zu werden.
Aktivkohlefilter können nicht gereinigt werden und sind im Durchschnitt alle drei Monate auszutauschen. Bei Entnahme des Kohlefilters ist nach dem Öffnen des Metall-Sauggitters folgendermaßen vorzugehen: Bei Bajonettverschluss wird der Filter locker gegen den Uhrzeigersinn gedreht, wobei man mit der Hand leicht andrückt. Bei Wiedereinbau des Filters ist in umgekehrter Reihenfolge vorzugehen.
ACHTUNG! Werden die vom Hersteller angegebenen Reinigungs- und Austauschzeiten nicht eingehalten, kann Brandgefahr bestehen. Zwecks Entnahme des Fettfilters ist es unerlässlich, das Sauggitter zu öffnen und das Fettfilter-Haltegitter zu entfernen.

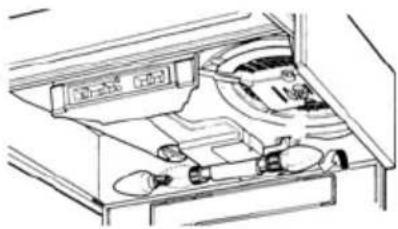

BELEUCHTUNG
Sollte die Lampe nicht funktionieren, öffnet man das Metallgitter und prüft, ob sie gut eingeschraubt ist. Bei Austausch muss eine Lampe des gleichen Typs und mit der gleichen Leistung verwendet werden.
REINIGUNG
Die Haube wird regelmäßig, mindestens einmal im Monat, mit einem feuchten Tuch und einem neutralen Flüssigreinigungsmittel oder denaturiertem Alkohol gereinigt. Die Verwendung von Produkten mit Schleifpartikeln ist zu vermeiden.
RATSCHLÄGE UND EMPFEHLUNGEN
