BRUKSANVISNING CE6010GR ELECTROLUX
Denne bruksanvisningen gjelder for flere maskinutgaver. Det kan finnes beskrivelser av enkelte deler som ikke gjelder din maskin.
INSTALLASJON
- Produsenten skal ikke kunne holdes ansvarlig for eventuelle skader som oppstår som følge av feil eller ufullstendig montering.

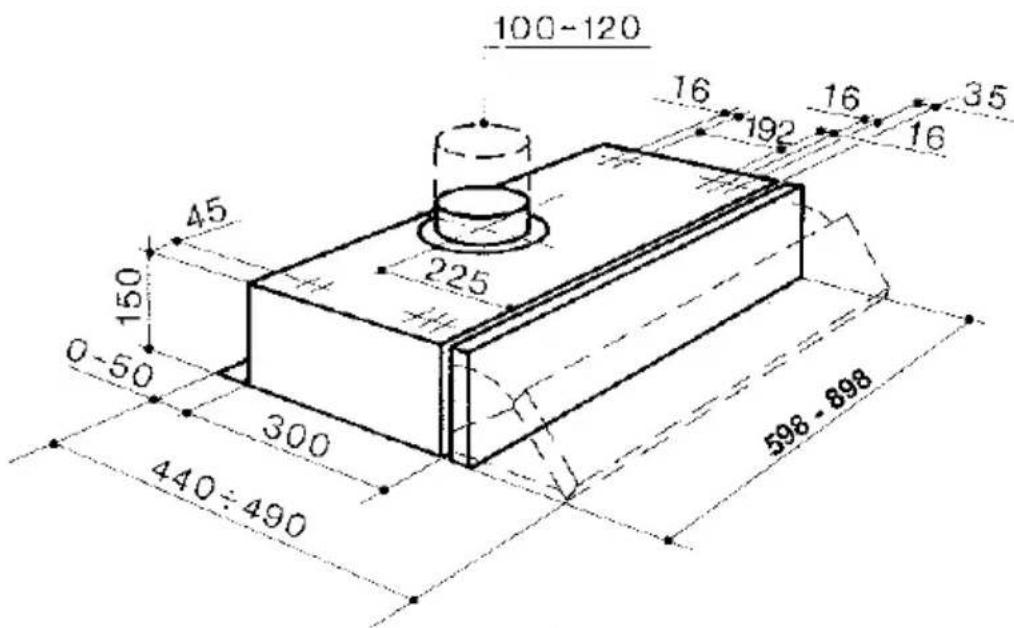

- Minimum sikkerhetsavstand mellom komfyrtoppen og viftehetten er 650 mm eller mer (noen modeller kan installeres lavere, se avsnittene Mål og Installasjon).
- Kontroller at nettspenningen er i overensstemmelse med spenningen som er angitt på merkeplaten på innsiden av hetten.
- For utstyr i klasse I må det kontrolleres at strømforsyningen garanterer tilstrekkelig jording.
- Koble sugeviften til avtrekkkanalen gjennom et rør med en minimumsdiameter på 120 mm. Trekkanalens rute må være så kort som mulig.

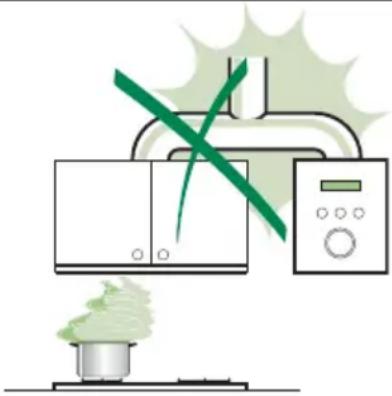

- Ikke koble viftehetten til avtrekkkanaler med forbrenningsgasser (kjeler, ildsteder osv.). Hvis sugeviften brukes sammen med ikke-elektriske apparater (f.eks. gassapparater), må det sørges for tilstrekkelig lufting i rommet for å hindre tilbakestrømning av avgass. Kjøkkenet må ha en direkte åpning til fri luft for å garantere tilførsel av ren luft. Apparatet er sikkert i bruk når undertrykket i rommet er på maks 0,04 mBar.
- Hvis nettkabelen ødelegges, må den byttes ut av produsenten eller kundeservice for å unngå enhver fare.
- Hvis installasjonsinstruksene for gasskomfyren spesifiserer en større avstand, må du overholde dette. Følg alltid gjeldende normer for luftutslipp.
BRUK
Viftehetten er utviklet utelukkende for hjemmebruk for å motvirke lukter på kjøkkenet. - Bruk aldri hetten til andre formål enn den er beregnet for. - Tillat aldri høye, åpne flammer under hetten når den er i bruk. - Juster flammestyrken slik at bare bunnen av gryten omsluttes, og ikke sidene. - Frityrkokere må overvåkes kontinuerlig under bruk: overopphetet olje kan ta fyr. - Hetten må ikke brukes av barn eller personer som ikke har fått opplæring i korrekt bruk. - Utstyret er ikke beregnet for bruk av unge barn eller sykelige personer uten tilsyn. - Ikke flamber under kjøkkenviften pga. brannfaren. - Dette apparatet må ikke brukes av personer (inkl. barn) med reduserte psykiske evner og ferdigheter, eller av uerfarne personer uten kjennskap til apparatet, hvis de ikke er under oppsyn eller opplæring av personer ansvarlige for deres sikkerhet. Barn må holdes under oppsyn for å garantere at de ikke leker med apparatet. - "ADVARSEL: De tilgjengelige delene kan bli veldig varme når platetopper/komfyrer er i bruk."
VEDLIKEHOLD
- Slå av eller koble apparatet fra strømnettet før det utføres vedlikeholdsarbeid. Rengjør og/eller skift ut filtrene etter angitt tid (brannrisiko). Rengjør hetten med en fuktig klut og et nøytralt, flytende rensemiddel.
Symbolet på produktet og på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvensene for miljø og helse som galt håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

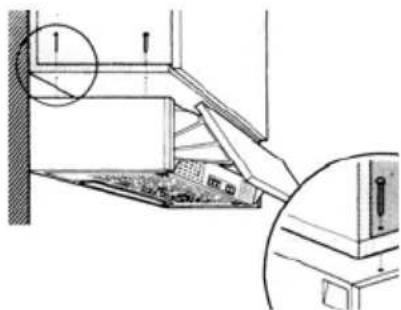

FESTING UNDER VEGGSKAPET
- Bruk måltegningen som følger med og bor hull i veggskapet.
- Skru inn og fest kjøkkenviften til skapet med de 44,4 mm lange skruene fra innsiden av skapet.
Tilkoblinger
LUFTUTLØP FOR SUGEVERSJON (UTLØP UT I FRILUFT)
For installasjon av kjøkkenviften i sugeversjon må du koble kjøkkenviften til utløpsrøret med et rør eller en slange (etter eget valg).
- Sett inn flensen på utløpet fra kjøkkenviftens hoveddel.
- Åpne sugeristen og kontroller at håndtaket er i sugeversjon. Koble kjøkkenviftens luftutløp til utløpsåpningen med et rør.
- Fest røret med egnete slangeklemmer. Nødvendig materiale følger ikke med. Forsikre deg om at det ikke finnes aktive kullfilter.
LUFTUTLØP FOR FILTRERINGSVERSJON (RESIRKULASJON I ROMMET)
- Åpne sugeristen og kontroller at håndtaket er i filtreringsversjon.
- Monter det aktive kullfilteret (følger ikke med kjøkkenvifter). (Kjøkkenvifter med to motorer trenger to filter).

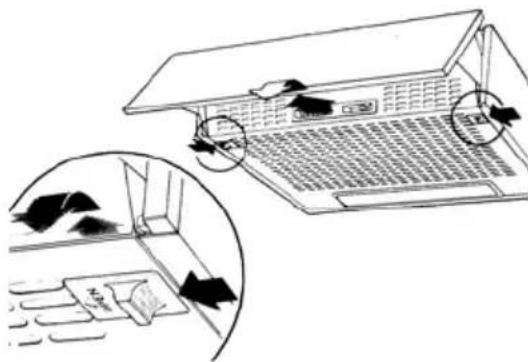

INSTRUKSJONER FOR Å ÅPNE SUGERISTEN
- La sidesperrene gli mot midten av kjøkkenviften og trekk samtidig risten fremover. Risten senkes og dreier rundt de to bakre stiftene og forblir festet til toppen.
- For å løfte risten helt av, trekk høyre del forsiktig fremover og la stiften stikke frem fra risten gjennom åpningen på kjøkkenviftens overflate.
ELEKTRISK TILKOBLING
- Fest panseret til strømnettet mellom en bryter i bipolar-kontakt med dekningsavstand på minst 3 mm.

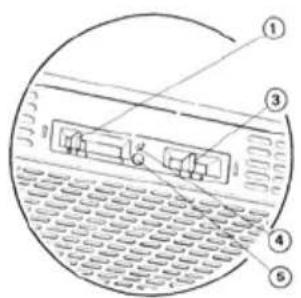

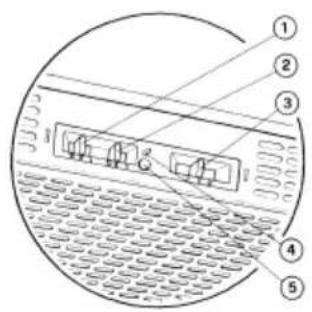

Kontrollpanel
1 Belysning Slår belysningen på og av. 2 Motor Slår sugemotoren på og av.
3 Hastighet Bestemmer driftshastigheten.
- Minimumshastighet, egnet til en kontinuerlig stillegående utskifting av luften når det er lite damp og stekos til stede.
- Middels hastighet, egnet til de fleste bruksforhold, fordi forholdet mellom gjennomstrømning av behandlet luft og lydnivå er bra.
- Maksimal hastighet, egnet til tilberedning av mat som gir store mengder os og damp, også over lengre tid.
TILLEGGSUTSTYR
4 Mikro Mikrobryter som blir aktivert av bevegelsen i dekselet. Styrer tenning og slukking ved forhold som bestemmes av pekerne på kontrollpanelet. 5 LED Signaliserer at sugemotoren er slått på.
FETTFILTER
Et jevnlig utført vedlikehold garanterer god effektivitet og lang levetid på apparatet. Vær spesielt oppmerksom på fettfiltrene og de aktive vegetabilske kullfiltrene (hvis kjøkkenviften er i filtreringsversjon) som må byttes ut jevnlig.
Filteret holder tilbake fettpartikler. Det er plassert på innsiden av sugeristen og kan enten være syntetisk eller metallisk. Vedlikeholdet av fettfilteret avhenger av hvilken filtertype som brukes. Det syntetiske fettfilteret kan ikke vaskes og må skiftes ut hver 3. måned. Det metalliske fettfilteret må vaskes hver måned med varmt vann og rengjøringsmiddel. Unngå å bøye filteret. La det tørke før det gjenmonteres.

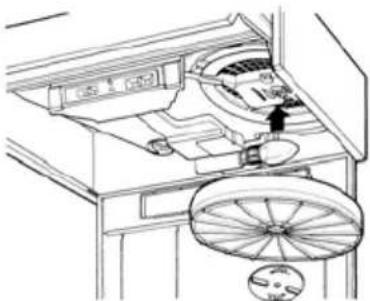

AKTIVT VEGETABILSK KULLFILTER
Dette har til oppgave å holde på lukten i luftstrømmen som går gjennom det.
Luften blir sendt renset ut igjen i kjøkkenet, klart til senere gjennom filteret. Kullfilteret kan ikke vaskes og må skiftes ut i gjennomsnitt hver 3. måned. For å fjerne kullfilteret må man åpne metallristen fra sugeenheten og vri filteret litt mot venstre med en hånd, samtidig som man trykker lett på det. For å montere det tilbake på plass gjentar man prosedyren i motsatt rekkefølge.
ADVARSEL! Det kan oppstå brannfare dersom filtrene ikke er rene og byttes ut etter anvisningene fra produsenten. For å fjerne fettfilteret må man åpne oppsugingsristen og fjerne metalltrådsfestene fra filteret.

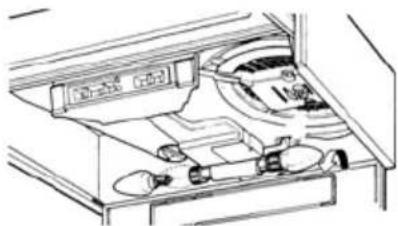

BELYSNING
Hvis lyspæren ikke fungerer, åpne metallristen og kontroller at lyspæren er skrudd skikkelig fast.
Hvis den må skiftes ut, bruk en lyspære av samme type og styrke.
RENGJØRING
Kjøkkenviften må rengjøres jevnlig (minst en gang i måneden) med en myk klut og et mildt rengjøringsmiddel eller denaturert sprit. Ikke bruk produkter som inneholder slipemidler.
