CE6010GR - Liesituuletin ELECTROLUX - Ilmainen käyttöohje ja opas

Merkki	Electrolux
Malli	CE6010GR
Tuotetyyppi	Keittiön liesituuletin
Käyttötarkoitus	Kotitalous
Leveys (arvio)	60 cm
Pienin turvaetäisyys keittotason yläpuolella	650 mm
Poistoilman halkaisija	120 mm tai enemmän
Sähkönsyöttö	220-240 V, maadoitus pakollinen
Kaksinapainen kytkin vaaditaan	Koskettimien avautuminen min. 3 mm
Moottorin nopeuksien lukumäärä	3 (heikko, keskitaso, voimakas)
Valaistus	Vaihdettava lamppu, sama tyyppi/sama teho
Rasvasuodatin	Metallinen, pestävä (kuukausittain)
Aktiivihiilisuodatin	Ei pestävä, vaihda 3 kuukauden välein (suodatinversio)
Poistoversio	Imu (ulkoinen) tai suodatin (kierrätys)
Ohjaus	Mekaaniset kytkimet (valo, moottori, nopeus)
Pintojen puhdistus	Kostea liina + neutraali nestemäinen pesuaine tai denaturoitu alkoholi
Tulipaloriski	Älä jätä avotulta, tarkkaile uppopaistamista
Yhteensopivuus kaasukeittimen kanssa	Noudata suurempaa etäisyyttä, jos keittotason valmistaja niin määrää

Usein kysytyt kysymykset - CE6010GR ELECTROLUX

Mikä on pienin etäisyys liesituulettimen ja keittotason välillä?

Pienin turvaetäisyys on 650 mm. Jos kaasukeittotaso määrää suuremman etäisyyden, sitä on noudatettava.

Miten metalliset rasvasuodattimet puhdistetaan?

Pese metallisuodattimet kerran kuukaudessa lämpimällä vedellä ja neutraalilla pesuaineella. Älä taivuta niitä ja anna kuivua ennen takaisin asentamista.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatinta ei pestä, ja se on vaihdettava kolmen kuukauden välein. Suodatinversiossa se on välttämätön ilman kierrättämiseksi.

Voinko käyttää liesituuletinta kaasukeittimen yläpuolella?

Kyllä, mutta sinun on varmistettava huoneen riittävä ilmanvaihto (enintään 0,04 mbar alipaine). Noudata myös turvaetäisyyttä 650 mm tai enemmän, jos keittotaso sitä vaatii.

Miten viallinen lamppu vaihdetaan?

Avaa metallinen imusäleikkö, tarkista että lamppu on kunnolla kiinni. Jos se on vaihdettava, käytä samantyyppistä ja -tehoista lamppua.

Voiko liesituuletin toimia kierrätystilassa (ilman ulkoista poistoa)?

Kyllä. Aseta tätä varten muunnospainike suodatinasentoon ja asenna aktiivihiilisuodatin (ei toimiteta imuversion mukana).

Miten imusäleikkö avataan?

Siirrä jousitettuja sivulukkoja liesituulettimen keskustaa kohti, vedä sitten säleikköä eteenpäin. Irrottaaksesi sen kokonaan, vedä oikeaa osaa ja vie se aukon läpi.

Mikä nopeus valita ruoanlaittoon?

Käytä miniminopeutta jatkuvaan ja hiljaiseen ilmanvaihtoon, keskinopeutta tavanomaiseen käyttöön ja maksiminopeutta voimakkaisiin höyrypäästöihin.

Mitä tehdä, jos virtajohto on vaurioitunut?

Anna valmistajan tai valtuutetun huoltoliikkeen vaihtaa se sähköiskuvaaran välttämiseksi.

Voinko liekittää ruokia liesituulettimen alla?

Ei, älä valmista liekitettäviä ruokia liesituulettimen alla: tulipaloriski.

KÄYTTÖOHJE CE6010GR ELECTROLUX

Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen.

ASENNUS

• Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista.
• Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso mittoja ja asennusta koskevia kappaleita). Tarkista, että käytettävän sähköverkon jännite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jännitettä. Kytke laite vain maadoitettuun pistorasiaan.
• Yhdistä liesituuletin hormiin putkella, jonka halkaisija on vähintään 120 mm. Hormiin menevän putken on oltava mahdollisimman lyhyt.
• Älä yhdistä liesituuletinta savuhormiin (lämmityskattilat, tulisijat, jne.). Mikäli liesituuletinta käytetään muiden kuin sähkölaitteiden (esim. kaasulla) yhteydessä, on huolehdittava työskentelytilan riittävästä tuuletuksesta, etteivät poistettavat kaasut pääse virtaamaan takaisin työskentelytilaan. Keittiössä on oltava ilmanvaihtoaukko puhdasta tuloilmaa varten. Käyttö tapahtuu oikein ja vakaasti kun tilan enimmäispaine ei ylitä arvoa 0,04 mBar.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai tekninen huoltopalvelu, näin vältetään kaikki riskit.
• Jos kaasukäyttöisen keittolaitteen asennusohjeet määräävät, että etäisyyden on oltava yllämainittua suurempi, ohjeita on noudatettava. Kaikkia ilmanpoistoa koskevia määräyksiä on noudatettava.

KÄYTTÖ

Liesituuletin on tarkoitettu vain kotitalouskäyttöön. - Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu. - Älä koskaan jätä avotulta liesituulettimen alle liesituulettimen ollessa käynnissä. Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille. - Syviä paistinpannuja on paiston aikana koko ajan pidettävä silmällä, sillä ylikuumentunut öljy voi leimahtaa tuleen. Lapset tai henkilöt, joita ei ole opastettu laitteen oikeaan käyttöön, eivät saa käyttää liesituuletinta. Liesikuvun alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaara. Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden psyykkinen, aistien tai mielen terveys on heikentynyt, tai henkilöt, joilla ei ole tarpeellista kokemusta tai taitoa, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä. Valvo, etteivät lapset pääse leikkimään laitteella. "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi, kun niitä käytetään keittolaitteiden kanssa."

HUOLTO

• Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa. Puhdista ja/tai vaihda suodattimet annetun ajan kuluttua (Tulipalovaara). Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemäisellä puhdistusaineella.

Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätykseen tarkoitettuun keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haitalliset vaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätteenkäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

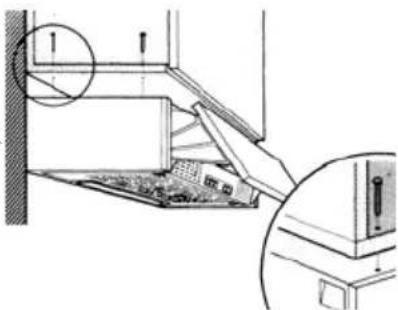

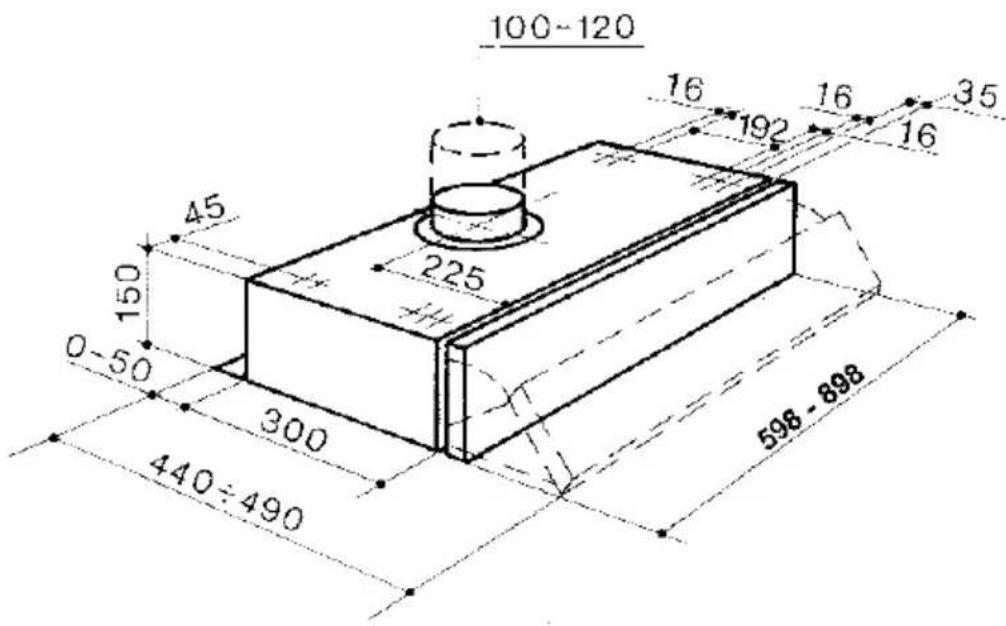

• Poraa kalusteeseen reiät toimitetun mittapiirroksen mukaisesti.
• Kiinnitä liesituuletin kalusteeseen ruuveilla, joiden pituus on 44,4 mm, ruuvaa kiinni kalusteen sisäpuolelta.

Liitännät

IMUVERSION ILMAN ULOSTULO (POISTO ULOS)

Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen putkella tai letkulla, jonka valitsee asentaja.

• Aseta laippa liesituulettimen rungon ulostuloon.
• Avaa imuritilä ja tarkista, että valitsin on imuasennossa.
• Liitä liesituulettimen ilman ulostulo poistoaukkoon putkella.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Varmista, että aktiivihiilihajusuodattimia ei ole asennettu.

SUODATUSVERSION ILMAN ULOSTULO (ILMANKIERTO)

• Avaa imuritilä ja tarkista, että valitsin on suodatusasennossa.
• Asenna aktiivihiilisuodatin, jota ei toimiteta liesituulettimien imuversiossa. (Liesituulettimet, joissa on 2 moottoria, vaativat kaksi suodatinta)

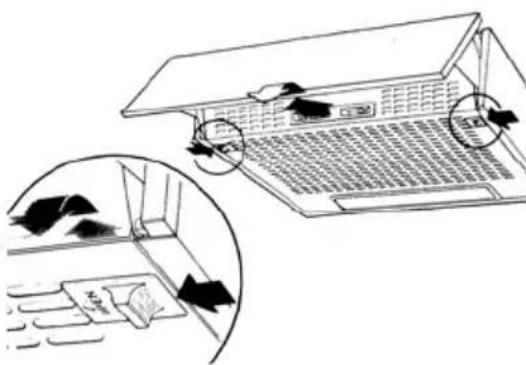

OHJEET IMURITILÄN AVAAMISTA VARTEN

• Työnnä sivukiinnikkeitä liesituulettimen keskiosaan pain ja vedä ritilä samalla eteenpäin.
• Ritilä laskeutuu alas kääntyen kahden takana olevan tapin ympäri ja jää niiden varaan.
• Sen irrottamiseksi kokonaan vedä ritilän oikeaa puolta eteenpäin ja irrota tappi ritilästä liesituulettimen rungon aukon kautta.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

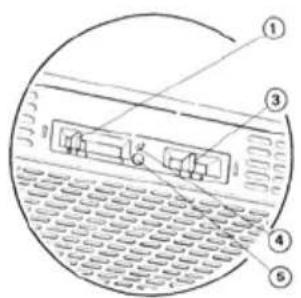

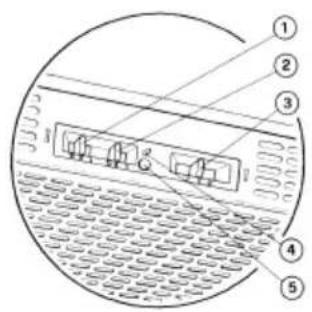

Käyttöpaneeli

1 Valot Sytyttää ja sammuttaa valaistuksen. 2 Moottori Käynnistää ja sammuttaa imumoottorin. 3 Nopeus Määrää käyttönopeuden:

1. Miniminopeus sopii käytettäväksi hyvin hiljaista toimintaa varten, kun savua ei ole paljon.
2. Keskinopeus sopii käytettäväksi useimmissa tilanteissa, optimaalinen käsitellyn ilmamäärän ja melutason suhde.
3. Maksiminopeus sopii käytettäväksi kun ruoanlaitosta tulee paljon käryä. Voidaan käyttää pidemmän aikaa.

LISÄVARUSTEET

4 Mikro Reunan liikkeen aktivoima mikrokytkin, ohjaa käyttöpaneelin asetusten mukaista käynnistymistä ja pysähtymistä. 5 Led Osoittaa imumoottorin käynnistymisen.

RASVASUODATIN

Säännöllinen huolto takaa laitteen moitteettoman toiminnan ja pitkän käyttöiän. On kiinnitettävä erityistä huomiota rasvasuodattimeen ja aktiivihiilisuodattimeen (liesituulettimen suodatusversiossa), jotka tulee vaihtaa säännöllisesti.

Suodattimen tehtävänä on pidättää ilmassa olevat rasvahiukkaset. Se sijaitsee imuritilan sisäpuolella ja voi olla synteettistä materiaalia tai metallia. Rasvasuodattimen kunnossapito riippuu käytetystä tyypistä. Synteettistä rasvasuodatinta ei voi pestä ja se täytyy vaihtaa kolmen kuukauden välein. Metallinen rasvasuodatin pestään kuukausittain lämpimällä vedellä ja pesuaineella. Varo taittamasta suodatinta. Anna sen kuivua ennen paikalleen asentamista.

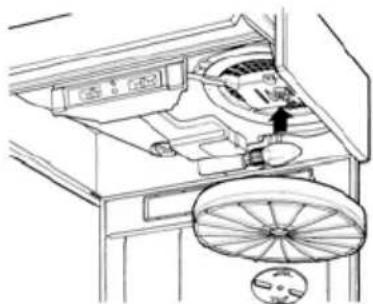

KASVIPERÄINEN AKTIIVHIILISUODATIN

Pidättää suodattimen läpi kulkevassa ilmassa olevat hajut. Ilma palaa keittiöön puhdistuttuaan useamman suodattimen läpi kulkemisen jälkeen. Hiilisuodatinta ei voi pestä ja se on vaihdettava noin kolmen kuukauden välein. Hiilisuodatin irrotetaan avaamalla metallinen imuritilä ja kääntämällä suodatinta hieman vastapäivään painaen sitä samalla kevyesti kädellä. Asenna se takaisin toimimalla päinvastoin.

HUOMIO! Jos suodattimia ei puhdisteta ja vaihdeta valmistajan ohjeiden mukaan, on olemassa tulipalovaara. Rasvasuodattimen irrottamiseksi avaa imuritilä ja poista metallilankakiinnikkeet.

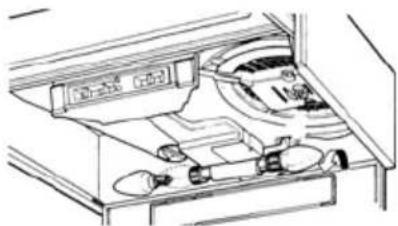

VALAISTUS

Jos lamppu ei toimi, avaa metalliritilä ja tarkista, että se on kunnolla ruuvattu.

Jos se täytyy vaihtaa, käytä lamppua, jonka tyyppi ja teho ovat samat.

PUHDISTUS

Liesituuletin täytyy puhdistaa säännöllisesti, ainakin kerran kuussa, kostealla liinalla ja neutraalilla pesunesteellä tai denaturoidulla alkoholilla. Älä käytä hankaavia tuotteita.
