NAUDOJIMO INSTRUKCIJA CE6010GR ELECTROLUX
Atlikti vietą, veikiant operacijas priešinga seka.
ĮSPĖJIMAS! Jei filtrai nėra valomi ir keičiami pagal rekomendacijas, gali kilti gaisro pavojus.
DARBO PAVIRŠIAUS APŠVIETIMAS
Gamintojas nebus atsakingas už jokią žalą, atsiradusią dėl neteisingo arba netinkamo prietaiso sumontavimo. - Mažiausias saugus atstumas tarp viryklės viršaus ir gartraukio apačios yra 650 mm (kai kurie modeliai gali būti montuojami žemiau, žr. pastraipas apie atstumus ir montavimą). - Patikrinkite, ar tinklo įtampa atitinka įtampą, nurodytą ant techninių duomenų lentelės, esančios gartraukio viduje. - Patikrinkite, ar I klasės prietaisai yra tinkamai įžeminti. Gartraukį prijunkite prie ventiliacijos kanalo, naudokite ne mažesnio kaip 120 mm skersmens vamzdį. Atstumas nuo gartraukio iki ventiliacijos kanalo turėtų būti kuo trumpesnis. - Gartraukio nejunkite prie dūmtakio, per kurį šalinami degimo metu susidarę dūmai (boilerių, židinių ir t. t.). - Jei gartraukis naudojamas kartu su ne elektriniais prietaisais (pvz., dujų degimo įrenginiais), patalpoje turi būti pakankamai geras vėdinimas, kad būtų išvengta išmetamųjų dujų atgalinio srauto. Tarp virtuvės ir lauko turi būti tiesioginė anga, kad į patalpą patektų gryno oro. Kai gartraukis naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestumtų garų į patalpą. - Jei pažeidžiamas elektros kabelis, jį turi pakeisti gamintojas arba techninės priežiūros skyrius, kad būtų išvengta bet kokių pavojų. - Jei dujinės viryklės montavimo instrukcijose nurodyta, kad atstumas turi būti didesnis, negu nurodyta anksčiau, į tai turi būti atsižvelgta. Reikia laikytis visų ventiliacijos angoms keliamų reikalavimų.
NAUDOJIMAS
- Gartraukis buvo sukurtas naudoti tik namų virtuvės kvapams šalinti. Gartraukio niekada nenaudokite kitiems tikslams, kurie nenumatyti instrukcijoje.
- Gartraukiui veikiant, po juo niekada nepalikite didelės atviros ugnies.
- Sureguliuokite liepsnos intensyvumą taip, kad liepsna būtų nukreipta į keptuvės apačią, ji negali apimti šonų.
- Naudodami gilią keptuvę, turite būti atidūs, nes perkaitęs aliejus gali užsiliepsnoti.
- Po gartraukiu nereikia ruošti patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
- Šis prietaisas neskirtas naudoti asmenims (įskaitant vaikus), kurių fiziniai, jutiminiai ar protiniai gebėjimai yra sutrikę, taip pat asmenims, nemokantiems ir nežinantiems, kaip elgtis su prietaisu, išskyrus atvejus, kai tokius asmenis prižiūri arba moko už jų saugumą atsakingas asmuo.
- Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų. ATSARGIAI! Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.
PRIEŽIŪRA
- Prieš atlikdami bet kokius priežiūros darbus, prietaisą išjunkite arba ištraukite kištuką iš elektros tinklo.
- Po nurodyto laiko išvalykite ir (arba) pakeiskite filtrus (dėl gaisro pavojaus). Rinktuvą valykite drėgnu skudurėliu, naudodami neutralų skystą ploviklį.
Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punktą, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą nusipirkote.

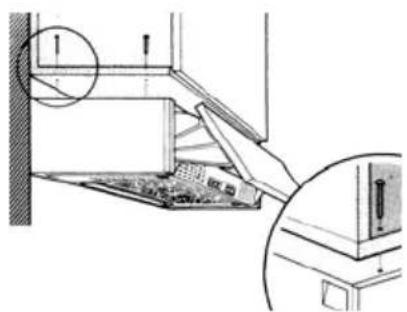

GARTRAUKIO TVIRTINIMAS PO KORPUSU

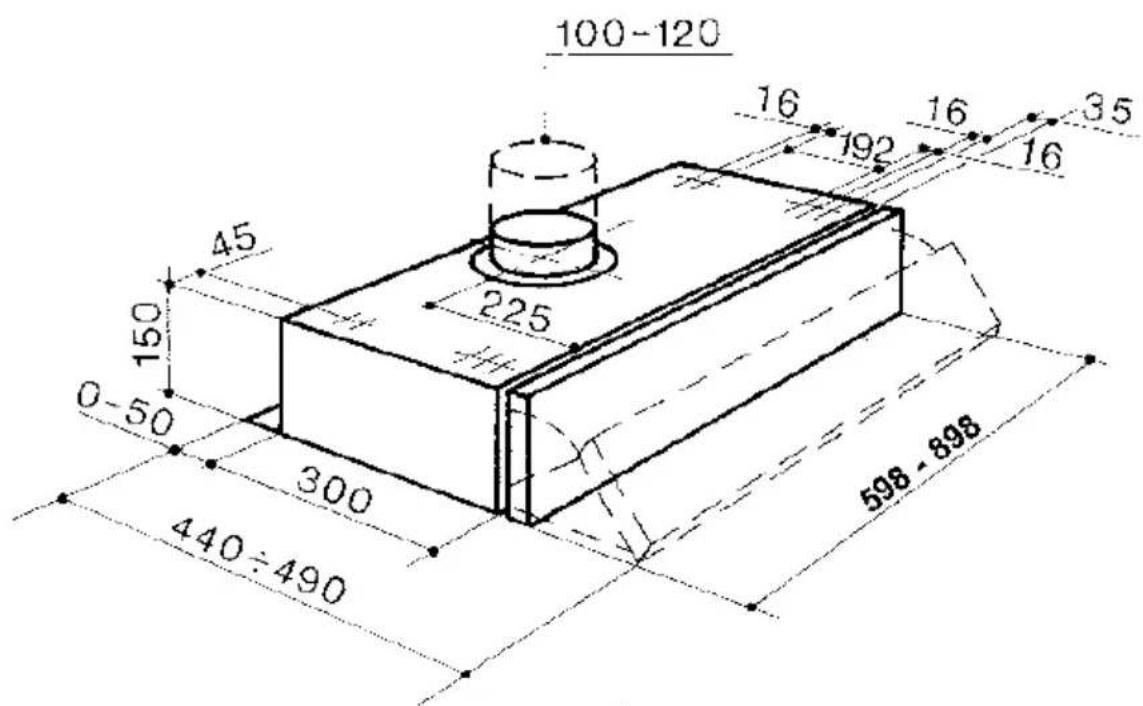

Norėdami išgręžti kiaurymes, laikykitės nurodymų, pateiktų brėžinyje ir matavimų skyriuje, kuriame pateikiami gartraukio išmatavimai. Norėdami pritvirtinti gartraukį prie korpuso, naudokite 4,4 mm ilgio sraigtus, juos priveržkite iš korpuso vidaus.
Oro išleidimo angos jungtis
ORO IŠLEIDIMO ANGA NAUDOJAMA IŠTRAUKIMO REŽIMU
Įrengdami gartraukį ištraukimo režimu, priklausomai nuo įrengiančio žmogaus pasirinkimo, gartraukiui prijungti prie oro išleidimo vamzdyno naudojamas standus arba lankstus vamzdis.
- Įdėkite jungtį prie gartraukio korpuso angos.
- Atidarykite metalines groteles ir įsitikinkite, ar konversijos svirtelė yra ištraukimo padėtyje.
- Naudodami vamzdį, prijunkite gartraukį prie oro išleidimo angos vamzdyno.
- Pritvirtinkite vamzdį, naudodami reikiamą kiekį vamzdžio tvirtinimo elementų. Šie elementai kartu su gartraukiu nepateikiami.
- Jei yra, išimkite anglies filtrą.
ORO IŠLEIDIMO ANGA ESANT RECIRKULIACINIAM REŽIMUI
- Atidarykite metalines groteles ir įsitikinkite, ar konversijos svirtelė yra recirkuliacinėje padėtyje. Įdėkite anglies filtrą. Anglies filtras kartu su gartraukiu nepateikiamas. (Gartraukiams, turintiems du variklius, reikia dviejų anglies filtrų).

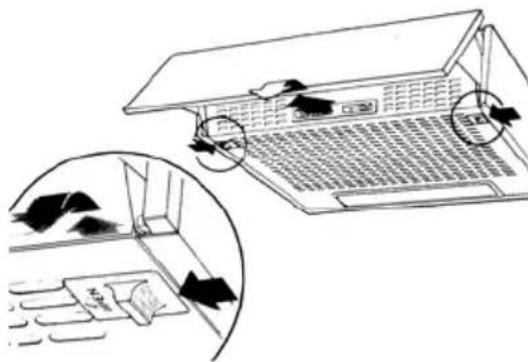

TRAUKIMO GROTELIŲ ATIDARYMO NURODYMAI
- Pastumkite šoninius stabdiklius gartraukio centro link, o groteles tuo pačiu metu patraukite į priekį.
- Grotelės nukris žemyn, pasisuks ir kabės ant dviejų užpakalinių kaiščių. Norėdami jas visiškai atjungti, šiek tiek patraukite dešinę grotelių dalį į priekį, kad kaiščiai išsikištų iš grotelių per gartraukio korpuso kiaurymę.
ELEKTROS JUNGTIS
- Gaubtą prie elektros tinklo prijunkite naudodami dvipolį jungiklį, tarp kontaktų turi būti bent 3mm tarpas.

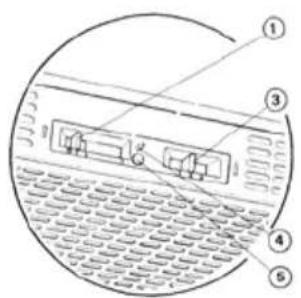

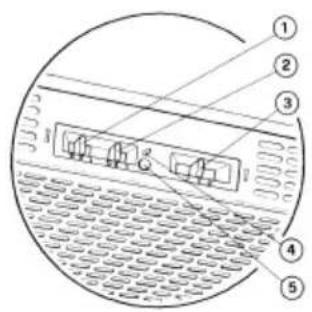

Valdymo skydelis
| 1 | Apšvietimas | Apšvietimo sistemas ijungimas / išjungimas |
| 2 | Variklis | Variklis ijungtas / išjungtas |
| 3 | Greitis | Greicio valdymas |
| | 1. Minimalus greitis, ypač tylus darbas, nuolatiné oro cirkuliacija, tinkamas esant tik keletui maisto gaminimo garu ar kvapu. |
| | 2. Vidutinis greitis,DSL optimalaus gartraukio ištraukimo pajëgumo ir triukšmo lygiojis yra tinkamas daugumai maisto gaminimo salygu. |
| | 3. Maksimalus greitis, tinkamas maisto gaminimo salygoms, kai išmetamas didžiausias garu ir kvapu kiekis, net ir ilgesni laika. |
| 4 | Mikrojungiklis | Mikrojungiklis, kuri ijungia judcsys ekrane. Jis ijungia ir išjungia gartrauki, tai priklauso nuo salygu, kurios buvo anksciau nustatytos naudojant valdymo skydelio slankiojancius jungiklius. |
| 5 | Šviesos diodas | Šviesos diodas, parodantis, kai variklis yra ijungtas. |
RIEBALŲ FILTRAS
Reguliariai prižiūrėdami ir valydami gartraukį, užtikrinsite gerą jo veikimą ir patikimumą, taip pat pailginsite naudojimo laiką. Visą laiką reikia skirti ypatingą dėmesį jo švarai, o anglies filtrą (recirkuliacinis režimas) reikia reguliariai keisti. Norėdami išimti filtrus ir po to juos išvalyti ir pakeisti, pirmiausiai atidarykite metalinių grotelių panelį.
Jis sulaiko didesnes riebalų daleles. Jis tvirtinamas priešingoje apatinėje grotelių panelio pusėje ir gali būti iš sintetinės medžiagos arba iš metalo. Riebalų filtro techninė priežiūra skiriasi, tai priklauso nuo naudojamo tipo: sintetinių riebalų filtrų nereikia plauti, juos reikia keisti kas tris mėnesius. Metalinį riebalų filtrą plaukite kartą per mėnesį karštame vandenyje naudodami švelnų ploviklį arba skystą muilą. Nelankstykite, išplovę palikite, kad išdžiūtų. Filtras lengvai nuimamas nuo grotelių pastumiant spyruoklinius vielos spaustukus ir jį nuimant.

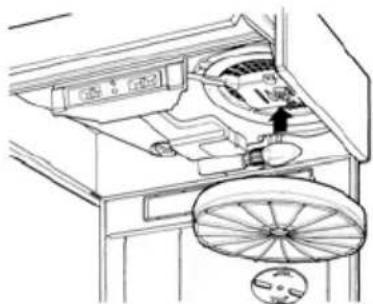

ANGLIES FILTRAS
Dirbant recirkuliaciniu režimu anglies filtras sugeria kvapus ir aromatus. Anglies pluošto filtrai nevalomi ir turi būti keičiami kas šešis mėnesius arba dažniau, jei gartraukis nuolat naudojamas. Norėdami pakeisti anglies filtrą, laikykite filtrą viena ranka, išimkite apvalų diską per anglies filtro centrą ir jį sukite, kol filtras atsiskirs. Vėl įdėkite atvirkštine tvarka.
ĮSPĖJIMAS! Jei filtrai nevalomi ir nekeičiami kaip nurodoma, galimas gaisro pavojus.

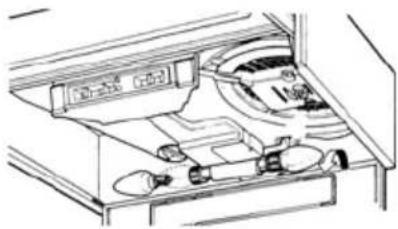

VIRYKLĖS VIRŠUTINĖS DALIES APSVIETIMAS
Jei lemputė neveikia, atidarykite metalinių grotelių skydelį ir patikrinkite, ar lemputė iki galo įsukta į laikiklį.
Kad gartraukis saugiai veiktų, naudokite tokias pačias (kaip pateikta) lemputes.
VALYMAS
Metalinę dalį valykite reguliariai bent kartą per mėnesį, naudokite buitinius valiklius, gražiai nublizginkite. Niekada nenaudokite abrazyvinių medžiagų.
