KASUTUSJUHEND CE6010GR ELECTROLUX
Kasutusjuhised kehtivad selle seadme mitmele versioonile. Seetõttu võite leida individuaalsete funktsioonide kirjeldusi, mis ei kehti teie spetsiifilisele seadmele.
PAIGALDAMINE
- Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
- Minimaalne ohutu vahemaa pliidi pinna ja pliidikubuga vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike). Veenduge, et vooluvõrgu pinge vastaks pliidikubu sisse kinnitatud andmeplaadil toodule.
- I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse. Ühendage pliidikubu tõmbetoruga vähemalt 120 mm läbimõõduga toru abil. Tee lõõrini peab olema võimalikult lühike.
- Ärge ühendage pliidikubu põlemisaurusid (boilerid, kaminad jne) kandvate tõmbetorudega. Kui pliidikubu kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Köögil peab olema puhta õhu sisenemise garanteerimiseks otsene ühendus vaba õhuga. Pliidikubu kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasitõmbamist ruumi pliidikubu poolt. Toitekaabli kahjustuste korral tuleb ohtude vältimiseks lasta see tootja või tehnilise hoolduse osakonna poolt asendada.
- Kui gaasipliidi paigaldusjuhistest nähtub ülaltoodust suurema vahemaa vajadus, tuleb sellega arvestada. Järgida tuleb kõiki õhuventilatsiooni märkusi.
KASUTAMINE
- Pliidikubu on loodud eksklusiivselt koduseks kasutamiseks köögilõhnade eemaldamiseks.
- Ärge kasutage seda kunagi eesmärkidel, mille jaoks see mõeldud pole.
- Ärge jätke töötava pliidikubu alla kunagi kõrgeid avatud leeke. Reguleerige leekide tugevust nii, et need oleks suunatud ainult panni põhja ega haaraks selle külgesid.
- Rasvas kuumutamisel tuleb seda pidevalt jälgida: ülekuumutatud õli võib põlema süttida.
- Ärge pliidikubu all flambeerige - tuleoht
- See seade ei ole mõeldud kasutamiseks isikute poolt (sealhulgas lapsed), kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, välja arvatud juhul, kui neid jälgib või juhendab nende ohutuse eest vastutav isik. Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.
- ETTEVAATUST: Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.
HOOLDUS
- Enne hooldustööde teostamist lülitage seade välja või ühendage see võrgutoitest lahti.
- Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht).
- Puhastage pliidikummi niiske lapi ja neutraalse vedela puhastusvahendiga.
Sümbol tootel või selle pakendil tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

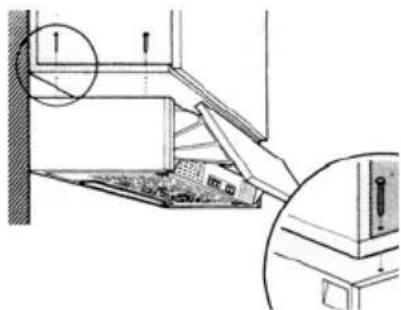

PLIIDIKUMMI KINNITAMINE KAPI ALLA

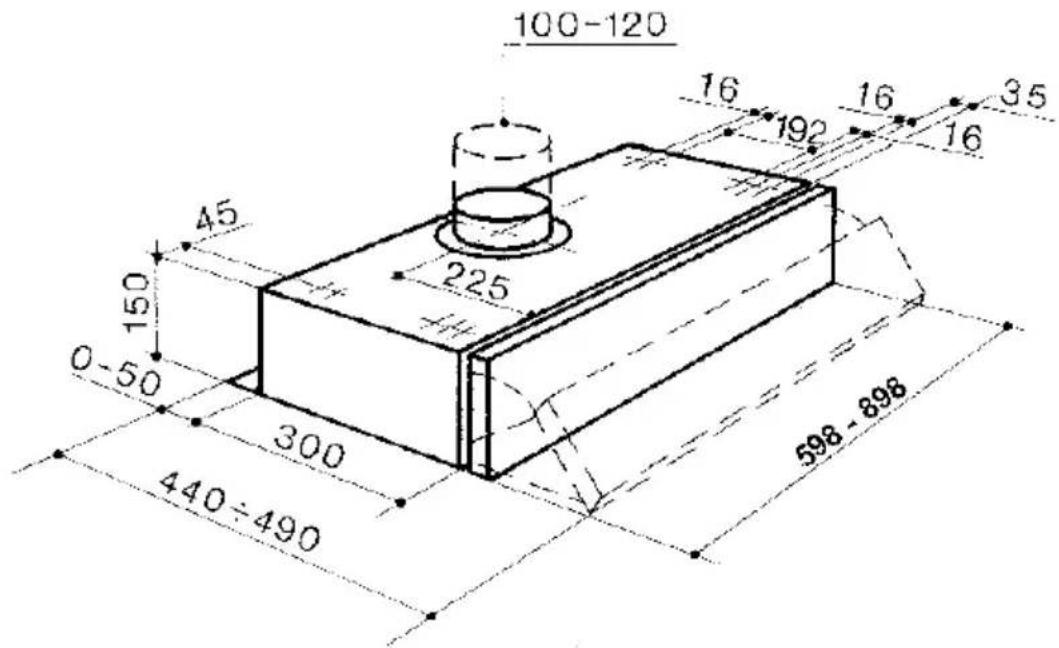

- Kapi puurimiseks järgige pliidikummi mõõtmetega tegelevas peatükis toodud mõõtejoonise näitusi.
- Kasutage pliidikummi kapile kinnitamiseks 44,4 mm pikkuseid kruvisid, sisestades ja pingutades need kapi sisemusest.
Ühendus õhuväljundiga
ÕHUVÄLJUND TORUSTIKU REŽIIMIS
Torustikuga pliidikummi paigaldamisel, paigaldaja valikul, kasutatakse jäika või painduvat toru, et ühendada pliidikumm õhuväljundi torustikuga.
- Asetage äärik pliidikummi korpuse väljundile.
- Avage metallvõre ja veenduge, et konverteerimise nupp on torustiku asendis.
- Ühendage pliidikumm toru abil õhuväljundi torustikuga.
- Kinnitage toru piisava koguse toruklambritega. Neid ei ole lisatud pliidikummi komplektile.
- Eemaldage aktiivsöefilter, kui see on olemas.
ÕHUVÄLJUND RETSIKULEERIMISE REŽIIMIS
- Avage metallvõre ja veenduge, et konverteerimise nupp on retsirkuleerimise asendis.
Paigaldage aktiivsöefilter. Aktiivsöefilter ei ole lisatud pliidikubude komplektile. (Kahe mootoriga pliidikubud tuleb varustada kahe aktiivsöefiltriga.)

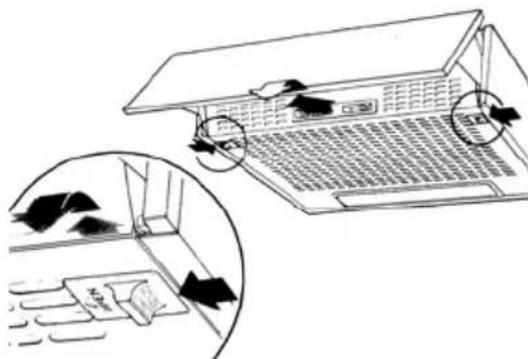

- Libistage külgkäepidemeid pliidikubu keskme suunas ning tõmmake samal ajal võre ettepoole.
Võre langeb alla, pöördudes kahel tagumisel tihvtil, ning jääb neile rippuma.
- Selle täielikuks lahtiühendamiseks tõmmake võre parempoolset külge kergelt ettepoole, nii et tihvt eemaldub pliidikubu korpuses oleva pesa kaudu võrest.
ELEKTRIÜHENDUS
- Ühendage pliidikubu võrgutoitega vähemalt 3 mm kontaktivahaga kahepooluselise lülitiga.

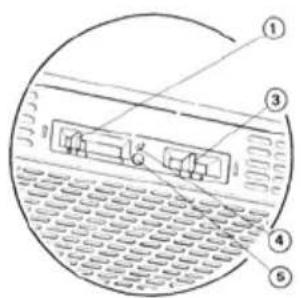

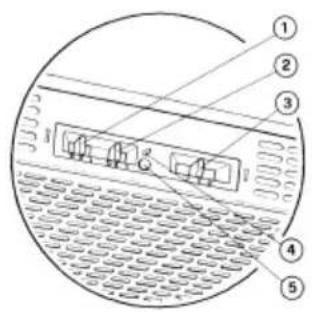

Juhtplaat
| 1 | Valgustus | Valgustussüsteem | sisse/välja. |
| 2 | Mootor | Mootor | sisse/välja. |
| 3 | Kiirus | Kiiruse | reguleerimine: |
| | 1. Miinimumkiirus, eriti vaikne, pidev öhuvahetus, sobib väheste söögitgemise surude ja löhnde korral. |
| 2. Keskmine kiirus, pliidikummi eemaldamise ja mürataseme optimaalse suhtetöttu sobib see enamike söögitgemise tingimuste jaoks. |
| 3. Maksimumkiirus, sobib söögitgemise tingimustele, kui eraldub eriti palju aure ja löhnsid isegi pikema aja vältel. |
VALIKULINE
4 Mikrolüliti: Mikrolüliti, mida aktiveeritakse ekraani liigutamisel. See lülitab pliidikubu sisse ja välja, sõltuvalt tingimustest, mis on eelnevalt määratud juhtpaneeli liuguritega. 5 Valgusdiood: Valgusdiood, mis näitab, millal mootor töötab.
RASVAFILTER
Regulaarne hooldus ja puhastamine tagavad hea jõudluse ja vastupidavuse ning pikendavad pliidikubu tööiga. Erilist tähelepanu tuleb pöörata rasvafiltri alati puhtana hoidmisele ning aktiivsöefilter (retsirkulatsiooniga mudelil) tuleb korrapäraselt vahetada. Filtrite eemaldamiseks nende puhastamiseks ja vahetamiseks avage esmalt metallvõre paneel.
See püüab kinni tahked rasvaosakesed. See on paigaldatud alumise võre paneeli tagaküljele ning võib olla valmistatud sünteetilisest materjalist või metallist. Rasvafiltri hooldus sõltub kasutatavast tüübist: sünteetilisi rasvafiltreid ei tohi pesta ning tuleb vahetada iga kolme kuu järel. Metallist rasvafiltrid tuleb pesta kord kuus kuumas vees pehme pesuvahendi või vedela seebiga. Seda ei tohi painutada ning sellel tuleb lasta enne tagasi paigaldamist kuivada. Filtrit on lihtne võrelt eemaldada, vajutades vedrutraadist klambrid ühele küljele ja eemaldades selle.

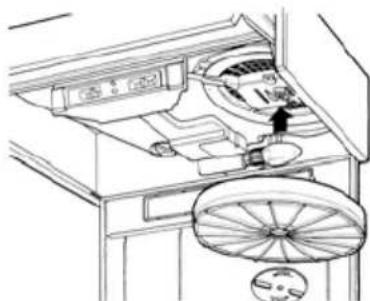

AKTIIVSÖEFILTER
Retsirkuleerivas režiimis absorbeerib aktiivsöefilter lõhnad. Aktiivsöefiltrit ei saa puhastada ning seda tuleb vahetada iga kuue kuu tagant või sagedamini, kui pliidikumm kasutatakse pidevalt. Aktiivsöefiltri vahetamiseks toetage filtrit ühe käega, eemaldage ümmargune ketas, mis läbib aktiivsöefiltri keskosa ning pöörake seda kuni filter tuleb lahti. Paigaldage vastupidises järjekorras.
HOIATUS! Kui filtreid ei vahetata soovituste järgi, muutuvad need tuleohtlikuks.

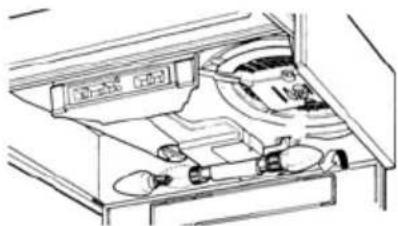

TOOPINNA VALGUSTUS
Kui mõni pirn mingil hetkel ei tööta, avage metallvõre paneel ja veenduge, et pirn oleks täielikult pessa keeratud.
Pirni vahetamisel tuleb pliidikumi ohutu töö tagamiseks paigaldada samaväärne asenduspirn.
PUHASTAMINE
Metallosi tuleb puhastada regulaarselt, vähemalt kord kuus, kasutades koduseid puhastus- ja poleerimisvahendeid. Ärge kasutage kunagi abrasiivseid vahendeid.
