MANUALE UTENTE CE6010GR ELECTROLUX
CONSIGLI E SUGGERIMENTI
Questo libretto di struzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
INSTALLAZIONE
- Il produttore declina qualiasi responsabilità per danni dovuti ad INSTALLazione non corretta o non conforme alle regole dell'arte.
- La distanza minima di sicurezza tra il Piano di oottura e la Cappa delve essere di 650 mm, (alcuni modeli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombo e INSTALLazione).
- Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
- Per Apparecchi in Classi I a accertarsi che l'impianto elettrico domestico garantisce un corretto scarico a tema.
- Collegare la Cappa all'uscita dellaria aspirata con tubazione di diametro paro o superiore a 120mm . Il percorso della tubazione deve essere il più breve possibile.
Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
- Nel caso in cui nella stenza vengano utilizzati sua la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprowista, praticare un'apertura che comunichi con l'estemo, per garantire il richiamo d'aria pulita. Un uso proprio e重点领域 rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
- In caso di danneggiamento del cavo alimentazione,esso devese essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenir agli rischio.
- Se le struzioni di installatione del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quellaindicato sopra, è necessario teneme conte. Bisognarispecttare tutte le normative relative allo scanico dell'aria.
USO
- La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
Non fare mai uso improprio della Cappa.
- Non lasciare fiamme libere a forte intensità sulla Cappa in funzione.
- Regolare sempre le fiamme in modo da evitare una evidente fuoruscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio surscaldato potrebbe infiammarsi.
- Non preparare alimenti flambé sostto la cappa da cucina; pericolo d'incendio.
- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone perché esperenza e conoscezza, a meno che non siano controllati o istulti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
I bambini devono essere supervisionati per assicurarsi che non giocino con l'apparecchio.
- "ATTENZIONE: Le parti accessibili sono diventare molto calde se utilizzate con degli apparecchi di cottura."
MANUTENZIONE
- Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
- Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
- Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.
Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiutto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparentcchature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negotio in cui è stato acquistato il prodotto.

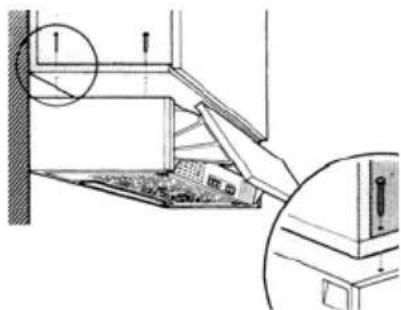

FISSAGGIO SOTTOPENSILE

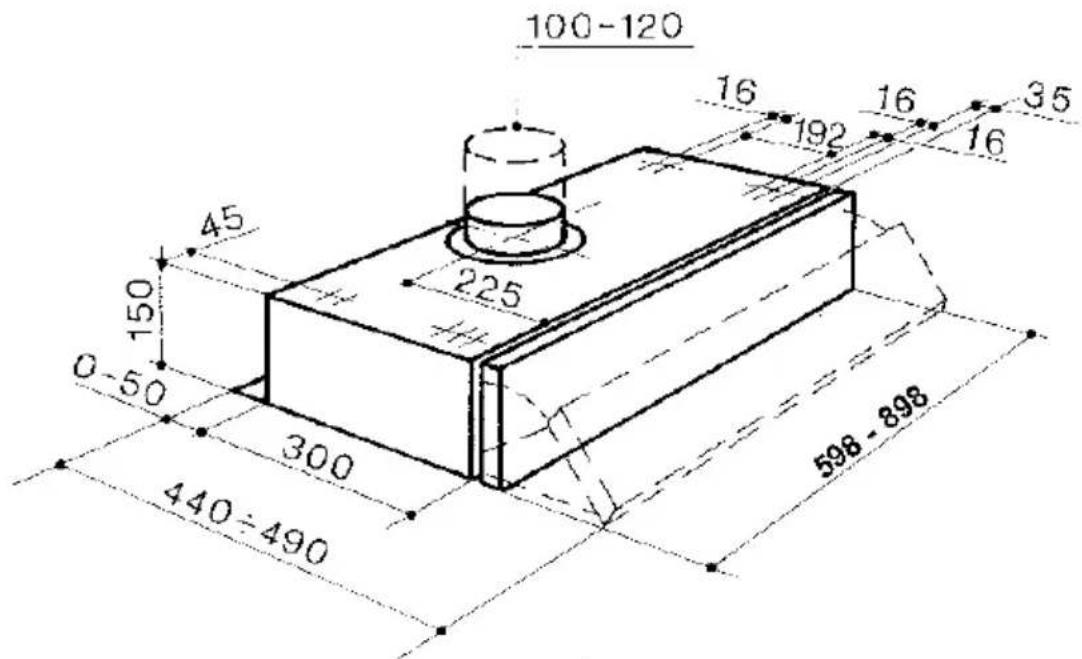

- Forare il mobile pensile basandosi sul disegno dimensionale fornito.
- Fissare la cappa al mobile con le viti di lunghezza 44,4 mm avvitandole alla parte interna del mobile.
Connessioni
USCITA ARIA VERSIONE ASPIRANTE (EVACUAZIONE ESTERNA)
Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile la cui scelta è lasciata all'installatore.
- Inserire la Flangia sull'Uscita del Corpo Cappa.
- Aprire la griglia di aspirazione e verificare che la manopola di conversione sia in posizione aspirante.
- Collegare l'uscita aria della cappa con l'uscita di evacuation per mezzo di un tubo.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Assicurarsi che non siano presenti i Filtri antidore al Carbone Attivo
USCITA ARIA VERSIONE FILTRANTE (RICIRCOLO IN-TERNO)
- Aprire la griglia di aspirazione e verificare che la manopola di conversione sia in posizione filtrante.
Applicare il filtro al carbone attivo, non fornito su cappe aspiranti. (Le cappe in versione 2 motori necessitano di due filtri)

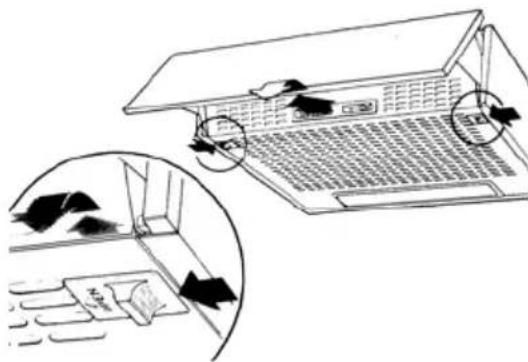

ISTRUZIONI PER L'APERTURA DELLA GRIGLIA DI ASPIRAZIONE
- Far scorrere verso il centro della cappa gli apposti fermi laterali e tirare contemporaneamente la griglia in avanti.
- La griglia scenderà ruotando intorno ai due perni posteriori e rimarra appesa agli stessi.
- Per ottener il definitivo sganciamento tirare leggermente in avanti la parte destra della griglia e far usciire il perno alla grigliaattraverso l'asola ricavata sulla carcassa della cappa.
CONNECTION ELETTRICA
- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm

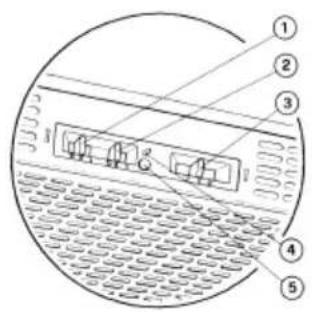

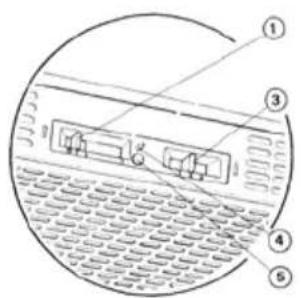

Quadro comandi
1 Luci Accende e spegne l'Impianto di Illuminazione.
2 Motore Accende e spagne il motore Aspirazione.
3 Velocità Determinata le velocità di esercizio:
- Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.
- Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
- Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cotura,anche per tempi prolongati.
OPZIONALI
4 Micro Microinterrupttore azionato dal movimento della visiera, comanda l'accensione e lo spegnimento alle condizioni predetermine dai cursori del quadro comandi.
5 Led Segnala l'accensione del motore di Aspirazione.
FILTRO ANTIGRASSO
Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attenzioni vanno rivolte al filtrro antigrasso ed al filtrro al carbone vegetale attivo (se la cappa è in versione filtrante) che va cancellato regolarmente.
Ha la funzione di trattenere le particelle grisse in sospensione. è posto nella parte interna della griglia di aspirazione e può essere fornito o in materiale sintetico o in metallo. la manutenzione del filtrato antigrasso varia a seconda del tipo usato. Il filtrto antigrasso sintetico non può essere lavato e va sostituito agli tre mesi. Il filtrto antigrasso metallico deve essere lavato agli mese in acqua calda e detersivo evitando di piegarlo. Lasciar asciugare prima di rimontarlo.

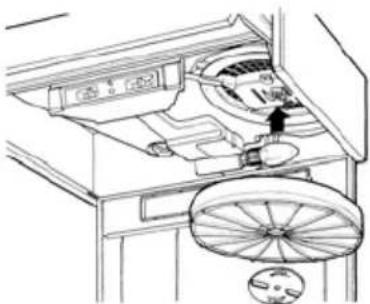

FILTRO AL CARBONE VEGETALE ATTIVO
Ha la funzione di trattenere gli odori presenti nel flusso d'aria che lo attraversa.
L'aria viene reimmessa nell'ambiente cucina depuratasi per successivi passaggiattraverso il filtrlo. Il filtrlo al carbone non può essere lavato e va sostituito mediamente agli tre mesi. Per rimuovere il filtrlo al carbone, aprire la griglia metallica di aspirazione e ruotare leggermente il filtrlo in senso antiorario con una mano facendo dello stesso tempo una leggera pressione. Per rimontarlo invertire le operazioni.
ATTENZIONE! C'è un possibile rischio di incendio se i filtri non sono puliti e sostituiti secondo le istruzioni del produtto. Per rimuovere il fintro antigrasso è indispensableamente apriere la griglia di aspirazione e rimuovere gli apposti ferma filtero in filo metallico.

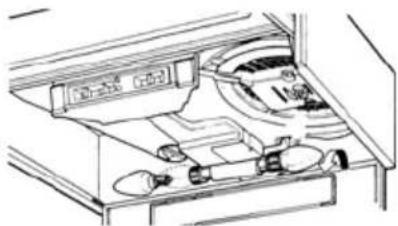

ILLUMINAZIONE
Se in qualunque momento una lampada non funziona, après la griglia metallica e controllare che sia ben avvitata.
Se è necessarioambiaria,utilizzare una lampada dello stessottipo e potenza.
PULIZIA
La pulizia della cappa va eseguita regolarmente, almeno una volta al mese, usando, un panno umido con detersivo liquido neutro o con alcohol denaturato. Evitare l'uso di prodotti abrasivi.
