MANUAL DE USUARIO CE6010GR ELECTROLUX
Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello, puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.
INSTALACIÓN
- El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
- La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm (algunos modelos pueden instalarse a una altura inferior; se refiere al tamaño del hueco y la instalación).
- Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
- Para los aparatos de Clase I, asegurar que la instalación eléctrica doméstica posea una toma de tierra eficaz.
- Conectar la campana a la salida del aire de aspiración mediante un tubo de 120 mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
- No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
- En el caso de que en la cocina se usen de forma simultánea la campana y otros aparatos no eléctricos (por ejemplo, aparatos de gas), debe existir un sistema de ventilación suficiente para el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire. Un uso propio y sin riesgos se obtiene cuando la depresión máxima del local no supera los 0,04 mBar.
- En el caso de que se dañe el cable de alimentación, este debe ser sustituido por el constructor o por el servicio de asistencia técnica, para prevenir cualquier riesgo.
- Si las instrucciones de instalación del dispositivo de cocción de gas sugieren la necesidad de una distancia mayor que la indicada anteriormente, es necesario tenerlas en cuenta. Es necesario respetar todas las normativas relativas al conducto de descarga del aire.
USO
- La campana ha sido diseñada exclusivamente para un uso doméstico, para eliminar los olores de la comida. No la utilices de forma inadecuada.
- No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
- Regular siempre las llamas de manera que estas no sobresalgan lateralmente con respecto al fondo de las ollas.
- Controlar las freidoras durante su uso: el aceite muy caliente se puede inflamar.
- No flambear bajo la campana extractora.
- Este aparato no debe ser utilizado por personas (niños incluidos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que lo hagan bajo el control, o instruidas, por personas responsables de su seguridad.
- Controlar que los niños no jueguen con el aparato.
- ATENCIÓN: Las partes accesibles pueden calentarse mucho si se utilizan con aparatos de cocción.
MANTENIMIENTO
- Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
- Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados (riesgo de incendio).
- Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.
El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

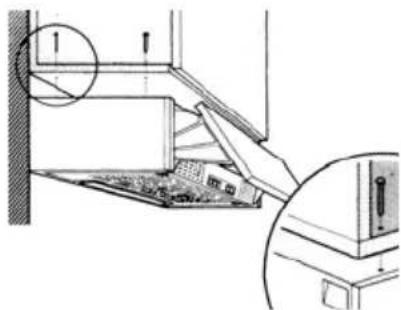

COLOCACIÓN EN UN ARMARIO

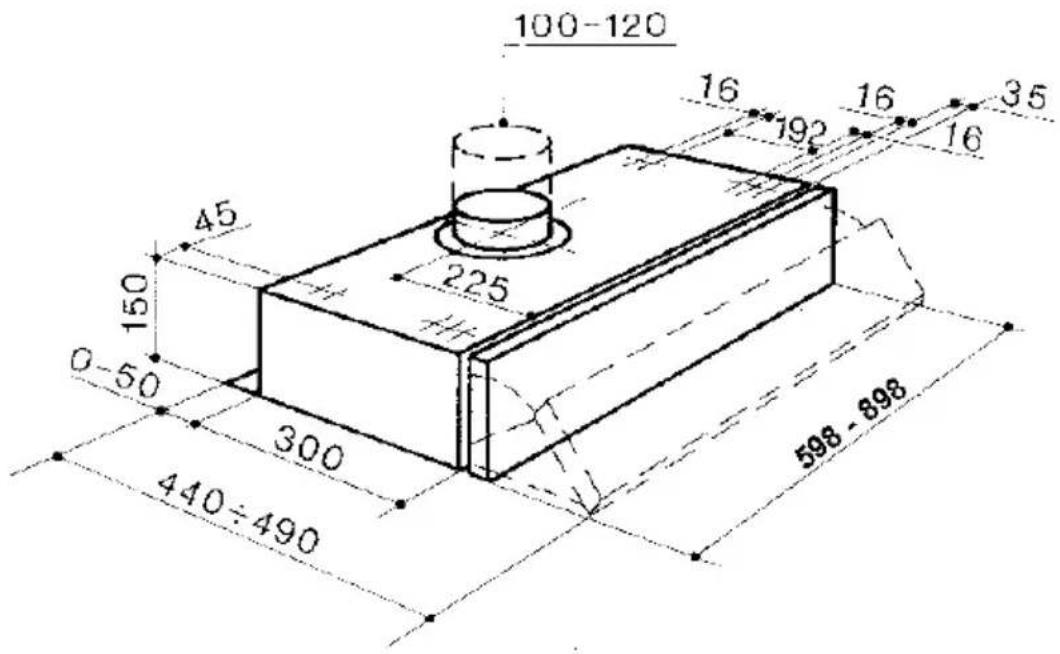

- Agujerear el armario siguiendo las instrucciones del capítulo Medidas.
- Sujetar la campana con los tornillos de largura 44,4mm atornillándolos desde la parte interior del mueble.
Conexiones
SALIDA DEL AIRE EN VERSIÓN ASPIRANTE (EVACUACIÓN EXTERNA)
Para instalar la campana en versión aspirante, conéctela a la tubería de salida mediante un tubo rígido o flexible, cuya elección queda a criterio del instalador.
- Coloque la arandela en la salida del cuerpo de la campana.
- Abra la rejilla de aspiración y compruebe que la manopla de conversión se encuentra en la posición aspirante.
- Conecte la salida de aire de la campana con la salida de evacuación mediante un tubo.
- Sujete el tubo con abrazaderas. El material no está incluido en el suministro.
- Asegúrese de que en el interior no están colocados los filtros de carbón activado.
SALIDA DEL AIRE VERSIÓN FILTRANTE (RECICLAJE INTERNO)
- Abra la rejilla de aspiración y compruebe que la manopla de conversión se encuentra en la posición filtrante.
- Coloque el filtro de carbón activado, que no está incluido en las campanas en versión aspirante. (Las campanas con dos motores necesitan dos filtros).

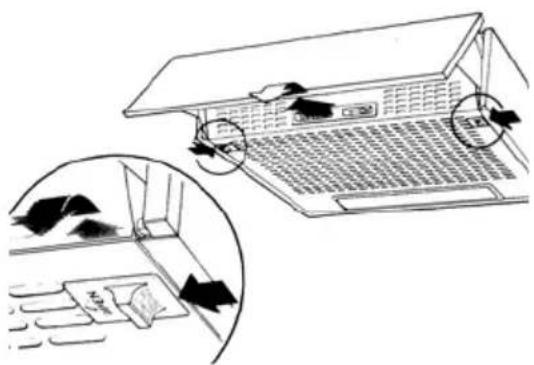

INSTRUCCIONES PARA ABRIR LA REJILLA DE ASPIRACIÓN
- Deslice hacia el centro de la campana los pomos laterales y tire al mismo tiempo de la rejilla hacia delante.
- La rejilla queda girando alrededor de los dos pernos posteriores, en los cuales quedará enganchada.
- Para desengancharla completamente, tire suavemente hacia adelante la parte derecha de la rejilla y saque el perno del ojal existente en el cuerpo de la campana.
CONEXIÓN ELÉCTRICA
- Conecte la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3mm como mínimo.

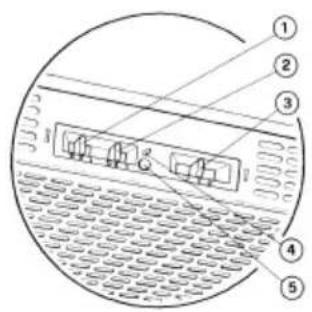

CUADRO DE MANDOS
1 Luces: Enciende y apaga la iluminación. 2 Motor: Enciende y apaga el motor de aspiración. 3 Velocidad: Determina las velocidades de ejercicio:
- Velocidad mínima, adecuada a un recambio de aire continuo particularmente silencioso, en presencia de pocos vapores de cocción.
- Velocidad media, adecuada a la mayor parte de las condiciones de uso, dada la relación óptima entre caudal de aire tratado y rumorosidad.
- Velocidad máxima, adecuada para afrontar emisiones máximas de vapores de cocción, incluso durante periodos prolongados.
OPCIONALES
4 Micro: Microinterruptor accionado por el movimiento de la visera, que enciende y apaga en las condiciones establecidas anteriormente por el cuadro de mandos. 5 Led: Indica que el motor de aspiración está encendido.
FILTRO ANTIGRASA
Un mantenimiento constante garantiza un buen funcionamiento bajo el peso de los permisos. Es necesario que no se quite. En caso de su deterioro, se le aplicará el peso de los permisos.
Su función consiste en retener las partículas de grasa en suspensión. Se encuentra situado en la parte interna de la rejilla de aspiración y puede ser de material sintético o metálico. El mantenimiento del filtro antigrasa cambia según el tipo que se use. El filtro sintético no se puede lavar y hay que cambiarlo cada tres meses. El filtro metálico hay que lavarlo cada vez en agua caliente y jabón sin doblarlo. Dejar que se seque bien antes de volver a montarlo.

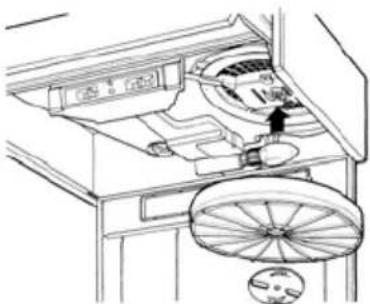

FILTRO DE CARBÓN VEGETAL ACTIVO
Su función consiste en retener los olores presentes en el flujo de aire que lo atraviesa.
El aire vuelve a ser introducido en la cocina, una vez depurado, tras varios pasajes a través del filtro. El filtro de carbón no se puede lavar y hay que substituirlo más o menos cada tres meses. Para quitar el filtro de carbón, quitar la rejilla metálica de aspiración y girar ligeramente el filtro en sentido contrario a las agujas del reloj realizando al mismo tiempo una ligera presión. Para volver a montarlo repetir la operación al contrario.
¡ATENCIÓN! Si los filtros no están bien limpios o no se substituyen según las instrucciones dadas por el constructor, pueden incendiarse. Para quitar el filtro antigrasa es necesario abrir la rejilla de aspiración y quitar las piezas metálicas que lo sujetan.

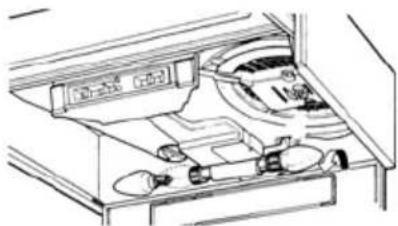

ILUMINACIÓN
Si una de las bombillas no funciona, abrir la rejilla metálica y comprobar que esté enroscada bien.
Si hay que cambiarla, usar una bombilla del mismo tipo y potencia.
LIMPIEZA
Hay que limpiar la campana con regularidad, por lo menos una vez al mes, usando un paño húmedo con detergente líquido neutro o con alcohol. Evitar el uso de productos abrasivos.
