Produkttyp	Dränkbar pump
Märke	PowerPlus
Modell	POWXG9504
Matningsspänning	230 V / 50 Hz
Effektförbrukning	250 W
Maximal flöde	5500 l/h
Maximal lyfthöjd	6 m
Maximal nedsänkningsdjup	7 m
Maximal vattentemperatur	35 °C
Vattentyp	Rent vatten
Höljesmaterial	Plast
Inloppsmaterial	Plast
Kabellängd	10 m
Stickproppstyp	Jordad stickpropp
Flottörbrytare	Ja, justerbar
Användning	Hushåll: källare, brunn, trädgård, jordbruk, etc.
Underhåll	Regelbunden rengöring med rent vatten; kontroll av flottörbrytare var tredje månad
Säkerhet	Överlastskydd; använd med jordfelsbrytare ≤30 mA nära pooler
Reservdelar	Strömbrytare kan bytas av servicepersonal; specifik nätkabel kan endast bytas av servicepersonal eller kvalificerad tekniker
Garanti	36 månader från första användarens inköpsdatum

Vanliga frågor - POWXG9504 PowerPlus

Vilken typ av vatten kan jag använda med denna pump?

Denna pump är endast avsedd för rent vatten, med en maximal temperatur på 35°C. Använd den inte för aggressiva, slipande eller brandfarliga vätskor.

Hur luftar jag pumpen före användning?

Före användning, luta pumpen fram och tillbaka flera gånger för att avlägsna luftbubblor. Vänta minst 15 sekunder innan du startar.

Vad gör jag om pumpen inte startar?

Kontrollera nätspänningen och se till att flottörbrytaren är i övre läge. Om problemet kvarstår, se felsökningsavsnittet i manualen.

Hur justerar jag flottörbrytaren?

Brytaren kan justeras genom att ändra dess position i skåran. Se till att den kan röra sig fritt och att pumpen stannar innan flottören når marken för att undvika torrkörning.

Kan pumpen användas kontinuerligt?

Pumpen är avsedd för intermittent hushållsbruk. För stationär användning, kontrollera regelbundet funktionen och rengör inloppsfiltret.

Hur rengör jag pumphjulet?

Koppla ur pumpen. Lossa insugskorgen och rengör pumphjulet med rent vatten. Placera inte pumpen på pumphjulet.

Vilket är det maximala nedsänkningsdjupet?

Det maximala nedsänkningsdjupet är 7 meter. Sänk inte ner djupare.

Vad gör jag om pumpen stannar efter en kort tid?

Det kan bero på smutsigt eller för varmt vatten. Rengör pumpen och brunnen. Kontrollera att vattentemperaturen inte överstiger 35°C.

Kräver den elektriska installationen särskilda försiktighetsåtgärder?

Ja, använd ett jordat uttag 230V/50Hz med minst 6A säkring. Nära en pool, installera en jordfelsbrytare ≤30 mA. Skydda anslutningarna mot fukt.

Hur förvarar jag pumpen på vintern?

Rengör den noggrant, förvara den på en torr, frostfri plats utom räckhåll för barn. Undvik plastpåsar som kan hålla kvar fukt.

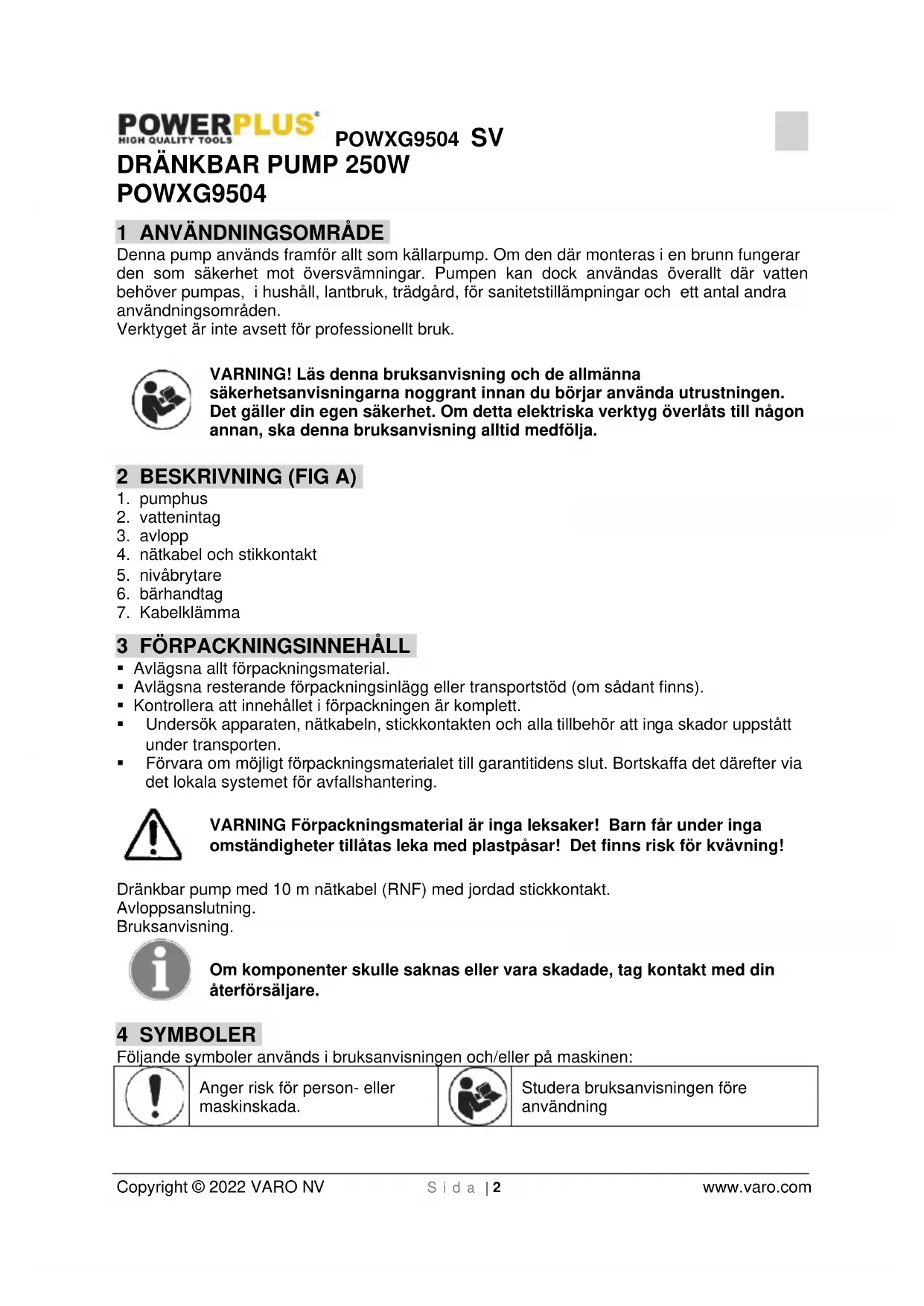

BRUKSANVISNING POWXG9504 PowerPlus

Denna pump anvands framfor allt som kallarpump. Om den där monteras i en brunn fungerarden som sakerhet mot översvämningar. Pumpen kan dock anvandas overalld darr vatten behöver pumpas, i hushäll, lantbruk, trädgård, for sanitetstillämpningar och ett antal andra användningsområden.

Verktyget ar inte avsett for professionelt bruk.

VARNING! Läs denna bruksanvising och de allmännasakerhetsanvisingarna noggrant innan du böjar använda utrustningen. Det gäller din egen sakerhet. Om detta elektriska verktyg överlåts till nagon annan, skä denna bruksanvising alltid medfolja.

2 BESKRIVNING (FIG A)

1. pumphus
2. vattenintag
3. avlopp
4. nätkabel och stikkontakt
5. nivabrytare
6. barhandtag
7. Kabelklämma

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpackningsinlagg aller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Undersök apparaten, nätkabeln, stickkontakten och alla tillbehör att inga skador uppstatt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING Förpackningsmaterial ar inga leksaker! Barn fár under inga omständigheter tillåtas leka med plastpäsar! Det finns risk for kvävning!

Om komponenter skulle saknas eller vara skadade, tag kontakt med din Återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisingen och/eller pa maskinen:

Anger risk für person-ller maskinskada.

Studera bruksanvisingen före använgning

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖRE ELEKTRISKA VERKTYG

Studera noga samtiga sakerhetsvarninger och alla anvisninger. Uraktlåtenhet att följa alla varninger och anvisninger kan medföra risk for elektriska stötar, brand och/eller allvarliga persorskador. Spar alla varninger och instruktioner for framtida konsultation. Den nedan använda termen „elektriskt verktyg" i varningerna avser natdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

6 OBSERVERA FÖLJANDE INNAN PUMPEN TASI DRIFT!

Den elektriska anslutningen ske goras till ett jordat skyddsuttag med natspanning 230 V/50 Hz. Minst 6 amperes sakring.

Obs!

Invid bassanger och tradgårdsdammar och inom dessas sakerhetsavstand, fär pumpen endast användas tillsammans med jordfelsbrytare med en märkström på max. 30 mA (enl. VDE 0100 avsnitt 702, 738). Pumpen fär under inga omständigheter användas om personer befinner sig i bassangen eller dammen. Rädgör med Din elektriker!

Observera!

Av sakerhetsskal skam man innan man tar den dränkbara pumpen i drift fackmannamassigt kontrollera:

• Jordning
• Jordanslutting
• Felströmsfrankoppling motsvarande gällande sakerhetsbestämmelser somt att den fungerar problemfritt Skydda de elektriska stickkontakterna mot fukt.
• Föreligger fara für översvämning skå kontakterna forlaggas högre upp dar de ar sakra mot översvämningen.
• Pumping av aggressiva vātskoramt pumping av abrasiva amnen (med slipande egenskap) ska under alla omständigheter undvikas.
• Skydda den dränkbara pumpen mot frost Skydda pumpen mot torrgang.
• Vidta lampliga atgärder sa barn inte fär tillgang till anlaggningen.

Talighet

Den drankbara pumpen ar avsedd for pumping av vatten med maximal temperatur på 35^ C. Pumpen fär inte anvandas for andra amnen, speicielt inte for motorbrändslen, rengöringsmedel och andra kemiskaprodukter.

7 INSTALLATION

Installationen av den dränkbara pumpen gös antingen:

stationart med fast rorledning.
eller
stationart med flexibel slang.

Att beakta!

Vid installationen ar att beakta, att pumpen aldrig farr monteras fritt hangande i tryckledningen erer i natakeln. Den dränkbara pumpen maste hangas upp i det dartill avsedda barhandtaget, ellr stallas pa schaktets botten. For att behalla en problemfri fonction hos pumpen maste schaktbotten alltid vara fri fran slam ell erandra fororeningar. Vid for litern vattenspegel kan det i schaktet befintlga slammet snabbt torka in och hindra pumpen att starta. Darfor ar det niedvandigt att den dränkbara pumpen regelbundet testas (genom startforsok). Nivabrytaren ar redan installd pa sadant satt att pumpen kan tas i drift direkt.

Pápekande!

Pumpschaktet/brunnen som sca pumpas,cka ha ett minsta matt om 40× 40× 50 cm sa att nivabrytaren kan roa sig fritt.

Nätanslutning

Den dränkbara pumpen ar forsedd med en jordad skyddsstickkontakt. Pumpen ar avsedd for anslutning till ett jordat skyddsuttag med 230V/50 Hz. Kontrolera att uttaget ar tillräckligt sakrat (minst 6 A) och att det ar i felfritt skick.

Satt stickproppen i eluttaget. Darmed ar pumpen fardig att anvandas.

Observera

Skulle nätkabel eller stickkontakt skadas genom yttre paverkan, ar det inte tillatet att själv reparera kabeln.

8 IDRIFTSTAGANDE

After att Du latentenna installations- och bruksanvisning noggrant, kan Du ta pumpen i drift after att ha beaktat foljande punkter:

• Kontrollera att pumpen ligger på botten av pumpschaktet.
• Kontrollera att tryckledningen ar riktigt ansluten.
• Kontrollera att natanslutningen häller 230V/50 Hz.
• Kontrollera att eluttaget ar funktionsdugligt.
  Sakerstall att fukt aller vatten aldrig kan komma in i natanslutningen.
  Undvik att Iata pumpen gà torr.

• Se alltid till att pumpen avluftas ordentigt innan den sats i drift. Om nodvändigt luta pumpen fram och tillbaka flera gänger tills inga fler luftbubblor kan upptäckas, och vanta minst 15 sekunder innan pumpen startas.

8.2 Inställing av PÄ/AV-brytpunkt

Nivabrytarens P- resp. AV-brytpunkt kan stallas in genom andring av nivabrytaren i nivabrytarrastreringen.

• Nivabrytaren maste sitta sa installerad att brytpunktshojden for PÁ resp. AV latt kan nás och med ringa kraftforbrukning. Kontrollera detta genom att stalla pumpen i ett kárl fyllt med vatten och fösiktigt Höja nivabrytaren for hand och därefter Åter sänka den. Dá gár det att se om pumpen koplas till resp. frán.
• Se till att avstandet mellan nivabrytarhuvud och nivabrytarrastrering inte ar for litet. Vid for litet avstand garanteras inte en felfri Funktion.
• Se vid INSTALLING av nivabrytaren till att nivabrytaren inte rör vid bottnen innan AVbrytpunkten nàtts. OBS! Risk for torrkörning.

Denna utrustning fär inte användas av barn eller personer som ar fysiskt eller mentalt handikappade eller personer som saknar erfarenhetller kännedom om detta slags apparatur, utom i det fall dessa personer star under vögledning av en person som ansvarar for deras sakerhet, en örvakare, och som studerat dessa anvisningar beträffande utrustningens användning.

9 RENGÖRING OCH UNDERHÄLL

Obs! Innan nagot arbete utfors pa uutrustningen, sca stickkontakten dras ur eluttaget.

Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniak etc. Dessa kan skada maskinens plastdilar.

Den dränkbara pumpen ar en underhällsfr och beprövad kvalitetsprodukt, som unterkastats stränga slutkontroller.

For att erhälla lang livslängd och kontinuierlig drift rekommenderar vi经验和regelbunden kontroll och vard.

Observera! Viktigt!

Dra ur stickkontakten fore varje underhallsarbete.

• Om pumpen används på olika platser och transporteras ska den rengöras med rent vatten mellan varje användningstillfäll.
• Vi rekommenderar kontroll av nivábrtyaren var tredje manad vid stationär installation.
• Avlagsna ludd och tradaktiga partiklar som eventuellt fastnat i pumphuset med en vattenstråle.
• Var tredje帽子ad skaslampabottenipumpschaktetavlagsnas ochvaggarnaipumpschaktet rengoras.
• Rengör nivábrytaren fran avlagringar med rent vatten.

1. Lossa insugningslådan frän pumphuset.
2. Rengör skovelhjulet med rent vatten.

Obs! Pumpen fár inte ställas ned på erller stöttas upp av skovelhjulet!

1. Montera i omvänd ordning.

10 TEKNISKA DATA

typ	POWXG9504
Nätanslutting	230V / 50Hz
Effekt	250W
Transportmängd max.	5500 l/h
Transporthöjd max.	6 m
Doppningsdjup max.	7 m
Vattentemperatur max.	35°C
Für rent/smutsigt vatten:	Rent
Pumphus (plast / rosfritt stål (SS))	P
Vattenintag (plast / rosfritt stål (SS))	P

11 SERVICEVERKSTAD

• Om strömbrytaren skadats ske den repareras av Återförsäljarens reparationsverkstad.
• Om nätkabeln (eller stickkontakten) skadats maste den bytas ut mot en speciell nätkabel (stickkontakt) som kan erhällas frän Återförsäljarens kundtjanst. Byte av nätkabelen fär endast ske genom Återförsäljarens kundtjanst (se sista sidan für adresser) eller av kvalificerat fackfolk.

12 FELSÖKNING

Problem	Orsak	Ätgård
Pumpen startar inte	· Ingen nätspanning · Nivåbrytaren koplar inte om	· Kontrollera nätanslutningen · Placera nivåbrytaren i högre Lage
Pumpen pumpar inte	· Inloppssilen tilltäppt · Tryckslangen ihopböjd	· Rengör inloppssilen med vattenstråle · Åtgärda böjstället
Pumpen ständs inte av	· Nivåbrytaren kan inte sjunkaned	· Placera pumpen riktigt på pumpschaktets botten
Pumpkapaciteten För låg	· Inloppssilen tilltäppt · Pumpkapaciteten minskad pga. starkt nedsmutsat vatten med smörjiga substanser	· Rengör inloppssilen · Rengör pumpen och byt tätningsdeler
Pumpen ständs av after kort gängtid	· Motorskyddet stänger av pumpen pga. starkt nedsmutsat vatten · För hög vattentemperatur, motorskyddet stänger av	· Dra ur stickkontakten och rengör pumpschaktet och pumpen · Se till att den maximala vattentemperaturen inte överstiger 35°C!

13 FÖRVARING

• Färe forvaring, rengör grundligt hela maskinen och alla tillbehör.
• Maskinen skä forvaras utom räckhäll for barn, på att stadigt och sakert underlag, i en torr och tempererad omgivning, vid varken for hog eller for låg temperatur.
• Skydda apparaten mot direkt Ijus. Forvara den om möjligt i mörker.
  Inneslut inte apparaten i pasar av nylon eftersom fukt latt ansamlas i dessa.

14 GARANTI

• Produktten garanteras i overensstammelse med gallande lagbestammelser for en 36 Garantin tacker alla material- och tillverkningsfel. Den omfattar inte: defekter uppkomna pa normala forslitningsdeler sasom kullager, borstar, kablar, stickkontakter erler tillbehör som borrar, borrskär, sagklingeror etc.; skador erler defekter som uppkommit genom vanvård, olyckor ell vidtagna forandringar av produits; kostnader for transport.

• Garantin tacker alla material- och tillverkningsfel, med undantag av batterier och laddare. Den omfattar inte defekter uppkomna pa normala forslitningsdeler, särskilt vad gäller lager, borstar, kablar, stickkontakter... Tillbehör som borrar, bits, sagklingeror, etc., tacks inte heller av garantin.

• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammelserna.

• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt på grund av felaktig anvandning av verktyget.

• Reparationer fär endast utföras av en auktoriserad serviceverkstad for Powerplus verktyg.

• Ytterligare information kan erhállas per Telefon på nummer 0032-3-292 92 90.

Eventuella transportkostnader skull betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantiansprak stallas om skadan på apparaten uppkommit som en följd av asidosatt unterhalb aller overbelastning.

• Absolut undantagna fran garantin ar skador uppkomna genom vatska som trangt in, overdrivet utsattande for damm, medveten skada (avsiktlig eller genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvising givna anvisninger), osakkunnig montering, blixtnedslag, felaktig natspanning. Denna upprakning gor inte ansprak pa att vara fullstandig.

• Godkända garantiansprák kan inte medföra Förlangning av garantiperioden eller páborjande av en ny garantiperiod i den handelse apparaten ersatts med en ny.

• Apparat ell er delar som bytts ut under garantin, blir darigenom Varo NV:s egendom.

Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart attprodukten inte underhällits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade,...)

• Inköpskvittot måste sparas som bevis För inköpsdatum.

• Verktyget, som inte får ha tagits isär, mäste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillampligt forprodukten) tillsammans med inköpsbeviset.

15 MILJÖHÄNSYN

Då produiten tjänat ut fär den inte lämnas med det vanliga hushållsavfalletutan ska deponeras på miljömässigt korrekt satt och enlicht gällande lokala bestammelser.

Avfall somkommen fran elektriska maskinkomponenter far inte hanteras som vanligt hushallsavfall. De ske deponeras for atervinning dar atervinningscentraler finns att tillga. Kontakta lokala myndigheter erler din aterforsaljare for narmare information om atervinning.

Varumärke: POWERplus

Modell:POWXG9504

overensstämmer med väsentiga krav och andra relevanta bestammelser i tillämpiga Europeiska direktiv, baserat på tillampningen av Europeiska harmoniserade standarder. Varje ej godkänd ändering av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram tillragen for undertechnandet):

2011/65/EU

2014/35/EU

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram tillragen for undertechnandet):

EN60335-1:2012

EN60335-2-41: 2003

ENIEC55014-1:2021

EN IEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Ansvarig for den teknska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på upppdrag av foretagets VD,

Ludo Mertens

Tillämpningsansvarig - Registerings- och regelfrågor
