NÁVOD NA OBSLUHU POWXG9504 PowerPlus

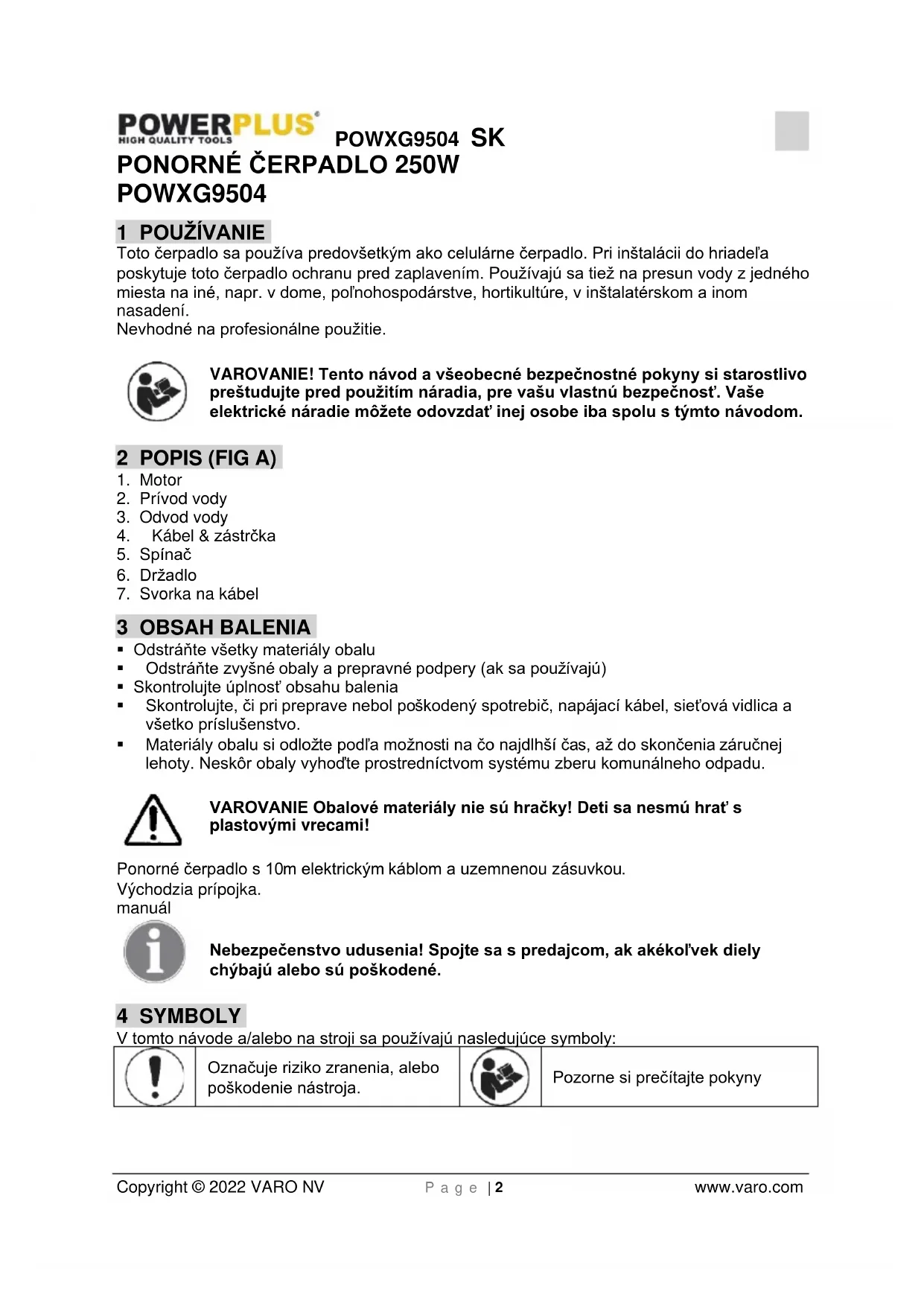

POWXG9504 1 POUŽÍVANIE Toto čerpadlo sa používa predovšetkým ako celulárne čerpadlo. Pri inštalácii do hriadeľa poskytuje toto čerpadlo ochranu pred zaplavením. Používajú sa tiež na presun vody z jedného miesta na iné, napr. v dome, poľnohospodárstve, hortikultúre, v inštalatérskom a inom nasadení. Nevhodné na profesionálne použitie. VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštudujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdať inej osobe iba spolu s týmto návodom. 2 POPIS (FIG A)

• Odstráňte všetky materiály obalu

• Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú)

• Skontrolujte úplnosť obsahu balenia

• Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sieťová vidlica a všetko príslušenstvo.

• Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu. VAROVANIE Obalové materiály nie sú hračky! Deti sa nesmú hrať s plastovými vrecami! Ponorné čerpadlo s 10m elektrickým káblom a uzemnenou zásuvkou. Východzia prípojka. manuál Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékoľvek diely chýbajú alebo sú poškodené. 4 SYMBOLY V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

Pozorne si prečítajte pokynyPOWXG9504 SK Copyright © 2022 VARO NV P a g e | 3 www.varo.com 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla). 6 PRED SPUSTENÍM SI ZAPAMÄTAJTE NASLEDOVNÉ BODY!

• Čerpadlo môžete pripojiť k akejkoľvek nárazuvzdornej zástrčke, ktorá bola nainštalovaná v súlade s predpismi. Napájacie napätie zástrčky musí byť 230 V - 50 Hz. Poistka min. 6 A. Upozornenie! Keď sa čerpadlo bude používať v blízkosti bazénov alebo záhradných jazierok a v chránenej oblasti, musí byť vybavené pozemným prerušovačom obvodu s nominálnym vypínacím prúdom max. 30 mA (podľa VDE 0100, časť 702 a 738). Čerpadlo sa nesmie prevádzkovať, keď sú v bazéne alebo jazierku ľudia! Kontaktujte prosím elektrikára! Pozor! (Dôležité pre vašu vlastnú bezpečnosť) Pred spustením chodu vášho nového ponorného čerpadla si technikovi nechajte skontrolovať nasledujúce položky:

• vypínač poruchového prúdu musí spĺňať bezpečnostné predpisy pre elektrické zariadenia a musí bezchybne fungovať.

• Elektrické spoje musia byť chránené pred vlhkosťou.

• Ak existuje nebezpečenstvo zaplavenia, elektrické spoje musia byť vedené do vyššieho terénu.

• Za každú cenu musíte zabrániť cirkulácii agresívnych tekutín, ako aj cirkulácii abrazívnych materiálov.

• Ponorné motorom poháňané čerpadlo musí byť chránené pred mrazom.

• Čerpadlo musí byť chránené pred chodom naprázdno.

• Pomocou vhodných opatrení zabráňte, aby mali k zariadeniu prístup deti. Konzistencia Vaše ponorné čerpadlo je určené na cirkuláciu vody s maximálnou teplotou 35 °C. Toto čerpadlo sa nemôže používať pre iné kvapaliny, hlavne nie pre motorové palivá, čistiace kvapaliny a iné chemické produkty!

Ponorné motorové čerpadlá sa inštalujú nasledovne:

• V stacionárnej polohe s upevneným potrubím alebo

• v stacionárnej polohe s pružným hadicovým vedením. Pozor! Čerpadlo by ste nikdy nemali inštalovať tak, že ho zavesíte z dodávacieho potrubia alebo napájacieho kábla bez opory. Ponorné motorové čerpadlo musí byť zavesené za špeciálne dodanú rukoväť alebo umiestnené na spodku hriadeľa. Na zabezpečenie správneho fungovania čerpadla musí byť spodok hriadeľa udržiavaný v čistom stave bez usadenín a nečistôt. Ak hladina vody príliš klesne, nečistoty na hriadeli sa rýchlo vysušia a zabránia spusteniu čerpadla. Preto je potrebné ponorné čerpadlo pravidelne kontrolovať (vykonať spúšťacie testy). Plavák sa nastavuje takým spôsobom, aby bolo čerpadlo možné okamžite spustiť.POWXG9504 SK Copyright © 2022 VARO NV P a g e | 4 www.varo.com Poznámka! Hriadeľ čerpadla by mal mať minimálne rozmery 40 x 40 x 50 cm, aby sa mohol plavákový spínač voľne pohybovať. Sieťový zdroj Vaše ponorné čerpadlo je vybavené nárazuvzdornou zástrčkou podľa predpisov. Čerpadlo je dimenzované na pripojenie k bezpečnostnej zásuvke 220/230 V- 50 Hz. Zabezpečte dostatočné zaistenie (min. 6 A) a výborný stav zásuvky. Zástrčku zapojte do zásuvky a čerpadlo je pripravené na prevádzku. Dôležitá poznámka! Ak sa sieťový kábel alebo zástrčka poškodí nejakou externou činnosťou, je zakázané kábel opravovať.

8 UVEDENIE DO ČINNOSTI

Po prečítaní týchto pokynov a opätovnom zvážení nasledujúcich položiek môžete čerpadlo uviesť do činnosti:

• Skontrolujte, či čerpadlo spočíva na podklade hriadeľa.

• Skontrolujte, či bola el. šnúra správne pripojená.

• Zabezpečte, aby sa do sieťového zdroja nedostala voda, ani vlhkosť.

• Pred začatím čerpania skontrolujte, či je čerpadlo riadne odvzdušnené. V prípade potreby nakloňte čerpadlo niekoľkokrát dozadu a dopredu, kým nezmiznú všetky vzduchové bubliny a pred opätovným spustením čerpadla počkajte 15 sekúnd.

8.2 Nastavenie prevádzkového bodu zapnutia/vypnutia

Prevádzkový bod zapnutia/vypnutia plavákového spínača možno nastaviť nastavením plavákového spínača v západkovom držiaku. Pred uvedením čerpadla do činnosti prosím skontrolujte:

• Plavákový spínač musí byť nainštalovaný na úrovni prevádzkového bodu zapnutia a úroveň prevádzkového bodu vypnutia môže byť ľahko skontrolovaná použitím miernej sily. Ak ho chcete skontrolovať, položte čerpadlo do nádoby naplnenej vodou, opatrne dvíhajte plavákový spínač rukou a potom ho znovu znížte. Pritom dávajte pozor na to, či sa čerpadlo zapne a vypne.

• Ubezpečte sa, že vzdialenosť medzi hlavou plavákového spínača a západkovým držiakom nie je príliš malá. Ak je medzera príliš malá, nemôže byť zabezpečená správna prevádzka.

• Keď nastavíte plavákový spínač, ubezpečte sa, že sa nedotkne dna predtým, než sa čerpadlo vypne. Upozornenie! Riziko chodu na prázdno. Toto zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a vedomostí, ak im nejaká osoba, ktorá zodpovedá za ich bezpečnosť, neposkytne dostatočnú kontrolu a usmernenie týkajúce sa používania zariadenia.

Varovanie! Pred vykonávaním akýchkoľvek prác na zariadení, odpojte elektrickú zástčku Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atď. Tieto rozpúšťadlá môžu poškodiť plastové dielyPOWXG9504 SK Copyright © 2022 VARO NV P a g e | 5 www.varo.com

Toto ponorné čerpadlo je schválený, vysokokvalitný produkt, bez potreby údržby, ktorý podlieha prísnym koncovým kontrolám. Odporúčame vám, aby ste zariadenie pravidelne kontrolovali a udržiavali a zabezpečili jeho dlhú životnosť a neprerušenú činnosť. Dôležité! Poznámka! Pred údržbárskymi prácami odpojte sieťovú zástrčku.

• V prípade, že čerpadlo je v priebehu prevádzky často prepravované, malo by byť po každom použití očistené čistou vodou.

• V prípade stacionárnej inštalácie by mala byť funkcia plavákového spínača kontrolovaná každé 3 mesiace.

• Všetky vláknité častice, ktoré sa mohli vytvoriť vo vnútri plášťa čerpadla by sa mali odstrániť vodnou tryskou.

• Každé 3 mesiace by sa mal spodok hriadeľa a os očistiť od blata.

• Čistou vodou odstráňte usadeniny na plaváku.

9.2 Čistenie obežného kolesa (

Ak sa v čerpadle nazbierajú nadmerné nánosy, musíte nasledujúcim spôsobom odmontovať spodnú časť:

Dôležité! Čerpadlo neklaďte na obežné koleso, ani ho na ňom nenechávajte!

3. Zložte v opačnom poradí krokov.

10 TECHNICKÉ ÚDAJE typ POWXG9504 Napätie / frekvencia 230V / 50Hz Príkon 250W Dodávacia rýchlosť max. 5500 l/h Dodávacia výška max. 6 m Hĺbka ponorenia max. 7 m Teplota vody max. 35° C Na čistú/špinavú vodu: Rent Telo motora (plastové(P) / oceľové (SS) )

Prívod vody (plastový / oceľový (SS) )

• Poškodené vypínače musí vymeniť náš odbor popredajných služieb.

• Ak je pripojovací kábel (alebo sieťová vidlica) poškodený, musí byť vymenený za rovnaký pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí vymeniť iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).POWXG9504 SK Copyright © 2022 VARO NV P a g e | 6 www.varo.com

12 RIEŠENIE PROBLÉMOV

Poruchy Príčiny Nápravy Čerpadlo sa nespúšťa

• Žiadny sieťový zdroj

• Skontrolujte sieťový zdroj

• Plavák uveďte do vyššej polohy Žiadny tok

• Plavák sa nevie ponoriť

• Čerpadlo umiestnite správne na podklad hriadeľa Nedostatočný tok

• Vstupné sitko je upchaté

• Znížená kapacita čerpania v dôsledku znečistenej a abrazívnej vody

• Voda príliš horúca. Tepelný vypínač vypína čerpadlo

• Odpojte sieťovú zástrčku. Vyčistite čerpadlo a hriadeľ.

• Zabezpečte aby teplota vody neprekročila max. teplotu 35,7 °C. 13 SKLADOVANIE

• Priebežne čistíme celé zariadenie a jeho príslušenstvo

• Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám,

• Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste

• Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkostiPOWXG9504 SK Copyright © 2022 VARO NV P a g e | 7 www.varo.com 14 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, nezahŕňa však: chyby spôsobené spotrebnými dielcami (podliehajúcimi rýchlemu opotrebeniu) ako sú ložiská, kefky, káble, konektory, ani príslušenstvom ako sú vrtáky, vŕtacie bity, pílové kotúče atď.; poškodením alebo chybami spôsobenými nevhodným použitím, úrazmi alebo nehodami; ani náklady na prepravu.

• Táto záruka pokrýva všetky chyby materiálu alebo výroby okrem batérií, nabíjačiek, chybných častí, ktoré boli spôsobené normálnym opotrebovaním, napr. predovšetkým ložísk, kefiek, káblov, zástrčiek... Ani príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď. nespadajú pod túto záruku.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe. 15 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWXG9504 SK Copyright © 2022 VARO NV P a g e | 8 www.varo.com

16 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že výrobok : PONORNÉ ČERPADLO 250W obchodná známka : POWERplus model : POWXG9504 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2011/65/EU 2014/35/EU 2014/30/EU Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN60335-1 : 2012 EN60335-2-41: 2003

EN61000-3-3 : 2013 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Dolu podpísaný koná v mene výkonného riaditeľa spoločnosti, Ludo Mertens Regulačné záležitosti – Compliance Manager 27/01/2022, Lier - BelgiumPOWXG9504 RO Copyright © 2022 VARO NV P a g i n a | 1 www.varo.com
