Type product	Dompelpomp
Merk	PowerPlus
Model	POWXG9504
Voedingsspanning	230 V / 50 Hz
Opgenomen vermogen	250 W
Maximaal debiet	5500 l/u
Maximale opvoerhoogte	6 m
Maximale onderdompelingsdiepte	7 m
Maximale watertemperatuur	35 °C
Watertype	Helder water
Materiaal behuizing	Kunststof
Materiaal waterinlaat	Kunststof
Lengte elektrische kabel	10 m
Stekertype	Veiligheidsstekker
Niveauschakelaar	Ja, verstelbaar
Toepassing	Huishoudelijk : kelder, put, tuin, landbouw, enz.
Onderhoud	Regelmatig reinigen met helder water; controleer de niveauschakelaar elke 3 maanden
Veiligheid	Bescherming tegen overbelasting; gebruik met een aardlekschakelaar ≤30 mA nabij zwembaden
Reserveonderdelen	Schakelaar vervangbaar door klantenservice; specifieke voedingskabel alleen vervangbaar door klantenservice of gekwalificeerde technicus
Garantie	36 maanden vanaf aankoopdatum door eerste gebruiker

Veelgestelde vragen - POWXG9504 PowerPlus

Welk type water kan ik met deze pomp gebruiken?

Deze pomp is alleen ontworpen voor helder water, met een maximale temperatuur van 35°C. Gebruik hem niet voor agressieve, schurende of brandbare vloeistoffen.

Hoe ontlucht ik de pomp voor gebruik?

Kantel de pomp voor ingebruikname meerdere keren naar achteren en voren om luchtbellen te verwijderen. Wacht minstens 15 seconden voordat u start.

Wat moet ik doen als de pomp niet start?

Controleer de netspanning en zorg ervoor dat de niveauschakelaar in de hoge stand staat. Als het probleem aanhoudt, raadpleeg dan het gedeelte probleemoplossing in de handleiding.

Hoe stel ik de niveauschakelaar af?

De schakelaar kan worden aangepast door de positie in het inkepingsmechanisme te wijzigen. Zorg ervoor dat hij vrij kan bewegen en dat de pomp stopt voordat de vlotter de grond raakt om drooglopen te voorkomen.

Kan de pomp continu worden gebruikt?

De pomp is geschikt voor intermitterend huishoudelijk gebruik. Bij stationair gebruik, controleer regelmatig de werking en reinig het inlaatfilter.

Hoe reinig ik het schoepenrad?

Koppel de pomp los. Verwijder het zuigfilter en reinig het schoepenrad met helder water. Plaats de pomp niet op het schoepenrad.

Wat is de maximale onderdompelingsdiepte?

De maximale onderdompelingsdiepte is 7 meter. Niet dieper onderdompelen.

Wat moet ik doen als de pomp na korte tijd stopt?

Dit kan komen door te vuil of te warm water. Reinig de pomp en de put. Controleer of de watertemperatuur niet hoger is dan 35°C.

Zijn er speciale voorzorgsmaatregelen nodig voor de elektrische installatie?

Ja, gebruik een veiligheidsstekker 230V/50Hz met een zekering van minstens 6A. Installeer nabij een zwembad een aardlekschakelaar ≤30 mA. Bescherm de connectoren tegen vocht.

Hoe bewaar ik de pomp in de winter?

Reinig hem grondig, berg hem op in een droge, vorstvrij ruimte, buiten bereik van kinderen. Vermijd plastic zakken die vocht kunnen vasthouden.

GEBRUIKSAANWIJZING POWXG9504 PowerPlus

1 TOEPASSING 2
2 BESCHRIJVING (FIG A) 2
3 INHOUD VAN DE VERPAKKING 2
4 TOELICHTING VAN DE SYMBOLEN 2
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 3
6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING! 3
7 DE INSTALLATIE 3
8 INBEDRIJFSTELLING 4
8.1 Ontluchten pomp voor ingebruikname 4
8.2 Afstellen van het In/Uit-schakelpunt 4
9 REINIGING EN ONDERHOUD 4
9.1 Onderhoudsvoorschriften 5
9.2 Schoonmaken van het schoopenwiel 5
10 TECHNISCHE GEGEVENS 5
11 SERVICEDIENST 5
12 STORINGEN VERHELPEN 6
13 OPSLAG 6
14 GARANTIE 7
15 MILIEU 7
16 CONFORMITEITSVERKLARING 8

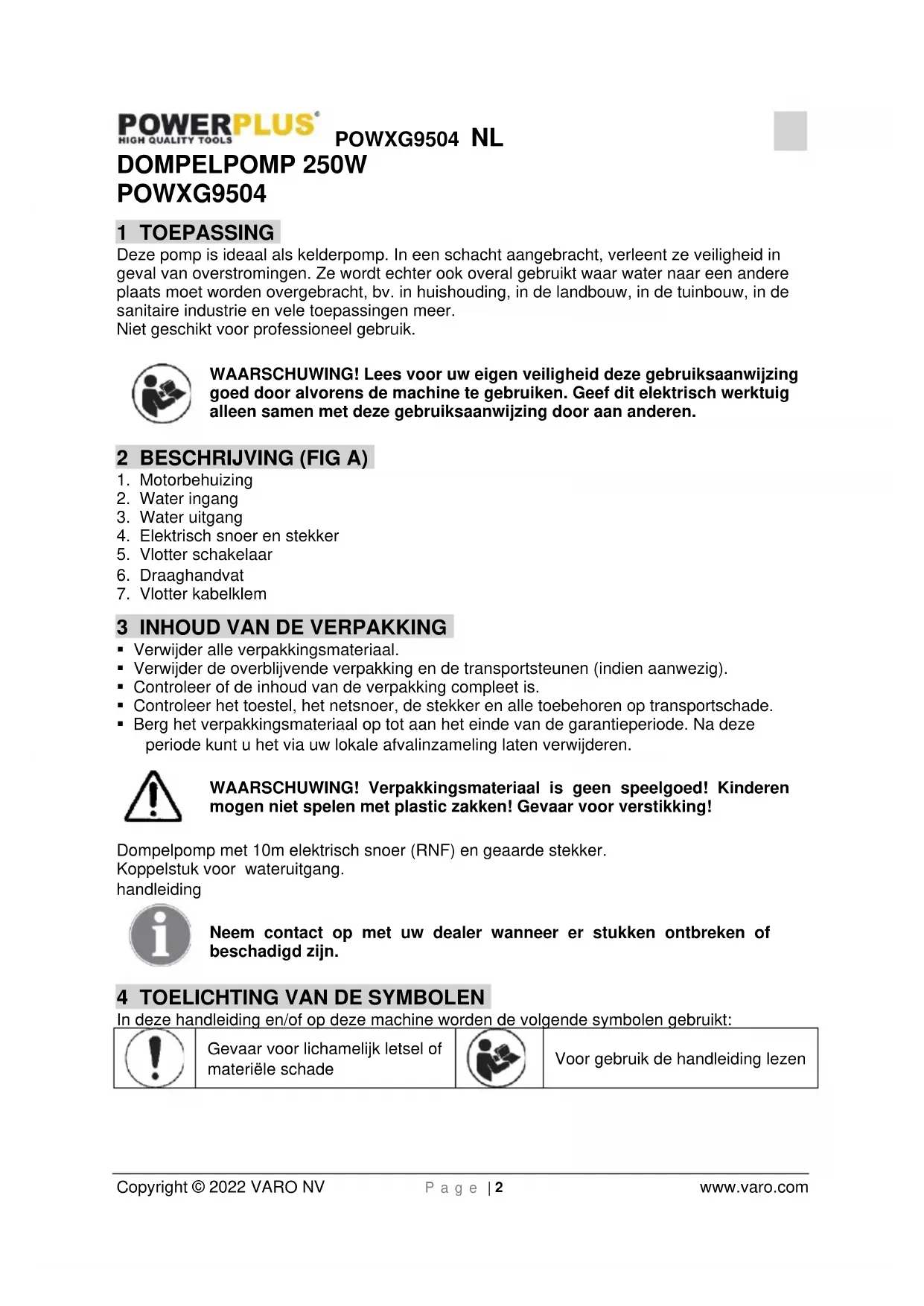

DOMPELPOMP 250W

POWXG9504

1 TOEPASSING

Deze pomp is ideaal als kelderpomp. In een schacht aangebracht, verleent ze veiligheid in geval van overstromingen. Ze worden echter ook overal gebruikt waar water maar een andere plaats moet worden overgebracht, bv. in huishouding, in de landbouw, in de tuinbouw, in de sanitaire industriie en vele toepassingenmeer.

Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Motorbehuizing
2. Water ingang
3. Wateruitgang
4. Elektrisch snoer en stekker
5. Vlotter schakelaar
6. Draaghandvat
7. Vlotter kabelklem

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialiaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwiederen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelelen met plastic zakken! Gevaar voor verstikking!

Dompelpomp met 10m elektrisch snoer (RNF) en geaarde stekker.

Koppelstuk voor wateruitgang.

handleiding

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materièle schade

Voor gebruik de handleiding lezen

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING!

• De elektrische aansluiting gebeurt via een reglementair aangesloten geaard stopcontact, met een netspanning van 230 Volt/50 Hz. Zekering van minstens 6 Ampère.

Voorlichtig!

Aan zwembassins en tuinvijvers en in hun veiligheidsbereik is het gebruik van de pomp enkel toelaatbaar mits zij beveiligd is door een verliesstroomschakelaar met een uitschakelende nominale stroom tot 30mA (overeenkomstig VDE 0100 deel 702, 738).

De pomp mag Niet in werkig+zijn of gezet worden als zich personen in het zwembassin of in de tuinvijver bevinden. Raadpleeg Uw elektricien!

Attentie!

(oor uw veiligheid) Laat alvorens uw neue dompelpomp in gebruik te nemen een vakkundige controleren of

• De aarding
• De geaarde nulleider
• De verliesstroomschakelaar beantwoorden aan de voorschriften van de elektriciteitsmaatschappij en correct functioneren.
• De elektrische stekkerverbindungen要去en gegen vocht beschermd worden.
• Bij overstromingsgevaar要去en de stekkerverbindingenaar een tegen overstroming beschermde zone overgebracht worden.
• Het transport van agressieve vloeistoffen en op corrosie berustende (als smeergelwerkende) stoffen moet in ieder geval vermeden worden.
• De dompelpomp要去 gegen vorst beschermd worden.
• De pomp mag niedrooglopen.
• Maatregelen treffen opdat de pomp Niet in de handen van kinderen kan geraken.

Duurzaamheid

De door u aangeschaffe dompelpomp is geschikt voor het transport van water met een temperatuur van maximum 35^ .

Deze pomp mag Niet voor andere vloeistoffen gebruikt worden en met name nooit voor motorbrandstof, schoonmaakmiddelen en andere chemische producten!

7 DE INSTALLATIE

Het installereren van de dompelpomp kan op de volgende manieren gebeuren:

• Stationair met een vaste buisleiding
  of
• Stationair met een flexibele slang.

Attentie!

Bij de installmentie opletten dat de pomp nooit vrij hangend aan de drukleiding of aan de stroomkabel gemonteerd mag worden. De dompelpomp moet aan de draaggreep, die waaroor voorzien is, worden opgehangen of moet op de bodem van de schacht liggen. Ten einde een perfecte werkig van de pomp te verzekeren, moet de bodem van de schacht.altijd vrij zijn van slick of van andere verontreinigungen.

Bij een te laag waterpeil kan het slijk aanwezig in de schacht snel uitdrogen en de pomp verhinderen aan te slaan. Daarom is hetoodzakelijk om de dompelmotorpomp regelmatig te controlleren (aanlooptest uitvoeren).

De vloitterschakelaar is dusdanig ingesteld dat een onmiddellijke inbedrijfstelling möglichk is.

Opmerking!

De pomschacht moet minstens 40 × 40 × 50 cm groot়, zodate de vlotterschakelaar zich vrij kan bewegen.

De netaansluiting

De door u aangeschaffe dompelpomp is al met een geaarde stekker uitgerust. De pomp moet worden aangesloten op een geaarde stopcontactdoos met 220/230 Volt/ 50Hz

Controller of het stopcontact voldoende beveiligd is (minstens 6 A) en of het volledig in orde is. Steek de pompstekker in het stopcontact en de pomp is nu startklaar.

Opmerking

Moest de stroomkabel of de stekker door uitwendige oorzaken beschadigd worden, mag de kabel of stekker uitsluitend door gekwalificeerde vaklui en met het juiste materiaal hersteld worden.

8 INBEDRIJFSTELLING

Nadat u deze installment- en gebruiksaanwijzing aandachtig heeft gelezen, kurz u met inachtneming van de hierna volgende punten de(APpep in bedrijf stellen:

• Controller of de pomp op de schachtbodem rust.
• Ga na of de drukleiding reglementair aangebracht werk.
• Controller of de elektrische aansluiting 230Volt/50 Hz bedraagt.
• Controller of het elektrisch stopcontact aan de reglementaire voorschriften voldoet.
• Ga na of er geen vocht of water aan de netaansluiting kan komen.
• Zorg ervoor dat de pomp nooit droogloopt.

8.1 Ontluchten pomp voor ingebruikname

• Zorg er steeds voor dat de pomp voor ingebruikname goed ontlucht is, eventueel de pomp enkele malen heb en weer kantelen tot er geen luchtbellen meer verschijnen, minstens 15 seconden wachtend vooraleer de pomp te starten.

8.2 Afstellen van het In/Uit-schakelpunt

Het IN resp. UIT-schakelpunt van de vlotterschakelaar kan afgesteld worden door de vlotterschakelaar in de kabelklem te veranderen Gelieve de volgende punten te controleren voor U de pomp in gebruik neemt:

• De vlotterschakelaar要去 aangebrachte因其 dat de schakelpunthoogte IN en de schakelpunthoogte UIT gemakkelijk en met weinig kracht kan bereikt worden. Controleer dit door de pomp in een met water bevuld vat teplaaten en de vlotterschakelaar met de hand voorzichtig op te heffen en daarna wee terlaten zakken. Daarbij kunt U zien of de pomp zich in- en uitschakelt.
• Let er wel op dat de afstand tussen de kop van de vlotterschakelaar en kabelklem nicht te Klein is. Als de afstand te Klein is, is de perfecte functie Niet gewaarborgd.
• Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar Niet de grond raakt voor de pompuitgeschakeld worden. Opgelet! Gevaar van drooglopen.

Dit toestel is nicht geschickt om gebruikt te worden door kinderen en door Personen waarvan de lichamelijke, de zintuiglijke of de psychische capaciteiten verminderd zijn of door Personen onthouden van ervaring of kennis, behalte als deze Personen genieten door middel van een persoon verantwoordelijk voor hun verilgheid, een toezicht of door voorafgaande voorschriften betreffende het gebruik van het toestel

9 REINIGING EN ONDERHOUD

Opgelet! Trek de netstekkeruit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen konnen de plastic onderdelen beschadigen.

9.1 Onderhoudsvoorschriften

De dompelpomp hoeft geen bijzonder onderhoud en is een beproefd kwaliteitsartikel dat aan strenge eindcontroles onderworpen is. Met het oog op een lange levensduur en een permanent gebruik raden wij u nochtans aan, de pomp aan regelmatige controles en onderhoud te onderwerpen.

Opgelet! Belangrijk!

• Voor begin van om het even welke onderhoudswerkzaamheden steeds de stekker uit het stopcontact trekken.
• Wordt de pomp wel eens vaker getransporteerd, is het raadzaam ze na ieder gebruik met zuiver water te reinigen.
• Bij stationaire installmentie is een driemaandelijkse controle van de werking van de vlotterschakelaar aan te bevelen.
• Vezeltjes en vaste deeltjes die zich eventuele in het pompuis vastgezet hebben, met een waterstraal verwijderen.
• Alle 3 maanden de schachtbodem van slijk bevrijden en ook de schachtwanden reinigen.
• Afzetting op de vlotterschakelaar met zuiver water schoonmaken.

9.2 Schoonmaken van het schoopenwiel

Bij een bovenmatige afzetting in het pomphuis dient het onderste gedeelte van de pomp als volgt te worden ontmanteld:

1. Neem de aanzuigkorf af van het pomphuis.
2. Maak het schoopenwiel met helder water schoon.

Let op! Laat de pomp nicht rusten op het schoepenwie!

1. Voor de assemblage gaat u in omgekeerde volgorde te werk.

type	POWXG9504
Netaansluiting	230V / 50Hz
Opgenomen vermogen	250W
Capaciteit max.	5500 l/h
Opvoerhoogte max.	6m
Dompeldiepte max.	7m
Watertemperatuur max.	35°C
Bestemd voor zuiver/vuil water	Zuiver
behuizing (plastiek (P) / Roestvrijstaal (SS))	P
Water ingang (plastiek (P) / Roestvrijstaal (SS))	P

11 SERVICEDIENST

• Beschadigde schakelaars要去 in de werkplaats van onske klantendienst hersteld worden.
• Wanner de voedingskabel (of de stekker) beschadigd is,要去h worden verrangen dooreen specifieke voedingskabel, die bij once klantendienst (serviceafdeling-zie)[-staepagina]verkrijgbaar is. Het verwangen van de voedingskabel mag uitsluitend wordenuitgevoerd door onze klantendienst (serviceafdeling-zie)[-staepagina] of eengekwalificeerde persoon (eenvakman op hetvlak van elektriciteit).

12 STORINGEN VERHELPEN

Storingen	Oorzaken	Verhelen
Pomp start nicht	• geen net spanning • vlotterschakelaar schakelt nicht	• netspanning controlleden • vlotterschakelaar in hogere positie brengen
Pomp transporteert nicht	• inloopzeef verstopt • drukslang geknikt	• Inloopzeef met water reinigen • De knik eruit halen
Pomp schakelt nicht uit	• vlotterschakelaar kan nicht afzicken	• pomp correct op schachtbodemplaatsen
Debiet ontoreiekend	• inloopzeef verstopt • dalend pompvermogen, door sterke verruiling en corrosie water aan toevoegen	• inloopzeef reinigen • pomp reinigen en versleten stukken vernieuwen
Pomp schakelt na korte looptijd uit	• motorbeveiliging schakelt de ponp uit, te sterke watervervuiling • watertemperatuur te hoog, motorbeveiliging schakelt uit	• netstekker uittrekken pomp en schacht schoonmaken • Op max. watertemperatuur van 35°C achten!

13 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een drogeplaats met een gematigde temperatuur. Vermijd te hove en te lage temperaturen.
• Bescherm de machine gegen direct invallend Licht. Bewaar ze, indien möglichk, op een donkere plaats.
• Bewaar de machine nicht in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt.

14 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materialial- of productiefouten met uitsluiting van: defekte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
  Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop zich kan worden geverifieerd of waar bij hetduidelijk is dat het product Niet correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
  Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen,werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze. Het elektrische afval mag Niet opdezelfde manier behandeld worden dan het gewone huishoudelijk afval. Breng het�n een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

16 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product:DOMPELPOMP250W

Handelsmerk: POWERplus

Model:POWXG9504

voldoet aan de essentiele eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/35/EU

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van onderetekening):

EN60335-1:2012

EN60335-2-41: 2003

ENIEC55014-1:2021

EN IEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Ludo Mertens

Regelgevings- en compliancemanager
