BRUKSANVISNING L 3309 FR Flex

Nominelt omdrejningstal omdr./ min

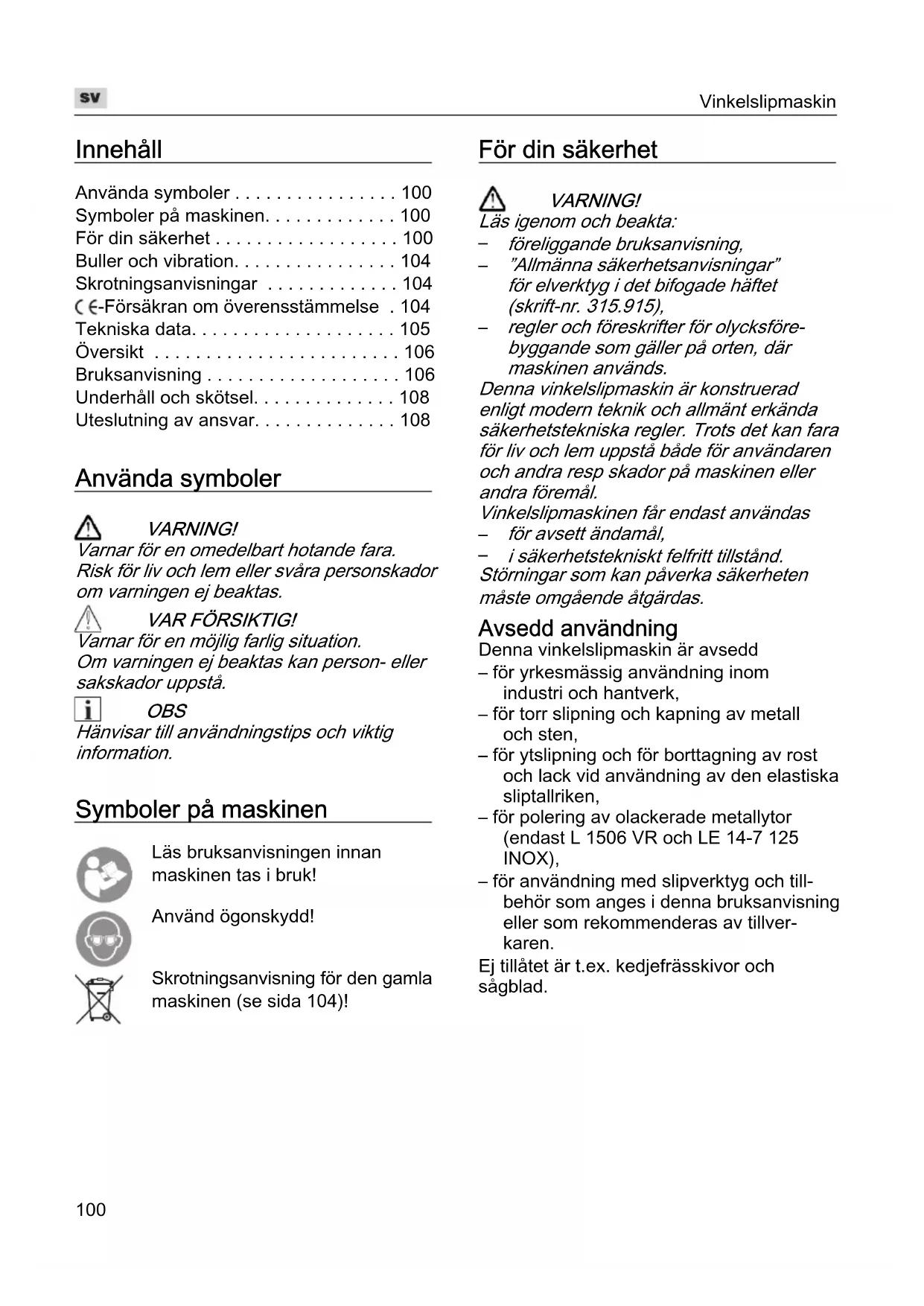

• Innehåll Använda symboler p. 100
• Symboler på maskinen p. 100
• För din säkerhet p. 100
• Buller och vibration p. 104
• Skrotningsanvisningar p. 104
• -Försäkran om överensstämmelse . 104 Tekniska data p. 105
• Översikt p. 106
• Bruksanvisning p. 106
• Underhåll och skötsel p. 108
• Uteslutning av ansvar Använda symboler VARNING! Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas. VAR FÖRSIKTIG! Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå. OBS Hänvisar till användningstips och viktig information. Symboler på maskinen Läs bruksanvisningen innan maskinen tas i bruk! Använd ögonskydd! Skrotningsanvisning för den gamla maskinen (se sida 104)! För din säkerhet VARNING! Läs igenom och beakta: p. 108

föreliggande bruksanvisning,

”Allmänna säkerhetsanvisningar” för elverktyg i det bifogade häftet (skrift-nr. 315.915),

regler och föreskrifter för olycksföre- byggande som gäller på orten, där maskinen används. Denna vinkelslipmaskin är konstruerad enligt modern teknik och allmänt erkända säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå både för användaren och andra resp skador på maskinen eller andra föremål. Vinkelslipmaskinen får endast användas

i säkerhetstekniskt felfritt tillstånd. Störningar som kan påverka säkerheten måste omgående åtgärdas. Avsedd användning Denna vinkelslipmaskin är avsedd – för yrkesmässig användning inom industri och hantverk, – för torr slipning och kapning av metall och sten, – för ytslipning och för borttagning av rost och lack vid användning av den elastiska sliptallriken, – för polering av olackerade metallytor (endast L 1506 VR och LE 14-7 125 INOX), – för användning med slipverktyg och till- behör som anges i denna bruksanvisning eller som rekommenderas av tillver- karen. Ej tillåtet är t.ex. kedjefrässkivor och sågblad.Vinkelslipmaskin

Säkerhetsanvisningar VARNING! Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhetsanvis- ningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk. Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, polering, arbeten med trådborstar och kapslipning ( endast L 1506 VR/ LE 14–7 125 INOX

Detta elverktyg är avsett för användning som slipmaskin, sandpappersslip- maskin, polermaskin, kap/slipmaskin och för arbete med trådborstar. Beakta alla säkerhetsanvisningar, anvis- ningar, bilder och data som erhålls med maskinen. Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå

Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbeten med trådborstar och kapslipning ( endast L 1710 FRA/ L3309FR/L3410FR/L3410VR): Detta elverktyg är avsett för användning som slipmaskin, sandpappersslip- maskin, polermaskin, kap/slipmaskin och för arbete med trådborstar. Beakta alla säkerhetsanvisningar, anvis- ningar, bilder och data som erhålls med maskinen. Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå. Detta elverktyg är inte lämpligt för pole- ring. Ej avsedd användning av elverk- tyget kan leda till faror och personskador. Använd aldrig tillbehör som inte är avsett och rekommenderat av tillverkaren speciellt för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning. Insatsverktygets tillåtna varvtal måste vara minst så högt som elverktygets angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring. Insatsverktygets ytterdiameter och tjock- lek måste motsvara elverktygets angivna mått. Felaktigt uppmätta insatsverktyg kan inte skärmas eller kontrolleras tillräckligt.

Insatsverktyg med gänginsats måste passa exakt till slipspindelns gänga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kon- trollen förloras. Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Kontrollera att elverktyget eller insats- verktyget ej tagit skada om det fallit ner eller använd ett oskadat insatsverktyg. När insatsverktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande insats- verktygets plan och låta maskinen gå en minut med högsta varvtal. Skadade insatsverktyg bryts oftast redan under denna testtid. Använd personlig skyddsutrustning. Använd beroende på tillämpning ansikts- skydd, ögonskydd eller skyddsglasögon. Använd vid behov dammfiltermask, hör- selskydd, skyddshandskar eller special- förkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyd- das mot kringflygandefrämmande partiklar, som uppstår vid olika tillämp- ningar. Vid användning måste damm- eller andningsskyddsmask filtrera upp- stående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada. Se till att andra personer håller tillräckligt avstånd till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning.Vinkelslipmaskin

Brottstycken från arbetsstycket eller avbrutna insatsverktyg kan flyga omkring och förorsaka personskador även utanför det direkta arbetsområdet. Håll maskinen under arbete endast i de isolerade greppytorna om insats- verktyget kan träffa dolda strömledningar eller den egna nätkabeln. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar. Håll nätkabeln på avstånd från roterande insatsverktyg. Om du tappar kontrollen över maskinen, kan nätkabeln kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget. Lägg aldrig ifrån dig elverktyget förrän insatsverktyget står helt stilla. Det roterande insatsverktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över elverktyget. Låt aldrig elverktyget vara igång när det bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande insatsverktyget och insatsverktyget kan borra in sig i din kropp. Rengör elverktygets ventilationsspringor regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror. Använd ej elverktyget i närheten av brännbart material. Gnistor kan tända dessa material. Använd aldrig insatsverktyg som kräver flytande kylmedel. Användning av vatten eller andra fly- tande kylmedel kan leda till elektriska stötar. Kast och motsvarande säkerhetsanvis- ningar Kast är den plötsliga reaktionen när ett roterande insatsverktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande insatsverktyget stoppas abrupt. Därigenom accelererar ett okontrollerat elverktyg vid det blockerande stället i motsatt riktning till insatsverktygets rotationsriktning. Om t.ex. en slipskiva hakar fast eller blocke- ras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett kast uppstår. Slipskivan rör sig då mot eller från använ- daren beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas. Ett kast är följden av missbruk eller felaktig användning av elverktyget. Det kan förhindras genom lämpliga för- siktighetsåtgärder enligt nedanstående beskrivning. Håll fast elverktyget ordentligt och håll kroppen och armarna i ett läge som är lämpligt för att fånga upp kastkrafter. Använd alltid ett extra stödhandtag, om sådant finns, för att ha största möjliga kontroll över kastkrafter eller reaktions- momenter vid uppstarten. Användaren kan genom lämpliga för- siktighetsåtgärder behärska kast- och reaktionskrafterna. Håll alltid händerna på avstånd från roterande insatsverktyg. Insatsverktyget kan vid ett kast röra sig över din hand. Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett kast. Kastet trycker elverktyget i motsatt riktning till slipskivans riktning vid det blockerande stället. Arbeta särskilt försiktigt i närheten av hörn, vassa kanter osv. Se till att insatsverktygen ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande insatsverktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller kast. Använd inte en kedje- eller en tandad sågklinga. Sådana insatsverktyg förorsakar ofta ett kast eller att man förlorar kontrollen över elverktyget.Vinkelslipmaskin

Särskilda säkerhetsanvisningar för slipning och kapning Använd uteslutande för denna maskin godkända slipverktyg och det för dessa verktyg avsedda sprängskyddet. Slipverktyg som inte är avsedda för denna maskin kan inte avskärmas tillräckligt och är osäkra. Skålade slipskivor måste monteras så att skivans slipyta inte skjuter ut över sprängskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut över sprängskyddets plan kan inte smörjas i tillräcklig grad.

Sprängskyddet måste monteras ordentligt på elverktyget och vara infäst så att högsta möjliga säkerhet upp-nås, dvs den del av slipkroppen som är vänd mot använ-daren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antända kläderna. Slipverktygen får endast användas för därför rekommenderat ändamål. Till exempel: Slipa aldrig med en kap- skivas sidyta. Kapskivor är avsedda för arbete med skivans kant. Kraftinverkan från sidan kan bryta dessa slipverktyg. Använd alltid oskadade spännflänsar med rätt storlek och form för resp slipskiva. Lämpliga flänsar stöder verktygen och minskar därmed risken för slipskivsbrott. Flänsar för kapskivor kan vara olika än flänsar för andra slipskivor. Använd ej nötta slipskivor från större maskiner. Slipskivor för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas. Andra särskilda säkerhetsanvisningar för kapning Undvik att blockera kapskivan eller att använda för stort tryck. Gör ej alltför djupa skär. En överbelastning av kapskivan höjer påfrestningen och skivans tendens att fastna eller blockera och därmed risken för backslag eller skivbrott. Undvik området framför och bakom der roterande kapskivan. Om du rör kapskivan i arbetsstycket från dig, kan elverktyget med den roterande skivan vid backslag slungas direkt mot dig. Om kapskivan fastnar eller om du av- bryter arbetet, stäng av elverktyget och håll det stilla tills skivan stannat helt. Försök aldrig att dra ut en roterande skiva ur arbetsstycket, det kan förorsaka backslag. Undersök och åtgärda orsaken till att skivan fastnat. Starta inte elverktyget igen så länge skivan är kvar i arbetsstycket. Låt först skivan nå full hastighet innan du försiktigt fortsätter snittet. Annars kan skivan haka fast, hoppa ut ur arbetsstycket eller förorsaka ett backslag. Stöd plattor eller stora arbetsstycken för att minska risken för backslag genom en fastklämd kapskiva. Stora arbetsstycken kan böjas av sin egen vikt. Arbetsstycket måste stödas på båda sidorna om och i närheten av kapskivan liksom på kanten. Var särskilt försiktig vid s k ”ficksnitt” i väggar eller andra icke synbara om- råden. Kapskivan kan vid skärning i gas- eller vattenledningar, elektriska ledningar eller andra objekt förorsaka backslag. Särskilda säkerhetsanvisningar för sandpappersslipning Använd ej överdimensionerade slipblad utan följ tillverkarens anvisningar rörande slipbladets storlek. Slipblad som sticker ut utanför sliptall- riken kan förorsaka skador liksom blockering, sönderrivning av slipbladen eller kast. Särskilda säkerhetsanvisningar för polering (endast L 1506 VR/ LE 14–7 125 INOX): Se till att inga lösa delar, särskilt fästsnören, hänger utanför polerhättan. Tryck in eller korta fästsnörena. Lösa medroterande fästsnören kan gripa tag i fingrarna eller fastna i verktyget.Vinkelslipmaskin

Särskilda säkerhetsanvisningar för arbete med trådborstar: Trådborsten förlorar trådstycken även under vanlig användning. Överbelasta inte trådarna genom för högt tryck. Bortflygande trådstycken kan mycket lätt tränga igenom tunn klädsel och/eller huden.

Förhindra att sprängskyddet och tråd- borsten kan beröra varandra om en sprängskydd rekommenderats. Skiv- och toppborstarnas diameter kan ökas genom tryck och centrifugalkraft. Vidare säkerhetsanvisningar Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra. Spindelspärren får endast tryckas när maskinen står stilla. Buller och vibration OBS Värden för A-uppmätt bullernivå liksom sammanlagda svängningsvärden framgår av tabellen ”Tekniska data”. Buller- och svängningsvärdena har upp- mätts enligt EN 60745. VAR FÖRSIKTIG! De angivna mätvärdena gäller för nya mas- kiner. I dagligt bruk ändras buller- och svängningsvärdena. OBS Den i denna bruksanvisning angivna sväng- ningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden. För en exakt bestämning av svängnings- belastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen. VAR FÖRSIKTIG! Använd hörselskydd när ljudtrycket överskrider 85 dB(A). Skrotningsanvisningar VARNING! Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln. Endast för EU-stater Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfalls-bestämmelser. OBS Fråga fackhandlaren rörande avfallshanteringsmöjligheterna! -Försäkran om överensstämmelse Vi förklarar under vårt ensamma ansvar, att den under ”Tekniska data” beskrivna produkten motsvarar följande standarder eller normativa dokument. EN 60745 enligt bestämmelser i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU. Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

(1300) Vikt (utan kabel) kg 1,9 2,4 1,9 2,2 2,2 2,4 Skyddsklass II/ A-uppmätt bullernivå enligt EN 60745 (se ”Buller och vibration”): Ljudtrycksnivå dB(A)

Ljudeffektsnivå dB(A)

Sammanlagt svängningsvärde enligt EN 60745 (se ”Buller och vibration”): Emissionsvärde a

vid sand- pappersslipning m/s

Översikt I denna bruksanvisning beskrivs flera olika elverktyg. Framställningen kan i detalj avvika från det köpta elverktyget. Vik ut utvikssidan i slutet av bruksanvisningen. Bild 1 Spindel 2 Gängad fläns a Spännmutter b Spännfläns 3 Skyddskåpa Utan verktyg inställbar i 360° i 12 lägen 4 SoftVib-handtag med stoppnyckel Kan monteras både på vänster och höger sida. Skruva upp skyddet vid byte av slip- verktyg. 5 Spindellås För att låsa spindeln vid verktygsbyte. 6 Drevtopp Med luftöppning och rotationsriktningspil. 7Vippkontakt för till- och frånslagning. Med fast läge för kontinuerlig drift. 8 Bakre handtag 9 Hastighetsinställning (endast L 3410 VR, LE 14–7 125, L 1506 VR) 10 Nätkabel 4,0 m med nätkontakt 11 Typskylt (visas ej på bilden) endast L 1506 VR: 12 Handtagshuv med fästskruvar 13 Handtag 14 Tvåhålsnyckel Bruksanvisning VARNING! Dra ur nätkontakten före alla åtgärder på vinkelslipmaskinen. Före i drifttagning Packa upp vinkelslipmaskinen och kontrol- lera om leveransen är komplett och utan transportskador. Montera sprängskydd VARNING! Grovslipa eller kapa aldrig utan spräng- skydd. Bild Dra ut nätkontakten. Sätt på sprängskyddet. Klackarna på sprängskyddet måste därvid sitta i flänsens urtag. Vrid sprängskyddet medurs. Det kan endast vridas i en riktning! Demontering i omvänd ordningsföljd. Montera handtaget Bild OBS Elverktyget får ej användas utan handtag. Montera handtagskåpa (L 1506 VR) OBS Elverktyget får ej användas utan handtag/ handtagskåpa. Demontera sprängskydd. Lossa skruvarna eller handtaget. Bild Montera handtagskåpan (1.). Dra åt skruvarna (2.).Vinkelslipmaskin

Montering/byte av verktyg Dra ut nätkontakten. Montera slipskiva Ta av handtaget genom att vrida det moturs. Vrid handtagets skydd 180° tills det snäpper fast (1.). Hållnyckeln ligger fri. Bild Håll spindellåsningen intryckt (2). Lossa spännmuttern från spindeln moturs med hållnyckeln och ta av den (3.). Lägg i slipskivan riktigt. Skruva fast spännmuttern på spindeln med flänsen riktad uppåt. Bild Håll spindellåsningen intryckt. Dra åt spännmuttern med hållnyckeln. Provkör för att kontrollera att verktyget är centrerat. OBS Hos L 1506 VR lossas/dras spännmuttern med hjälp av den medlevererade nyckeln. Montering av sliptallrik med kardborrfäste Demontera sprängskydd. Håll spindellåsningen intryckt. Lossa spännmuttern från spindeln moturs med hållnyckeln och ta av den. Ta av spännflänsen. Bild Vrid fast sliptallriken med kardborrfäste på spindeln för hand. Montera eller byt slipskiva Bild Lägg slipskivan centrerat på sliptallriken med kardborrfäste och tryck fast den. Provkör för att kontrollera att verktyget är centrerat. Provkörning Stick nätkontakten i uttaget. Koppla till vinkelslipmaskinen med vipp- kontakten (utan att låta den snäppa fast) och låt maskinen gå ca 30 sekunder. Beakta eventuell obalans och vibration. Koppla från vinkelslipmaskinen. Till- och frånkoppling Kort drift utan spärr Bild Tillkoppling: För vippkontakten framåt och håll fast den där. Frånkoppling: Släpp vippkontakten. Kontinuerlig drift med spärr Bild Tillkoppling: För vippkontakten framåt och tryck på främre ändan tills den snäpper fast. Bild Frånkoppling: Tryck på vippkontaktens bakre ända. OBS Efter strömavbrott startar den tillkopplade maskinen inte igen. Varvtalsinställning (endast L 3410 VR, LE 14–7 125 och L1506VR) Bild För inställning av arbetsvarvtal ställ ställ- ratten på önskat värde. OBS Vid överbelastning eller överhettning under kontinuerlig drift reducerar maskinen auto- matiskt varvtalet tills den svalnat tillräckligt. Inställning av sprängskyddet För anpassning till arbetsuppgiften kan sprängskyddet utan verktyg vridas 360° med 12 fasta lägen. VAR FÖRSIKTIG! Fara! Använd skyddshandskar. Dra ut nätkontakten. Bild Vrid sprängskyddet, i motsatt riktning till rotationsriktningspilen på växelhuset, till önskat läge.Vinkelslipmaskin

Arbetsanvisningar OBS Slipverktyget fortsätter rotera en kort stund efter det att maskinen kopplats från. Grovslipning VARNING! Använd aldrig kapskivor för grovslipning. – En slipvinkel på 20–40° är mest effektiv. – Rör vinkelslipmaskinen med lätt tryck fram och tillbaka. Därigenom blir arbetsstycket inte för varmt och inga färgändringar eller spår uppstår. Kapning VARNING! För kapning ska ett speciellt sprängskydd användas. Se tillverkarens tillbehörskatalog. – Vinkelslipmaskinen måste alltid rotera mot arbetsriktningen, se bild . Annars kan maskinen hoppa ut ur spåret okontrollerat. – Tryck inte, håll ej snett, oscillera inte. – Anpassa matningshastigheten till materialet, – ju hårdare material desto långsammare. Ytterligare information om tillverkarens produkterna på www.flex-tools.com

Underhåll och skötsel VARNING! Dra ur nätkontakten före alla åtgärder på vinkelslipmaskinen. Rengöring VARNING! Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på kåpans insida, vilket kan påverka skyddsisoleringen! Inverkan på skydds- isoleringen! Anslut alltid maskinen via jordfelsbrytare (utlösningsström 30 mA). Rengör maskin och luftöppningar regel- bundet. Intervallen är beroende av det bearbetade materialet och arbetstiden. Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet. Kolborstar Vinkelslipmaskinen är utrustad med frånslagningskolborstar. När kolborstarna slitits till minimigränsen, slås maskinen automatiskt från. OBS Använd vid byte alltid tillverkarens original- delar. Vid användning av andra delar upphör tillverkarens garanti att gälla. Kolflamman kan under drift iakttas genom de bakre luftöppningarna. Slå genast från vinkelslipmaskinen vid stark kolgnistbildning. Lämna in vinkelslipmaskinen till en autori- serad verkstad. Drev OBS Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla. Reparation Reparation får endast utföras av en kundt- jänstverkstad som är auktoriserad av till- verkaren. Reservdelar och tillbehör För vidare tillbehör, se tillverkarens kataloger. Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com Uteslutning av ansvar Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas. Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.Kulmahiomakone
